mBot 教學2 mBlock積木式設計程式
mBlock是基於Scratch 2.0的圖形化編程環境，支持多種機器人控制及Arduino板連接，並可用於教育中訓練邏輯思考和程序設計。它包括多種應用模式，如實時測試和獨立執行，以及豐富的指令庫，讓用戶可創建多媒體應用和互動程序。該文檔詳細介紹了安裝、操作界面以及各種指令的使用方法。
mBot 教學2 mBlock積木式設計程式
- 1.
- 2. shapethefuture mBlock是⼀款以Scratch 2.0為藍本的圖形化編程環境 擴充50多個Makeblock機器人控制指令 支援連結Arduino控制板及Makeblock公司機器人套件 透過拖曳、組合各種「指令積木」就能完成程式 mBlock簡介 2 Wu, ShyiShiou Dept. of E.E.
- 3. shapethefuture 下載mBlock安裝程式 http://www.mblock.cc/ 執行所下載的執行檔 選擇安裝語言，其餘使用預設值安裝即可 安裝mBlock IDE 3 Wu, ShyiShiou Dept. of E.E.
- 4. shapethefuture 開發Scratch-Like的多媒體應用程式 開發mBot應用程式 電腦互動模式 (連線) 將mBot與電腦連接，在電腦上寫程式即時測試mBot控制板的輸出入 ， 但程式並未上傳到mBot控制板，斷開連線後就無法執行 自主控制模式 (離線) 將程式上傳到mBot控制板，斷開連線後， mBot控制板可獨立執行程 式內容 不能使用動作模組、外觀模組、聲音模組、畫筆模組、偵測模組及資料 與指令模組中的清單 mBlock應用模式 4 Wu, ShyiShiou Dept. of E.E.
- 5. shapethefuture 使用某種程式語言，根據你的想法，讓電腦幫你完成特定作業 找出年紀最小的同學? 兩兩相比，年紀小的繼續兩兩相比 分成幾組，各組年紀最小的同學再出來比 設臨界值篩選，調整臨界值再篩選 … 認識程式設計 1/5 5 Wu, ShyiShiou Dept. of E.E. 可使用不同的程式語言 可用不同的方法 滿足功能需求
- 6. shapethefuture 三種基本程式邏輯 循序(sequence) 依先後順序，⼀個步驟接著⼀個步驟依序執行 認識程式設計 2/5 6 Wu, ShyiShiou Dept. of E.E.
- 7. shapethefuture 反覆 (iteration) 部分解題步驟需要反覆執行，直到符合或是不符合某⼀條件式時，才會 離開重複執行的部份；也常被稱為「迴圈(Loop)」 認識程式設計 3/5 7 Wu, ShyiShiou Dept. of E.E.
- 8. shapethefuture 分支選擇 (branch) 依據不同的條件值，選擇不同的解題步驟執行 認識程式設計4/5 8 Wu, ShyiShiou Dept. of E.E.
- 9. shapethefuture 訓練邏輯思考能力 https://blockly-demo.appspot.com/static/apps/maze/index.html 認識程式設計5/5 9 Wu, ShyiShiou Dept. of E.E.

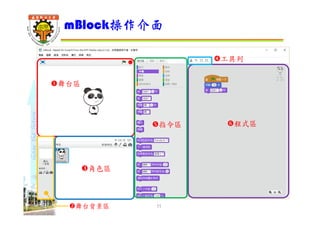

- 10. shapethefuture mBlock操作介面 10 Wu, ShyiShiouDept. of E.E. 舞台區 角色區 舞台背景區 程式區 指令區 /造形作業 /音效作業 工具列
- 11. shapethefuture 就是角色展演的地方 (動畫場景) 角色依據程式區的指令積木組合 (腳本)，展現程式腳本的執行結果 舞台大小480*360，正中央為座標中心點 舞台區 1/3 11 Wu, ShyiShiou Dept. of E.E.

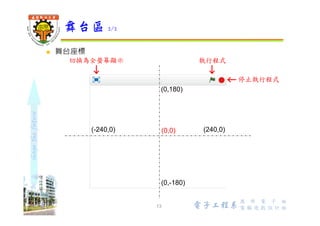

- 12. shapethefuture 舞台作業窗格 舞台區 2/3 12Wu, ShyiShiou Dept. of E.E. (0,0) (0,180) (0,-180) (-240,0) (240,0) 執行程式 停止執行程式 切換為全螢幕顯示 中心點
- 13. shapethefuture 切換小舞台 選單命令「編輯>小舞臺佈置」 隱藏舞台 選單命令「編輯>隱藏舞臺模式」 舞台區 3/3 13 Wu, ShyiShiou Dept. of E.E.
- 14. shapethefuture 預設為空白背景 新增舞台背景方式： 選擇背景 由背景範例庫中選擇新背景 畫新背景 自己繪製背景 上傳背景檔案 從相機擷取新背景 舞台背景區 14 Wu, ShyiShiou Dept. of E.E. 新增舞台背景
- 15. shapethefuture 切換到背景頁籤 舞台背景編輯 15 Wu,ShyiShiou Dept. of E.E. 刪除背景 背景來源
- 16. shapethefuture 切換到音效頁籤 新增音效方式： 從音效庫中選擇聲音 使用麥克風錄製新音效 上傳音效檔案 舞台音效編輯 16 Wu, ShyiShiou Dept. of E.E. 音效來源 刪除音效
- 17. shapethefuture 管理程式專案中所有的角色 (如同拍電影時演員人物或道具等) 點擊角色左上角 圖示變更角色的屬性 新增角色方式： 從角色倉庫中選擇裝扮 畫新角色 上傳角色檔案 從相機擷取新角色 每⼀角色可以擁有多個造型 (分鏡動作) 可為每個角色分別撰寫腳本程式 角色區 17 Wu, ShyiShiou Dept. of E.E.
- 18. shapethefuture 每個角色可擁有多張圖片，每張圖片稱為「造型」 角色造型編輯 18 Wu,ShyiShiou Dept. of E.E. 設定造型中心點 顯示比例 造型名稱 造型來源 刪除造形
- 19. shapethefuture 每個角色可加入不同的聲音資源 由音效庫中選擇聲音 使用麥克風錄製新音效 上傳音效檔案 角色音效編輯 19 Wu, ShyiShiou Dept. of E.E. 音效來源 刪除音效

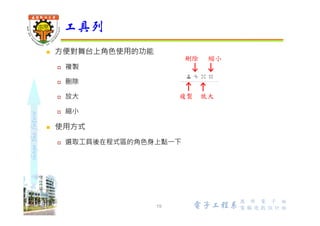

- 20. shapethefuture 方便對舞台上角色進行下列操作 複製 刪除 放大 縮小 複製/刪除作業方式 選取工具後，點擊所要作業的角色 放大/縮小作業方式 選取工具後，點擊角色，每點擊⼀次就作用⼀次 工具列 20 Wu, ShyiShiou Dept. of E.E. 複製 放大 刪除 縮小
- 21. shapethefuture 共分十大類，並以顏色區分 mBlock指令區 21 Wu,ShyiShiou Dept. of E.E.
- 22. shapethefuture 使用滑鼠將指令積木拖曳到程式區組合即可 刪除指令積木 將指令積木拉曳回積木區 指令積木快顯功能表>刪除 複製指令積木 指令積木快顯功能表>複製 mBlock程式區 22 Wu, ShyiShiou Dept. of E.E.
- 23. shapethefuture 控制角色的移動、方向、旋轉及位置 mBlock動作指令 1/2 23Wu, ShyiShiou Dept. of E.E. 使角色移動指定的位移 (預設值10步，即10單位) 使角色順時針旋轉，預設旋轉15度 使角色逆時針旋轉，預設旋轉15度 使角色面向指定方向 使角色面向滑鼠游標或其它角色的位置 使角色移動到指定位置 使角色移動到滑鼠游標或其它角色的位置 使角色在指定時間內移動到指定位置 使角色x座標改變指定值 將角色x座標重設為指定值 使角色y座標改變指定值 將角色y座標重設為指定值
- 24. shapethefuture mBlock動作指令 2/2 24 Wu,ShyiShiou Dept. of E.E. 設定角色碰到邊界時自動反彈 設定角色旋轉方式 取得角色x座標值；勾選時，會在舞台上顯示座標值 取得角色y座標值 取得角色方向值
- 25. shapethefuture 使角色在舞台上左右移動 mBlock動作指令練習 25 Wu,ShyiShiou Dept. of E.E.
- 26. shapethefuture 控制角色造型、特效、大小、文字顯示等 mBlock外觀指令 1/2 26Wu, ShyiShiou Dept. of E.E. 以說話框顯示指定訊息n秒鐘 (預設值2秒) 以說話框顯示指定訊息 以思考框顯示指定訊息n秒鐘 (預設值2秒) 以思考框顯示指定訊息 設定角色為顯示模式 設定角色為隱藏模式 設定角色造型 設定角色使用下一個造型 設定舞台背景 調整角色特效值，包括顏色、魚眼、旋轉、濾鏡等 設定角色特效值 將所有特效清除
- 27. shapethefuture mBlock外觀指令 2/2 27 Wu,ShyiShiou Dept. of E.E. 調整角色大小 以百分比調整角色大小 將角色移到最上層 將角色上下移動n層次 取得角色的造型編號 取得舞台的背景名稱 取得角色的大小
- 28. shapethefuture 切換角色造型來產生走路動畫 mBlock外觀指令練習 28 Wu,ShyiShiou Dept. of E.E.

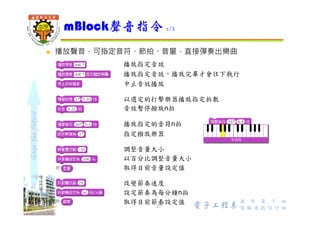

- 29. shapethefuture 播放聲音，可指定音符、節拍、音量，直接彈奏出樂曲 mBlock聲音指令 29 Wu,ShyiShiou Dept. of E.E. 播放指定音效 播放指定音效，播放完畢才會往下執行 中止音效播放 以選定的打擊樂器播放指定拍數 音效暫停撥放n拍 播放指定的音符n拍 指定撥放樂器 調整音量大小 以百分比調整音量大小 取得目前音量設定值 改變節奏速度 設定節奏為每分鐘n拍 取得目前節奏設定值
- 30. shapethefuture 加上腳步聲及延遲，使角色走路動畫更自然 mBlock聲音指令練習 30 Wu,ShyiShiou Dept. of E.E.
- 31. shapethefuture 設定繪圖顏色、大小等進行繪圖工作 mBlock畫筆指令 31 Wu,ShyiShiou Dept. of E.E. 清除舞台上的所有繪圖輸出 將角色印製一份在舞台上 將角色畫筆放下，角色移動時即可繪圖 將角色畫筆提起，因此角色移動時並不會繪圖 設定畫筆顏色為目前滑鼠指標取様顏色 調整畫筆顏色值 設定畫筆顏色值 變更畫筆的亮度 設定畫筆的亮度 變更畫筆的粗細 設定畫筆的粗細
- 32. shapethefuture 讓角色在舞台上左右走動，並描繪移動路徑 將造型中心點設定到熊猫腳底處 mBlock畫筆指令練習 32Wu, ShyiShiou Dept. of E.E.
- 33. shapethefuture 建立變數及清單來儲存資料 mBlock資料和指令 1/4 33Wu, ShyiShiou Dept. of E.E. 變數名稱 變數指令積木
- 34. shapethefuture mBlock資料和指令 2/4 34 Wu,ShyiShiou Dept. of E.E. 清單指令積木 清單名稱
- 35. shapethefuture 建立新指令 (副程式) mBlock資料和指令3/4 35 Wu, ShyiShiou Dept. of E.E. 點擊加入指令參數 輸入積木指令名稱
- 36. shapethefuture 建立新指令 (副程式) mBlock資料和指令4/4 36 Wu, ShyiShiou Dept. of E.E. 編輯指令內容

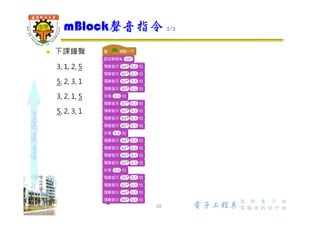

- 37. shapethefuture 以副程式方式播放下課鐘聲 mBlock資料和指令練習 37 Wu,ShyiShiou Dept. of E.E.
- 38. shapethefuture 設定特定事件發生時所要執行的程式 mBlock事件指令 38 Wu,ShyiShiou Dept. of E.E. 按一下舞台區右上角綠旗時觸發執行 按下指定按鍵時觸發 放開指定按鍵時觸發 滑鼠點選角色時觸發 當舞台切換為指定背景時觸發 當選單事項大於指定值時觸發 收到指定訊息時觸發 送出廣播給所有角色 送出廣播給所有角色並等待
- 39. shapethefuture 功夫熊猫與爆走企鵝對話 熊猫角色程式腳本 mBlock事件指令練習1/2 39 Wu, ShyiShiou Dept. of E.E.
- 40. shapethefuture 企鵝角色程式腳本 mBlock事件指令練習 2/2 40Wu, ShyiShiou Dept. of E.E.
- 41. shapethefuture 設定程式流程控制，如判斷、迴圈等 mBlock控制指令 1/2 41Wu, ShyiShiou Dept. of E.E. 等候指定時間才繼續執行 重複執行指定次數 不停重複執行 當條件成立時就執行 當條件成立時執行A，不成立時執行B 等待指定條件成立時才繼續執行 重複執行直到指定條件成立 中斷程式執行
- 42. shapethefuture mBlock控制指令 2/2 42 Wu,ShyiShiou Dept. of E.E. 製造角色分身時執行 製造指定角色的分身 刪除角色分身
- 43. shapethefuture 讓角色在舞台上左右走動60次 建立step變數 mBlock控制指令練習 43Wu, ShyiShiou Dept. of E.E.
- 44. shapethefuture 判斷角色是否發生特定狀況 mBlock偵測指令 1/2 44Wu, ShyiShiou Dept. of E.E. 偵測是否碰到滑鼠或邊緣 偵測是否碰到指定顏色 偵測兩種顏色是否碰撞 取得角色與選單項目之距離 顯示問題並等待使用者輸入答案 勾選時，會在舞台上顯示使用者輸入的答案值 偵測指定按鍵是否被按下 偵測滑鼠鍵是否被按下 取得滑鼠的x座標 取得滑鼠的y座標 取得麥克風音量值 取得視訊影像變化值，高數值表示影像變化越快 開啟或關閉視訊影像做為舞台背景 設定視訊影像透明度
- 45. shapethefuture mBlock偵測指令 2/2 45 Wu,ShyiShiou Dept. of E.E. 取得時間計數值 將時間計數值歸零 取得角色或舞台相關屬性值 取得目前時間值 取得2000年到今天的天數
- 46. shapethefuture 讓角色在舞台上來回走動，碰到邊緣時，顯示訊息 mBlock偵測指令練習 46 Wu,ShyiShiou Dept. of E.E.
- 47. shapethefuture 進行運算式操作，例如取得亂數、數值運算、字串運算等 mBlock運算指令 1/2 47Wu, ShyiShiou Dept. of E.E. 將兩數相加 將兩數相減 將兩數相乘 將兩數相除 在兩數之間隨機取一個亂數 是否第一數小於第二數 是否第一數等於第二數 是否第一數大於第二數 是否兩個條件同時成立 是否兩個條件至少一個條件成立 是否條件不成立

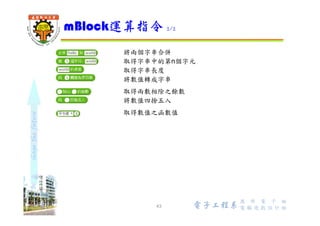

- 48. shapethefuture mBlock運算指令 2/2 48 Wu,ShyiShiou Dept. of E.E. 將兩個字串合併 取得字串中的第n個字元 取得字串長度 將數值轉成字串 取得兩數相除之餘數 將數值四捨五入 取得數值之函數值
- 49. shapethefuture 讓球在舞台上彈跳 刪除m_Panda，加入SoccerBall 調整球大小約為40*40 mBlock運算指令練習 49 Wu, ShyiShiou Dept. of E.E.

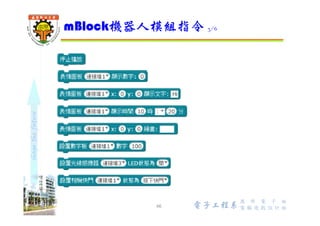

- 50. shapethefuture 機器人模組下為依據「控制板」選單及「擴充」選單設定而衍生的 控制指令 mBlock機器人模組指令 50 Wu,ShyiShiou Dept. of E.E.
- 51. shapethefuture 玩家使用滑鼠引導蝙蝠飛行，巫婆會自動追蝙蝠，躲避巫婆超過20 秒即過關 綜合練習I -巫婆追逐戰1/5 51 Wu, ShyiShiou Dept. of E.E.
- 52. shapethefuture 程式流程 綜合練習I -巫婆追逐戰2/5 52 Wu, ShyiShiou Dept. of E.E. 巫婆 蝙蝠
- 53. shapethefuture 設計舞台 刪除貓熊角色 加入desert背景 新增Bat1、Witch角色，調 整角色至適當大小 將巫婆及蝙蝠旋轉方式設為 左-右 綜合練習I -巫婆追逐戰 3/5 53 Wu, ShyiShiou Dept. of E.E.
- 54. shapethefuture 巫婆角色程式腳本 綜合練習I -巫婆追逐戰4/5 54 Wu, ShyiShiou Dept. of E.E.
- 55. shapethefuture 蝙蝠角色程式腳本 綜合練習I -巫婆追逐戰5/5 55 Wu, ShyiShiou Dept. of E.E.

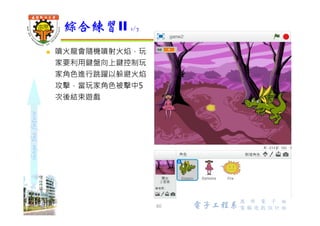

- 56. shapethefuture 噴火龍會隨機噴射火焰，玩家要利用鍵盤向上鍵讓小女孩跳躍以躲 避火焰攻擊，當小女孩被擊中5次後結束遊戲 綜合練習II -女孩鬪火龍 1/9 56 Wu, ShyiShiou Dept. of E.E.
- 57. shapethefuture 程式流程 綜合練習II -女孩鬪火龍 2/9 57 Wu, ShyiShiou Dept. of E.E. 女孩 噴火龍 火焰 開始 跳躍動畫 女孩初始狀態 按向上鍵碰到火焰 碰到火焰5次 是否 否 否 結束 是 是
- 58. shapethefuture 設計舞台 刪除貓熊角色 加入woods背景 新增Dragon、Ballerina、 Fire角色，調整角色至適當 大小 綜合練習II - 女孩鬪火龍 3/9 58 Wu, ShyiShiou Dept. of E.E.
- 59. shapethefuture 建立以下變數 firing記錄是否噴火中 hit 記錄玩家被擊中次數 Ballerina角色建立jump積木指令 綜合練習II - 女孩鬪火龍 4/9 59 Wu, ShyiShiou Dept. of E.E.
- 60. shapethefuture Ballerina角色程式腳本 當按下向上鍵，執行jump 綜合練習II- 女孩鬪火龍 5/9 60 Wu, ShyiShiou Dept. of E.E.
- 61. shapethefuture 跳躍指令 綜合練習II -女孩鬪火龍 6/9 61 Wu, ShyiShiou Dept. of E.E.
- 62. shapethefuture 火焰擊中作業 綜合練習II -女孩鬪火龍 7/9 62 Wu, ShyiShiou Dept. of E.E.
- 63. shapethefuture Dragon角色程式腳本 綜合練習II -女孩鬪火龍 8/9 63 Wu, ShyiShiou Dept. of E.E.
- 64. shapethefuture Fire角色程式腳本 綜合練習II -女孩鬪火龍 9/9 64 Wu, ShyiShiou Dept. of E.E.
- 65. shapethefuture 綜合練習III - 打磚塊遊戲1/6 65 Wu, ShyiShiou Dept. of E.E.
- 66. shapethefuture 設計舞台 刪除貓熊角色 畫新角色 名稱block ⻑方形 75 * 30 4種顏色造形 綜合練習III - 打磚塊遊戲 2/6 66 Wu, ShyiShiou Dept. of E.E.
- 67. shapethefuture 畫新角色 名稱ball 圓形 25 * 25 藍色 畫新角色 名稱bar 圓形 60 * 10 黑色 在背景底部畫⼀條⽔平紅線 綜合練習III - 打磚塊遊戲 3/6 67 Wu, ShyiShiou Dept. of E.E.
- 68. shapethefuture bar角色程式腳本 綜合練習III -打磚塊遊戲 4/6 68 Wu, ShyiShiou Dept. of E.E.
- 69. shapethefuture block角色程式腳本 綜合練習III -打磚塊遊戲 5/6 69 Wu, ShyiShiou Dept. of E.E.
- 70. shapethefuture ball角色程式腳本 綜合練習III -打磚塊遊戲 6/6 70 Wu, ShyiShiou Dept. of E.E.
- 71. shapethefuture 由電腦隨機產生⼀組4位數不重複的數字，玩家輸入猜測值後會顯示 xAxB提示，A表示數值與位置都正確；B表示數值正確，但位置不正 確 綜合練習IV -猜數字遊戲 1/7 71 Wu, ShyiShiou Dept. of E.E. 正確答案7428 猜測值1234 提示0A2B
- 72. shapethefuture 程式流程 綜合練習IV -猜數字遊戲 2/7 72 Wu, ShyiShiou Dept. of E.E.
- 73. shapethefuture 建立以下變數 A儲存比對結果 B 儲存比對結果 answer 儲存答案值 guess 儲存使用者猜測值 I 計數用 j 計數用 綜合練習IV - 猜數字遊戲 3/7 73 Wu, ShyiShiou Dept. of E.E.
- 74. shapethefuture 建立2個清單變數 hint儲存猜測值及提示 numbers 提供亂數產生答案用 綜合練習IV - 猜數字遊戲 4/7 74 Wu, ShyiShiou Dept. of E.E.
- 75. shapethefuture 主程式 產生答案值 讀取使用者輸入猜測值 比對並顯示結果 綜合練習IV - 猜數字遊戲 5/7 75 Wu, ShyiShiou Dept. of E.E.
- 76. shapethefuture 綜合練習IV - 猜數字遊戲6/7 76 Wu, ShyiShiou Dept. of E.E.
- 77. shapethefuture 綜合練習IV - 猜數字遊戲7/7 77 Wu, ShyiShiou Dept. of E.E.
- 78. shapethefuture 選單命令「擴充>Communication」 擴充網路傳輸指令 1/5 78Wu, ShyiShiou Dept. of E.E.
- 79. shapethefuture 建立網路連線 選單命令「連接>網路連接」會自動列出同網段之mBlock 點選所要連線之IP 擴充網路傳輸指令 2/5 79 Wu, ShyiShiou Dept. of E.E.
- 80. shapethefuture 程式區>機器人模組>通訊 擴充網路傳輸指令 3/5 80Wu, ShyiShiou Dept. of E.E. 收到傳輸資料時觸發 檢查有沒有收到資料 比對是否收到指定資料 讀取一行資料 送出一行資料 送出「var=value」字串 讀取var對應的value值 清空傳輸佇列

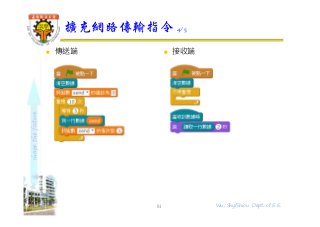

- 81. shapethefuture 傳送端 接收端 擴充網路傳輸指令 4/5 81 Wu, ShyiShiou Dept. of E.E.
- 82. shapethefuture 傳送端 接收端 擴充網路傳輸指令 5/5 82 Wu, ShyiShiou Dept. of E.E.
