絶対に描いてはいけない
グラフ入りスライド24枚
@ito_yan
1mail2itoh3 [at] gmail.com
2014.12.06
Japan.R 2014

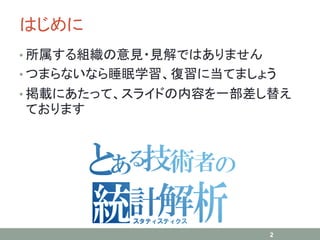

はじめに
• 所属する組織の意見・見解ではありません
• つまらないなら睡眠学習、復習に当てましょう
• 掲載にあたって、スライドの内容を一部差し替え
ております
2

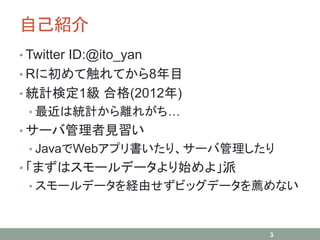

自己紹介
• Twitter ID:@ito_yan
• Rに初めて触れてから8年目
• 統計検定1級 合格(2012年)
• 最近は統計から離れがち…
• サーバ管理者見習い
• JavaでWebアプリ書いたり、サーバ管理したり
• 「まずはスモールデータより始めよ」派
• スモールデータを経由せずビッグデータを薦めない
3

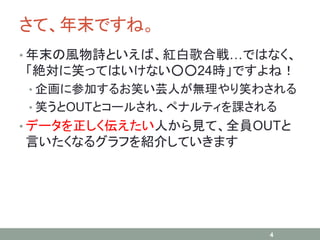

さて、年末ですね。
• 年末の風物詩といえば、紅白歌合戦…ではなく、
「絶対に笑ってはいけない○○24時」ですよね!
• 企画に参加するお笑い芸人が無理やり笑わされる
• 笑うとOUTとコールされ、ペナルティを課される
• データを正しく伝えたい人から見て、全員OUTと
言いたくなるグラフを紹介していきます
4
3D円グラフ
• 2つの15%は同じ15%に見えますか???
5
Rで3D円グラフ
• 3D円グラフに対する考えは?という質問
• 意外と円グラフが好きな人が多い模様
6

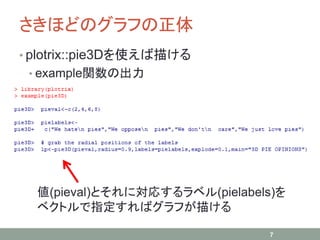

さきほどのグラフの正体
7
値(pieval)とそれに対応するラベル(pielabels)を
ベクトルで指定すればグラフが描ける
• plotrix::pie3Dを使えば描ける
• example関数の出力

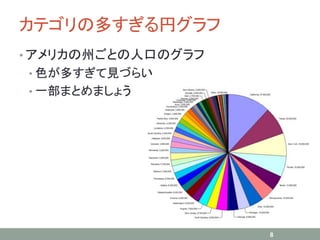

カテゴリの多すぎる円グラフ
• アメリカの州ごとの人口のグラフ
• 色が多すぎて見づらい
• 一部まとめましょう
8
分割しすぎた円グラフ
• 注目すべき点が分からなくなる
• 全体に占める割合も書いた方がよい
9

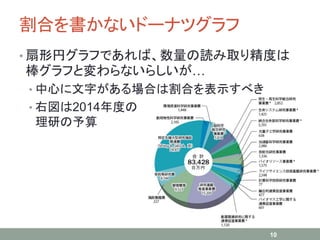

割合を書かないドーナツグラフ
• 扇形円グラフであれば、数量の読み取り精度は
棒グラフと変わらないらしいが…
• 中心に文字がある場合は割合を表示すべき
• 右図は2014年度の
理研の予算
10

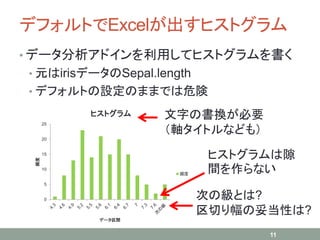

デフォルトでExcelが出すヒストグラム
• データ分析アドインを利用してヒストグラムを書く
• 元はirisデータのSepal.length
• デフォルトの設定のままでは危険
11
0
5
10
15
20
25
頻度
データ区間
ヒストグラム
頻度
文字の書換が必要
(軸タイトルなども)
次の級とは?
区切り幅の妥当性は?
ヒストグラムは隙
間を作らない

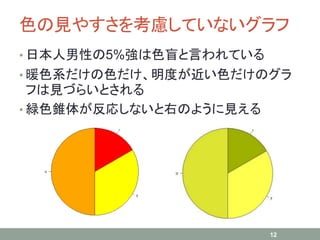

色の見やすさを考慮していないグラフ
• 日本人男性の5%強は色盲と言われている
• 暖色系だけの色だけ、明度が近い色だけのグラ
フは見づらいとされる
• 緑色錐体が反応しないと右のように見える
12

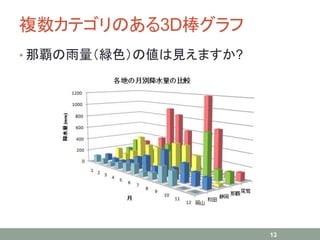

複数カテゴリのある3D棒グラフ
• 那覇の雨量(緑色)の値は見えますか?
13
3D棒グラフはどう表現するべきか?
• データが隠れないよう、2D折れ線グラフを使う
• 地域ごとに点を変えることを検討する
• ×、○、■などを利用する
• 複数種類の線を用意することを検討する
• 実線、破線を組み合わせる
14
意図的によく見せようとするグラフ(1)
• Web系R社
• そもそも主要国の選定基準は???
15
さも0に近い印象
を見せている

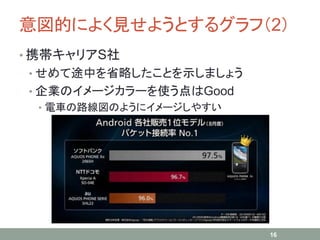

意図的によく見せようとするグラフ(2)
• 携帯キャリアS社
• せめて途中を省略したことを示しましょう
• 企業のイメージカラーを使う点はGood
• 電車の路線図のようにイメージしやすい
16

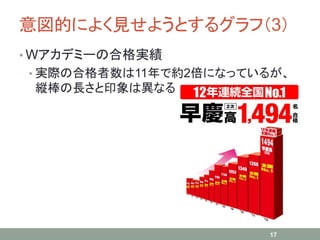

意図的によく見せようとするグラフ(3)
• Wアカデミーの合格実績
• 実際の合格者数は11年で約2倍になっているが、
縦棒の長さと印象は異なる
17

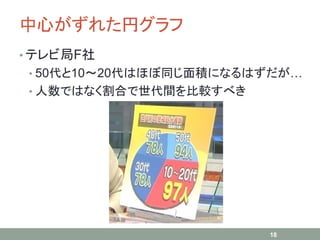

中心がずれた円グラフ
• テレビ局F社
• 50代と10~20代はほぼ同じ面積になるはずだが…
• 人数ではなく割合で世代間を比較すべき
18
正確な数値が読めないグラフ
• 不動産会社 L社
• 縦の目盛が大雑把なので、グラフ中かグラフのそ
ばに表を用意し数値を記載しないとダメ
19

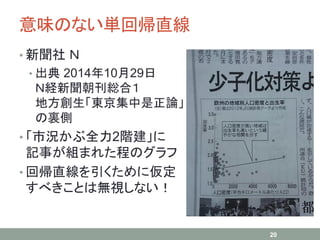

意味のない単回帰直線
• 新聞社 N
• 出典 2014年10月29日
N経新聞朝刊総合1
地方創生「東京集中是正論」
の裏側
• 「市況かぶ全力2階建」に
記事が組まれた程のグラフ
• 回帰直線を引くために仮定
すべきことは無視しない!
20
擬似相関のグラフ
• アイスクリームが売れると溺死者数が増える
• 気温が擬似相関を作りだしている
21
注意:ダミーデータです
擬似相関のグラフの正しい解釈
• アイスが溺死者を増やしているのではない
• 暑くなって冷たい水の中に入ろうとする人が増え
ていることが原因
22

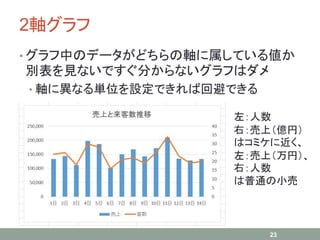

2軸グラフ
• グラフ中のデータがどちらの軸に属している値か
別表を見ないですぐ分からないグラフはダメ
• 軸に異なる単位を設定できれば回避できる
23
左:人数
右:売上(億円)
はコミケに近く、
左:売上(万円)、
右:人数
は普通の小売

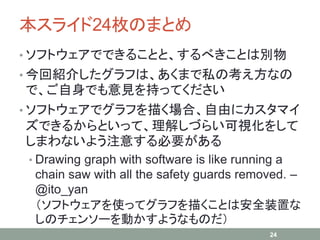

本スライド24枚のまとめ
• ソフトウェアでできることと、するべきことは別物
• 今回紹介したグラフは、あくまで私の考え方なの
で、ご自身でも意見を持ってください
• ソフトウェアでグラフを描く場合、自由にカスタマイ
ズできるからといって、理解しづらい可視化をして
しまわないよう注意する必要がある
• Drawing graph with software is like running a
chain saw with all the safety guards removed. –
@ito_yan
(ソフトウェアを使ってグラフを描くことは安全装置な
しのチェンソーを動かすようなものだ)
24
当日掲載しなかった資料等
25

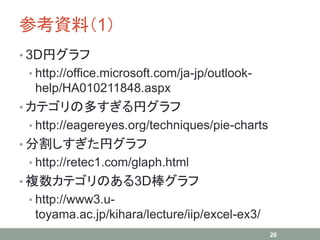

参考資料(1)
• 3D円グラフ
• http://office.microsoft.com/ja-jp/outlook-
help/HA010211848.aspx
• カテゴリの多すぎる円グラフ
• http://eagereyes.org/techniques/pie-charts
• 分割しすぎた円グラフ
• http://retec1.com/glaph.html
• 複数カテゴリのある3D棒グラフ
• http://www3.u-
toyama.ac.jp/kihara/lecture/iip/excel-ex3/
26

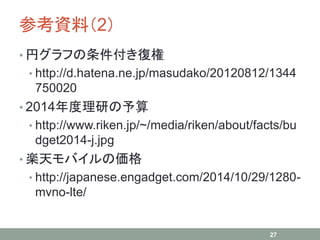

参考資料(2)
• 円グラフの条件付き復権
• http://d.hatena.ne.jp/masudako/20120812/1344
750020
• 2014年度理研の予算
• http://www.riken.jp/~/media/riken/about/facts/bu
• 楽天モバイルの価格
• http://japanese.engadget.com/2014/10/29/1280-
mvno-lte/
27
参考資料(3)
• 早稲田アカデミーの合格実績
• http://sci.tea-nifty.com/blog/2012/03/2012-
19f4.html
• 正確な数値が読めないグラフ
• URLがhighlightにならないのが気になる…
• http://www.land.jp/ir/hilite.html
28
参考資料(4)
• 2軸グラフ
• http://www.hello-pc.net/howto-
excel/excel213_comgraph/
• 意味のない単回帰直線
• http://matome.naver.jp/odai/2141467575952251
401
29

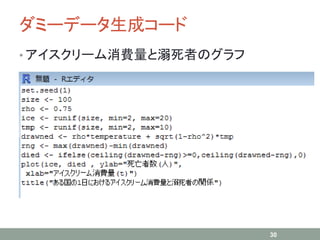

ダミーデータ生成コード
• アイスクリーム消費量と溺死者のグラフ
30

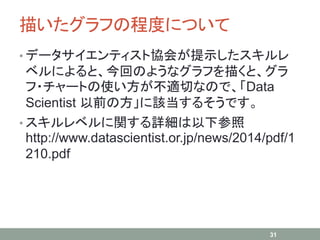

描いたグラフの程度について
• データサイエンティスト協会が提示したスキルレ
ベルによると、今回のようなグラフを描くと、グラ
フ・チャートの使い方が不適切なので、「Data
Scientist 以前の方」に該当するそうです。
• スキルレベルに関する詳細は以下参照
http://www.datascientist.or.jp/news/2014/pdf/1
210.pdf
