1. 16/12/2015

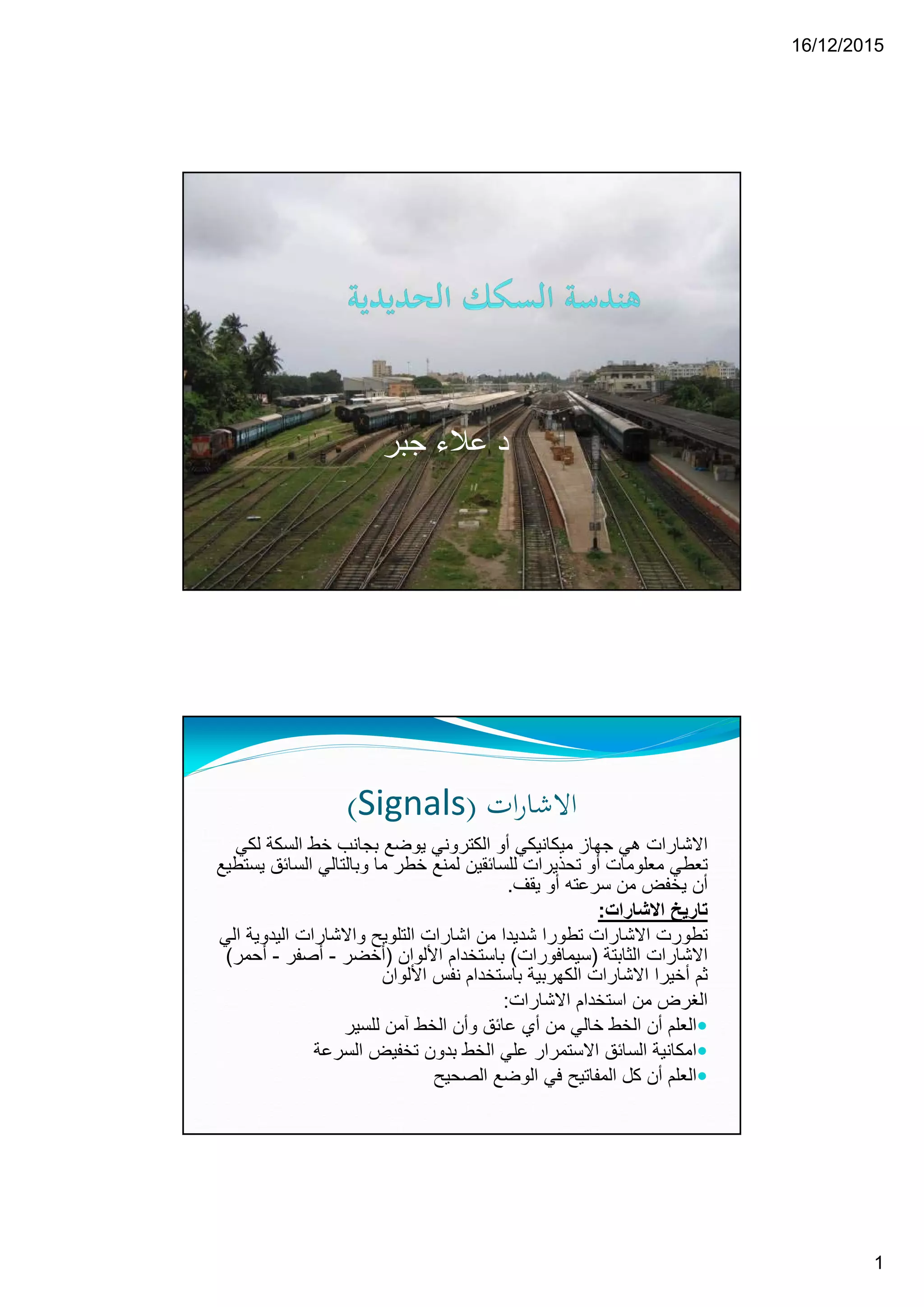

1
‫جبر‬ ‫عالء‬ ‫د‬
‫ات‬‫ر‬‫اﻻﺷﺎ‬)Signals(
‫ل‬ ‫السكة‬ ‫خط‬ ‫بجانب‬ ‫يوضع‬ ‫الكتروني‬ ‫أو‬ ‫ميكانيكي‬ ‫جھاز‬ ‫ھي‬ ‫االشارات‬‫كي‬
‫السا‬ ‫وبالتالي‬ ‫ما‬ ‫خطر‬ ‫لمنع‬ ‫للسائقين‬ ‫تحذيرات‬ ‫أو‬ ‫معلومات‬ ‫تعطي‬‫يستطيع‬ ‫ئق‬
‫يقف‬ ‫أو‬ ‫سرعته‬ ‫من‬ ‫يخفض‬ ‫أن‬.
‫االشارات‬ ‫تاريخ‬:
‫اليدوي‬ ‫واالشارات‬ ‫التلويح‬ ‫اشارات‬ ‫من‬ ‫شديدا‬ ‫تطورا‬ ‫االشارات‬ ‫تطورت‬‫الي‬ ‫ة‬
‫الثابتة‬ ‫االشارات‬)‫سيمافورات‬(‫األلوان‬ ‫باستخدام‬)‫أخضر‬-‫أصفر‬-‫أحمر‬(
‫األلوان‬ ‫نفس‬ ‫باستخدام‬ ‫الكھربية‬ ‫االشارات‬ ‫أخيرا‬ ‫ثم‬
‫االشارات‬ ‫استخدام‬ ‫من‬ ‫الغرض‬:
‫للسير‬ ‫آمن‬ ‫الخط‬ ‫وأن‬ ‫عائق‬ ‫أي‬ ‫من‬ ‫خالي‬ ‫الخط‬ ‫أن‬ ‫العلم‬
‫السرعة‬ ‫تخفيض‬ ‫بدون‬ ‫الخط‬ ‫علي‬ ‫االستمرار‬ ‫السائق‬ ‫امكانية‬
‫الصحيح‬ ‫الوضع‬ ‫في‬ ‫المفاتيح‬ ‫كل‬ ‫أن‬ ‫العلم‬

2. 16/12/2015
2
‫ات‬‫ر‬‫اﻟﺴﻴﻤﺎﻓﻮ‬
‫سنة‬ ‫اختراعھا‬ ‫تم‬1840‫االشارات‬ ‫أكثر‬ ‫وأصبحت‬ ‫جيمس‬ ‫جوزيف‬ ‫بواسطة‬
‫عن‬ ‫للسائق‬ ‫اشارات‬ ‫تعطي‬ ‫أنھا‬ ‫حيث‬ ‫العالم‬ ‫حول‬ ‫استخداما‬ ‫الميكانيكية‬‫طريق‬
‫االشارة‬ ‫ذراع‬ ‫امالة‬
‫ت‬ ‫يمكن‬ ‫والذي‬ ‫الحديد‬ ‫أو‬ ‫الخشب‬ ‫من‬ ‫مصنوع‬ ‫ذراع‬ ‫من‬ ‫السيمافور‬ ‫يتكون‬‫غيير‬
‫ب‬ ‫براقة‬ ‫لمبة‬ ‫أو‬ ‫زيت‬ ‫بلمبة‬ ‫الخلف‬ ‫من‬ ‫مضاءة‬ ‫بعدسات‬ ‫ومزود‬ ‫ميله‬ ‫زاوية‬‫فولت‬
‫بالشكل‬ ‫موضح‬ ‫ھو‬ ‫كما‬ ‫منخفض‬
‫يكون‬ ‫عندما‬ ‫زرقاء‬ ‫عدسات‬ ‫تستخدم‬
‫أخضر‬ ‫اللون‬‫األصفر‬ ‫اللھب‬ ‫باستخدام‬
‫من‬ ‫المنبعث‬‫لمبة‬‫يعطي‬ ‫والذي‬ ‫الزيت‬
‫األخضر‬ ‫اللون‬
‫ات‬‫ر‬‫اﻻﺷﺎ‬ ‫اع‬‫ﻮ‬‫أﻧ‬
‫ثانوية‬ ‫أو‬ ‫أساسية‬ ‫سيمافورات‬ ‫تكون‬ ‫أن‬ ‫اما‬ ‫السيمافورات‬
‫األساسية‬ ‫االشارات‬:
‫الي‬ ‫وتنقسم‬ ‫الطوالي‬ ‫الجارية‬ ‫الخطوط‬ ‫علي‬ ‫القطارات‬ ‫لتأمين‬ ‫تستخدم‬
‫القيام‬ ‫وسيمافورات‬ ‫الوقوف‬ ‫وسيمافورات‬ ‫التحذير‬ ‫سيمافورات‬
‫المسافة‬ ‫سيمافور‬ ‫أو‬ ‫التحذير‬ ‫سيمافورات‬
‫عن‬ ‫ويقف‬ ‫سرعته‬ ‫يھدي‬ ‫بأن‬ ‫للسائق‬ ‫تحذير‬ ‫تعطي‬ ‫التي‬ ‫االشارة‬ ‫تلك‬‫سيمافور‬ ‫د‬
‫بالشكل‬ ‫موضح‬ ‫ھو‬ ‫كما‬ ‫الوقوف‬

3. 16/12/2015

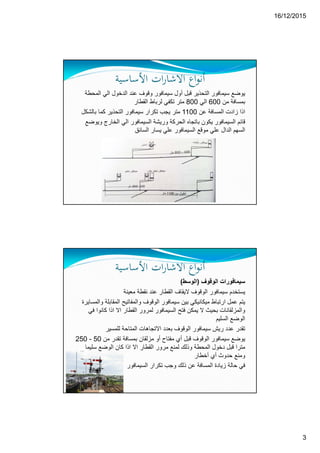

3
‫ات‬‫ر‬‫اﻻﺷﺎ‬ ‫اع‬‫ﻮ‬‫أﻧ‬‫اﻷﺳﺎﺳﻴﺔ‬
‫ال‬ ‫الي‬ ‫الدخول‬ ‫عند‬ ‫وقوف‬ ‫سيمافور‬ ‫أول‬ ‫قبل‬ ‫التحذير‬ ‫سيمافور‬ ‫يوضع‬‫محطة‬
‫من‬ ‫بمسافة‬600‫الي‬800‫القطار‬ ‫لرباط‬ ‫تكفي‬ ‫متر‬
‫عن‬ ‫المسافة‬ ‫زادت‬ ‫اذا‬1100‫التحذير‬ ‫سيمافور‬ ‫تكرار‬ ‫يجب‬ ‫متر‬‫بالش‬ ‫كما‬‫كل‬
‫و‬ ‫الخارج‬ ‫الي‬ ‫السيمافور‬ ‫وريشة‬ ‫الحركة‬ ‫باتجاه‬ ‫يكون‬ ‫السيمافور‬ ‫قائم‬‫يوضع‬
‫السائق‬ ‫يسار‬ ‫علي‬ ‫السيمافور‬ ‫موقع‬ ‫علي‬ ‫الدال‬ ‫السھم‬
‫ات‬‫ر‬‫اﻻﺷﺎ‬ ‫اع‬‫ﻮ‬‫أﻧ‬‫اﻷﺳﺎﺳﻴﺔ‬
‫الوقوف‬ ‫سيمافورات‬)‫الوسط‬(
‫الوقو‬ ‫سيمافور‬ ‫يستخدم‬‫ف‬‫معينة‬ ‫نقطة‬ ‫عند‬ ‫القطار‬ ‫اليقاف‬
‫المقاب‬ ‫والمفاتيح‬ ‫الوقوف‬ ‫سيمافور‬ ‫بين‬ ‫ميكانيكي‬ ‫ارتباط‬ ‫عمل‬ ‫يتم‬‫والمسايرة‬ ‫لة‬
‫كانو‬ ‫اذا‬ ‫اال‬ ‫القطار‬ ‫لمرور‬ ‫السيمافور‬ ‫فتح‬ ‫يمكن‬ ‫ال‬ ‫بحيث‬ ‫والمزلقانات‬‫في‬ ‫ا‬
‫السليم‬ ‫الوضع‬
‫للمسير‬ ‫المتاحة‬ ‫االتجاھات‬ ‫بعدد‬ ‫الوقوف‬ ‫سيمافور‬ ‫ريش‬ ‫عدد‬ ‫تقدر‬
‫من‬ ‫تقدر‬ ‫بمسافة‬ ‫مزلقان‬ ‫أو‬ ‫مفتاح‬ ‫أي‬ ‫قبل‬ ‫الوقوف‬ ‫سيمافور‬ ‫يوضع‬50-250
‫سليما‬ ‫الوضع‬ ‫كان‬ ‫اذا‬ ‫اال‬ ‫القطار‬ ‫مرور‬ ‫لمنع‬ ‫وذلك‬ ‫المحطة‬ ‫دخول‬ ‫قبل‬ ‫مترا‬
‫أخطار‬ ‫أي‬ ‫حدوث‬ ‫ومنع‬
‫السيمافور‬ ‫تكرار‬ ‫وجب‬ ‫ذلك‬ ‫عن‬ ‫المسافة‬ ‫زيادة‬ ‫حالة‬ ‫في‬

4. 16/12/2015

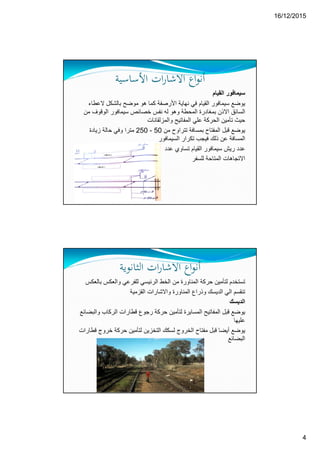

4
‫ات‬‫ر‬‫اﻻﺷﺎ‬ ‫اع‬‫ﻮ‬‫أﻧ‬‫اﻷﺳﺎﺳﻴﺔ‬
‫القيام‬ ‫سيمافور‬
‫بالشكل‬ ‫موضح‬ ‫ھو‬ ‫كما‬ ‫األرصفة‬ ‫نھاية‬ ‫في‬ ‫القيام‬ ‫سيمافور‬ ‫يوضع‬‫الع‬‫طاء‬
‫م‬ ‫الوقوف‬ ‫سيمافور‬ ‫خصائص‬ ‫نفس‬ ‫له‬ ‫وھو‬ ‫المحطة‬ ‫بمغادرة‬ ‫االذن‬ ‫السائق‬‫ن‬
‫والمزلقانات‬ ‫المفاتيح‬ ‫علي‬ ‫الحركة‬ ‫تأمين‬ ‫حيث‬
‫قبل‬ ‫يوضع‬‫المفتاح‬‫من‬ ‫تتراوح‬ ‫بمسافة‬50-250‫زيادة‬ ‫حالة‬ ‫وفي‬ ‫مترا‬
‫السيمافور‬ ‫تكرار‬ ‫فيجب‬ ‫ذلك‬ ‫عن‬ ‫المسافة‬
‫ع‬‫عدد‬ ‫تساوي‬ ‫القيام‬ ‫سيمافور‬ ‫ريش‬ ‫دد‬
‫للسفر‬ ‫المتاحة‬ ‫االتجاھات‬
‫ات‬‫ر‬‫اﻻﺷﺎ‬ ‫اع‬‫ﻮ‬‫أﻧ‬‫اﻟﺜﺎﻧﻮﻳﺔ‬
‫المناورة‬ ‫حركة‬ ‫لتأمين‬ ‫تستخدم‬‫من‬‫الرئيسي‬ ‫الخط‬‫ب‬ ‫والعكس‬ ‫للفرعي‬‫العكس‬
‫القزمية‬ ‫واالشارات‬ ‫المناورة‬ ‫وذراع‬ ‫الديسك‬ ‫الي‬ ‫تنقسم‬
‫الديسك‬
‫وا‬ ‫الركاب‬ ‫قطارات‬ ‫رجوع‬ ‫حركة‬ ‫لتأمين‬ ‫المسايرة‬ ‫المفاتيح‬ ‫قبل‬ ‫يوضع‬‫لبضائع‬
‫عليھا‬
‫خروج‬ ‫حركة‬ ‫لتأمين‬ ‫التخزين‬ ‫لسكك‬ ‫الخروج‬ ‫مفتاح‬ ‫قبل‬ ‫أيضا‬ ‫يوضع‬‫قطارات‬
‫البضائع‬

5. 16/12/2015

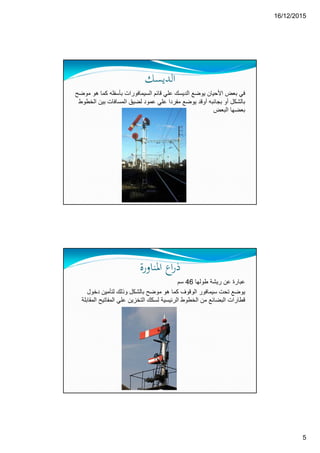

5
‫اﻟﺪﻳﺴﻚ‬
‫يوضع‬ ‫األحيان‬ ‫بعض‬ ‫في‬‫الديسك‬‫ك‬ ‫بأسفله‬ ‫السيمافورات‬ ‫قائم‬ ‫علي‬‫موضح‬ ‫ھو‬ ‫ما‬
‫عمود‬ ‫علي‬ ‫مفردا‬ ‫يوضع‬ ‫أوقد‬ ‫بجانبه‬ ‫أو‬ ‫بالشكل‬‫بي‬ ‫المسافات‬ ‫لضيق‬‫الخطوط‬ ‫ن‬
‫البعض‬ ‫بعضھا‬
‫اﳌﻨﺎورة‬ ‫اع‬‫ر‬‫ذ‬
‫طولھا‬ ‫ريشة‬ ‫عن‬ ‫عبارة‬46‫سم‬
‫بالشكل‬ ‫موضح‬ ‫ھو‬ ‫كما‬ ‫الوقوف‬ ‫سيمافور‬ ‫تحت‬ ‫يوضع‬‫و‬‫دخ‬ ‫لتأمين‬ ‫ذلك‬‫ول‬
‫المفات‬ ‫علي‬ ‫التخزين‬ ‫لسكك‬ ‫الرئيسية‬ ‫الخطوط‬ ‫من‬ ‫البضائع‬ ‫قطارات‬‫المقابلة‬ ‫يح‬

6. 16/12/2015
6
‫اﻟﻘﺰﻣﻴﺔ‬ ‫ات‬‫ر‬‫اﻻﺷﺎ‬)Dwarf(
‫الرئ‬ ‫الخطوط‬ ‫من‬ ‫الحركة‬ ‫تأمن‬ ‫أنھا‬ ‫حيث‬ ‫الديسك‬ ‫اشارات‬ ‫وظيفة‬ ‫نفس‬ ‫لھا‬‫يسية‬
‫بالعكس‬ ‫والعكس‬ ‫للفرعية‬
‫اﻟ‬ ‫ات‬‫ر‬‫اﻻﺷﺎ‬‫ﺑﻴﺔ‬‫ﺮ‬‫ﻜﻬ‬
‫وظيفة‬ ‫نفس‬ ‫لھا‬‫السيمافورات‬‫أكث‬ ‫باالقتراب‬ ‫للقطارات‬ ‫تسمح‬ ‫أنھا‬ ‫اال‬‫وتقليل‬ ‫ر‬
‫الرباط‬ ‫مسافة‬‫حيث‬‫أوضح‬ ‫الرؤية‬
‫اشا‬ ‫فيھا‬ ‫توجد‬ ‫ال‬ ‫التي‬ ‫المناطق‬ ‫في‬ ‫التقاطعات‬ ‫لحماية‬ ‫تستخدم‬ ‫كانت‬‫رات‬
‫بالش‬ ‫كما‬ ‫واألخضر‬ ‫واألصفر‬ ‫األحمر‬ ‫ألوان‬ ‫الثالثة‬ ‫استخدام‬ ‫علي‬ ‫تعتمد‬‫كل‬
‫واألخضر‬ ‫األحمر‬ ‫فقط‬ ‫لونين‬ ‫استخدام‬ ‫الممكن‬ ‫من‬
‫االشارة‬ ‫بجانب‬ ‫الثانوية‬ ‫االشارات‬ ‫توضع‬ ‫أيضا‬
‫بالشكل‬ ‫موضح‬ ‫ھو‬ ‫كما‬ ‫القائم‬ ‫نفس‬ ‫علي‬
‫المتاحة‬ ‫المسافات‬ ‫حسب‬ ‫علي‬ ‫آخر‬ ‫قائم‬ ‫علي‬ ‫توضع‬ ‫وقد‬

7. 16/12/2015
7
‫اﻟﺒﻠﻮك‬ ‫ﻛﺸﻚ‬
‫المف‬ ‫وكذلك‬ ‫لتحريكھا‬ ‫مالوينة‬ ‫تحتاج‬ ‫السيمافورات‬ ‫ريش‬ ‫من‬ ‫ريشة‬ ‫كل‬‫اتيح‬
‫عدد‬ ‫تخصيص‬ ‫مع‬ ‫والتحويالت‬2‫للمزلقان‬ ‫مالوينة‬
‫كل‬10‫كل‬ ‫جمع‬ ‫يتم‬ ‫لذلك‬ ‫الكشك‬ ‫في‬ ‫طولي‬ ‫متر‬ ‫الي‬ ‫تحتاج‬ ‫مالوينات‬
‫بنسبة‬ ‫وزيادتھا‬ ‫المالوينات‬25%‫المستقبل‬ ‫في‬ ‫للتوسع‬
‫البلوك‬ ‫كشك‬ ‫طول‬) =‫علي‬ ‫مقسوم‬ ‫المالوينات‬ ‫مجموع‬10+ (2.5‫متر‬
‫متر‬ ‫نصف‬ ‫ألقرب‬ ‫البلوك‬ ‫كشك‬ ‫طول‬ ‫يقرب‬
‫عن‬ ‫البلوك‬ ‫كشك‬ ‫طول‬ ‫يقل‬ ‫أال‬ ‫يجب‬4‫متر‬
‫ويساوي‬ ‫ثابت‬ ‫فانه‬ ‫البلوك‬ ‫كشك‬ ‫عرض‬ ‫أما‬4‫متر‬
