1. TEKNOLOGI LAYANAN
JARINGAN

2. KD.1 Memahami ragam aplikasi komunikasi
data

3. Aplikasi system komunikasi data adalah
media yang berfungsi untuk
mentransmisikan data dari satu komputer ke
komputer yangg lain.
Contoh aplikasi system komunikasi data di
antaranya :

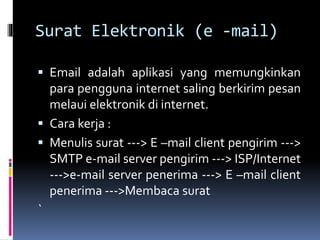

4. Surat Elektronik (e -mail)
 Email adalah aplikasi yang memungkinkan
para pengguna internet saling berkirim pesan
melaui elektronik di internet.

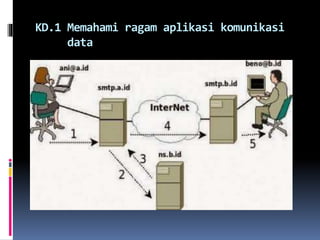

 Cara kerja :
 Menulis surat ---> E –mail client pengirim --->
SMTP e-mail server pengirim ---> ISP/Internet
--->e-mail server penerima ---> E –mail client
penerima --->Membaca surat
`

5. Bank Teller Terminal (ATM)
 ATM (Automatic Teller Machine) merupakan
singkatandari ajungan tunai mandiri, adalah
sebuah alatelektronik yang mengijinkan
nasabah bank untuk mengambil dan
mengecek rekening tabungan mereka tanpa
perlu di layani oleh seorang “Teller” manusia.
 Cara Kerja :
 Masukan ID Card keMesin ATM --->Mesin
ATM membaca ID Card

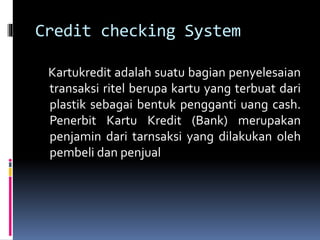

6. Credit checking System
Kartukredit adalah suatu bagian penyelesaian
transaksi ritel berupa kartu yang terbuat dari
plastik sebagai bentuk pengganti uang cash.
Penerbit Kartu Kredit (Bank) merupakan
penjamin dari tarnsaksi yang dilakukan oleh
pembeli dan penjual

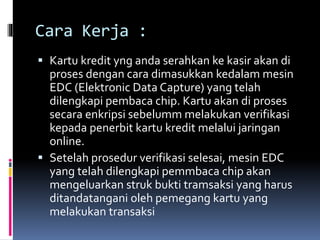

7. Cara Kerja :
 Kartu kredit yng anda serahkan ke kasir akan di
proses dengan cara dimasukkan kedalam mesin
EDC (Elektronic Data Capture) yang telah
dilengkapi pembaca chip. Kartu akan di proses
secara enkripsi sebelumm melakukan verifikasi
kepada penerbit kartu kredit melalui jaringan
online.
 Setelah prosedur verifikasi selesai, mesin EDC
yang telah dilengkapi pemmbaca chip akan
mengeluarkan struk bukti tramsaksi yang harus
ditandatangani oleh pemegang kartu yang
melakukan transaksi

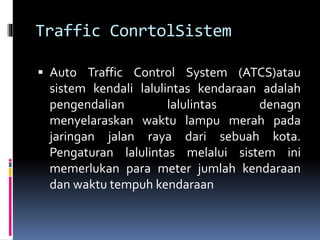

8. Traffic ConrtolSistem
 Auto Traffic Control System (ATCS)atau
sistem kendali lalulintas kendaraan adalah
pengendalian lalulintas denagn
menyelaraskan waktu lampu merah pada
jaringan jalan raya dari sebuah kota.
Pengaturan lalulintas melalui sistem ini
memerlukan para meter jumlah kendaraan
dan waktu tempuh kendaraan

9. Airline Seat Reservation System
 Adalah sistem yang dibuat untuk referensi
atau pemesanan tiket maskapai
penerbangan. Sistem ini dibuat untuk
mempermudah calaon penumpang peawat
dalam menentukan kapan jadwal
penerbangan pesawat, berapa jumlah tarif
yang harus dibayar, dan bahakan fitur yang
ada saat ini pun bisa memesan tempat
menginap di hotel apabila telah sampai pa
tempat yang di tuju

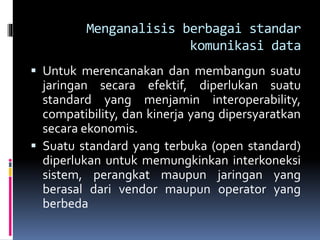

10. Menganalisis berbagai standar
komunikasi data
 Untuk merencanakan dan membangun suatu
jaringan secara efektif, diperlukan suatu
standard yang menjamin interoperability,
compatibility, dan kinerja yang dipersyaratkan
secara ekonomis.
 Suatu standard yang terbuka (open standard)
diperlukan untuk memungkinkan interkoneksi
sistem, perangkat maupun jaringan yang
berasal dari vendor maupun operator yang
berbeda

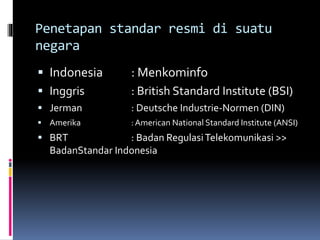

11. Penetapan standar resmi di suatu
negara
 Indonesia : Menkominfo
 Inggris : British Standard Institute (BSI)
 Jerman : Deutsche Industrie-Normen (DIN)
 Amerika : American National Standard Institute (ANSI)
 BRT : Badan RegulasiTelekomunikasi >>
BadanStandar Indonesia

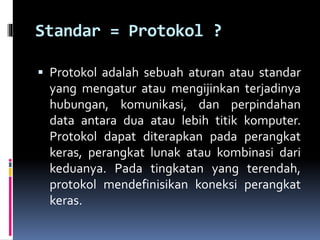

12. Standar = Protokol ?
 Protokol adalah sebuah aturan atau standar
yang mengatur atau mengijinkan terjadinya
hubungan, komunikasi, dan perpindahan
data antara dua atau lebih titik komputer.
Protokol dapat diterapkan pada perangkat
keras, perangkat lunak atau kombinasi dari
keduanya. Pada tingkatan yang terendah,
protokol mendefinisikan koneksi perangkat
keras.

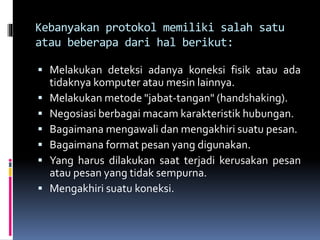

13. Kebanyakan protokol memiliki salah satu
atau beberapa dari hal berikut:
 Melakukan deteksi adanya koneksi fisik atau ada
tidaknya komputer atau mesin lainnya.
 Melakukan metode "jabat-tangan" (handshaking).
 Negosiasi berbagai macam karakteristik hubungan.
 Bagaimana mengawali dan mengakhiri suatu pesan.
 Bagaimana format pesan yang digunakan.
 Yang harus dilakukan saat terjadi kerusakan pesan
atau pesan yang tidak sempurna.
 Mengakhiri suatu koneksi.

14. Organisasi Standar Teknologi Komunikasi
dan Data Internasiona
 Badan Standard Eropa
 ETSI: European Telecommunications Standards
Institute > Suatu badan independent yang
menetapkan standard untuk komunitas Eropa,
Contoh : standard GSM
 CEN/CENELEC: European Committee for
Electrotechnical Standardization/European
Committee for Standardization > Badan
standardisasi teknologi informasi
 CEPT: Conférence Européenne des Administrations
des Postes et des Telecommunications > Sebelum
ada ETSI, melakukan pekerjaan yang dilakukan ETSI

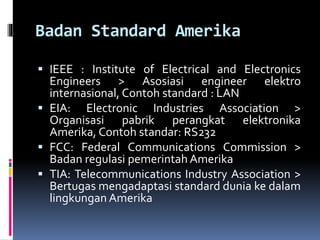

15. Badan Standard Amerika
 IEEE : Institute of Electrical and Electronics
Engineers > Asosiasi engineer elektro
internasional, Contoh standard : LAN
 EIA: Electronic Industries Association >
Organisasi pabrik perangkat elektronika
Amerika, Contoh standar: RS232
 FCC: Federal Communications Commission >
Badan regulasi pemerintah Amerika
 TIA: Telecommunications Industry Association >
Bertugas mengadaptasi standard dunia ke dalam
lingkungan Amerika

16. Tiga teknologi yang yang diperlukan untuk
berkomunikasi melalui jaringan telekomunikasi:
1. Transmisi
 Transmisi adalah proses membawa informasi antar end
points di dalam sistem atau jaringan
 Sistem transmisi yang sekarang menggunakan empat
buah medium transmisi berikut : Kabel tembaga, Kabel
serat optik, atau Gelombang radio
 Cahaya pada ruang bebas (misalnya infra merah)
 Dalam suatu jaringan telekomunikasi, sistem transmisi
digunakan untuk saling menghubungkan sentral (router)
 Keseluruhan sistem transmisi ini disebut jaringan
transmisi atau jaringan transport (transport network)

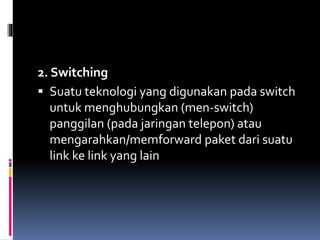

17. 2. Switching
 Suatu teknologi yang digunakan pada switch
untuk menghubungkan (men-switch)
panggilan (pada jaringan telepon) atau
mengarahkan/memforward paket dari suatu
link ke link yang lain

18. 3. Signaling
 Signaling adalah mekanisme yang
memungkinkan entitas yang berada di dalam
jaringan (misalnya perangkat di pelanggan,
switch dsb.)
 Untuk membentuk, mempertahankan, dan
memutuskan suatu sesi di dalam jaringan
 Proses signaling dilaksanakan menggunakan
suatu sinyal atau pesan tertentu
 Contoh: ketika kita mengangkat handset telepon
untuk melakukan panggilan akan terdengar
nada panggil (dial tone)ng

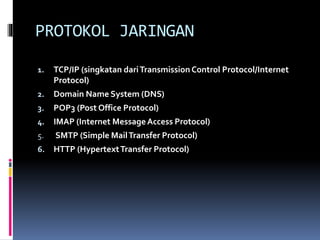

19. PROTOKOL JARINGAN
1. TCP/IP (singkatan dariTransmission Control Protocol/Internet
Protocol)
2. Domain Name System (DNS)
3. POP3 (Post Office Protocol)
4. IMAP (Internet MessageAccess Protocol)
5. SMTP (Simple MailTransfer Protocol)
6. HTTP (HypertextTransfer Protocol)

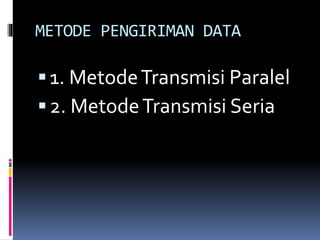

20. METODE PENGIRIMAN DATA
1. MetodeTransmisi Paralel
2. MetodeTransmisi Seria

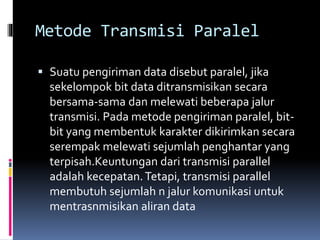

21. Metode Transmisi Paralel
 Suatu pengiriman data disebut paralel, jika
sekelompok bit data ditransmisikan secara
bersama-sama dan melewati beberapa jalur
transmisi. Pada metode pengiriman paralel, bit-
bit yang membentuk karakter dikirimkan secara
serempak melewati sejumlah penghantar yang
terpisah.Keuntungan dari transmisi parallel
adalah kecepatan.Tetapi, transmisi parallel
membutuh sejumlah n jalur komunikasi untuk
mentrasnmisikan aliran data

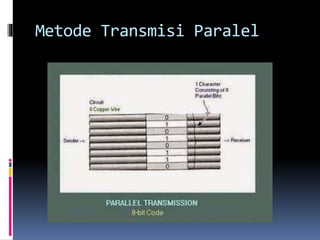

22. Metode Transmisi Paralel

23. Metode Transmisi Serial

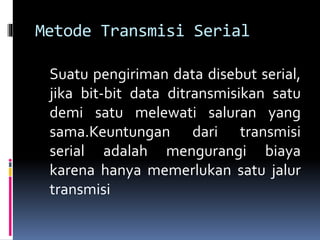

Suatu pengiriman data disebut serial,
jika bit-bit data ditransmisikan satu
demi satu melewati saluran yang
sama.Keuntungan dari transmisi
serial adalah mengurangi biaya
karena hanya memerlukan satu jalur
transmisi

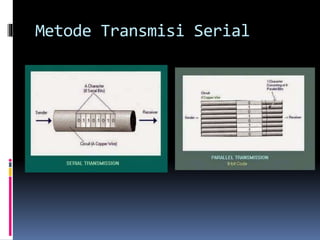

24. Metode Transmisi Serial

25. PROSES KOMUNIKASI DATA DALAM SEBUAH
JARINGAN
Teknologi Jaringan
Komunikasi Data
dan MediaTransmisi

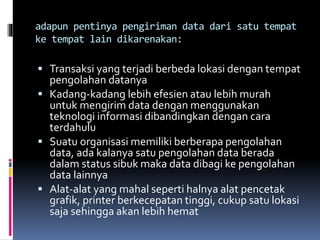

26. adapun pentinya pengiriman data dari satu tempat
ke tempat lain dikarenakan:
 Transaksi yang terjadi berbeda lokasi dengan tempat
pengolahan datanya
 Kadang-kadang lebih efesien atau lebih murah
untuk mengirim data dengan menggunakan
teknologi informasi dibandingkan dengan cara
terdahulu
 Suatu organisasi memiliki berberapa pengolahan
data, ada kalanya satu pengolahan data berada
dalam status sibuk maka data dibagi ke pengolahan
data lainnya
 Alat-alat yang mahal seperti halnya alat pencetak
grafik, printer berkecepatan tinggi, cukup satu lokasi
saja sehingga akan lebih hemat

27. Transmisi Data
 Transmisi data merupakan proses pengiriman
data dari sumber ke penerima data dengan
menggunakan komputer ataupun media
elektronik lainnya. Dimana sumber sebagai awal
proses transmisi dengan menggunakan media
transmisi yang dapat berupa kabel, dan radiasi
elektronik kepada alat elektronik lain yang
berfungsi sebagai penerima. Media transmisi ini
berfungsi sebagai jalur transmisi dari data yang
dikirimkan. Terkait media transmisi yang
tersedia saat ini adalah dengan menggunakan
media kabel, dan radiasi elektromagnetik

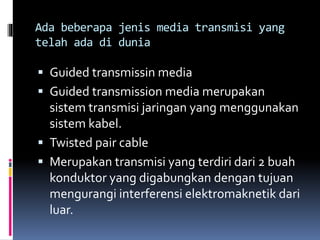

28. Ada beberapa jenis media transmisi yang
telah ada di dunia
 Guided transmissin media
 Guided transmission media merupakan
sistem transmisi jaringan yang menggunakan
sistem kabel.
 Twisted pair cable
 Merupakan transmisi yang terdiri dari 2 buah
konduktor yang digabungkan dengan tujuan
mengurangi interferensi elektromaknetik dari
luar.

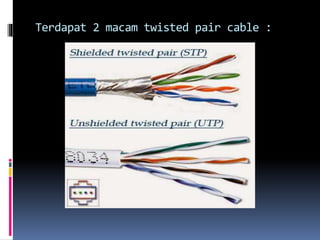

29. Terdapat 2 macam twisted pair cable :

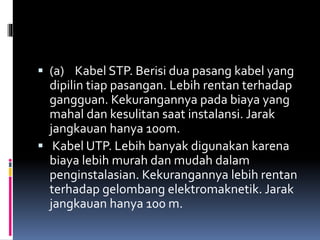

30.  (a) Kabel STP. Berisi dua pasang kabel yang
dipilin tiap pasangan. Lebih rentan terhadap
gangguan. Kekurangannya pada biaya yang
mahal dan kesulitan saat instalansi. Jarak
jangkauan hanya 100m.
 Kabel UTP. Lebih banyak digunakan karena
biaya lebih murah dan mudah dalam
penginstalasian. Kekurangannya lebih rentan
terhadap gelombang elektromaknetik. Jarak
jangkauan hanya 100 m.

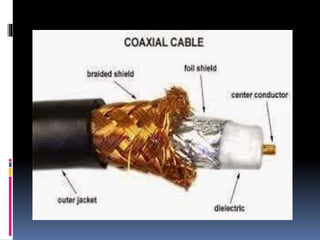

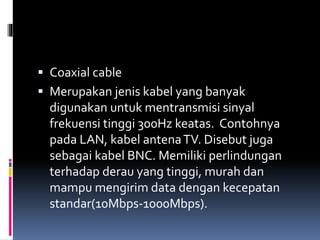

31.  Coaxial cable
 Merupakan jenis kabel yang banyak
digunakan untuk mentransmisi sinyal
frekuensi tinggi 300Hz keatas. Contohnya
pada LAN, kabel antenaTV. Disebut juga
sebagai kabel BNC. Memiliki perlindungan
terhadap derau yang tinggi, murah dan
mampu mengirim data dengan kecepatan
standar(10Mbps-1000Mbps).

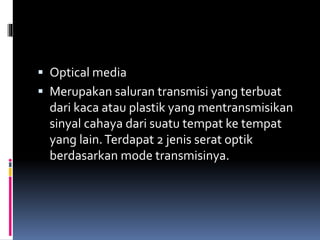

33.  Optical media
 Merupakan saluran transmisi yang terbuat
dari kaca atau plastik yang mentransmisikan
sinyal cahaya dari suatu tempat ke tempat
yang lain.Terdapat 2 jenis serat optik
berdasarkan mode transmisinya.

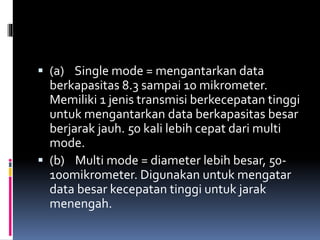

34.  (a) Single mode = mengantarkan data
berkapasitas 8.3 sampai 10 mikrometer.
Memiliki 1 jenis transmisi berkecepatan tinggi
untuk mengantarkan data berkapasitas besar
berjarak jauh. 50 kali lebih cepat dari multi
mode.
 (b) Multi mode = diameter lebih besar, 50-
100mikrometer. Digunakan untuk mengatar
data besar kecepatan tinggi untuk jarak
menengah.

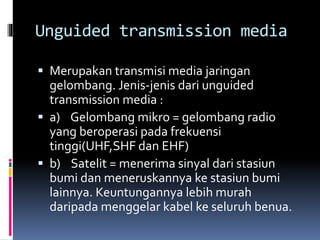

35. Unguided transmission media
 Merupakan transmisi media jaringan
gelombang. Jenis-jenis dari unguided
transmission media :
 a) Gelombang mikro = gelombang radio
yang beroperasi pada frekuensi
tinggi(UHF,SHF dan EHF)
 b) Satelit = menerima sinyal dari stasiun
bumi dan meneruskannya ke stasiun bumi
lainnya. Keuntungannya lebih murah
daripada menggelar kabel ke seluruh benua.

36.  c) Gelombang radio = gelombang transmisi
yang digunakan untuk mengirim data atau
suara. Dapat mengirimkan gelombang
dengan posisi sembarang dan
memungkinkan dalam keadaan bergerak.
 d) Infra merah = digunakan untuk
komunikasi jarak dekat dengan kecepatan
4Mbps. Contoh penggunaannya bisa berupa
remote control televisi. Kebal terhadap
interferensi gelombang radio.
