1. Pertemuan ke 2
Komponen Komunikasi
Data
Disusun oleh:Dra.Rusmala Dewi,MT
Dipakai dilingkungan UNCP Palopo

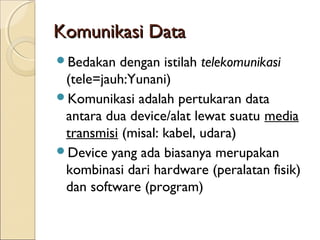

2. Komunikasi Data
Bedakan dengan istilah telekomunikasi
(tele=jauh:Yunani)
Komunikasi adalah pertukaran data
antara dua device/alat lewat suatu media
transmisi (misal: kabel, udara)
Device yang ada biasanya merupakan
kombinasi dari hardware (peralatan fisik)
dan software (program)

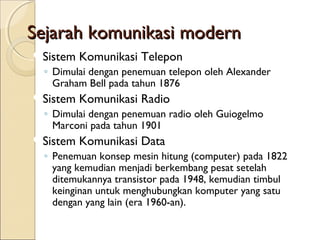

3. Sejarah komunikasi modern
Sistem Komunikasi Telepon
◦ Dimulai dengan penemuan telepon oleh Alexander
Graham Bell pada tahun 1876
Sistem Komunikasi Radio
◦ Dimulai dengan penemuan radio oleh Guiogelmo
Marconi pada tahun 1901
Sistem Komunikasi Data
◦ Penemuan konsep mesin hitung (computer) pada 1822
yang kemudian menjadi berkembang pesat setelah
ditemukannya transistor pada 1948, kemudian timbul
keinginan untuk menghubungkan komputer yang satu
dengan yang lain (era 1960-an).

4. Perkembangan hingga kini
Komunikasi telepon  jaringan ISDN (Integrated
Service by Digital Network), yaitu jaringan
komunikasi yang tidak hanya untuk komunikasi
suara (voice), tetapi juga bisa untuk data digital dan
video. multi-media
Komunikasi radio  jaringan radio seluler baik
yang seluler digital GSM, AMPS, dan lain-lain yang
sejenis, maupun yang berteknologi CDMA,
disamping jaringan radio non-seluler.
Komunikasi data/komputer  jaringan Internet
yang saat ini telah bisa melayani komunikasi FTP, e-
mail, Web, e-commerse, dan lain-lain  multi-
media

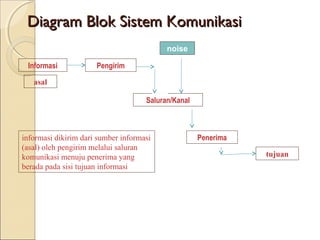

5. Diagram Blok Sistem Komunikasi
di dalam kanal, sinyal yang
noise
dikirim mengalami gangguan
Informasi Pengirim dari noise
asal
Saluran/Kanal
informasi dikirim dari sumber informasi Penerima Informasi
(asal) oleh pengirim melalui saluran
komunikasi menuju penerima yang tujuan
berada pada sisi tujuan informasi

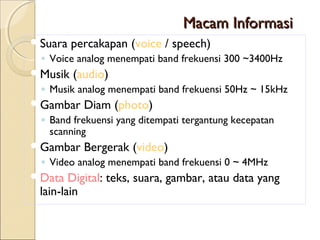

6. Macam Informasi
Suara percakapan (voice / speech)
◦ Voice analog menempati band frekuensi 300 ~3400Hz
Musik (audio)
◦ Musik analog menempati band frekuensi 50Hz ~ 15kHz
Gambar Diam (photo)
◦ Band frekuensi yang ditempati tergantung kecepatan
scanning
Gambar Bergerak (video)
◦ Video analog menempati band frekuensi 0 ~ 4MHz
Data Digital: teks, suara, gambar, atau data yang
lain-lain

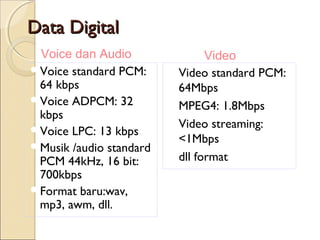

7. Data Digital
Voice dan Audio Video
Voice standard PCM: Video standard PCM:
64 kbps 64Mbps
Voice ADPCM: 32 MPEG4: 1.8Mbps
kbps
Video streaming:
Voice LPC: 13 kbps
<1Mbps
Musik /audio standard
dll format
PCM 44kHz, 16 bit:
700kbps
Format baru:wav,
mp3, awm, dll.

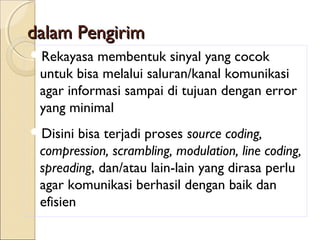

8. dalam Pengirim
Rekayasa membentuk sinyal yang cocok
untuk bisa melalui saluran/kanal komunikasi
agar informasi sampai di tujuan dengan error
yang minimal
Disini bisa terjadi proses source coding,
compression, scrambling, modulation, line coding,
spreading, dan/atau lain-lain yang dirasa perlu
agar komunikasi berhasil dengan baik dan
efisien

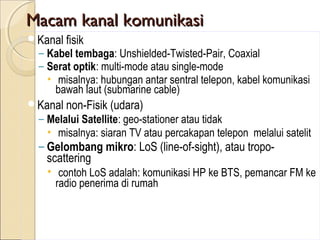

9. Macam kanal komunikasi
Kanal fisik
– Kabel tembaga: Unshielded-Twisted-Pair, Coaxial
– Serat optik: multi-mode atau single-mode
• misalnya: hubungan antar sentral telepon, kabel komunikasi
bawah laut (submarine cable)
Kanal non-Fisik (udara)
– Melalui Satellite: geo-stationer atau tidak
• misalnya: siaran TV atau percakapan telepon melalui satelit
– Gelombang mikro: LoS (line-of-sight), atau tropo-
scattering
• contoh LoS adalah: komunikasi HP ke BTS, pemancar FM ke
radio penerima di rumah

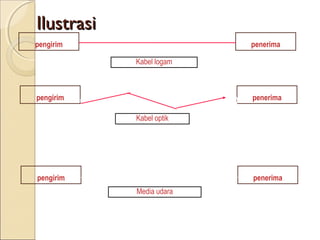

11. Ilustrasi
Sisi Sisi
pengirim penerima
Kabel logam
Sisi Sisi
pengirim penerima
Kabel optik
Sisi Sisi
pengirim penerima
Media udara

12. Distortion in Communication
DistorsiKomunikasi adalah perubahan makna
dari suatu informasi/pesan yang secara sengaja
mau pun tidak sengaja akan mengubah isi
informasi.
◦ Lost (=hilang)
◦ Destroyed (=rusak)
◦ Modified or Altered (=berubah)
Noise adalah gangguan-gangguan dalam
proses komunikasi yang bercampur dengan
(:mengacau) pesan yang sedang dikirim.

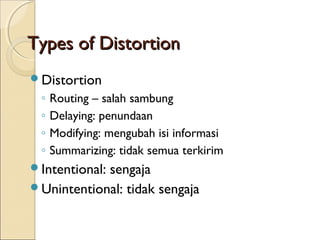

13. Types of Distortion
Distortion
◦ Routing – salah sambung
◦ Delaying: penundaan
◦ Modifying: mengubah isi informasi
◦ Summarizing: tidak semua terkirim
Intentional:
sengaja
Unintentional: tidak sengaja

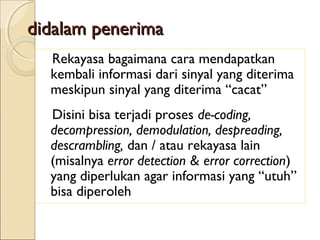

14. didalam penerima
Rekayasa bagaimana cara mendapatkan
kembali informasi dari sinyal yang diterima
meskipun sinyal yang diterima “cacat”
Disini bisa terjadi proses de-coding,
decompression, demodulation, despreading,
descrambling, dan / atau rekayasa lain
(misalnya error detection & error correction)
yang diperlukan agar informasi yang “utuh”
bisa diperoleh

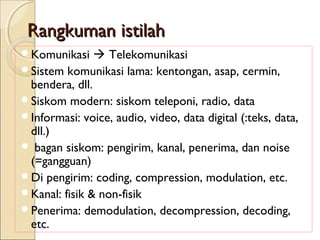

15. Rangkuman istilah
Komunikasi  Telekomunikasi
Sistem komunikasi lama: kentongan, asap, cermin,
bendera, dll.
Siskom modern: siskom teleponi, radio, data
Informasi: voice, audio, video, data digital (:teks, data,
dll.)
 bagan siskom: pengirim, kanal, penerima, dan noise
(=gangguan)
Di pengirim: coding, compression, modulation, etc.
Kanal: fisik & non-fisik
Penerima: demodulation, decompression, decoding,
etc.

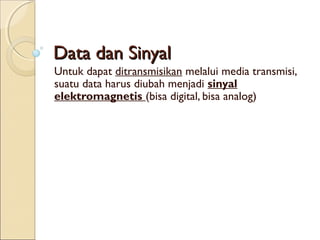

17. Data dan Sinyal
Untuk dapat ditransmisikan melalui media transmisi,
suatu data harus diubah menjadi sinyal
elektromagnetis (bisa digital, bisa analog)

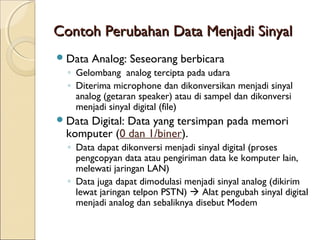

18. Contoh Perubahan Data Menjadi Sinyal
 Data Analog: Seseorang berbicara
◦ Gelombang analog tercipta pada udara
◦ Diterima microphone dan dikonversikan menjadi sinyal
analog (getaran speaker) atau di sampel dan dikonversi
menjadi sinyal digital (file)
 Data
Digital: Data yang tersimpan pada memori
komputer (0 dan 1/biner).
◦ Data dapat dikonversi menjadi sinyal digital (proses
pengcopyan data atau pengiriman data ke komputer lain,
melewati jaringan LAN)
◦ Data juga dapat dimodulasi menjadi sinyal analog (dikirim
lewat jaringan telpon PSTN)  Alat pengubah sinyal digital
menjadi analog dan sebaliknya disebut Modem

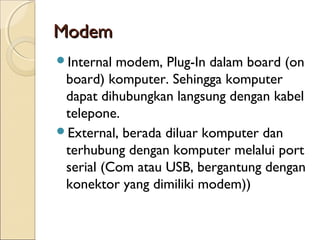

19. Modem
Internal modem, Plug-In dalam board (on
board) komputer. Sehingga komputer
dapat dihubungkan langsung dengan kabel
telepone.
External, berada diluar komputer dan
terhubung dengan komputer melalui port
serial (Com atau USB, bergantung dengan
konektor yang dimiliki modem))

20. Sinyal Analog dan Digital
pada Oscilloscope

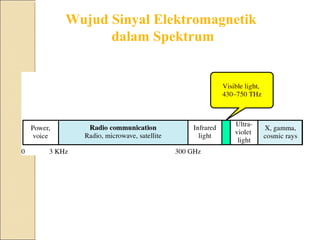

21. Wujud Sinyal Elektromagnetik
dalam Spektrum

22. Komponen Komunikasi Data
Message
Sender
Receiver
Media Transmisi
Protokol, termasuk error detection

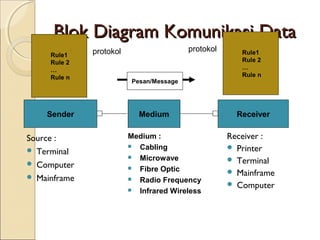

23. Blok Diagram Komunikasi Data
protokol protokol Rule1
Rule1
Rule 2 Rule 2
… …
Rule n Rule n
Pesan/Message
Sender Medium Receiver
Source : Medium : Receiver :
 Terminal
 Cabling  Printer
 Microwave  Terminal
 Computer
 Fibre Optic  Mainframe
 Mainframe  Radio Frequency
 Computer
 Infrared Wireless

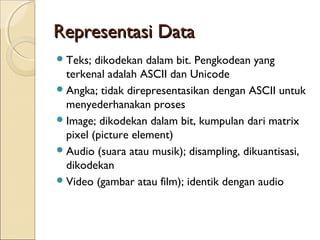

24. Representasi Data
 Teks; dikodekan dalam bit. Pengkodean yang
terkenal adalah ASCII dan Unicode
 Angka; tidak direpresentasikan dengan ASCII untuk
menyederhanakan proses
 Image; dikodekan dalam bit, kumpulan dari matrix
pixel (picture element)
 Audio (suara atau musik); disampling, dikuantisasi,
dikodekan
 Video (gambar atau film); identik dengan audio

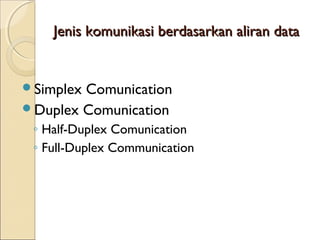

25. Jenis komunikasi berdasarkan aliran data
SimplexComunication
Duplex Comunication
◦ Half-Duplex Comunication
◦ Full-Duplex Communication

26. Simplex Comunication
Komunikasi satu arah, aliran data hanya satu
arah, contoh sistem komunikasi TV, Radio
broadcast, Mainframe ke monitor, keyboard ke
cpu, dll

27. Half-Duplex Comunication
Komunikasi dua arah, data
dapat mengalir kedua
arah secara bergantian,
hanya satu arah saja pada
suatu saat. Contoh pada
Sistem Walkie-talkies,
Komunikasi antar
komputer di jaringan
komputer

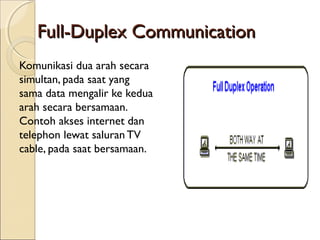

28. Full-Duplex Communication
Komunikasi dua arah secara
simultan, pada saat yang
sama data mengalir ke kedua
arah secara bersamaan.
Contoh akses internet dan
telephon lewat saluran TV
cable, pada saat bersamaan.
