1. KOMUNIKASI DATA
 AYU DEWI SARTIKA
 41812120213

2. KONSEP DASAR KOMUNIKASI DATA
Komunikasi data adalah pengiriman data menggunakan transmisi elektronik dari
terminal atau komputer satu ke terminal atau komputer lain. Sistem yang
memungkinkan terjadinya transmisi data disebut jaringan komunikasi data.
Tiga elemen utama komunikasi data :
Sumber
Data
Media
Transmisi
Penerima
Data
Sumber Data : elemen yang bertugas mengirimkan informasi / data, contoh ;
telepon, fax, terminal dll
Media Transmisi : media yang digunakan untuk mengirimkan data dari sumber
data ke penerima data
Penerima Data : elemen yang bertugas menerima informasi / data, contoh ;
telepon, fax, terminal dll.

3. MEDIA TRANSMISI
 Adalah media yang menghubungkan antara pengirim dan penerima informasi
(data), karena jarak yang jauh, maka data terlebih dahulu diubah menjadi
kode/isyarat, dan isyarat inilah yang akan dimanipulasi dengan berbagai macam
cara untuk diubah kembali menjadi data.
Macam-macam media transmisi:
1. Guided (Kabel)
a. Coaxial Cable
Kabel ini merupakan kabel yang paling banyak digunakan pada LAN, karena
memiliki perlindungan terhadap derau yang lebih tinggi, murah, dan mampu
mengirimkan data dengan kecepatan standar.
b. Fiber Optic Cable
Fiber Optic Cable dibuat dari serabut-serabut kaca (optical fibers) yang tipis
dengan diameter sebesar diameter rambut manusia, mempunyai kecepatan
pengiriman data sampai 10 kali lebih besar dari coaxial cable.

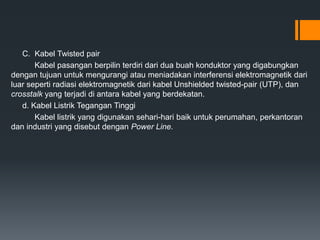

4. C. Kabel Twisted pair
Kabel pasangan berpilin terdiri dari dua buah konduktor yang digabungkan
dengan tujuan untuk mengurangi atau meniadakan interferensi elektromagnetik dari
luar seperti radiasi elektromagnetik dari kabel Unshielded twisted-pair (UTP), dan
crosstalk yang terjadi di antara kabel yang berdekatan.
d. Kabel Listrik Tegangan Tinggi
Kabel listrik yang digunakan sehari-hari baik untuk perumahan, perkantoran
dan industri yang disebut dengan Power Line.

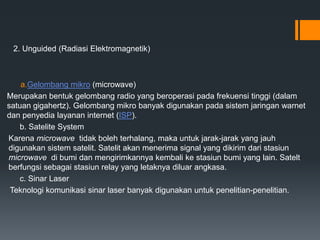

5. 2. Unguided (Radiasi Elektromagnetik)
a.Gelombang mikro (microwave)
Merupakan bentuk gelombang radio yang beroperasi pada frekuensi tinggi (dalam
satuan gigahertz). Gelombang mikro banyak digunakan pada sistem jaringan warnet
dan penyedia layanan internet (ISP).
b. Satelite System
Karena microwave tidak boleh terhalang, maka untuk jarak-jarak yang jauh
digunakan sistem satelit. Satelit akan menerima signal yang dikirim dari stasiun
microwave di bumi dan mengirimkannya kembali ke stasiun bumi yang lain. Satelt
berfungsi sebagai stasiun relay yang letaknya diluar angkasa.
c. Sinar Laser
Teknologi komunikasi sinar laser banyak digunakan untuk penelitian-penelitian.

6. TIPE CHANNEL TRANSMISI
1. One Way Transmision : Transmisi data hanya arah (Simplex), misalnya
telegram, siaran Radio, Televisi, dsb.
2. Either Way Transmision : Transmisi data bisa dua arah secara bergantian (Half
Duplex – HDX), misalnya telegram, faksimil, handy talky, dsb.
3. Both Way Transmision : Transmisi data bisa dua arah secara langsung (Full
Duplex – FDX), misalnya komunikasi lewat telepon.

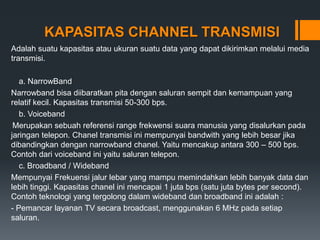

7. KAPASITAS CHANNEL TRANSMISI
Adalah suatu kapasitas atau ukuran suatu data yang dapat dikirimkan melalui media
transmisi.
a. NarrowBand
Narrowband bisa diibaratkan pita dengan saluran sempit dan kemampuan yang
relatif kecil. Kapasitas transmisi 50-300 bps.
b. Voiceband
Merupakan sebuah referensi range frekwensi suara manusia yang disalurkan pada
jaringan telepon. Chanel transmisi ini mempunyai bandwith yang lebih besar jika
dibandingkan dengan narrowband chanel. Yaitu mencakup antara 300 – 500 bps.
Contoh dari voiceband ini yaitu saluran telepon.
c. Broadband / Wideband
Mempunyai Frekuensi jalur lebar yang mampu memindahkan lebih banyak data dan
lebih tinggi. Kapasitas chanel ini mencapai 1 juta bps (satu juta bytes per second).
Contoh teknologi yang tergolong dalam wideband dan broadband ini adalah :
- Pemancar layanan TV secara broadcast, menggunakan 6 MHz pada setiap
saluran.

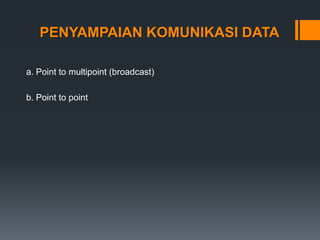

8. PENYAMPAIAN KOMUNIKASI DATA
a. Point to multipoint (broadcast)
b. Point to point

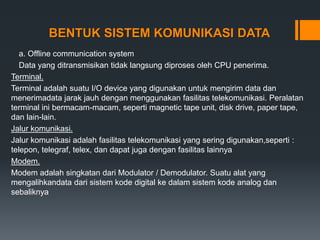

9. BENTUK SISTEM KOMUNIKASI DATA
a. Offline communication system
Data yang ditransmisikan tidak langsung diproses oleh CPU penerima.
Terminal.
Terminal adalah suatu I/O device yang digunakan untuk mengirim data dan
menerimadata jarak jauh dengan menggunakan fasilitas telekomunikasi. Peralatan
terminal ini bermacam-macam, seperti magnetic tape unit, disk drive, paper tape,
dan lain-lain.
Jalur komunikasi.
Jalur komunikasi adalah fasilitas telekomunikasi yang sering digunakan,seperti :
telepon, telegraf, telex, dan dapat juga dengan fasilitas lainnya
Modem.
Modem adalah singkatan dari Modulator / Demodulator. Suatu alat yang
mengalihkandata dari sistem kode digital ke dalam sistem kode analog dan
sebaliknya

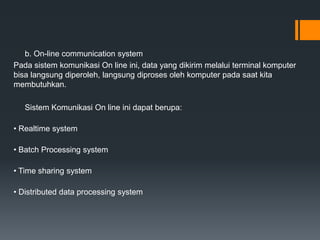

10. b. On-line communication system
Pada sistem komunikasi On line ini, data yang dikirim melalui terminal komputer
bisa langsung diperoleh, langsung diproses oleh komputer pada saat kita
membutuhkan.
Sistem Komunikasi On line ini dapat berupa:
• Realtime system
• Batch Processing system
• Time sharing system
• Distributed data processing system

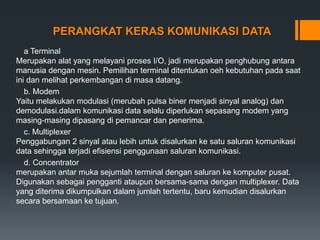

11. PERANGKAT KERAS KOMUNIKASI DATA
a Terminal
Merupakan alat yang melayani proses I/O, jadi merupakan penghubung antara
manusia dengan mesin. Pemilihan terminal ditentukan oeh kebutuhan pada saat
ini dan melihat perkembangan di masa datang.
b. Modem
Yaitu melakukan modulasi (merubah pulsa biner menjadi sinyal analog) dan
demodulasi.dalam komunikasi data selalu diperlukan sepasang modem yang
masing-masing dipasang di pemancar dan penerima.
c. Multiplexer
Penggabungan 2 sinyal atau lebih untuk disalurkan ke satu saluran komunikasi
data sehingga terjadi efisiensi penggunaan saluran komunikasi.
d. Concentrator
merupakan antar muka sejumlah terminal dengan saluran ke komputer pusat.
Digunakan sebagai pengganti ataupun bersama-sama dengan multiplexer. Data
yang diterima dikumpulkan dalam jumlah tertentu, baru kemudian disalurkan
secara bersamaan ke tujuan.

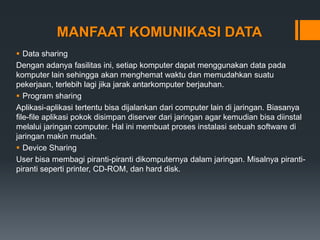

12. MANFAAT KOMUNIKASI DATA
 Data sharing
Dengan adanya fasilitas ini, setiap komputer dapat menggunakan data pada
komputer lain sehingga akan menghemat waktu dan memudahkan suatu
pekerjaan, terlebih lagi jika jarak antarkomputer berjauhan.
 Program sharing
Aplikasi-aplikasi tertentu bisa dijalankan dari computer lain di jaringan. Biasanya
file-file aplikasi pokok disimpan diserver dari jaringan agar kemudian bisa diinstal
melalui jaringan computer. Hal ini membuat proses instalasi sebuah software di
jaringan makin mudah.
 Device Sharing
User bisa membagi piranti-piranti dikomputernya dalam jaringan. Misalnya piranti-
piranti seperti printer, CD-ROM, dan hard disk.

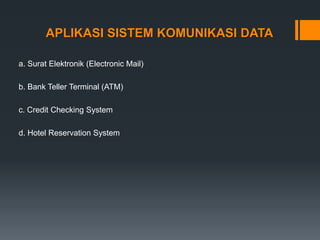

13. APLIKASI SISTEM KOMUNIKASI DATA
a. Surat Elektronik (Electronic Mail)
b. Bank Teller Terminal (ATM)
c. Credit Checking System
d. Hotel Reservation System

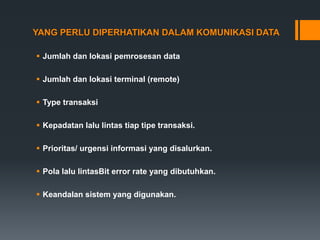

14. YANG PERLU DIPERHATIKAN DALAM KOMUNIKASI DATA
 Jumlah dan lokasi pemrosesan data
 Jumlah dan lokasi terminal (remote)
 Type transaksi
 Kepadatan lalu lintas tiap tipe transaksi.
 Prioritas/ urgensi informasi yang disalurkan.
 Pola lalu lintasBit error rate yang dibutuhkan.
 Keandalan sistem yang digunakan.

15. TERIMA KASIH
