1. KOMUNIKASI DATA
Nama : Dita Founciana Safitri
NIM : 41812120030
Pengantar Teknologi Informasi
Universitas Mercubuana

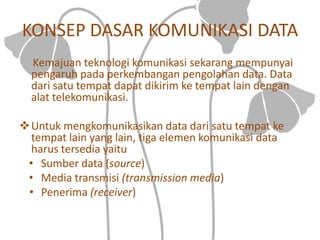

2. KONSEP DASAR KOMUNIKASI DATA
Kemajuan teknologi komunikasi sekarang mempunyai
pengaruh pada perkembangan pengolahan data. Data
dari satu tempat dapat dikirim ke tempat lain dengan
alat telekomunikasi.
Untuk mengkomunikasikan data dari satu tempat ke
tempat lain yang lain, tiga elemen komunikasi data
harus tersedia yaitu
• Sumber data (source)
• Media transmisi (transmission media)
• Penerima (receiver)

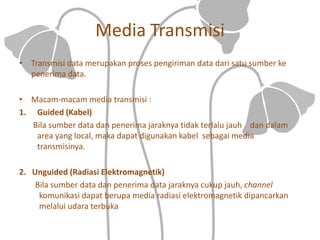

3. Media Transmisi
• Transmisi data merupakan proses pengiriman data dari satu sumber ke
penerima data.
• Macam-macam media transmisi :
1. Guided (Kabel)
Bila sumber data dan penerima jaraknya tidak terlalu jauh dan dalam
area yang local, maka dapat digunakan kabel sebagai media
transmisinya.
2. Unguided (Radiasi Elektromagnetik)
Bila sumber data dan penerima data jaraknya cukup jauh, channel
komunikasi dapat berupa media radiasi elektromagnetik dipancarkan
melalui udara terbuka
4. 1. Guided (Kabel)
• Coaxial Cable
merupakan kabel yang dibungkus dengan metal yang
lembek, dan mempunyai tingkat transmisi data yang
lebih tinggi dibandingkan dengan kabel biasa
• Fiber Optic Cable
dibuat dari serabut-serabut kaca (optical fibers) yang
tipis dengan diameter sebesar diameter rambut
manusia, mempunyai kecepatan pengiriman data
sampai 10 kali lebih besar dari coaxial cable.

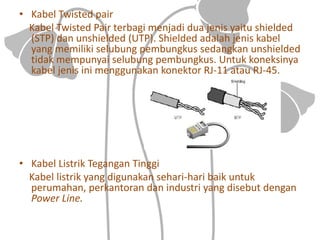

5. • Kabel Twisted pair
Kabel Twisted Pair terbagi menjadi dua jenis yaitu shielded
(STP) dan unshielded (UTP). Shielded adalah jenis kabel
yang memiliki selubung pembungkus sedangkan unshielded
tidak mempunyai selubung pembungkus. Untuk koneksinya
kabel jenis ini menggunakan konektor RJ-11 atau RJ-45.
• Kabel Listrik Tegangan Tinggi
Kabel listrik yang digunakan sehari-hari baik untuk
perumahan, perkantoran dan industri yang disebut dengan
Power Line.

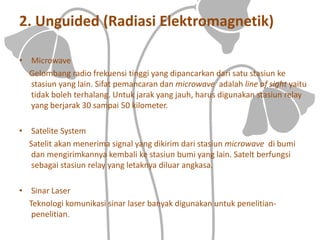

6. 2. Unguided (Radiasi Elektromagnetik)
• Microwave
Gelombang radio frekuensi tinggi yang dipancarkan dari satu stasiun ke
stasiun yang lain. Sifat pemancaran dan microwave adalah line of sight yaitu
tidak boleh terhalang. Untuk jarak yang jauh, harus digunakan stasiun relay
yang berjarak 30 sampai 50 kilometer.
• Satelite System
Satelit akan menerima signal yang dikirim dari stasiun microwave di bumi
dan mengirimkannya kembali ke stasiun bumi yang lain. Satelt berfungsi
sebagai stasiun relay yang letaknya diluar angkasa.
• Sinar Laser
Teknologi komunikasi sinar laser banyak digunakan untuk penelitian-
penelitian.

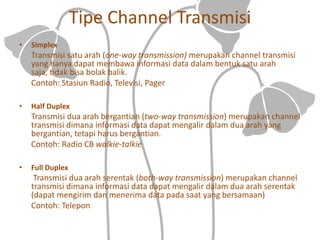

7. Tipe Channel Transmisi
• Simplex
Transmisi satu arah (one-way transmission) merupakan channel transmisi
yang hanya dapat membawa informasi data dalam bentuk satu arah
saja, tidak bisa bolak balik.
Contoh: Stasiun Radio, Televisi, Pager
• Half Duplex
Transmisi dua arah bergantian (two-way transmission) merupakan channel
transmisi dimana informasi data dapat mengalir dalam dua arah yang
bergantian, tetapi harus bergantian.
Contoh: Radio CB walkie-talkie
• Full Duplex
Transmisi dua arah serentak (both-way transmission) merupakan channel
transmisi dimana informasi data dapat mengalir dalam dua arah serentak
(dapat mengirim dan menerima data pada saat yang bersamaan)
Contoh: Telepon

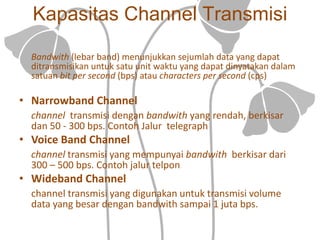

8. Kapasitas Channel Transmisi
Bandwith (lebar band) menunjukkan sejumlah data yang dapat
ditransmisikan untuk satu unit waktu yang dapat dinyatakan dalam
satuan bit per second (bps) atau characters per second (cps)
• Narrowband Channel
channel transmisi dengan bandwith yang rendah, berkisar
dan 50 - 300 bps. Contoh Jalur telegraph
• Voice Band Channel
channel transmisi yang mempunyai bandwith berkisar dari
300 – 500 bps. Contoh jalur telpon
• Wideband Channel
channel transmisi yang digunakan untuk transmisi volume
data yang besar dengan bandwith sampai 1 juta bps.

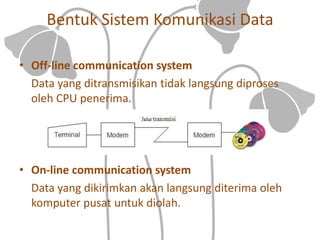

10. Bentuk Sistem Komunikasi Data
• Off-line communication system
Data yang ditransmisikan tidak langsung diproses
oleh CPU penerima.
• On-line communication system
Data yang dikirimkan akan langsung diterima oleh
komputer pusat untuk diolah.

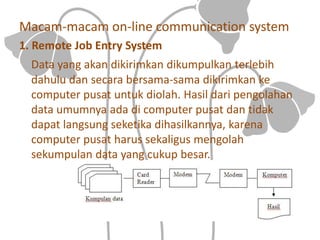

11. Macam-macam on-line communication system
1. Remote Job Entry System
Data yang akan dikirimkan dikumpulkan terlebih
dahulu dan secara bersama-sama dikirimkan ke
computer pusat untuk diolah. Hasil dari pengolahan
data umumnya ada di computer pusat dan tidak
dapat langsung seketika dihasilkannya, karena
computer pusat harus sekaligus mengolah
sekumpulan data yang cukup besar.
12. 2. Realtime system
Suatu realtime system
memungkinkan untuk
mengirimkan data ke
pusat computer, diolah di
pusat computer seketika
pada saat data diterima
dan mengirimkan kembali
hasil pengolahan ke
pengirim data saat itu
juga.
Contoh: pemesanan tiket
pesawat

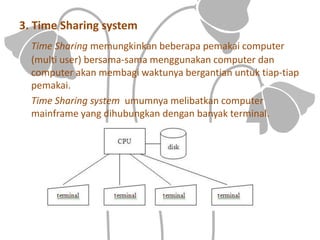

13. 3. Time Sharing system
Time Sharing memungkinkan beberapa pemakai computer
(multi user) bersama-sama menggunakan computer dan
computer akan membagi waktunya bergantian untuk tiap-tiap
pemakai.
Time Sharing system umumnya melibatkan computer
mainframe yang dihubungkan dengan banyak terminal.

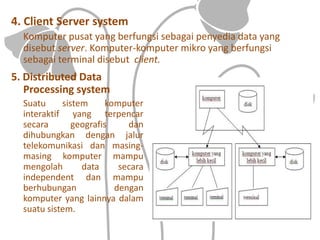

14. 4. Client Server system
Komputer pusat yang berfungsi sebagai penyedia data yang
disebut server. Komputer-komputer mikro yang berfungsi
sebagai terminal disebut client.
5. Distributed Data
Processing system
Suatu sistem komputer
interaktif yang terpencar
secara geografis dan
dihubungkan dengan jalur
telekomunikasi dan masing-
masing komputer mampu
mengolah data secara
independent dan mampu
berhubungan dengan
komputer yang lainnya dalam
suatu sistem.

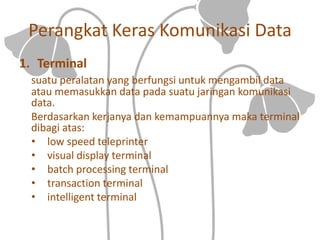

15. Perangkat Keras Komunikasi Data
1. Terminal
suatu peralatan yang berfungsi untuk mengambil data
atau memasukkan data pada suatu jaringan komunikasi
data.
Berdasarkan kerjanya dan kemampuannya maka terminal
dibagi atas:
• low speed teleprinter
• visual display terminal
• batch processing terminal
• transaction terminal
• intelligent terminal

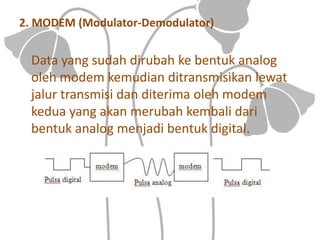

16. 2. MODEM (Modulator-Demodulator)
Data yang sudah dirubah ke bentuk analog
oleh modem kemudian ditransmisikan lewat
jalur transmisi dan diterima oleh modem
kedua yang akan merubah kembali dari
bentuk analog menjadi bentuk digital.
17. 3. Multiplexer
Multiplexer atau mux adalah suatu alat yang memungkinkan
beberapa signal komunikasi menggunakan sebuah channel
transmisi bersama-sama. Tujuan digunakan multiplexer adalah
menghemat biaya transmisi. Bila beberapa terminal
mempunyai kecepatan rendah berada jauh dari pusat
computer dan masing-masing terminal menggunakan sebuah
channel transmisi kapasitas rendah sendiri-sendiri maka biaya
transmisinya secara keseluruhan akan mahal.
4. Digital Concentrator
Concentrator mempunyai fungsi yang sama dengan
multiplexer. Concentrator lebih mahal dibandingkan dengan
multiplexer, karena concentrator dapat mengatur bentuk dari
arus data sebelum digabung ke channel transmisi kapasitas
tinggi dan biasanya mempunyai suatu simpanan luar
tersendiri (mass storage).
19. Aplikasi Sistem Komunikasi Data
• Surat Elektronik (Electronic Mail)
• Bank Teller Terminal (ATM)
• Credit Checking System
• Hotel Reservation System
• Traffic Control System
• Police Emergency System
• Airline Seat Reservation System
