Generator ac (rev)

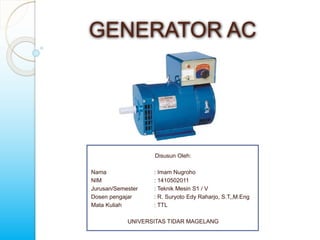

1. GENERATOR AC
Disusun Oleh:
Nama : Imam Nugroho
NIM : 1410502011
Jurusan/Semester : Teknik Mesin S1 / V
Dosen pengajar : R. Suryoto Edy Raharjo, S.T,,M.Eng
Mata Kuliah : TTL
UNIVERSITAS TIDAR MAGELANG
2. Pengertian Generator
AC
Generator adalah mesin yang dapat mengubah tenaga
mekanis menjadi tenaga listrik melalui proses induksi
elektromagnetik. Generator ini memperoleh energi mekanis
dari prime mover atau penggerak mula.
3. Jenis Generator AC
BERDASARKAN
1. Letak kutub :
generator kutub dalam : medan magnet terletak pada rotor.
generator kutub luar : medan magnet terletak pada stator.
2. Putaran medan:
generator sinkron
generator asinkron
3. Arus yang dibangkitkan :
generator (DC)
generator (AC)
4. Dilihat dari fasanya :
generator satu fasa
generator tiga fasa
5. Bentuk rotornya :
generator rotor kutub menonjol (rpm rendah)
generator rotor kutub rata / silindris (rpm tinggi)
4. Konstruksi Generator Ac
Generator terdiri dari dua bagian yang paling utama, yaitu:
1. Bagian yang diam (stator).
2. Bagian yang bergerak (rotor).
5. Komponen Generator AC
-Rotor
Terbuat dari besi karbon yang ditempatkan magnet permanen
(NdFeB) pada permukaannya sejumlah 12.
-Stator
Terbuat dari koil atau beberapa kumparan dari kawat tembaga yang
dilapisi oleh bahan isolator, jumlah kumparan menentukan tegangan
yang bisa dikeluarkan oleh generator tersebut.
6. Prinsip Kerja Generator Listrik
Prinsip dasar generator arus bolak-balik menggunakan hukum
Faraday yang menyatakan jika sebatang penghantar berada pada
medan magnet yang berubah-ubah, maka pada penghantar tersebut
akan terbentuk gaya gerak listrik. proses terjadinya tenaga mekanik
tenaga listrik ada beberapa syarat .
- Adany fluks yang ditimbukan oleh dua buah kutub magnet.
- Adanya kawat penghantar.
- Adanya putaran menyebabkan penghantar memotong fluks 2
10. KERJA PARALEL GENERATOR
Aspek sinkronisasi
Torsi penyingkron/penolak
Pengatur tegangan otomatis (AVR)
Pengatur bahan bakar/uap/gas (Governor)
Aspek pembebanan/pembagian beban
Generator AC Pararel
11. Rugi rotasi : besarnya tergantung kecepatan n, tetapi biasanya
dianggap tetap.
Rugi tembaga : besarnya tergantung pada arus beban.
Rugi-rugi berupa panas – suhu naik – membahayakan isolasi. Mesin
dianjurkan untuk dibebani tidak melampaui beban nominalnya.
Rugi - Rugi
5. Bentuk rotornya :
a. generator rotor kutub menonjol digunakan pada generator dengan rpm rendah seperti PLTA dan PLTD
b. generator rotor kutub rata (silindris) biasa digunakan pada pembangkit listrik / generator dengan putaran rpm tinggi seperti PLTG dan PLTU
KERJA PARALEL GENERATOR
Aspek sinkronisasi
Perhatian terhadap urutan fase (khusus untuk awal instalasi/sehabis perbaikan)
Penyamaan tegangan
pengendalian putaran penggerak mula
pengendalian arus eksitasi kumparan medan
Penyamaan frekuensi
pengendalian putaran penggerak mula
Penyamaan fase
pengendalian pemercepat putaran penggerak mula
Torsi penyingkron/penolak
Tingkah laku generator pasca sinkron akibat ayunan pembebanan
Pengatur tegangan otomatis (AVR)
Pengatur bahan bakar/uap/gas (Governor)
Aspek pembebanan/pembagian beban
Pengaturan arus eksitasi oleh AVR otomatis/manual
Pengaturan putaran oleh governor
