Download as PDF, PPTX
![寄与率
25階の匠大塚
HW01Fはモバイ
ルWifiっぽい
72
[(-0.75174650644165308, 'Endo_Lighting_GW_BC863D'),
(-0.32922164450111607, '203Za-479863'),
(-0.16863513660418045, 'CB_PERSONAL'),
(-0.15253474410936466, 'takumi-otsuka'),
(-0.13745041107642145, '305ZT-OPRO7'),
(-0.11052354781540112, 'takumi-office'),
(-0.10845149321438578, 'GUEST@CYBOZU'),
(0.0, 'URoad-9BFA78'),
(0.0, 'URoadWPS-9BFA79'),
(0.0, 'logitecgameuser'),
(8.2469479800687644e-06, 'CWLOG'),
(0.0086698186017501577, 'D_MAC_VOICE'),
(0.014008637452839746, 'Den of Cavy'),
(0.037548926177205628, 'aterm-d2be63-gw'),
(0.047522837348979427, 'aterm-d2be63-g'),
(0.15630282157435069, 'CBWIRELESSLAN'),
(0.16803078872845839, 'HW01F-B37A33'),
(0.24211192295107467, 'HW01F-B369AF'),
(0.30078688910126239, 'SlankDevNet'),
(0.33380203768152689, 'HW01F-B378EB'),
(0.46999316370163002, 'GL06P-0863615DD918'),
(0.50892947486630757, 'Cykoknak')]](https://image.slidesharecdn.com/esp8266ex-160912080456/85/ESP8266EX-72-320.jpg)
ESP8266EXで位置推定
- 1.
- 2.

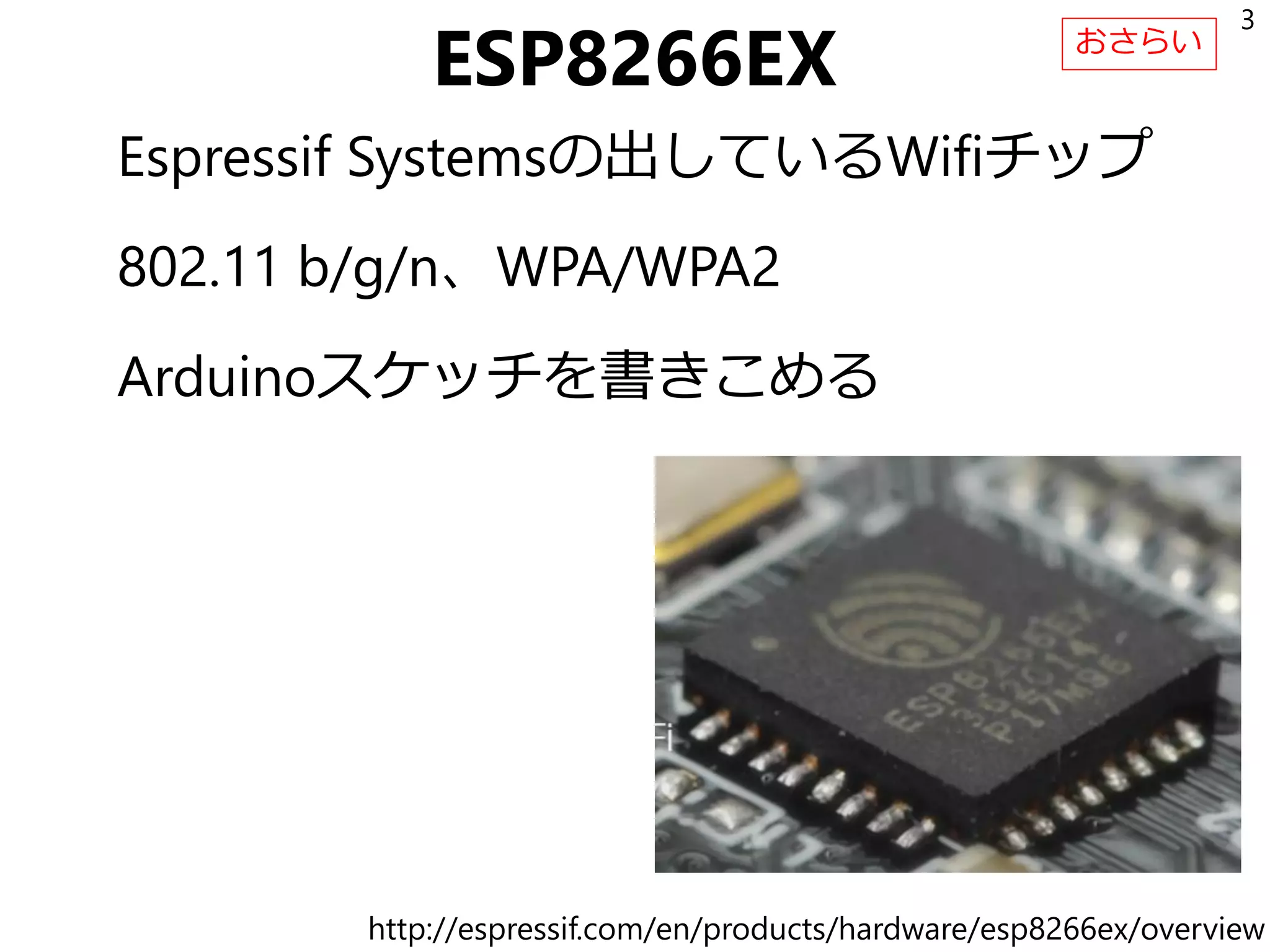

- 3.

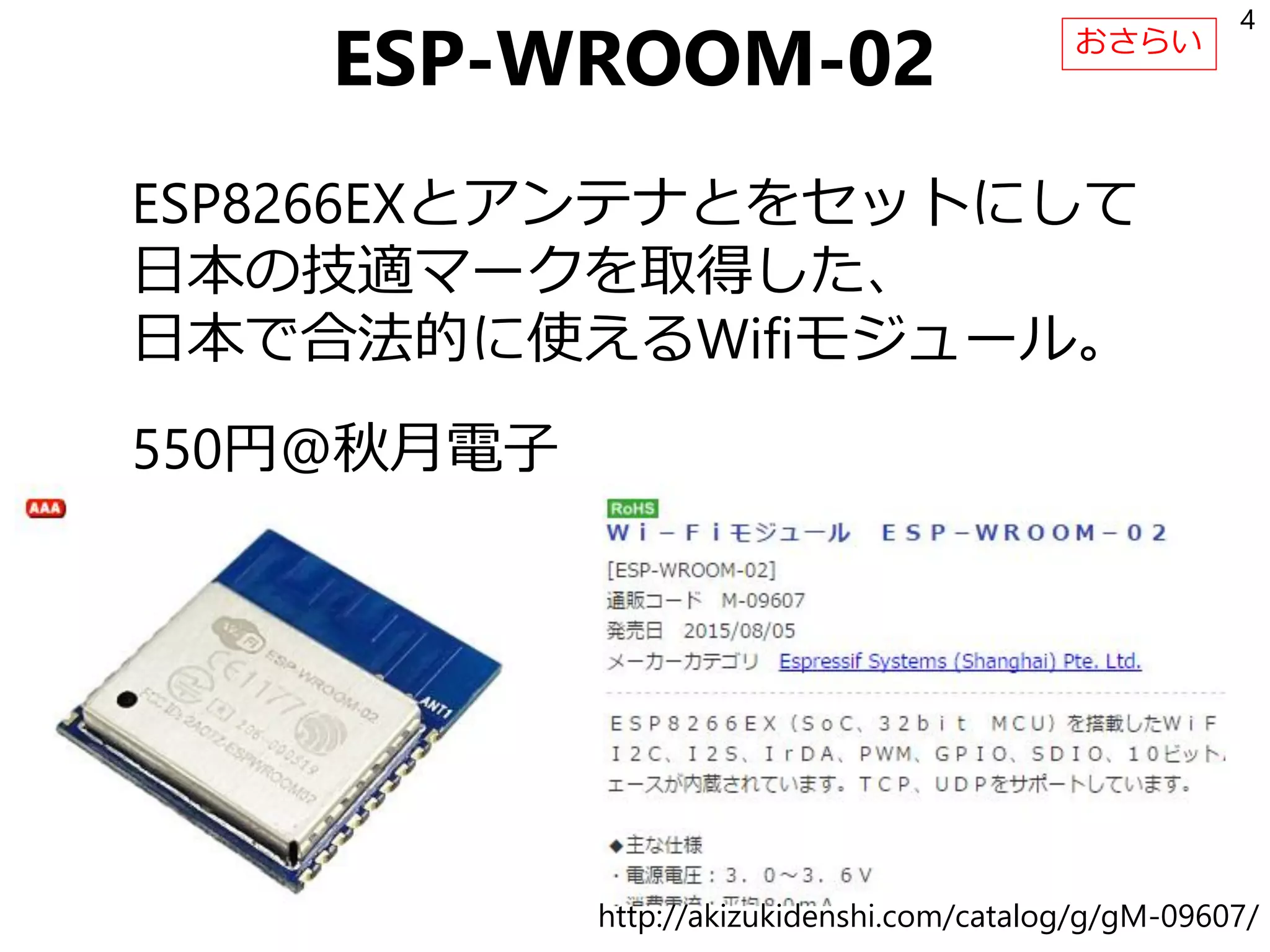

- 4.

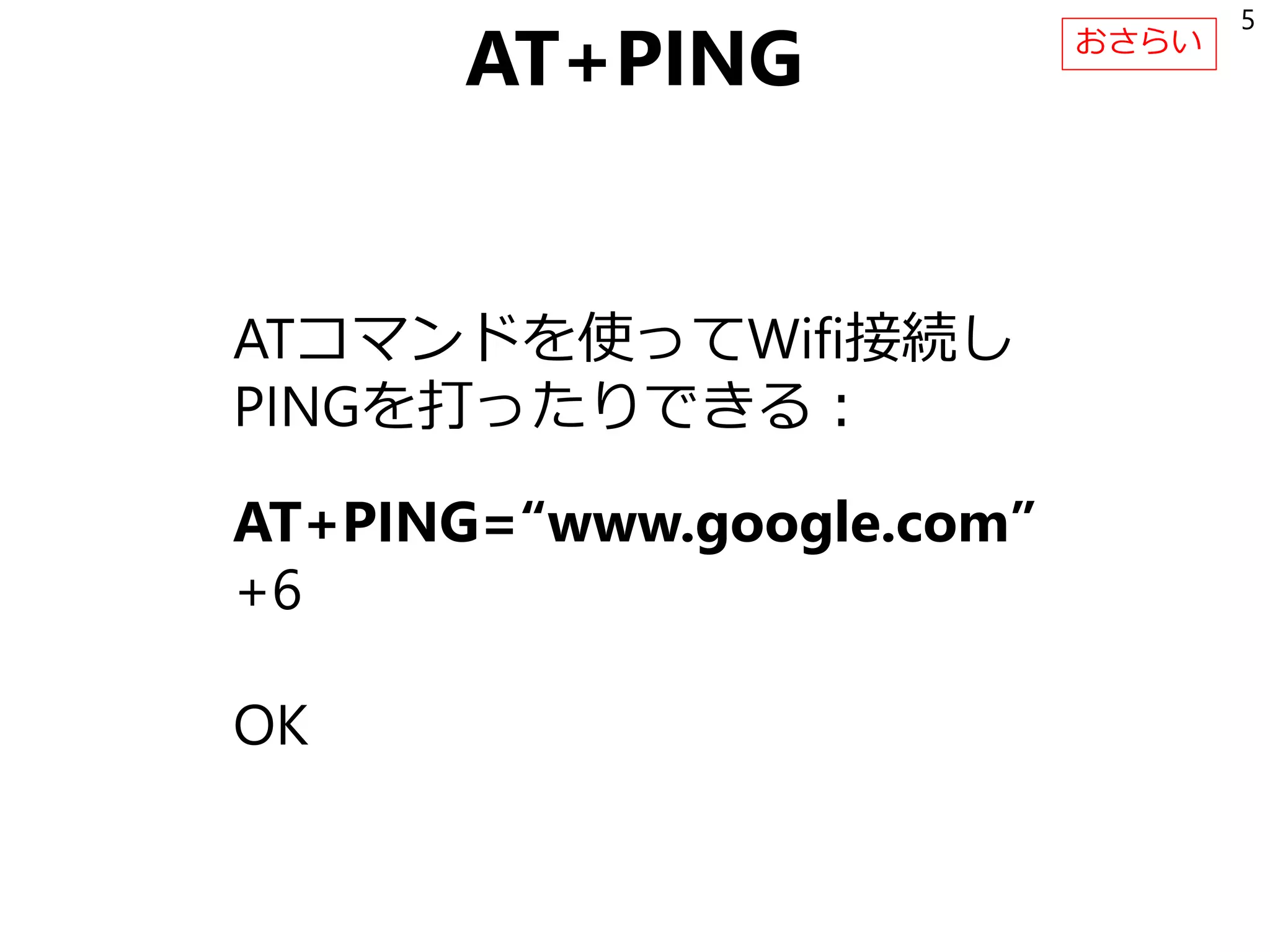

- 5.

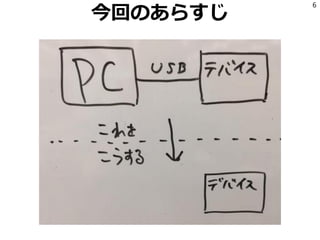

- 6.

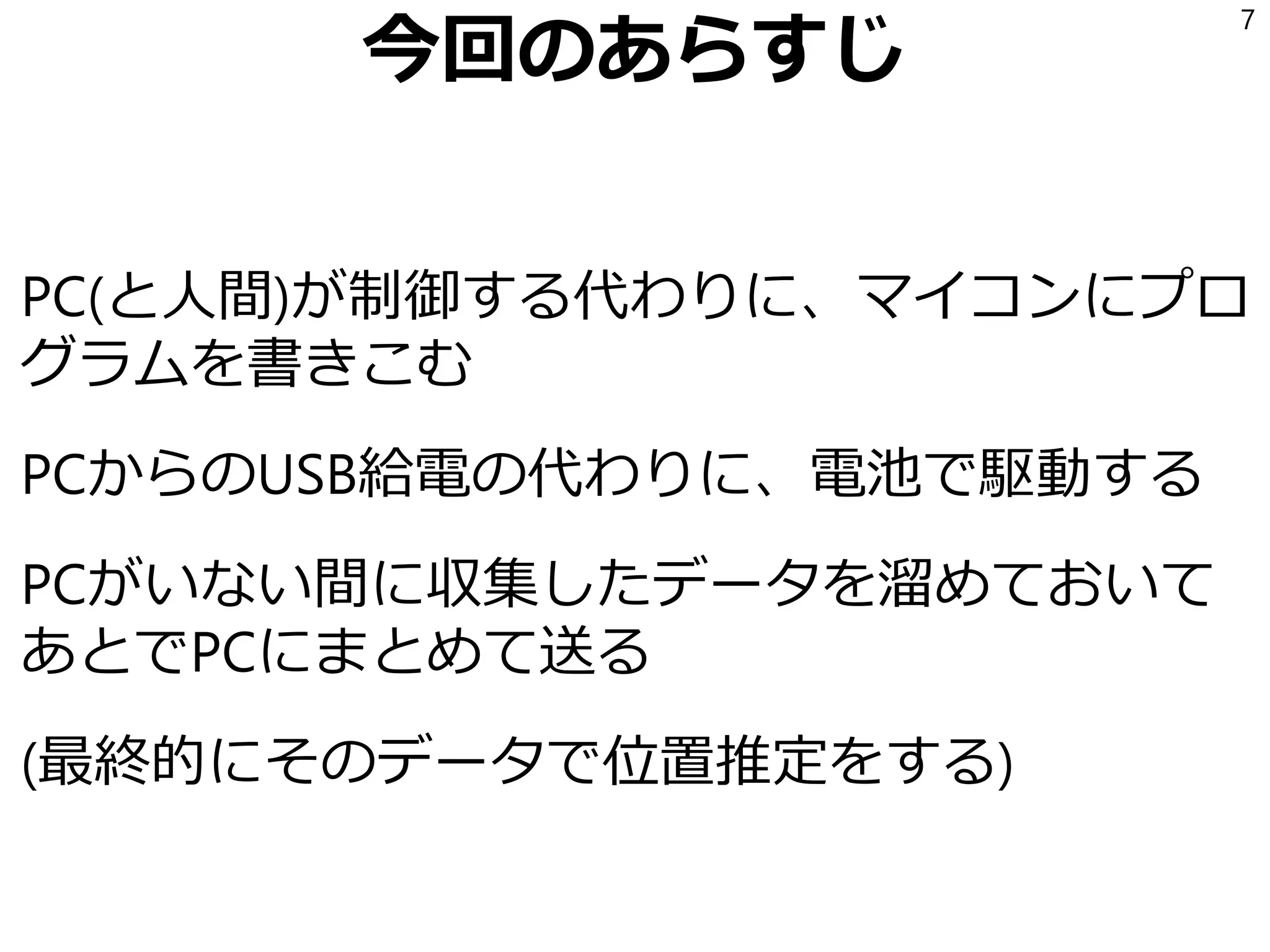

- 7.

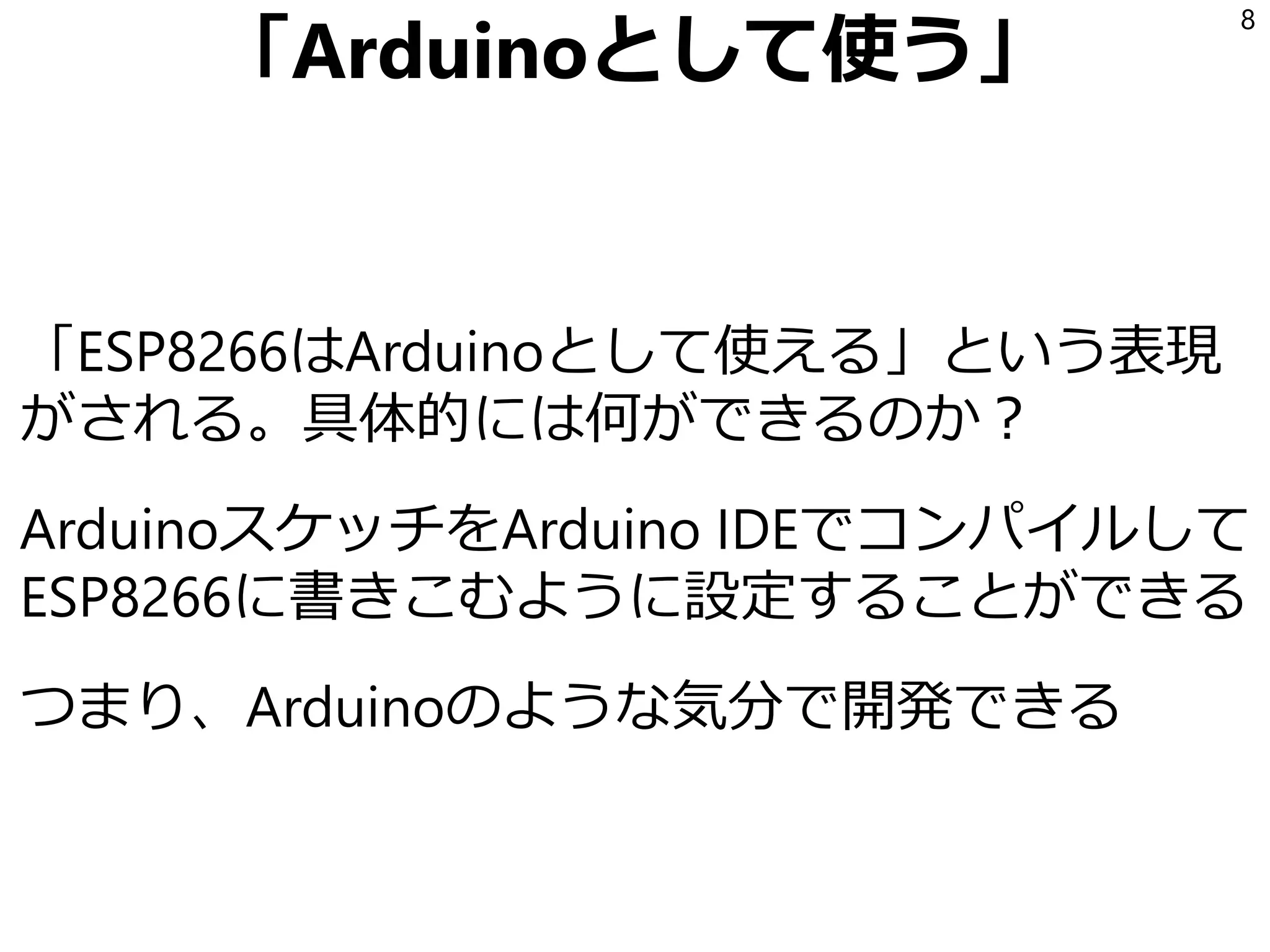

- 8.

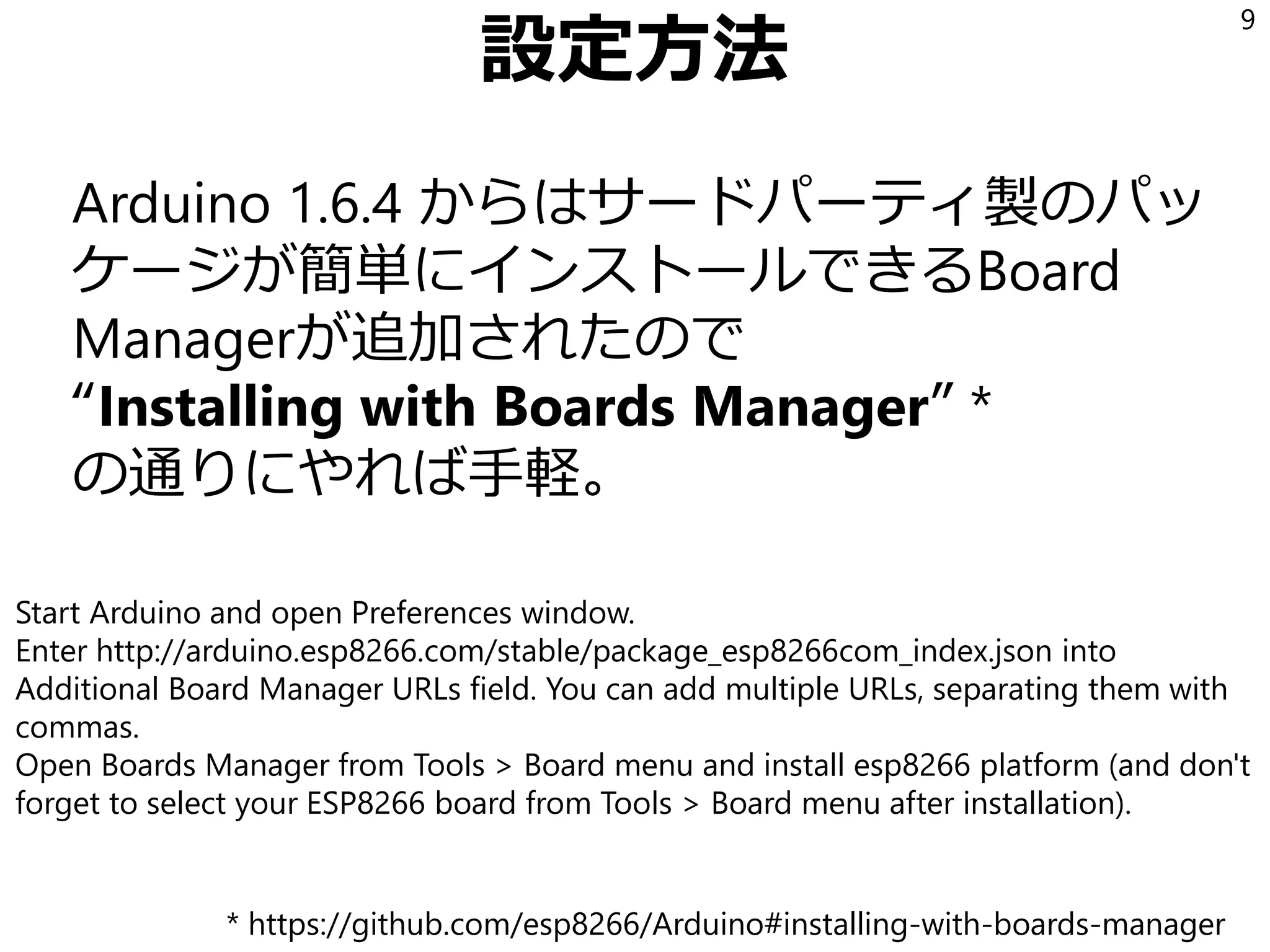

- 9. 設定方法 Arduino 1.6.4 からはサードパーティ製のパッ ケージが簡単にインストールできるBoard Managerが追加されたので “Installingwith Boards Manager” * の通りにやれば手軽。 9 * https://github.com/esp8266/Arduino#installing-with-boards-manager Start Arduino and open Preferences window. Enter http://arduino.esp8266.com/stable/package_esp8266com_index.json into Additional Board Manager URLs field. You can add multiple URLs, separating them with commas. Open Boards Manager from Tools > Board menu and install esp8266 platform (and don't forget to select your ESP8266 board from Tools > Board menu after installation).
- 10.

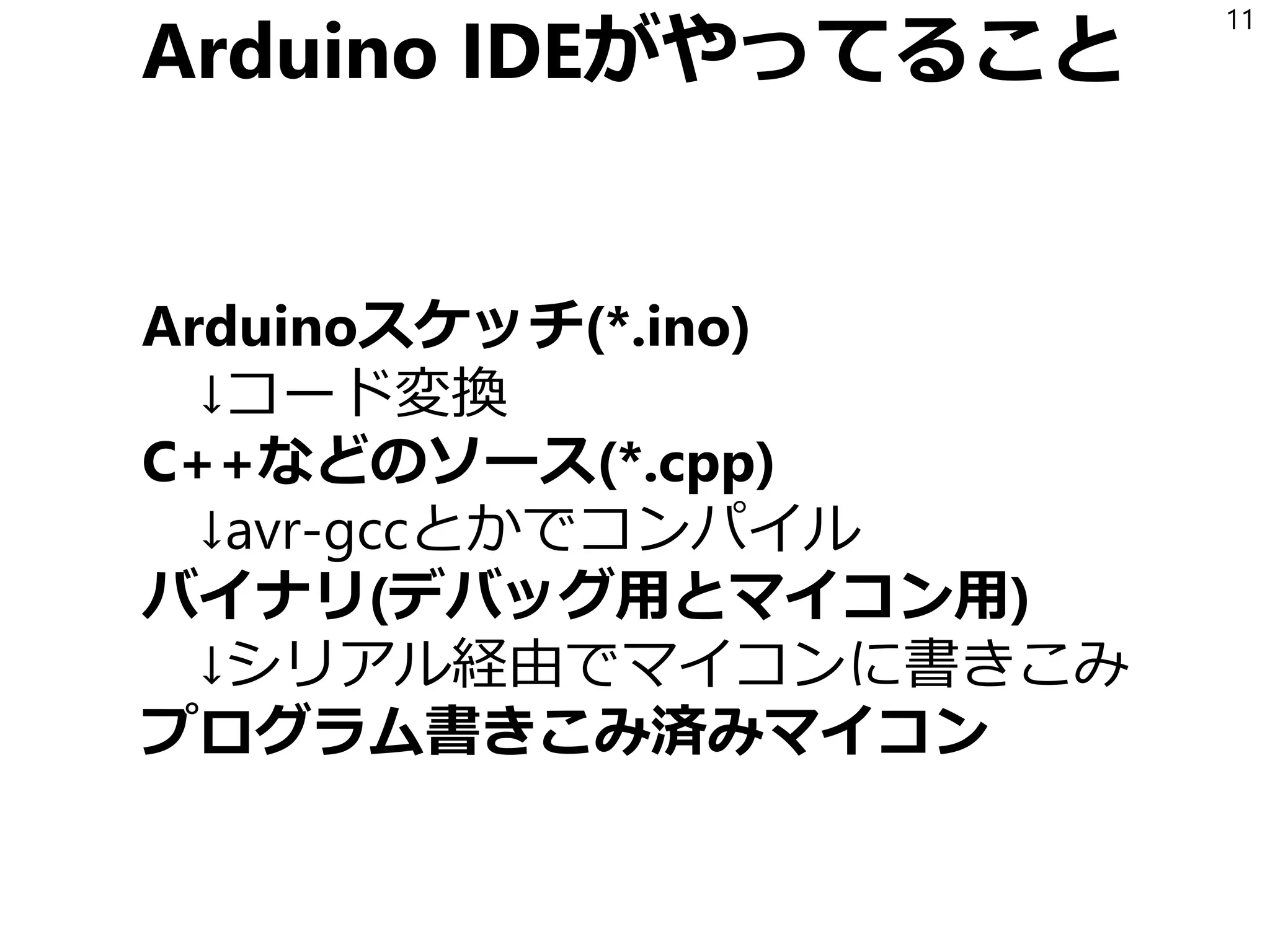

- 11.

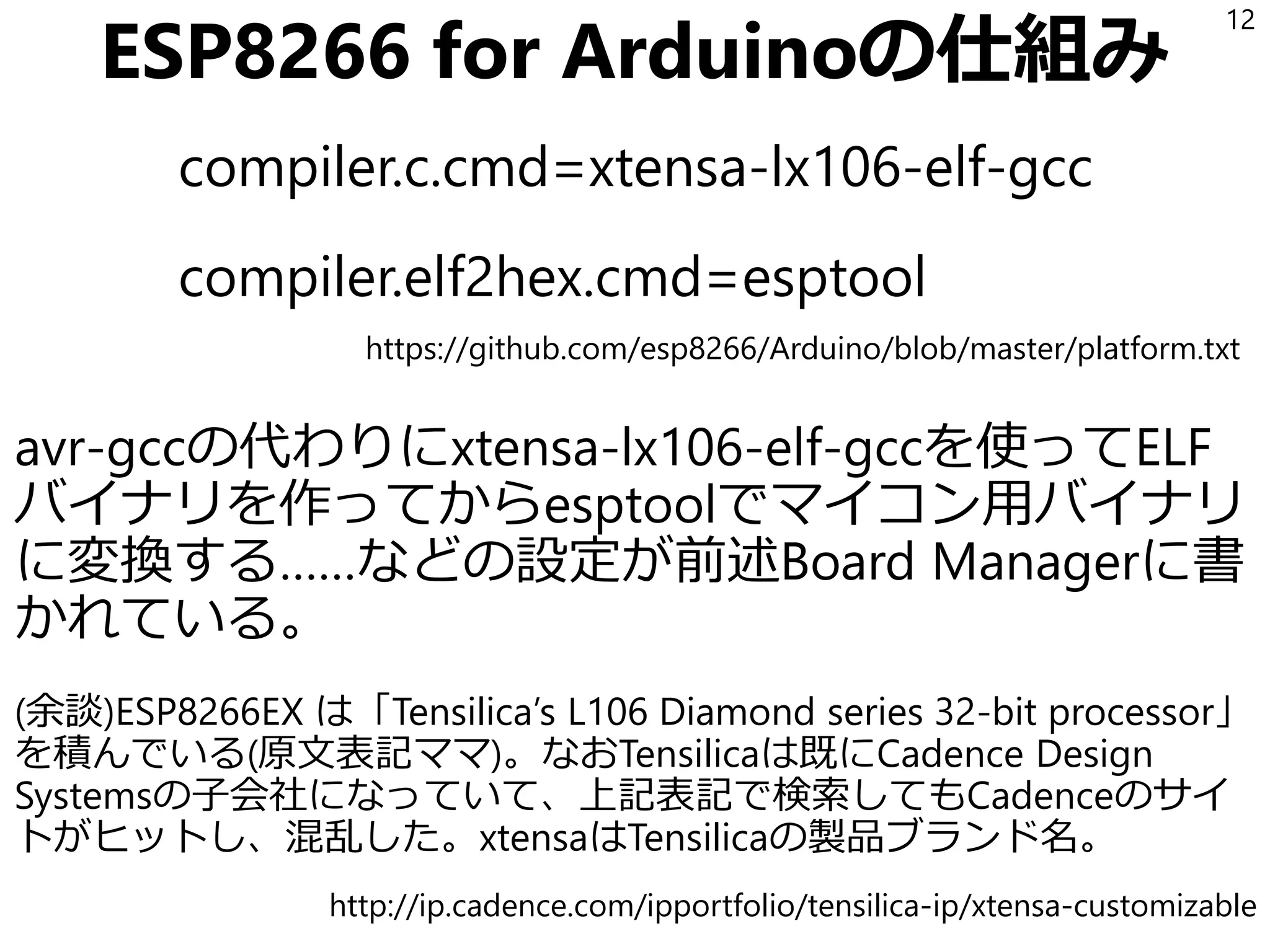

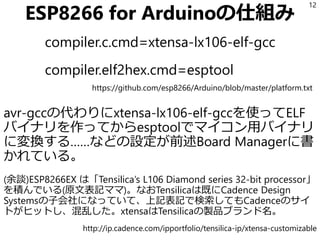

- 12. ESP8266 for Arduinoの仕組み compiler.c.cmd=xtensa-lx106-elf-gcc compiler.elf2hex.cmd=esptool 12 https://github.com/esp8266/Arduino/blob/master/platform.txt avr-gccの代わりにxtensa-lx106-elf-gccを使ってELF バイナリを作ってからesptoolでマイコン用バイナリ に変換する……などの設定が前述BoardManagerに書 かれている。 (余談)ESP8266EX は「Tensilica’s L106 Diamond series 32-bit processor」 を積んでいる(原文表記ママ)。なおTensilicaは既にCadence Design Systemsの子会社になっていて、上記表記で検索してもCadenceのサイ トがヒットし、混乱した。xtensaはTensilicaの製品ブランド名。 http://ip.cadence.com/ipportfolio/tensilica-ip/xtensa-customizable

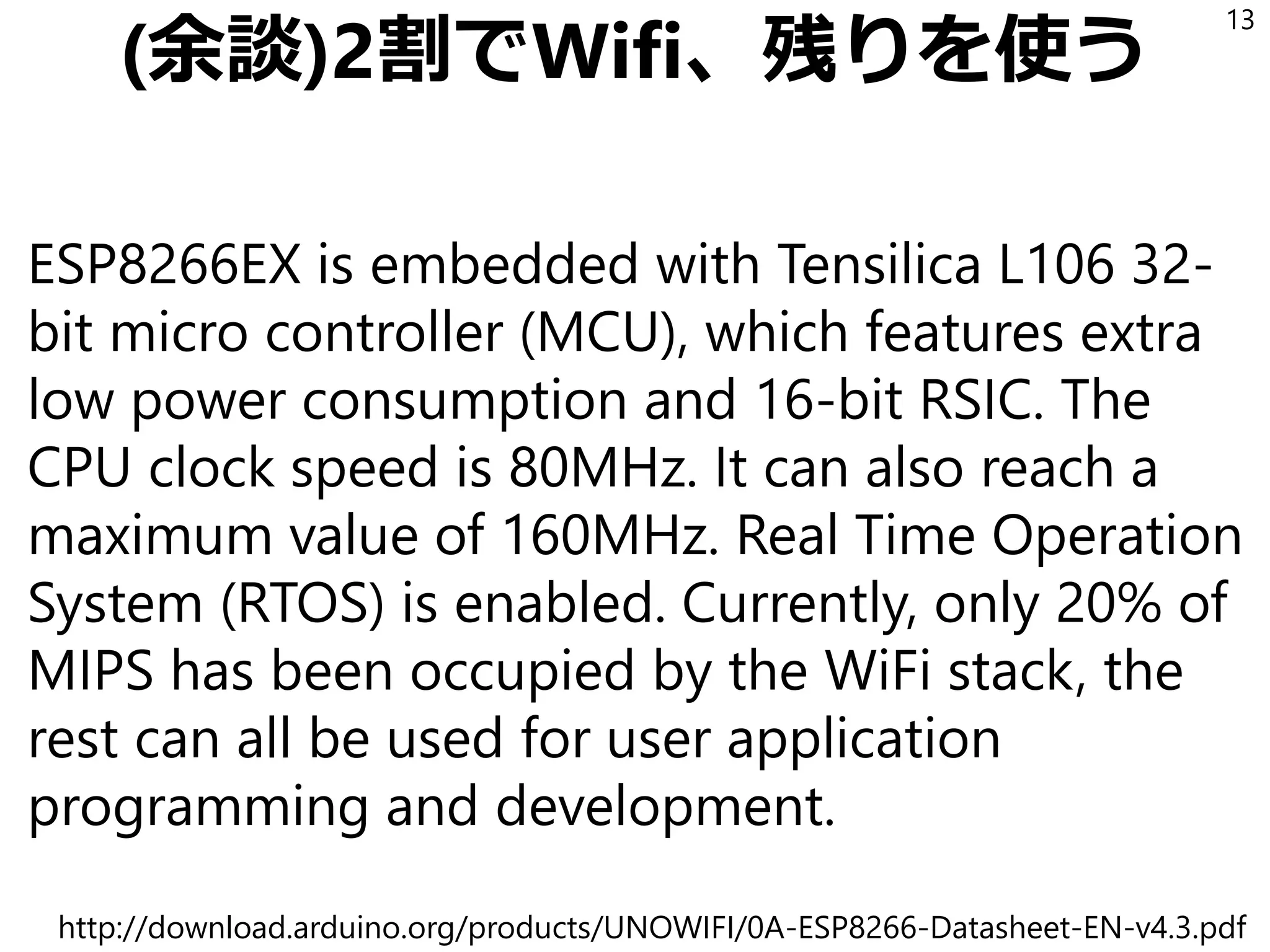

- 13. (余談)2割でWifi、残りを使う ESP8266EX is embeddedwith Tensilica L106 32- bit micro controller (MCU), which features extra low power consumption and 16-bit RSIC. The CPU clock speed is 80MHz. It can also reach a maximum value of 160MHz. Real Time Operation System (RTOS) is enabled. Currently, only 20% of MIPS has been occupied by the WiFi stack, the rest can all be used for user application programming and development. 13 http://download.arduino.org/products/UNOWIFI/0A-ESP8266-Datasheet-EN-v4.3.pdf
- 14.

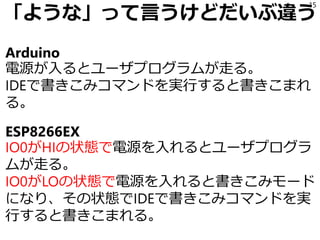

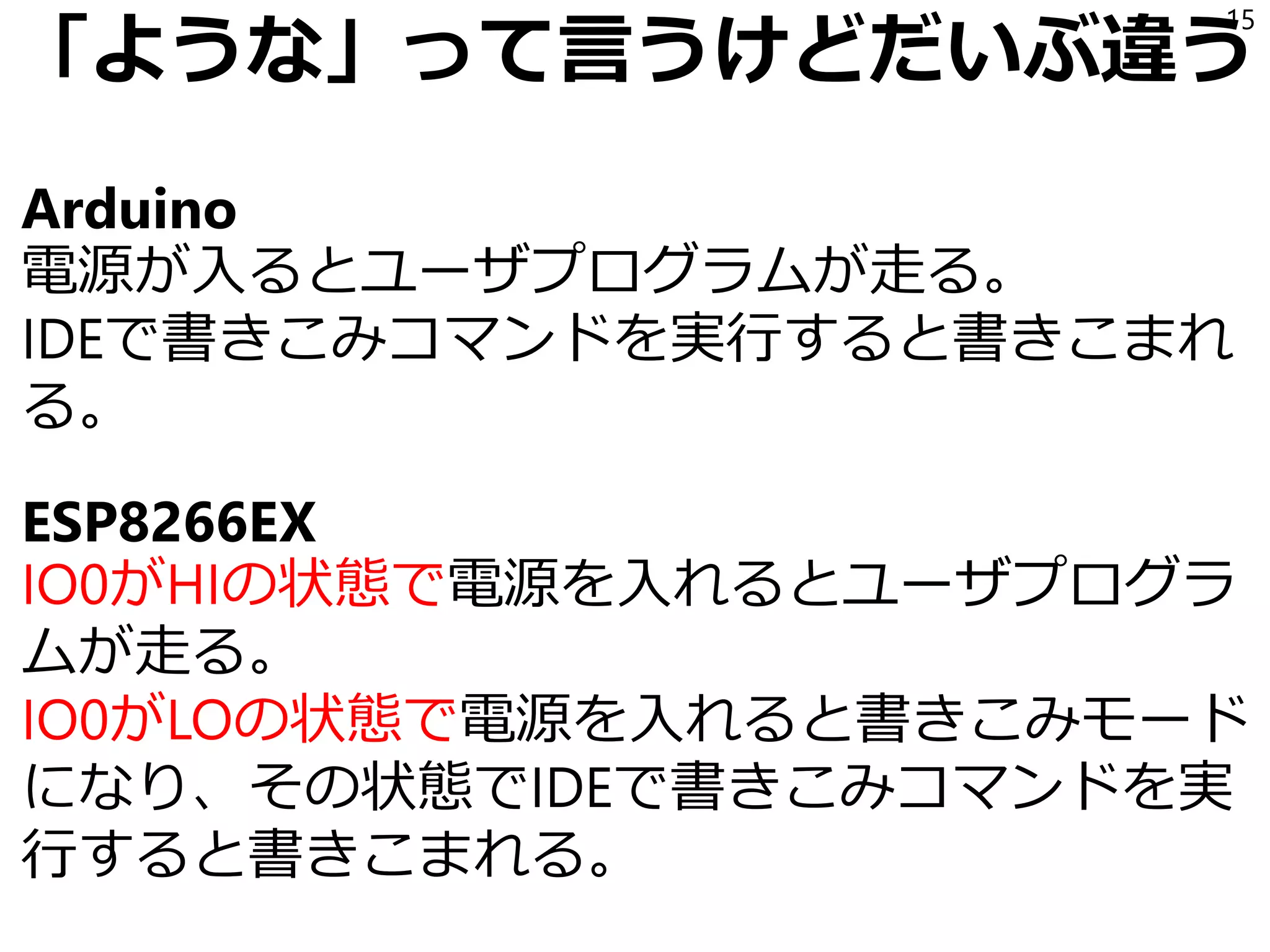

- 15.

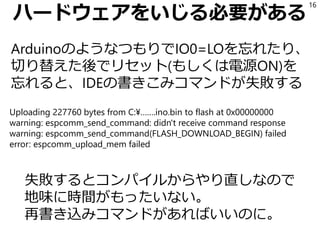

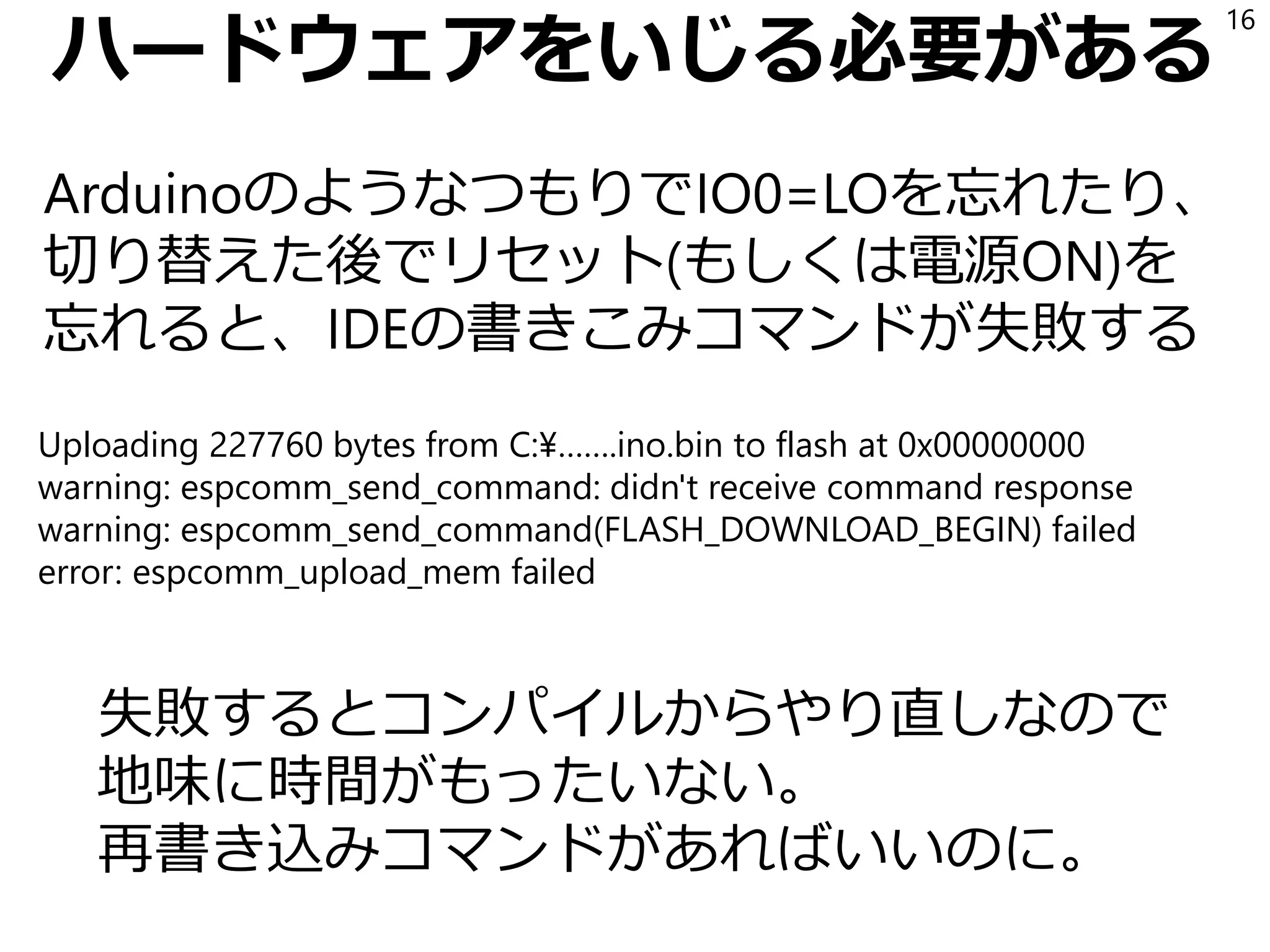

- 16. ハードウェアをいじる必要がある ArduinoのようなつもりでIO0=LOを忘れたり、 切り替えた後でリセット(もしくは電源ON)を 忘れると、IDEの書きこみコマンドが失敗する 16 Uploading 227760 bytesfrom C:¥…….ino.bin to flash at 0x00000000 warning: espcomm_send_command: didn't receive command response warning: espcomm_send_command(FLASH_DOWNLOAD_BEGIN) failed error: espcomm_upload_mem failed 失敗するとコンパイルからやり直しなので 地味に時間がもったいない。 再書き込みコマンドがあればいいのに。

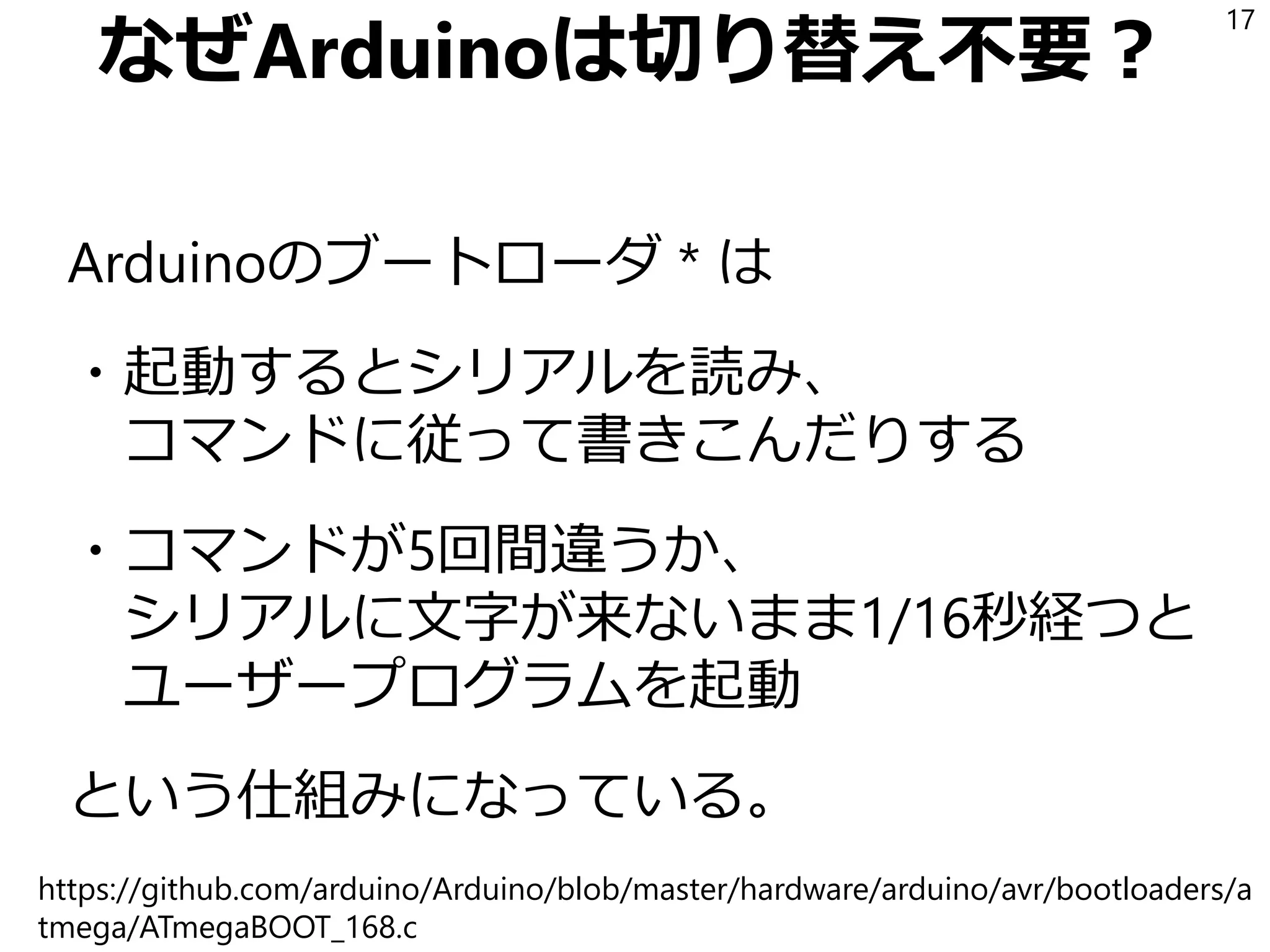

- 17.

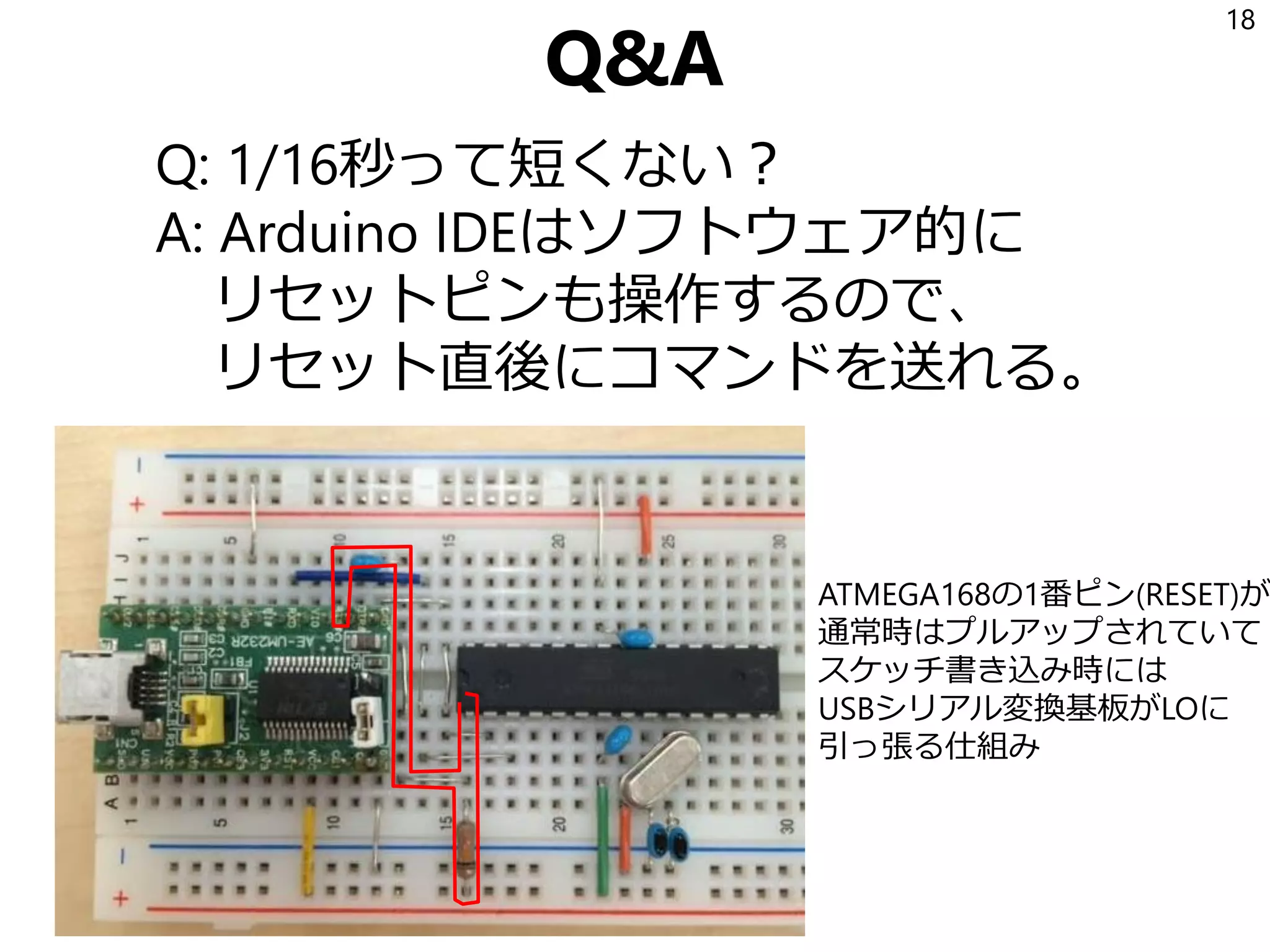

- 18. Q&A Q: 1/16秒って短くない？ A: ArduinoIDEはソフトウェア的に リセットピンも操作するので、 リセット直後にコマンドを送れる。 18 ATMEGA168の1番ピン(RESET)が 通常時はプルアップされていて スケッチ書き込み時には USBシリアル変換基板がLOに 引っ張る仕組み

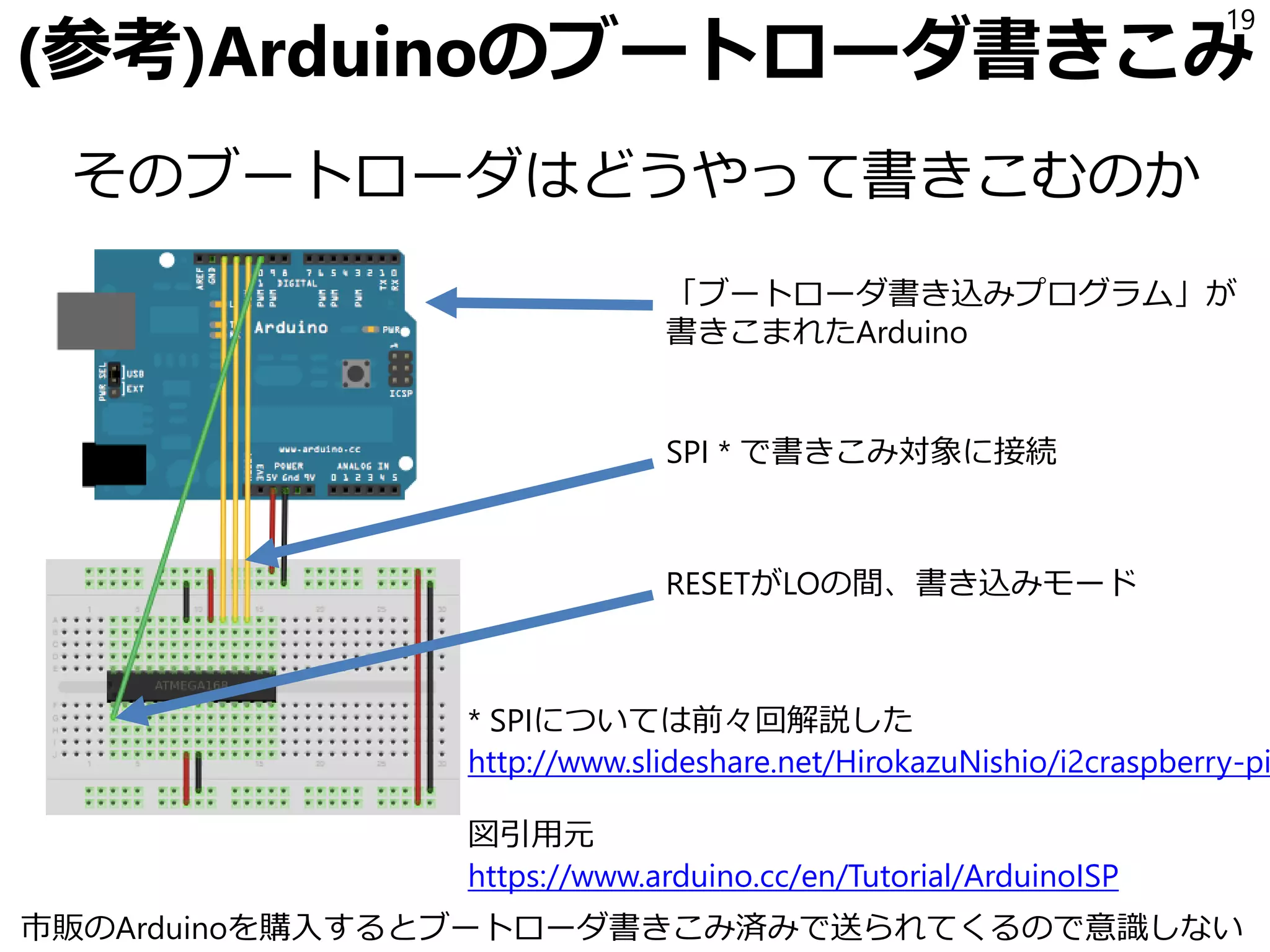

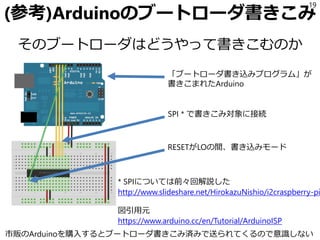

- 19. (参考)Arduinoのブートローダ書きこみ そのブートローダはどうやって書きこむのか 19 市販のArduinoを購入するとブートローダ書きこみ済みで送られてくるので意識しない 「ブートローダ書き込みプログラム」が 書きこまれたArduino SPI * で書きこみ対象に接続 RESETがLOの間、書き込みモード *SPIについては前々回解説した http://www.slideshare.net/HirokazuNishio/i2craspberry-pi 図引用元 https://www.arduino.cc/en/Tutorial/ArduinoISP

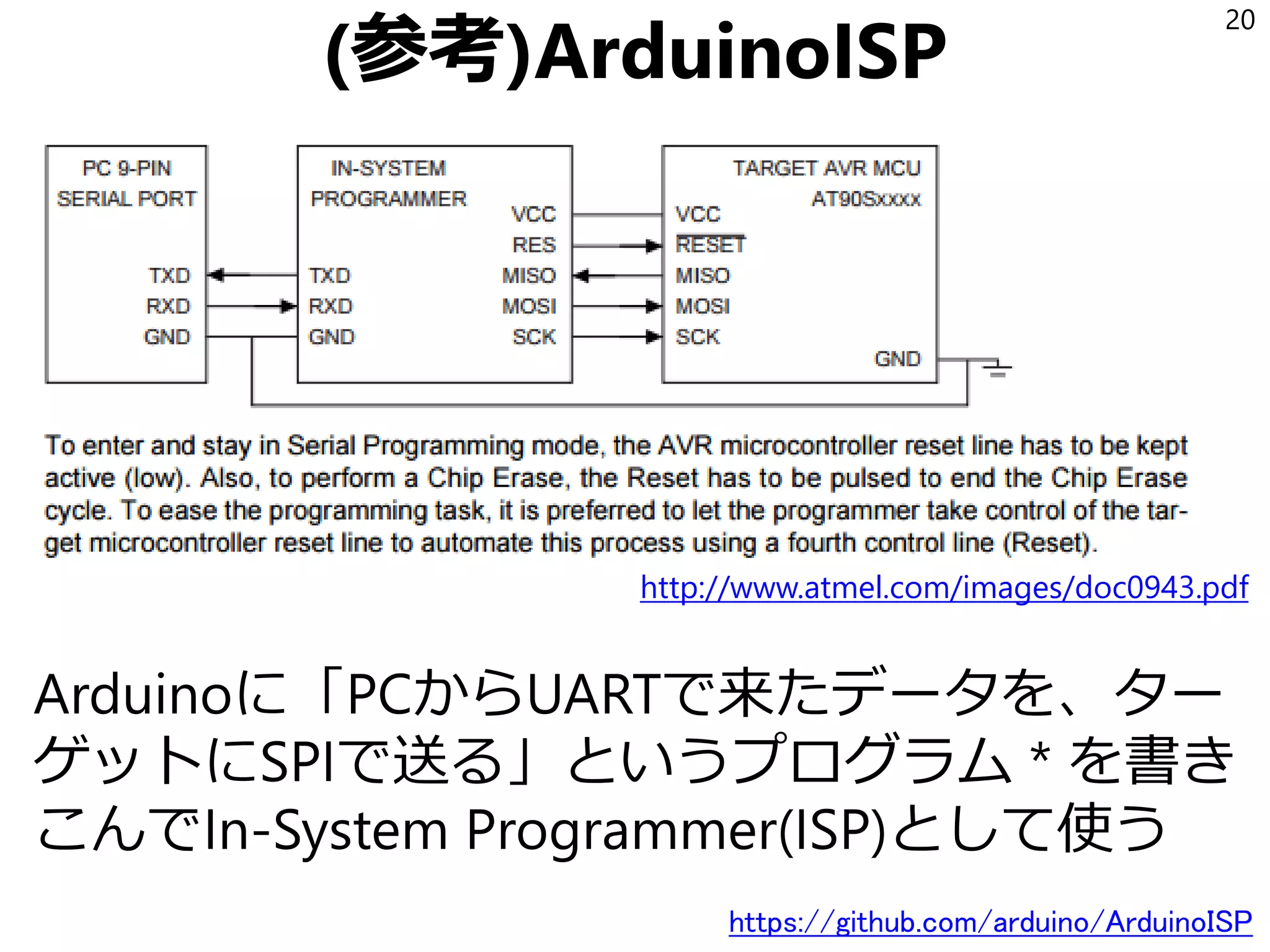

- 20. (参考)ArduinoISP Arduinoに「PCからUARTで来たデータを、ター ゲットにSPIで送る」というプログラム * を書き こんでIn-SystemProgrammer(ISP)として使う 20 http://www.atmel.com/images/doc0943.pdf https://github.com/arduino/ArduinoISP

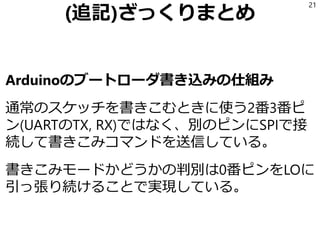

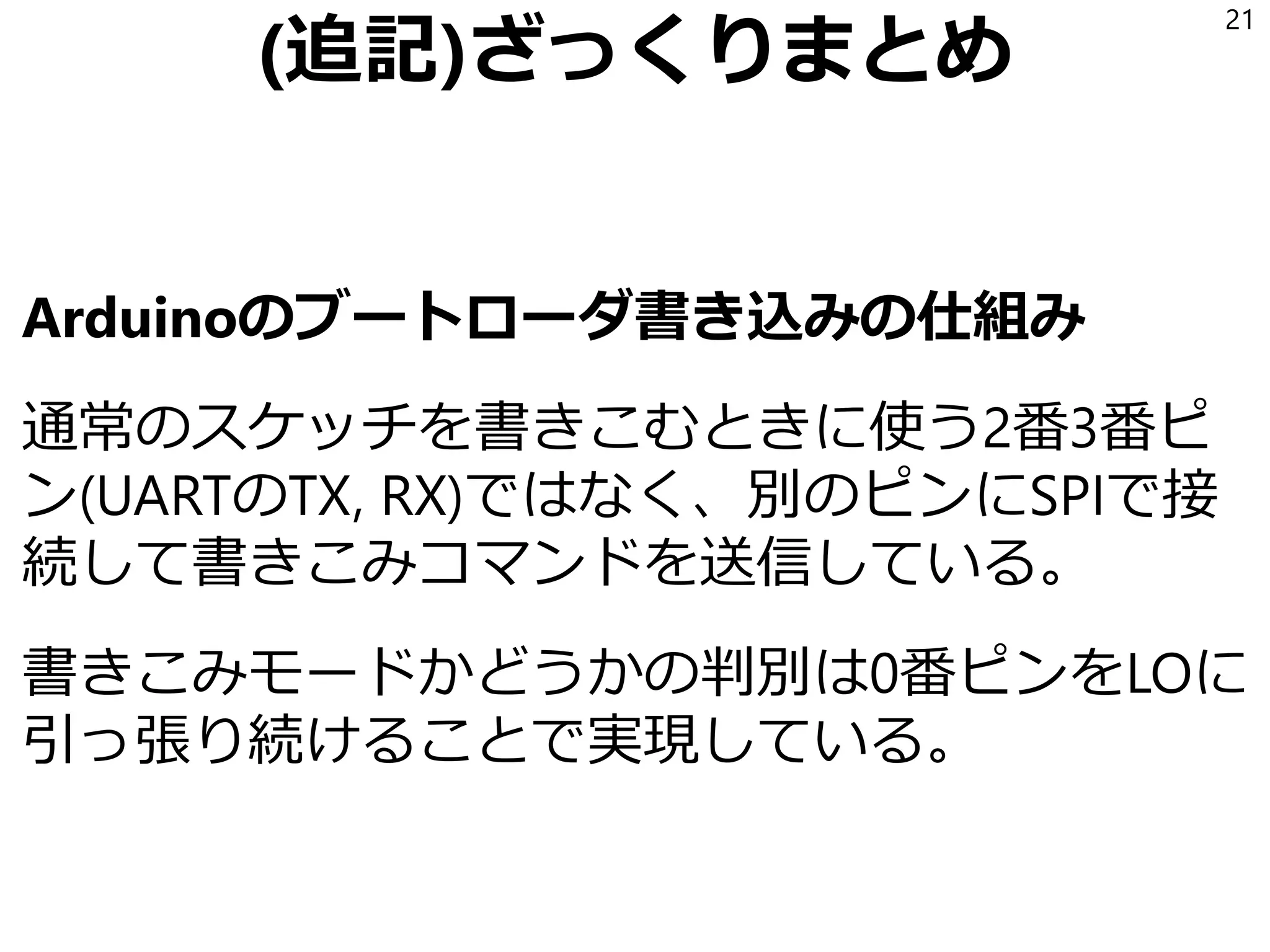

- 21.

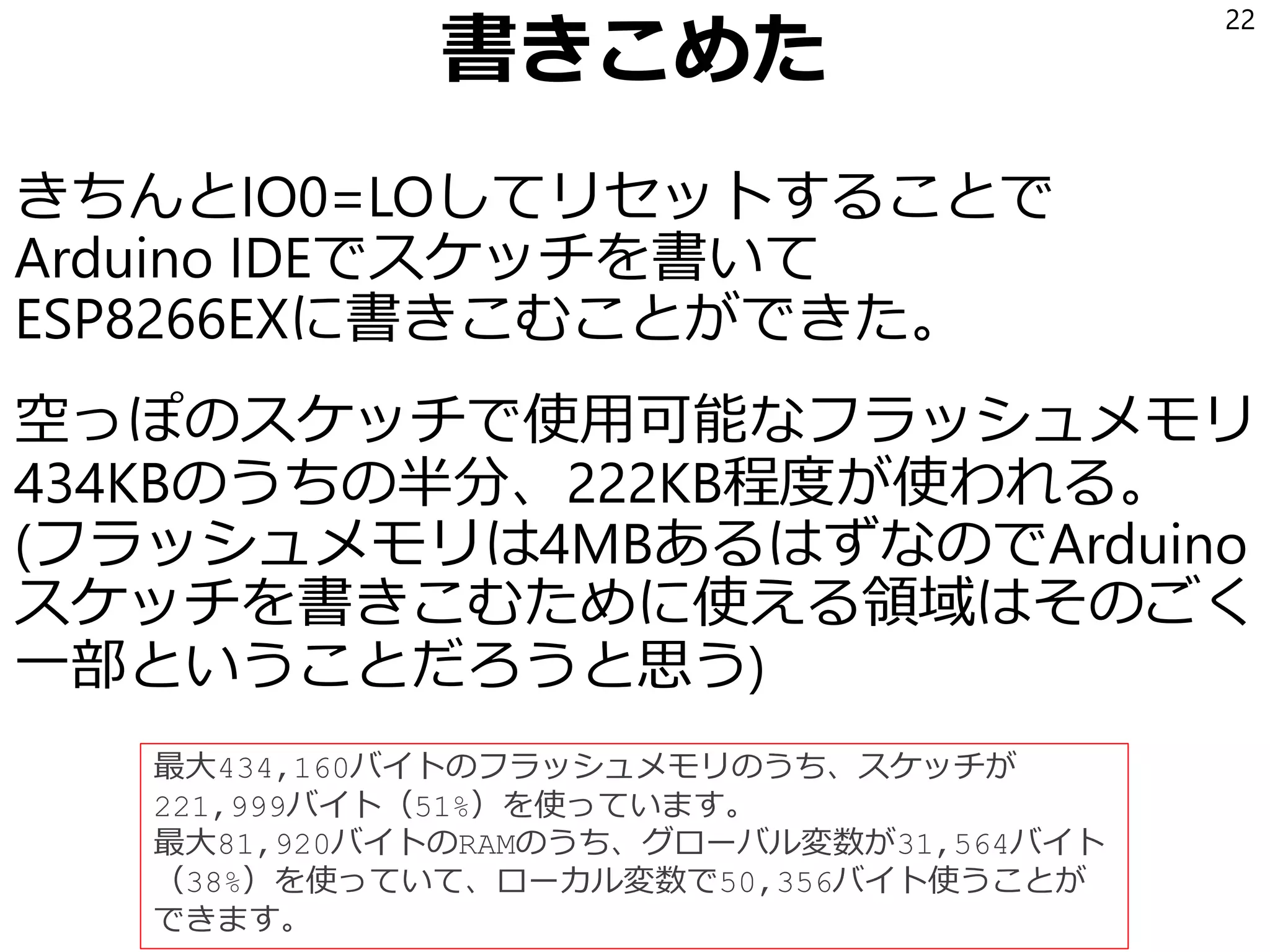

- 22.
- 23.

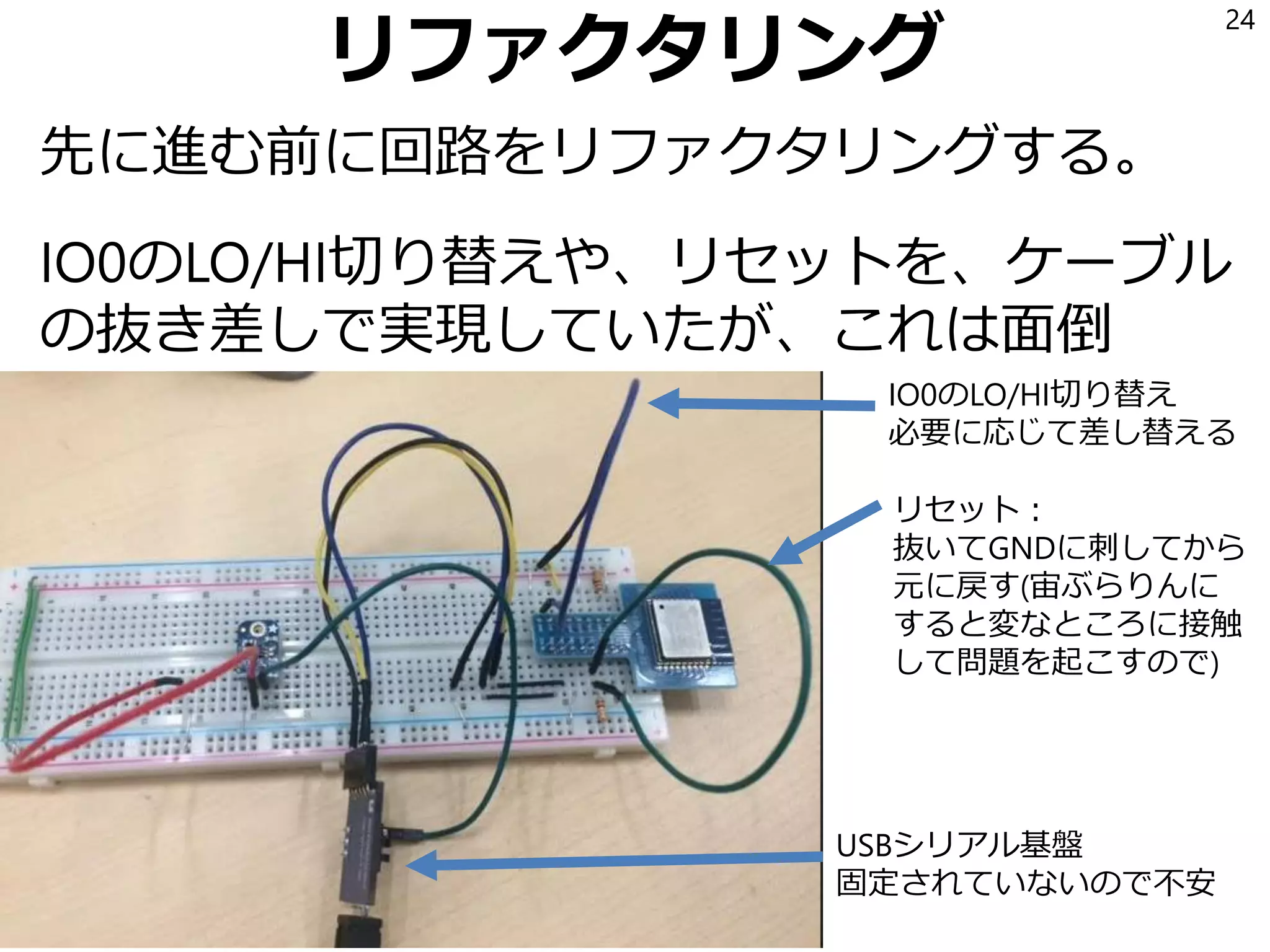

- 24.
- 25.

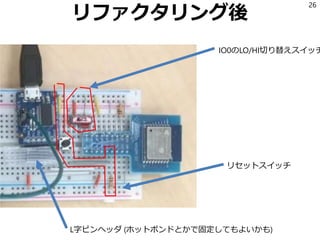

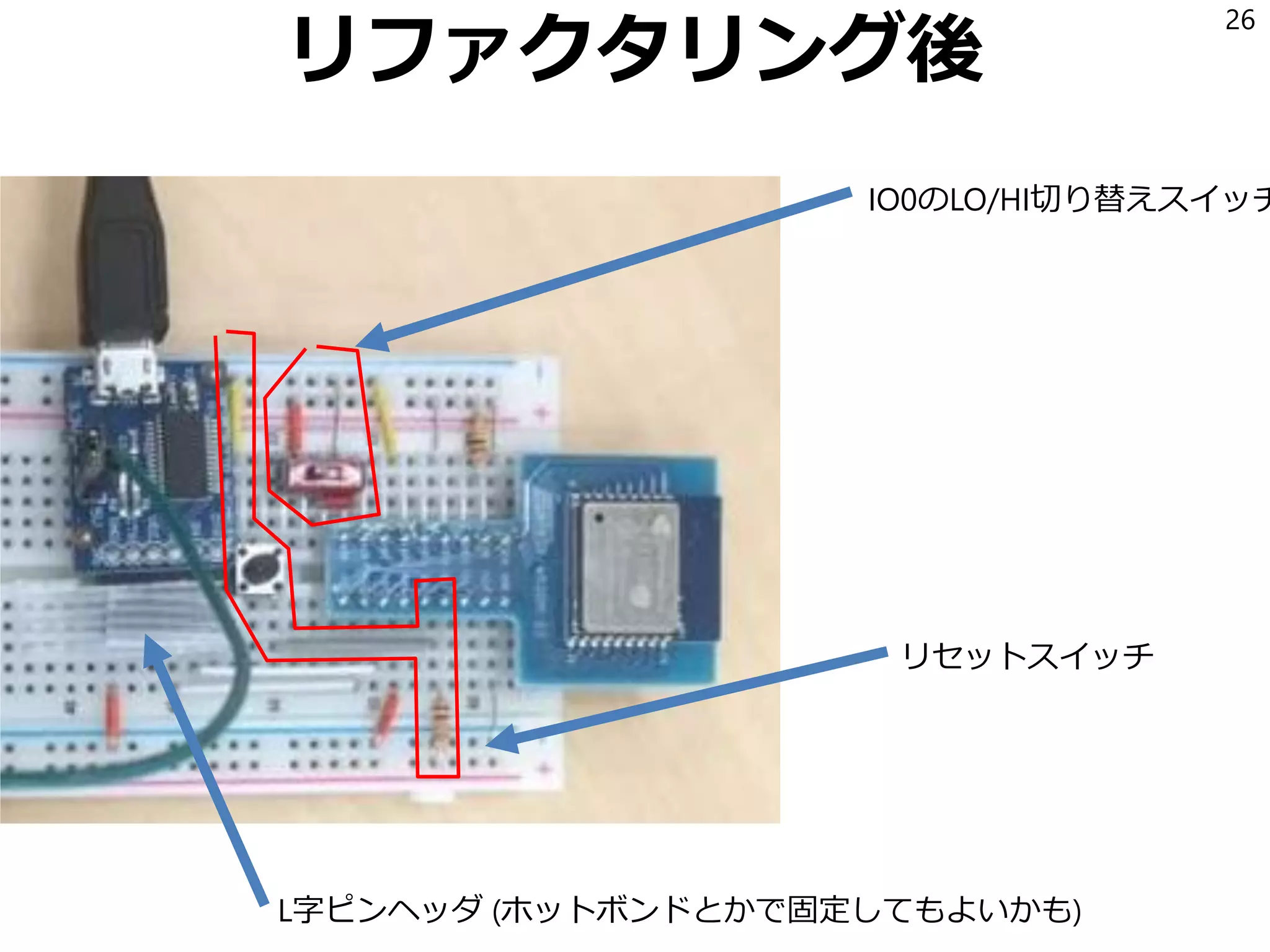

- 26.
- 27.
- 28.
- 29.

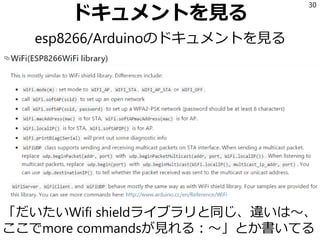

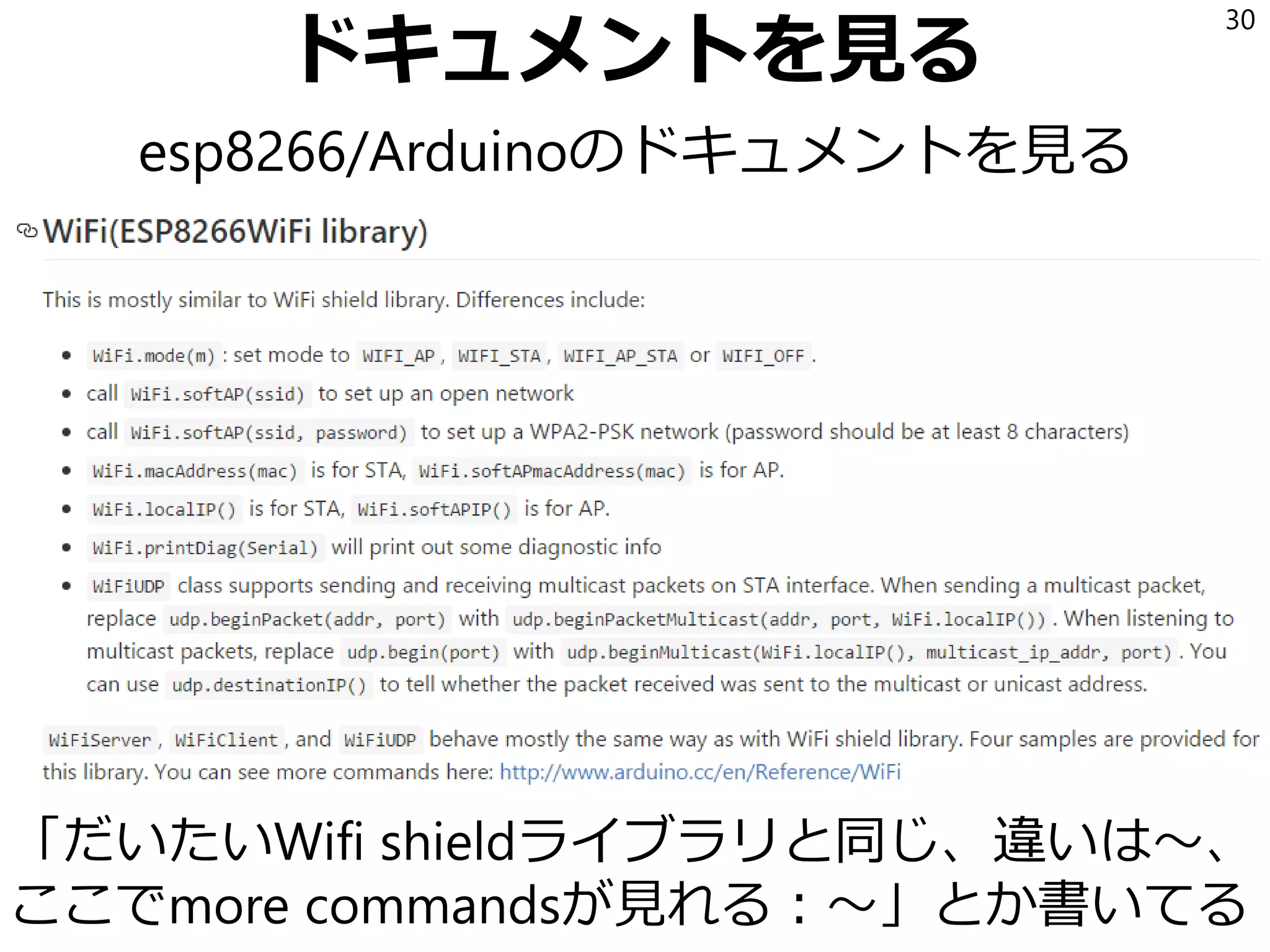

- 30.

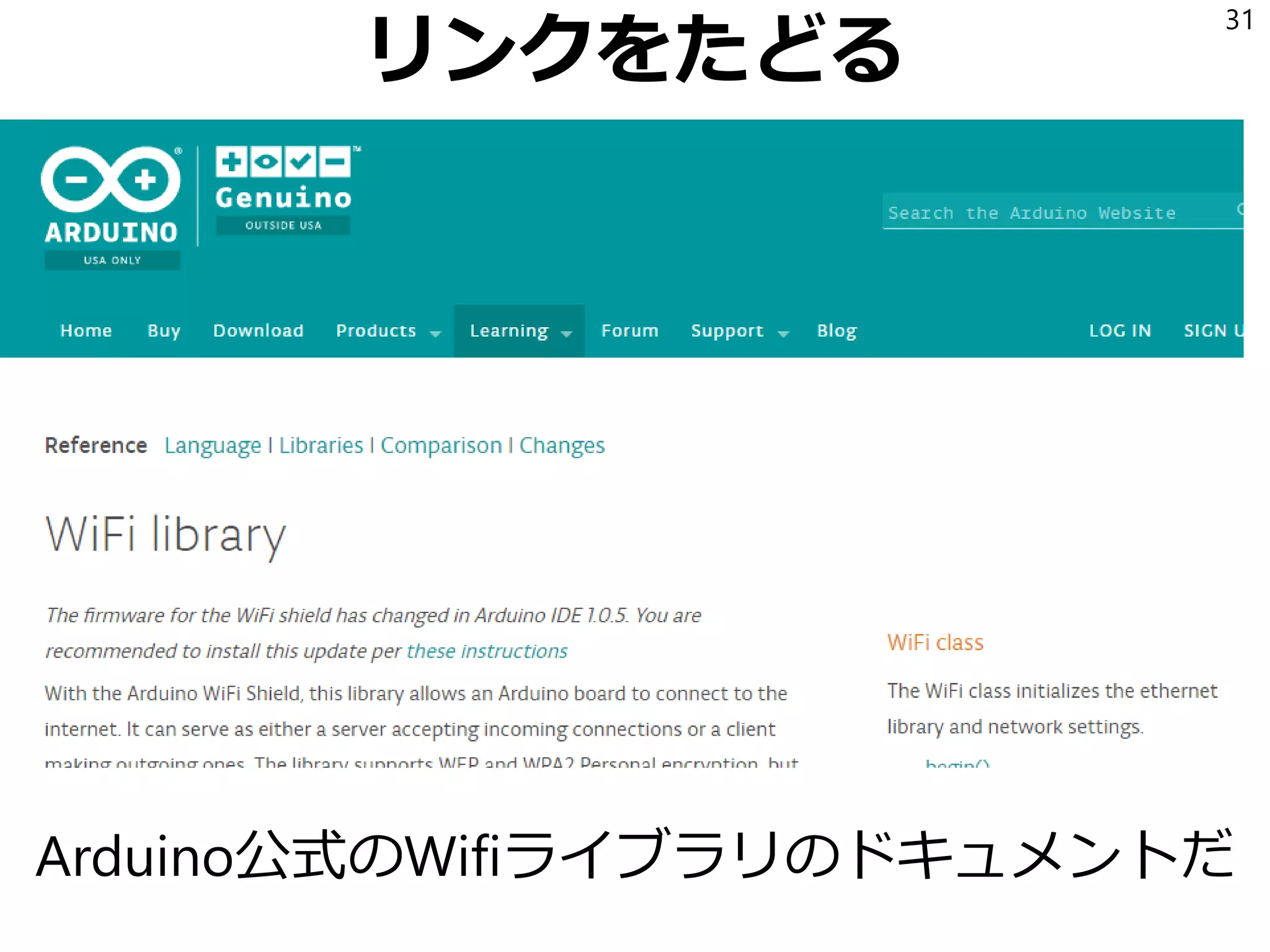

- 31.

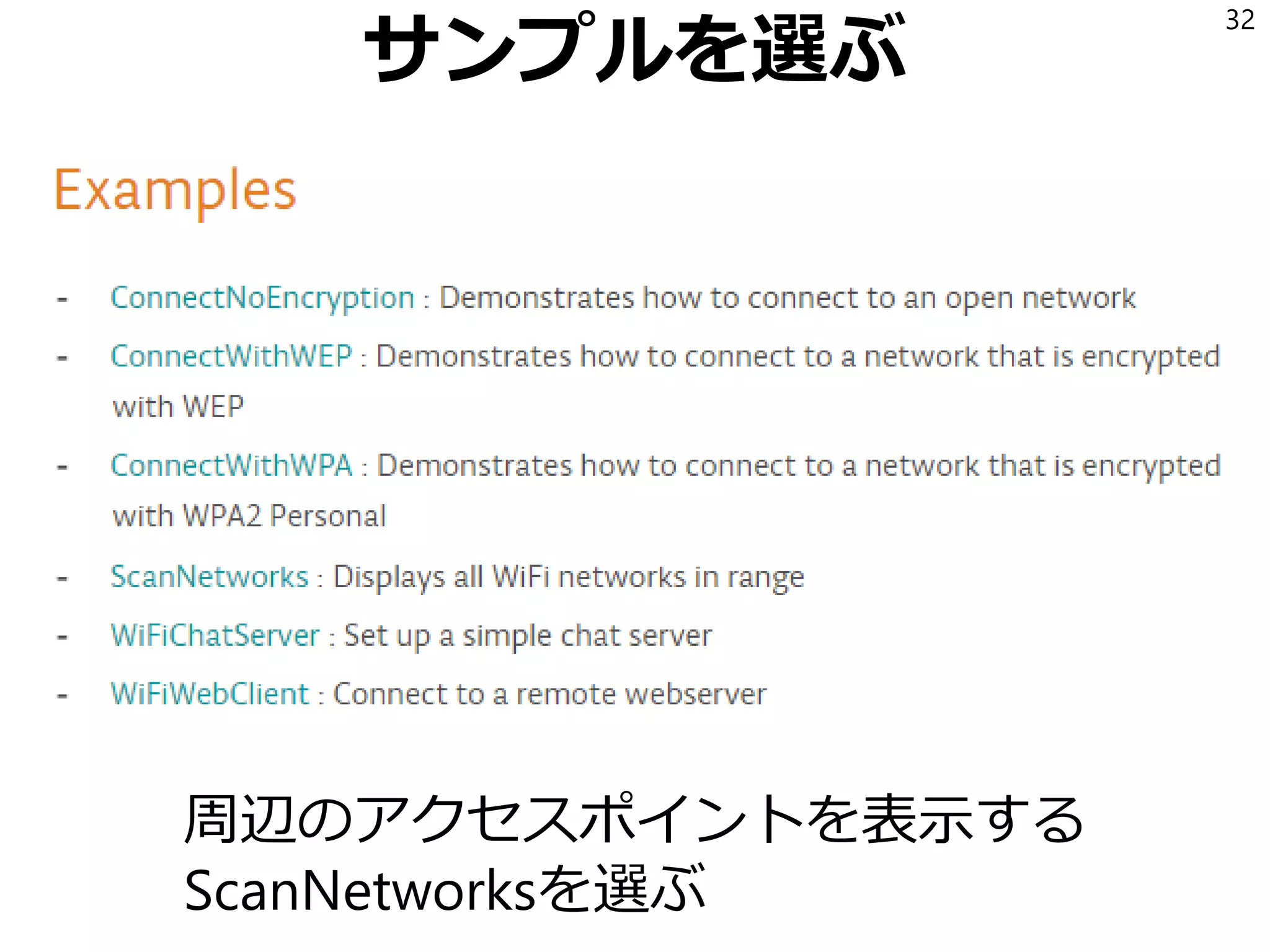

- 32.

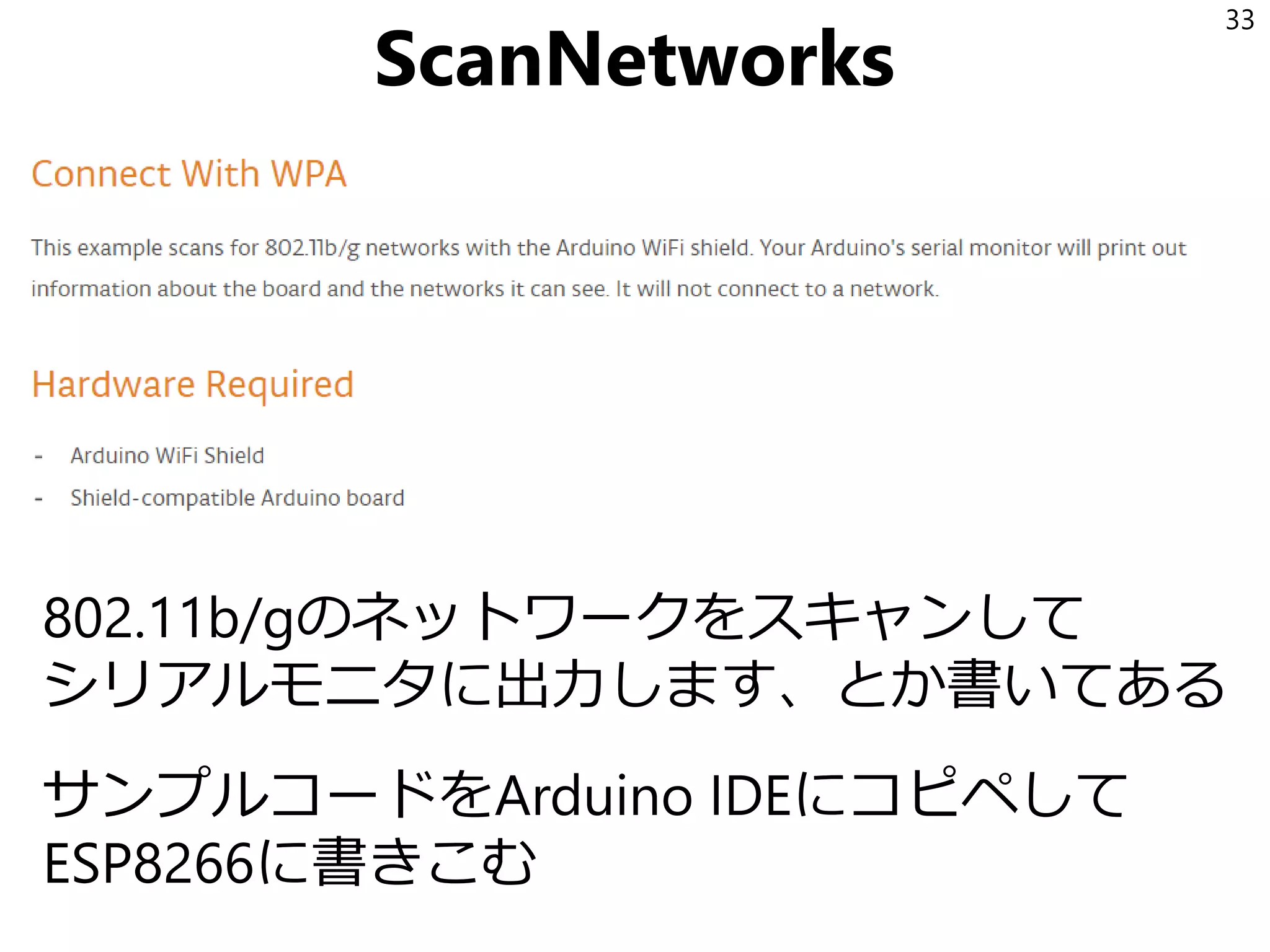

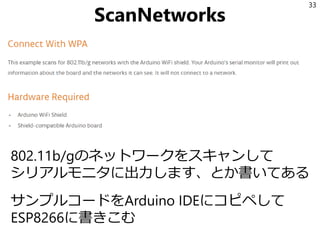

- 33.
- 34.

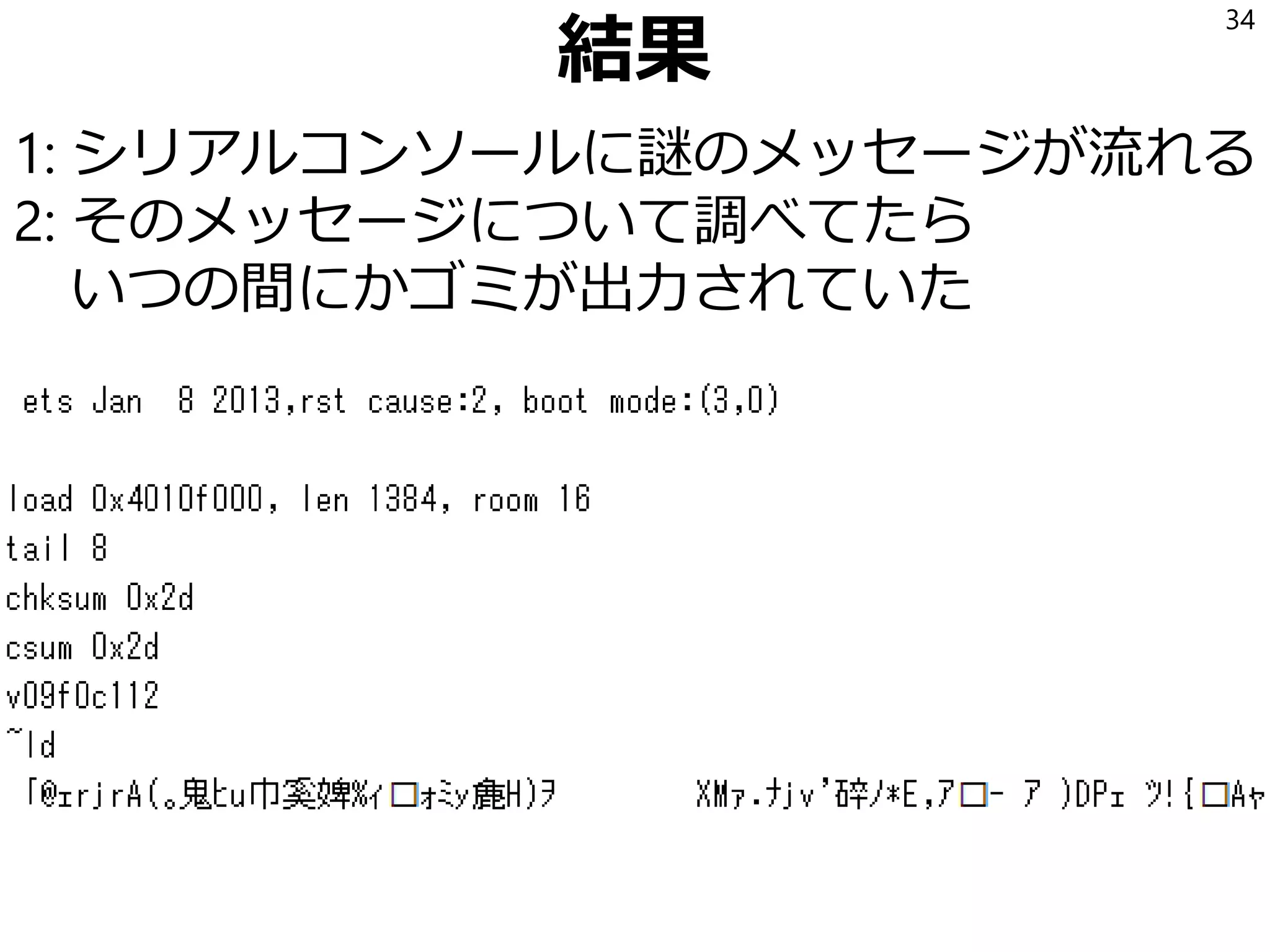

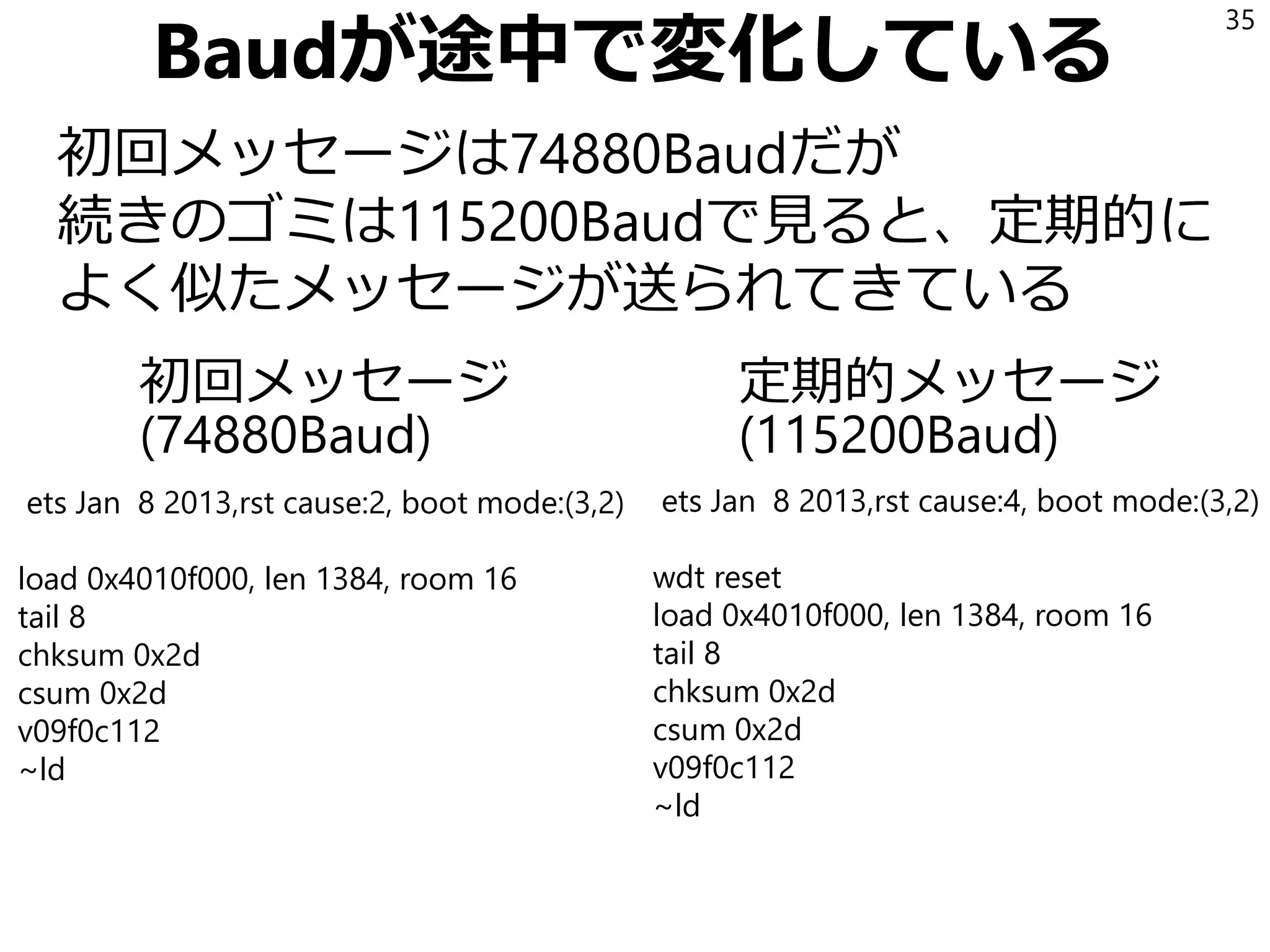

- 35. Baudが途中で変化している 初回メッセージは74880Baudだが 続きのゴミは115200Baudで見ると、定期的に よく似たメッセージが送られてきている 35 ets Jan 82013,rst cause:2, boot mode:(3,2) load 0x4010f000, len 1384, room 16 tail 8 chksum 0x2d csum 0x2d v09f0c112 ~ld ets Jan 8 2013,rst cause:4, boot mode:(3,2) wdt reset load 0x4010f000, len 1384, room 16 tail 8 chksum 0x2d csum 0x2d v09f0c112 ~ld 初回メッセージ (74880Baud) 定期的メッセージ (115200Baud)

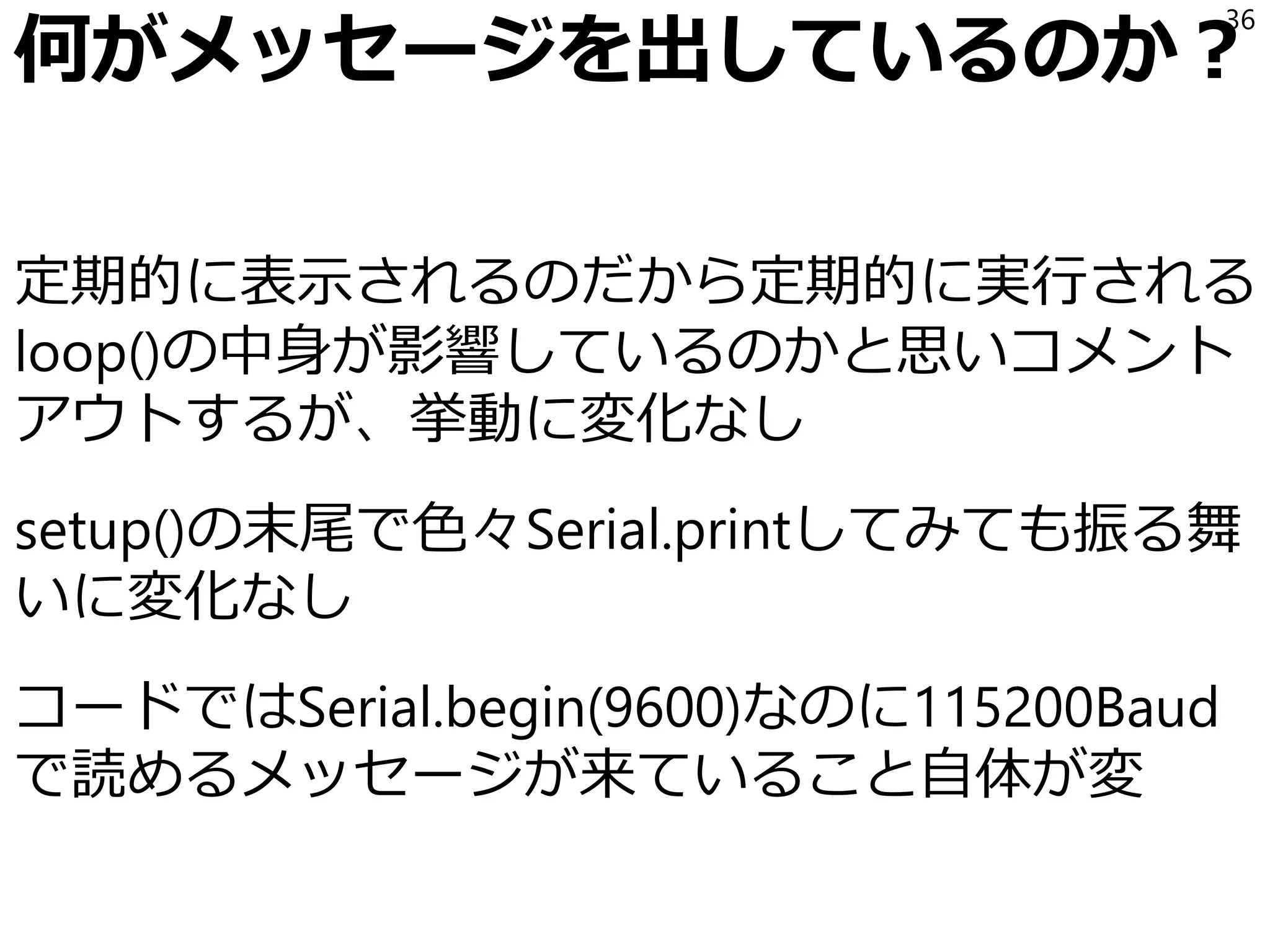

- 36.

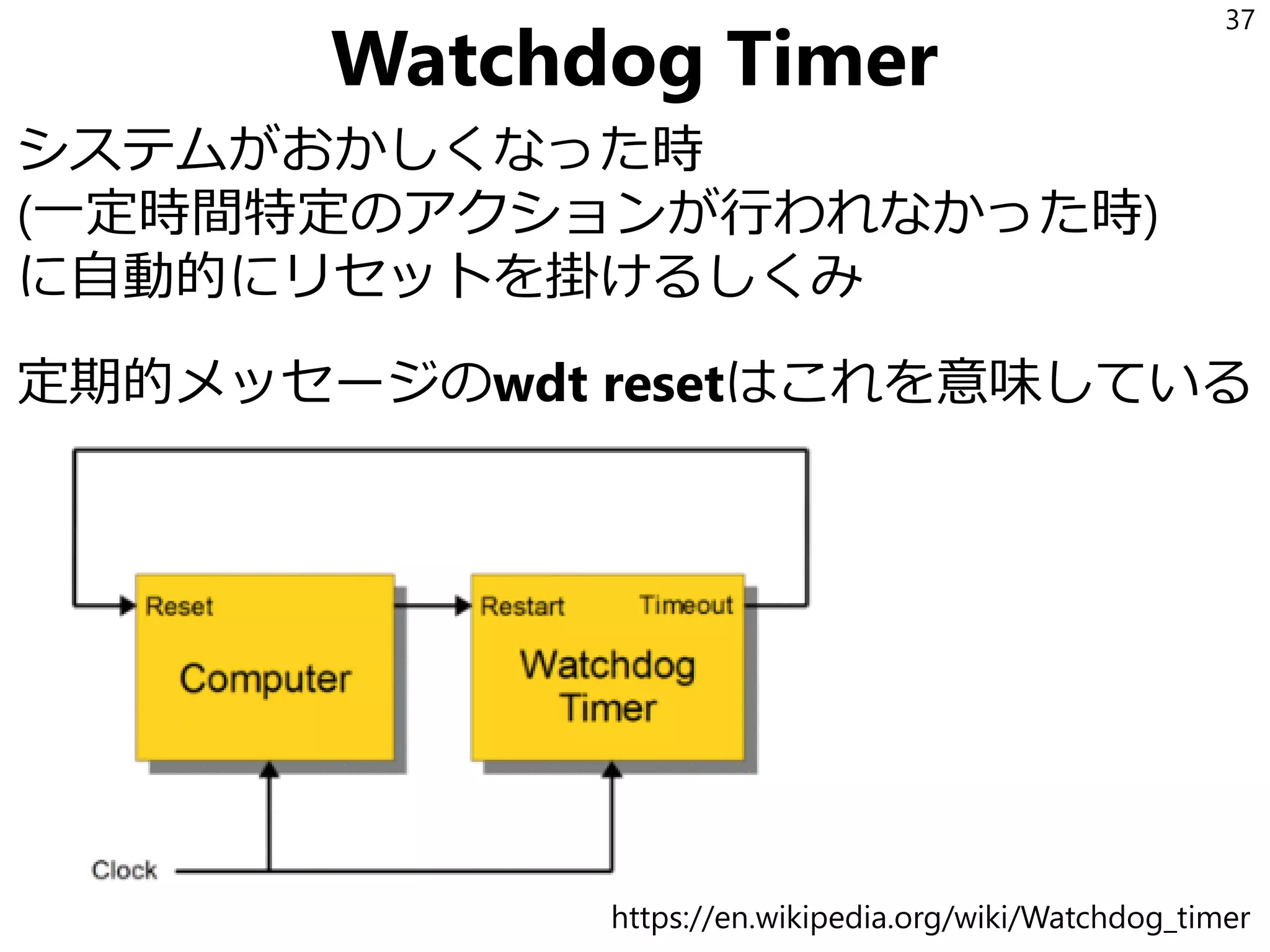

- 37.

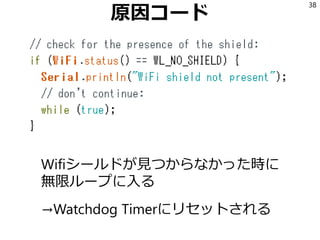

- 38.
- 39.

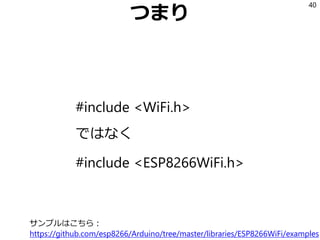

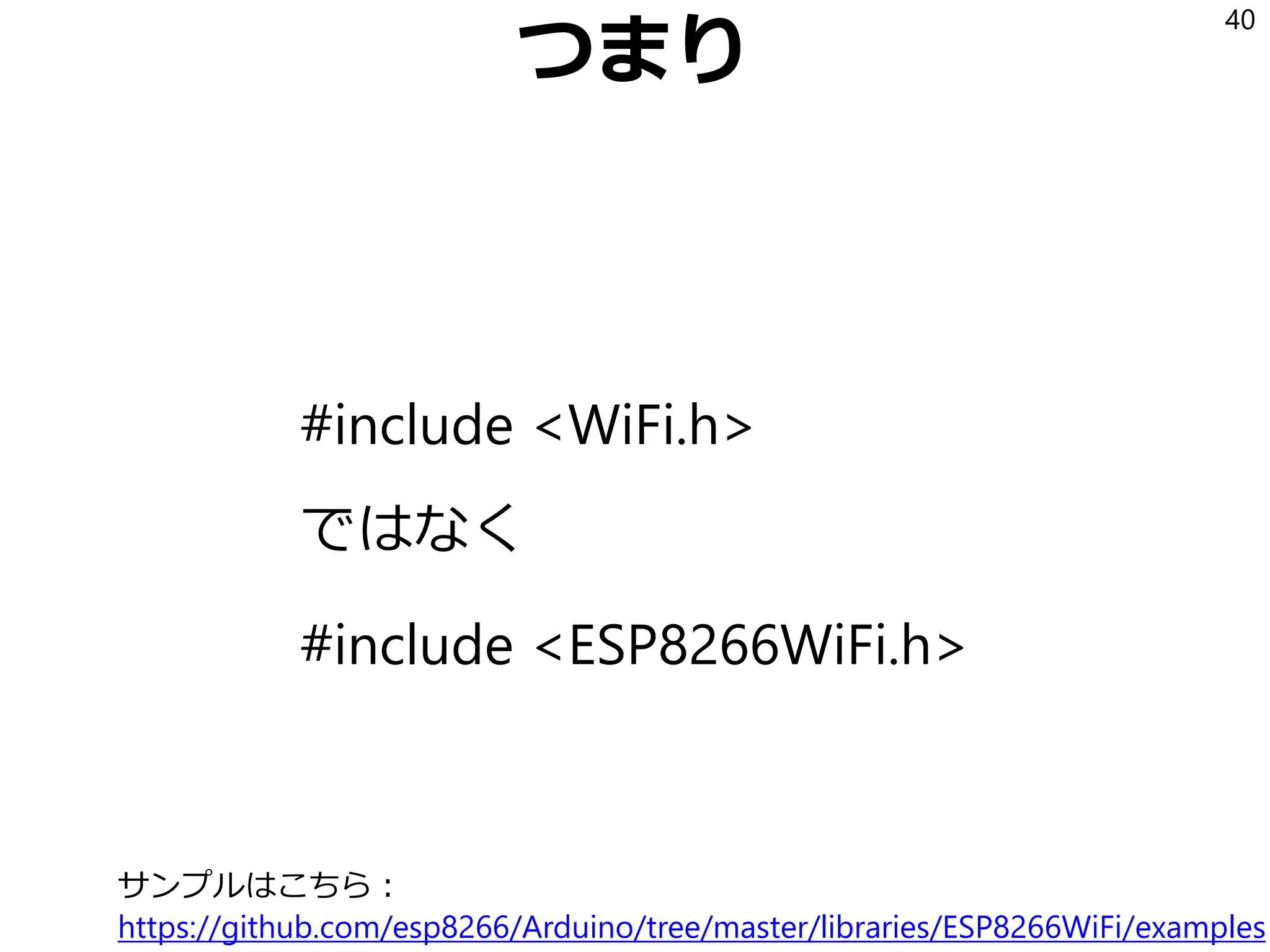

- 40.

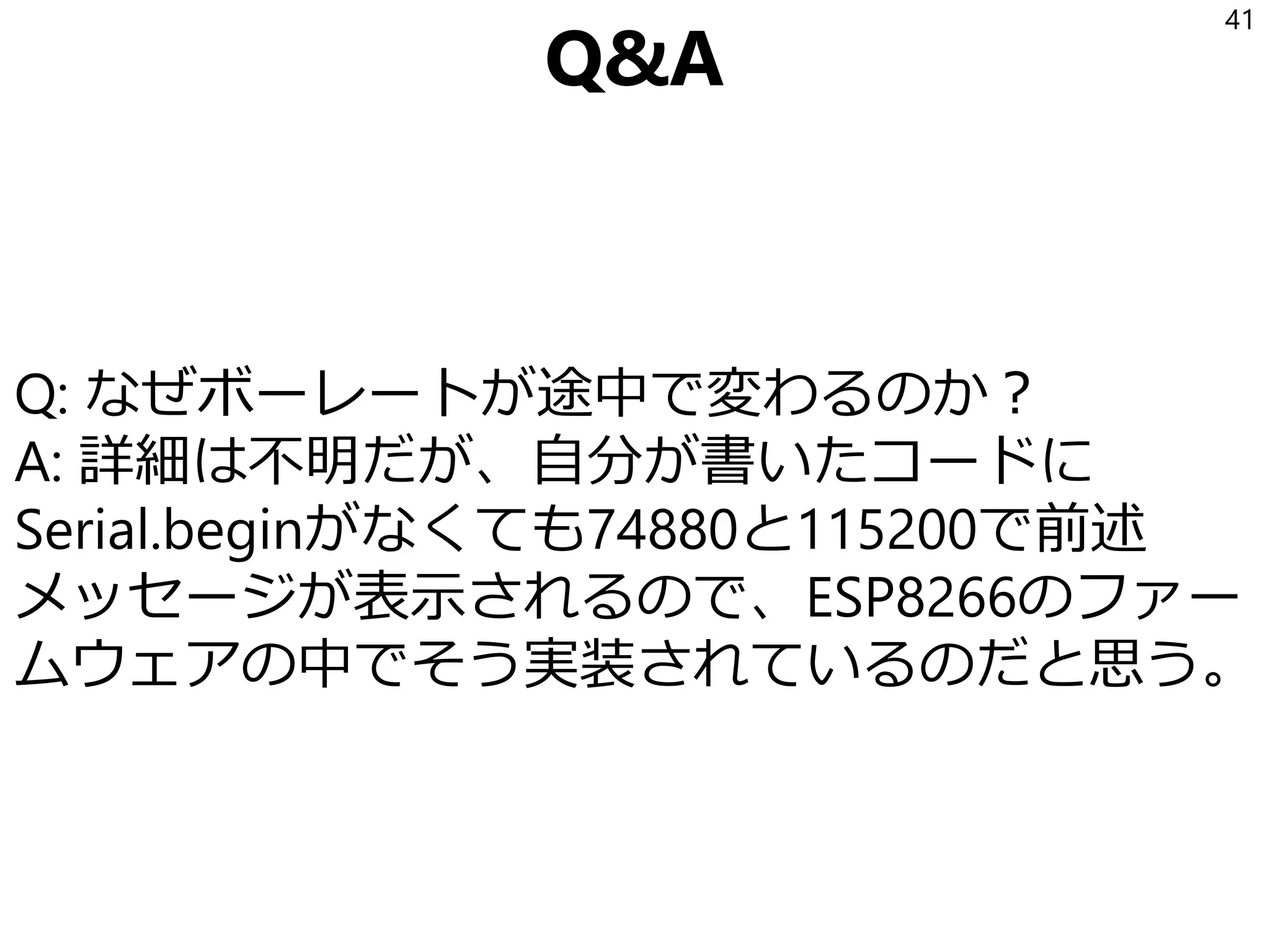

- 41.
- 42.
- 43.

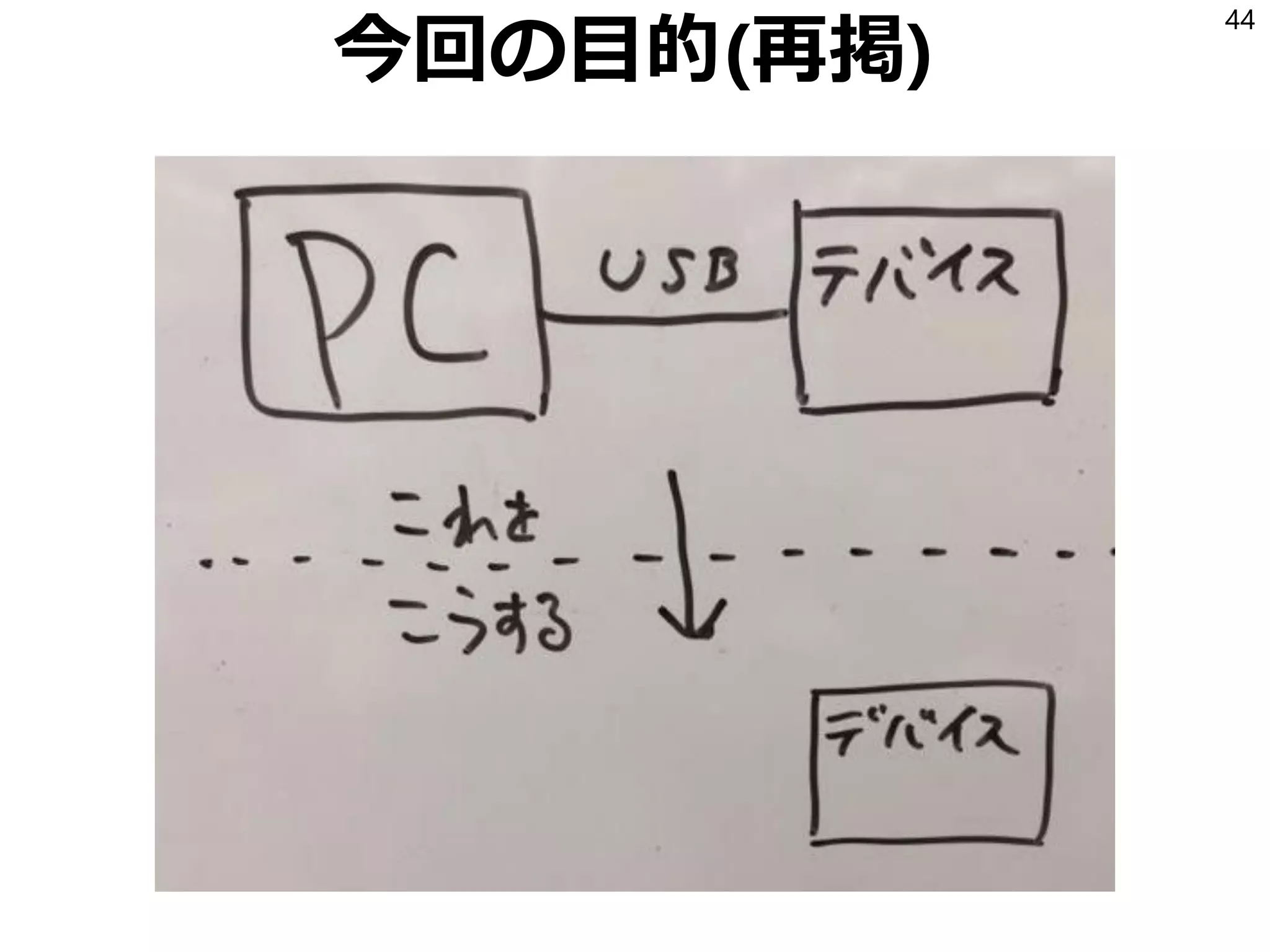

- 44.
- 45.

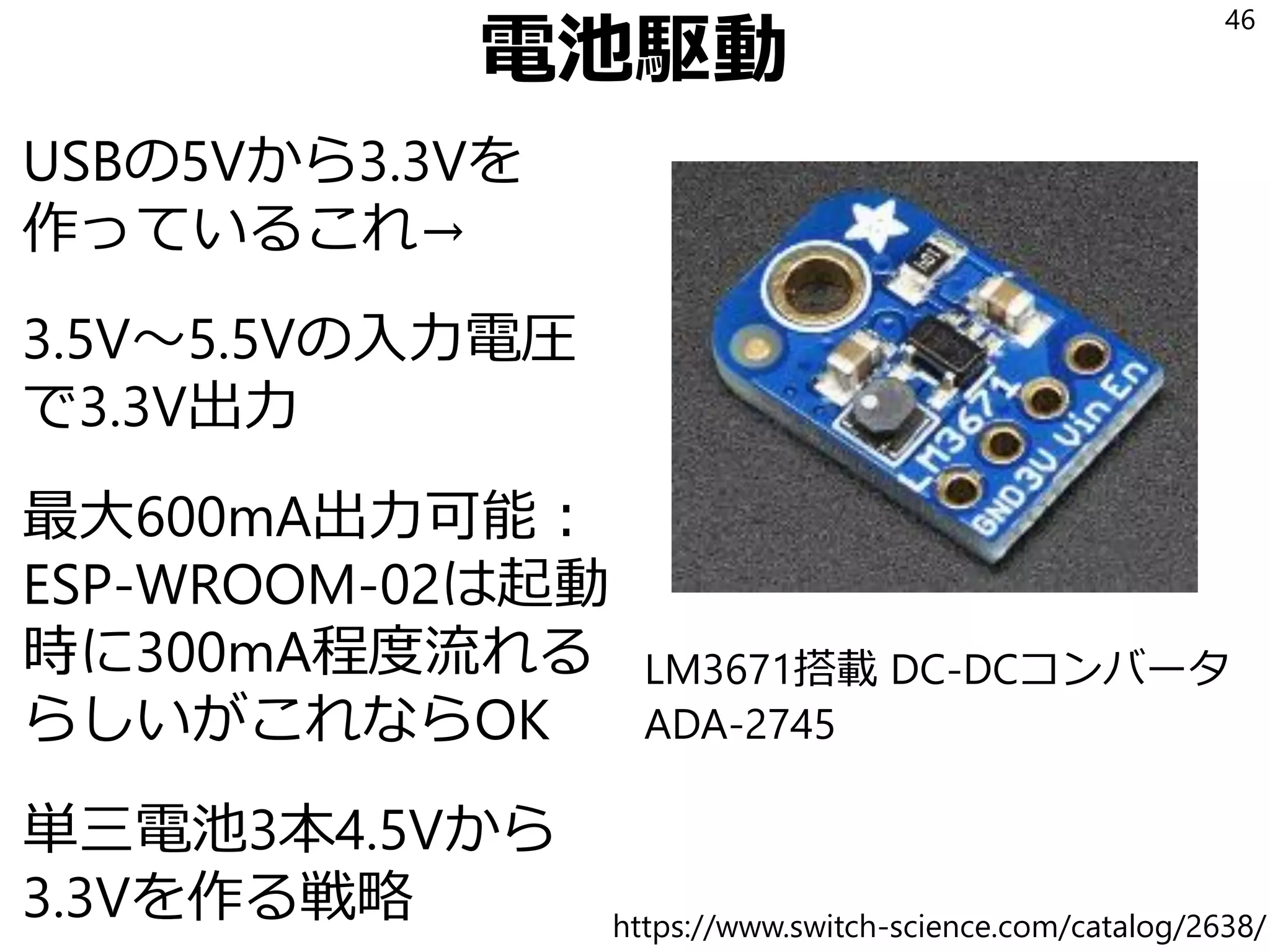

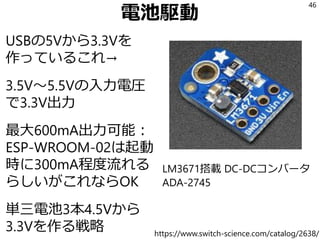

- 46.

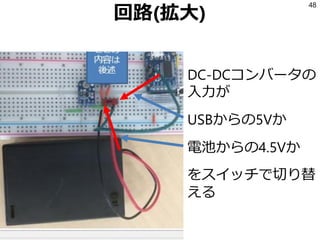

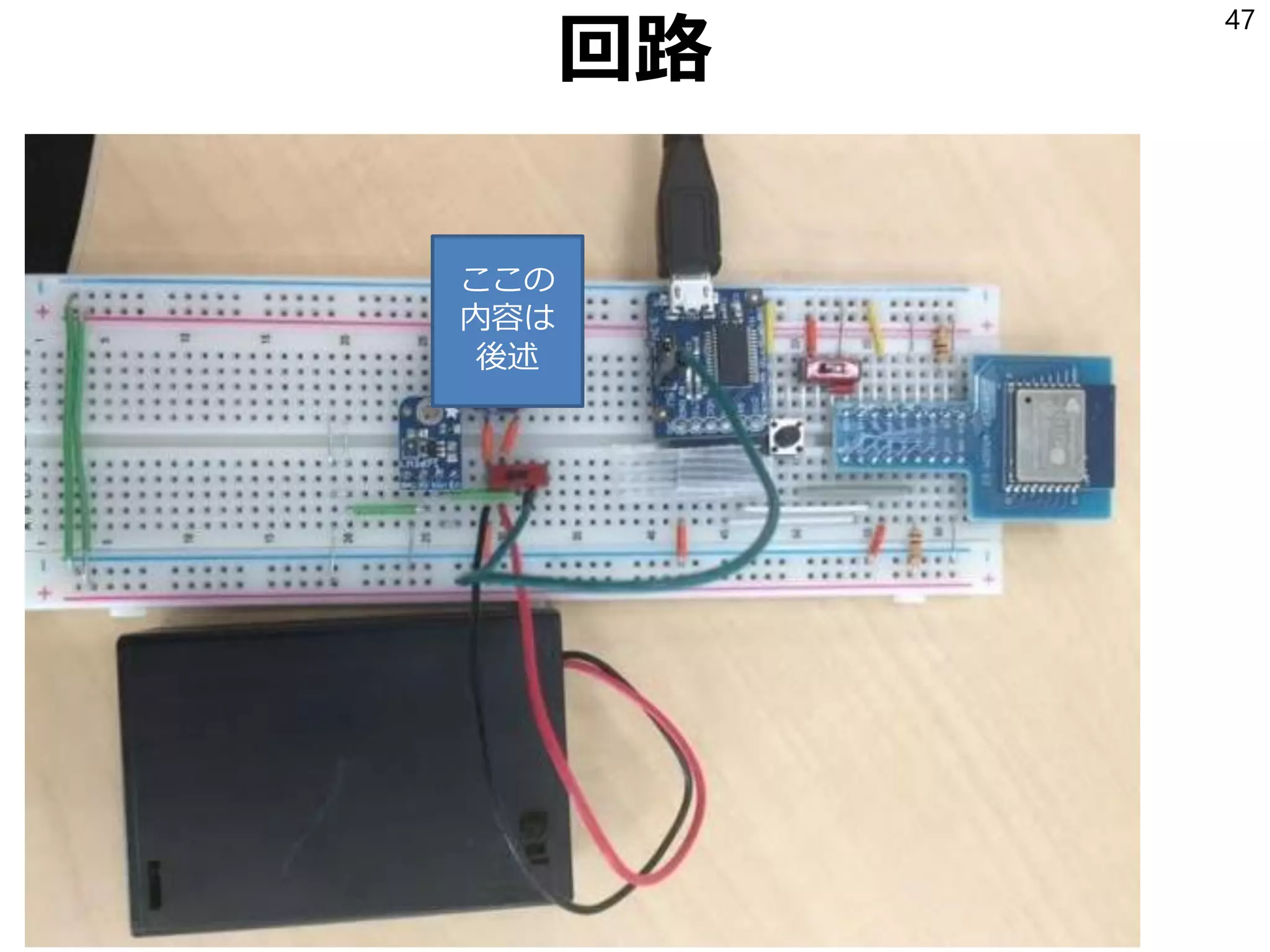

- 47.
- 48.

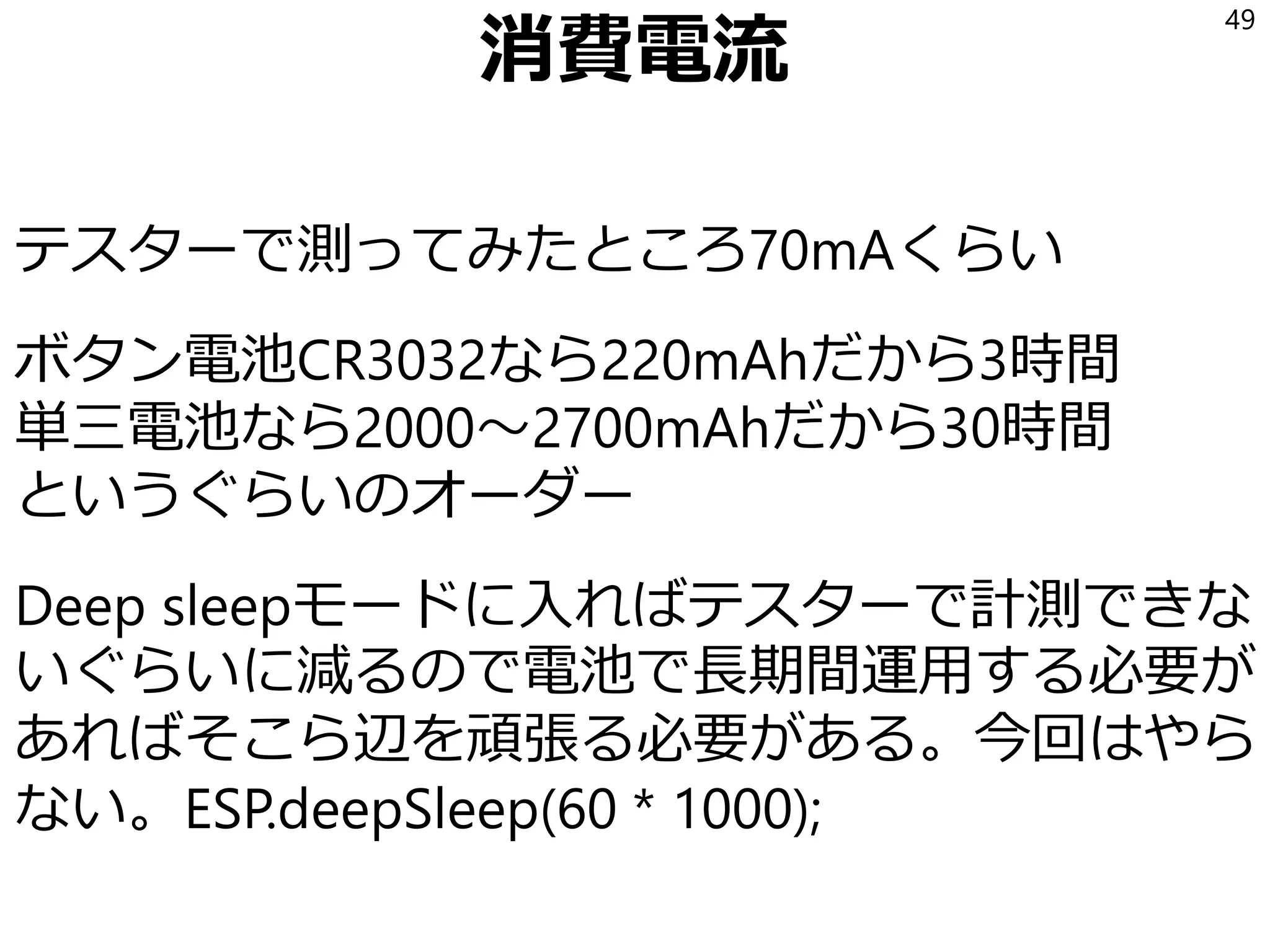

- 49.
- 50.
- 51.

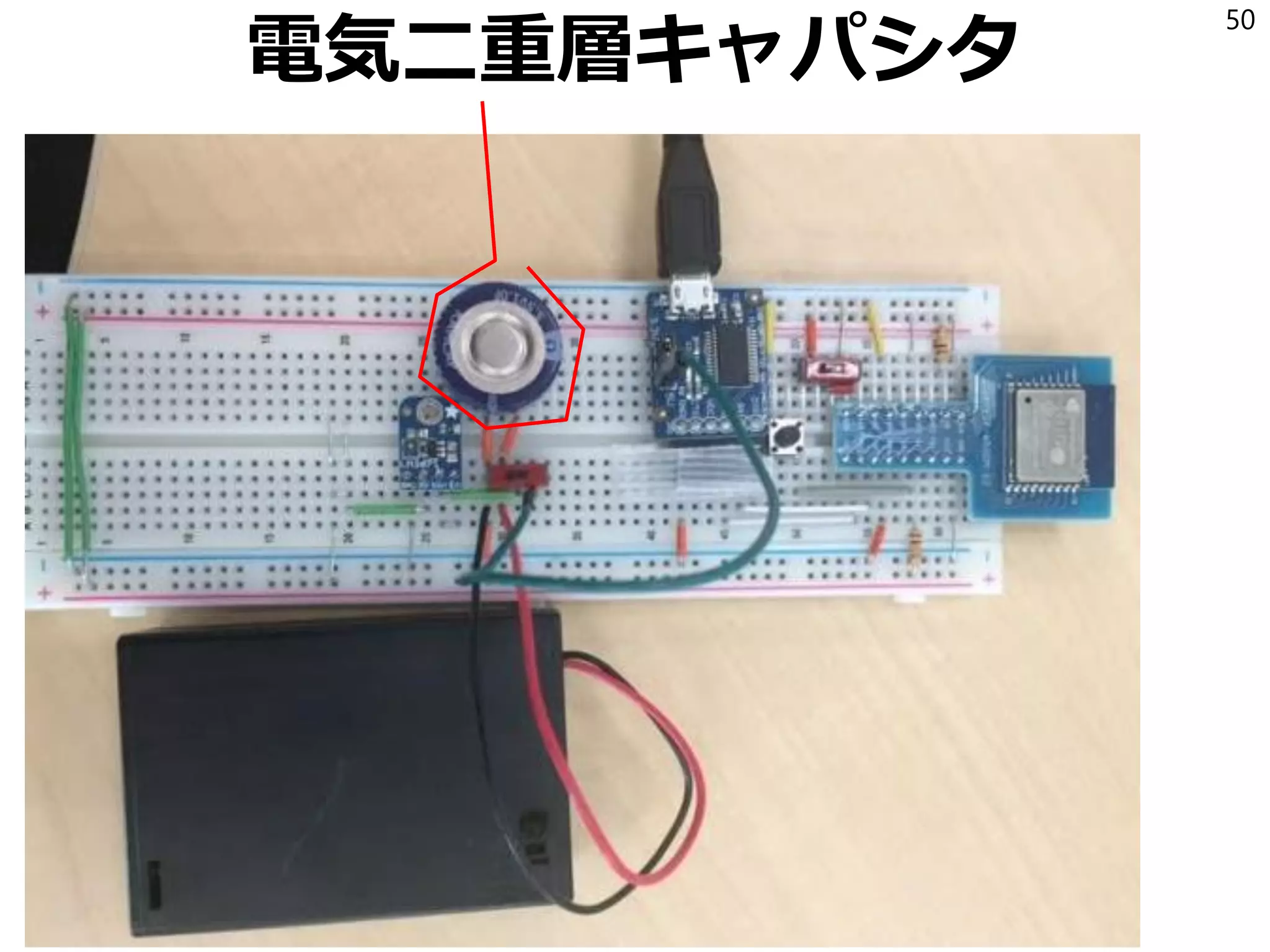

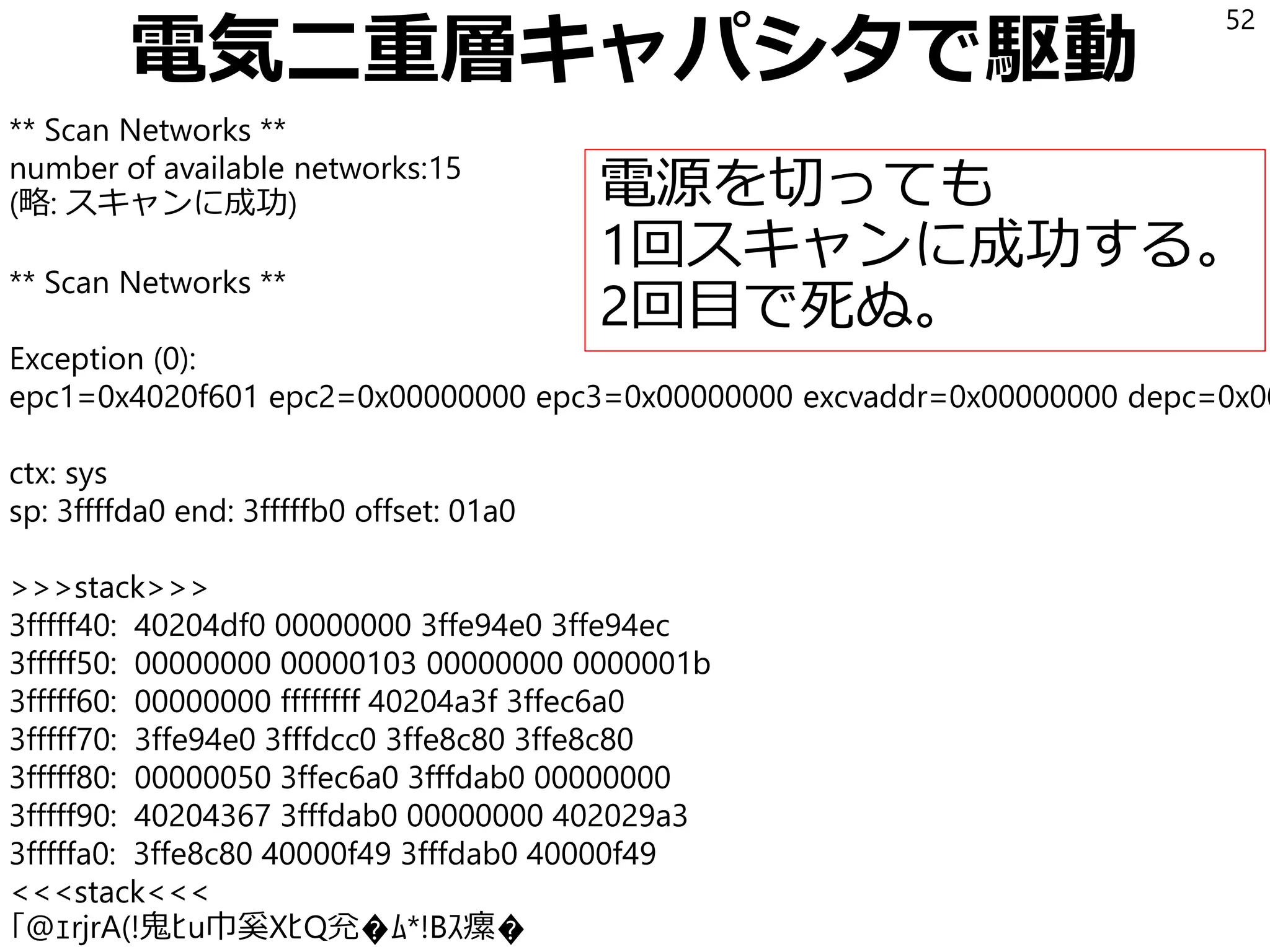

- 52. 電気二重層キャパシタで駆動 52 ** Scan Networks** number of available networks:15 (略: スキャンに成功) ** Scan Networks ** Exception (0): epc1=0x4020f601 epc2=0x00000000 epc3=0x00000000 excvaddr=0x00000000 depc=0x00 ctx: sys sp: 3ffffda0 end: 3fffffb0 offset: 01a0 >>>stack>>> 3fffff40: 40204df0 00000000 3ffe94e0 3ffe94ec 3fffff50: 00000000 00000103 00000000 0000001b 3fffff60: 00000000 ffffffff 40204a3f 3ffec6a0 3fffff70: 3ffe94e0 3fffdcc0 3ffe8c80 3ffe8c80 3fffff80: 00000050 3ffec6a0 3fffdab0 00000000 3fffff90: 40204367 3fffdab0 00000000 402029a3 3fffffa0: 3ffe8c80 40000f49 3fffdab0 40000f49 <<<stack<<< ｢@ｪrjrA(!鬼ﾋu巾奚XﾋQ兊�ﾑ*!Bｽ瘰� 電源を切っても 1回スキャンに成功する。 2回目で死ぬ。

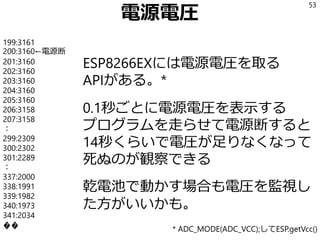

- 53.

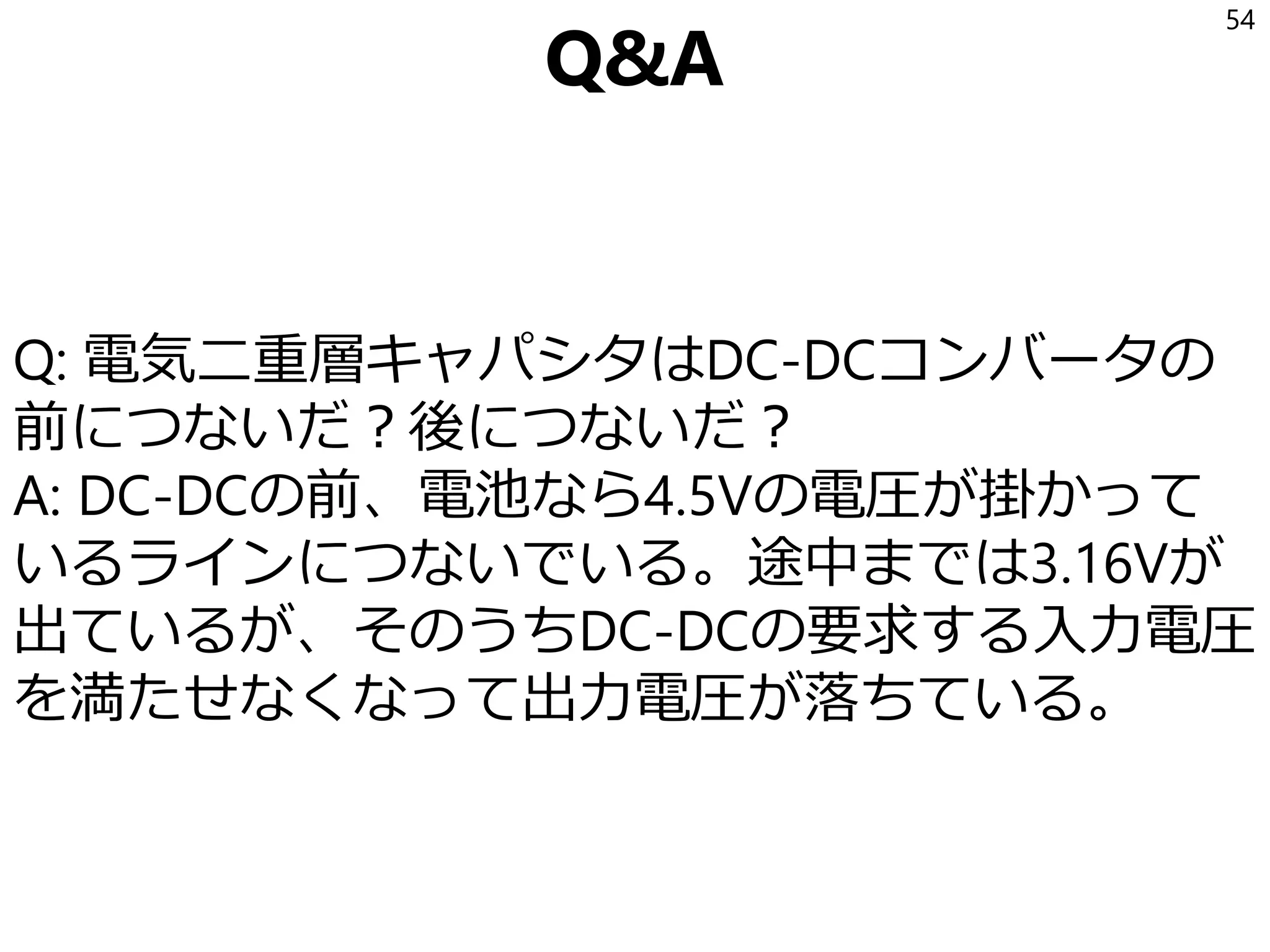

- 54.

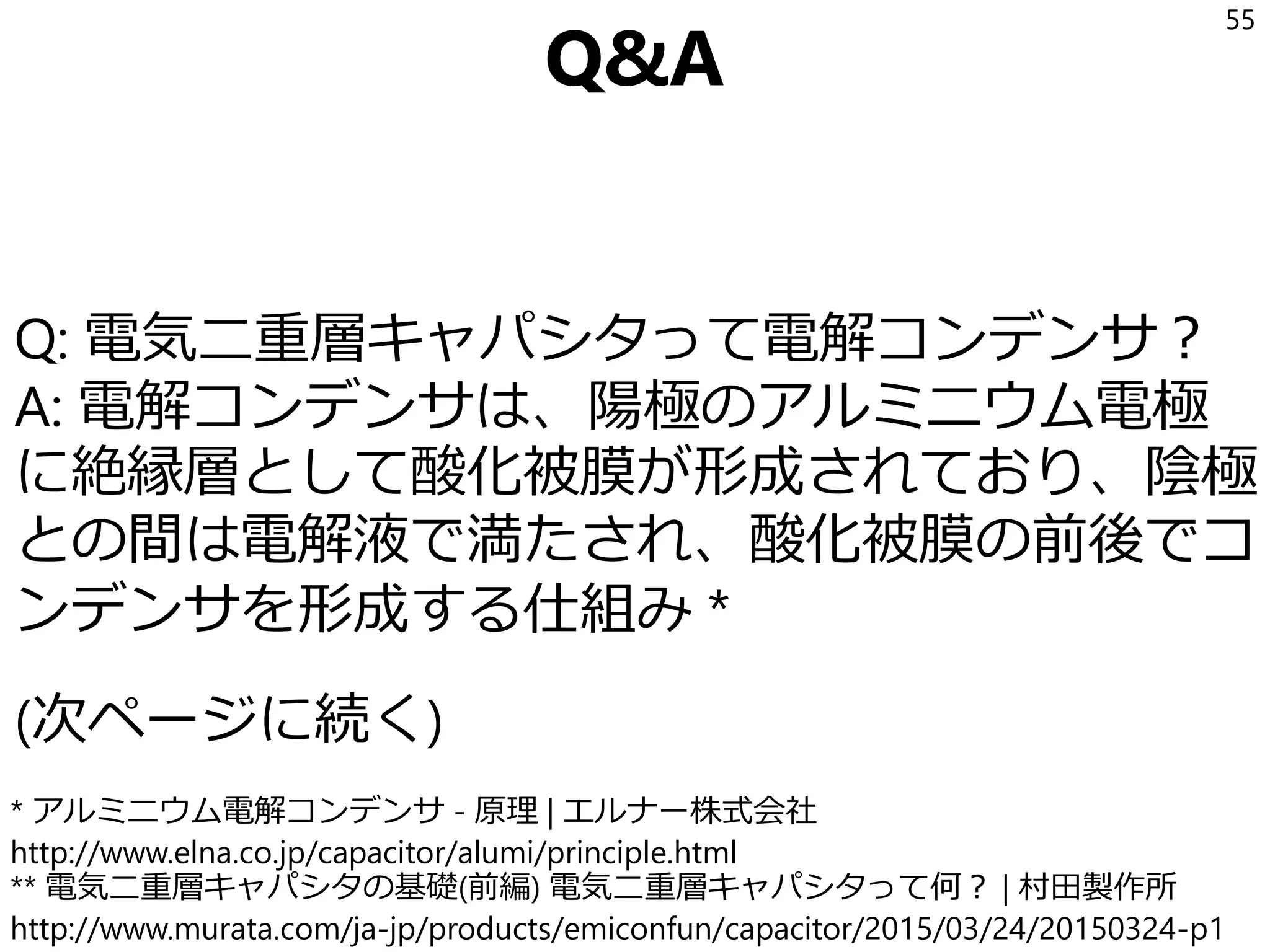

- 55. Q&A Q: 電気二重層キャパシタって電解コンデンサ？ A: 電解コンデンサは、陽極のアルミニウム電極 に絶縁層として酸化被膜が形成されており、陰極 との間は電解液で満たされ、酸化被膜の前後でコ ンデンサを形成する仕組み* (次ページに続く) 55 * アルミニウム電解コンデンサ - 原理 | エルナー株式会社 http://www.elna.co.jp/capacitor/alumi/principle.html ** 電気二重層キャパシタの基礎(前編) 電気二重層キャパシタって何？ | 村田製作所 http://www.murata.com/ja-jp/products/emiconfun/capacitor/2015/03/24/20150324-p1

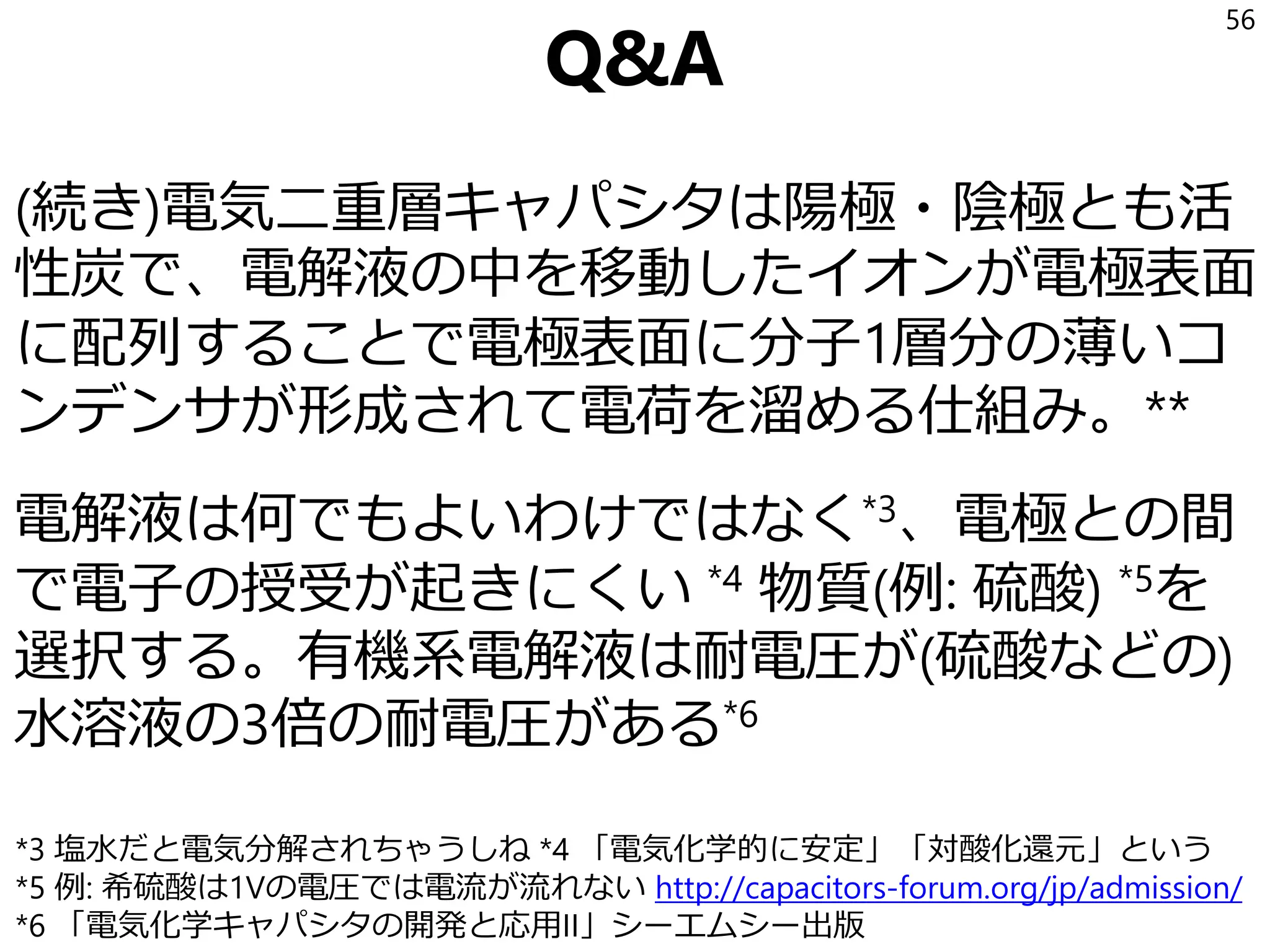

- 56. Q&A (続き)電気二重層キャパシタは陽極・陰極とも活 性炭で、電解液の中を移動したイオンが電極表面 に配列することで電極表面に分子1層分の薄いコ ンデンサが形成されて電荷を溜める仕組み。** 電解液は何でもよいわけではなく*3、電極との間 で電子の授受が起きにくい *4 物質(例:硫酸) *5を 選択する。有機系電解液は耐電圧が(硫酸などの) 水溶液の3倍の耐電圧がある*6 56 *3 塩水だと電気分解されちゃうしね *4 「電気化学的に安定」「対酸化還元」という *5 例: 希硫酸は1Vの電圧では電流が流れない http://capacitors-forum.org/jp/admission/ *6 「電気化学キャパシタの開発と応用II」シーエムシー出版

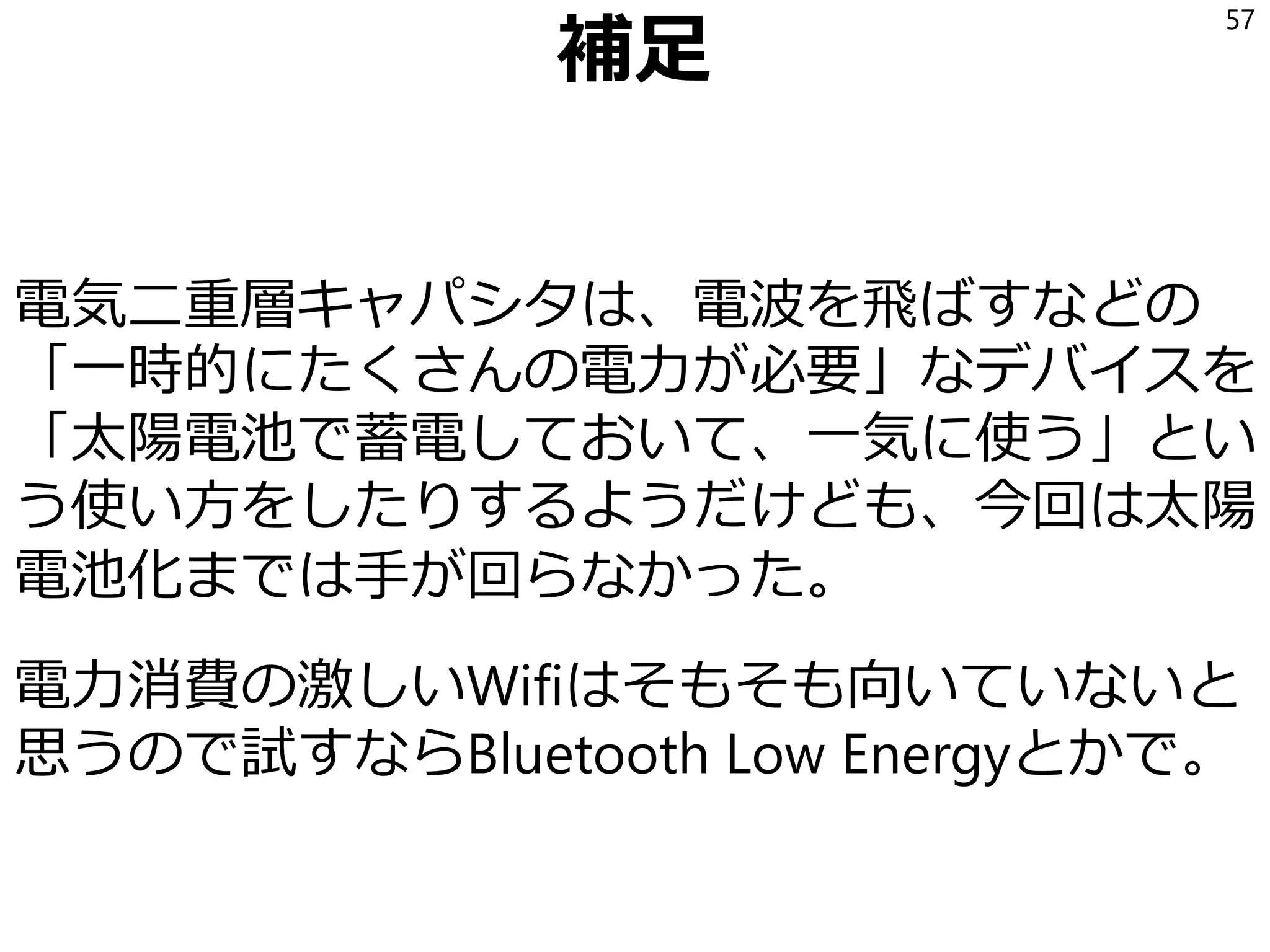

- 57.
- 58.
- 59.

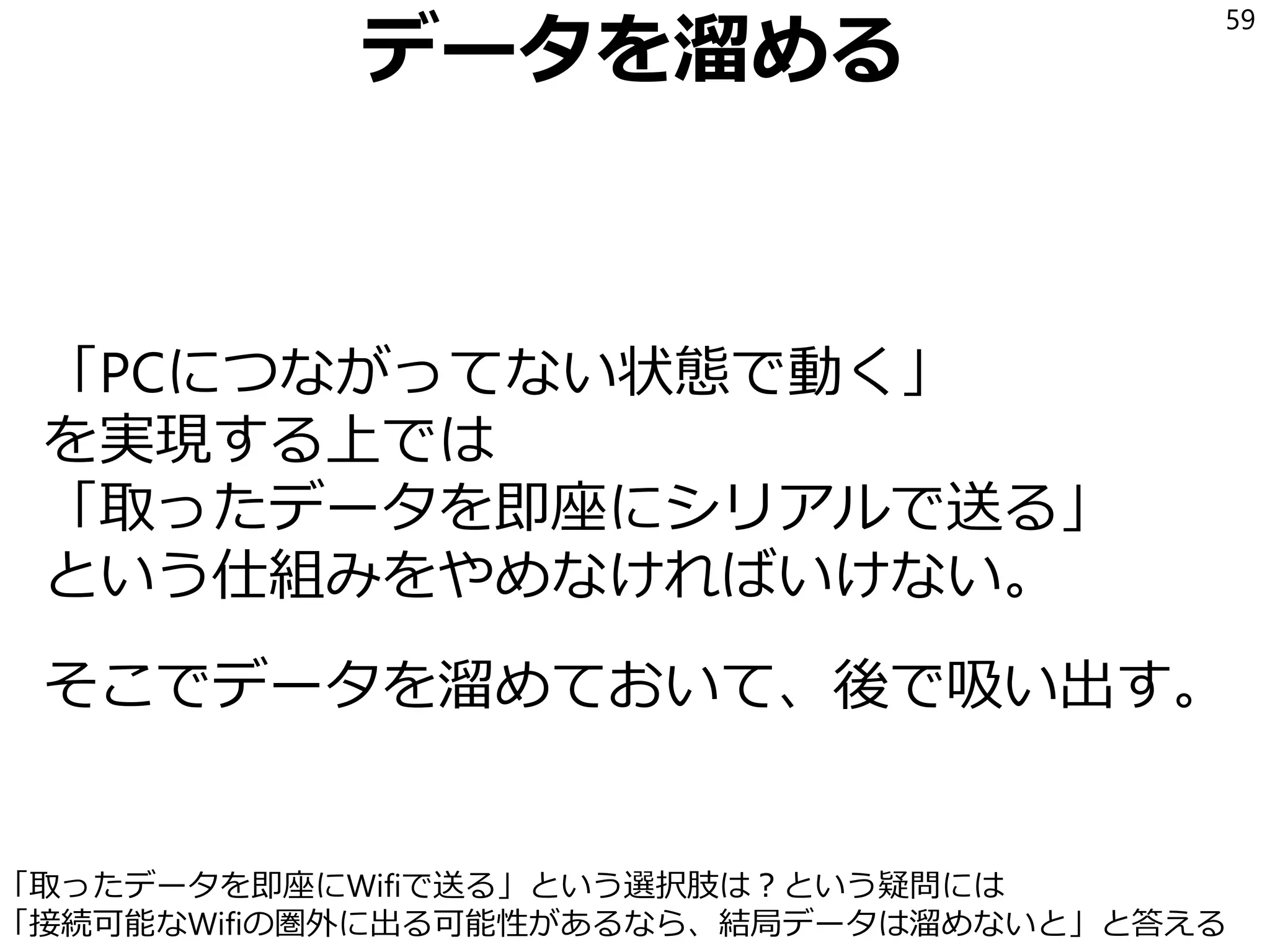

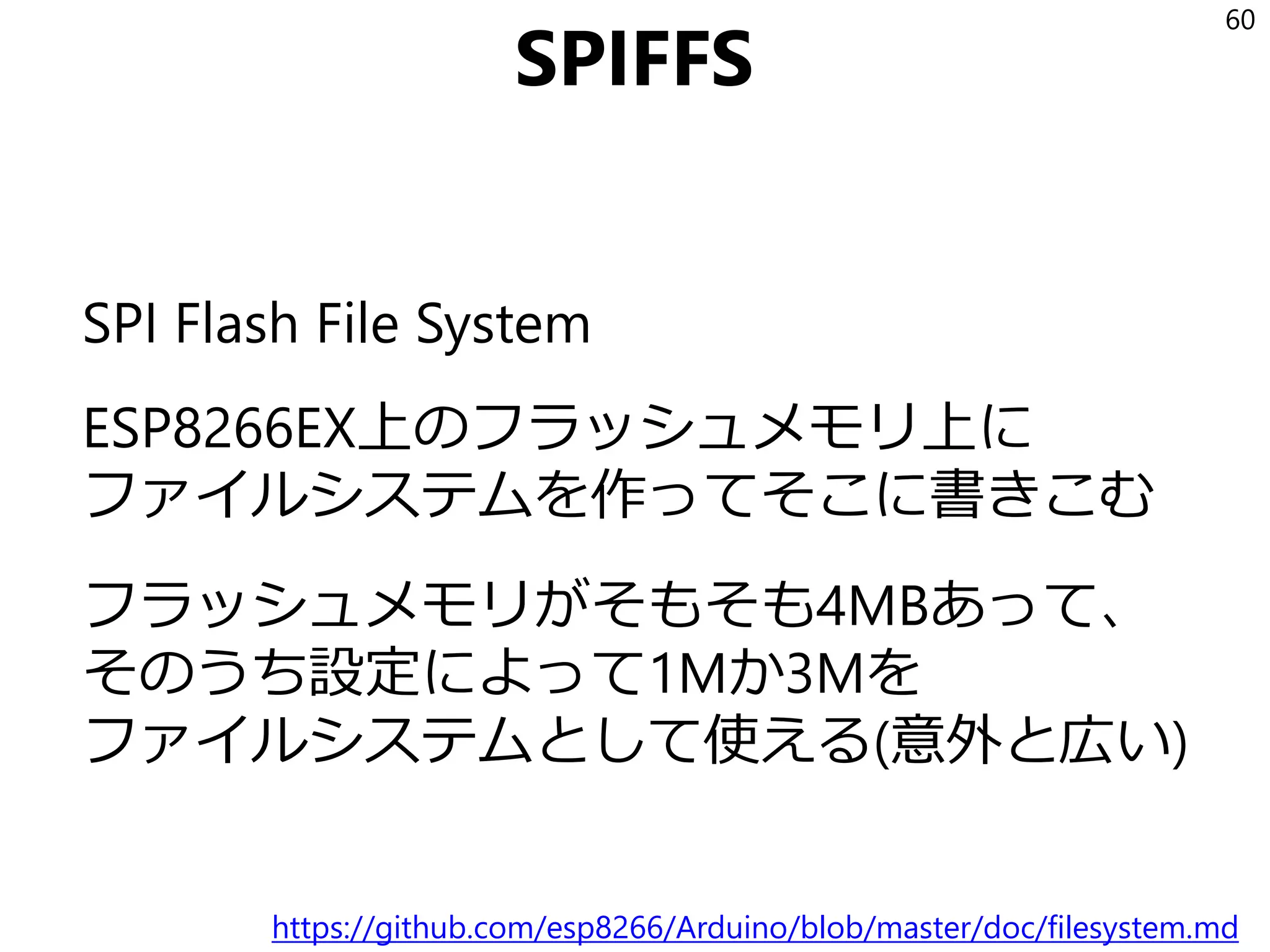

- 60. SPIFFS SPI Flash FileSystem ESP8266EX上のフラッシュメモリ上に ファイルシステムを作ってそこに書きこむ フラッシュメモリがそもそも4MBあって、 そのうち設定によって1Mか3Mを ファイルシステムとして使える(意外と広い) 60 https://github.com/esp8266/Arduino/blob/master/doc/filesystem.md

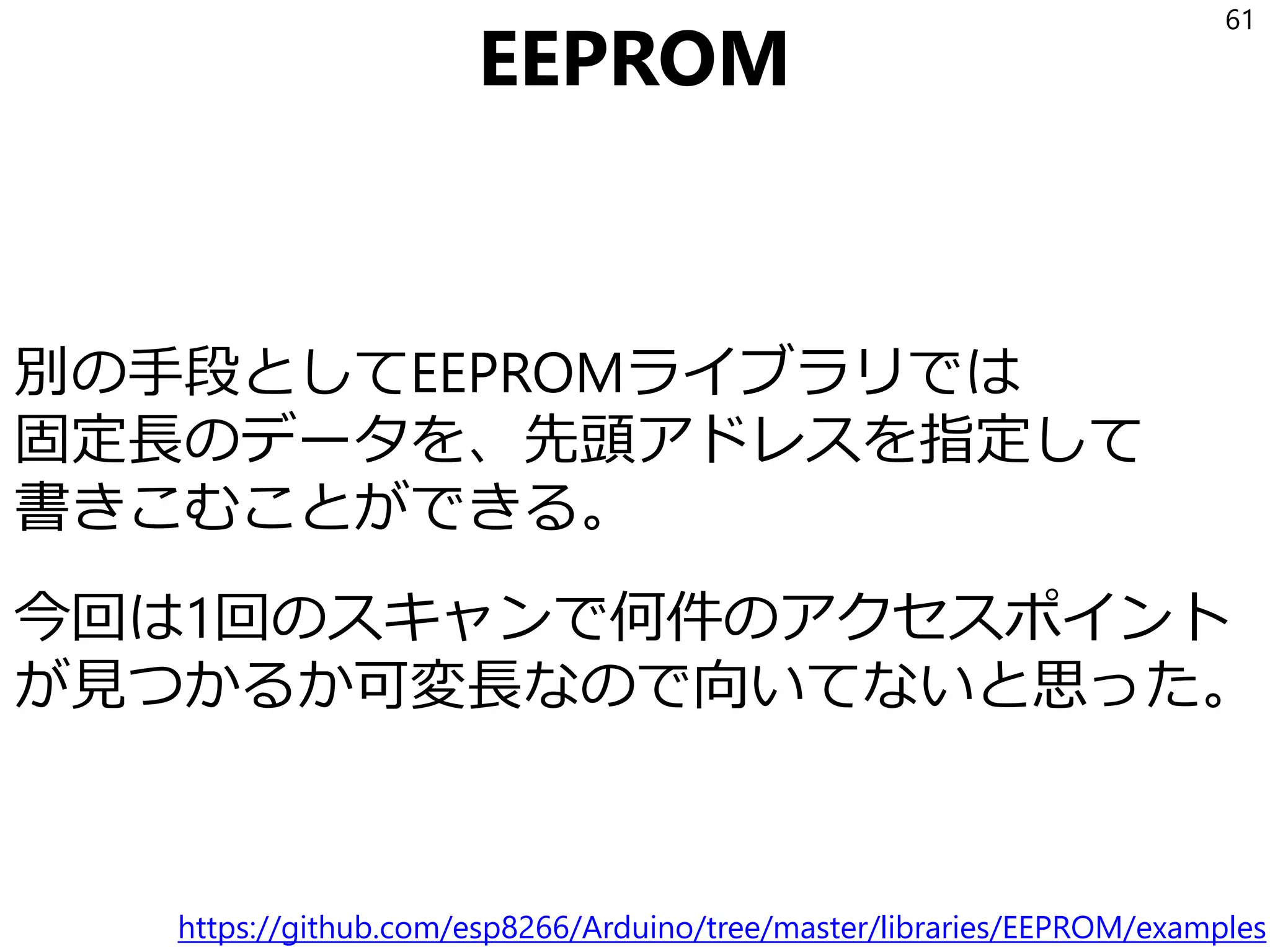

- 61.

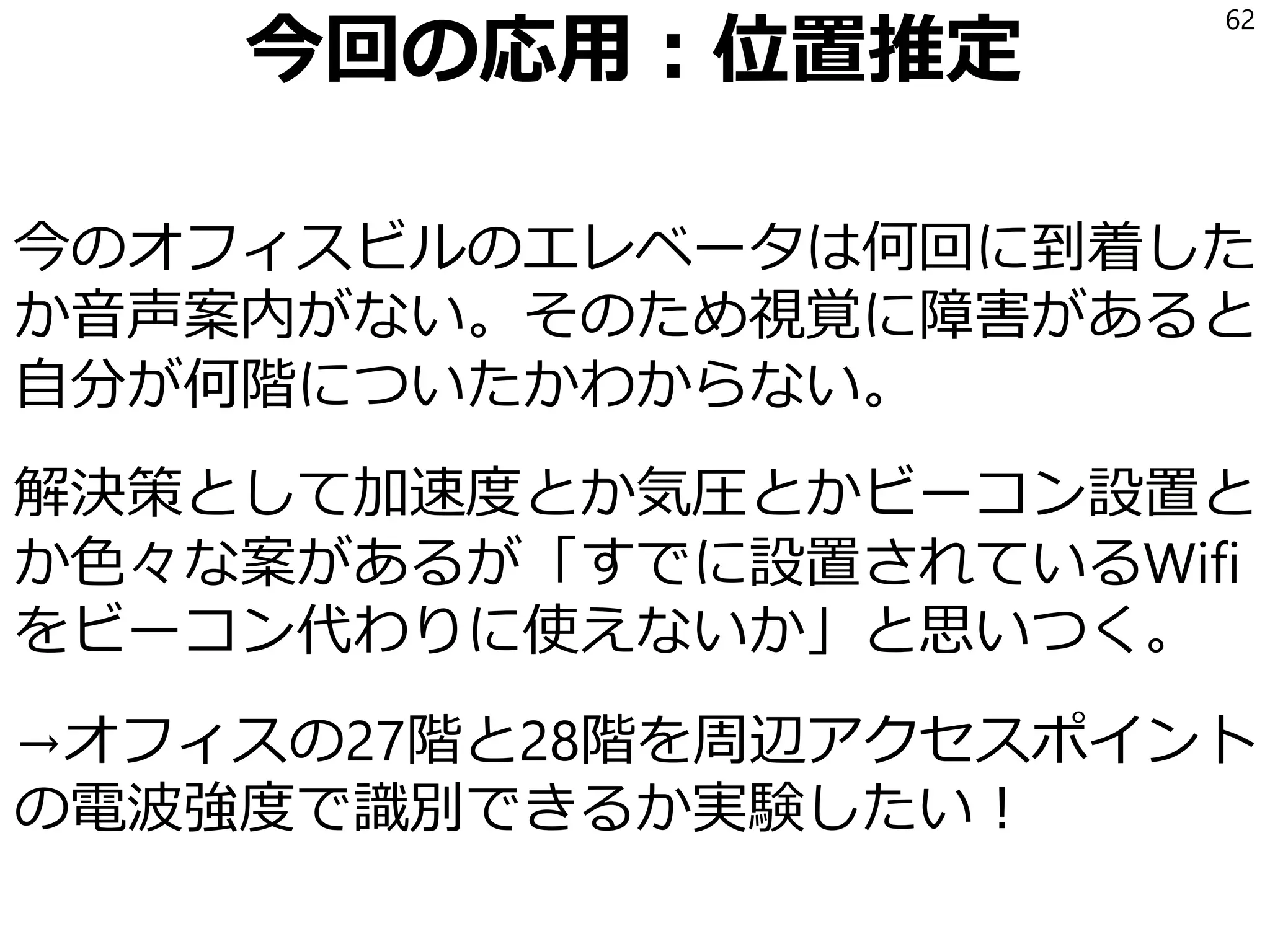

- 62.

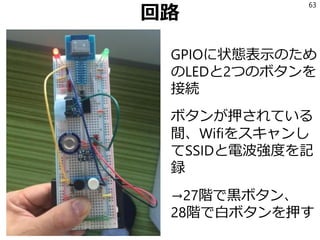

- 63.

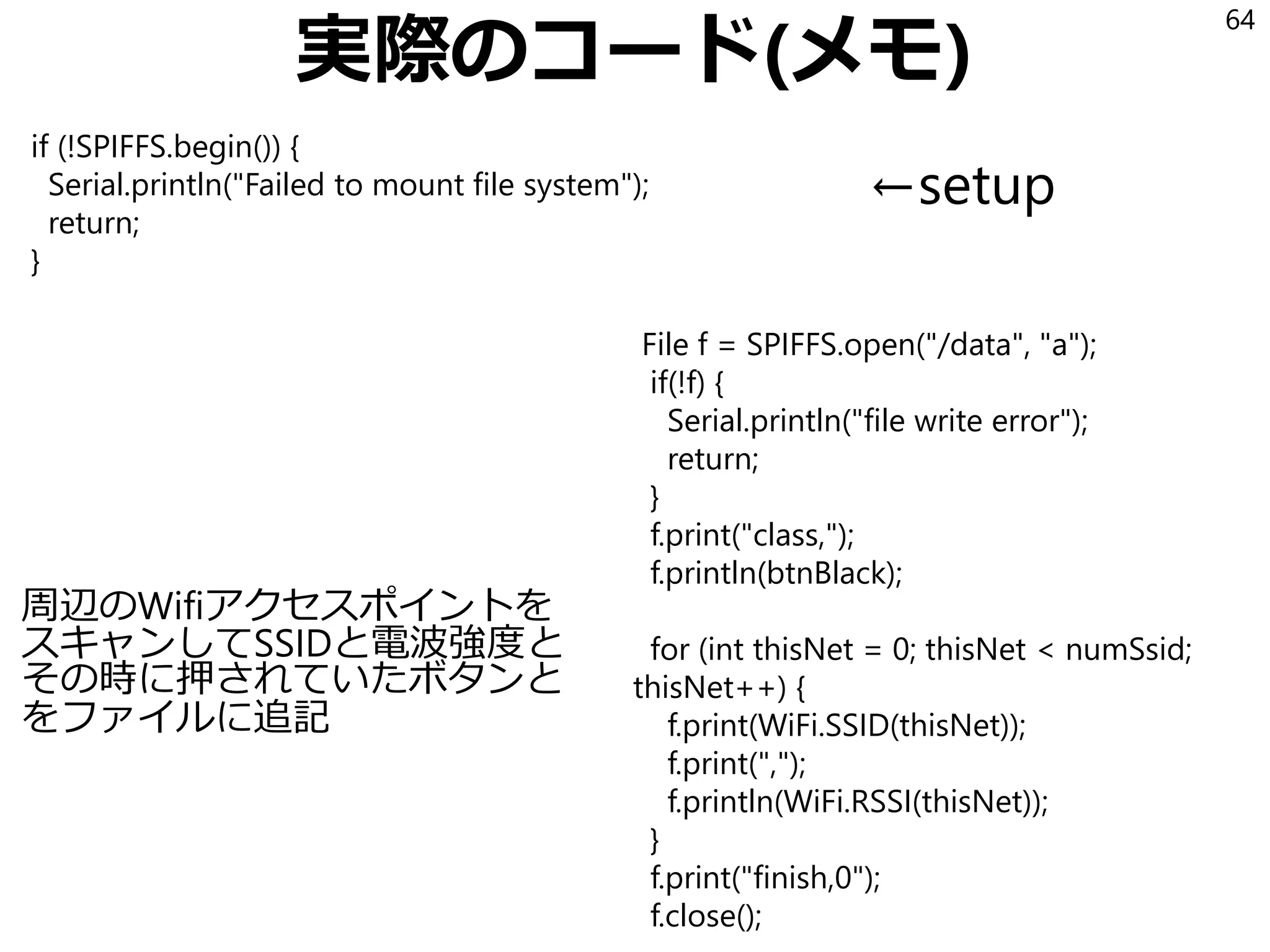

- 64. 実際のコード(メモ) ←setup 64 if (!SPIFFS.begin()) { Serial.println("Failedto mount file system"); return; } File f = SPIFFS.open("/data", "a"); if(!f) { Serial.println("file write error"); return; } f.print("class,"); f.println(btnBlack); for (int thisNet = 0; thisNet < numSsid; thisNet++) { f.print(WiFi.SSID(thisNet)); f.print(","); f.println(WiFi.RSSI(thisNet)); } f.print("finish,0"); f.close(); 周辺のWifiアクセスポイントを スキャンしてSSIDと電波強度と その時に押されていたボタンと をファイルに追記

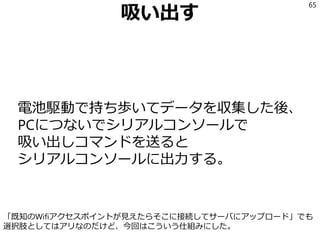

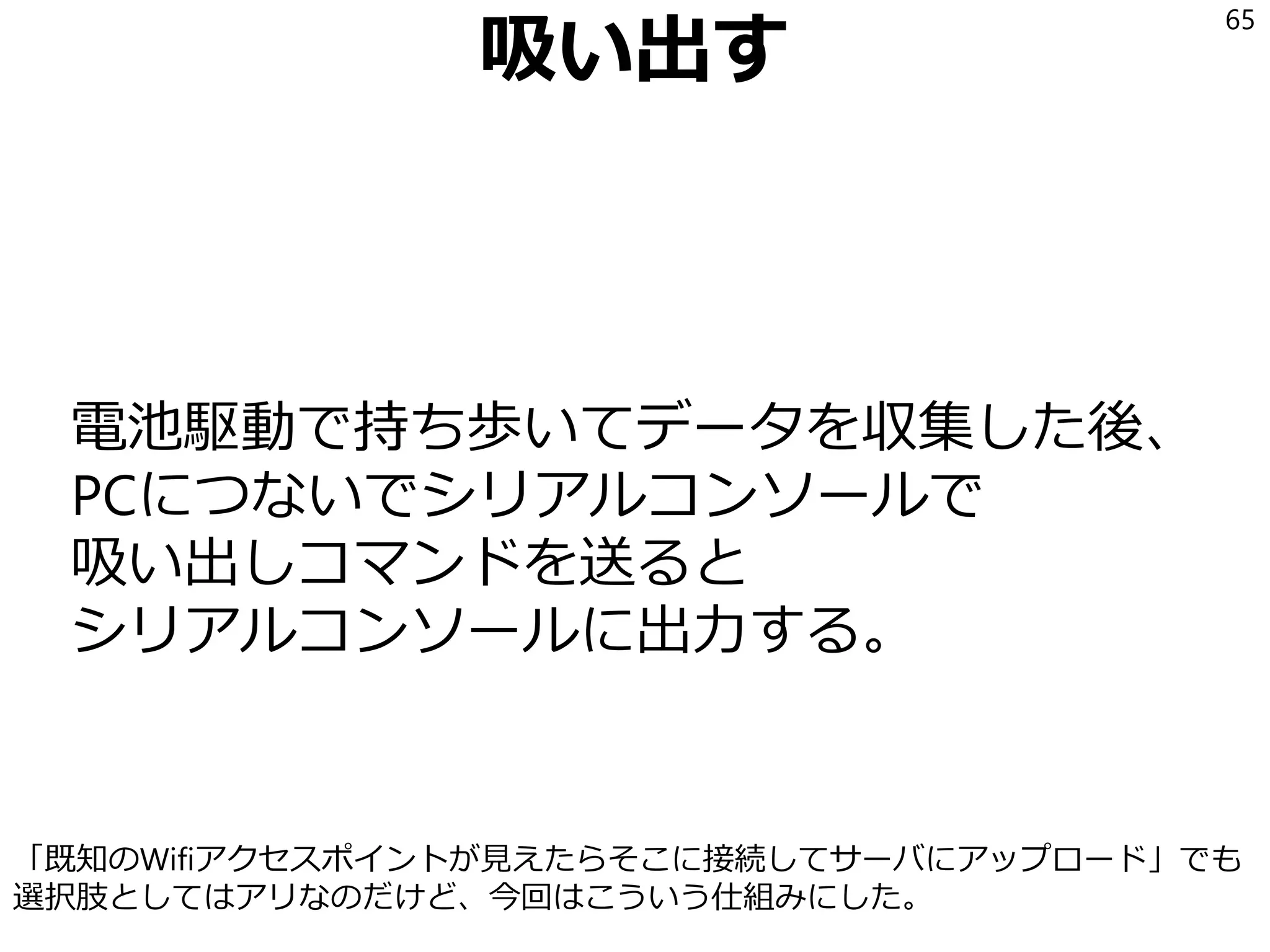

- 65.

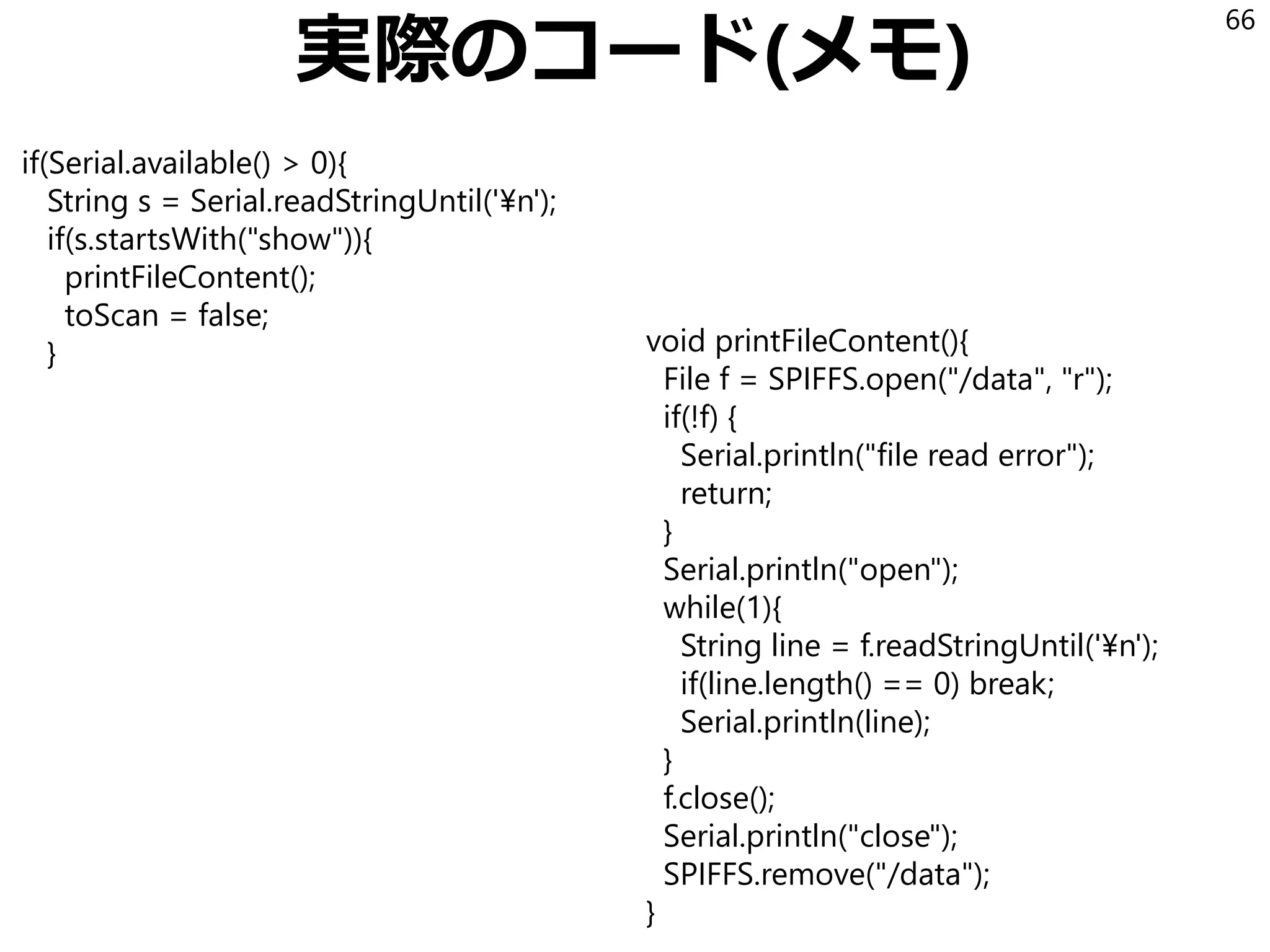

- 66. 実際のコード(メモ) 66 void printFileContent(){ File f= SPIFFS.open("/data", "r"); if(!f) { Serial.println("file read error"); return; } Serial.println("open"); while(1){ String line = f.readStringUntil('¥n'); if(line.length() == 0) break; Serial.println(line); } f.close(); Serial.println("close"); SPIFFS.remove("/data"); } if(Serial.available() > 0){ String s = Serial.readStringUntil('¥n'); if(s.startsWith("show")){ printFileContent(); toScan = false; }

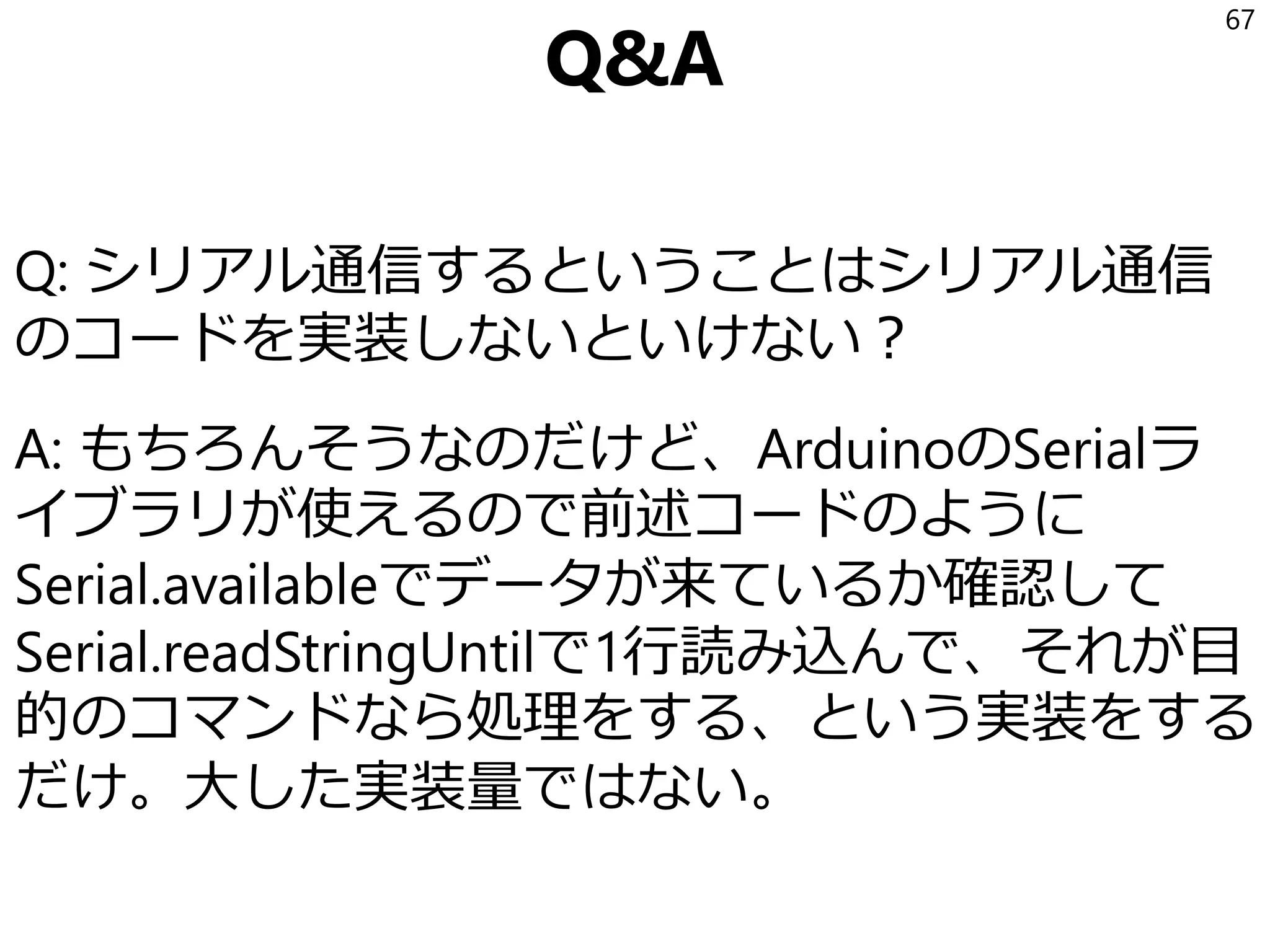

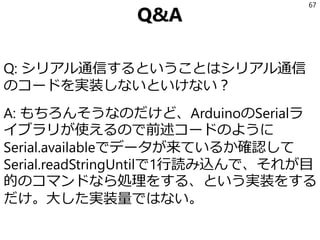

- 67.

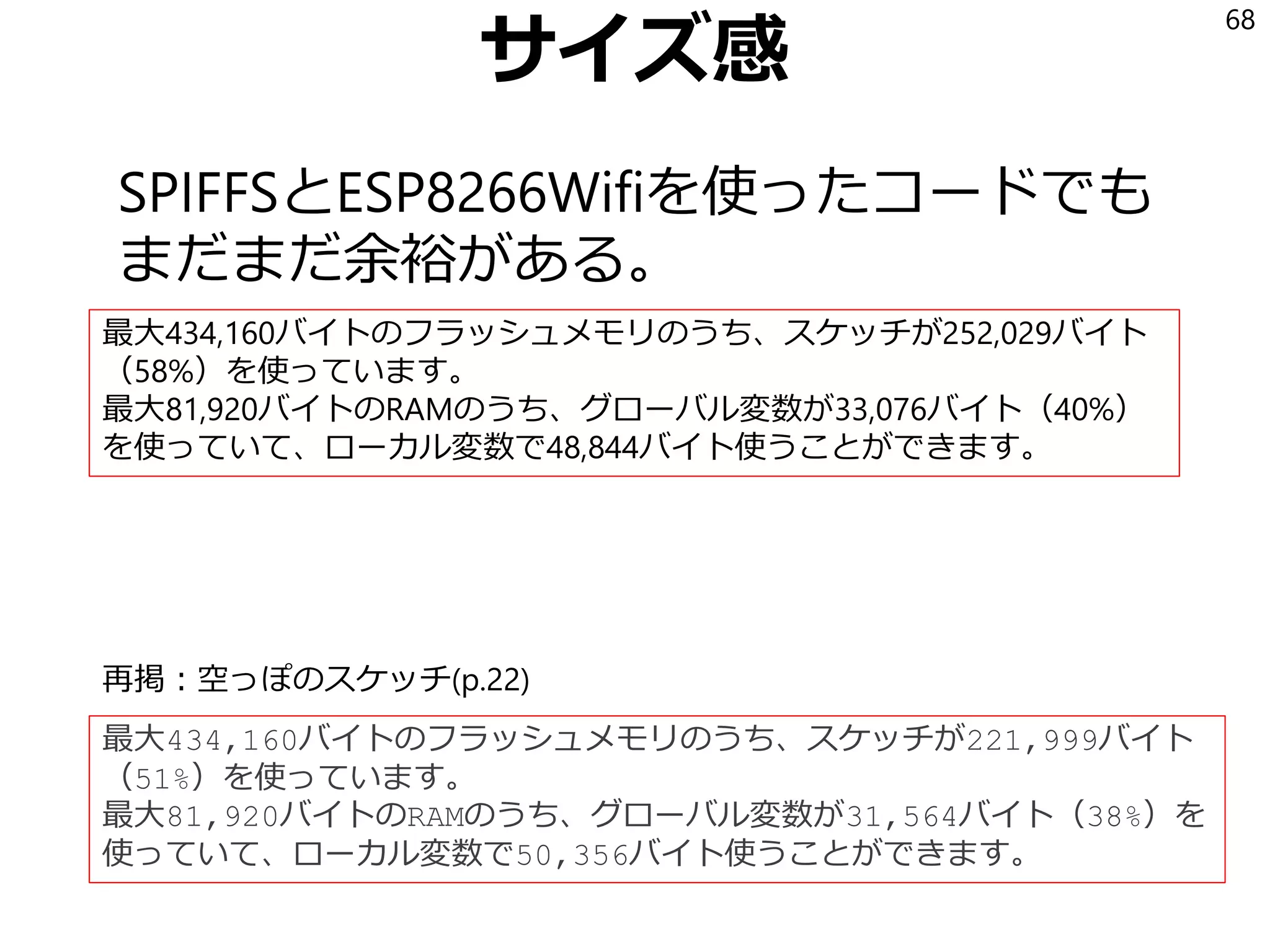

- 68.
- 69.

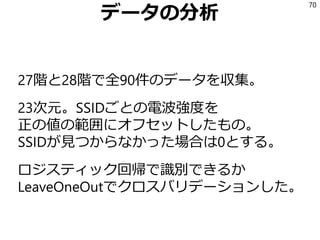

- 70.

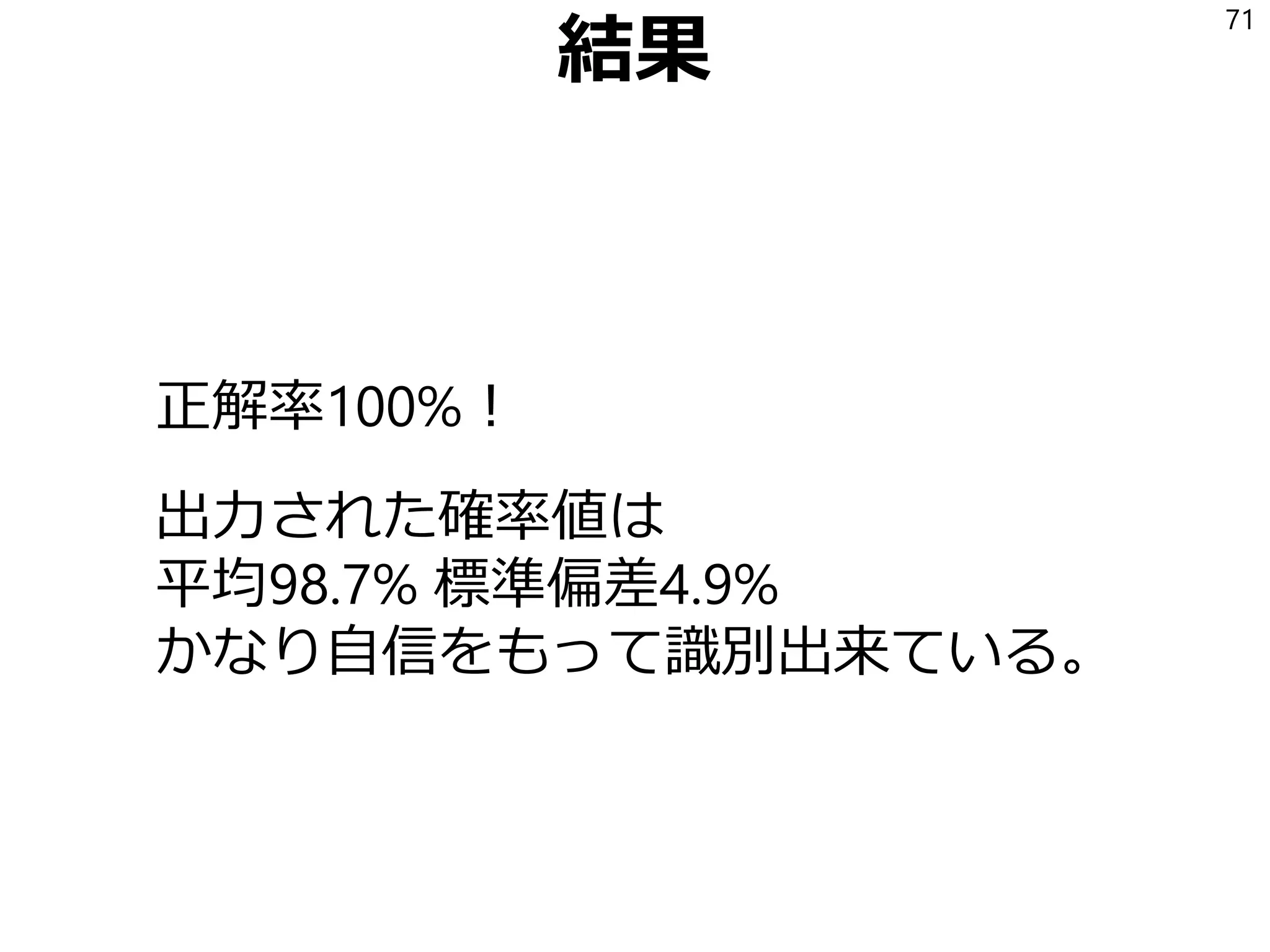

- 71.

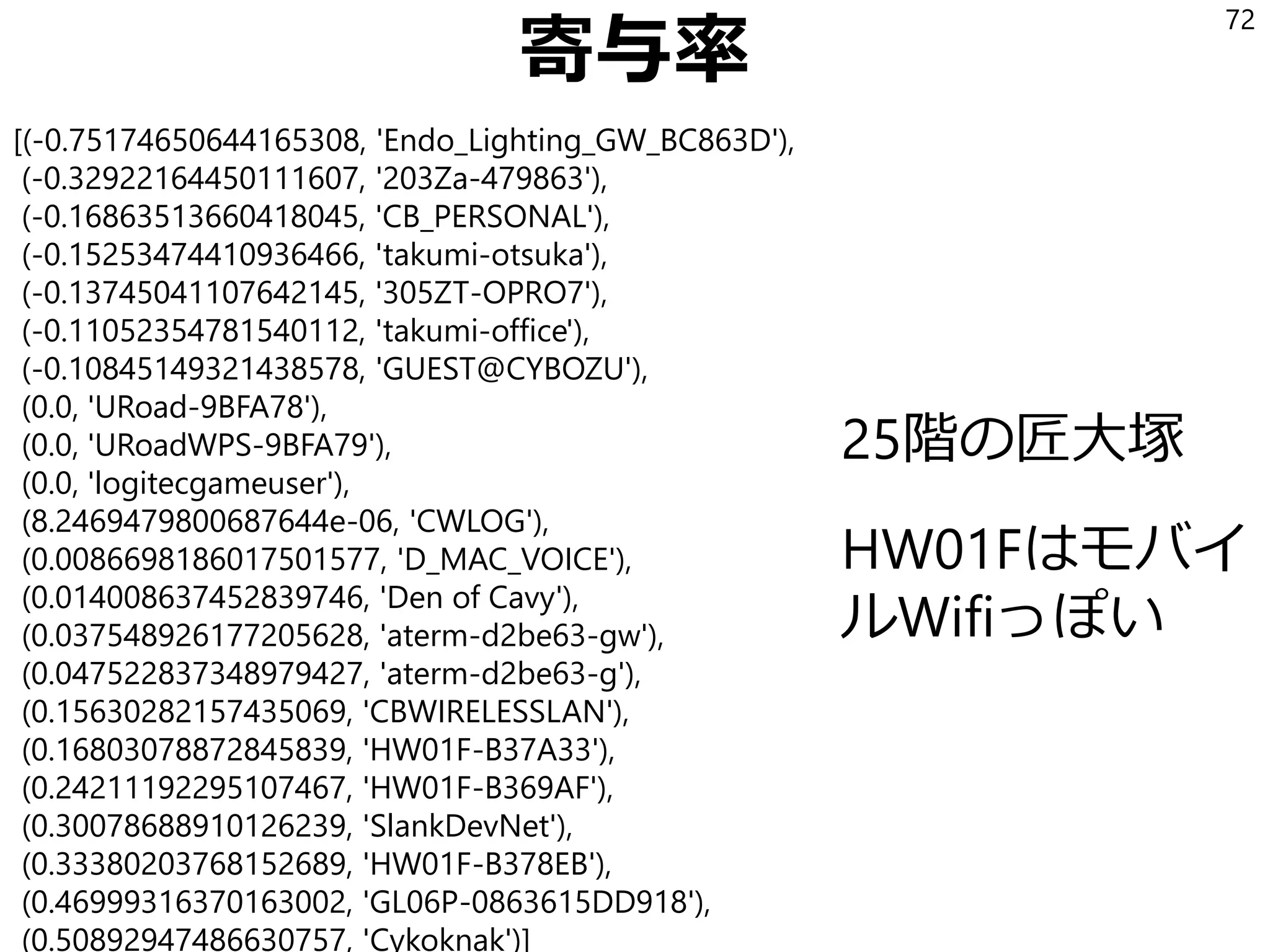

- 72. 寄与率 25階の匠大塚 HW01Fはモバイ ルWifiっぽい 72 [(-0.75174650644165308, 'Endo_Lighting_GW_BC863D'), (-0.32922164450111607, '203Za-479863'), (-0.16863513660418045,'CB_PERSONAL'), (-0.15253474410936466, 'takumi-otsuka'), (-0.13745041107642145, '305ZT-OPRO7'), (-0.11052354781540112, 'takumi-office'), (-0.10845149321438578, 'GUEST@CYBOZU'), (0.0, 'URoad-9BFA78'), (0.0, 'URoadWPS-9BFA79'), (0.0, 'logitecgameuser'), (8.2469479800687644e-06, 'CWLOG'), (0.0086698186017501577, 'D_MAC_VOICE'), (0.014008637452839746, 'Den of Cavy'), (0.037548926177205628, 'aterm-d2be63-gw'), (0.047522837348979427, 'aterm-d2be63-g'), (0.15630282157435069, 'CBWIRELESSLAN'), (0.16803078872845839, 'HW01F-B37A33'), (0.24211192295107467, 'HW01F-B369AF'), (0.30078688910126239, 'SlankDevNet'), (0.33380203768152689, 'HW01F-B378EB'), (0.46999316370163002, 'GL06P-0863615DD918'), (0.50892947486630757, 'Cykoknak')]

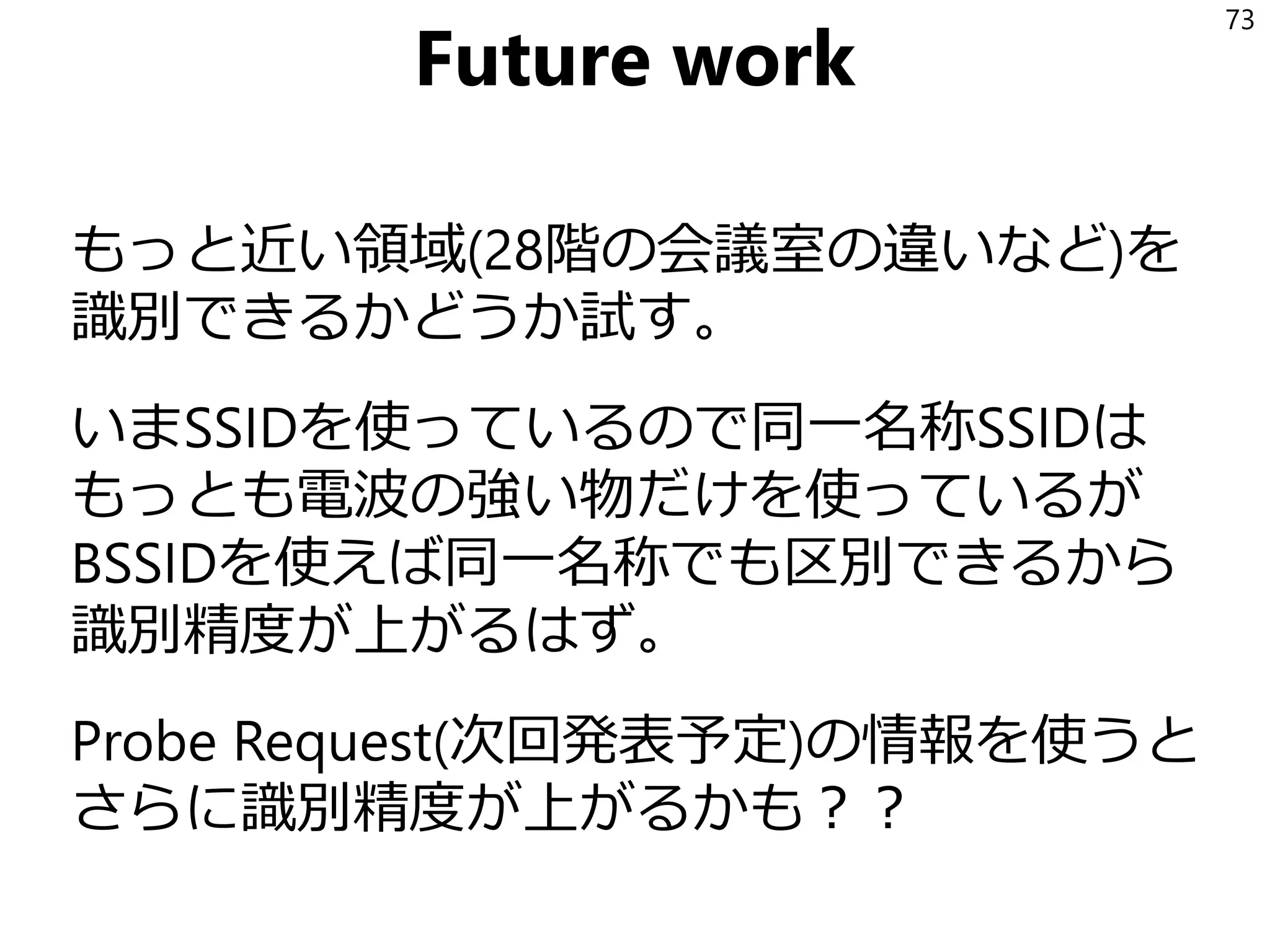

- 73.

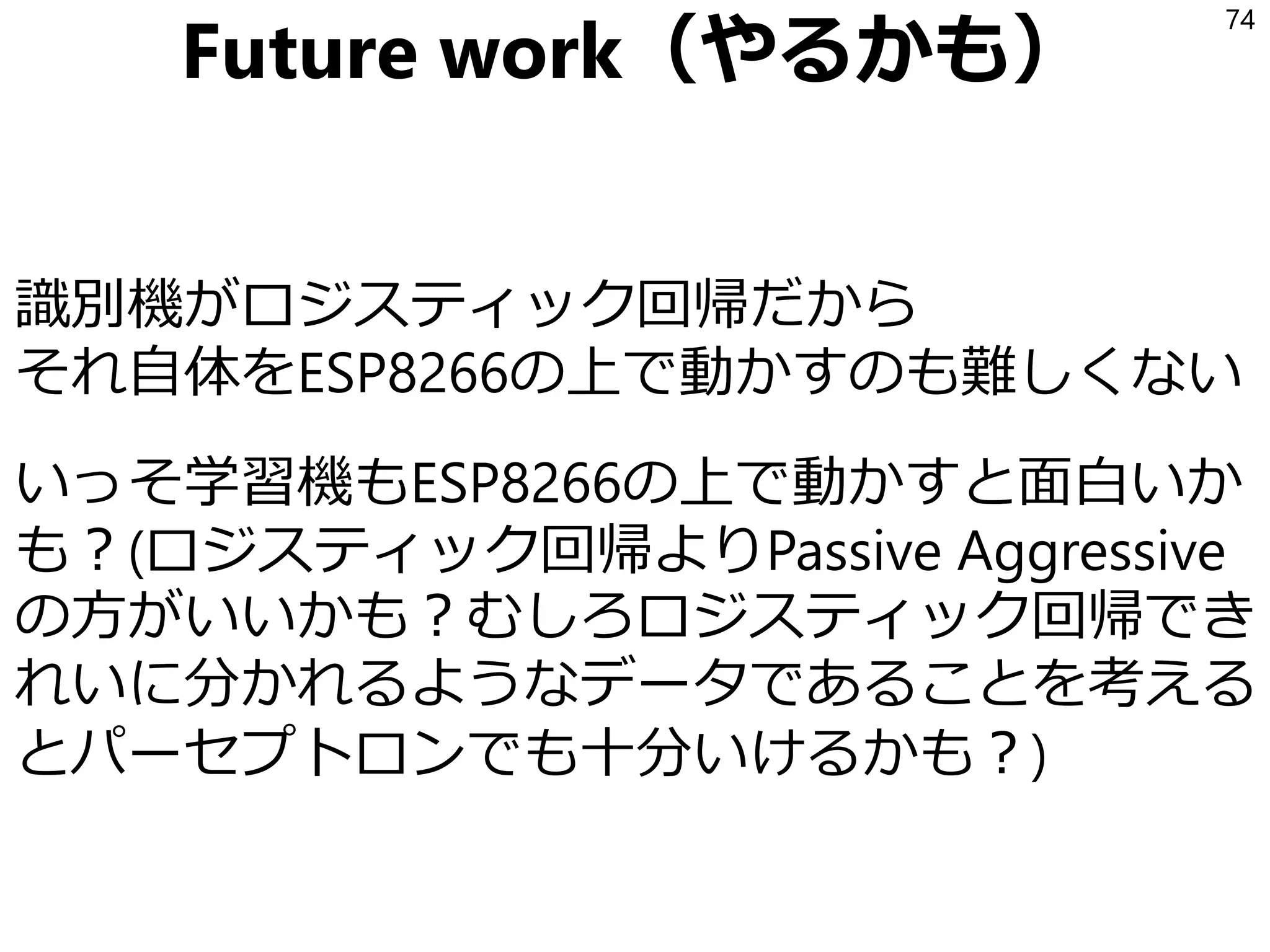

- 74.
