ppt rangkaian seri dan paralel
- 1.
- 2. A. RANGKAIAN PARALEL E.KELEMAHAN RANGKAIAN SERI B. RANGKAIAN SERI RANGKAIAN SERIDAN PARALEL D.KELEBIHAN RANGKAIAN SERI C. RANGKAIAN CAMPURAN

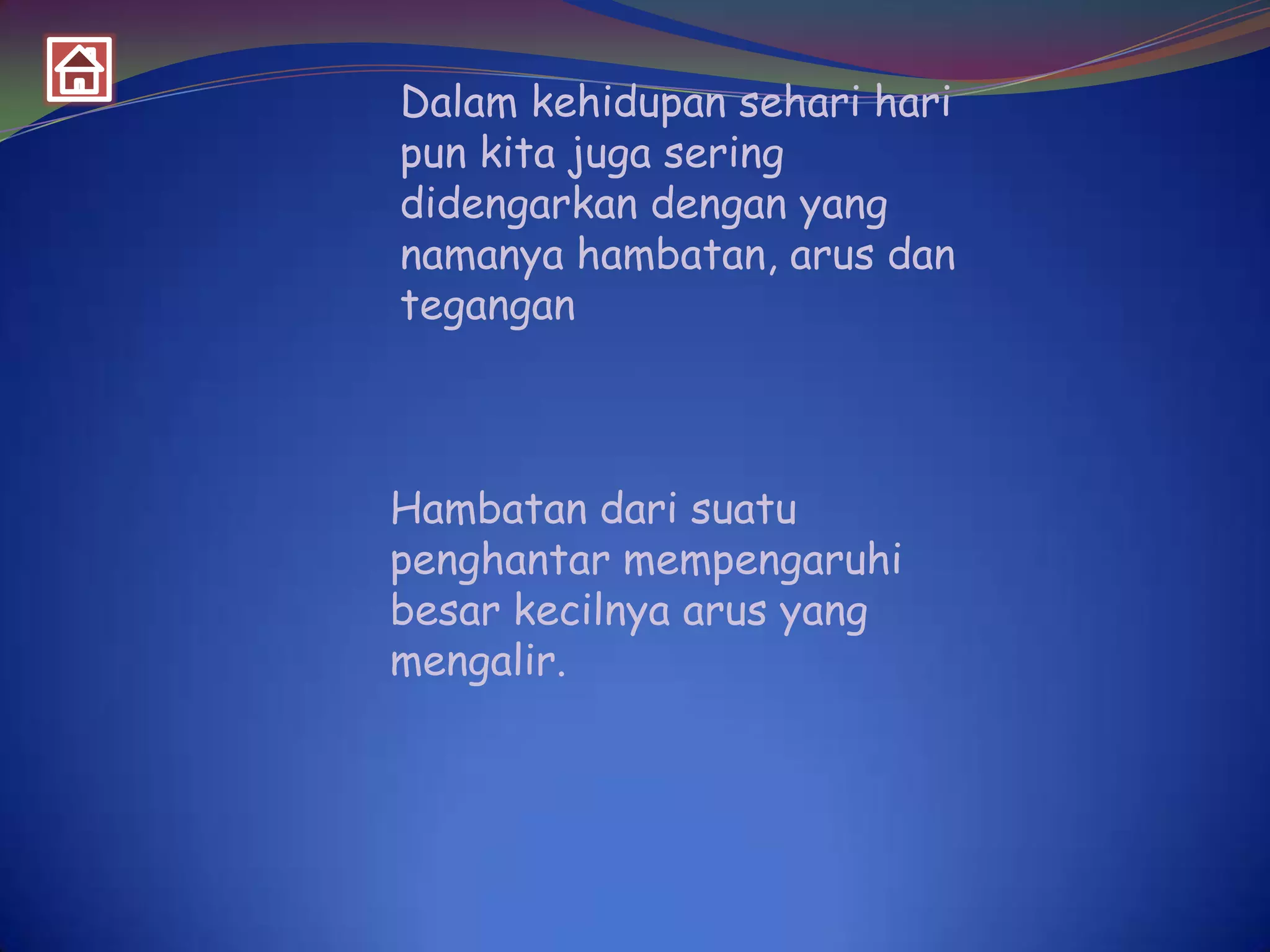

- 3. Dalam kehidupan seharihari pun kita juga sering didengarkan dengan yang namanya hambatan, arus dan tegangan Hambatan dari suatu penghantar mempengaruhi besar kecilnya arus yang mengalir.
- 4. -Rangkaian seri adalah rangkaianyang cara kerjannya membagi arus yang di hasilkan dari komponen lain. RANGKAIAN SERI -Contoh pada lampu-lampu di pohon natal, dimana bisa terdapat lebih dari dua puluh lampu hanya pada satu rangkaian. A R1 R2 R3 Dari gambar rangkaian seri di atas totalnya adalah RTS = R1 + R2 + R3

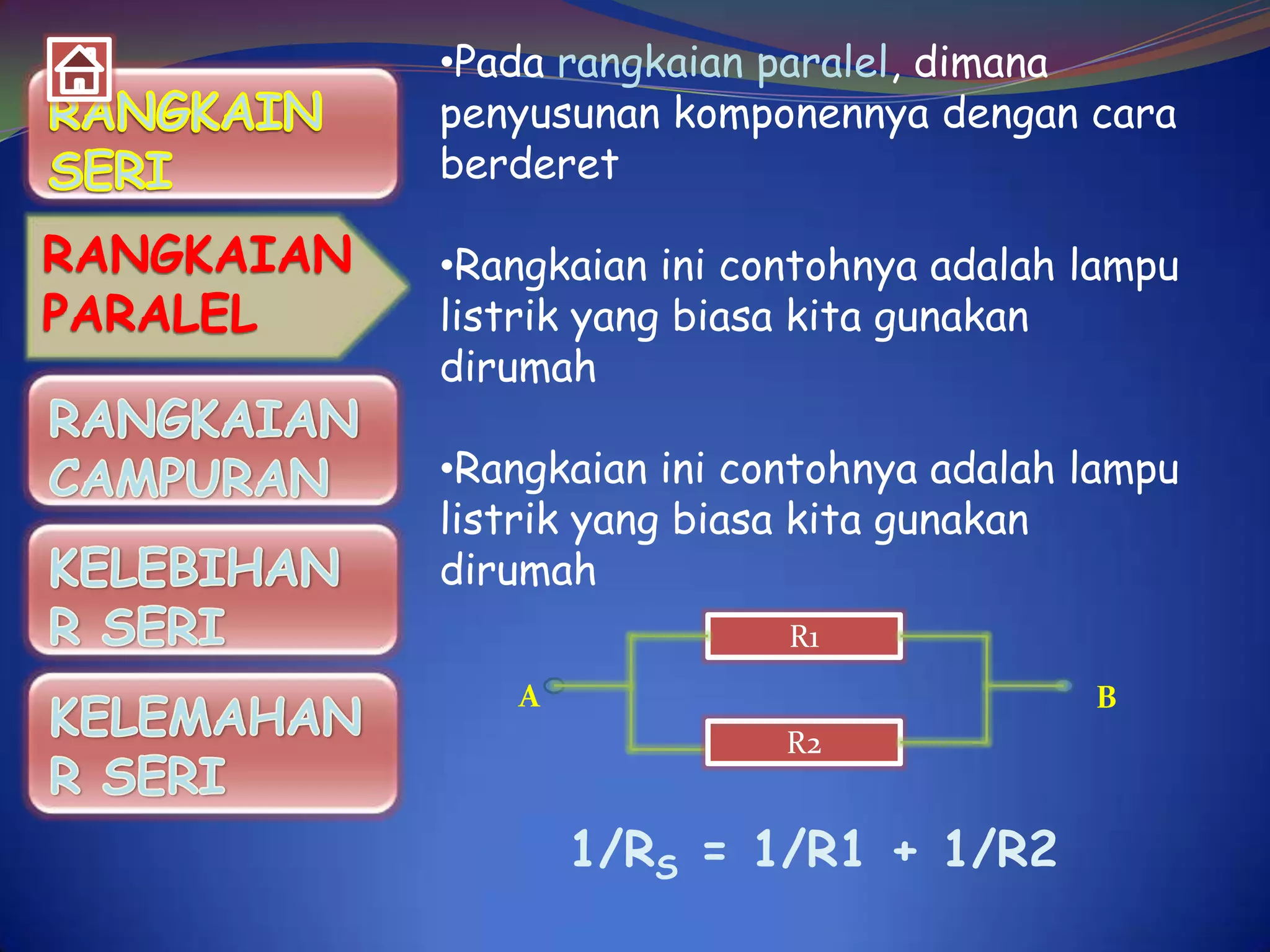

- 5. •Pada rangkaian paralel,dimana penyusunan komponennya dengan cara berderet RANGKAIAN PARALEL •Rangkaian ini contohnya adalah lampu listrik yang biasa kita gunakan dirumah •Rangkaian ini contohnya adalah lampu listrik yang biasa kita gunakan dirumah R1 A B R2 1/RS = 1/R1 + 1/R2
- 6. R1 RANGKAIAN PARALEL A R2 R2 1/RS = 1/R1+ 1/R2 + 1/R3 B
- 7. Rangkaian campuran adalahsuatu rangkaian yang terdiri dari rangkaian seri dan paralel R2 A B R1 R3 RANGKAIAN CAMPURAN 1/RTP= 1/R2 + 1/R3 A R1 RP Maka rangkaian totalnya adalah RT = R1 + RP B
- 9. RANGKAIAN SERI •Lebih banyak menghematdaya yang dikeluarkan pada baterai •Terdapat pada pengerjaan yang singkat, serta tidak memerlukan banya penghubung pada penyambungan jalur.

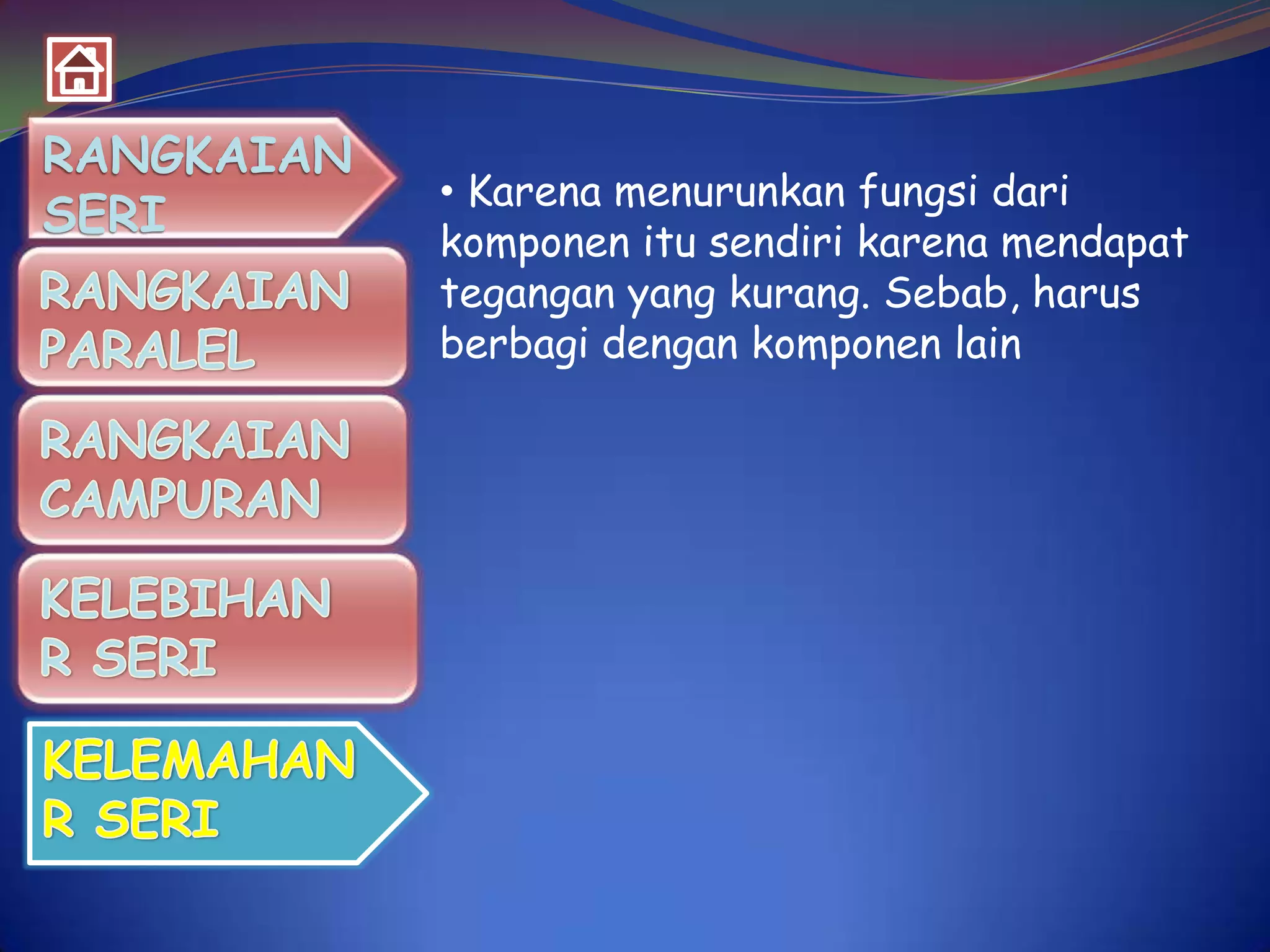

- 10. RANGKAIAN SERI • Karena menurunkanfungsi dari komponen itu sendiri karena mendapat tegangan yang kurang. Sebab, harus berbagi dengan komponen lain
- 11.
- 12.
