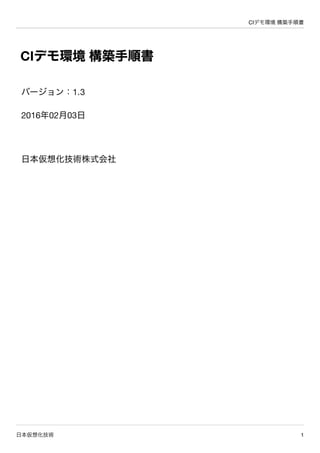

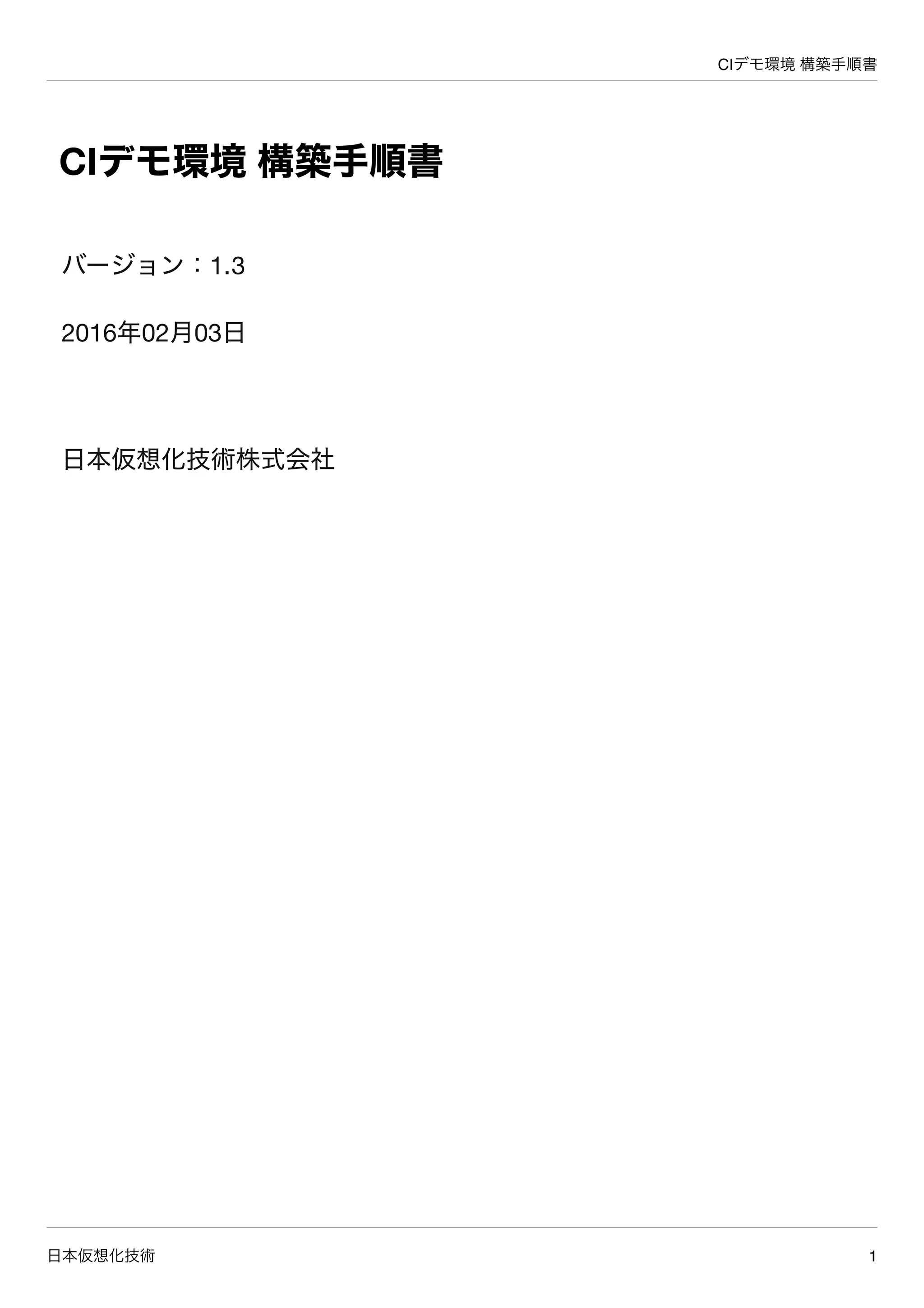

CIデモ環境構築手順書
日本仮想化技術 1
バージョン：1.3
2016年02月03日
日本仮想化技術株式会社

変更履歴
バージョン更新日更新内容
1.0 2015/11/11 初版
1.1 2015/11/18 デモ環境の構築手順（4章）の追加
1.2 2016/02/03 パブリックに公開
1.3 2016/02/03 挿絵を追加

目次
1. 構成情報
1.1 システムの構成
1.2 バージョン構成
2. Jenkinsサーバーのセットアップ
2.1 OSの最新化
2.2 Javaのインストール
2.3 Jenkinsのインストール
2.4 gitクライアントのインストールと初期設定
2.5 ファイアーウォールの設定
2.6 Jenkinsの起動
2.7 Ansibleのインストール
2.8 Serverspecのインストール
2.9 Jenkins の初期設定
3. GitLabサーバーのセットアップ
3.1 OSの最新化
3.2 必要なパッケージのインストールと設定
3.3 GitLabパッケージのインストール
3.4 GitLabの初期設定
3.5 root パスワードの設定
3.6 ユーザーの作成
4. デモ環境の構築
4.1 ソースファイルの初期設定
4.2 GitHabへのファイルのアップロード(Push)
4.3 Jenkinsジョブの作成
4.4 デプロイターゲットへの公開登録
5. ジョブの実行

本書ではJenkins、Ansible、Serverspec、GitLabを利用したCI(Continuous Integration)デモ環境
を構築する手順を解説しています。
本書の手順に従ってセットアップすることで、アプリケーションのデプロイやシステムの状態の
確認、管理を行うためのJenkins、Jenkinsから指示を受けてアプリケーションデプロイメントを
実際に処理するAnsible、そしてAnsibleが実行する処理を記述したスクリプトであるAnsible
Playbookを管理するGitlab環境を構築することができます。
今回構築するCIシステムの構成

1. 構成情報
1.1 システムの構成
本環境は以下に述べるサーバーで構成しています。
Jenkinsサーバー(jenkins)
本環境ではJenkinsを使用して定型ジョブを管理します。
また、パッケージのインストールなど各ノードへのコマンドの実行はAnsible、サーバーの自動
テストにはServerspecを利用します。
IPアドレスは192.168.1.10/24を利用します。
GitLabサーバー(gitlab)
Jenkinsのジョブで使用するシェルスクリプトやAnsible Playbookのバージョン管理を行います。
Ansible PlaybookとはAnsibleを使ってデプロイしたい構成を記述するものです。ルールに則って
記述すれば、パッケージのインストール、アプリケーションの設定、システムの更新などを自動
化できます。また、同じOSとバージョン上で実行するのであればAnsible Playbookを使ってデプ
ロイメントすることで全く同じ環境を何度も構築することができます。
IPアドレスは192.168.1.20/24を利用します。
デプロイターゲット(target–1/target–2)
Jenkinsによりアプリケーションのデプロイメントを実行する対象のサーバーです。本書では2台
のサーバーを用意します。OSはCentOS 7をインストールし、IPアドレスの設定なども事前に行
っておきます。
IPアドレスは192.168.1.101/24と192.168.1.102/24を利用します。

作業用マシン(desktop)
Gitlab作業用にLinux/UNIXコマンドが実行できる環境を推奨します。本例ではCentOS 7に
GNOMEをインストールしたマシンを用意します。ブラウザー作業もこのクライアント上で行い
ます。gitコマンドを利用するので、事前にyum install gitでコマンドをインストールしてお
いてください。
IPアドレスは192.168.1.0/24の範囲のネットワークに接続し、任意のIPアドレスを設定します。
1.2 バージョン構成
本書では以下のソフトウェアバージョンを用いて環境構築できることを確認しています。
コンポーネントバージョン
CentOS release 7.2.1511
Jenkins 1.642
Ansible 1.9.4–1
GitLab 8.1.2
Serverspec 2.29.1

2. Jenkinsサーバーのセットアップ
2.1 OSの最新化
あらかじめCentOS 7をインストールしたサーバーを用意し、yumコマンドでOSの最新化を実行
します。
jenkins# yum update
2.2 Javaのインストール
JenkinsはJavaを使用しているため、yumコマンドを使ってopenjdkパッケージをインストールし
ます。
jenkins# yum install java-1.7.0-openjdk
2.3 Jenkinsのインストール
jenkins-ci.orgで公開しているリポジトリを追加し、Jenkinsをインストールします。
jenkins# curl http://pkg.jenkins-ci.org/redhat-stable/jenkins.repo -o /etc/yum.re
pos.d/jenkins.repo
jenkins# rpm --import https://jenkins-ci.org/redhat/jenkins-ci.org.key
jenkins# yum install jenkins
2.4 gitクライアントのインストールと初期設定
yumコマンドでgitクライアントをインストールします。
jenkins# yum install git

2.5 ファイアーウォールの設定
Jenkinsサーバーが使用するポートを開放します。
jenkins# firewall-cmd --add-port=8080/tcp --zone=public --permanent
jenkins# firewall-cmd --reload
TCP/8080ポートが開き、ファイアーウォールが正しく設定されていることを確認します。
jenkins# firewall-cmd --zone=public --list-ports
8080/tcp
2.6 Jenkinsの起動
Jenkinsサービスの起動と自動起動の有効化を設定します。
jenkins# systemctl start jenkins
jenkins# chkconfig jenkins on
ブラウザでJenkinsのトップページへアクセスできることを確認します。
http://[IPアドレス]:8080/
2.7 Ansibleのインストール
EPELリポジトリーを追加し、JenkinsサーバーへAnsibleをインストールします。
jenkins# yum install epel-release && yum update
jenkins# yum install ansible

2.8 Serverspecのインストール
ServerspecはRubyGemsで公開されているため、まずyumコマンドでRubyGemsパッケージをイ
ンストールします。
jenkins# yum install rubygems rubygem-rake
gemコマンドでserverspecパッケージをインストールします。
jenkins# gem install serverspec
gemはRuby用のパッケージ管理システムです。正式にはRubygemsと言うものです。一般的なパ
ッケージ管理システムと同様、インストール(gem install)、アップデート(gem update)、検索
(gem search)、アンインストール(gem uninstall)などといった処理をサポートしています。
2.9 Jenkins の初期設定
セキュリティ設定
Jenkinsのデフォルト設定ではジョブの作成や実行がだれでも行えるようになっているため、ユ
ーザーを作成してセキュリティ設定を変更します。
ユーザーの作成
Jenkins内で使用するユーザーアカウントを作成します。
ブラウザでJenkinsのトップページへアクセス
メニューより [Jenkinsの管理] - [グローバルセキュリティの設定] をクリック
[セキュリティの有効化] にチェック
[アクセス制御] の [ユーザー情報] で [Jenkinsのユーザーデータベース] を選択
[権限管理] で [ログイン済みユーザーに許可] を選択
「保存」をクリック
ユーザー名とパスワードの画面に遷移するので、「アカウントを登録」をクリックしてユ
ーザーを作成

3. GitLabサーバーのセットアップ
3.1 OSの最新化
あらかじめCentOS 7をインストールしたサーバーを用意し、yumコマンドでOSの最新化を実行
します。
gitlab# yum update
3.2 必要なパッケージのインストールと設定
Gitlabのインストールを始めるにあたり事前に必要なパッケージのインストールと初期設定を行
います。
まず、必要なパッケージがインストール済みかどうか確認します。
gitlab# yum list installed | egrep "curl|openssh-server|postfix"
インストール済みの場合はSSHサーバーとPostﬁxサーバーがサービスが起動していることを確認
してください。インストールされていない場合は以下のようにコマンドを実行して、パッケージ
のインストールとファイアウォールの設定を行います。
gitlab# yum install curl openssh-server
gitlab# systemctl enable sshd
gitlab# systemctl start sshd
gitlab# yum install postfix
gitlab# systemctl enable postfix
gitlab# systemctl start postfix
gitlab# firewall-cmd --permanent --add-service=http
gitlab# systemctl reload firewalld
3.3 GitLabパッケージのインストール
GitLab.comで公開しているリポジトリーを登録しGitLabをインストールします。
gitlab# curl https://packages.gitlab.com/install/repositories/gitlab/gitlab-ce/sc
ript.rpm.sh | bash
gitlab# yum install gitlab-ce

3.4 GitLabの初期設定
通知メールのドメインをデフォルトから切り替えます。ここではIPアドレスを指定します。
その他設定を変更した項目があれば設定を書き換えます。
gitlab# vi /etc/gitlab/gitlab.rb
...
external_url 'http://192.168.1.20'
書き換えが終わったら、Gitlabの初期設定コマンドを実行します。
gitlab# gitlab-ctl reconfigure
コマンド実行後に、ブラウザでGitLabへアクセスできることを確認します。
URL: http://192.168.1.20/
アカウント:
Username: root
password: 5iveL!fe ← 仮パスワード
3.5 root パスワードの設定
ログイン後、画面に従いrootアカウントのパスワードを設定します。Current passwordに前の手
順で入力した仮パスワードを入力し、新しいパスワードを2回入力して「Set new password」を
クリックします。
パスワード設定後に一旦ログイン画面へ戻るので、設定したパスワードを入力してログインしま
す。

3.6 ユーザーの作成
以下の手順でGitlabの一般ユーザーを作成します。
構築したGitHabへブラウザでアクセスし、rootアカウントでログイン
ページ右上の [Admin area] アイコンをクリック
「Users」の項目のなかから [NEW USER] ボタンをクリック
本名、ユーザー名、メールアドレス等必要な情報を入力し [CREATE USER] ボタンをクリ
ック
メールが届くのでURLを確認してリンクをクリック
ユーザーのパスワードを2回入力して設定
ログインできることを確認する

4. デモ環境の構築
4.1 ソースファイルの初期設定
ソースファイルを展開し、IPアドレス等の環境依存となる部分を変更します。
ソースファイルの展開
ソースファイルを任意のディレクトリへ展開します。
desktop$ unzip ci-demo-src.zip
desktop$ unzip spec-demo-master.zip
desktop$ mkdir bin && mv *.zip bin/
デプロイ先ノードの設定
以下のファイルを編集してデプロイ先のIPアドレスまたはホスト名を入力します。
Jenkins 対象ノードの設定
desktop$ vi ci-demo-master/hosts
192.168.1.101 ← デプロイターゲット1
192.168.1.102 ← デプロイターゲット2

Serverspec 対象ノードの設定
desktop$ vi spec-demo-master/properties.yaml
192.168.1.101: ← デプロイターゲット1
:roles:
- base
- apache
- php
- web_contents
192.168.1.102: ← デプロイターゲット2
:roles:
- base
- apache
- php
- web_contents
※デプロイターゲットはJenkinsによりサーバーを構築するターゲットサーバーを指定します。タ
ーゲットサーバーにセットアップする処理を定義します。
デモ用Webコンテンツの変更
各ノードへ配信するデモ用Webコンテンツを変更する場合は以下のファイルを差し替えます。
ci-demo-master/roles/copy_web_contents/ﬁles/index.html
配信するファイルを増やしたい場合は以下のファイルを編集します。
ci-demo-master/roles/copy_web_contents/tasks/main.yaml
spec-demo-master/spec/web_contents/contents_spec.rb

4.2 GitHabへのファイルのアップロード(Push)
構築したGitLab上にプロジェクトを作成しソースファイルをアップロードします。アップロード
元として利用するクライアントはGitクライアントが使用できる環境であればどの端末からでも
可能ですが、GitLabへSSH認証を登録する必要があります。
SSH認証の作成と登録
GitLabへ登録するSSH認証をJenkinsユーザーで作成します。パスワードなしでログインでき
るようにするため、パスワード入力が求められたらEnterを押して続行します。
jenkins# sudo -u jenkins ssh-keygen
Generating public/private rsa key pair.
Enter file in which to save the key (/var/lib/jenkins/.ssh/id_rsa):
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in /var/lib/jenkins/.ssh/id_rsa.
Your public key has been saved in /var/lib/jenkins/.ssh/id_rsa.pub.
The key fingerprint is:
0a:17:a2:b8:a0:02:8d:a2:2c:90:ea:82:09:bc:8f:35 jenkins@Jenkins
The key's randomart image is:
+--[ RSA 2048]----+
| |
| + |
| o = |
| . o = . |
| S + o |
| . . o + .|
| O.o.o|
| o.E.oo|
| ... ..|
+-----------------+
作成した公開を確認します。
jenkins# cat /var/lib/jenkins/.ssh/id_rsa.pub
作業用マシンからGitlabにソースのアップロードをできるようにするため、作業用マシンでもパ
スワードなしのSSH認証を作成します。
desktop$ ssh-keygen
desktop$ cat ~/.ssh/id_rsa.pub

SSH公開の登録
先ほど作成した公開を任意のユーザーでログインしてGitLabへ登録します。
GitLabへブラウザでアクセスし、任意のアカウントでログイン
左サードバーメニューの [Proﬁle Setting] をクリック
左サードバーメニューより [SSH Keys] をクリック
[ADD SSH KEY] ボタンをクリック
Key欄へ先ほど作成した公開を貼り付け、[ADD KEY]をクリック
GitLabへSSH公開登録後、クライアント側へGitLabサーバーのフィンガープリントを登録する
ため、一度SSHコマンドで接続します。
jenkins# sudo -u jenkins ssh git@192.168.1.20
...
Are you sure you want to continue connecting (yes/no)? yes
"yes" を回答しフィンガープリントを登録 ↑
Warning: Permanently added '192.168.1.20' (ECDSA) to the list of known hosts.
PTY allocation request failed on channel 0
Welcome to GitLab, vtj-taguchi! ← GitLabのユーザー名が表示されることを確認
Connection to 192.168.1.20 closed.
※192.168.1.20はGitLabサーバーのIPアドレスを指定します。
プロジェクトの作成
本環境では、GitLab上で2つのプロジェクトを作成しソースを管理します。各プロジェクトの詳
細は以下のとおりです。
プロジェクト名用途
ci-demo Ansible Playbook のソースを管理
spec-demo 自動テスト(Serverspec)のソースを管理

作成手順
構築したGitHabへブラウザでアクセスし、任意のアカウントでログイン
ページ左上の [Dashboard]アイコンをクリック
[NEW PROJECT]ボタンをクリック
Project pathにプロジェクト名を入力後、Visibility Levelは[Public]を選択し [CREATE
PROJECT] をクリック
GitLabへソースファイルをアップロード
ci-demo-masterとspec-demo-masterへファイルをアップロード(Push)します。ユーザー名、パ
スワードは先の手順でSSH を登録した任意のユーザーを設定します。
desktop$ git config --global user.name "[ユーザー名]"
desktop$ git config --global user.email "[メールアドレス]"
desktop$ cd ci-demo-master
desktop$ git init
desktop$ git remote add origin git@192.168.1.20:[GitLabユーザー名]/ci-demo.git
desktop$ git add .
desktop$ git commit -m '1st commit.'
desktop$ git push -u origin master
desktop$ cd ../spec-demo-master
desktop$ git init
desktop$ git remote add origin git@192.168.1.20:[GitLabユーザー名]/spec-demo.git
desktop$ git add .
desktop$ git commit -m '1st commit.'
desktop$ git push -u origin master

4.3 Jenkinsジョブの作成
デモ用のジョブを作成します。作成するジョブは以下のとおりです。
ジョブ名
使用コンポー
ネント
内容
apache-
php
Ansible
yumコマンドでApacheとPHPのパッケージをインストール
し初期設定を行います。
serverspec Serverspec ノードのデプロイが正しく完了したか確認します。
ブラウザでJenkinsのトップページへアクセスしログイン
左のメニューより「新規ジョブ作成」をクリック
ジョブ名欄にジョブ名を入力、作成項目は「フリースタイル・プロジェクトのビルド」を
選択し、OKボタンをクリック
「設定」の画面ではビルド項目内の [ビルド手順の追加] - [シェルの実行] をクリック
表示されるテキストボックスに下記に記述しているスクリプトを記入し [保存] ボタンをク
リック

apache-php ジョブ用スクリプト
if [ -e ci-demo ]; then
cd ci-demo
git pull origin master
else
git clone git@192.168.1.20:[GitLabユーザー名]/ci-demo.git
cd ci-demo
fi
ansible-playbook -i hosts apache-php.yaml -v
spec-demo ジョブ用スクリプト
if [ -e spec-demo ]; then
cd spec-demo
git pull origin master
else
git clone git@192.168.1.20:[GitLabユーザー名]/spec-demo.git
cd spec-demo
fi
rake

4.4 デプロイターゲットへの公開登録
JenkinsサーバーへインストールしたAnsibleがデプロイターゲットへリモート接続してコマンド
を実行するため、デプロイターゲットそれぞれのSSH公開をJenkinsサーバーに登録します。
jenkins# sudo -u jenkins ssh-copy-id root@[デプロイ先のIPアドレス]
...
Are you sure you want to continue connecting (yes/no)? yes
"yes" を回答しフィンガープリントを登録 ↑
/bin/ssh-copy-id: INFO: attempting to log in with the new key(s), to filter out a
ny that are already installed
/bin/ssh-copy-id: INFO: 1 key(s) remain to be installed -- if you are prompted no
w it is to install the new keys
root@xxx.xxx.xxx.xxx's password: ← デプロイ先ノードのrootパスワードを入力
Number of key(s) added: 1
Now try logging into the machine, with: "ssh 'root@xxx.xxx.xxx.xxx'"
and check to make sure that only the key(s) you wanted were added.

5. ジョブの実行
作成したJenkinsのジョブはWeb UIから実行します。手順は以下のとおりです。
ブラウザでJenkinsのトップページへアクセスしてログイン
ログイン後表示される右側のジョブ一覧より起動したいジョブをクリック
左側のメニューより「ビルド実行」をクリック
ジョブを実行すると左下の「ビルド履歴」欄に新しいタスクが表示されます。タスクをクリック
して「コンソール出力」をクリックするとジョブを実行したときのコンソールログを確認するこ
とができます。
ジョブ一覧

コンソール出力（例）

CIデモ環境構築手順書

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (7)

Similar to CIデモ環境構築手順書

Similar to CIデモ環境構築手順書 (20)

More from VirtualTech Japan Inc.

More from VirtualTech Japan Inc. (20)

Recently uploaded

Recently uploaded (16)
