BuildKitの概要と最近の機能

container runtime meetup #4で発表した資料です。 https://runtime.connpass.com/event/253798/

Software◦
Download as PDF, PPTX
Copyright(c)2022 NTT Corp. All Rights Reserved. BuildKitの概要と最近の機能 2022/8/20 ⽇本電信電話株式会社 ソフトウェアイノベーションセンタ 徳永 航平 Container Runtime Meetup #4
Copyright(c)2022 NTT Corp. All Rights Reserved. 2 名前 徳永 航平 GitHub:@ktock / Twitter:@TokunagaKohei 所属 ⽇本電信電話株式会社 興味 コンテナ、特にコンテナランタイム containerdレビュワ、BuildKitメンテナ Container Runtime Meetup共同運営

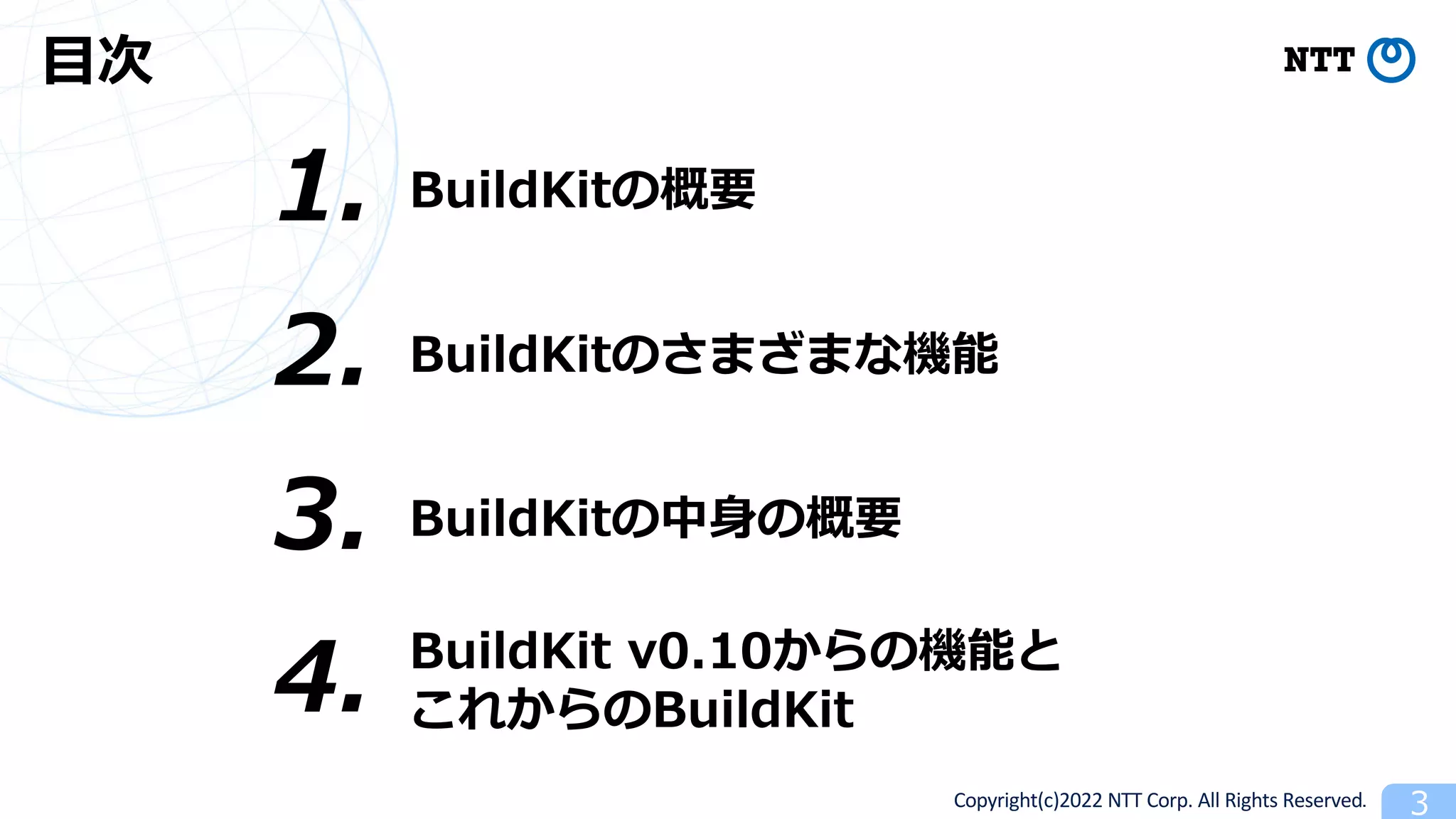

Copyright(c)2022 NTT Corp. All Rights Reserved. 3 ⽬次 BuildKitの概要 1. 3. BuildKitの中⾝の概要 4. BuildKit v0.10からの機能と これからのBuildKit 2. BuildKitのさまざまな機能

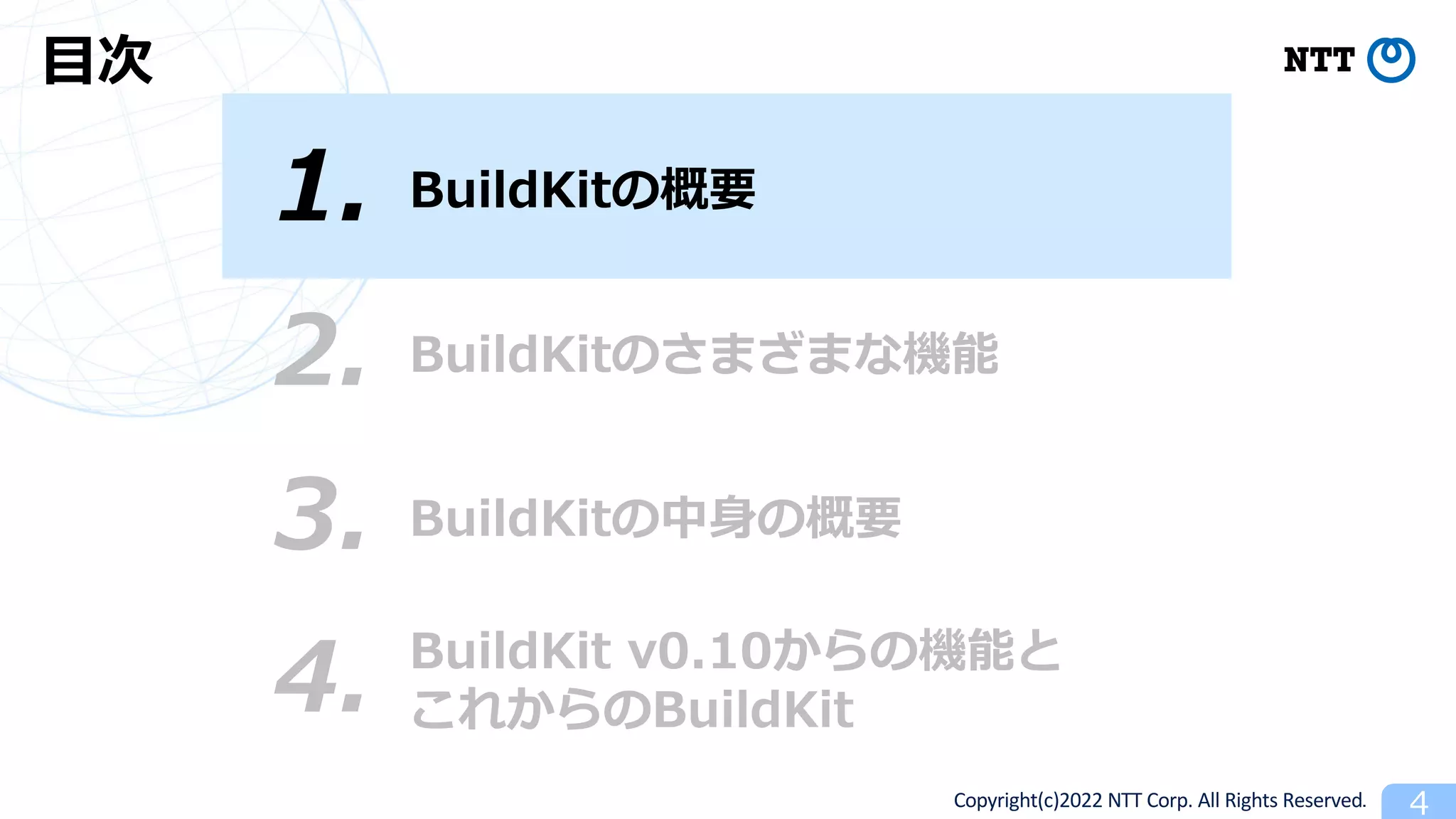

Copyright(c)2022 NTT Corp. All Rights Reserved. 4 BuildKitの概要 1. ⽬次 3. BuildKitの中⾝の概要 4. BuildKit v0.10からの機能と これからのBuildKit 2. BuildKitのさまざまな機能

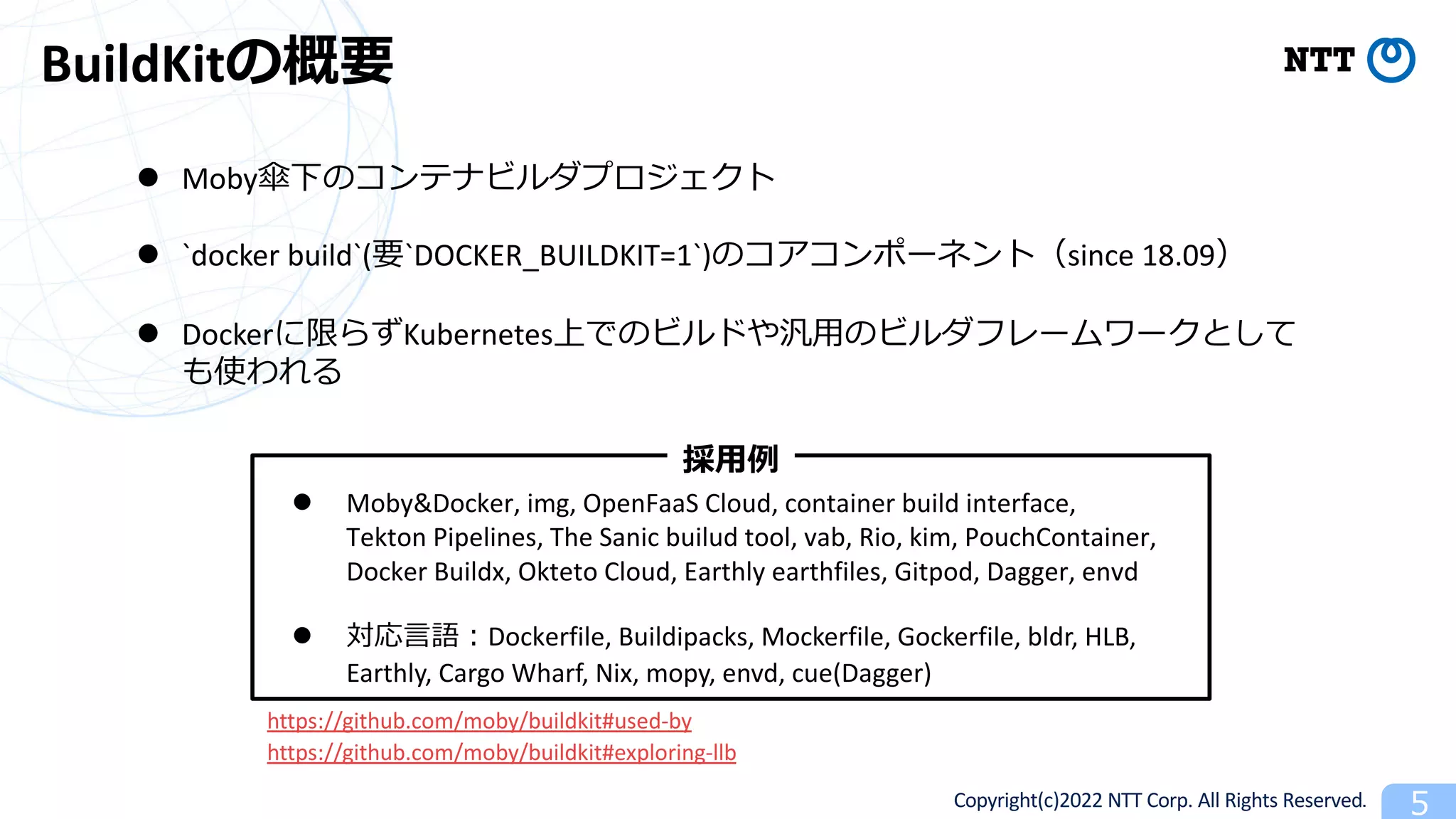

Copyright(c)2022 NTT Corp. All Rights Reserved. 5 BuildKitの概要 l Moby傘下のコンテナビルダプロジェクト l `docker build`(要`DOCKER_BUILDKIT=1`)のコアコンポーネント（since 18.09） l Dockerに限らずKubernetes上でのビルドや汎⽤のビルダフレームワークとして も使われる l Moby&Docker, img, OpenFaaS Cloud, container build interface, Tekton Pipelines, The Sanic builud tool, vab, Rio, kim, PouchContainer, Docker Buildx, Okteto Cloud, Earthly earthfiles, Gitpod, Dagger, envd l 対応⾔語︓Dockerfile, Buildipacks, Mockerfile, Gockerfile, bldr, HLB, Earthly, Cargo Wharf, Nix, mopy, envd, cue(Dagger) 採⽤例 https://github.com/moby/buildkit#used-by https://github.com/moby/buildkit#exploring-llb

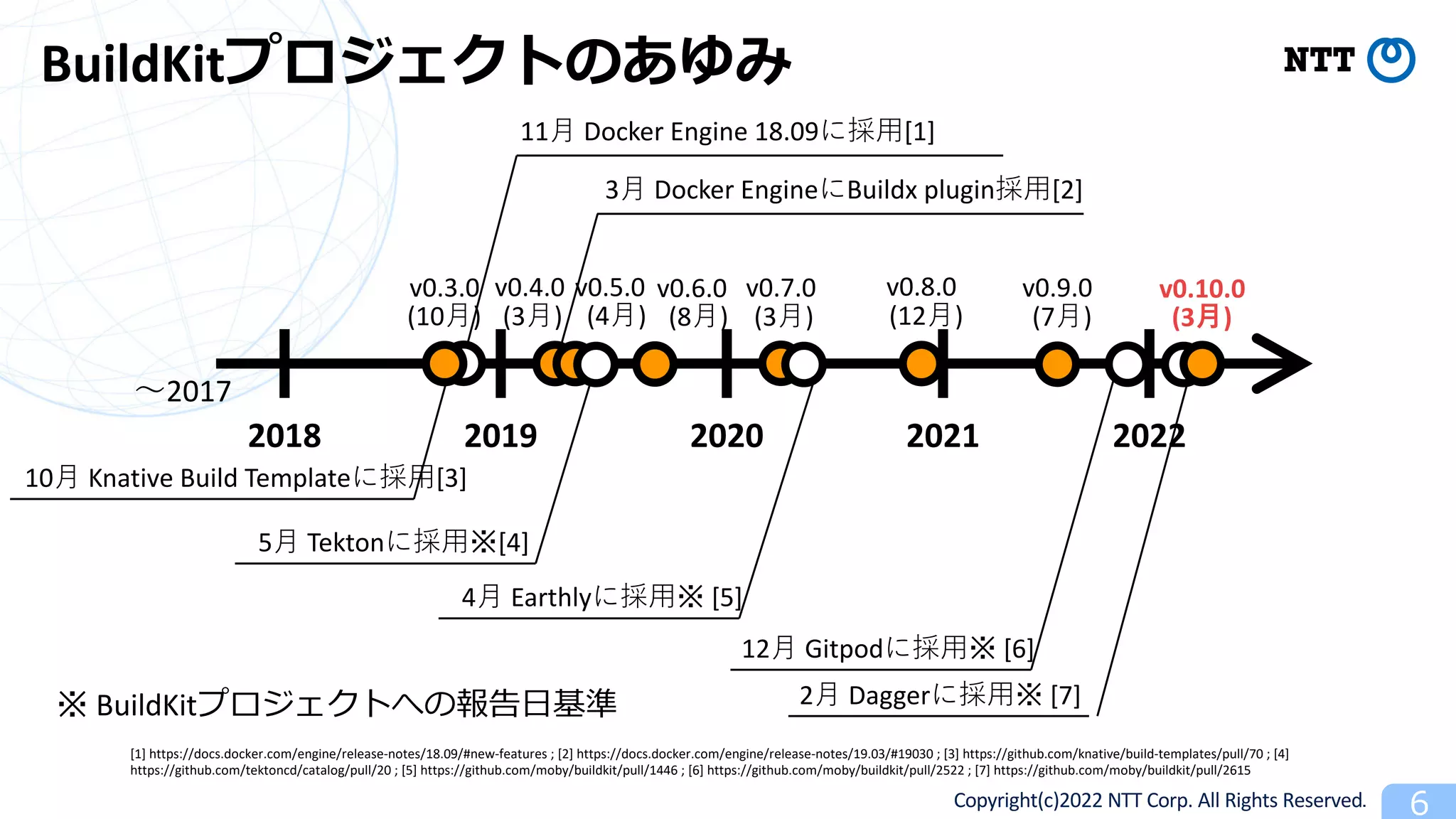

Copyright(c)2022 NTT Corp. All Rights Reserved. 6 BuildKitプロジェクトのあゆみ 2018 2019 2020 2021 2022 v0.3.0 v0.4.0 v0.5.0 v0.8.0 v0.10.0 (10⽉) (3⽉) (4⽉) (12⽉) (3⽉) 〜2017 [1] https://docs.docker.com/engine/release-notes/18.09/#new-features ; [2] https://docs.docker.com/engine/release-notes/19.03/#19030 ; [3] https://github.com/knative/build-templates/pull/70 ; [4] https://github.com/tektoncd/catalog/pull/20 ; [5] https://github.com/moby/buildkit/pull/1446 ; [6] https://github.com/moby/buildkit/pull/2522 ; [7] https://github.com/moby/buildkit/pull/2615 v0.6.0 (8⽉) v0.7.0 (3⽉) v0.9.0 (7⽉) 11⽉ Docker Engine 18.09に採⽤[1] 3⽉ Docker EngineにBuildx plugin採⽤[2] 10⽉ Knative Build Templateに採⽤[3] 5⽉ Tektonに採⽤※[4] 4⽉ Earthlyに採⽤※ [5] ※ BuildKitプロジェクトへの報告⽇基準 12⽉ Gitpodに採⽤※ [6] 2⽉ Daggerに採⽤※ [7]

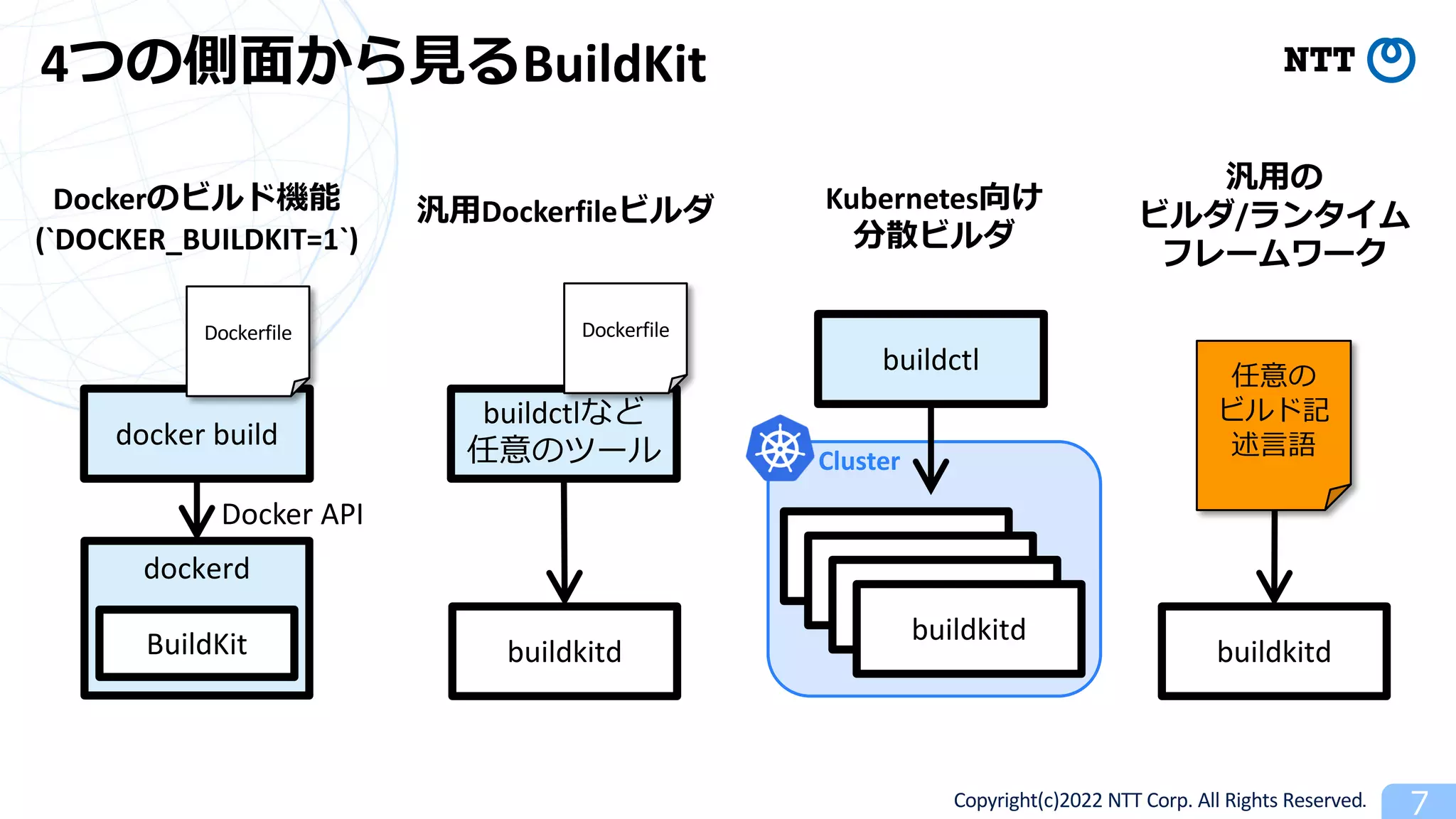

Copyright(c)2022 NTT Corp. All Rights Reserved. 7 4つの側⾯から⾒るBuildKit dockerd BuildKit docker build Docker API buildkitd buildctlなど 任意のツール Cluster buildkitd buildkitd buildkitd buildkitd buildctl buildkitd Dockerのビルド機能 (`DOCKER_BUILDKIT=1`) 汎⽤Dockerfileビルダ Dockerfile 任意の ビルド記 述⾔語 Kubernetes向け 分散ビルダ 汎⽤の ビルダ/ランタイム フレームワーク Dockerfile

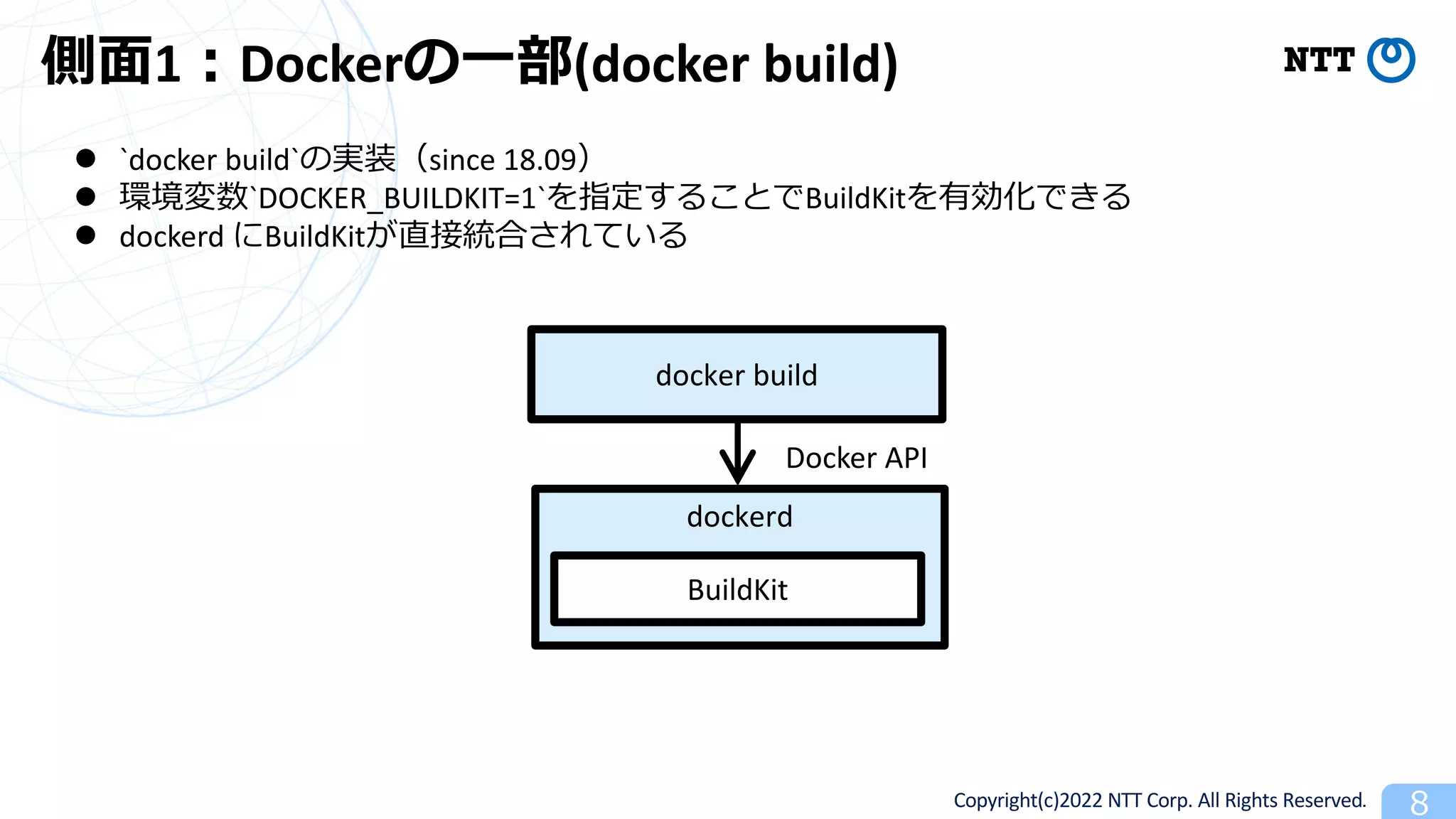

Copyright(c)2022 NTT Corp. All Rights Reserved. 8 側⾯1︓Dockerの⼀部(docker build) l `docker build`の実装（since 18.09） l 環境変数`DOCKER_BUILDKIT=1`を指定することでBuildKitを有効化できる l dockerd にBuildKitが直接統合されている dockerd BuildKit docker build Docker API

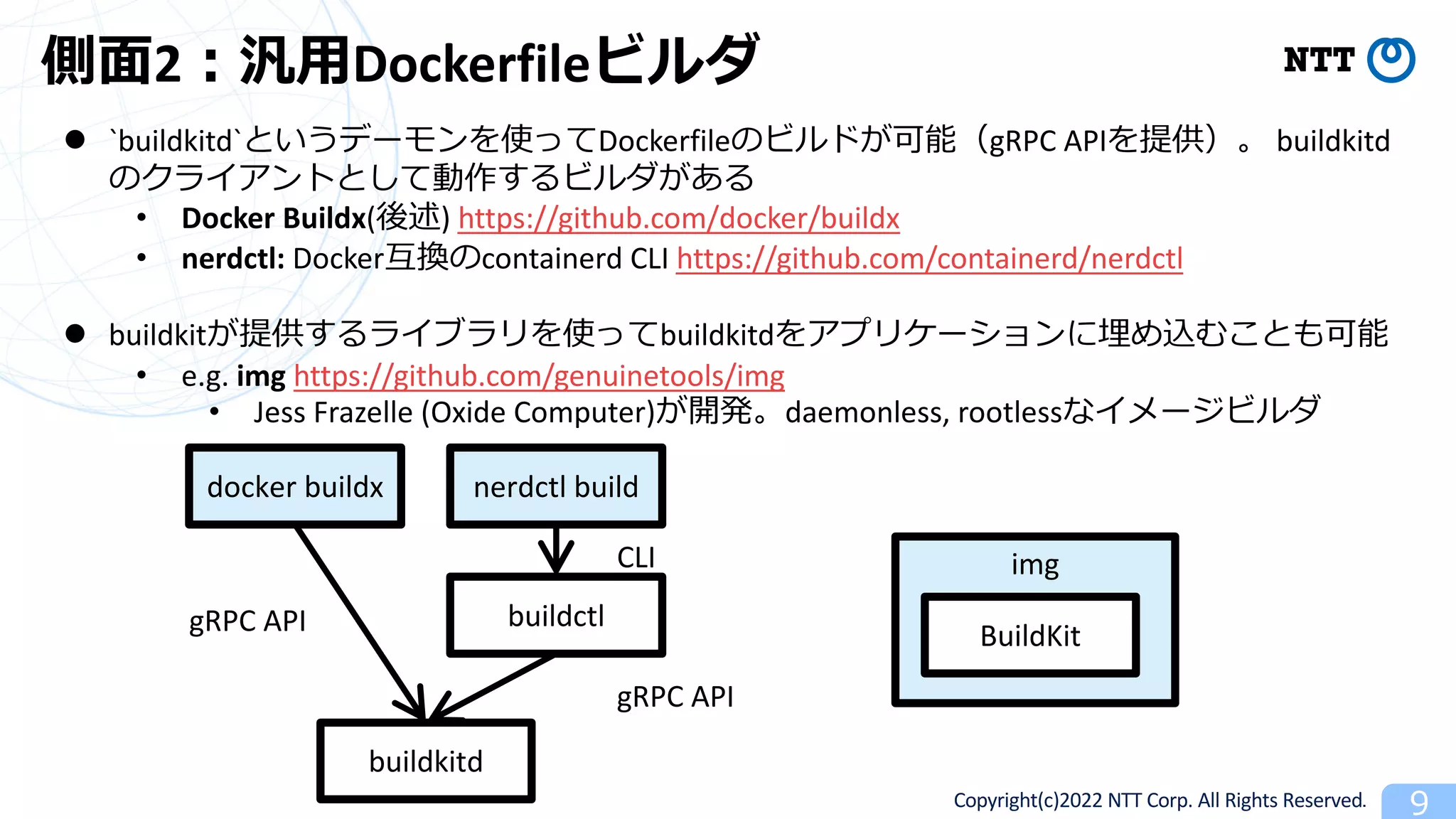

Copyright(c)2022 NTT Corp. All Rights Reserved. 9 側⾯2︓汎⽤Dockerfileビルダ l `buildkitd`というデーモンを使ってDockerfileのビルドが可能（gRPC APIを提供）。 buildkitd のクライアントとして動作するビルダがある • Docker Buildx(後述) https://github.com/docker/buildx • nerdctl: Docker互換のcontainerd CLI https://github.com/containerd/nerdctl l buildkitが提供するライブラリを使ってbuildkitdをアプリケーションに埋め込むことも可能 • e.g. img https://github.com/genuinetools/img • Jess Frazelle (Oxide Computer)が開発。daemonless, rootlessなイメージビルダ img buildkitd docker buildx gRPC API nerdctl build buildctl gRPC API BuildKit CLI

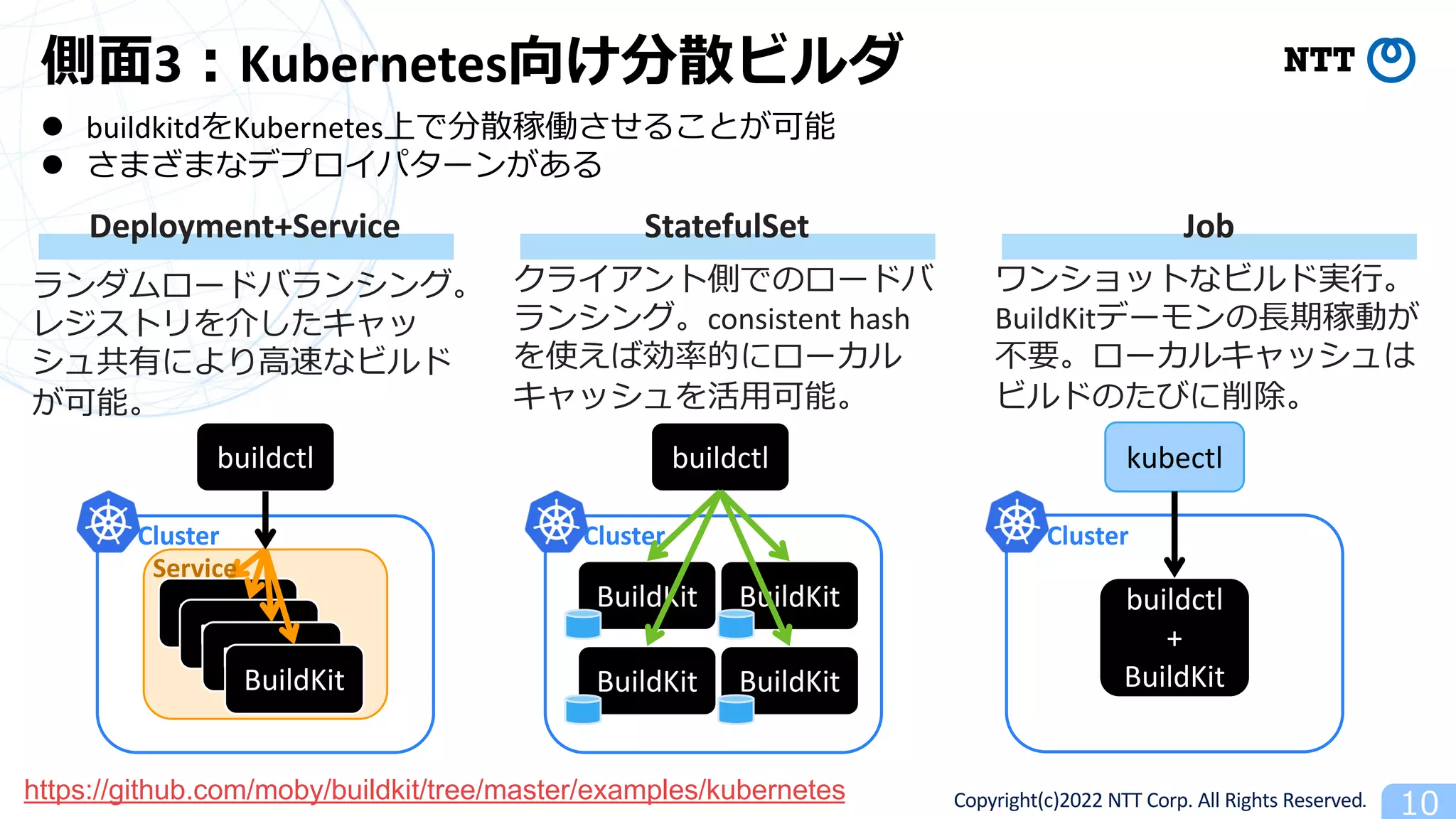

Copyright(c)2022 NTT Corp. All Rights Reserved. 10 側⾯3︓Kubernetes向け分散ビルダ l buildkitdをKubernetes上で分散稼働させることが可能 l さまざまなデプロイパターンがある Deployment+Service StatefulSet Job ランダムロードバランシング。 レジストリを介したキャッ シュ共有により⾼速なビルド が可能。 クライアント側でのロードバ ランシング。consistent hash を使えば効率的にローカル キャッシュを活⽤可能。 ワンショットなビルド実⾏。 BuildKitデーモンの⻑期稼動が 不要。ローカルキャッシュは ビルドのたびに削除。 Cluster BuildKit buildctl BuildKit BuildKit BuildKit Service BuildKit buildctl BuildKit BuildKit BuildKit buildctl + BuildKit kubectl Cluster Cluster https://github.com/moby/buildkit/tree/master/examples/kubernetes

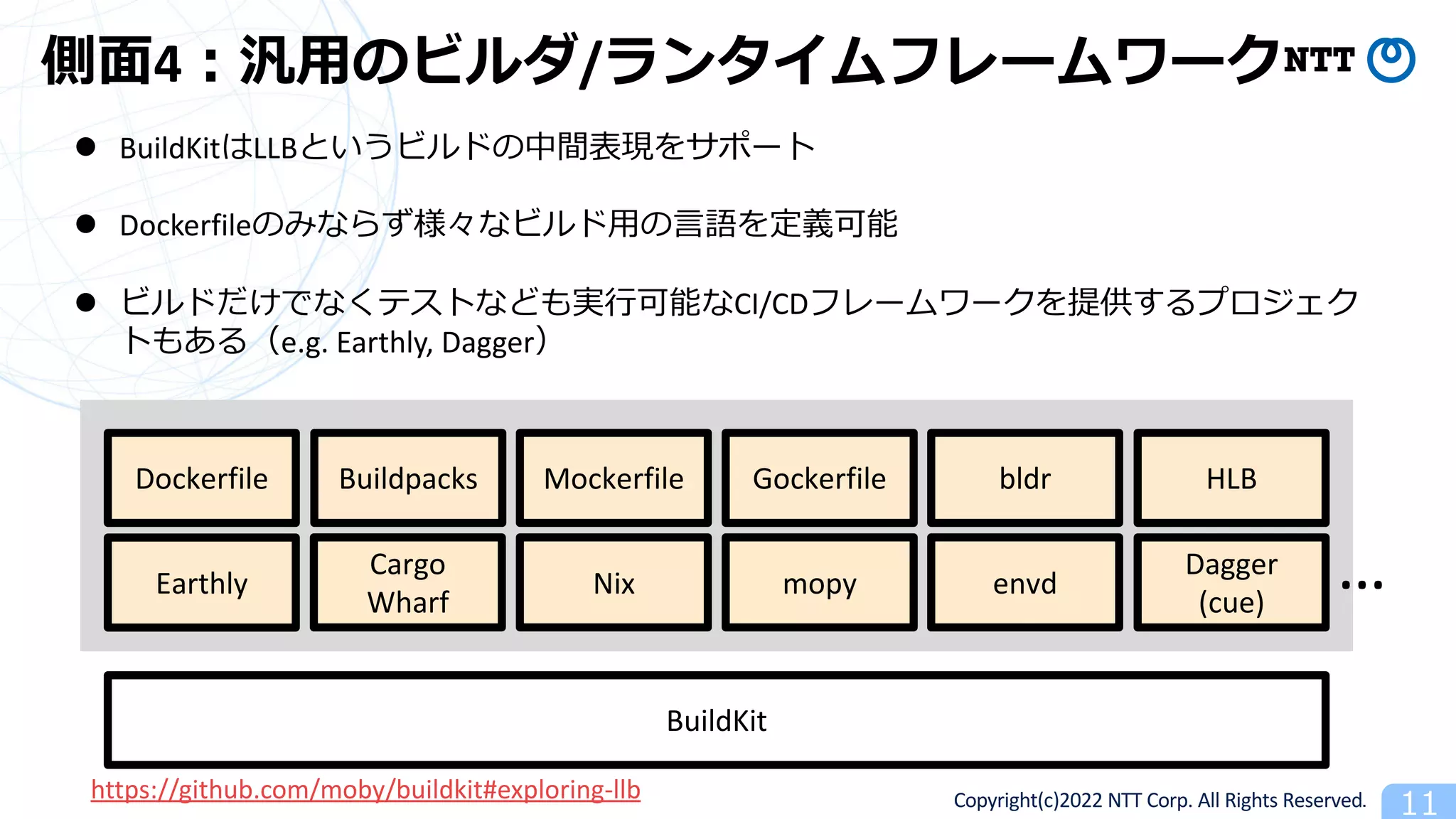

Copyright(c)2022 NTT Corp. All Rights Reserved. 11 側⾯4︓汎⽤のビルダ/ランタイムフレームワーク l BuildKitはLLBというビルドの中間表現をサポート l Dockerfileのみならず様々なビルド⽤の⾔語を定義可能 l ビルドだけでなくテストなども実⾏可能なCI/CDフレームワークを提供するプロジェク トもある（e.g. Earthly, Dagger） BuildKit Mockerfile Gockerfile HLB Earthly bldr Nix Cargo Wharf mopy envd Dockerfile Buildpacks … Dagger (cue) https://github.com/moby/buildkit#exploring-llb

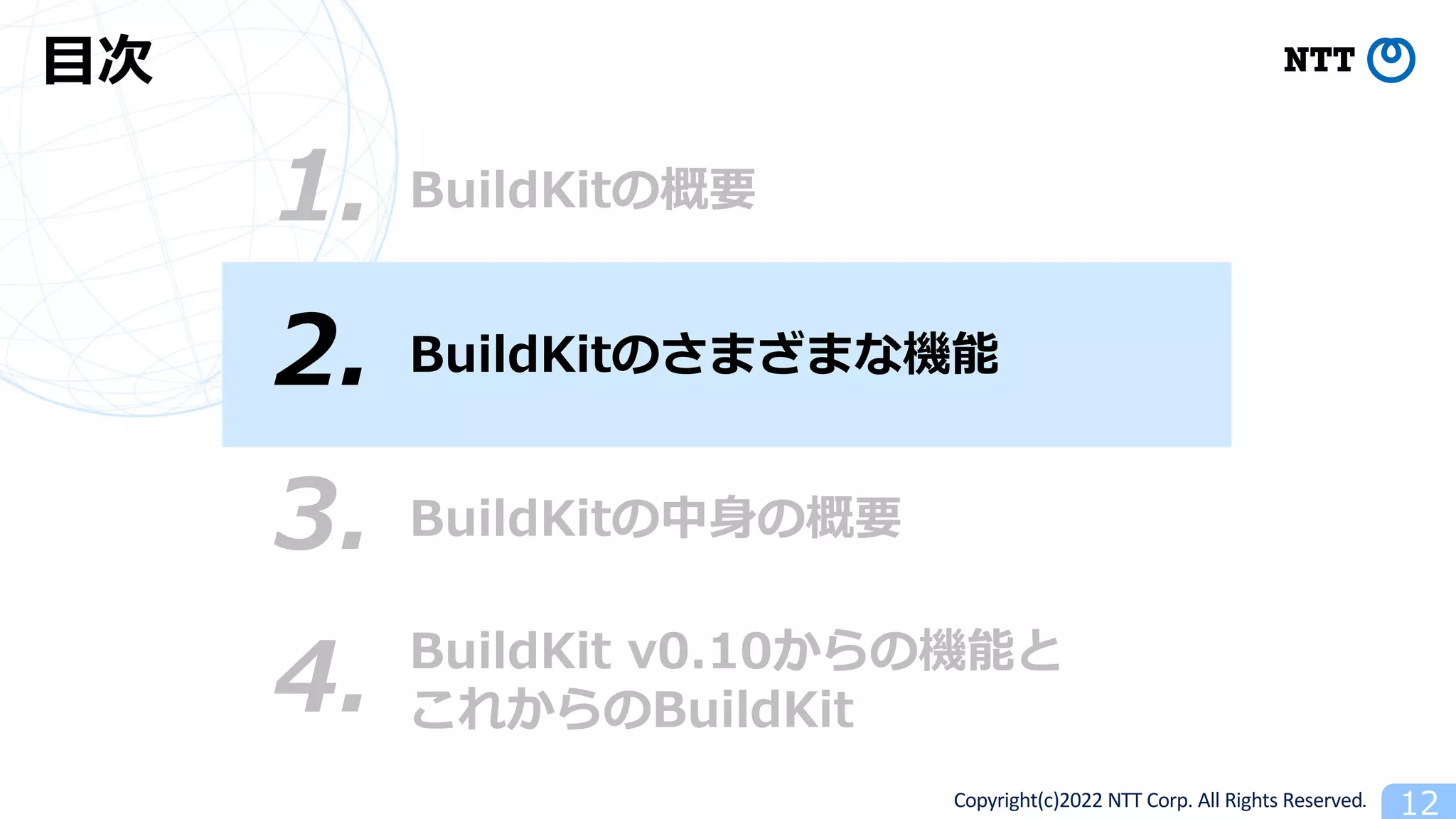

Copyright(c)2022 NTT Corp. All Rights Reserved. 12 BuildKitの概要 1. ⽬次 3. BuildKitの中⾝の概要 4. BuildKit v0.10からの機能と これからのBuildKit 2. BuildKitのさまざまな機能

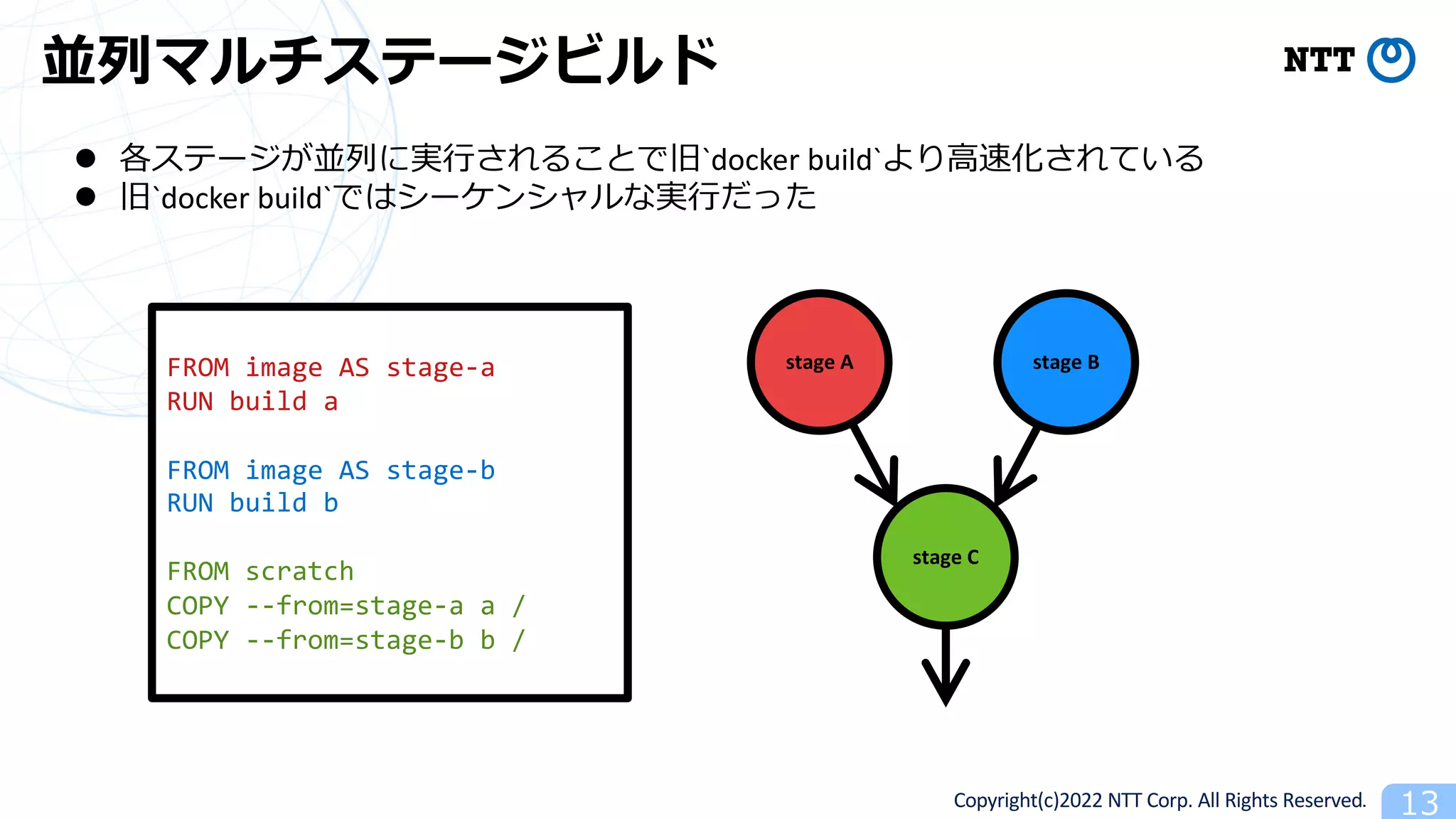

Copyright(c)2022 NTT Corp. All Rights Reserved. 13 並列マルチステージビルド l 各ステージが並列に実⾏されることで旧`docker build`より⾼速化されている l 旧`docker build`ではシーケンシャルな実⾏だった stage C FROM image AS stage-a RUN build a FROM image AS stage-b RUN build b FROM scratch COPY --from=stage-a a / COPY --from=stage-b b / stage A stage B

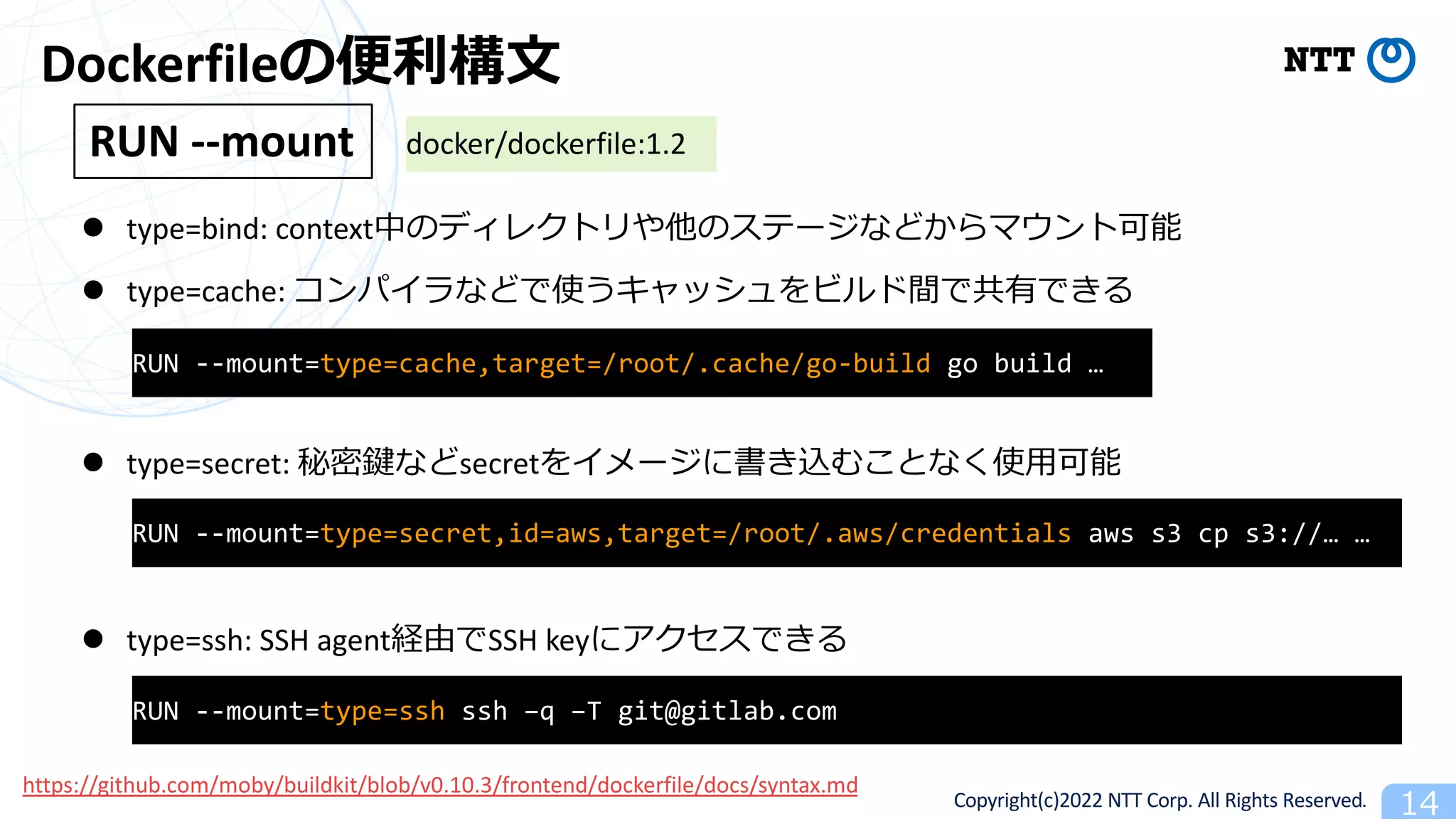

Copyright(c)2022 NTT Corp. All Rights Reserved. 14 Dockerfileの便利構⽂ l type=bind: context中のディレクトリや他のステージなどからマウント可能 RUN --mount l type=cache: コンパイラなどで使うキャッシュをビルド間で共有できる l type=secret: 秘密鍵などsecretをイメージに書き込むことなく使⽤可能 l type=ssh: SSH agent経由でSSH keyにアクセスできる RUN --mount=type=cache,target=/root/.cache/go-build go build … RUN --mount=type=secret,id=aws,target=/root/.aws/credentials aws s3 cp s3://… … RUN --mount=type=ssh ssh –q –T git@gitlab.com docker/dockerfile:1.2 https://github.com/moby/buildkit/blob/v0.10.3/frontend/dockerfile/docs/syntax.md

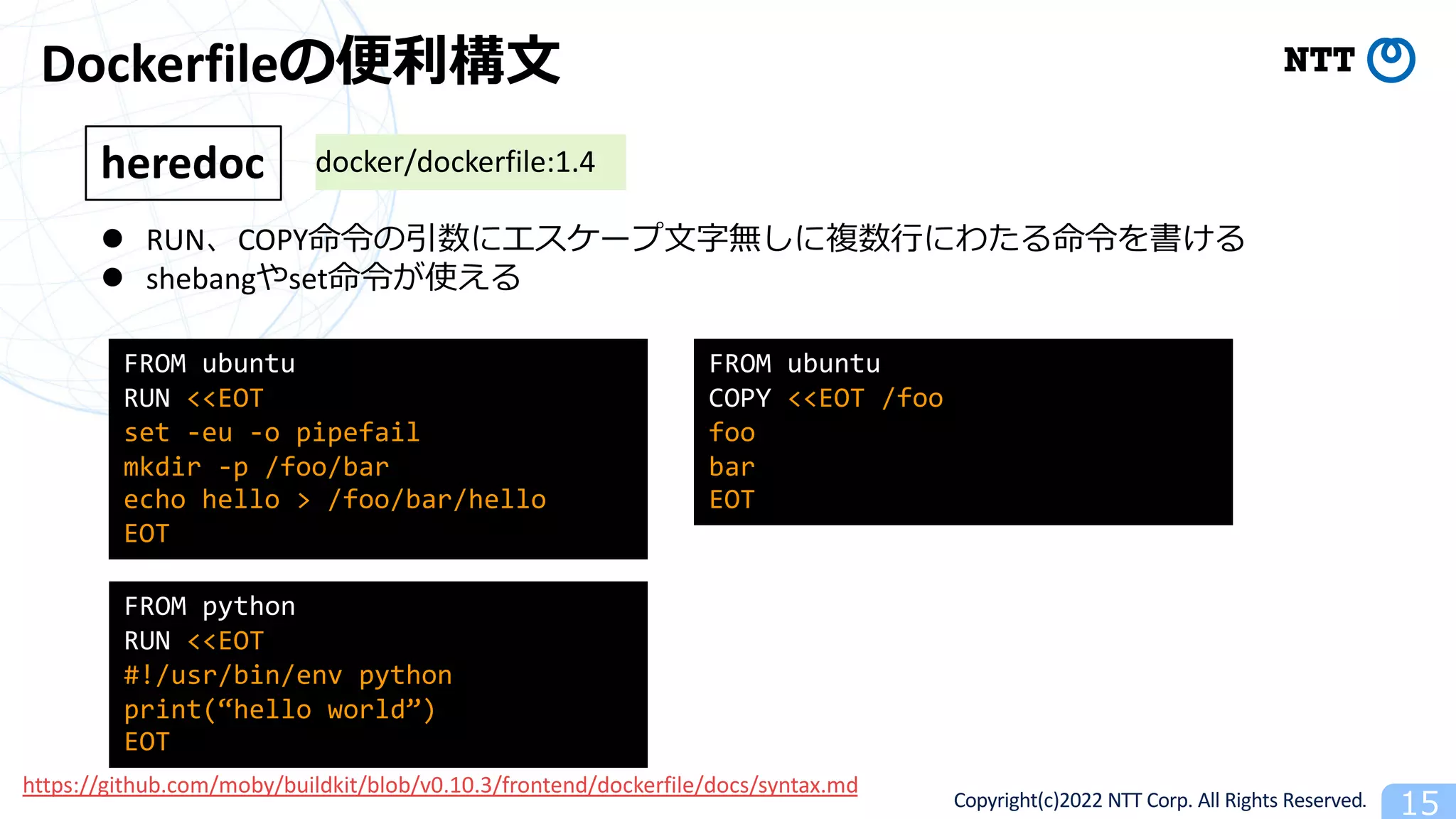

Copyright(c)2022 NTT Corp. All Rights Reserved. 15 Dockerfileの便利構⽂ l RUN、COPY命令の引数にエスケープ⽂字無しに複数⾏にわたる命令を書ける l shebangやset命令が使える heredoc FROM ubuntu RUN <<EOT set -eu -o pipefail mkdir -p /foo/bar echo hello > /foo/bar/hello EOT FROM python RUN <<EOT #!/usr/bin/env python print(“hello world”) EOT docker/dockerfile:1.4 FROM ubuntu COPY <<EOT /foo foo bar EOT https://github.com/moby/buildkit/blob/v0.10.3/frontend/dockerfile/docs/syntax.md

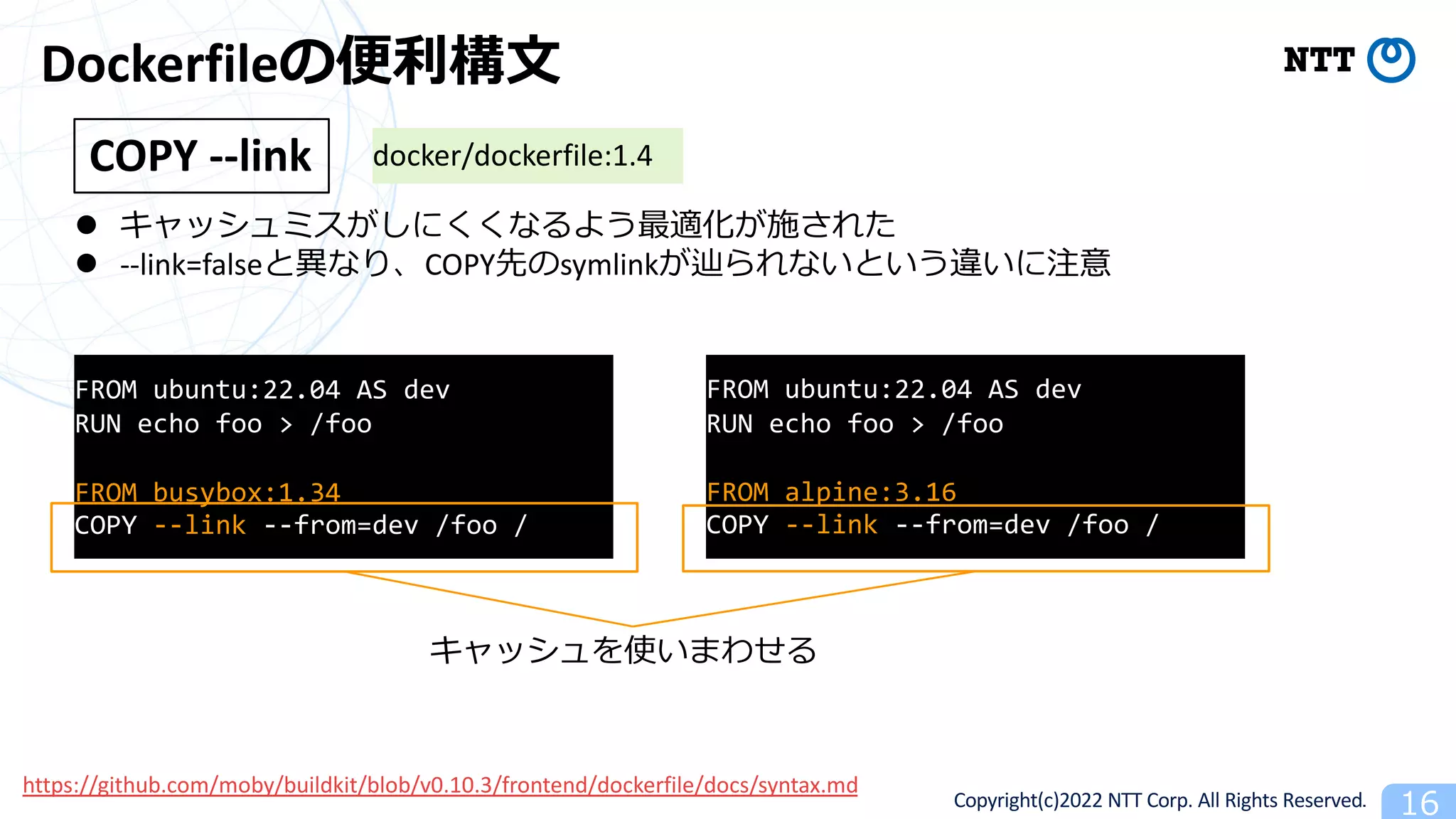

Copyright(c)2022 NTT Corp. All Rights Reserved. 16 Dockerfileの便利構⽂ l キャッシュミスがしにくくなるよう最適化が施された l --link=falseと異なり、COPY先のsymlinkが辿られないという違いに注意 COPY --link docker/dockerfile:1.4 https://github.com/moby/buildkit/blob/v0.10.3/frontend/dockerfile/docs/syntax.md FROM ubuntu:22.04 AS dev RUN echo foo > /foo FROM busybox:1.34 COPY --link --from=dev /foo / FROM ubuntu:22.04 AS dev RUN echo foo > /foo FROM alpine:3.16 COPY --link --from=dev /foo / キャッシュを使いまわせる

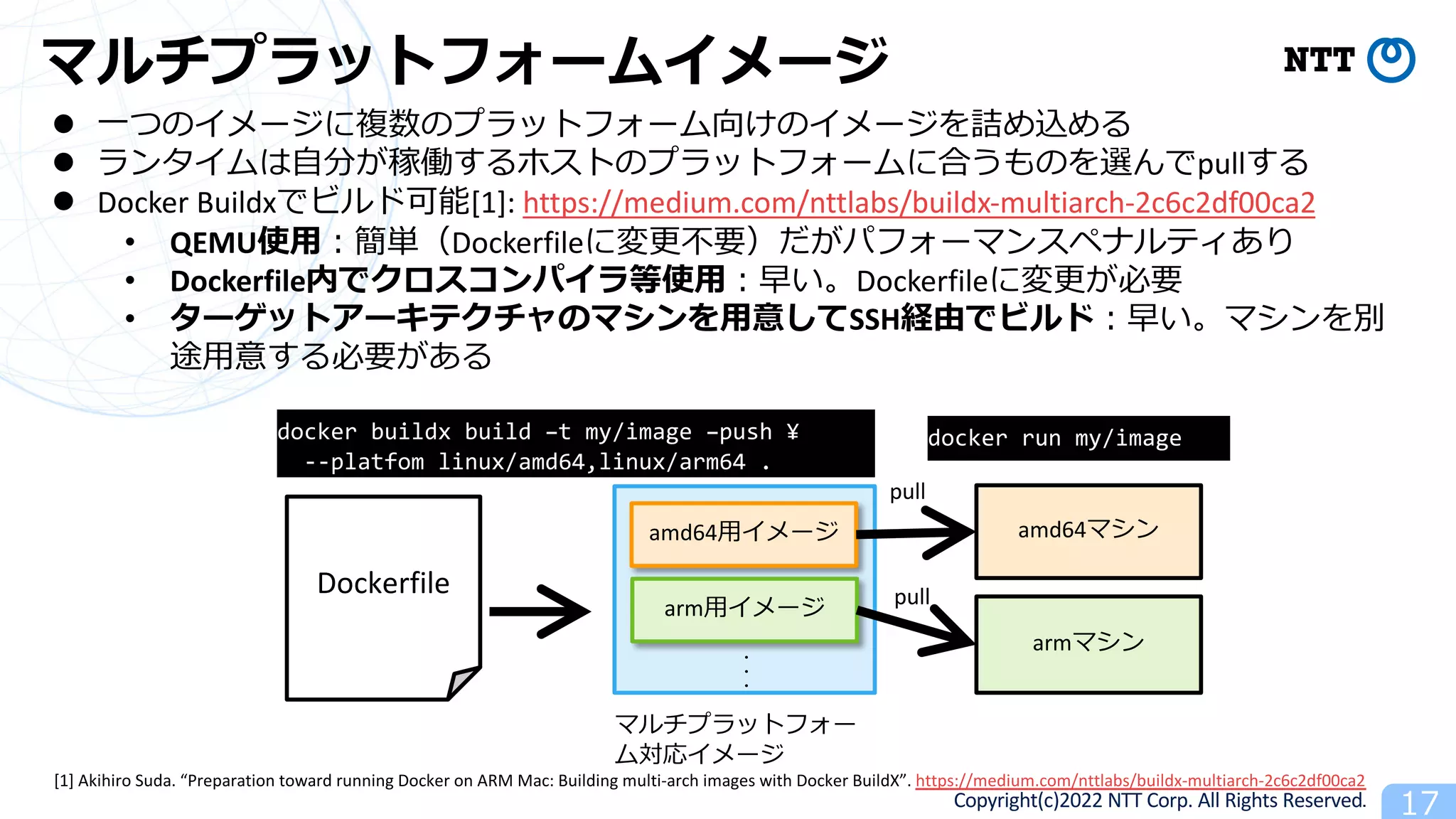

Copyright(c)2022 NTT Corp. All Rights Reserved. 17 マルチプラットフォームイメージ l ⼀つのイメージに複数のプラットフォーム向けのイメージを詰め込める l ランタイムは⾃分が稼働するホストのプラットフォームに合うものを選んでpullする l Docker Buildxでビルド可能[1]: https://medium.com/nttlabs/buildx-multiarch-2c6c2df00ca2 • QEMU使⽤︓簡単（Dockerfileに変更不要）だがパフォーマンスペナルティあり • Dockerfile内でクロスコンパイラ等使⽤︓早い。Dockerfileに変更が必要 • ターゲットアーキテクチャのマシンを⽤意してSSH経由でビルド︓早い。マシンを別 途⽤意する必要がある docker buildx build –t my/image –push ¥ --platfom linux/amd64,linux/arm64 . docker run my/image Dockerfile amd64⽤イメージ arm⽤イメージ ・・・ amd64マシン armマシン マルチプラットフォー ム対応イメージ pull pull [1] Akihiro Suda. “Preparation toward running Docker on ARM Mac: Building multi-arch images with Docker BuildX”. https://medium.com/nttlabs/buildx-multiarch-2c6c2df00ca2

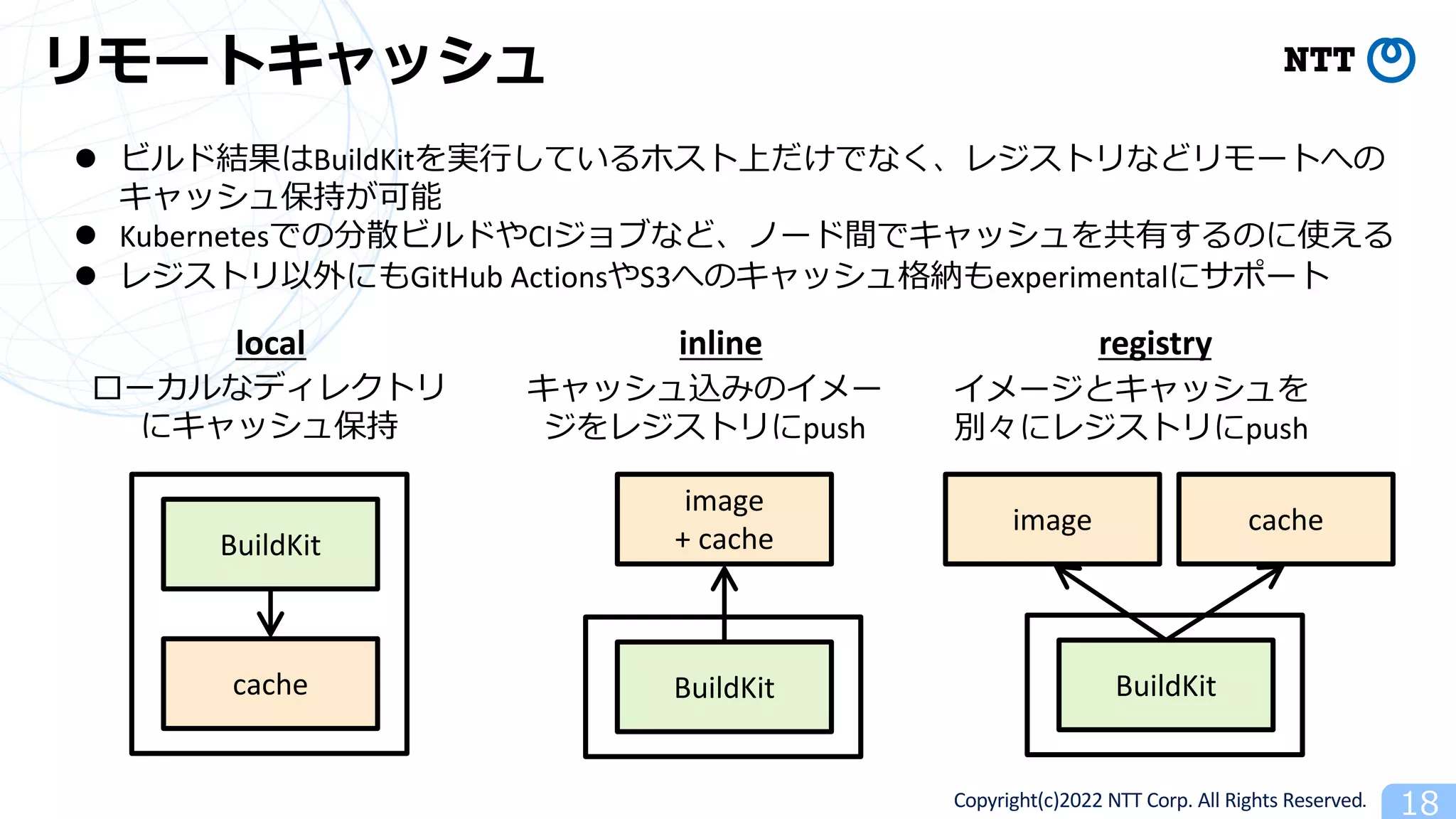

Copyright(c)2022 NTT Corp. All Rights Reserved. 18 リモートキャッシュ l ビルド結果はBuildKitを実⾏しているホスト上だけでなく、レジストリなどリモートへの キャッシュ保持が可能 l Kubernetesでの分散ビルドやCIジョブなど、ノード間でキャッシュを共有するのに使える l レジストリ以外にもGitHub ActionsやS3へのキャッシュ格納もexperimentalにサポート local registry inline BuildKit cache ローカルなディレクトリ にキャッシュ保持 キャッシュ込みのイメー ジをレジストリにpush BuildKit image + cache BuildKit image cache イメージとキャッシュを 別々にレジストリにpush

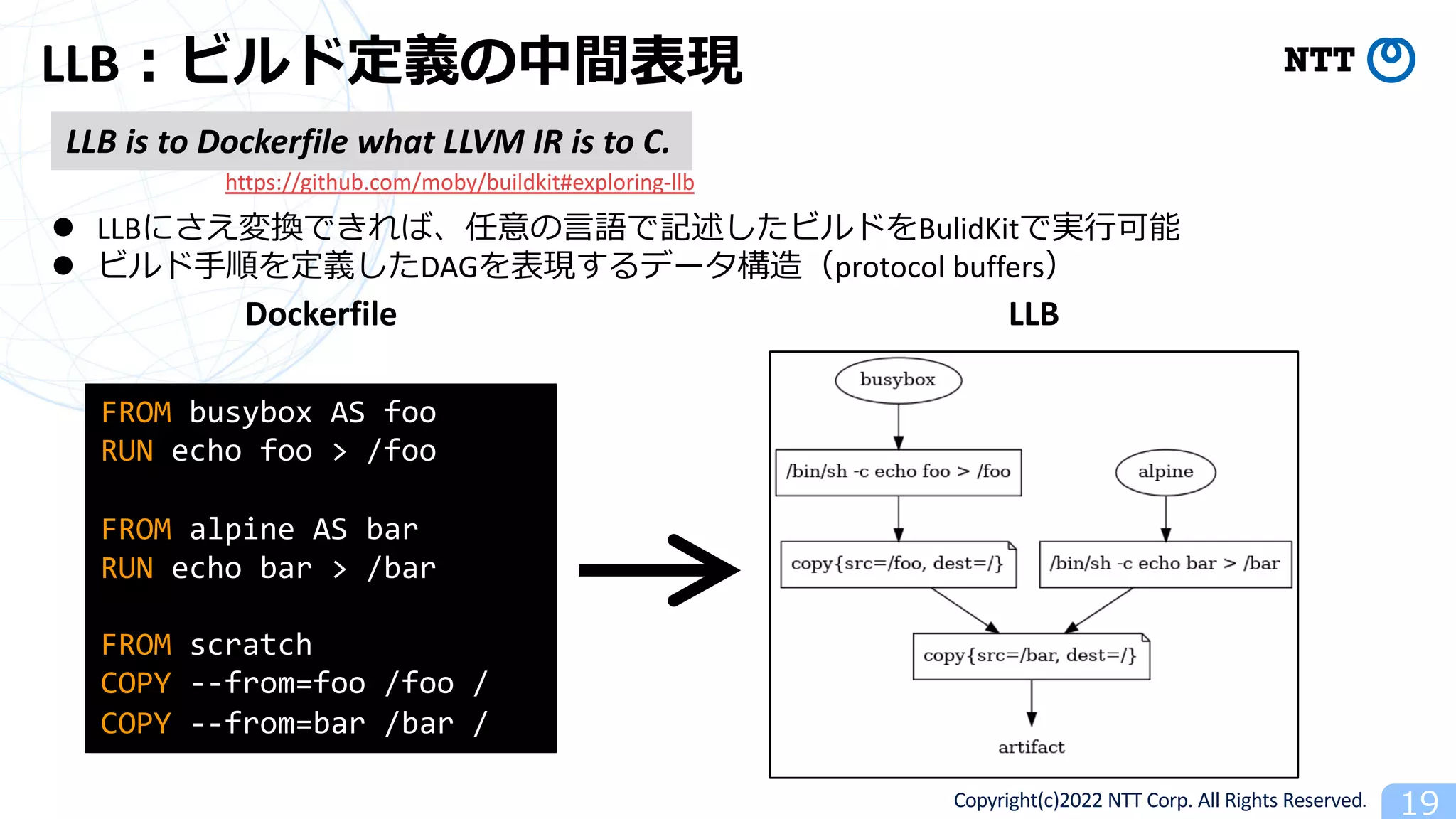

Copyright(c)2022 NTT Corp. All Rights Reserved. 19 LLB︓ビルド定義の中間表現 LLB is to Dockerfile what LLVM IR is to C. https://github.com/moby/buildkit#exploring-llb l LLBにさえ変換できれば、任意の⾔語で記述したビルドをBulidKitで実⾏可能 l ビルド⼿順を定義したDAGを表現するデータ構造（protocol buffers） FROM busybox AS foo RUN echo foo > /foo FROM alpine AS bar RUN echo bar > /bar FROM scratch COPY --from=foo /foo / COPY --from=bar /bar / LLB Dockerfile

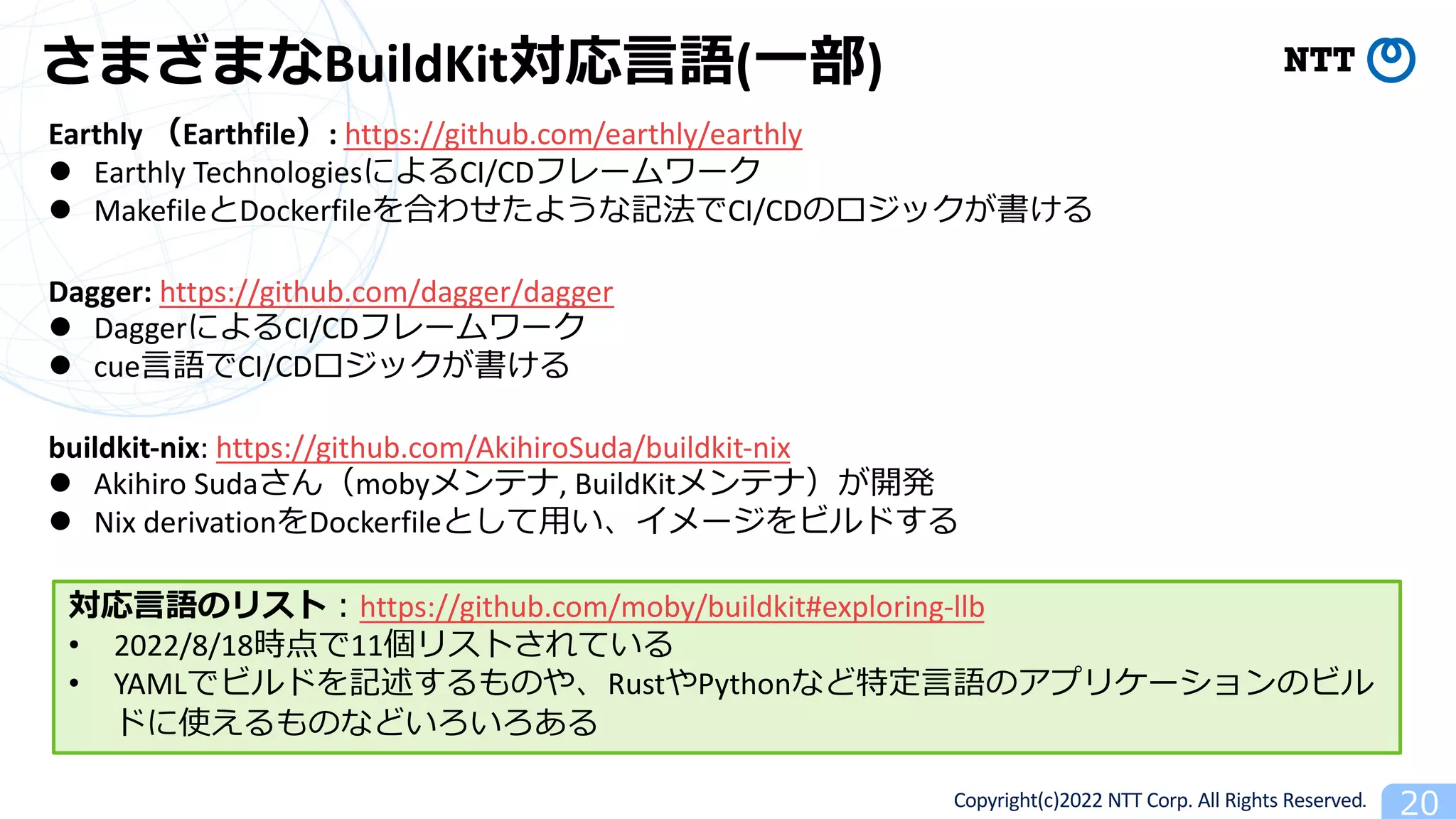

Copyright(c)2022 NTT Corp. All Rights Reserved. 20 さまざまなBuildKit対応⾔語(⼀部) Earthly （Earthfile）: https://github.com/earthly/earthly l Earthly TechnologiesによるCI/CDフレームワーク l MakefileとDockerfileを合わせたような記法でCI/CDのロジックが書ける Dagger: https://github.com/dagger/dagger l DaggerによるCI/CDフレームワーク l cue⾔語でCI/CDロジックが書ける buildkit-nix: https://github.com/AkihiroSuda/buildkit-nix l Akihiro Sudaさん（mobyメンテナ, BuildKitメンテナ）が開発 l Nix derivationをDockerfileとして⽤い、イメージをビルドする 対応⾔語のリスト︓https://github.com/moby/buildkit#exploring-llb • 2022/8/18時点で11個リストされている • YAMLでビルドを記述するものや、RustやPythonなど特定⾔語のアプリケーションのビル ドに使えるものなどいろいろある

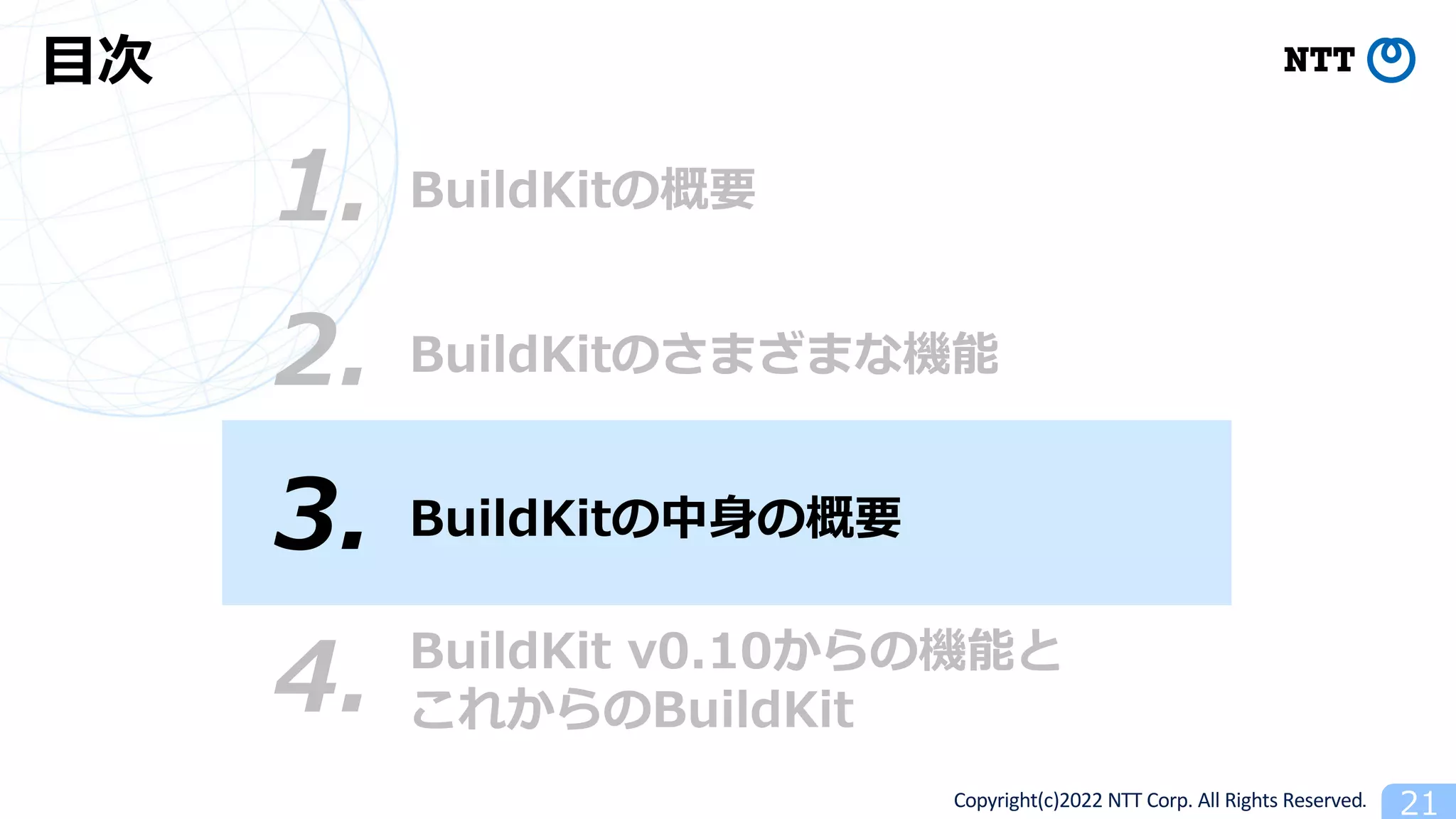

Copyright(c)2022 NTT Corp. All Rights Reserved. 21 BuildKitの概要 1. ⽬次 3. BuildKitの中⾝の概要 4. BuildKit v0.10からの機能と これからのBuildKit 2. BuildKitのさまざまな機能

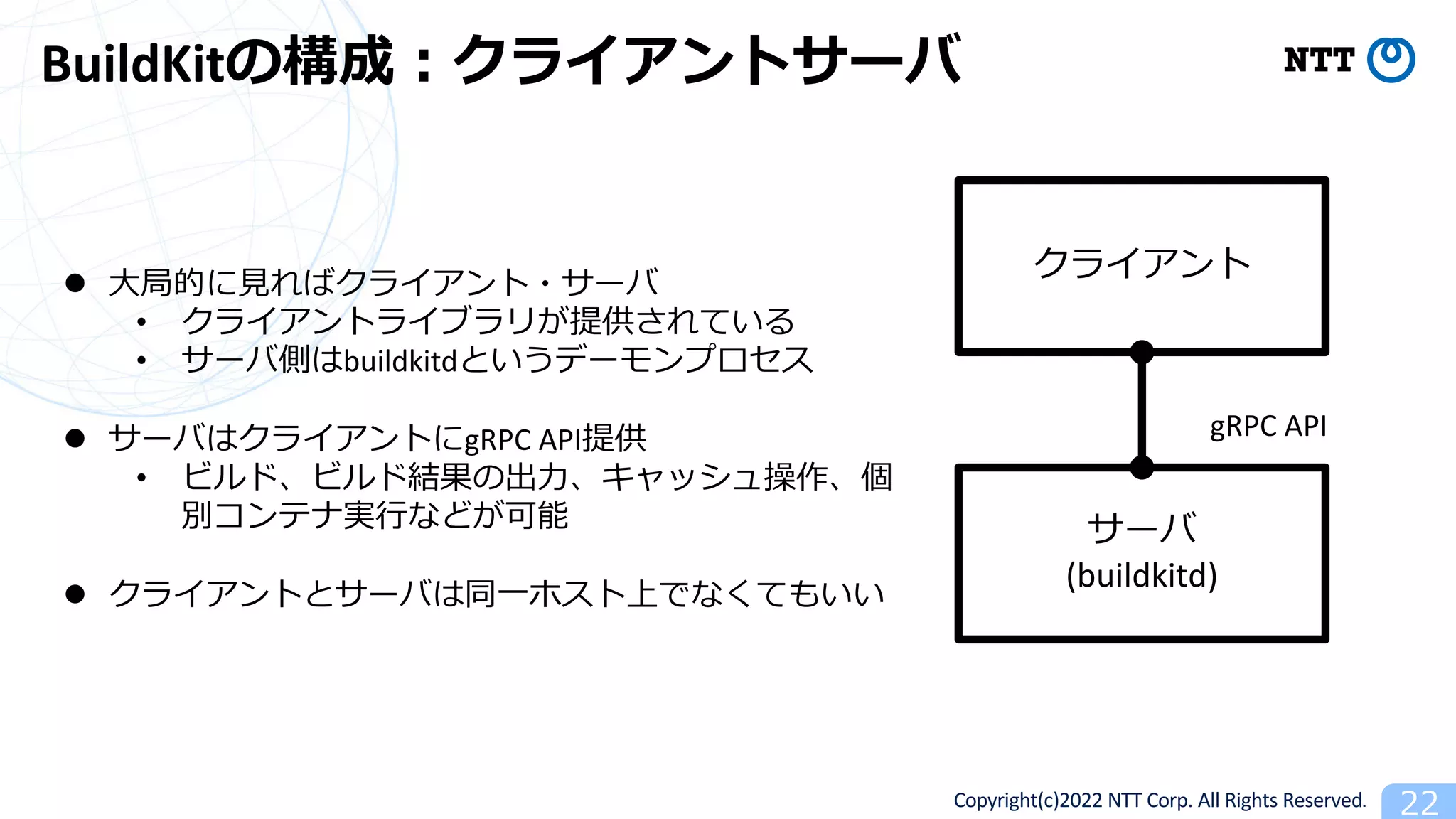

Copyright(c)2022 NTT Corp. All Rights Reserved. 22 BuildKitの構成︓クライアントサーバ l ⼤局的に⾒ればクライアント・サーバ • クライアントライブラリが提供されている • サーバ側はbuildkitdというデーモンプロセス l サーバはクライアントにgRPC API提供 • ビルド、ビルド結果の出⼒、キャッシュ操作、個 別コンテナ実⾏などが可能 l クライアントとサーバは同⼀ホスト上でなくてもいい クライアント サーバ (buildkitd) gRPC API

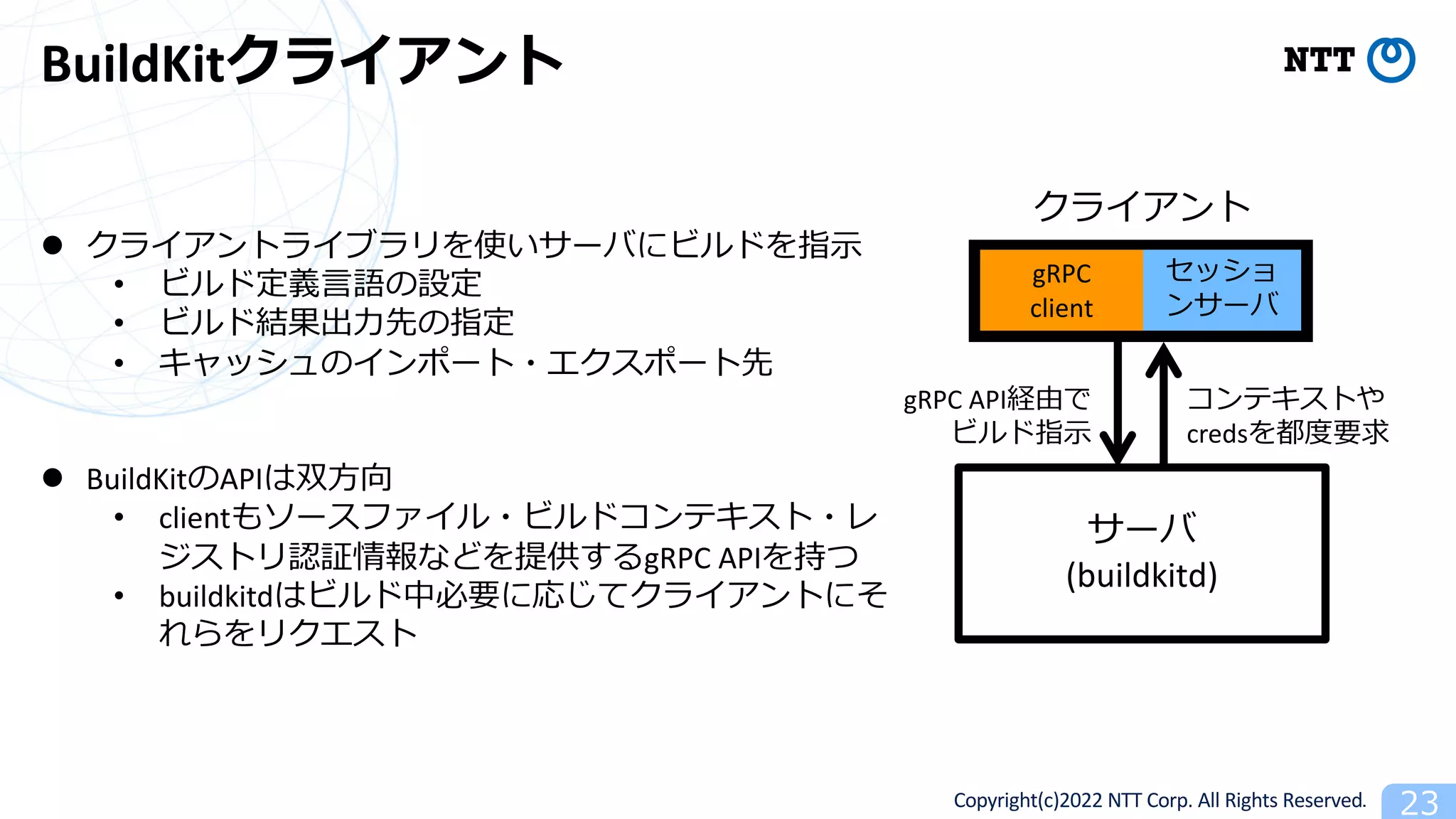

Copyright(c)2022 NTT Corp. All Rights Reserved. クライアント 23 BuildKitクライアント l クライアントライブラリを使いサーバにビルドを指⽰ • ビルド定義⾔語の設定 • ビルド結果出⼒先の指定 • キャッシュのインポート・エクスポート先 l BuildKitのAPIは双⽅向 • clientもソースファイル・ビルドコンテキスト・レ ジストリ認証情報などを提供するgRPC APIを持つ • buildkitdはビルド中必要に応じてクライアントにそ れらをリクエスト サーバ (buildkitd) gRPC API経由で ビルド指⽰ gRPC client コンテキストや credsを都度要求 セッショ ンサーバ

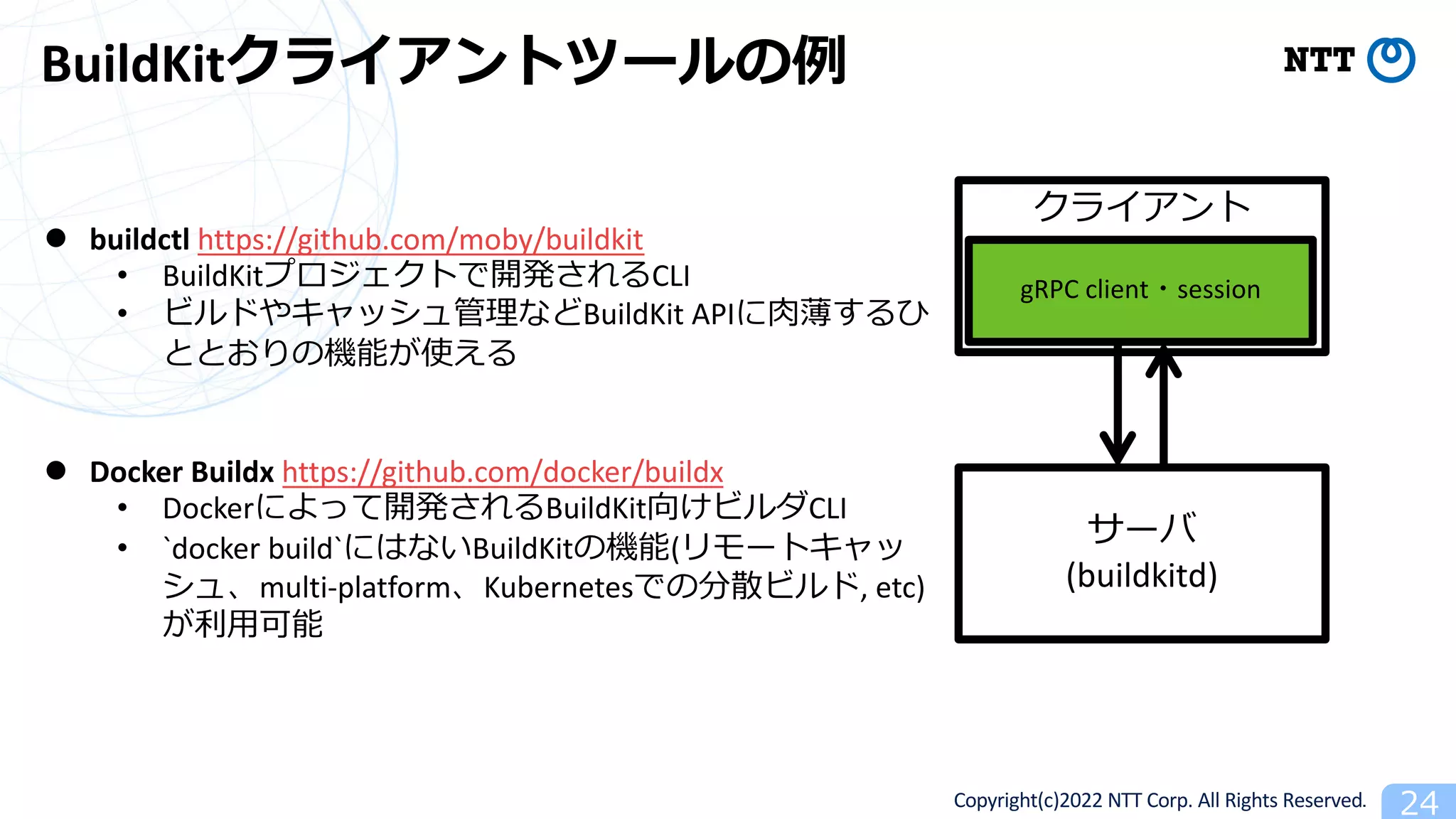

Copyright(c)2022 NTT Corp. All Rights Reserved. 24 BuildKitクライアントツールの例 l buildctl https://github.com/moby/buildkit • BuildKitプロジェクトで開発されるCLI • ビルドやキャッシュ管理などBuildKit APIに⾁薄するひ ととおりの機能が使える l Docker Buildx https://github.com/docker/buildx • Dockerによって開発されるBuildKit向けビルダCLI • `docker build`にはないBuildKitの機能(リモートキャッ シュ、multi-platform、Kubernetesでの分散ビルド, etc) が利⽤可能 サーバ (buildkitd) クライアント gRPC client・session

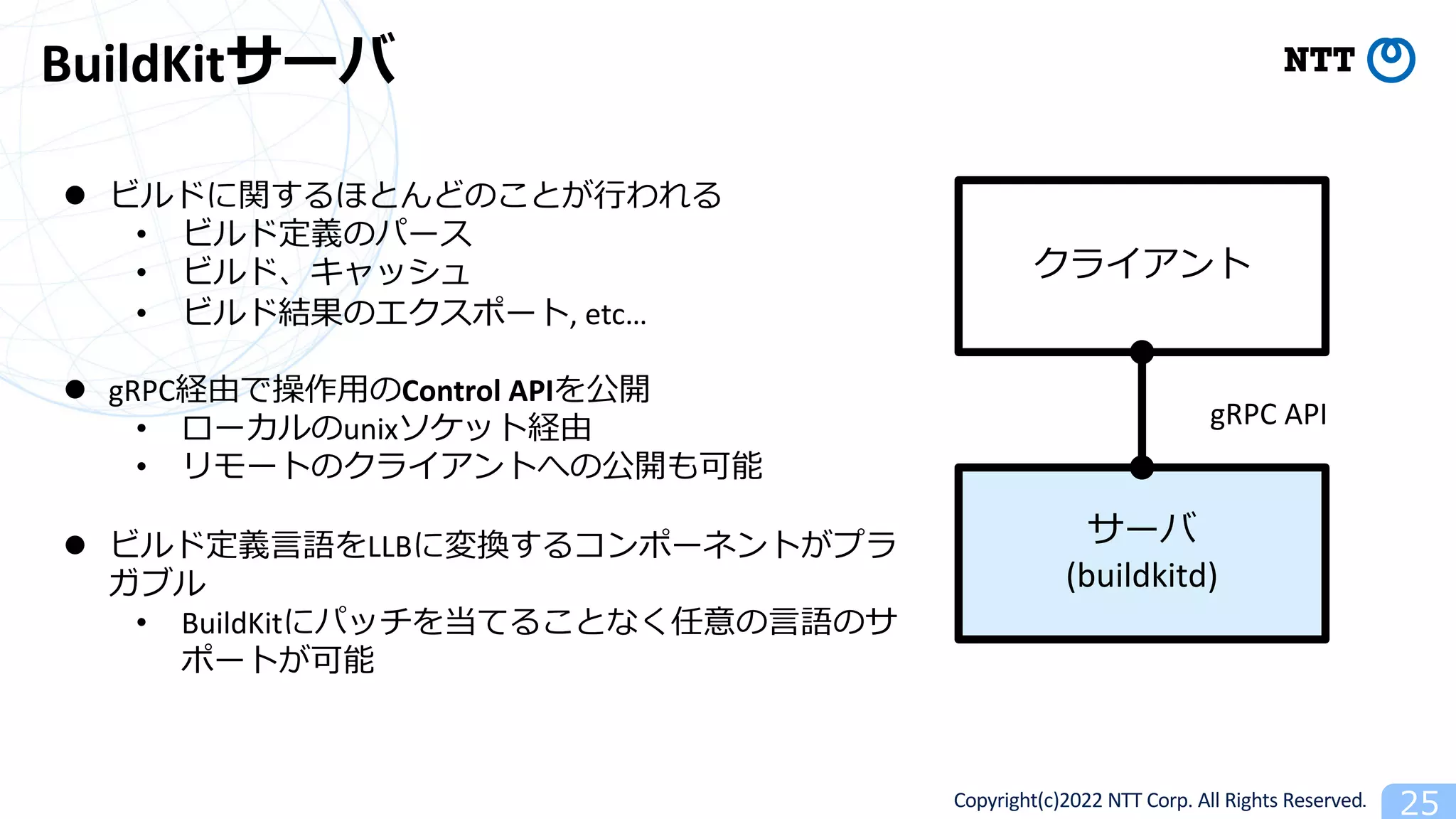

Copyright(c)2022 NTT Corp. All Rights Reserved. 25 BuildKitサーバ l ビルドに関するほとんどのことが⾏われる • ビルド定義のパース • ビルド、キャッシュ • ビルド結果のエクスポート, etc… l gRPC経由で操作⽤のControl APIを公開 • ローカルのunixソケット経由 • リモートのクライアントへの公開も可能 l ビルド定義⾔語をLLBに変換するコンポーネントがプラ ガブル • BuildKitにパッチを当てることなく任意の⾔語のサ ポートが可能 クライアント サーバ (buildkitd) gRPC API

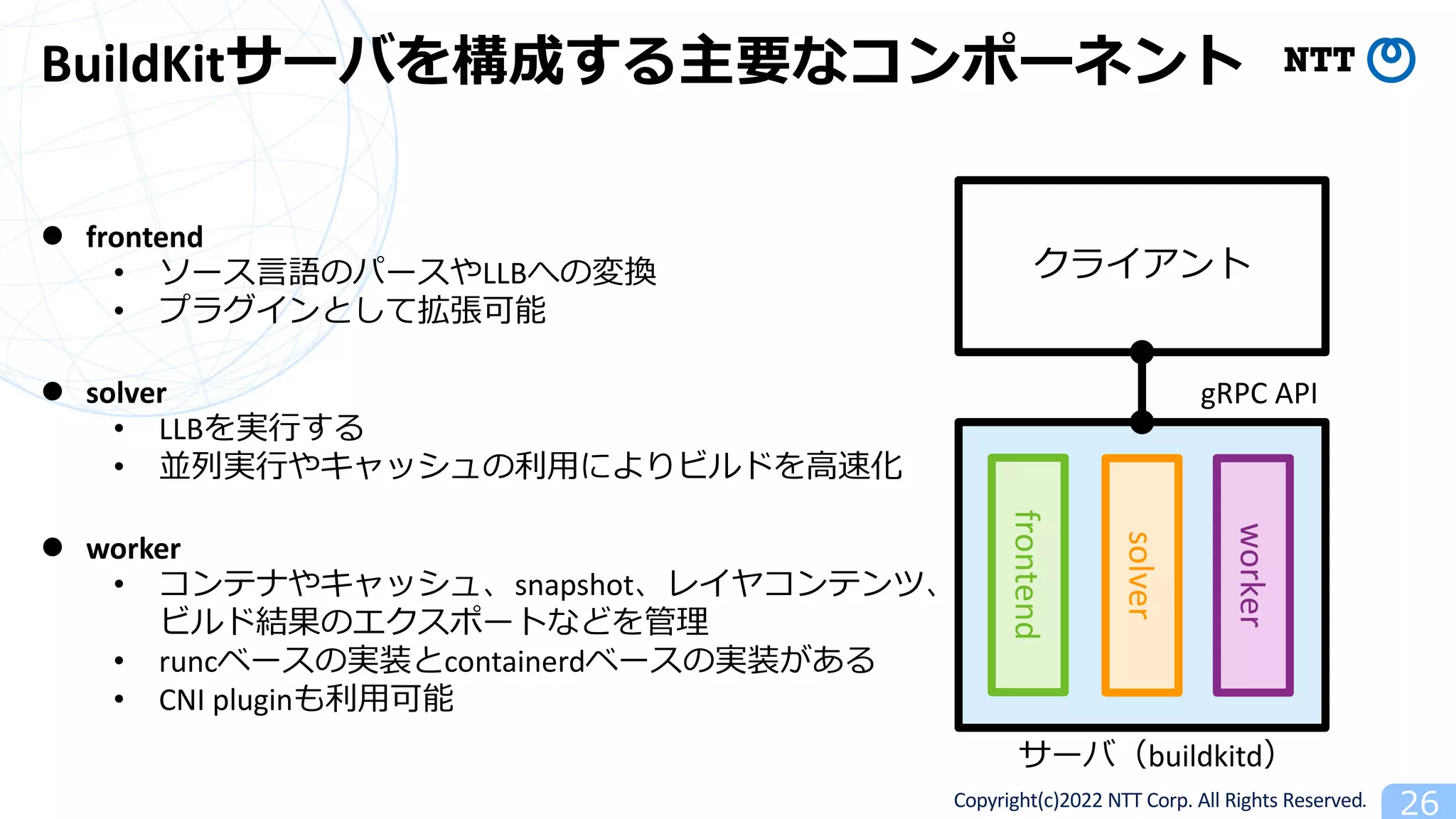

Copyright(c)2022 NTT Corp. All Rights Reserved. 26 BuildKitサーバを構成する主要なコンポーネント l frontend • ソース⾔語のパースやLLBへの変換 • プラグインとして拡張可能 l solver • LLBを実⾏する • 並列実⾏やキャッシュの利⽤によりビルドを⾼速化 l worker • コンテナやキャッシュ、snapshot、レイヤコンテンツ、 ビルド結果のエクスポートなどを管理 • runcベースの実装とcontainerdベースの実装がある • CNI pluginも利⽤可能 クライアント gRPC API frontend solver worker サーバ（buildkitd）

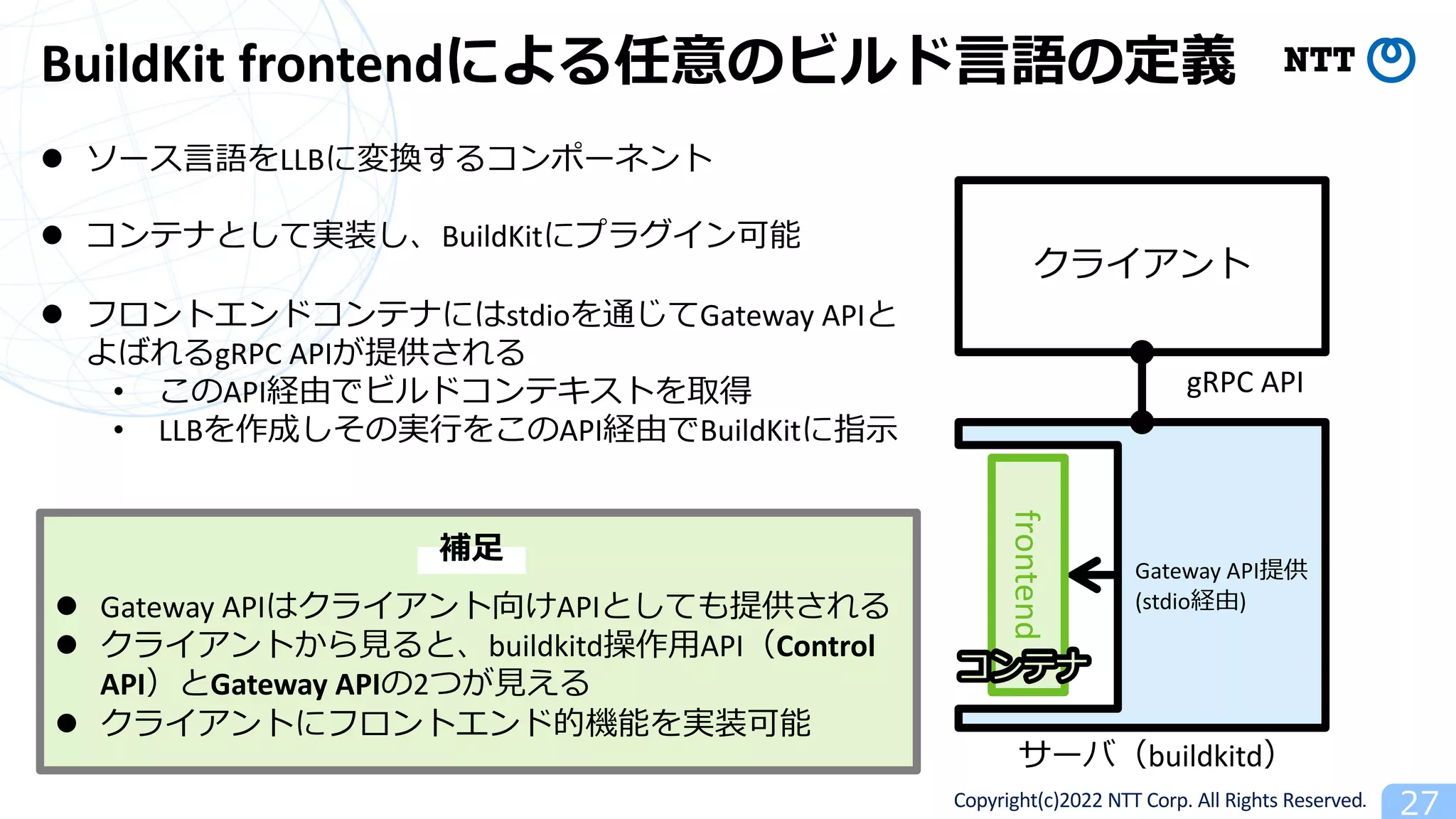

Copyright(c)2022 NTT Corp. All Rights Reserved. 27 BuildKit frontendによる任意のビルド⾔語の定義 l ソース⾔語をLLBに変換するコンポーネント l コンテナとして実装し、BuildKitにプラグイン可能 l フロントエンドコンテナにはstdioを通じてGateway APIと よばれるgRPC APIが提供される • このAPI経由でビルドコンテキストを取得 • LLBを作成しその実⾏をこのAPI経由でBuildKitに指⽰ クライアント gRPC API frontend Gateway API提供 (stdio経由) l Gateway APIはクライアント向けAPIとしても提供される l クライアントから⾒ると、buildkitd操作⽤API（Control API）とGateway APIの2つが⾒える l クライアントにフロントエンド的機能を実装可能 補⾜ サーバ（buildkitd） コンテナ

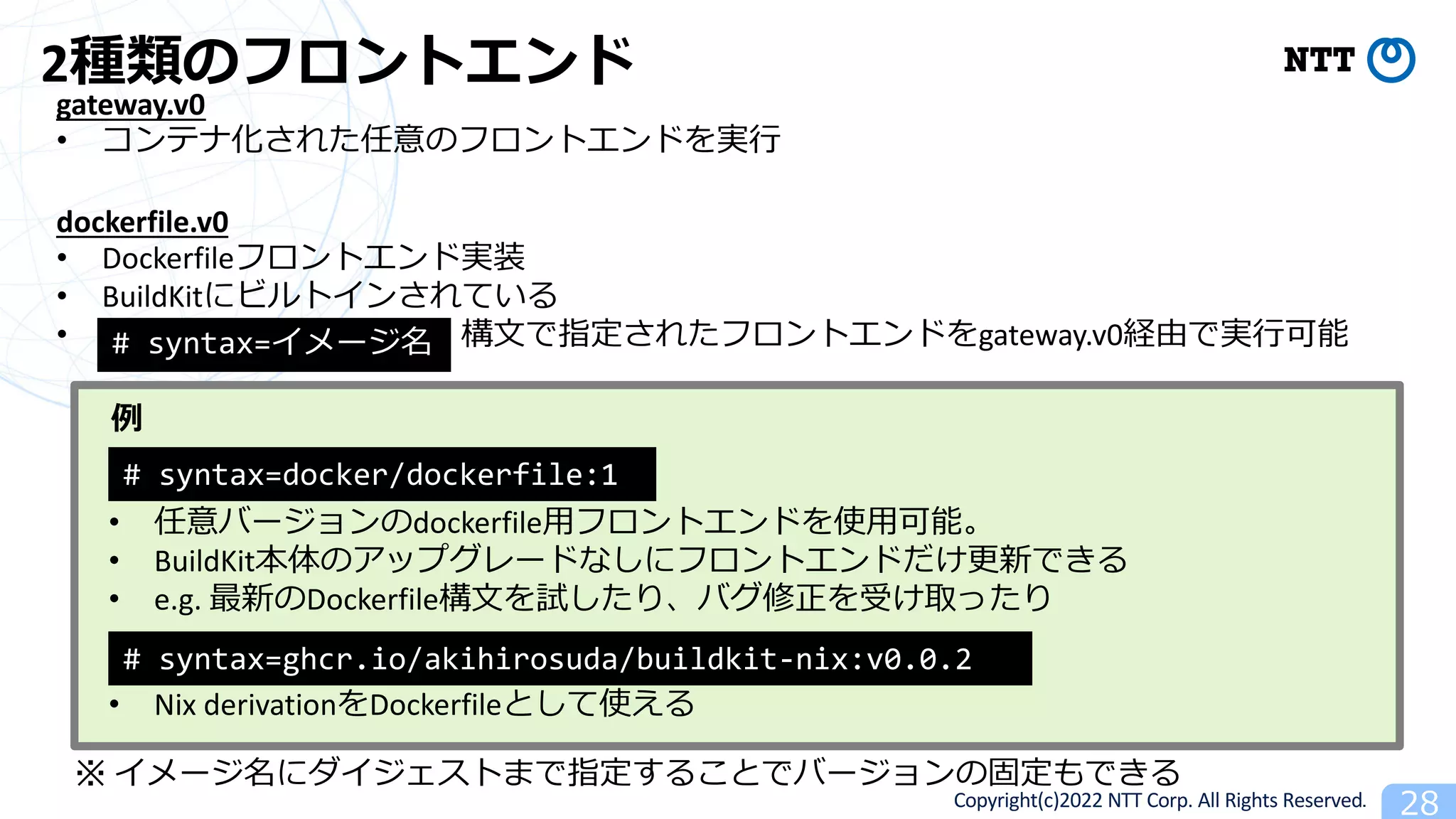

Copyright(c)2022 NTT Corp. All Rights Reserved. 28 2種類のフロントエンド gateway.v0 • コンテナ化された任意のフロントエンドを実⾏ dockerfile.v0 • Dockerfileフロントエンド実装 • BuildKitにビルトインされている • 構⽂で指定されたフロントエンドをgateway.v0経由で実⾏可能 # syntax=docker/dockerfile:1 • 任意バージョンのdockerfile⽤フロントエンドを使⽤可能。 • BuildKit本体のアップグレードなしにフロントエンドだけ更新できる • e.g. 最新のDockerfile構⽂を試したり、バグ修正を受け取ったり # syntax=ghcr.io/akihirosuda/buildkit-nix:v0.0.2 ※ イメージ名にダイジェストまで指定することでバージョンの固定もできる • Nix derivationをDockerfileとして使える 例 # syntax=イメージ名

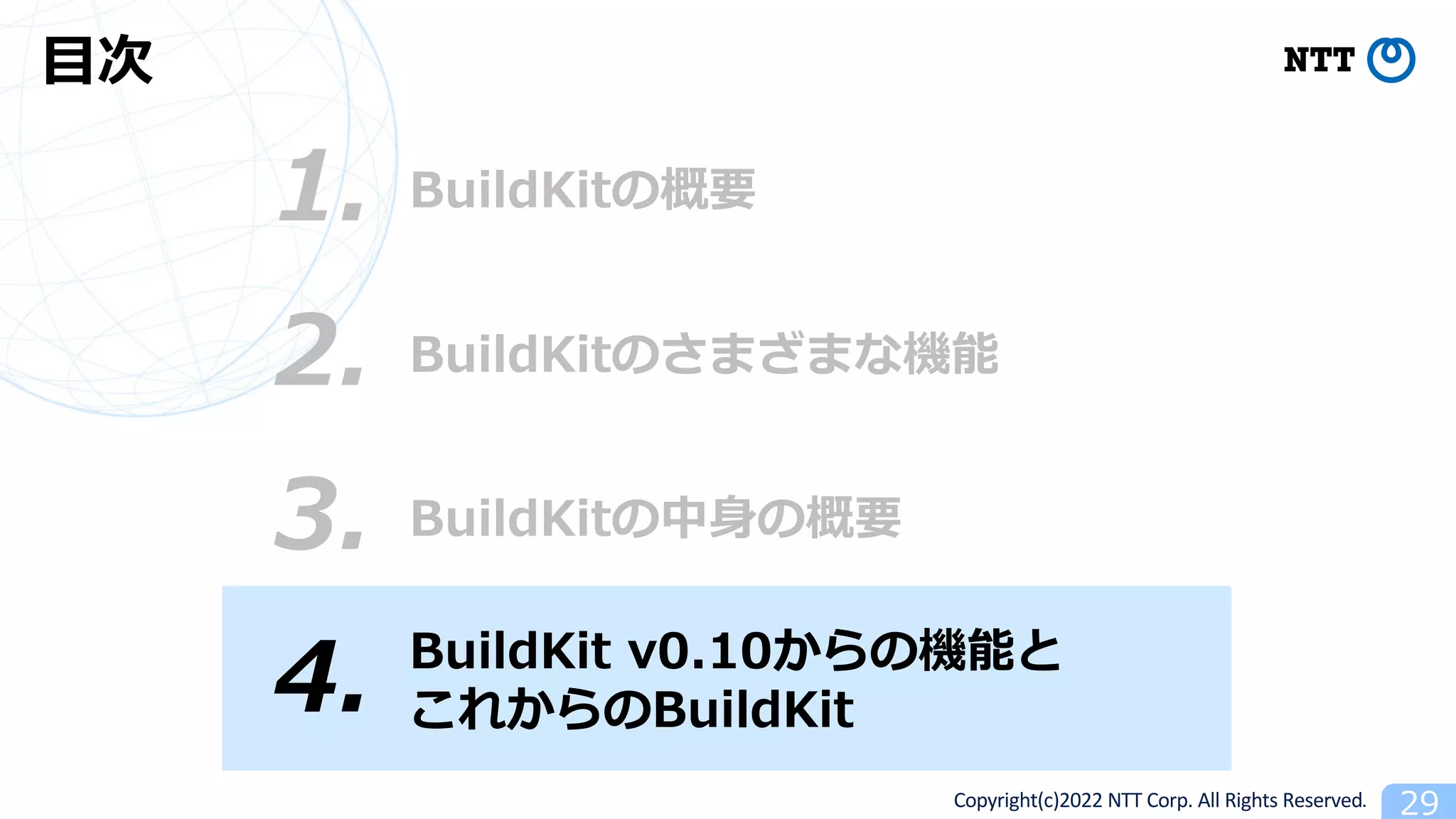

Copyright(c)2022 NTT Corp. All Rights Reserved. 29 BuildKitの概要 1. ⽬次 3. BuildKitの中⾝の概要 4. BuildKit v0.10からの機能と これからのBuildKit 2. BuildKitのさまざまな機能

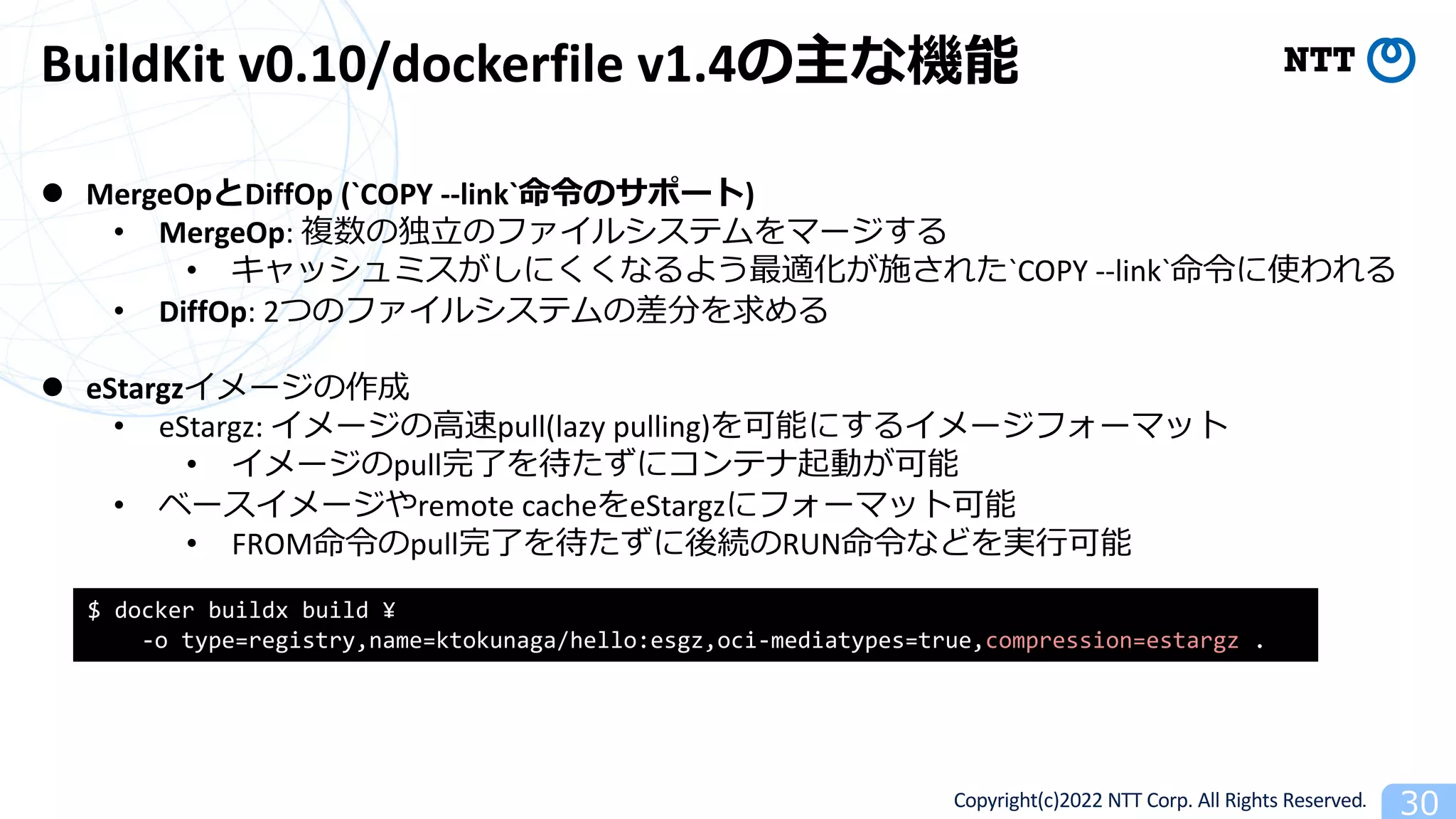

Copyright(c)2022 NTT Corp. All Rights Reserved. 30 BuildKit v0.10/dockerfile v1.4の主な機能 l MergeOpとDiffOp (`COPY --link`命令のサポート) • MergeOp: 複数の独⽴のファイルシステムをマージする • キャッシュミスがしにくくなるよう最適化が施された`COPY --link`命令に使われる • DiffOp: 2つのファイルシステムの差分を求める l eStargzイメージの作成 • eStargz: イメージの⾼速pull(lazy pulling)を可能にするイメージフォーマット • イメージのpull完了を待たずにコンテナ起動が可能 • ベースイメージやremote cacheをeStargzにフォーマット可能 • FROM命令のpull完了を待たずに後続のRUN命令などを実⾏可能 $ docker buildx build ¥ -o type=registry,name=ktokunaga/hello:esgz,oci-mediatypes=true,compression=estargz .

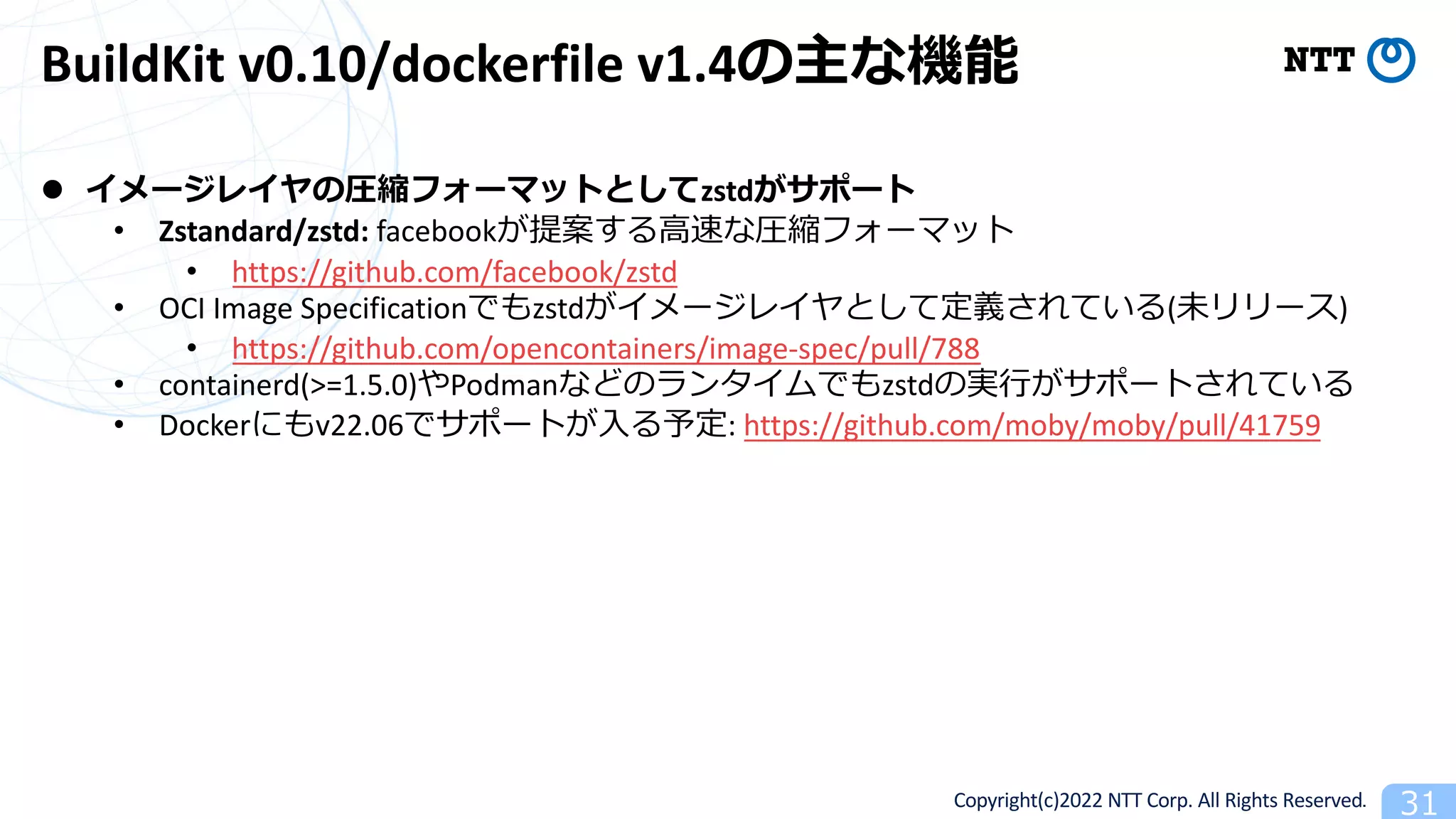

Copyright(c)2022 NTT Corp. All Rights Reserved. 31 BuildKit v0.10/dockerfile v1.4の主な機能 l イメージレイヤの圧縮フォーマットとしてzstdがサポート • Zstandard/zstd: facebookが提案する⾼速な圧縮フォーマット • https://github.com/facebook/zstd • OCI Image Specificationでもzstdがイメージレイヤとして定義されている(未リリース) • https://github.com/opencontainers/image-spec/pull/788 • containerd(>=1.5.0)やPodmanなどのランタイムでもzstdの実⾏がサポートされている • Dockerにもv22.06でサポートが⼊る予定: https://github.com/moby/moby/pull/41759

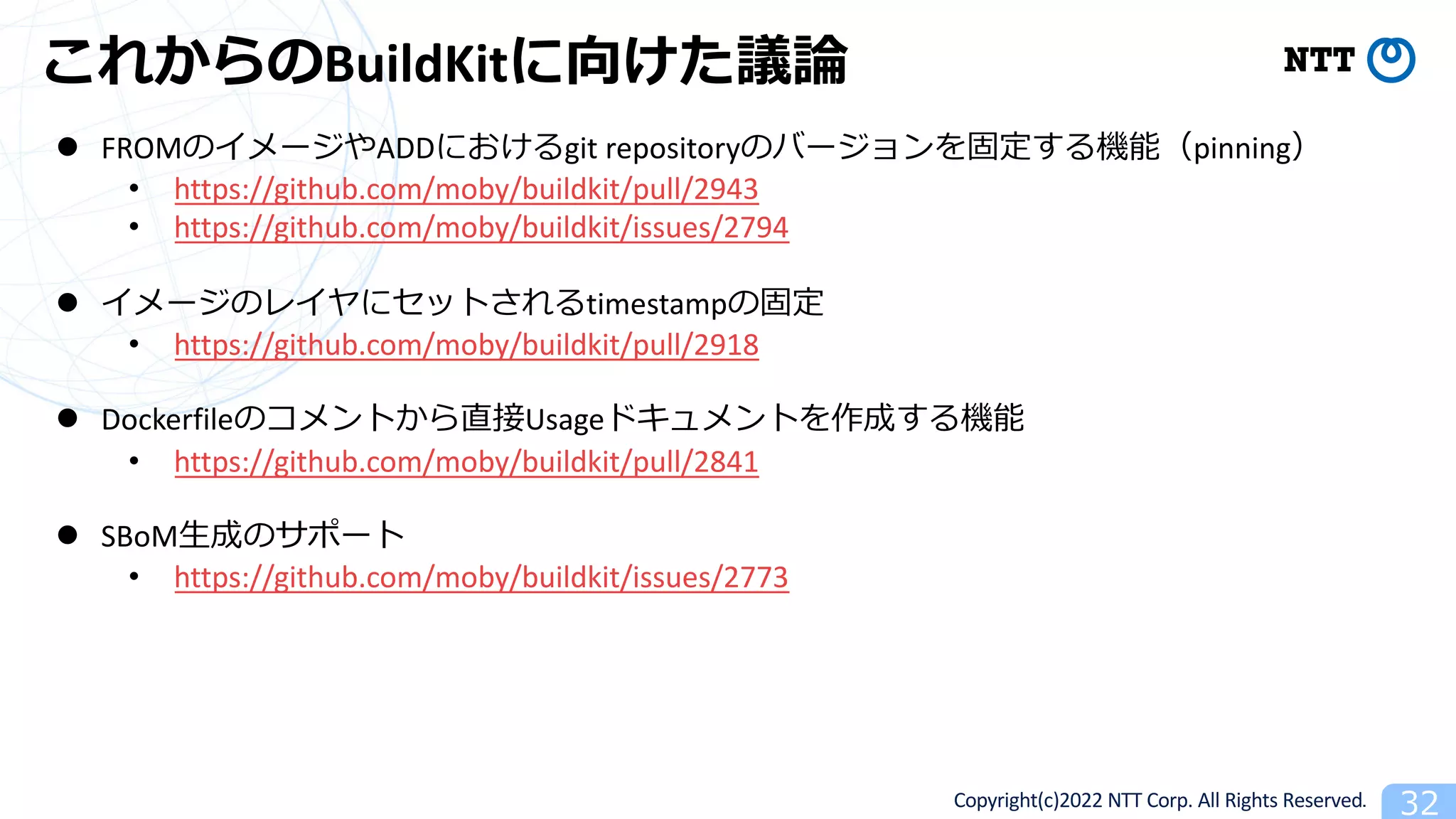

Copyright(c)2022 NTT Corp. All Rights Reserved. 32 これからのBuildKitに向けた議論 l FROMのイメージやADDにおけるgit repositoryのバージョンを固定する機能（pinning） • https://github.com/moby/buildkit/pull/2943 • https://github.com/moby/buildkit/issues/2794 l イメージのレイヤにセットされるtimestampの固定 • https://github.com/moby/buildkit/pull/2918 l Dockerfileのコメントから直接Usageドキュメントを作成する機能 • https://github.com/moby/buildkit/pull/2841 l SBoM⽣成のサポート • https://github.com/moby/buildkit/issues/2773
Copyright(c)2022 NTT Corp. All Rights Reserved. 33 これからのBuildKitに向けた議論 l Dockerfile⽤の対話的デバッガ https://github.com/ktock/buildg • breakpointや命令ごとに実際にコンテナを⽴ち上げて中⾝を⾒たりできる • gdb⾵の対話的CLIや、IDE(VS Code, Neovim, Emacs, …)上のGUIも使える • 将来的にはbuildxにも統合されるはず • https://github.com/docker/buildx/issues/1104

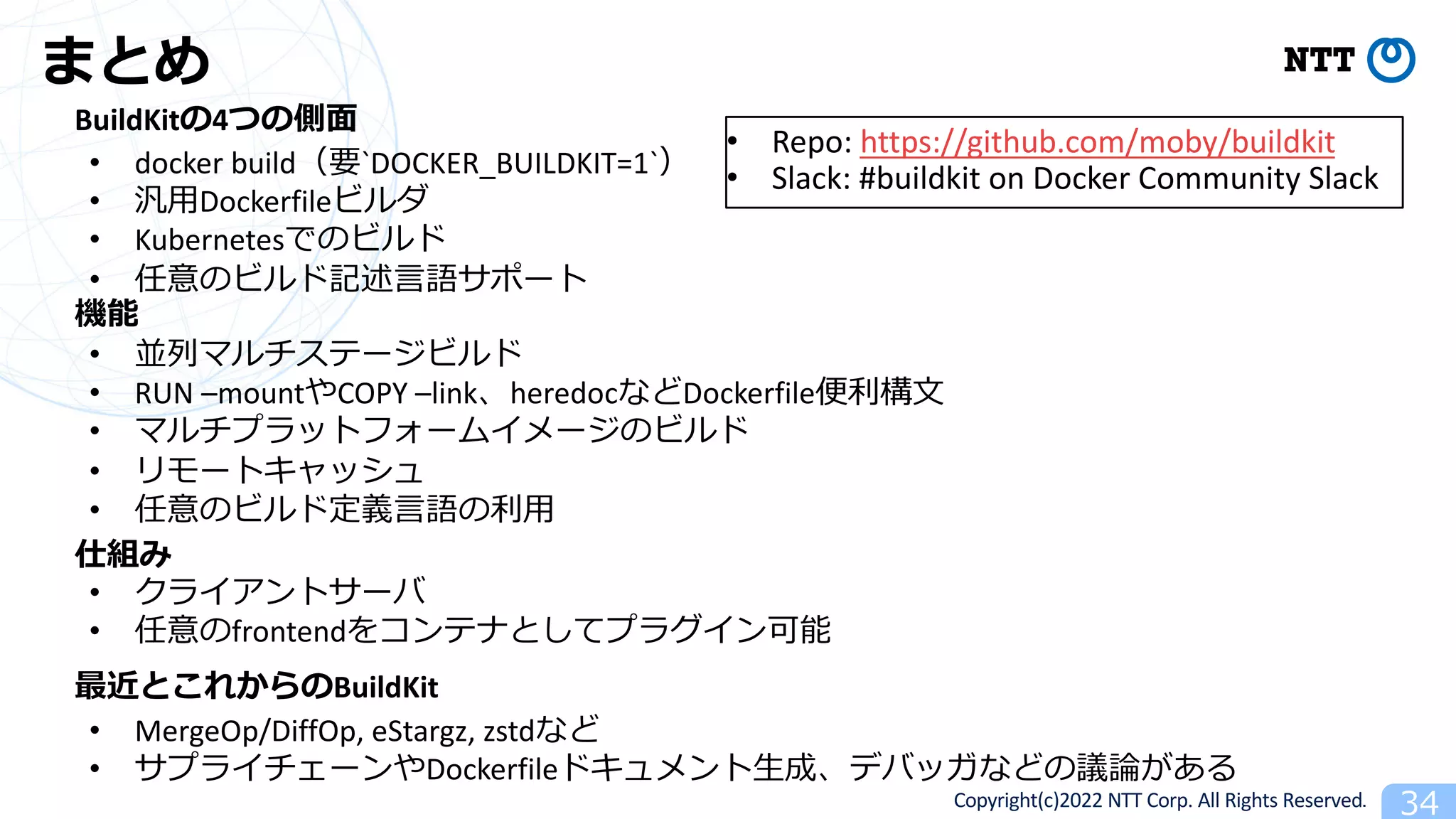

Copyright(c)2022 NTT Corp. All Rights Reserved. 34 まとめ BuildKitの4つの側⾯ 機能 仕組み 最近とこれからのBuildKit • docker build（要`DOCKER_BUILDKIT=1`） • 汎⽤Dockerfileビルダ • Kubernetesでのビルド • 任意のビルド記述⾔語サポート • 並列マルチステージビルド • RUN –mountやCOPY –link、heredocなどDockerfile便利構⽂ • マルチプラットフォームイメージのビルド • リモートキャッシュ • 任意のビルド定義⾔語の利⽤ • クライアントサーバ • 任意のfrontendをコンテナとしてプラグイン可能 • MergeOp/DiffOp, eStargz, zstdなど • サプライチェーンやDockerfileドキュメント⽣成、デバッガなどの議論がある • Repo: https://github.com/moby/buildkit • Slack: #buildkit on Docker Community Slack
