[BLT] 삼성서울병원 구성원을 위한 특허전략(2015.04.30) ver1.1

BLT patent & law firm
삼성서울병원 의료기기 특허전략
BLT 특허법률사무소, 엄정한 변리사
Seoul
April, 2015

엄정한 변리사(파트너)
2
•서울대 공과대학 화학생물공학부 졸업
•Microsoft Certified Professional
•정보통신산업기사 (2001)  ㈜피코소프트 재직
•전직 기획자, UX, 설계
•변리사 (2006)
• ETRI 특허코디네이터 전임강사 (2013)
•[조달청] 우수제품 지정심사위원
•[특허청] 우수발명품 추천심사위원
•[특허청] 대학창의발명대회 심사위원
•[대한변리사회] 연수위원
•서울대, 건국대, 인하대, 인하대 전임강사(발명과 특허 등)

신간소개
3
특허는 비용이 아니라 기업의 미래수익을
위한 투자대상입니다.
좋은 발명을 발굴하여, 강한특허를
만들어내고, 이를 기초로 라이센싱 수익을
내는 특허경영 기업이 되기 위한 방법들이 이
책에 담겨져 있습니다.
< LG전자 특허센터장(부사장) 이정환>

특허 전략을 수립하기 위한 사전점검 POINT
4
1. 특허출원과 특허등록은 다르다 ( )

5

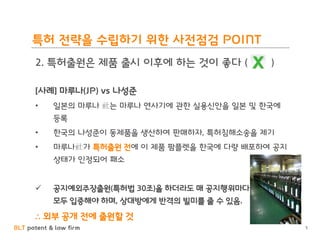

2. 특허출원은 제품 출시 이후에 하는 것이 좋다 ( )
[사례] 마루나(JP) vs 나성준
• 일본의 마루나 社는 마루나 연사기에 관한 실용신안을 일본 및 한국에
등록
• 한국의 나성준이 동제품을 생산하여 판매하자, 특허침해소송을 제기
• 마루나社가 특허출원 전에 이 제품 팜플렛을 한국에 다량 배포하여 공지
상태가 인정되어 패소
 공지예외주장출원(특허법 30조)을 하더라도 매 공지행위마다
모두 입증해야 하며, 상대방에게 반격의 빌미를 줄 수 있음.
∴ 외부 공개 전에 출원할 것

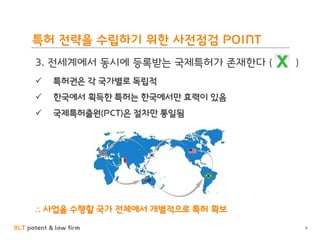

3. 전세계에서 동시에 등록받는 국제특허가 존재한다 ( )
 특허권은 각 국가별로 독립적
 한국에서 획득한 특허는 한국에서만 효력이 있음
 국제특허출원(PCT)은 절차만 통일됨
∴ 사업을 수행할 국가 전체에서 개별적으로 특허 확보
6

7
4. 국내 출원 후 언제든지 해외출원을 할 수 있다 ( )
∴ 국내출원일 후 1년 이내에 해외출원 진행

8

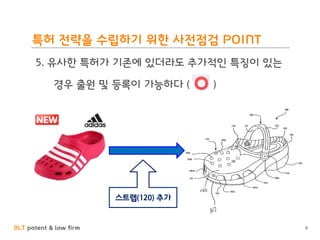

5. 유사한 특허가 기존에 있더라도 추가적인 특징이 있는
경우 출원 및 등록이 가능하다 ( )
스트랩(120) 추가

9

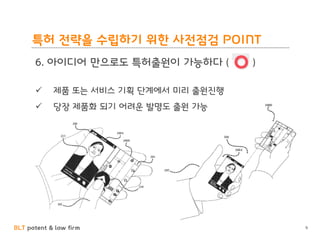

6. 아이디어 만으로도 특허출원이 가능하다 ( )
 제품 또는 서비스 기획 단계에서 미리 출원진행
 당장 제품화 되기 어려운 발명도 출원 가능

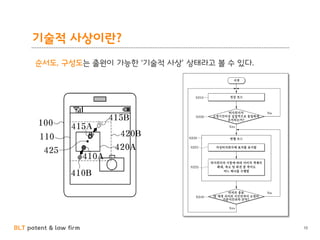

기술적 사상이란?
10
순서도, 구성도는 출원이 가능한 ‘기술적 사상’ 상태라고 볼 수 있다.

가장 HOT한 발명왕 ^^;
11

발명의 가치
12
발명 =
비용
효과
α
*운명적으로, 종전 발명을 반드시 대체해야 함  불가능시, 사업소멸!

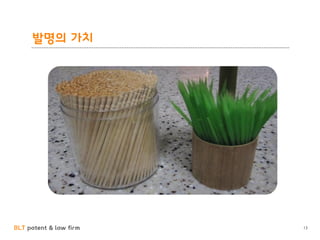

발명의 가치
13

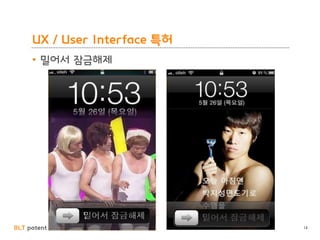

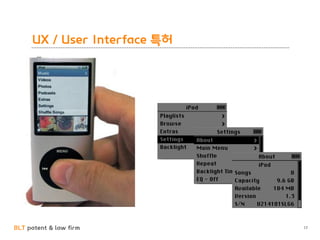

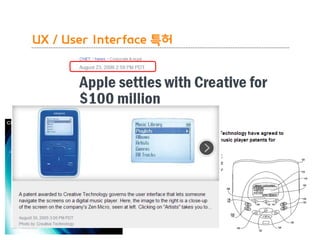

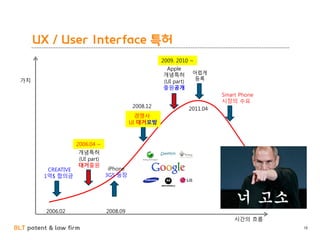

UX / User Interface 특허
• 밀어서 잠금해제
14

• 밀어서 잠금해제
15

16

17

18
시간의 흐름
가치
Smart Phone
시장의 수요
어렵게
등록
2006.02
CREATIVE
1억$ 합의금
개념특허
(UI part)
대거출원
경쟁사
UI 대거모방
2011.04
2006.04 ~
2008.09
iPhone
3GS 등장
2008.12
Apple
개념특허
(UI part)
출원공개
2009. 2010 ~

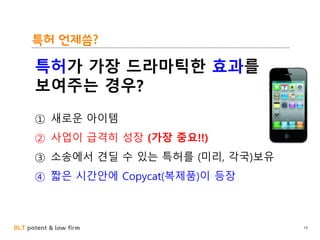

특허 언제씀?
19
특허가 가장 드라마틱한 효과를
보여주는 경우?
① 새로운 아이템
② 사업이 급격히 성장 (가장 중요!!)
③ 소송에서 견딜 수 있는 특허를 (미리, 각국)보유
④ 짧은 시간안에 Copycat(복제품)이 등장

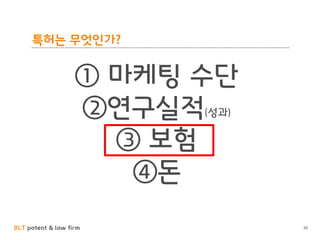

특허는 무엇인가?
20
① 마케팅 수단
②연구실적(성과)
③ 보험
④돈

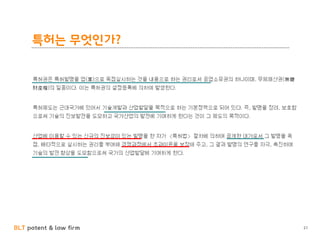

특허는 무엇인가?
21

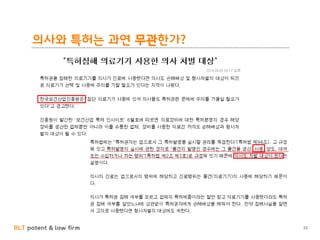

의사와 특허는 과연 무관한가?
22

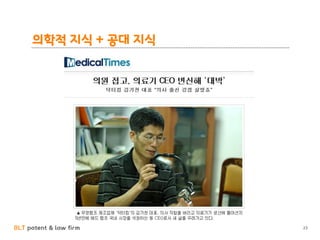

의학적 지식 + 공대 지식
23

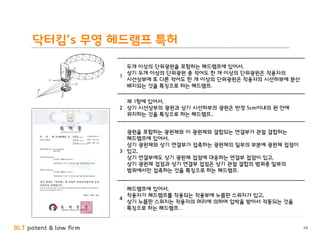

닥터킴’s 무영 헤드램프 특허
24
1
두개 이상의 단위광원을 포함하는 헤드램프에 있어서,
상기 두개 이상의 단위광원 중 적어도 한 개 이상의 단위광원은 착용자의
시선상부에 또 다른 적어도 한 개 이상의 단위광원은 착용자의 시선하부에 분산
배치되는 것을 특징으로 하는 헤드램프.
2
제 1항에 있어서,
상기 시선상부의 광원과 상기 시선하부의 광원은 반경 5cm이내의 원 안에
위치하는 것을 특징으로 하는 헤드램프..
3
광원을 포함하는 광원체와 이 광원체와 결합되는 연결부가 관절 결합하는
헤드램프에 있어서,
상기 광원체와 상기 연결부가 접촉하는 광원체의 일부의 부분에 광원체 접점이
있고,
상기 연결부에도 상기 광원체 접점에 대응하는 연결부 접점이 있고,
상기 광원체 접점과 상기 연결부 접점은 상기 관절 결합의 범위중 일부의
범위에서만 접촉하는 것을 특징으로 하는 헤드램프.
4
착용자가 헤드램프를 착용되는 착용부에 누름판 스위치가 있고,
상기 누름판 스위치는 착용자의 머리에 의하여 압박을 받아서 작동되는 것을
특징으로 하는 헤드램프. .

강한특허의 효과?
25
1. 돈(손해배상, 라이센싱 수입, BiG M&A)
2. 시간(경쟁자 진입저지, 수출입금지)

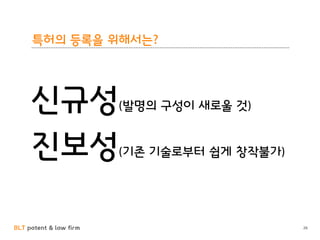

특허의 등록을 위해서는?
26
신규성(발명의 구성이 새로울 것)
진보성(기존 기술로부터 쉽게 창작불가)

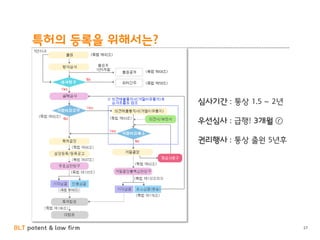

특허의 등록을 위해서는?
27
심사기간 : 통상 1.5 ~ 2년
우선심사 : 급행! 3개월 ⓡ
권리행사 : 통상 출원 5년후

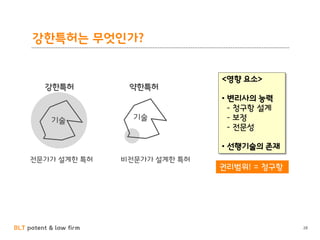

강한특허는 무엇인가?
28
<영향 요소>
• 변리사의 능력
- 청구항 설계
- 보정
- 전문성
• 선행기술의 존재
권리범위! = 청구항
강한특허
기술
약한특허
전문가가 설계한 특허 비전문가가 설계한 특허
기술

29
특허청구범위의 기본 구성
특허청구범위의 기본 구성
특 허 청 구 범 위 는 전 제 부 (preamble), 연 결 어 구 (transition term),
본문(body)으로 구성된다.

30

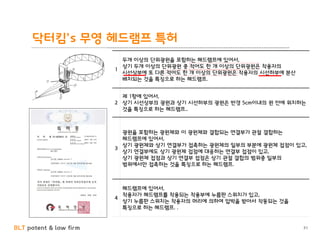

닥터킴’s 무영 헤드램프 특허
31
1
2
제 1항에 있어서,
상기 시선상부의 광원과 상기 시선하부의 광원은 반경 5cm이내의 원 안에 위치하는
것을 특징으로 하는 헤드램프..
3
광원을 포함하는 광원체와 이 광원체와 결합되는 연결부가 관절 결합하는
상기 광원체와 상기 연결부가 접촉하는 광원체의 일부의 부분에 광원체 접점이 있고,
상기 연결부에도 상기 광원체 접점에 대응하는 연결부 접점이 있고,
상기 광원체 접점과 상기 연결부 접점은 상기 관절 결합의 범위중 일부의
범위에서만 접촉하는 것을 특징으로 하는 헤드램프.
4
착용자가 헤드램프를 착용되는 착용부에 누름판 스위치가 있고,
상기 누름판 스위치는 착용자의 머리에 의하여 압박을 받아서 작동되는 것을
특징으로 하는 헤드램프. .

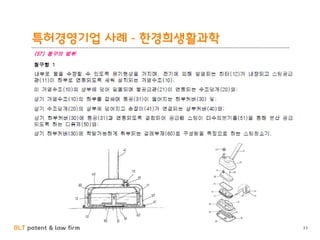

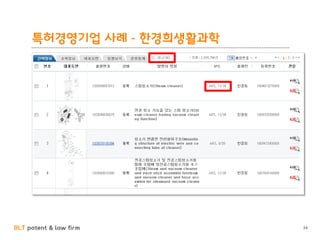

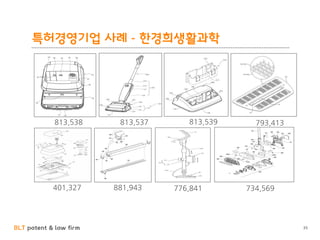

특허경영기업 사례 - 한경희생활과학
32
• 8년간 시장독점
• 연매출 3000억원
• 스팀청소기 1000만대 판매기록 갱신
• 중견기업으로 성장
스팀청소기를 보호하는 특허의 개수는?

33

34

35
813,538 813,537 813,539
401,327
793,413
881,943 776,841 734,569

특허 1건의 가치?
36
*오병석 변리사
기술에 대한 시장의 수요
특허 1건당 가치
시간의 흐름
가치
강한특허
편의성 특허
강한특허

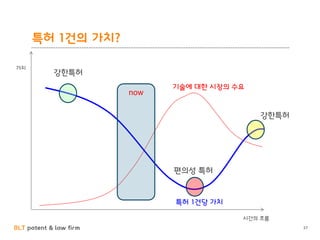

특허 1건의 가치?
37
기술에 대한 시장의 수요
특허 1건당 가치
시간의 흐름
가치
강한특허
편의성 특허
강한특허
now

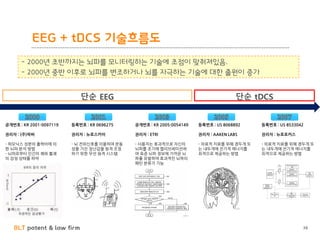

EEG + tDCS 기술흐름도
38
- 2000년 초반까지는 뇌파를 모니터링하는 기술에 초점이 맞춰져있음.
- 2000년 중반 이후로 뇌파를 변조하거나 뇌를 자극하는 기술에 대한 출원이 증가
공개번호 : KR 2001-0097119
권리자 : (주)락싸
- 하모닉스 성분의 출력비에 의
한 뇌파 분석 방법
- 뇌파로부터 인간의 쾌와 불괘
의 감성 상태를 파악
등록번호 : KR 0696275
권리자 : 뉴로스카이
- 뇌 전위신호를 이용하여 운동
성을 가진 장난감을 원격 조정
하기 위한 무선 원격 시스템
단순 EEG
공개번호 : KR 2005-0054149
권리자 : ETRI
- 사용자는 효과적으로 자신의
뇌파를 초기에 캘리브레이션하
여 표준 뇌파 정보에 가까운 뇌
파를 유발하여 효과적인 뇌파의
패턴 분류가 가능
등록번호 : US 8068892
권리자 : AAKEN LABS
- 의료적 치료를 위해 경두개 또
는 내두개에 전기적 에너지를
최적으로 제공하는 방법
등록번호 : US 8533042
권리자 : 뉴로포커스
- 의료적 치료를 위해 경두개 또
는 내두개에 전기적 에너지를
최적으로 제공하는 방법
단순 tDCS

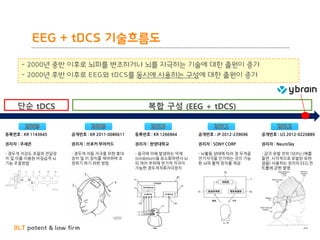

EEG + tDCS 기술흐름도
39
- 2000년 중반 이후로 뇌파를 변조하거나 뇌를 자극하는 기술에 대한 출원이 증가
- 2000년 후반 이후로 EEG와 tDCS를 동시에 사용하는 구성에 대한 출원이 증가
등록번호 : KR 1143645
권리자 : 주세은
- 경두개 저강도 초음파 전달장
치 및 이를 이용한 비침습적 뇌
기능 조절방법
공개번호 : KR 2011-0086611
권리자 : 브로커 부어카드
- 경두개 자동 자극을 위한 휴대
장치 및 이 장치를 제어하며 조
정하기 하기 위한 방법
등록번호 : KR 1266964
권리자 : 한양대학교
- 음극에 의해 발생하는 억제
(inhibition)을 최소화하면서 뇌
의 여러 부위에 전기적 자극이
가능한 경두개직류자극장치
공개번호 : JP 2012-239696
권리자 : SONY CORP
- 뇌활동 상태에 따라 경 두개골
전기자극을 인가하는 것이 가능
한 뇌파 활력 장치를 제공
공개번호 : US 2012-0220889
권리자 : NeuroSky
- 감각 유발 전위 (SEPs) (예를
들면, 시각적으로 유발된 포텐
셜을) 사용하는 장치의 EEG 컨
트롤에 관한 발명
단순 tDCS 복합 구성 (EEG + tDCS)

EEG + tDCS 특허동향
40
- 한국과 미국에서 유효한 출원이 많으며, 상대적으로 유럽에서 Brain Healthcare 관련
출원이 많이 이루어짐 (주요경쟁업체 상당수가 유럽 기업)
- 연도별 추세에서 나타나는 바와 같이 Brain Healthcare 관련 출원이 크게 증가하고 있음.

BLT patent & law firm 41
http://dart.fss.or.kr/dsaf001/main.do?rcpNo=20130829000937

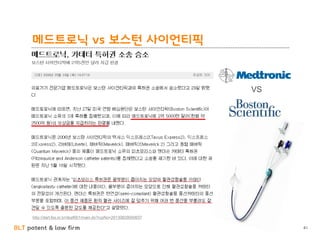

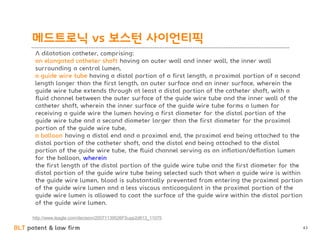

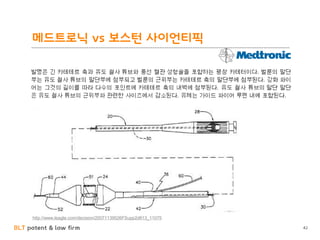

메드트로닉 vs 보스턴 사이언티픽
VS

42
http://www.leagle.com/decision/20071139526FSupp2d613_11075

43
A dilatation catheter, comprising:
an elongated catheter shaft having an outer wall and inner wall, the inner wall
surrounding a central lumen,
a guide wire tube having a distal portion of a first length, a proximal portion of a second
length longer than the first length, an outer surface and an inner surface, wherein the
guide wire tube extends through at least a distal portion of the catheter shaft, with a
fluid channel between the outer surface of the guide wire tube and the inner wall of the
catheter shaft, wherein the inner surface of the guide wire tube forms a lumen for
receiving a guide wire the lumen having a first diameter for the distal portion of the
guide wire tube and a second diameter larger than the first diameter for the proximal
portion of the guide wire tube,
a balloon having a distal end and a proximal end, the proximal end being attached to the
distal portion of the catheter shaft, and the distal end being attached to the distal
portion of the guide wire tube, the fluid channel serving as an inflation/deflation lumen
for the balloon, wherein
the first length of the distal portion of the guide wire tube and the first diameter for the
distal portion of the guide wire tube being selected such that when a guide wire is within
the guide wire lumen, blood is substantially prevented from entering the proximal portion
of the guide wire lumen and a less viscous anticoagulant in the proximal portion of the
guide wire lumen is allowed to coat the surface of the guide wire within the distal portion
of the guide wire lumen.
http://www.leagle.com/decision/20071139526FSupp2d613_11075

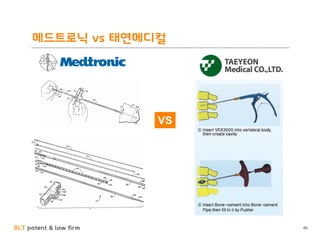

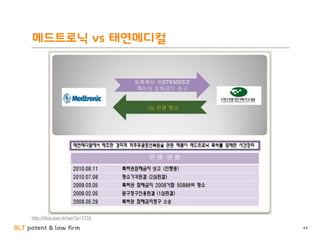

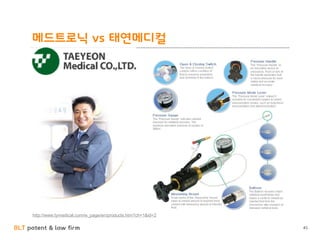

메드트로닉 vs 태연메디컬
44
http://blog.ipac.kr/wp/?p=1733

45
http://www.tymedical.com/w_page/en/products.htm?ch=1&id=2

46
VS

47

창업기업과 삼성서울병원
48

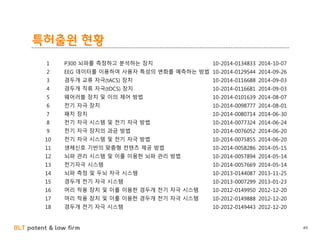

특허출원 현황
1 P300 뇌파를 측정하고 분석하는 장치 10-2014-0134833 2014-10-07
2 EEG 데이터를 이용하여 사용자 특성의 변화를 예측하는 방법 10-2014-0129544 2014-09-26
3 경두개 교류 자극(tACS) 장치 10-2014-0116688 2014-09-03
4 경두개 직류 자극(tDCS) 장치 10-2014-0116681 2014-09-03
5 웨어러블 장치 및 이의 제어 방법 10-2014-0101639 2014-08-07
6 전기 자극 장치 10-2014-0098777 2014-08-01
7 패치 장치 10-2014-0080714 2014-06-30
8 전기 자극 시스템 및 전기 자극 방법 10-2014-0077324 2014-06-24
9 전기 자극 장치의 과금 방법 10-2014-0076052 2014-06-20
10 전기 자극 시스템 및 전기 자극 방법 10-2014-0075855 2014-06-20
11 생체신호 기반의 맞춤형 컨텐츠 제공 방법 10-2014-0058286 2014-05-15
12 뇌파 관리 시스템 및 이를 이용한 뇌파 관리 방법 10-2014-0057894 2014-05-14
13 전기자극 시스템 10-2014-0057669 2014-05-14
14 뇌파 측정 및 두뇌 자극 시스템 10-2013-0144087 2013-11-25
15 경두개 전기 자극 시스템 10-2013-0007299 2013-01-23
16 머리 착용 장치 및 이를 이용한 경두개 전기 자극 시스템 10-2012-0149950 2012-12-20
17 머리 착용 장치 및 이를 이용한 경두개 전기 자극 시스템 10-2012-0149888 2012-12-20
18 경두개 전기 자극 시스템 10-2012-0149443 2012-12-20
49

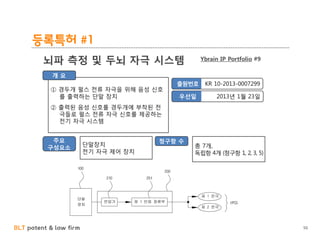

등록특허 #1
50

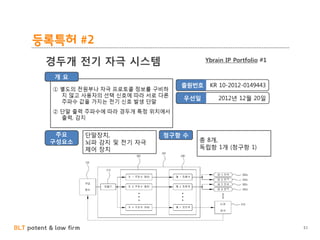

등록특허 #2
51

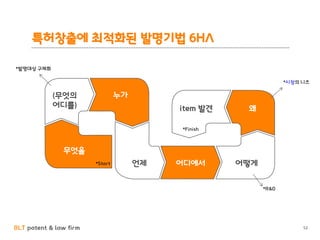

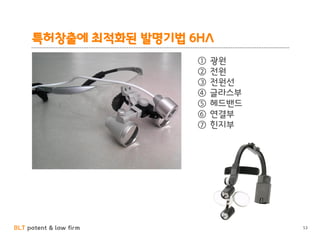

특허창출에 최적화된 발명기법 6HA
무엇을
(무엇의
어디를)
누가
언제 어디에서 어떻게
왜item 발견
*Start
*Finish
*R&D
*발명대상 구체화
*시장의 니즈
52

① 광원
② 전원
③ 전원선
④ 글라스부
⑤ 헤드밴드
⑥ 연결부
⑦ 힌지부
53

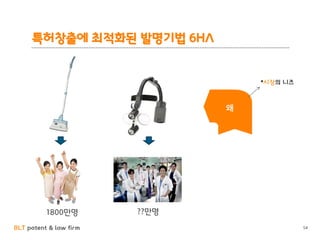

왜
*시장의 니즈
1800만명 ??만명
54

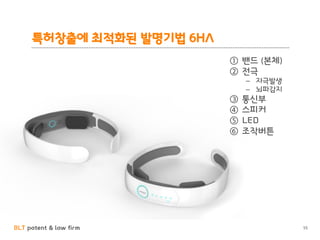

① 밴드 (본체)
② 전극
– 자극발생
– 뇌파감지
③ 통신부
④ 스피커
⑤ LED
⑥ 조작버튼

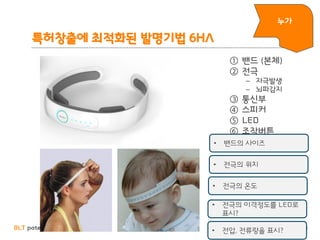

55

① 밴드 (본체)
② 전극
– 자극발생
– 뇌파감지
③ 통신부
④ 스피커
⑤ LED
⑥ 조작버튼
56
• 전극의 위치
• 전극의 온도
누가
• 밴드의 사이즈
• 전극의 이격정도를 LED로
표시?
• 전압, 전류량을 표시?

57

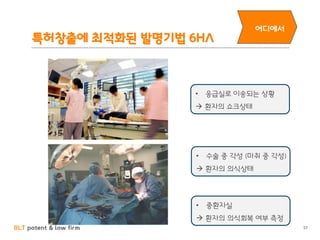

어디에서
• 응급실로 이송되는 상황
 환자의 쇼크상태
• 수술 중 각성 (마취 중 각성)
 환자의 의식상태
• 중환자실
 환자의 의식회복 여부 측정

58

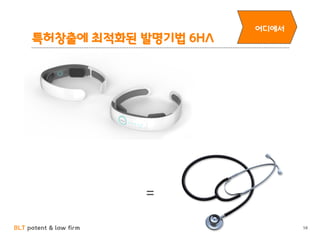

어디에서
=

59
어디에서
• 마취환자의 뇌상태 모니터링
• (말못하는) 소아의 고통측정
• 임신중독 (우울증) 모니터링
• 신경치료 환자의 고통측정
• 마취의 정도를 측정

60

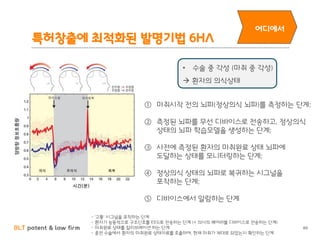

어디에서
• 수술 중 각성 (마취 중 각성)
 환자의 의식상태
① 마취시작 전의 뇌파(정상의식 뇌파)를 측정하는 단계;
② 측정된 뇌파를 무선 디바이스로 전송하고, 정상의식
상태의 뇌파 학습모델을 생성하는 단계;
③ 사전에 측정된 환자의 마취완료 상태 뇌파에
도달하는 상태를 모니터링하는 단계;
④ 정상의식 상태의 뇌파로 복귀하는 시그널을
포착하는 단계;
⑤ 디바이스에서 알람하는 단계
- '고통' 시그널을 포착하는 단계
- 환자가 능동적으로 구조신호를 EEG로 전송하는 단계 (+ 의사의 웨어러블 디바이스로 전송하는 단계)
- 마취완료 상태를 칼리브레이션 하는 단계
- 종전 수술에서 환자의 마취완료 상태자료를 호출하여, 현재 마취가 제대로 되었는지 확인하는 단계

Information
61
• 서울시 강남구 논현동 198-10 (한신포차 인근)
• 전화번호 : 070-7743-5709
• 이메일 : shawn@blte.kr
• 웹 : www.BLT.kr
