電子工作を全くやったことがない人にAVRマイコンに興味を持ってもらえれば。

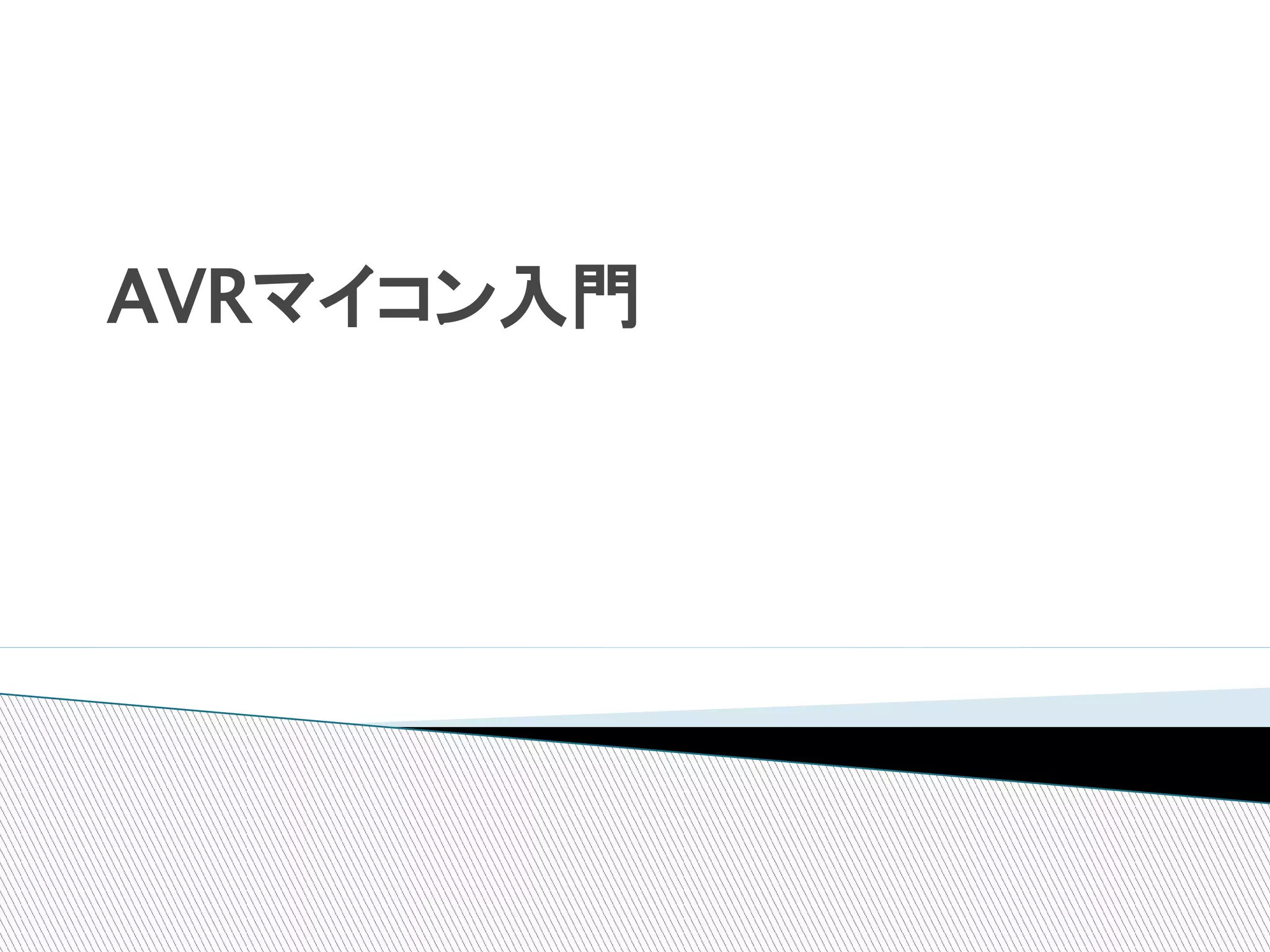

1. AVRマイコン入門

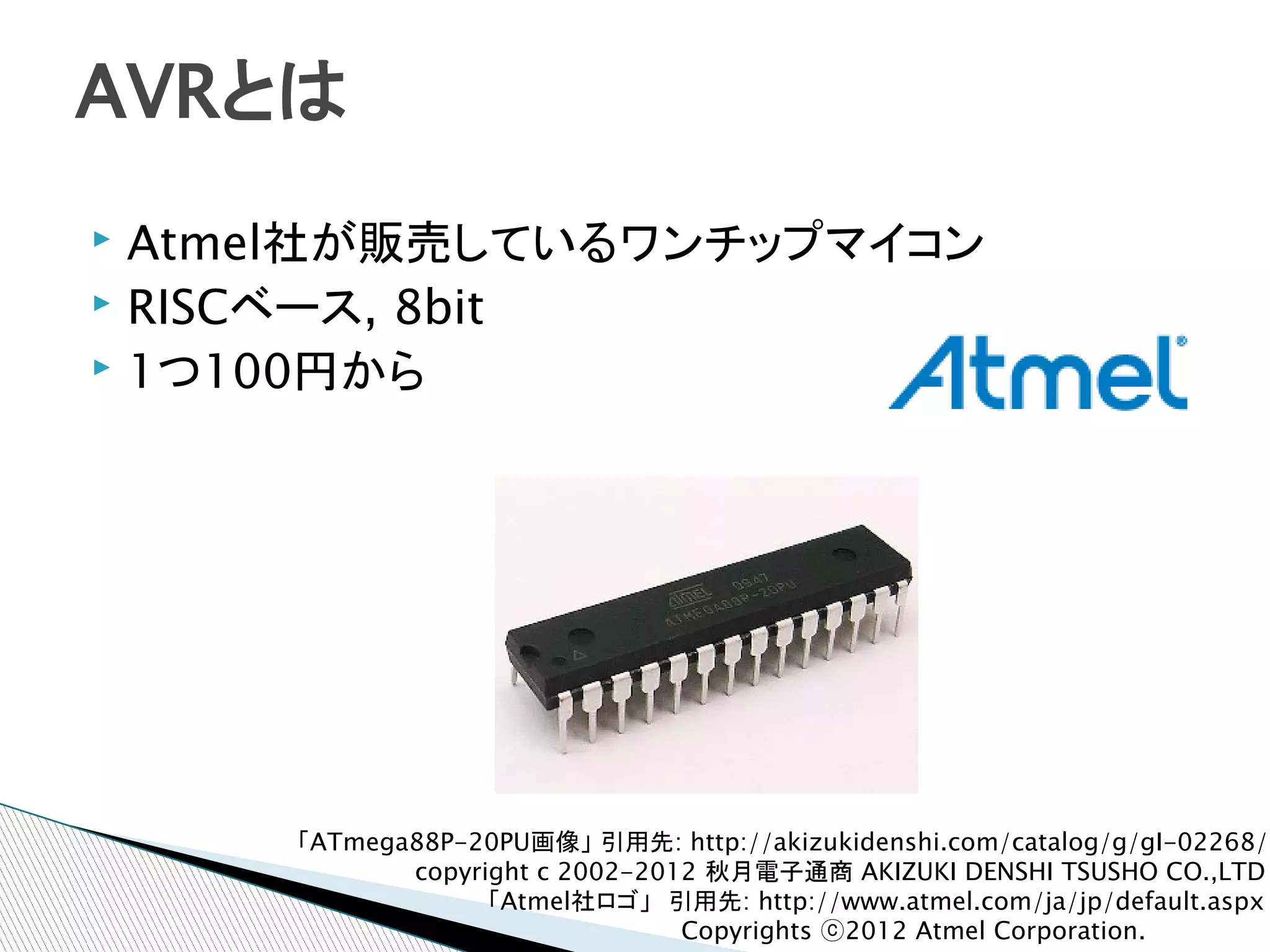

2. AVRとは
▸ Atmel社が販売しているワンチップマイコン
▸ RISCベース, 8bit
▸ 1つ100円から
「ATmega88P-20PU画像」 引用先: http://akizukidenshi.com/catalog/g/gI-02268/
copyright c 2002-2012 秋月電子通商 AKIZUKI DENSHI TSUSHO CO.,LTD
「Atmel社ロゴ」 引用先: http://www.atmel.com/ja/jp/default.aspx
Copyrights ⓒ2012 Atmel Corporation.

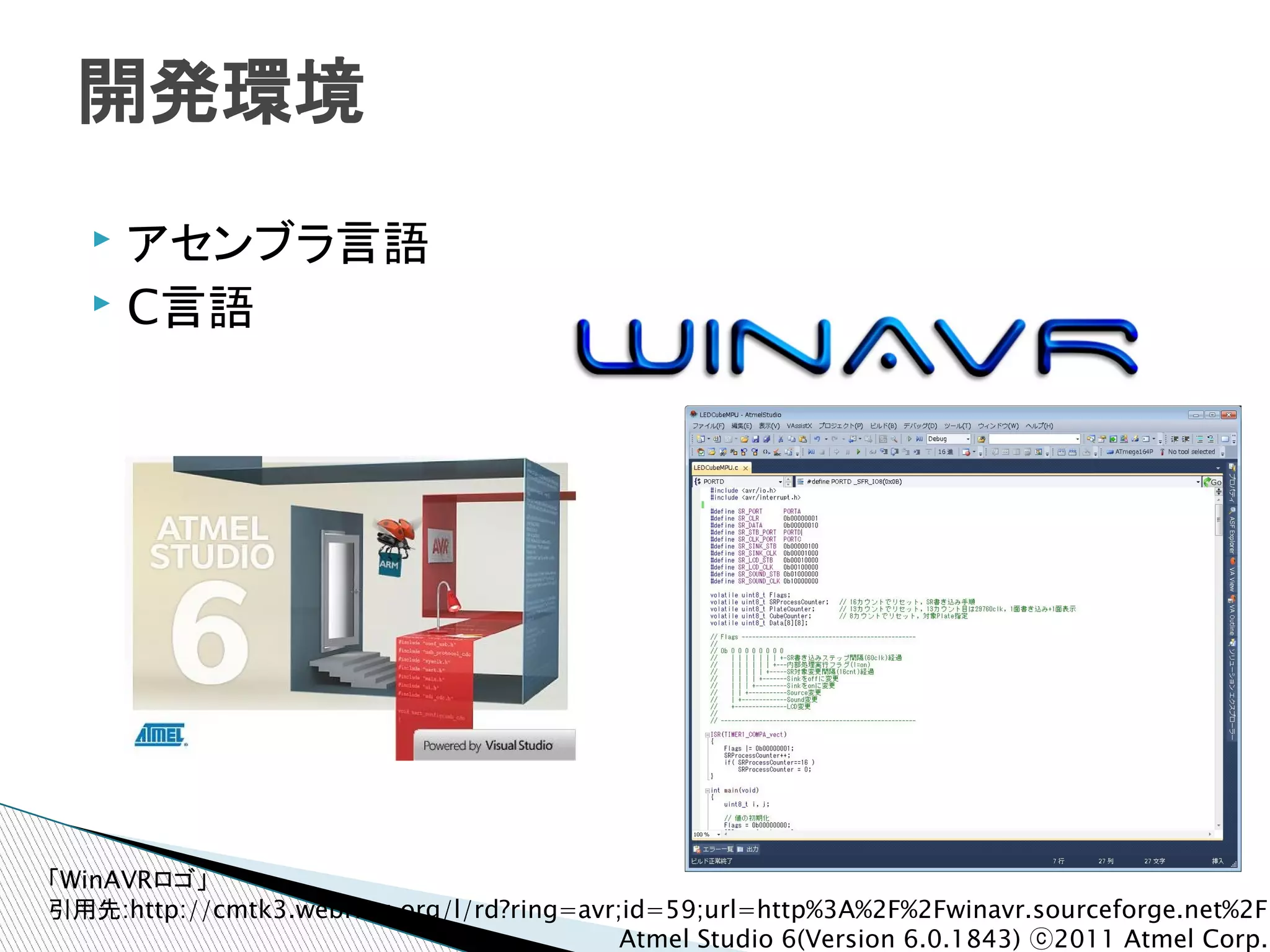

3. 開発環境
▸ アセンブラ言語
▸ C言語
「WinAVRロゴ」
引用先:http://cmtk3.webring.org/l/rd?ring=avr;id=59;url=http%3A%2F%2Fwinavr.sourceforge.net%2F
Atmel Studio 6(Version 6.0.1843) ⓒ2011 Atmel Corp.

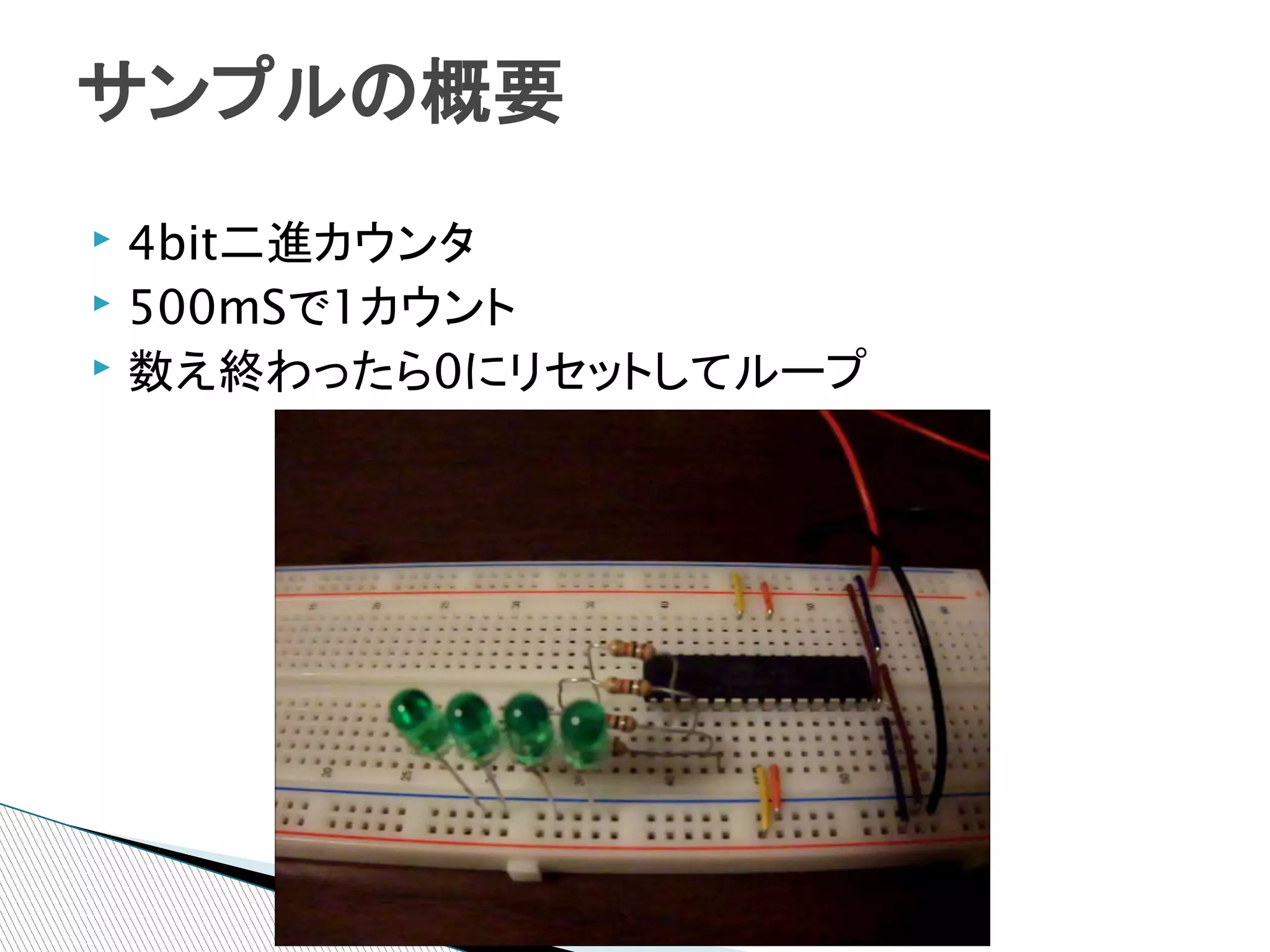

4. サンプルの概要
▸ 4bit二進カウンタ
▸ 500mSで1カウント
▸ 数え終わったら0にリセットしてループ

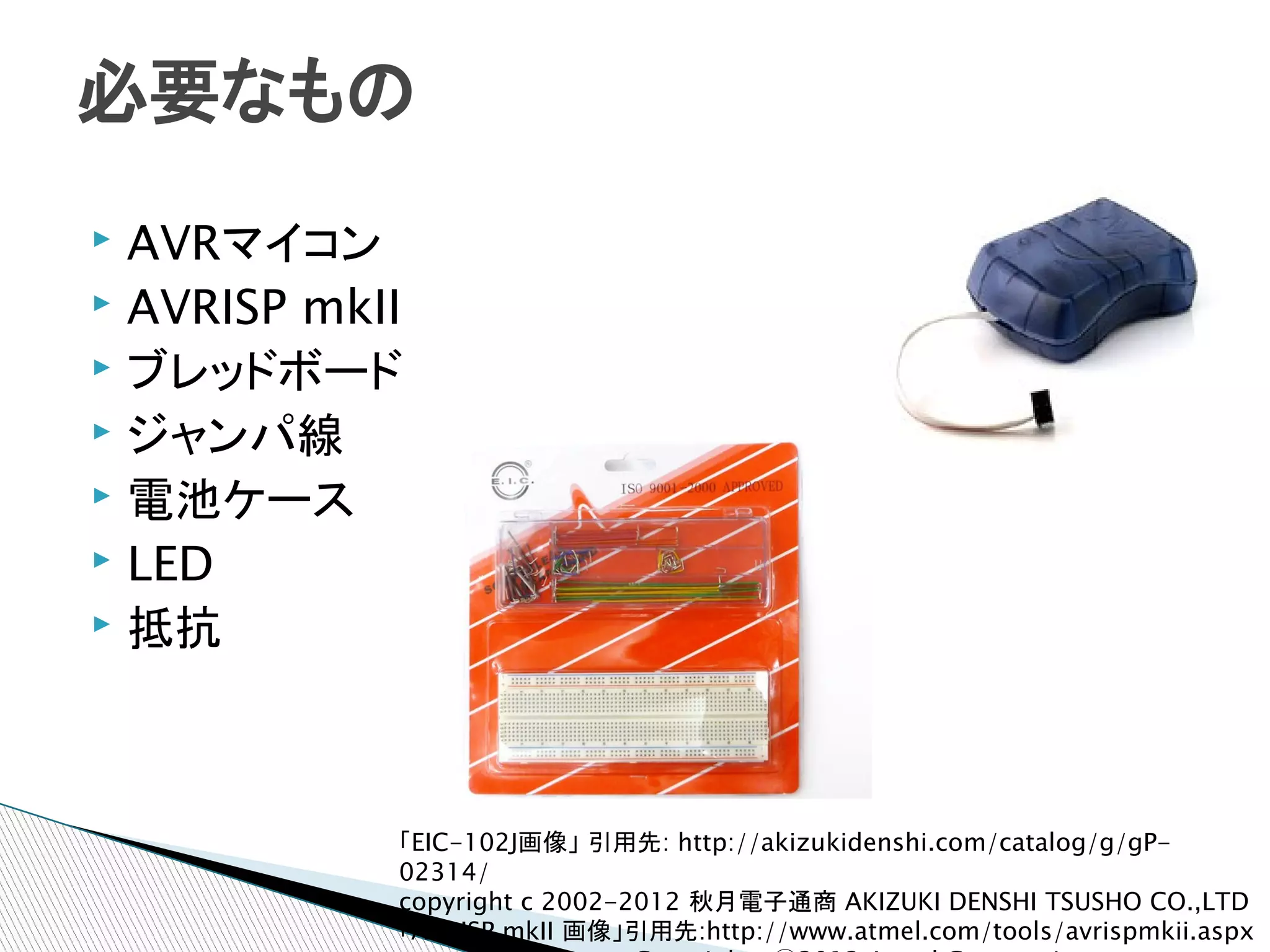

5. 必要なもの
▸ AVRマイコン
▸ AVRISP mkII
▸ ブレッドボード
▸ ジャンパ線
▸ 電池ケース
▸ LED
▸ 抵抗
「EIC-102J画像」 引用先: http://akizukidenshi.com/catalog/g/gP-
02314/
copyright c 2002-2012 秋月電子通商 AKIZUKI DENSHI TSUSHO CO.,LTD
「AVRISP mkII 画像」引用先:http://www.atmel.com/tools/avrispmkii.aspx

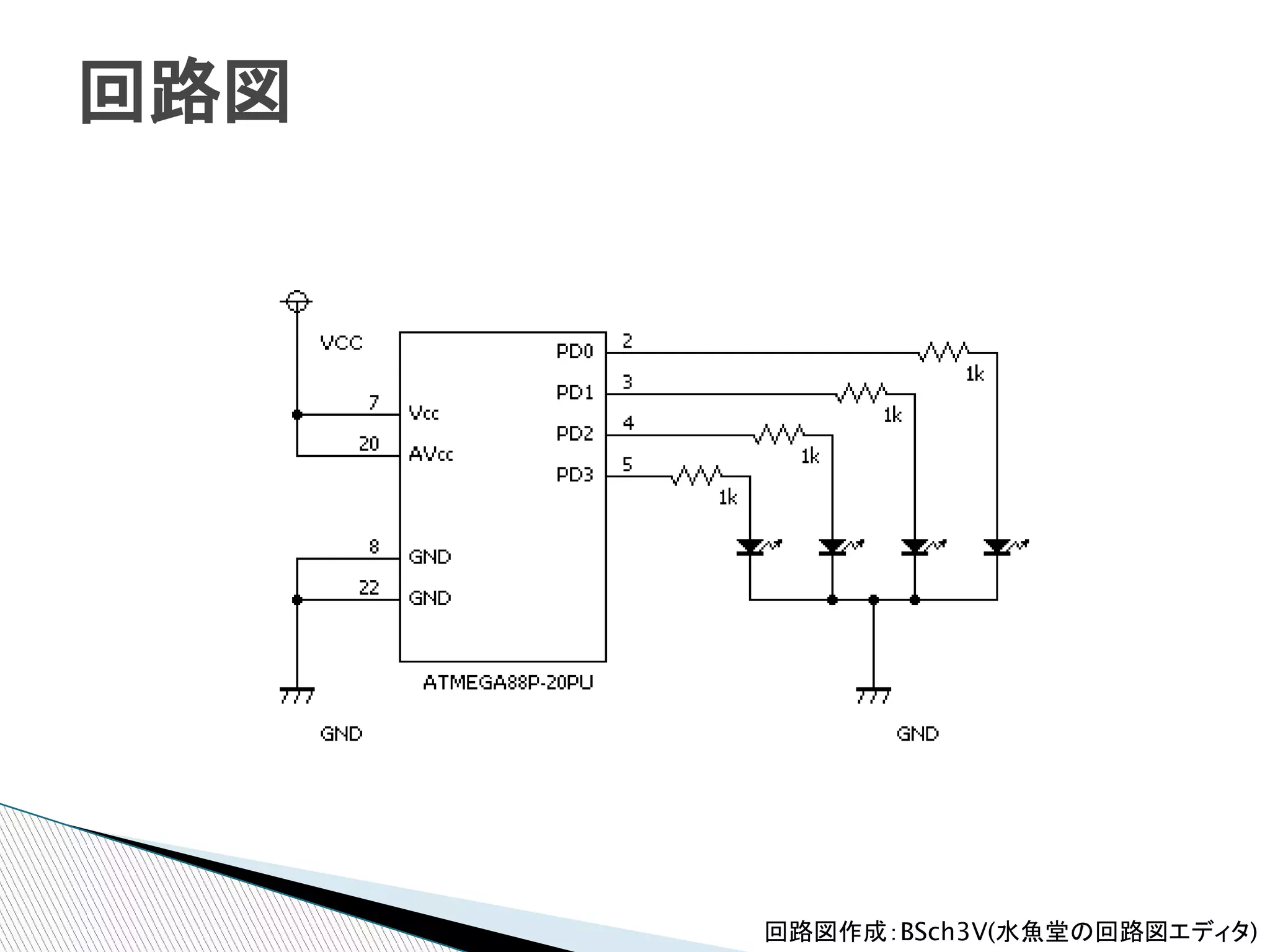

6. 回路図
回路図作成：BSch3V(水魚堂の回路図エディタ)

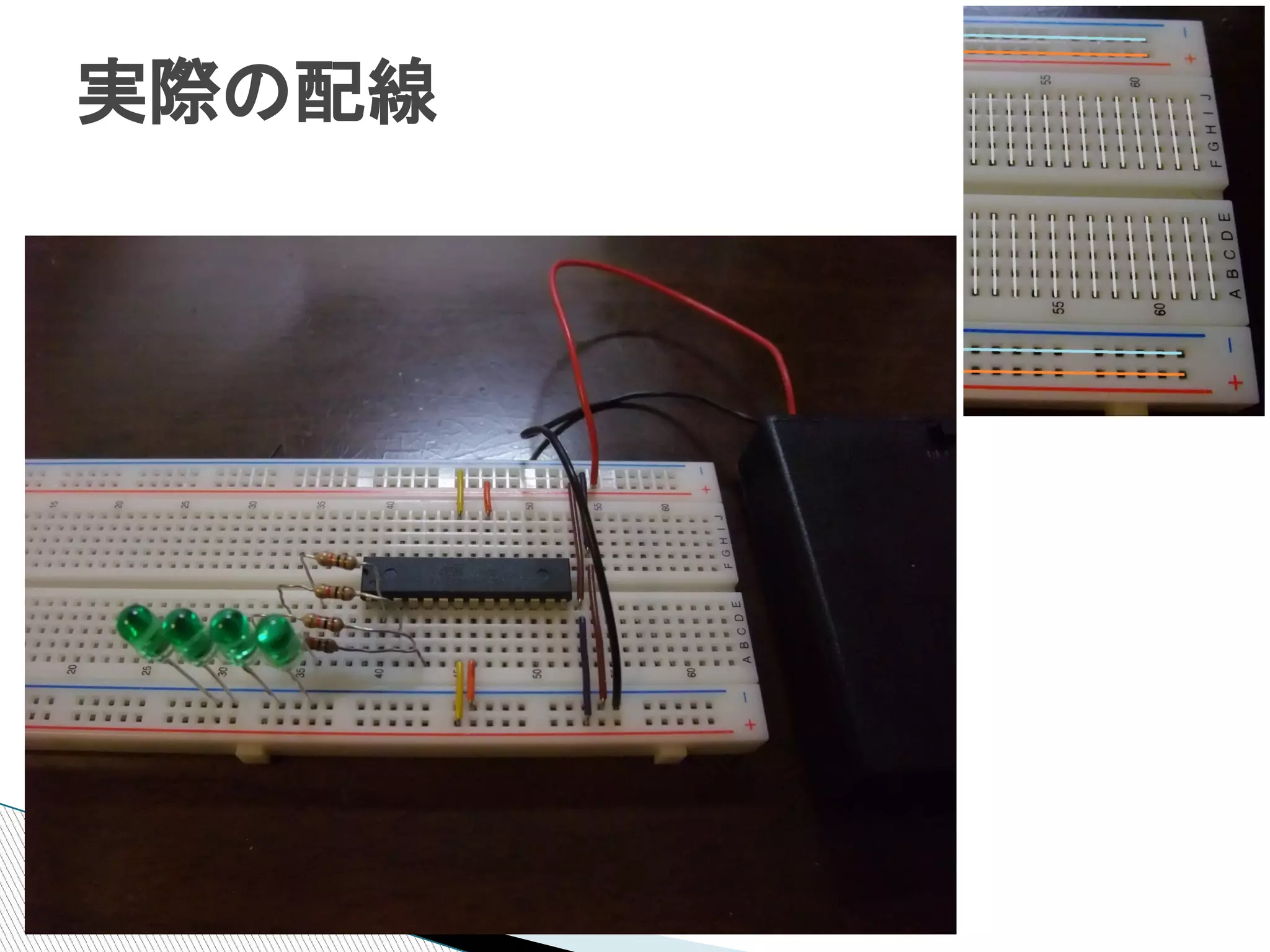

7. 実際の配線

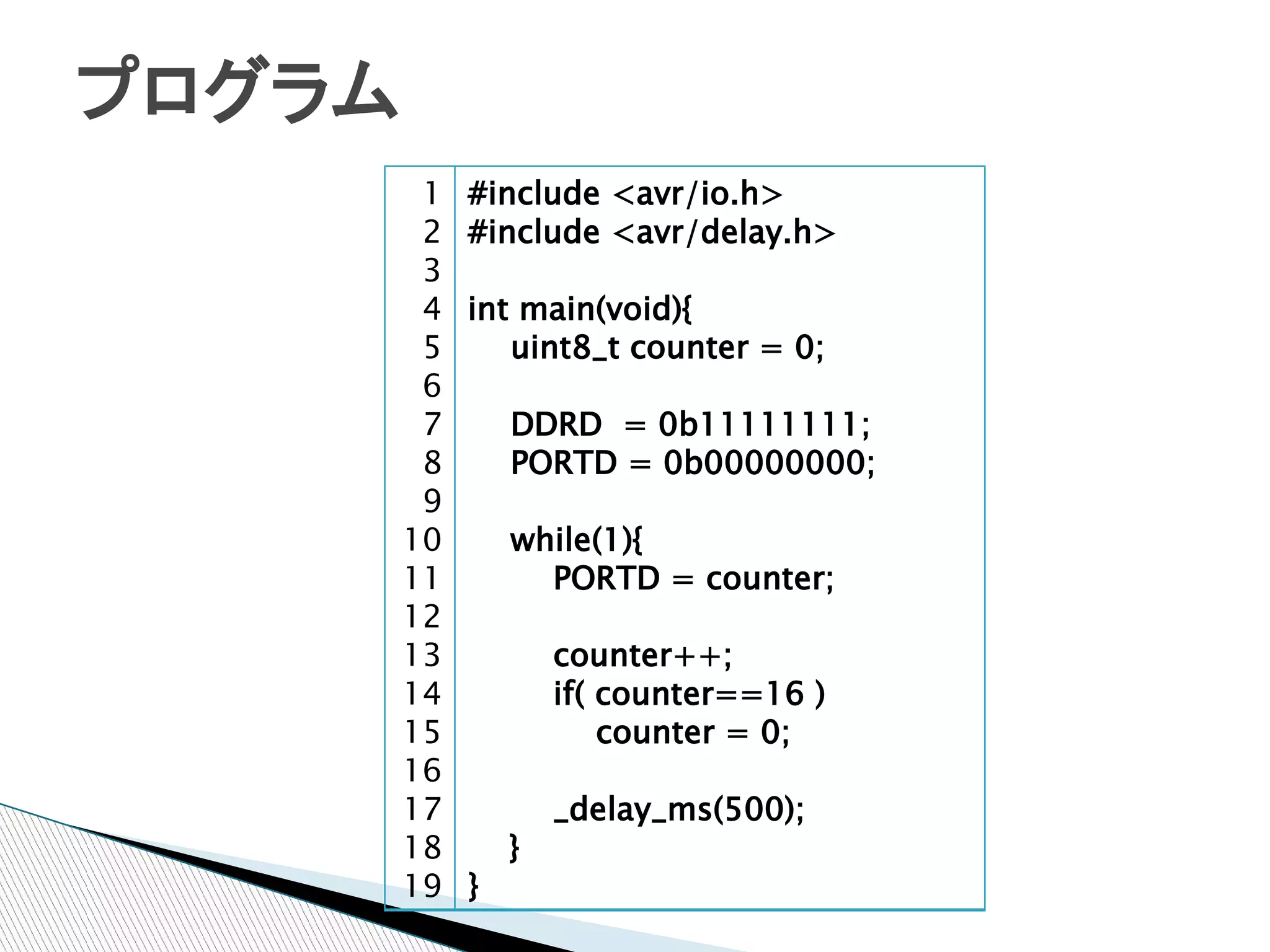

8. プログラム
1 #include <avr/io.h>
2 #include <avr/delay.h>
3
4 int main(void){
5 uint8_t counter = 0;
6
7 DDRD = 0b11111111;
8 PORTD = 0b00000000;
9
10 while(1){
11 PORTD = counter;
12
13 counter++;
14 if( counter==16 )
15 counter = 0;
16
17 _delay_ms(500);
18 }
19 }

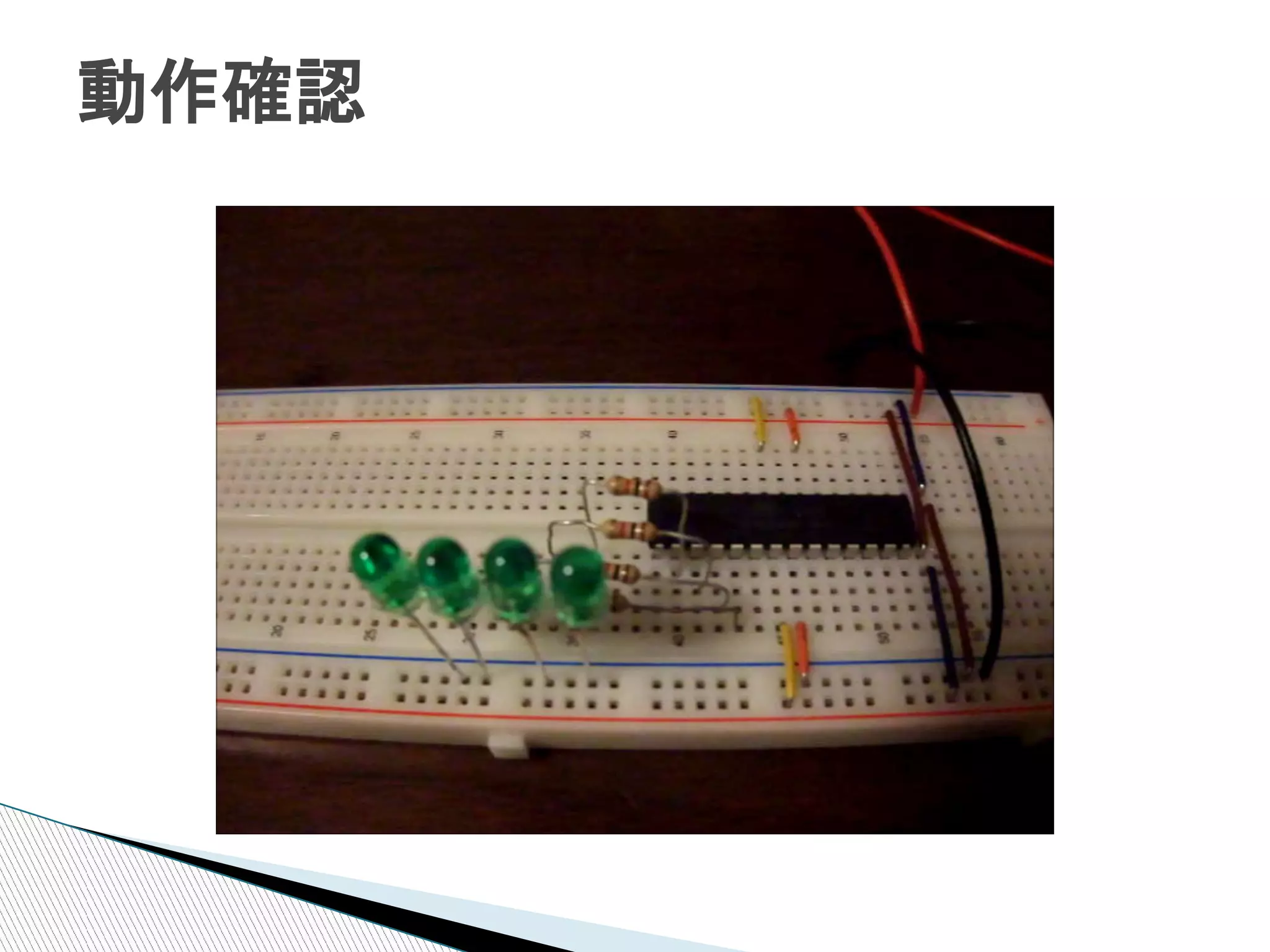

9. 動作確認

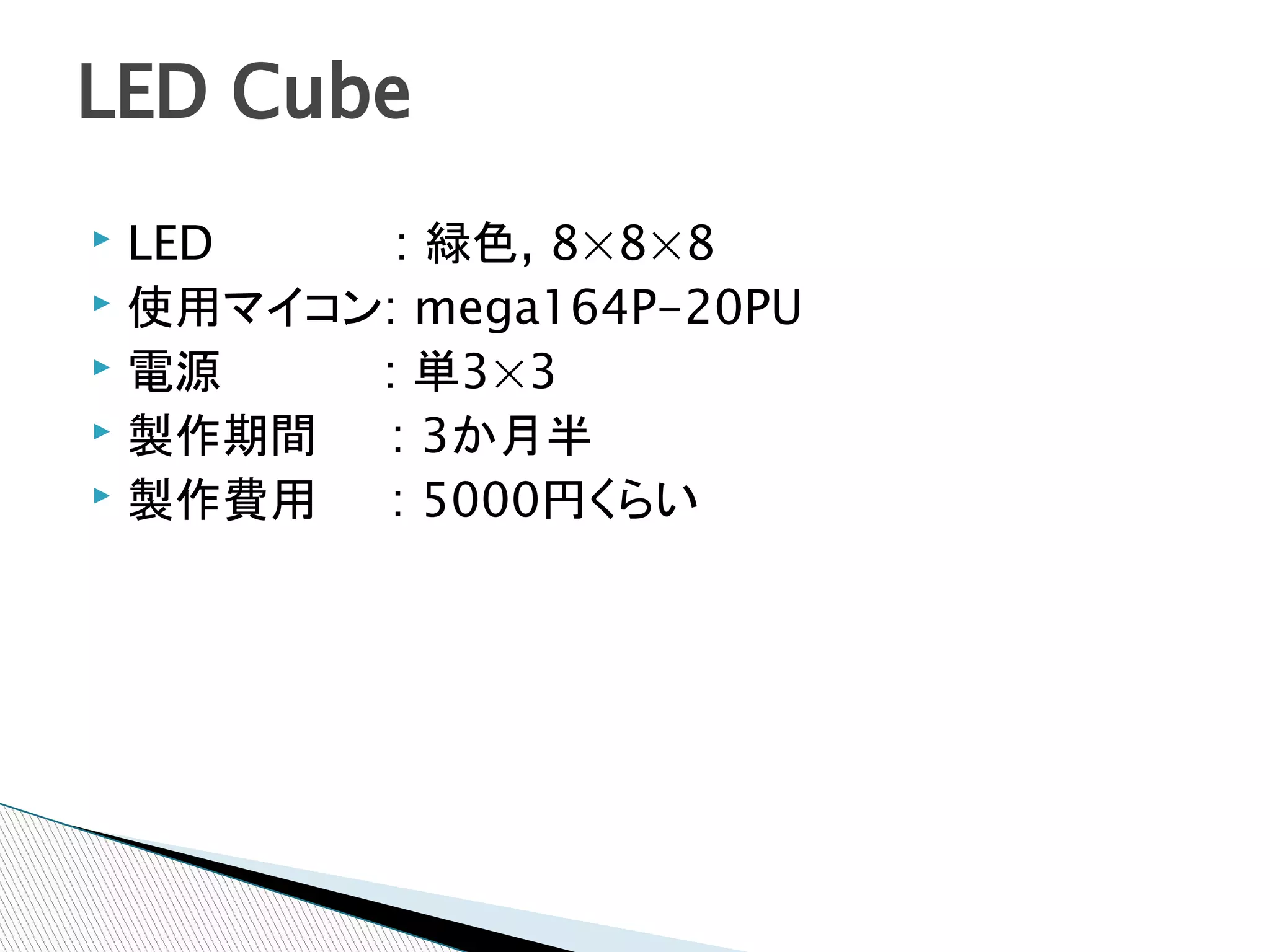

10. LED Cube
▸ LED : 緑色, 8×8×8
▸ 使用マイコン: mega164P-20PU
▸ 電源 : 単3×3
▸ 製作期間 : 3か月半
▸ 製作費用 : 5000円くらい

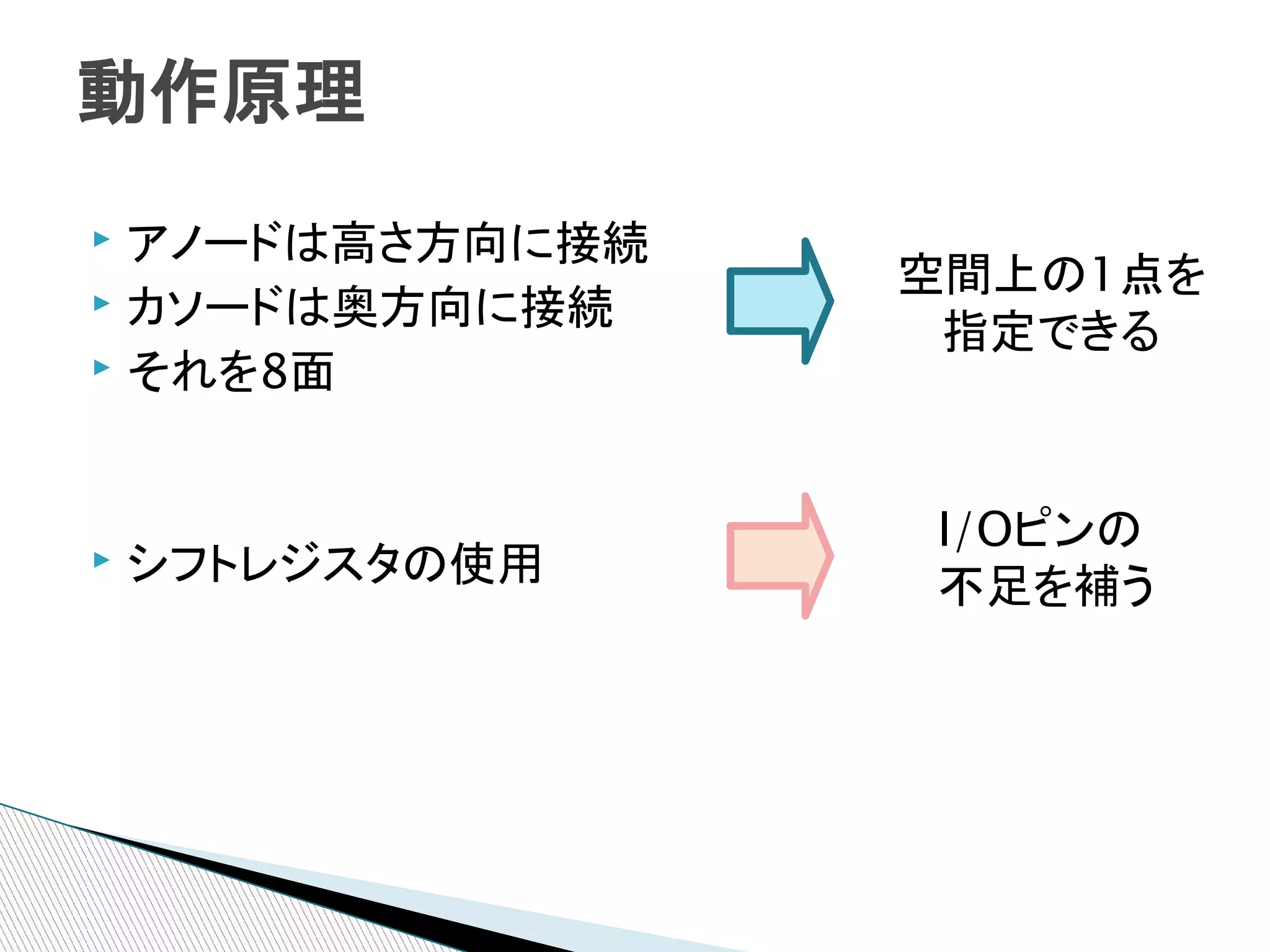

11. 動作原理
▸ アノードは高さ方向に接続
▸ カソードは奥方向に接続
空間上の1点を
指定できる
▸ それを8面
I/Oピンの
▸ シフトレジスタの使用 不足を補う

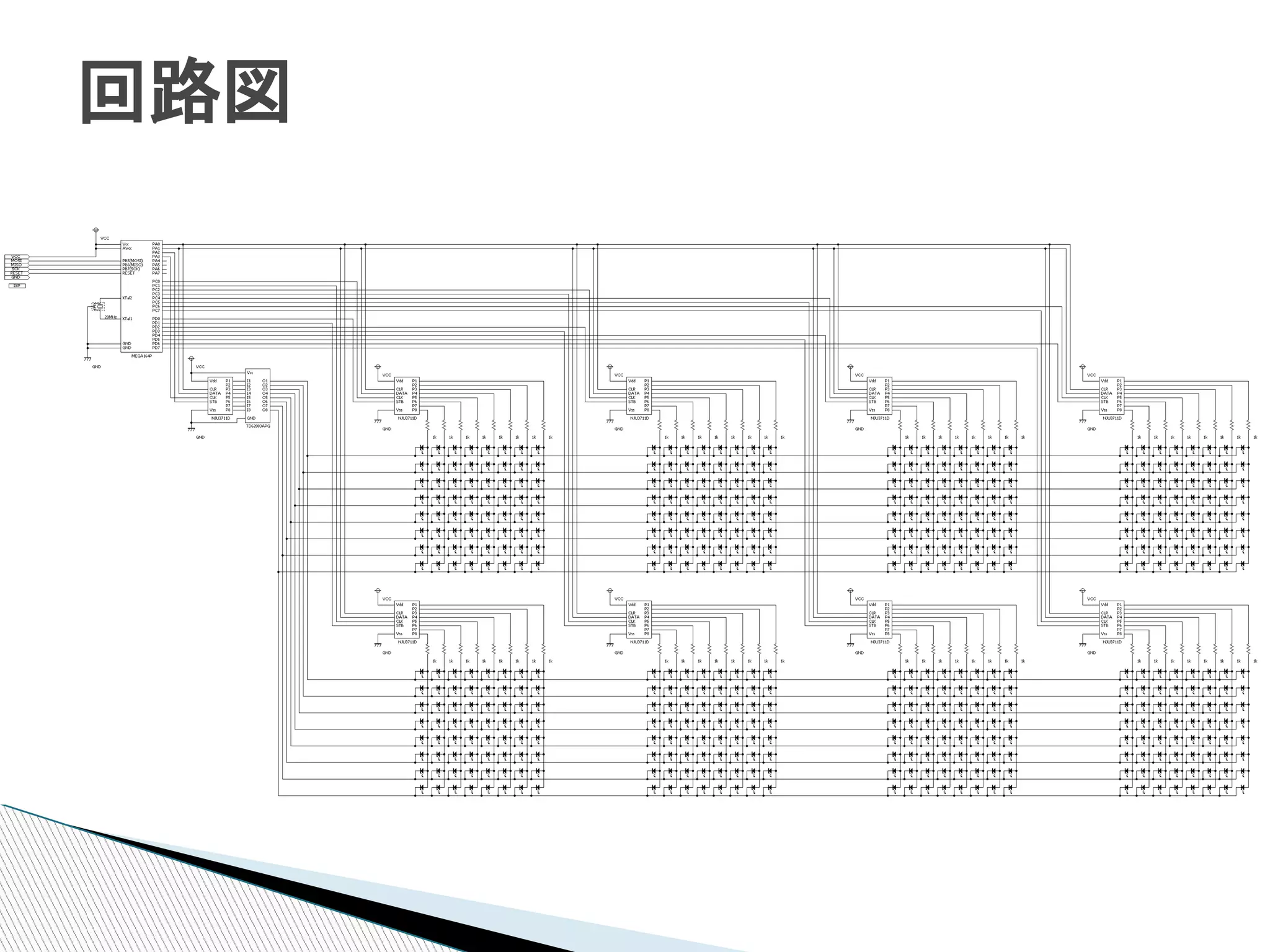

12. 回路図

13. ご清聴ありがとうございました
