第2回 某社Arduino勉強会 ハンズオン
大崎らへんの某社で行われているArduino勉強会のハンズオン用資料です。 今回は、LEDをチカチカさせます。
第2回 某社Arduino勉強会 ハンズオン

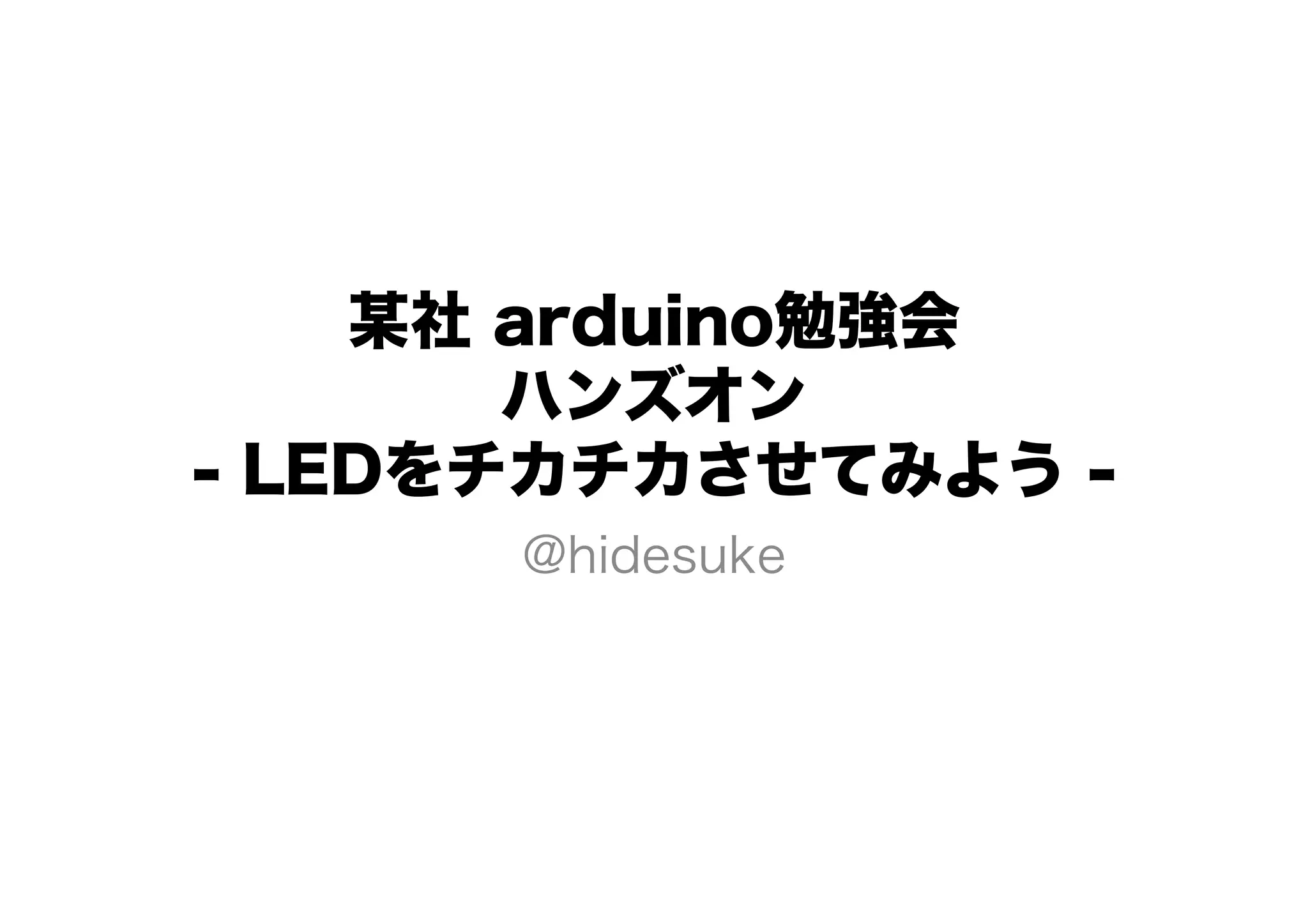

- 1. 某社 arduino勉強会 ハンズオン - LEDをチカチカさせてみよう - @hidesuke
- 2. 参考書 Arduinoをはじめよう 第2版 Massimo Banzi 著 船田巧 訳 アマゾン：http://amzn.to/YoA9UW Arduinoをはじめようキット スイッチサイエンス アマゾン：http://amzn.to/10AuhWC 上記の本の内容に準拠した、Arduinoと 各種センサ、ブレッドボードワイヤーの セット

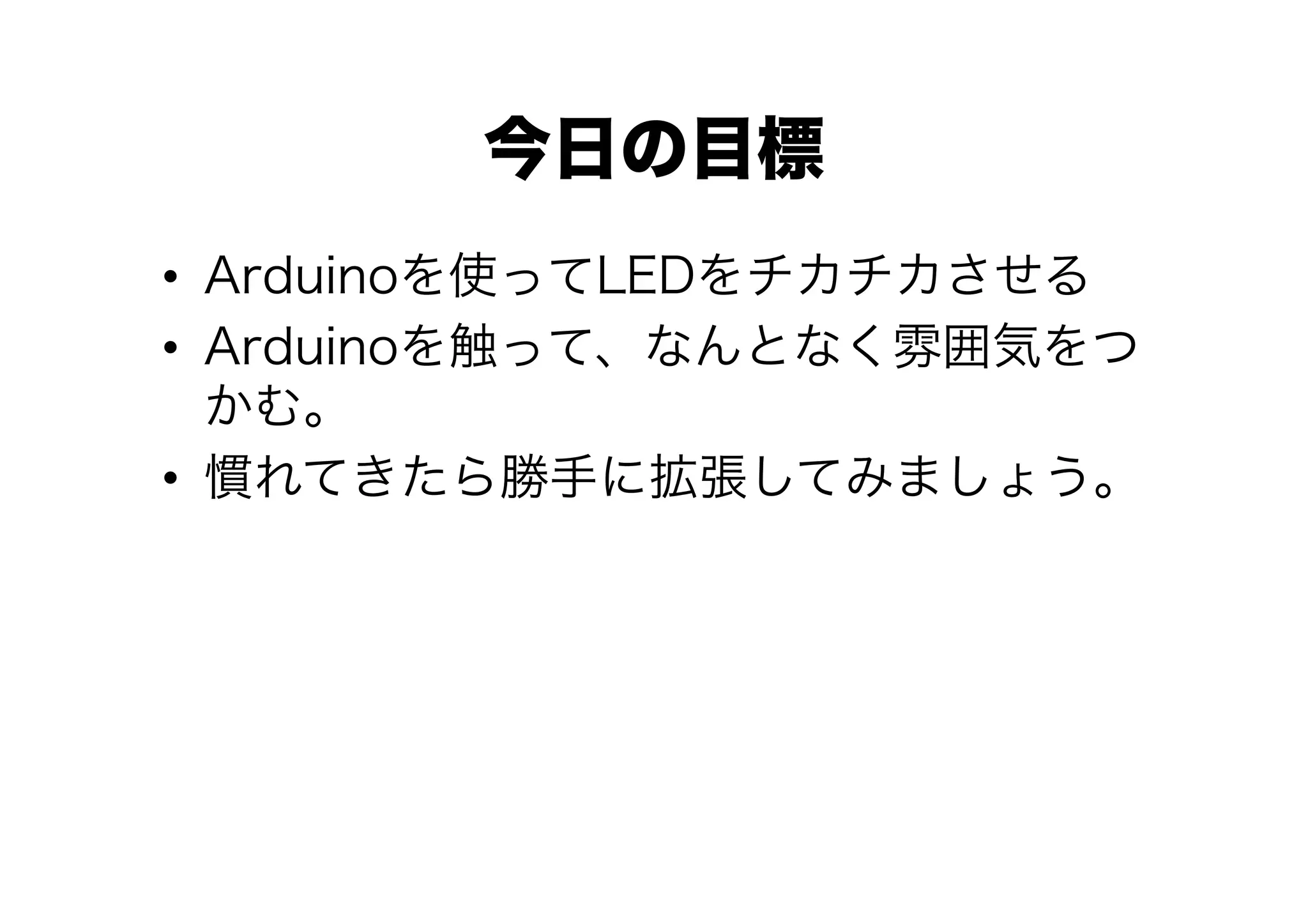

- 3. 今日の目標 • Arduinoを使ってLEDをチカチカさせる • Arduinoを触って、なんとなく雰囲気をつ かむ。 • 慣れてきたら勝手に拡張してみましょう。

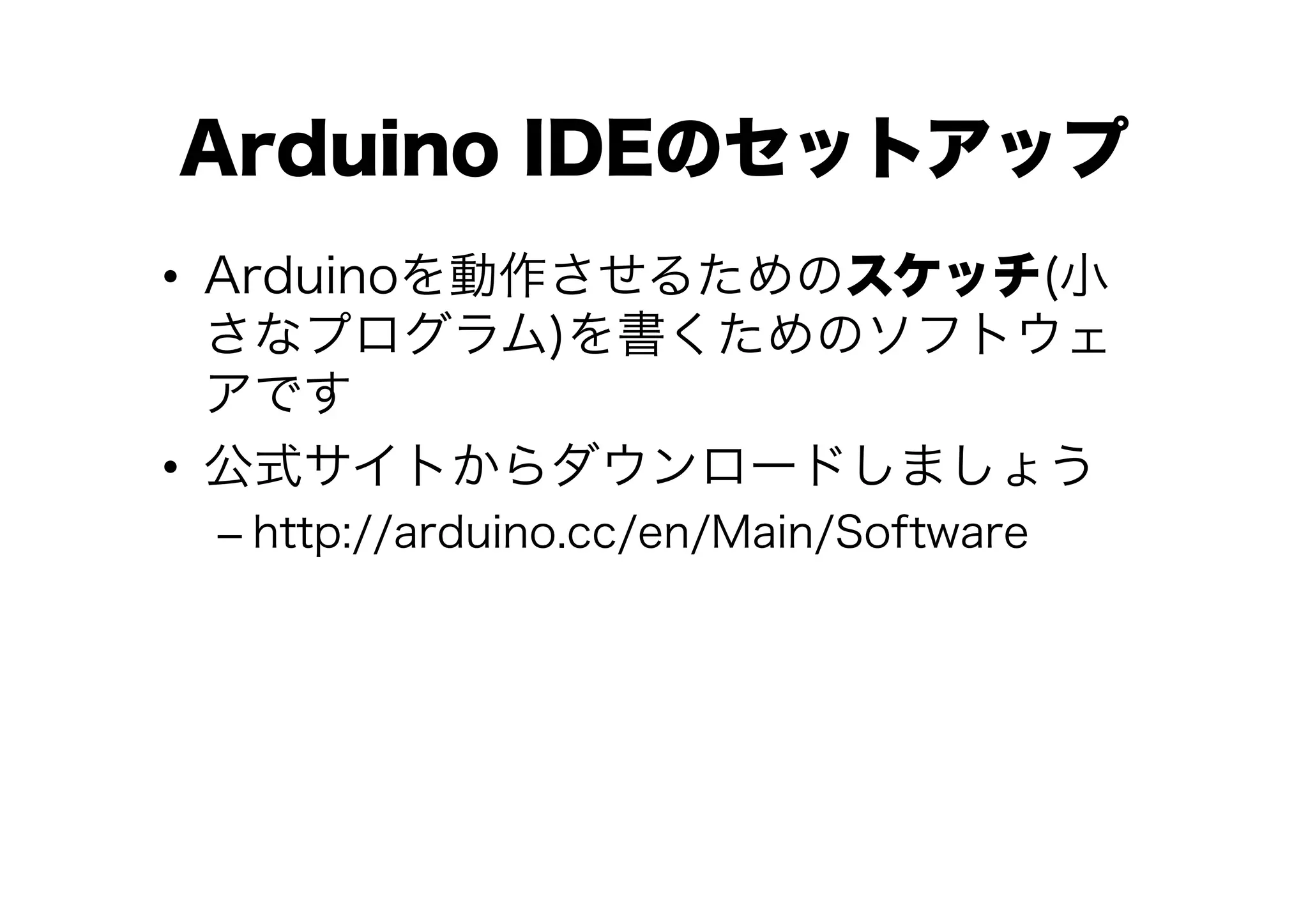

- 4. Arduino IDEのセットアップ • Arduinoを動作させるためのスケッチ(小 さなプログラム)を書くためのソフトウェ アです • 公式サイトからダウンロードしましょう – http://arduino.cc/en/Main/Software

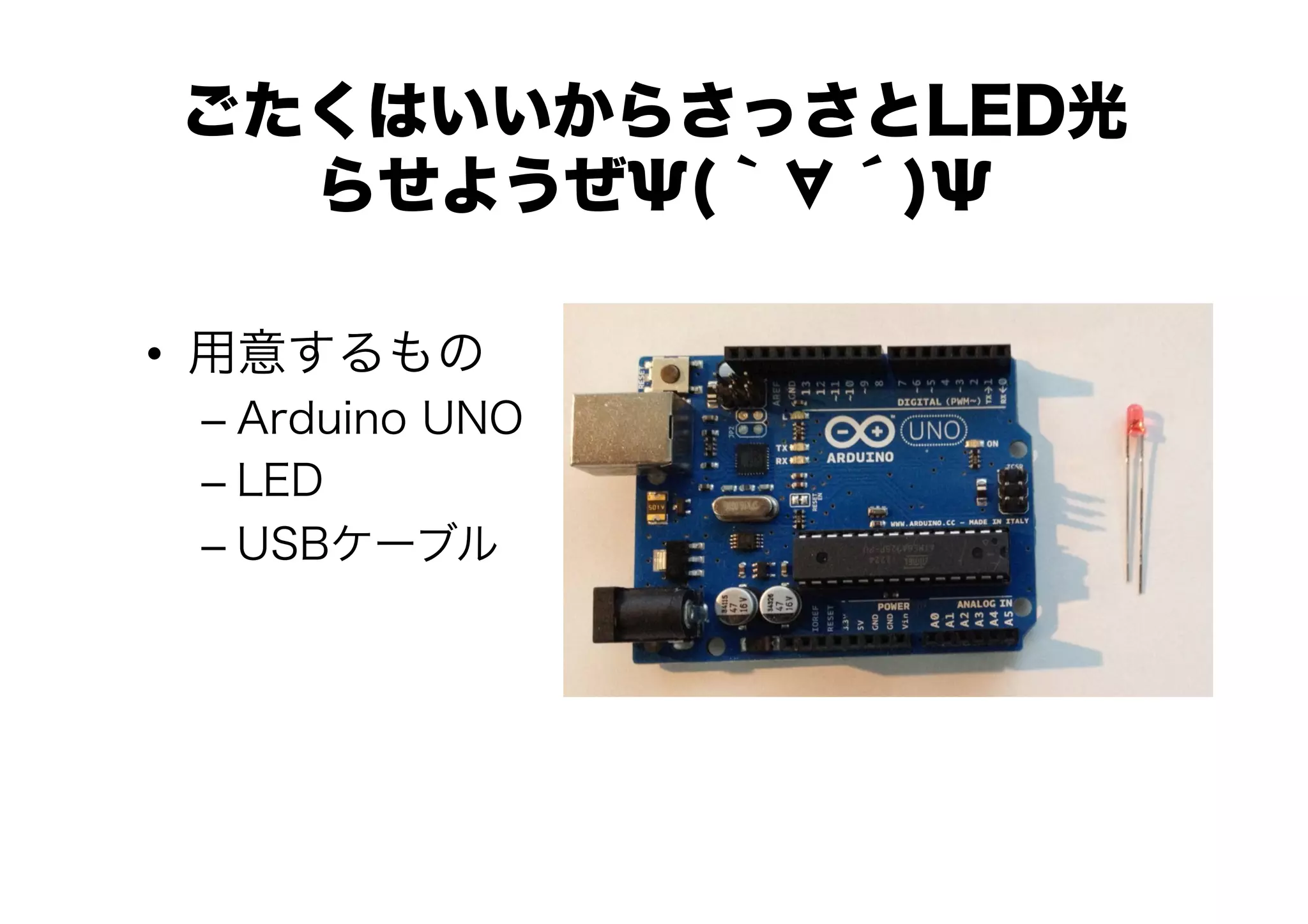

- 5. ごたくはいいからさっさとLED光 らせようぜΨ(｀∀´)Ψ • 用意するもの – Arduino UNO – LED – USBケーブル

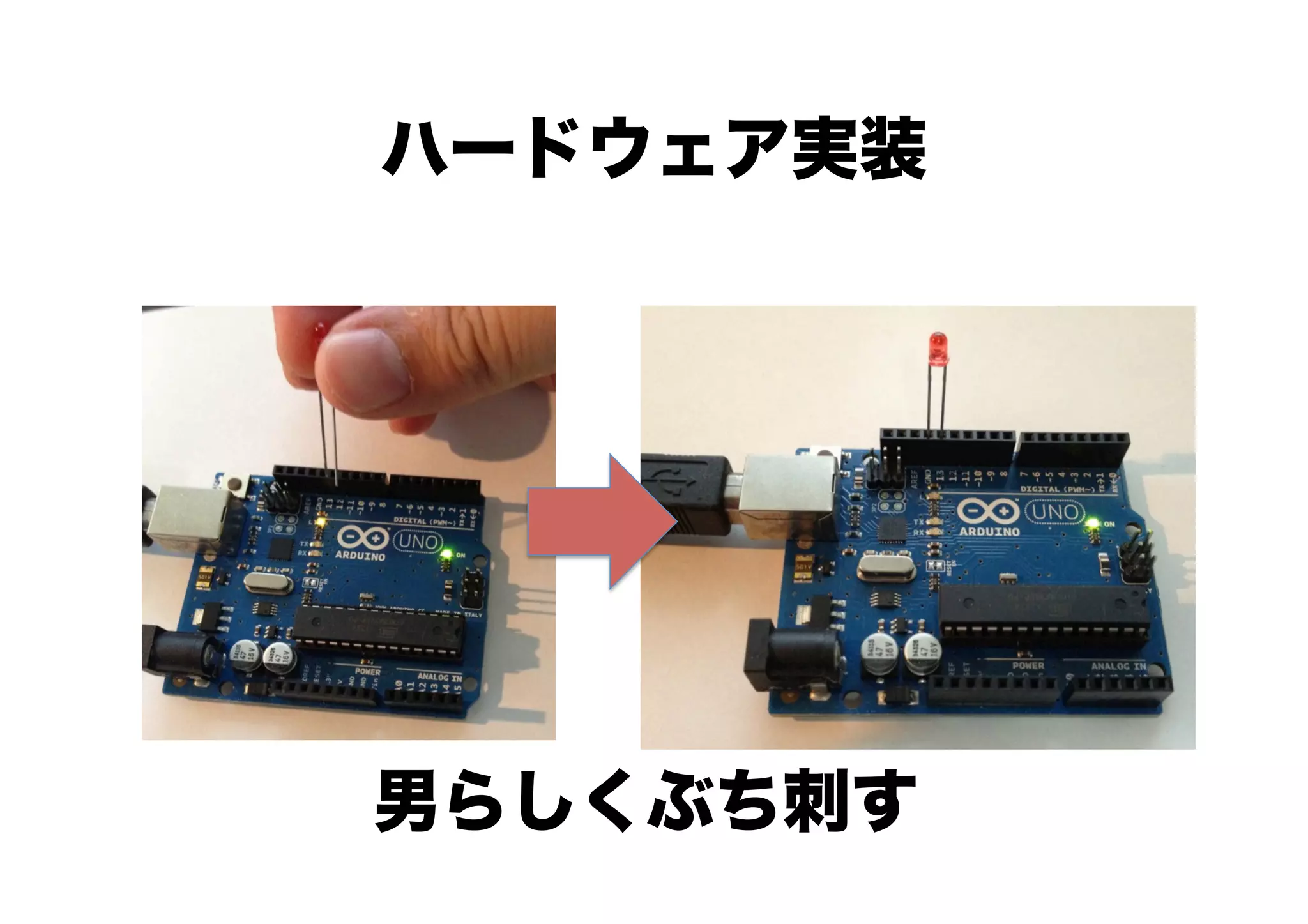

- 6.

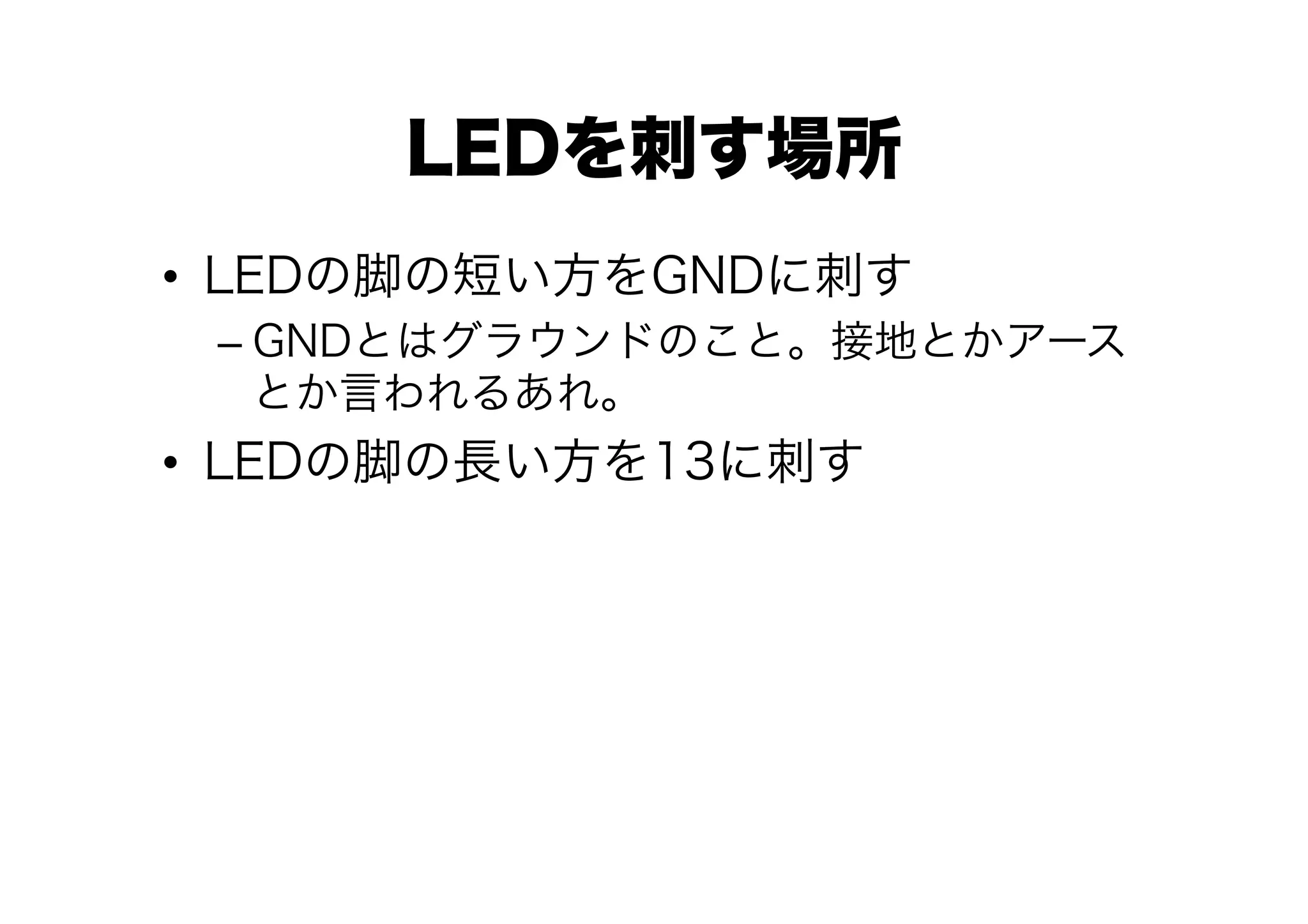

- 7. LEDを刺す場所 • LEDの脚の短い方をGNDに刺す – GNDとはグラウンドのこと。接地とかアース とか言われるあれ。 • LEDの脚の長い方を13に刺す

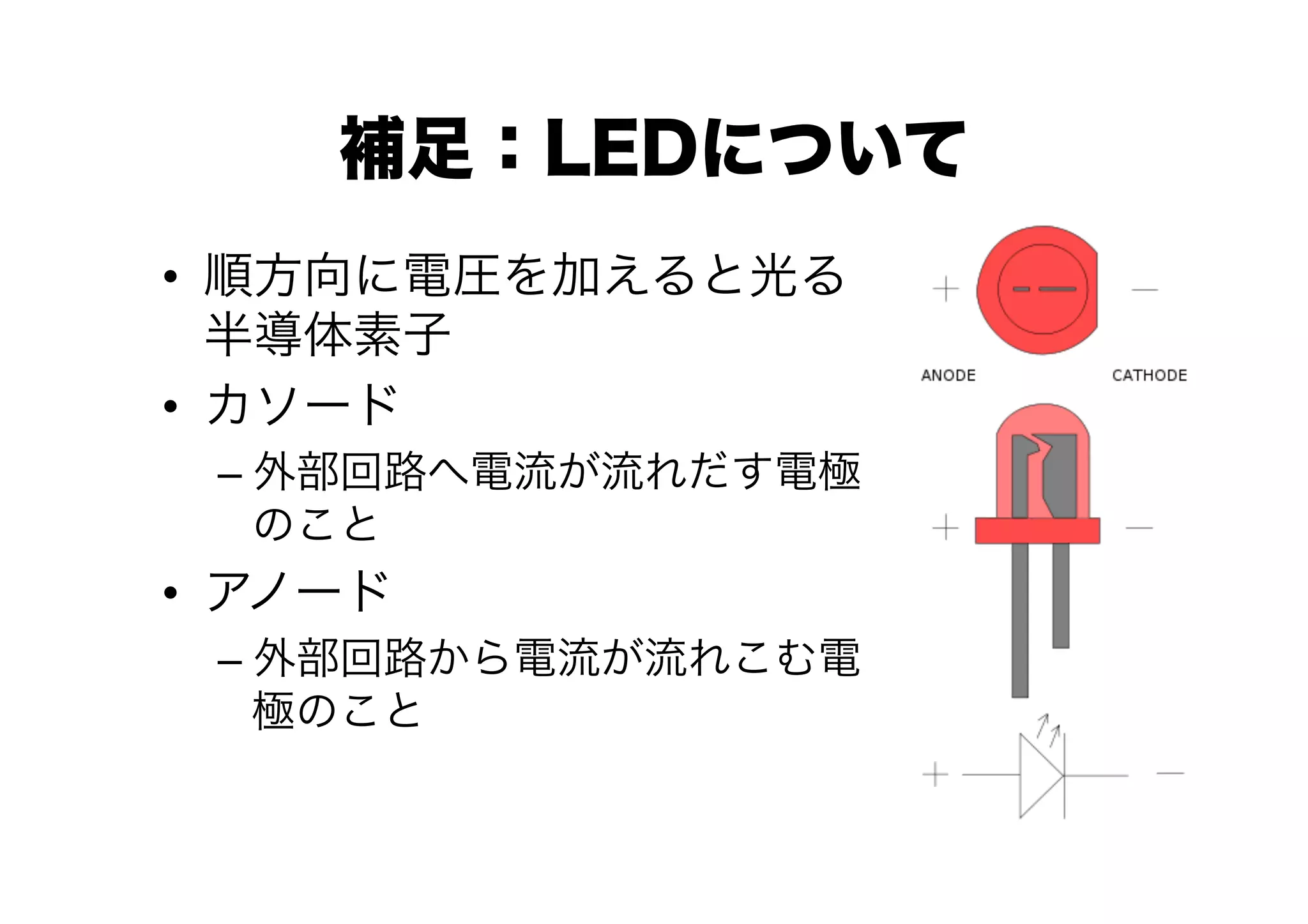

- 8. 補足：LEDについて • 順方向に電圧を加えると光る 半導体素子 • カソード – 外部回路へ電流が流れだす電極 のこと • アノード – 外部回路から電流が流れこむ電 極のこと

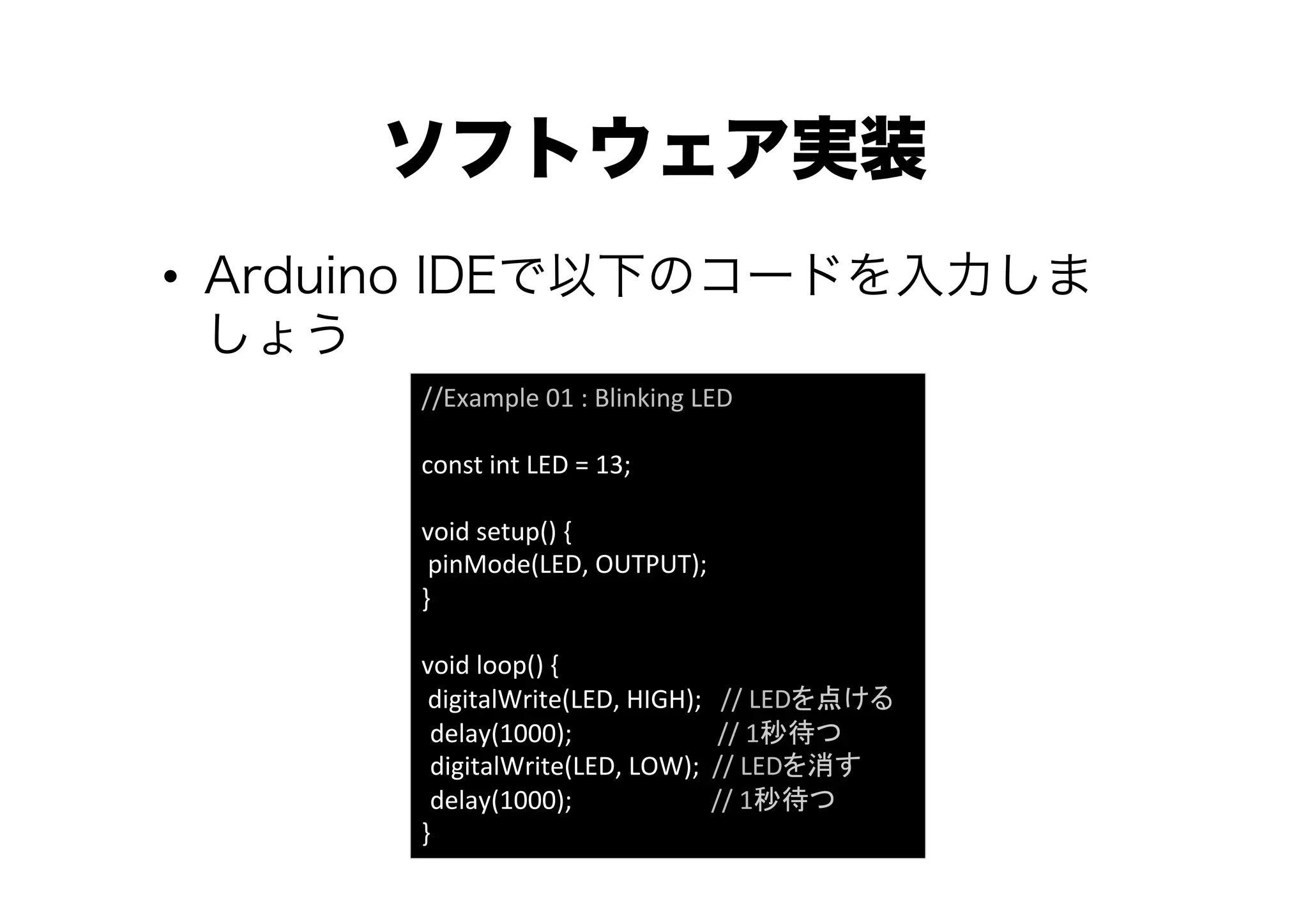

- 9. ソフトウェア実装 • Arduino IDEで以下のコードを入力しま しょう //Example 01 : Blinking LED const int LED = 13; void setup() { pinMode(LED, OUTPUT); } void loop() { digitalWrite(LED, HIGH); // LEDを点ける delay(1000); // 1秒待つ digitalWrite(LED, LOW); // LEDを消す delay(1000); // 1秒待つ }

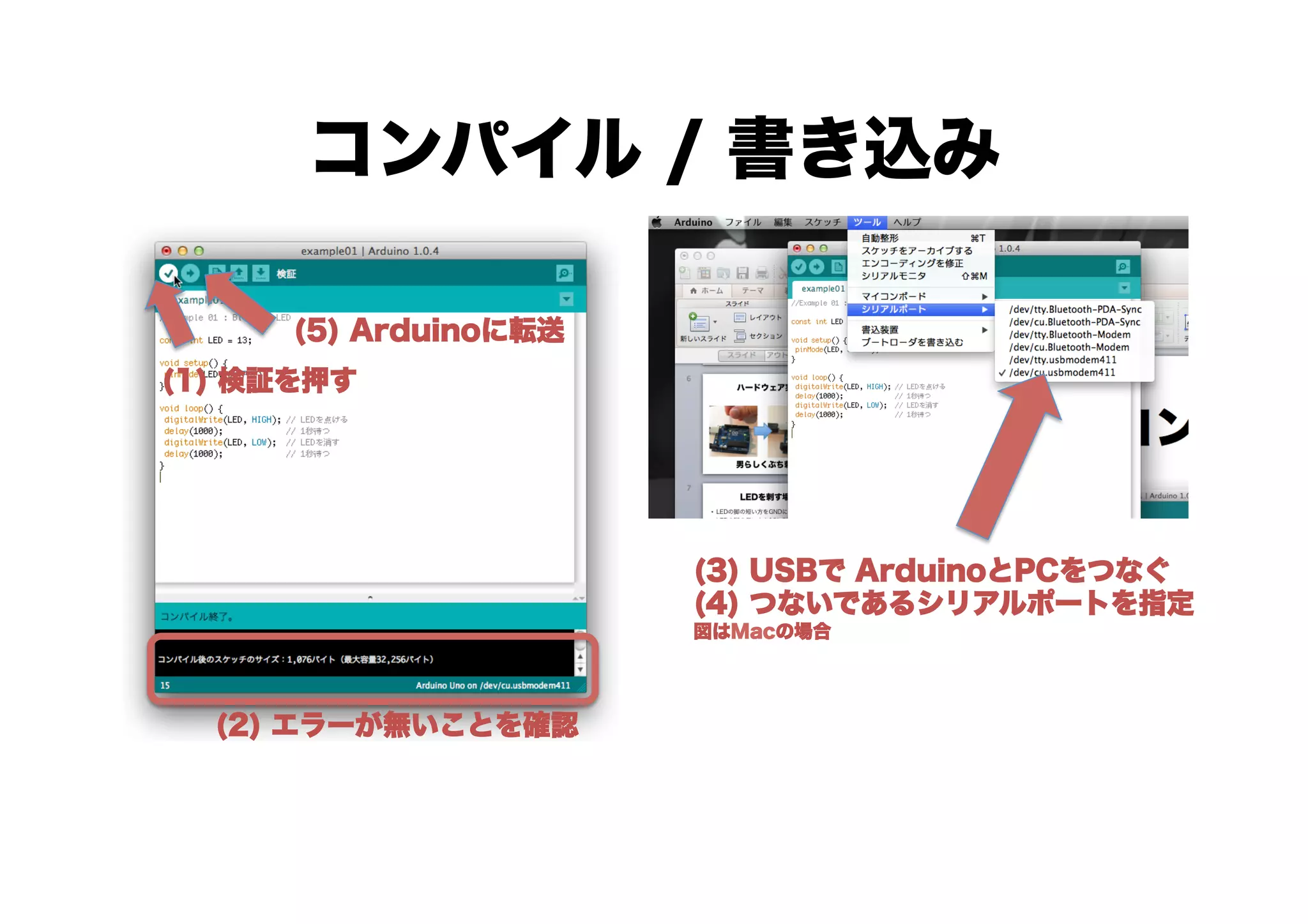

- 10. コンパイル / 書き込み (5) Arduinoに転送 (1) 検証を押す (3) USBで ArduinoとPCをつなぐ (4) つないであるシリアルポートを指定 図はMacの場合 (2) エラーが無いことを確認

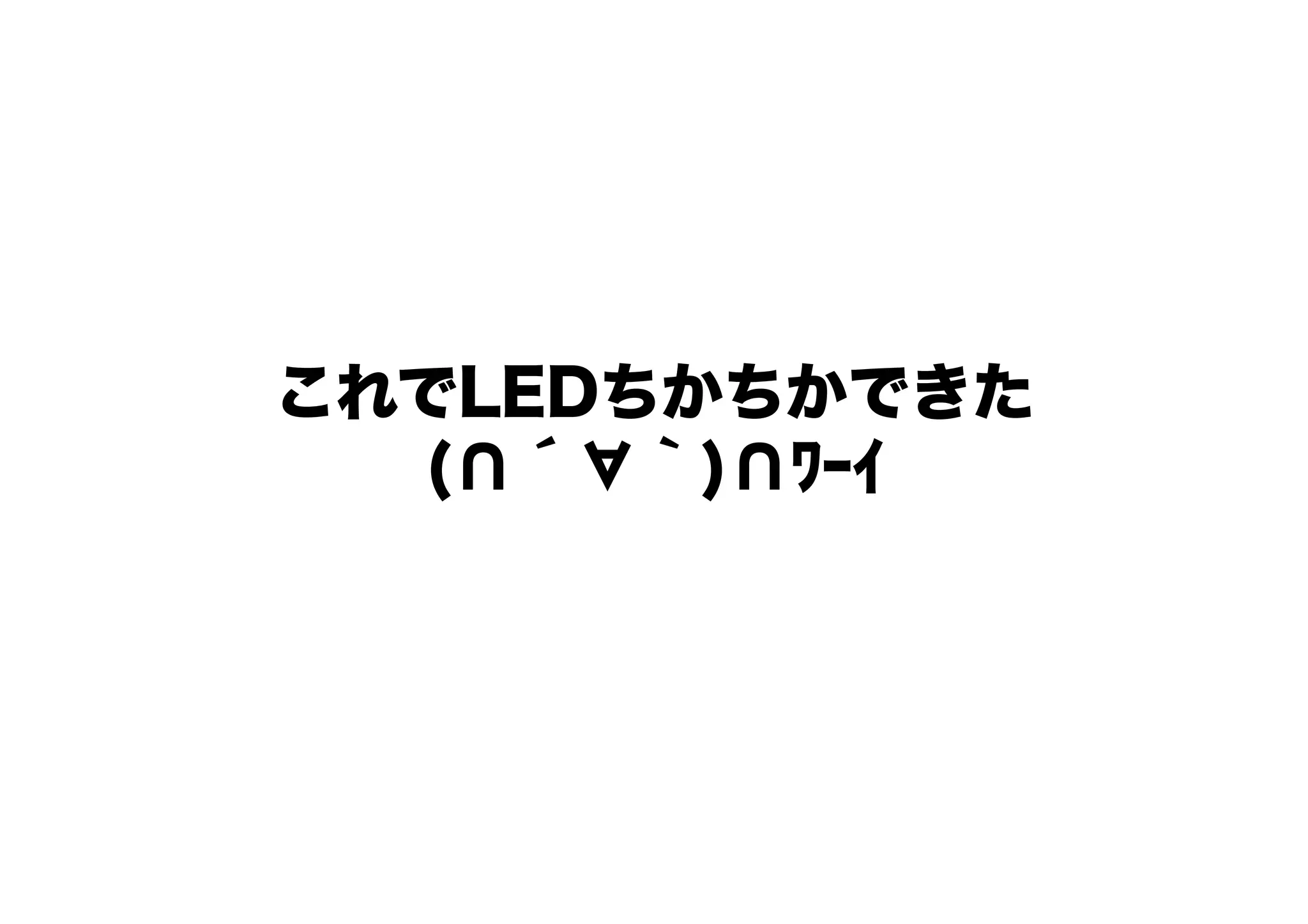

- 11.

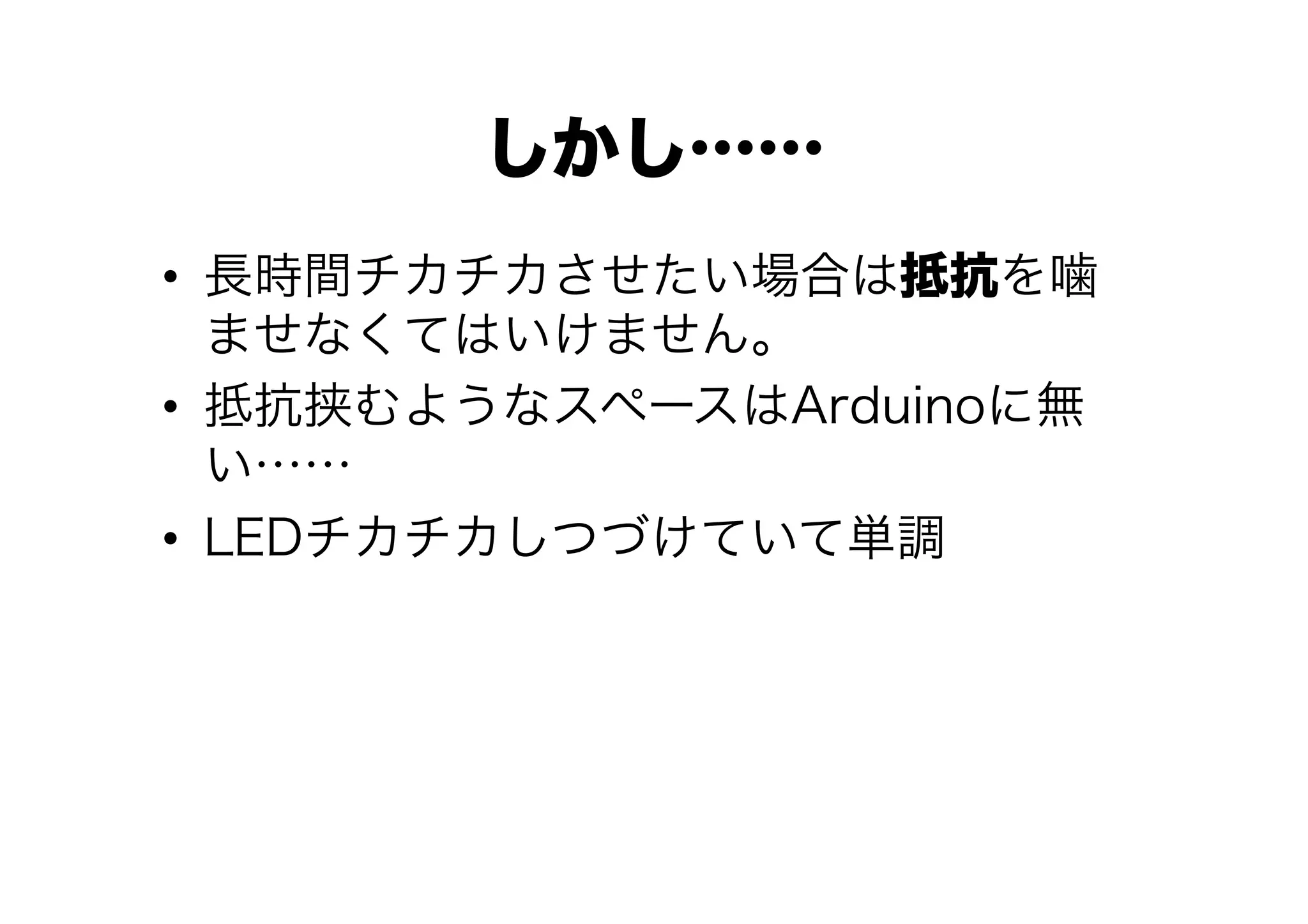

- 12. しかし…… • 長時間チカチカさせたい場合は抵抗を噛 ませなくてはいけません。 • 抵抗挟むようなスペースはArduinoに無 い…… • LEDチカチカしつづけていて単調

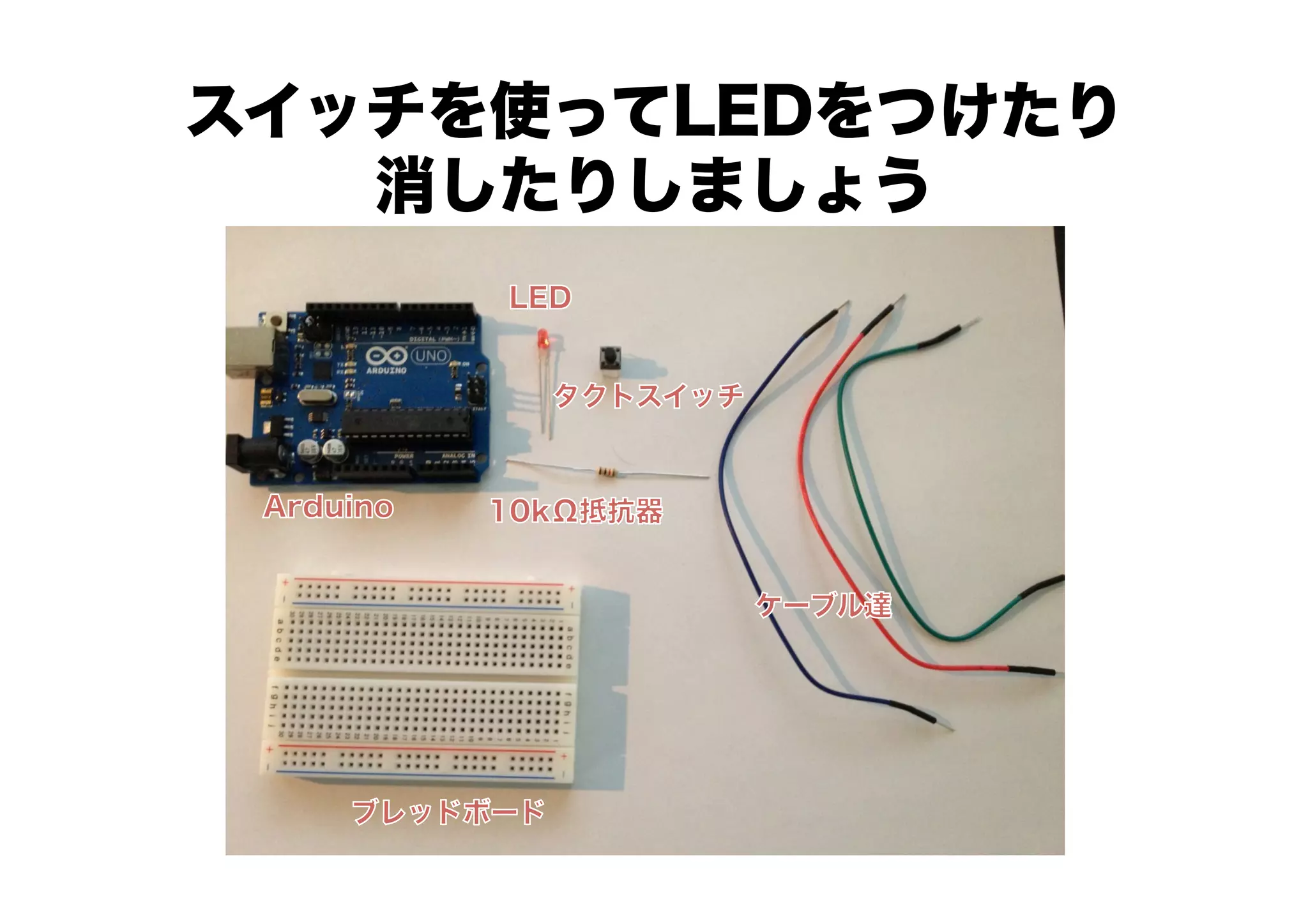

- 13. スイッチを使ってLEDをつけたり 消したりしましょう

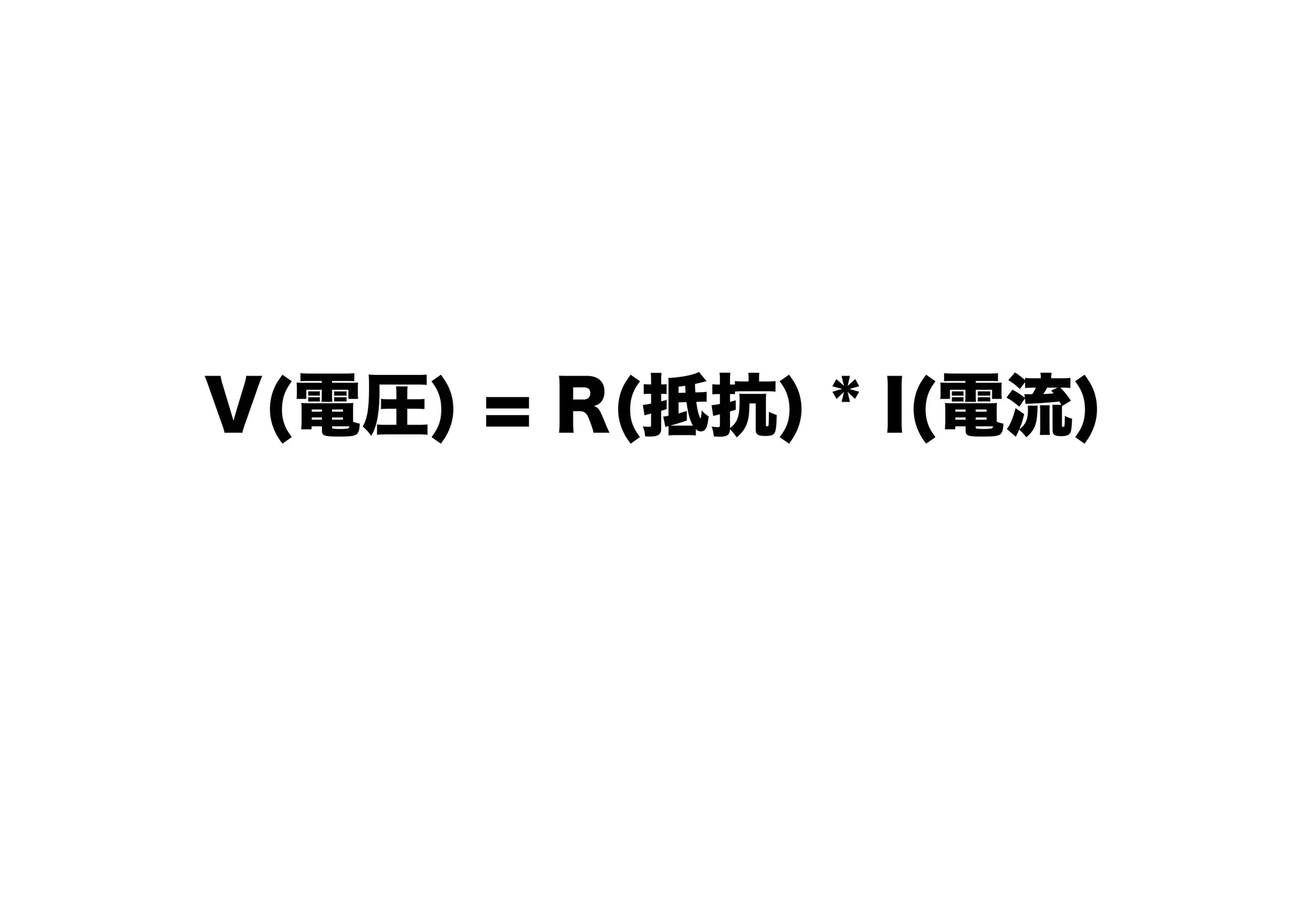

- 14. V(電圧) = R(抵抗)* I(電流)

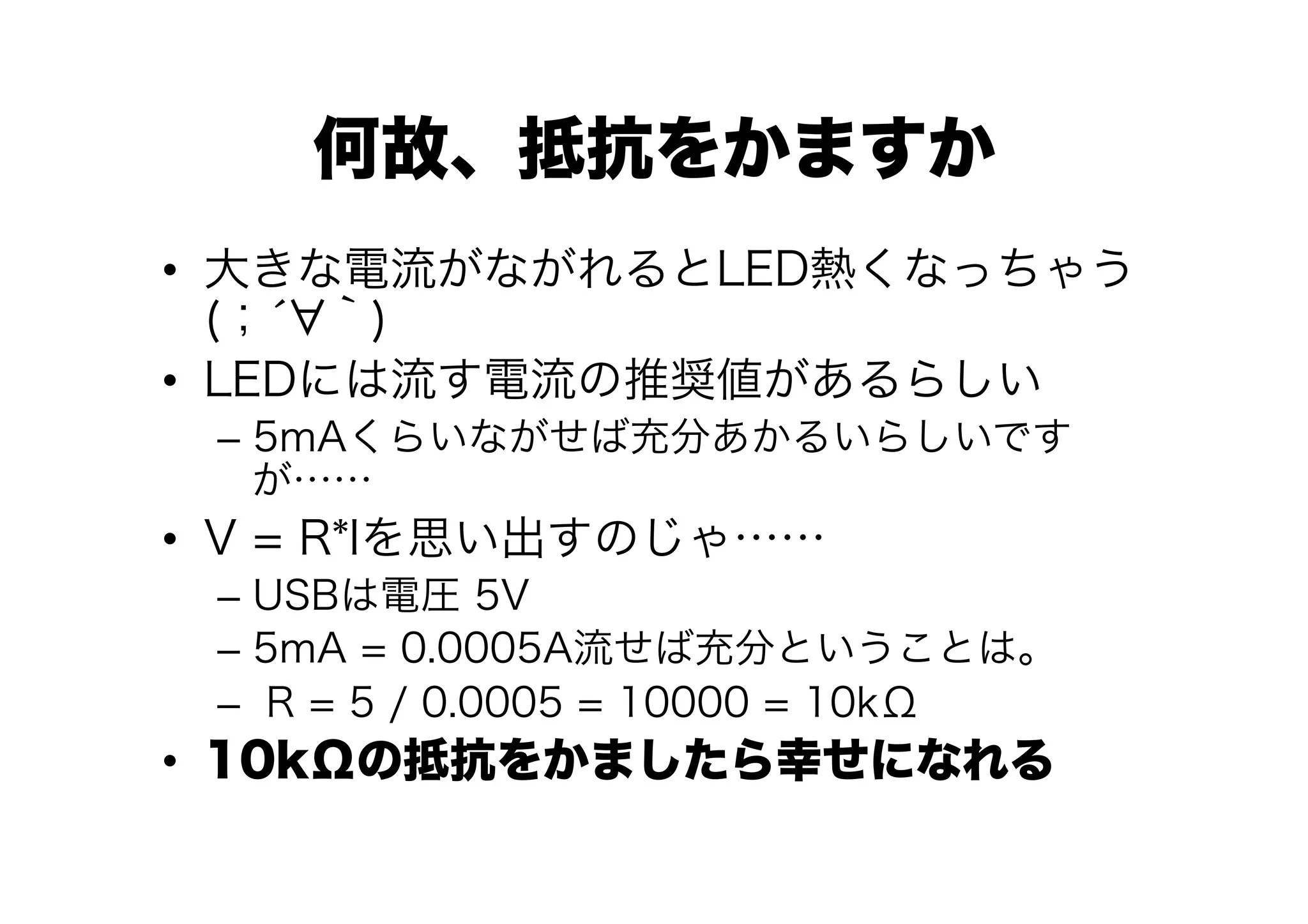

- 15. 何故、抵抗をかますか • 大きな電流がながれるとLED熱くなっちゃう (；́ ｀) • LEDには流す電流の推奨値があるらしい – 5mAくらいながせば充分あかるいらしいです が…… • V = R*Iを思い出すのじゃ…… – USBは電圧 5V – 5mA = 0.0005A流せば充分ということは。 – R = 5 / 0.0005 = 10000 = 10kΩ • 10kΩの抵抗をかましたら幸せになれる

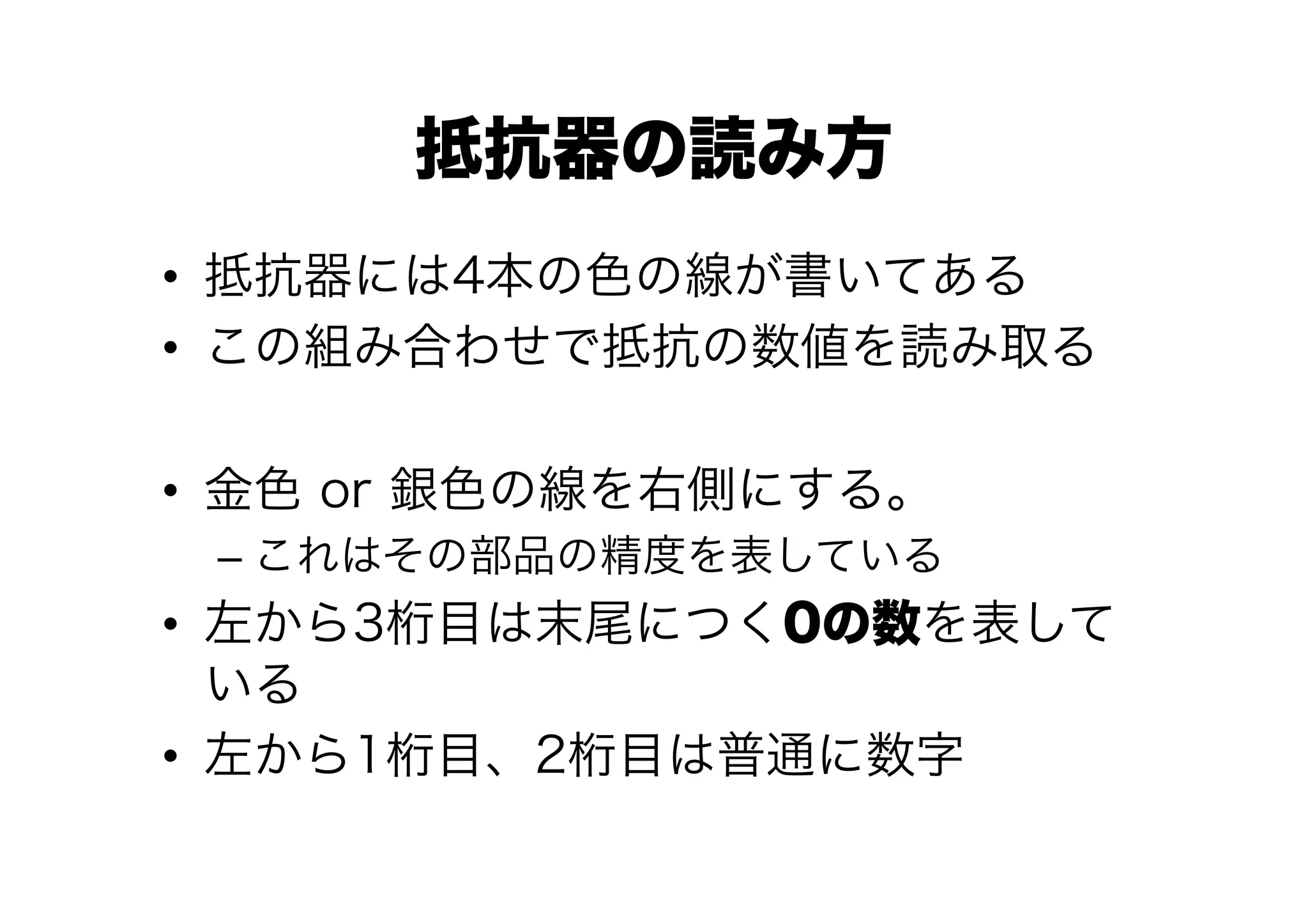

- 16. 抵抗器の読み方 • 抵抗器には4本の色の線が書いてある • この組み合わせで抵抗の数値を読み取る • 金色 or 銀色の線を右側にする。 – これはその部品の精度を表している • 左から3桁目は末尾につく0の数を表して いる • 左から1桁目、2桁目は普通に数字

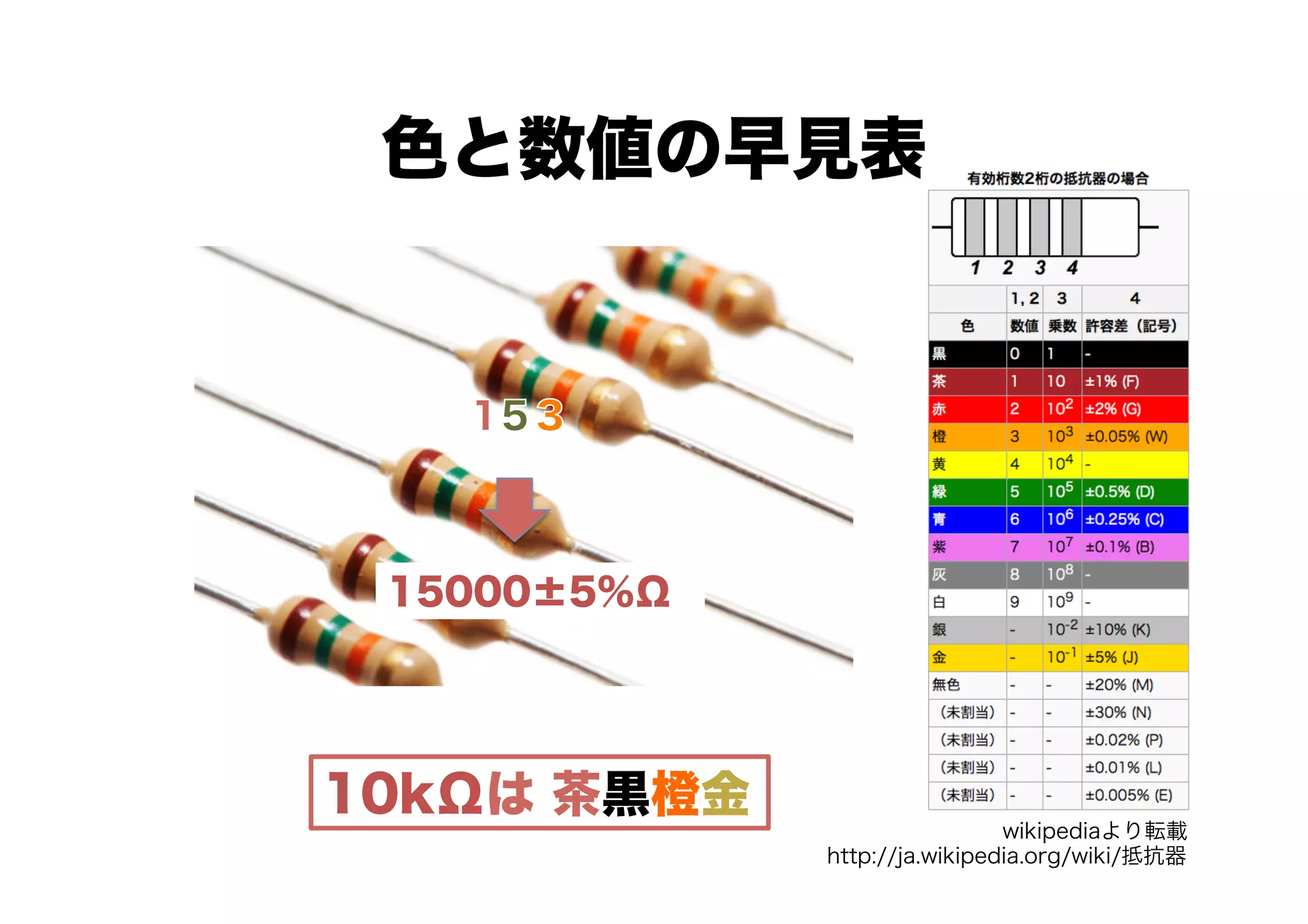

- 17. 色と数値の早見表 15000±5％Ω 10kΩは 茶黒橙金 wikipediaより転載 http://ja.wikipedia.org/wiki/抵抗器

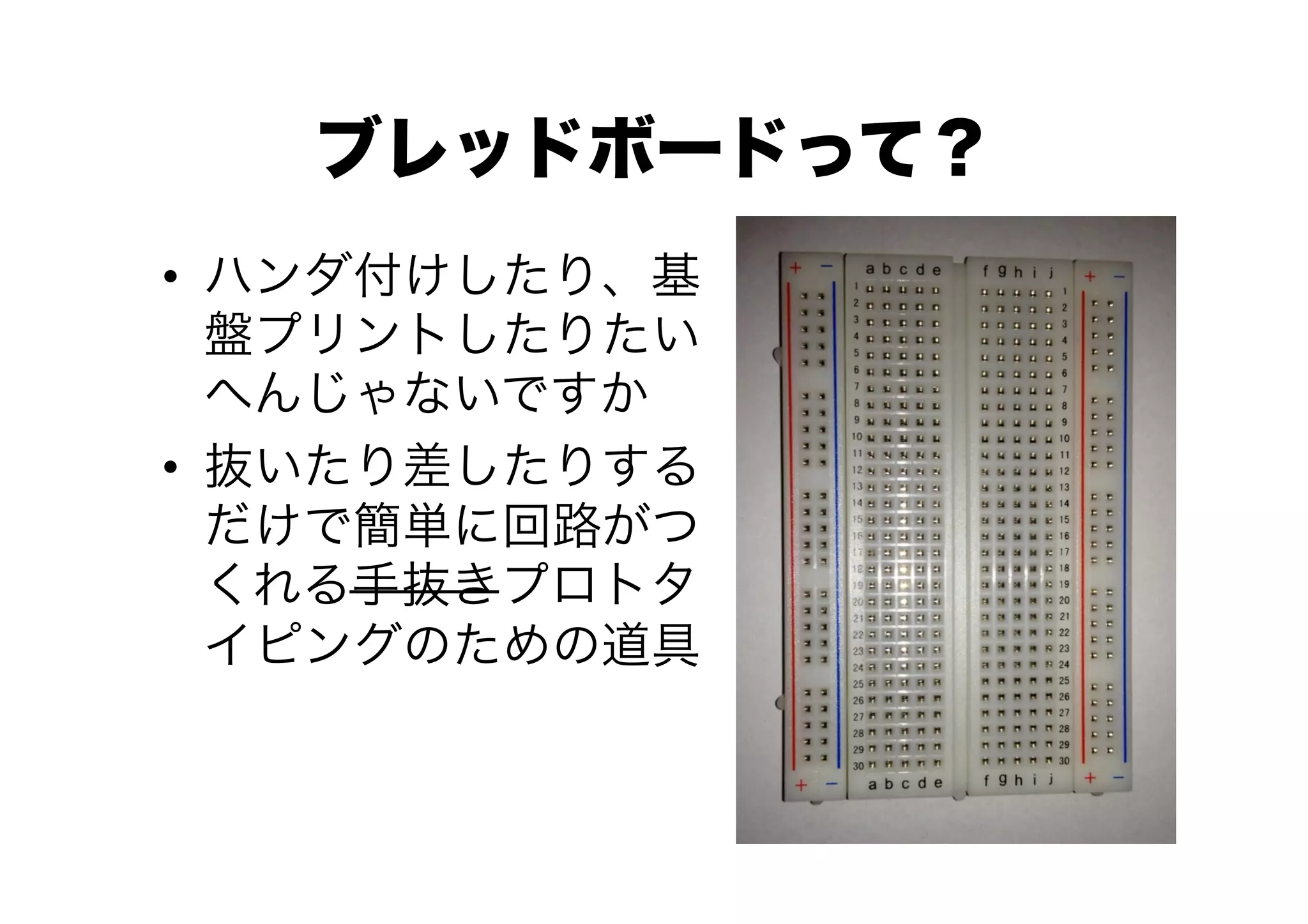

- 18. ブレッドボードって？ • ハンダ付けしたり、基 盤プリントしたりたい へんじゃないですか • 抜いたり差したりする だけで簡単に回路がつ くれる手抜きプロトタ イピングのための道具

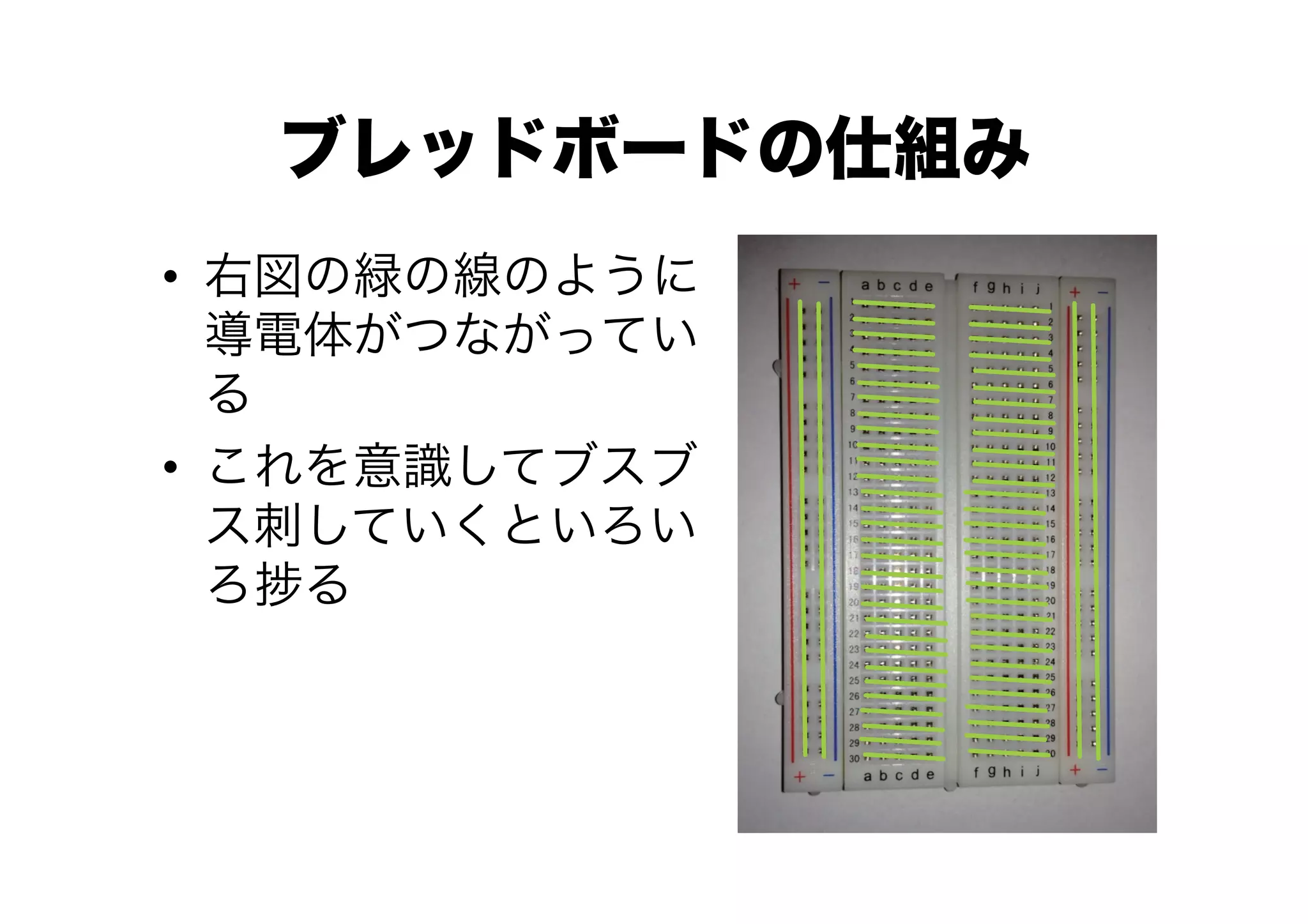

- 19. ブレッドボードの仕組み • 右図の緑の線のように 導電体がつながってい る • これを意識してブスブ ス刺していくといろい ろ る

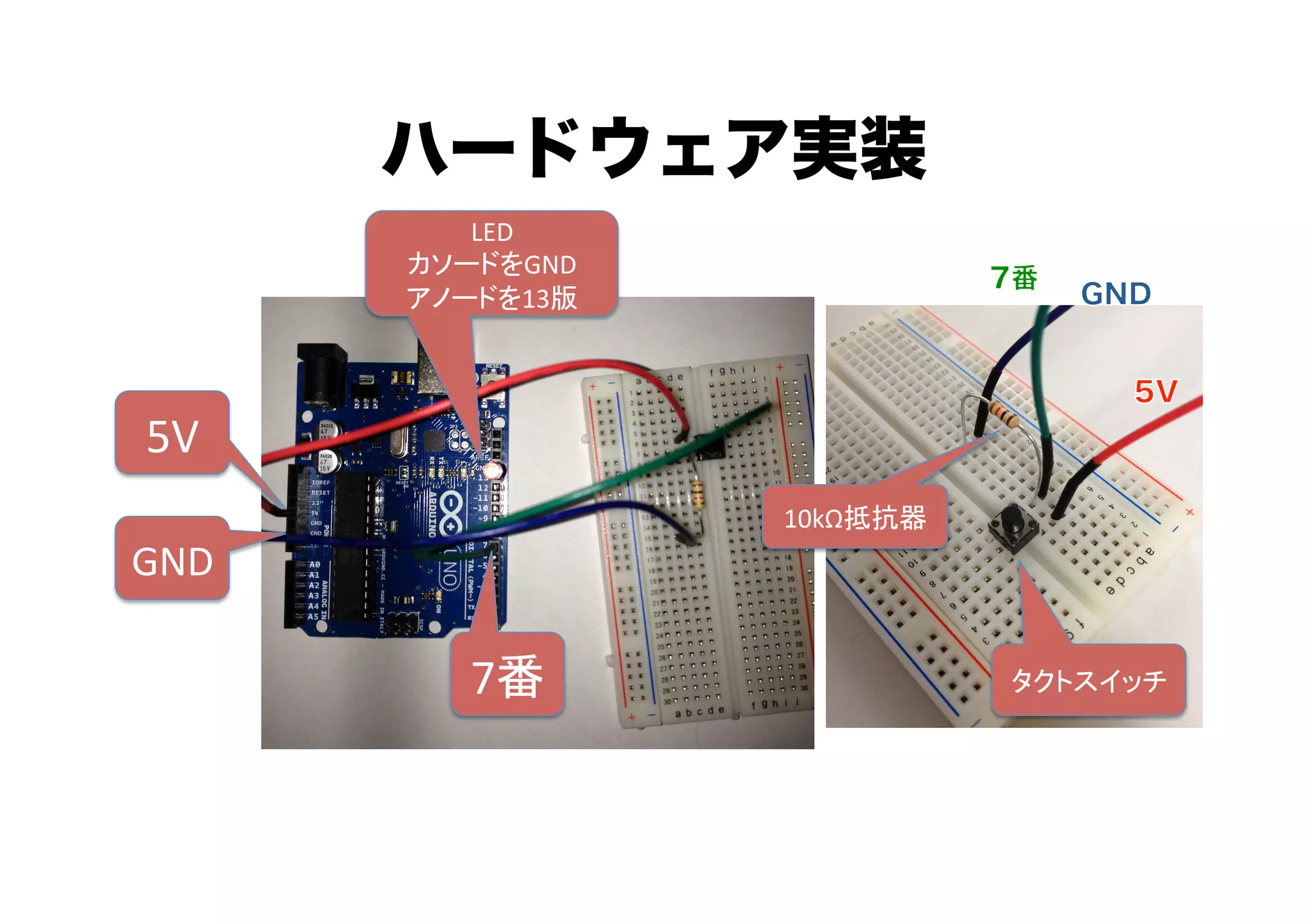

- 20. ハードウェア実装 LED カソードをGND アノードを13版 5V 10kΩ抵抗器 GND 7番 タクトスイッチ

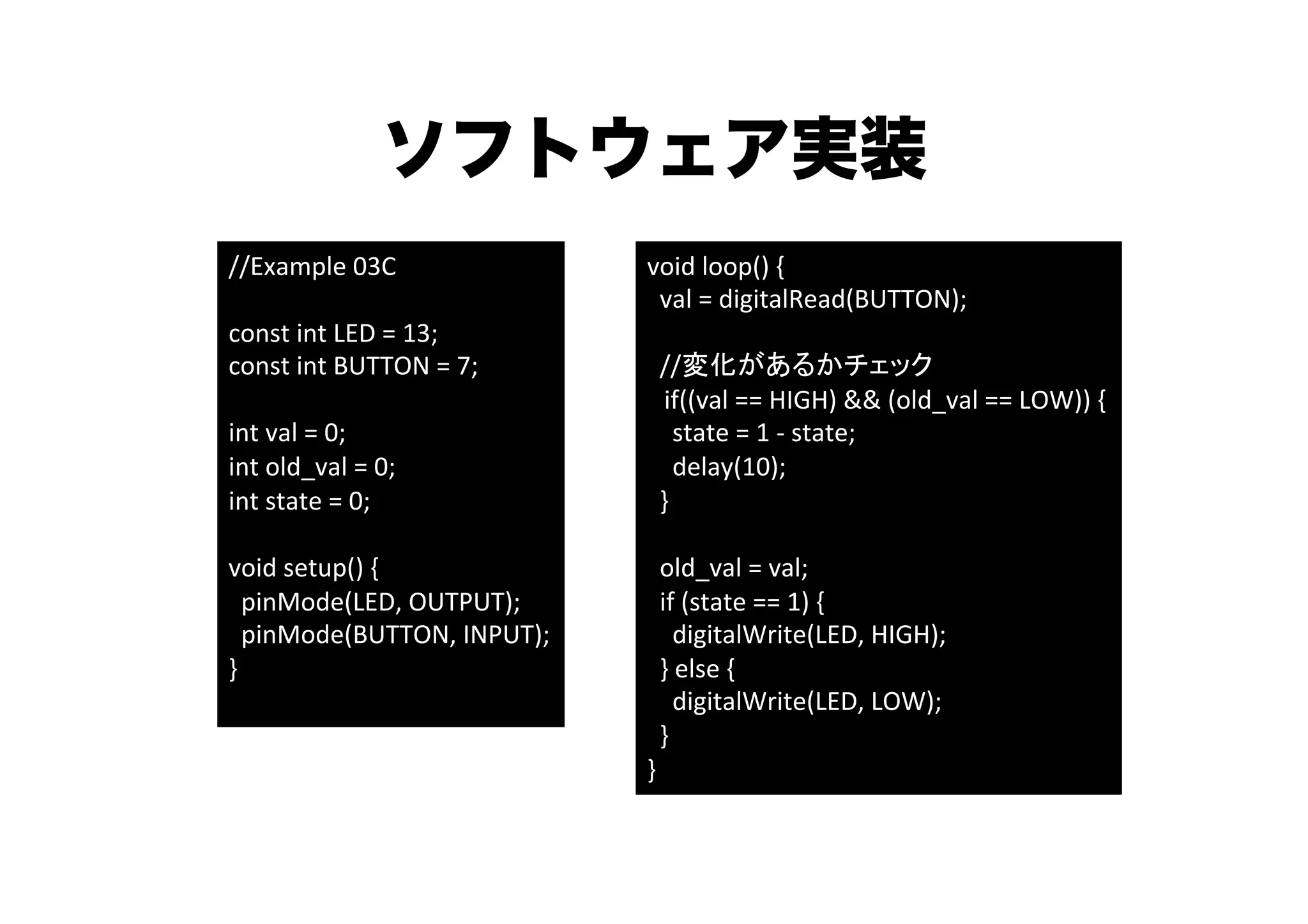

- 21. ソフトウェア実装 //Example 03C void loop() { val = digitalRead(BUTTON); const int LED = 13; const int BUTTON = 7; //変化があるかチェック if((val == HIGH) && (old_val == LOW)) { int val = 0; state = 1 -‐ state; int old_val = 0; delay(10); int state = 0; } void setup() { old_val = val; pinMode(LED, OUTPUT); if (state == 1) { pinMode(BUTTON, INPUT); digitalWrite(LED, HIGH); } } else { digitalWrite(LED, LOW); } }
- 22.

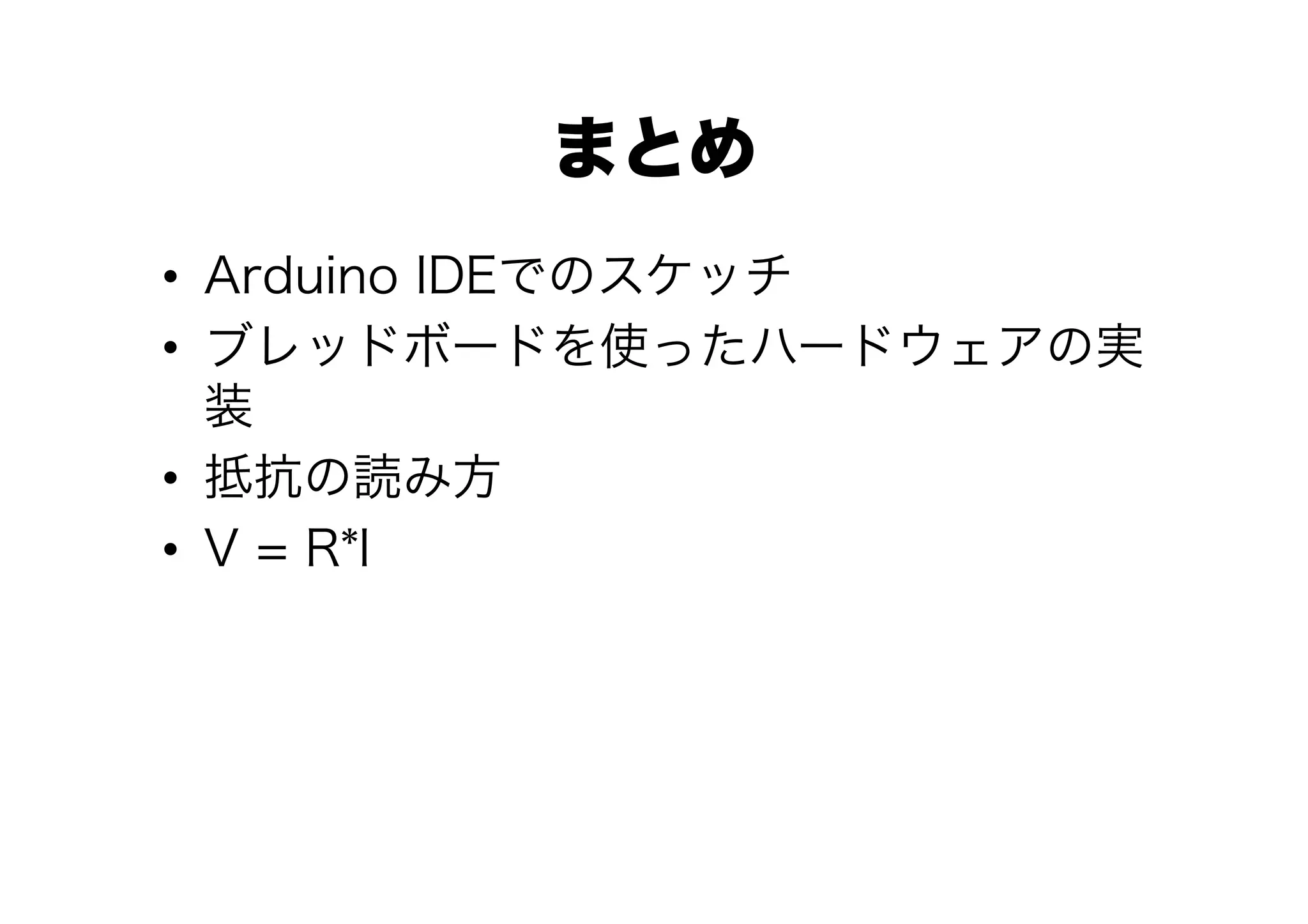

- 23. まとめ • Arduino IDEでのスケッチ • ブレッドボードを使ったハードウェアの実 装 • 抵抗の読み方 • V = R*I
