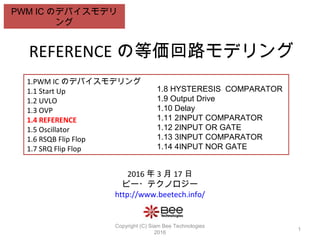

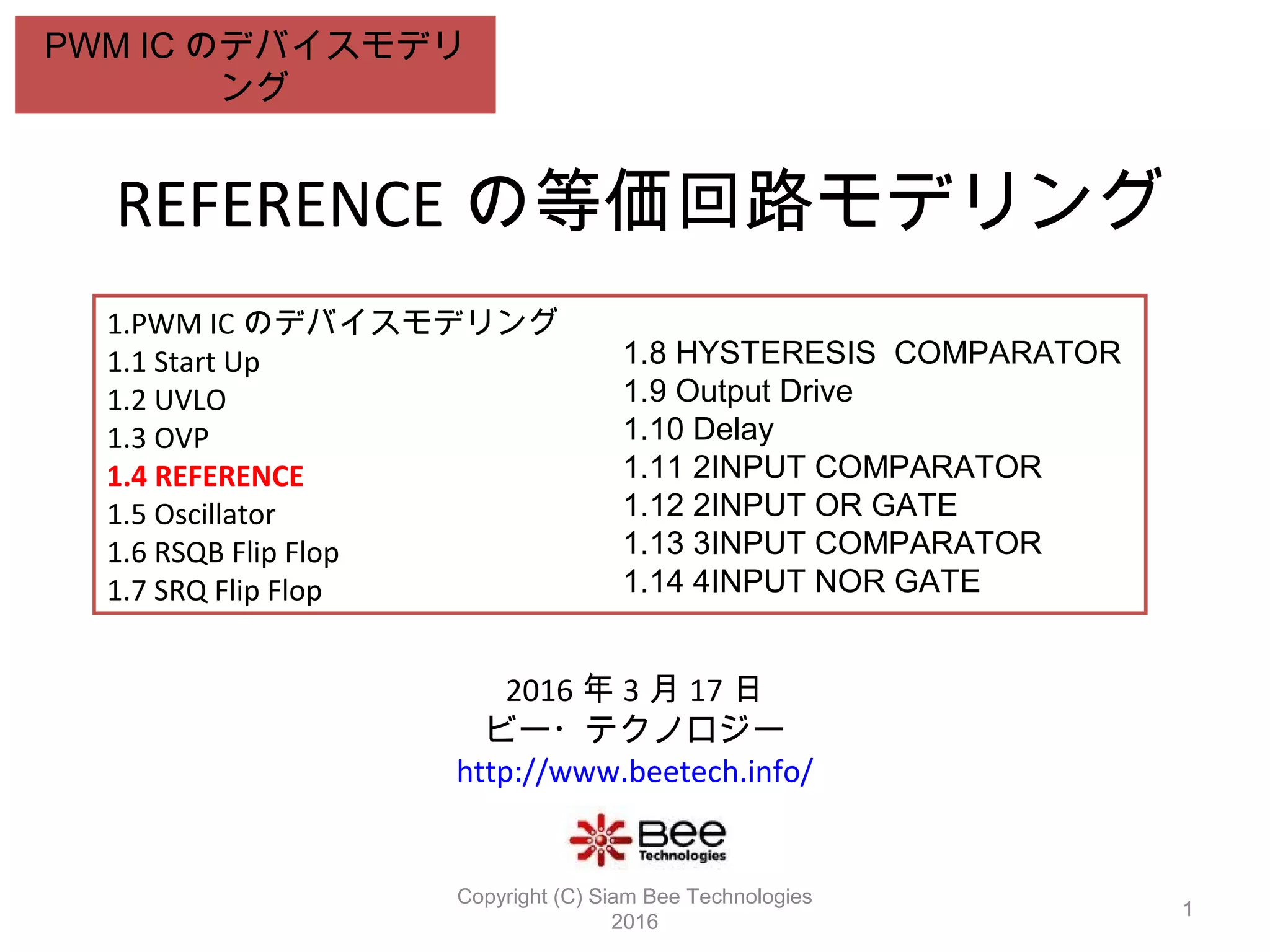

REFERENCEの等価回路モデル

1. REFERENCE の等価回路モデリング
Copyright (C) Siam Bee Technologies
2016
1
1.PWM IC のデバイスモデリング
1.1 Start Up
1.2 UVLO
1.3 OVP
1.4 REFERENCE
1.5 Oscillator
1.6 RSQB Flip Flop
1.7 SRQ Flip Flop
1.8 HYSTERESIS COMPARATOR
1.9 Output Drive
1.10 Delay
1.11 2INPUT COMPARATOR
1.12 2INPUT OR GATE
1.13 3INPUT COMPARATOR
1.14 4INPUT NOR GATE
2016 年 3 月 17 日
ビー・テクノロジー
http://www.beetech.info/
PWM IC のデバイスモデリ
ング

2. 2
Copyright (C) Siam Bee Technologies
2016
IC の ABM モデリング
基本構成ブロックのモデリング
フライバックコンバータのシミュレーション
フライバックコンバータのシミュレーション

3. 3
IC のデバイスモデリング
Copyright (C) Siam Bee Technologies
2016
IC の事例 ( モータ・ドライバ・ IC) ：ブロック図 + 機能スペックから等価回
路モデリング

4. 4
ABM のデバイスモデリング
[ 事例 ] デジタル素子
Copyright (C) Siam Bee Technologies
2016
AND2_ABM
I N +
I N -
O U T +
O U T -
E 1
I F ( V ( 1 ) > 1 . 0 8 & V ( 2 ) > 1 . 0 8 , { V O H } , { V O L } )
E V A L U E
R 1
1 0
C 1
1 0 p
000
3
1
2
PARAMETERS:
V O L = 0V O H = 2 . 5
I N +
I N -
O U T +
O U T -
E 2
I F ( V ( 1 ) > 1 . 0 8 , { V O L } , { V O H } )
E V A L U E
R 2
1 0
C 2
1 0 p
000
1 2
PARAMETERS:
V O L = 0V O H = 2 . 5
INV_ABM
端子 1 端子 2 端子 3
H H H
L H L
H L L
L L L
端子 1 端子 2
H L
L H

5. 5
1.PWM IC のデバイスモデリン
グ
4INPUT NOR
GATE
4INPUT NOR
GATE
RSQB Flip
Flop
RSQB Flip
Flop
SRQ Flip FlopSRQ Flip Flop
2INPUT
COMPARATOR
2INPUT
COMPARATOR
OVPOVP
Oscillato
r
Oscillato
r
REFERENC
E
REFERENC
E
DelayDelay
UVLOUVLO
Start
Up
Start
Up
3INPUT
COMPARATOR
3INPUT
COMPARATOR
2INPUT OR
GATE
2INPUT OR
GATE
Output DriveOutput Drive
HYSTERESIS
COMPARATOR
HYSTERESIS
COMPARATOR
Current Mode PWM Control
Low Operating Current Max: 4m[A]
UVLO:12[V]/8[V]
Soft Start Function
Over Voltage Protection 19[V]
Copyright (C) Siam Bee Technologies
2016

6. I N +
I N -
O U T +
O U T -
E 1
if ( V ( R E F E R E N C E _ I N P U T ) > 4 , { V R E F } , 0 )
E V A L U E
R 1
1 0 0 M E G
R 2
1 0 0 M E GV 1
T D = 0
T F = 1 0 u
P W = 1 0 n
P E R = 2 0 . 0 1 u
V 1 = 0
T R = 1 0 u
V 2 = 1 0
0 000 0
R E F E R E N C E _ O U T P U T
PARAMETERS:
V R E F = 5
REFERENCE
V V
R E F E R E N C E _ I N P U T
6
1.PWM IC のデバイスモデリング
1.4 REFERENCE( 参照電圧 )
一定の電圧を出力する電子回路である
。
等価回路図
Copyright (C) Siam Bee Technologies
2016

7. 7
*$
* PART NUMBER: REFERENCE
* COMPONENTS: REFERENCE
* MANUFACTURER: Bee Technologies
* All Rights Reserved Copyright (C) Bee Technologies Inc. 2014
.SUBCKT REFERENCE REFERENCE_INPUT REFERENCE_OUTPUT
R_R2 0 REFERENCE_INPUT 100MEG
E_E1 REFERENCE_OUTPUT 0 VALUE { if(V(REFERENCE_INPUT)>4,{VREF},0) }
.PARAM vref=5
.ENDS REFERENCE
*$
1.PWM IC のデバイスモデリング
1.4 REFERENCE( 参照電圧 )
シンボル図
ネットリス
ト
Copyright (C) Siam Bee Technologies
2016

8. 8
1.PWM IC のデバイスモデリング
1.4 REFERENCE( 参照電圧 )
評価回路図
Copyright (C) Siam Bee Technologies
2016

9. Input
Output
9
1.PWM IC のデバイスモデリング
1.4 REFERENCE( 参照電圧 )
シミュレーション結果
Copyright (C) Siam Bee Technologies
2016

10. Input
Output
9
1.PWM IC のデバイスモデリング
1.4 REFERENCE( 参照電圧 )
シミュレーション結果
