impression!のメンバーを中心に行ったArduino勉強会の予習、復習用の資料です。

1. 第1回
Arduino勉強会
南部 晃史
2012/02/29
@九州大学大橋キャンパス

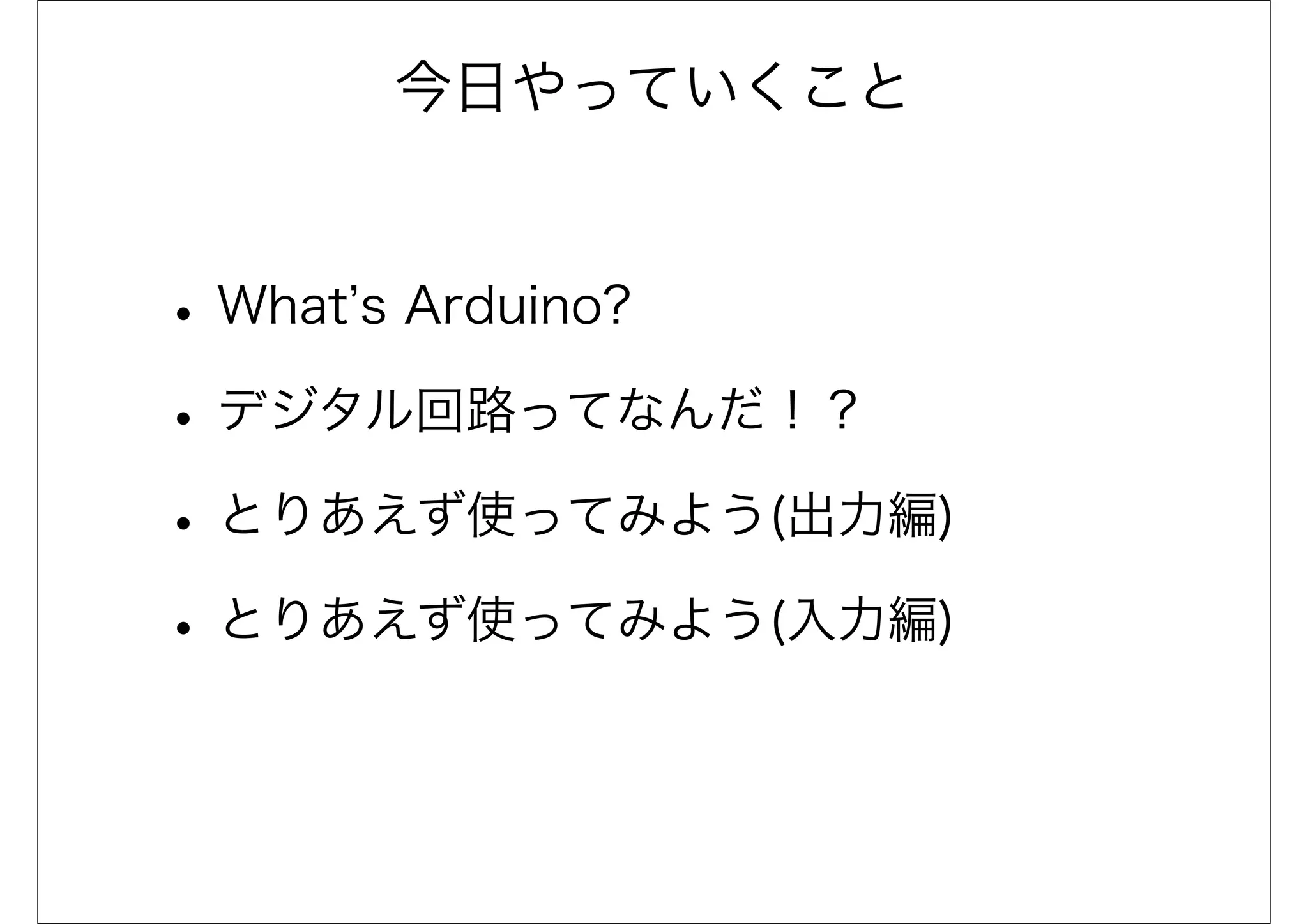

2. 今日やっていくこと
• What s Arduino?
• デジタル回路ってなんだ！？
• とりあえず使ってみよう(出力編)
• とりあえず使ってみよう(入力編)

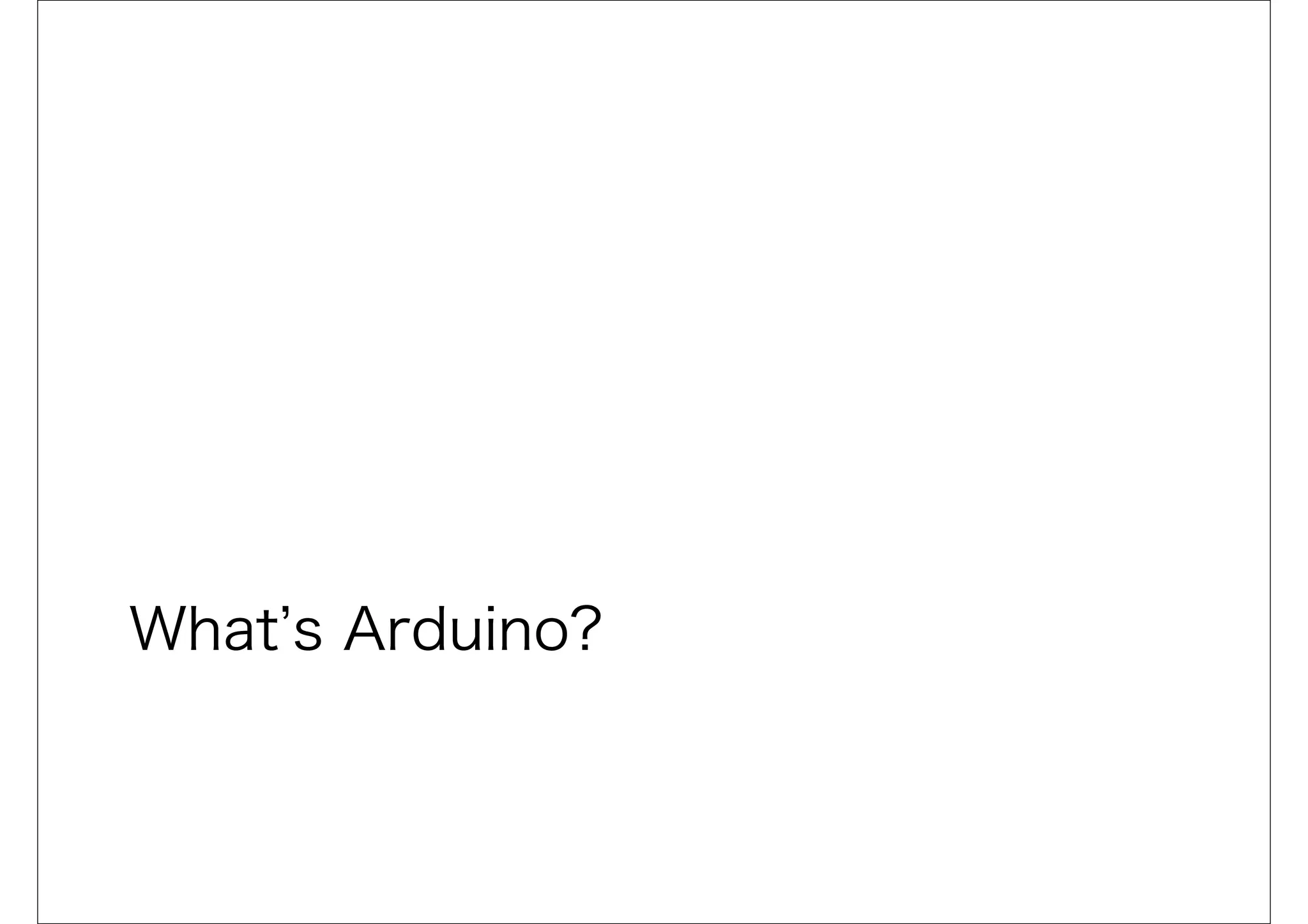

3. What s Arduino?

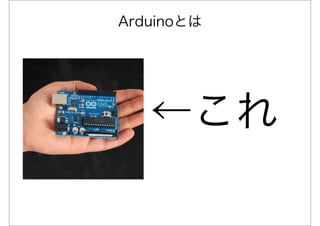

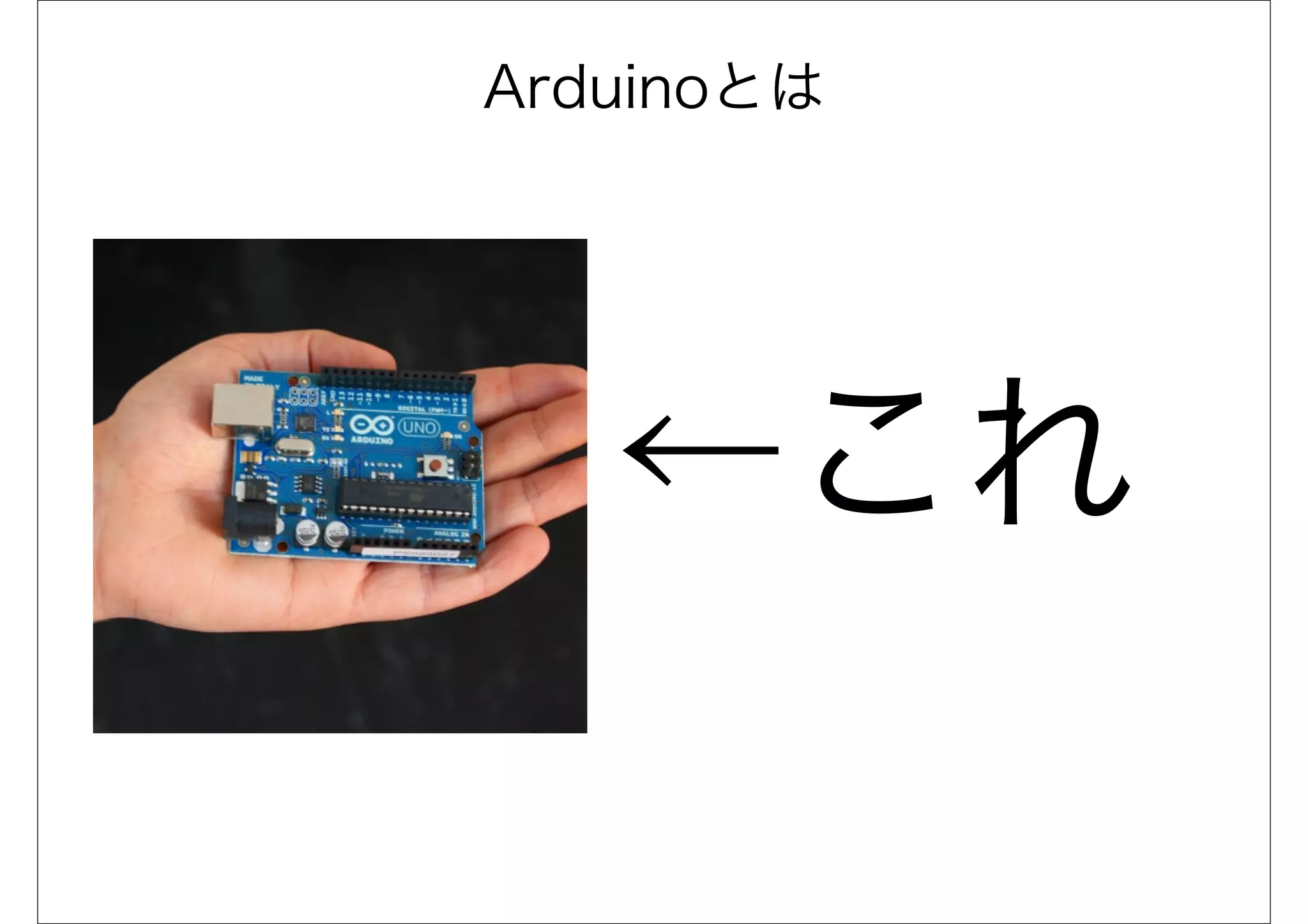

4. Arduinoとは
←これ

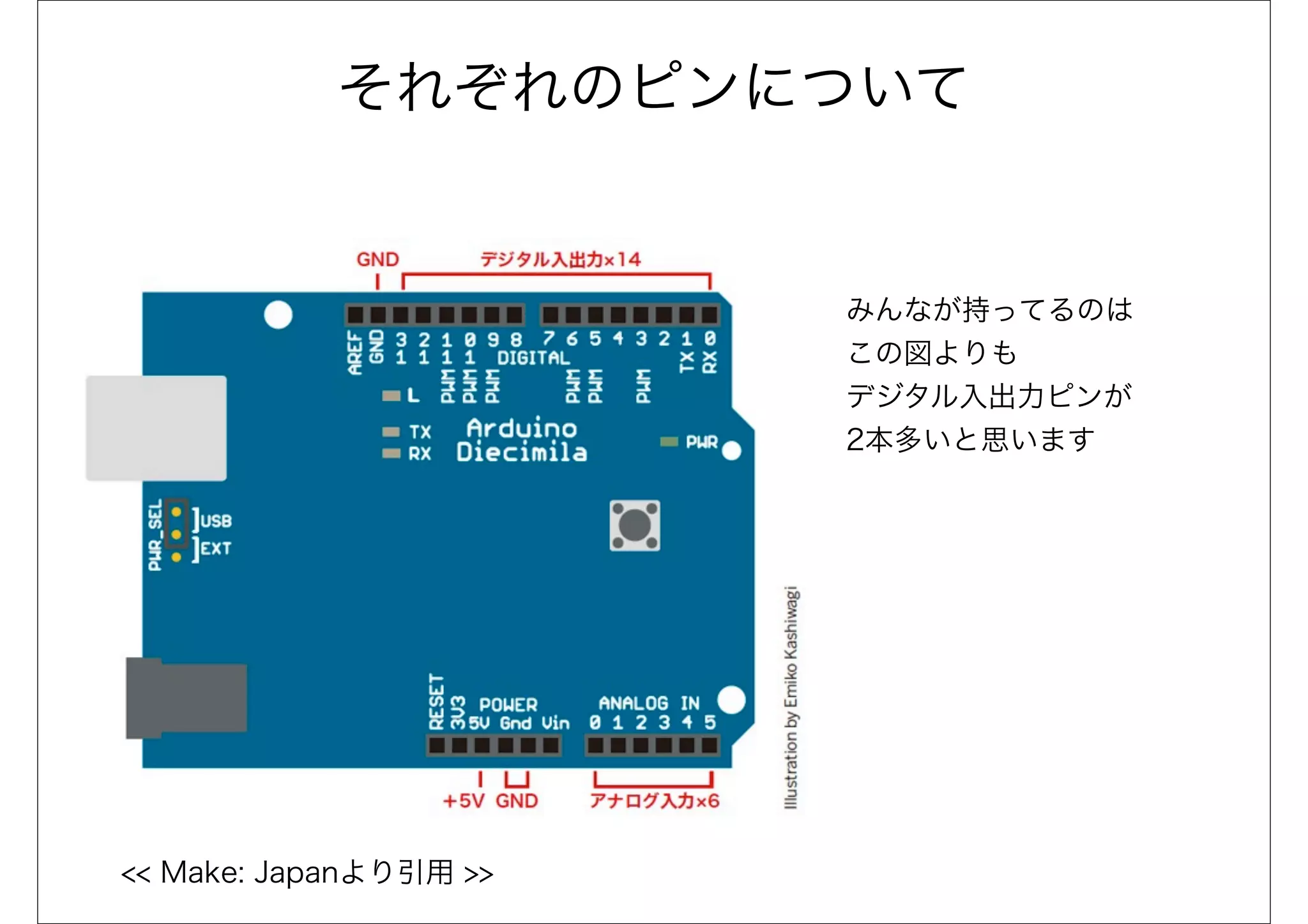

5. それぞれのピンについて
みんなが持ってるのは
この図よりも
デジタル入出力ピンが
2本多いと思います
<< Make: Japanより引用 >>

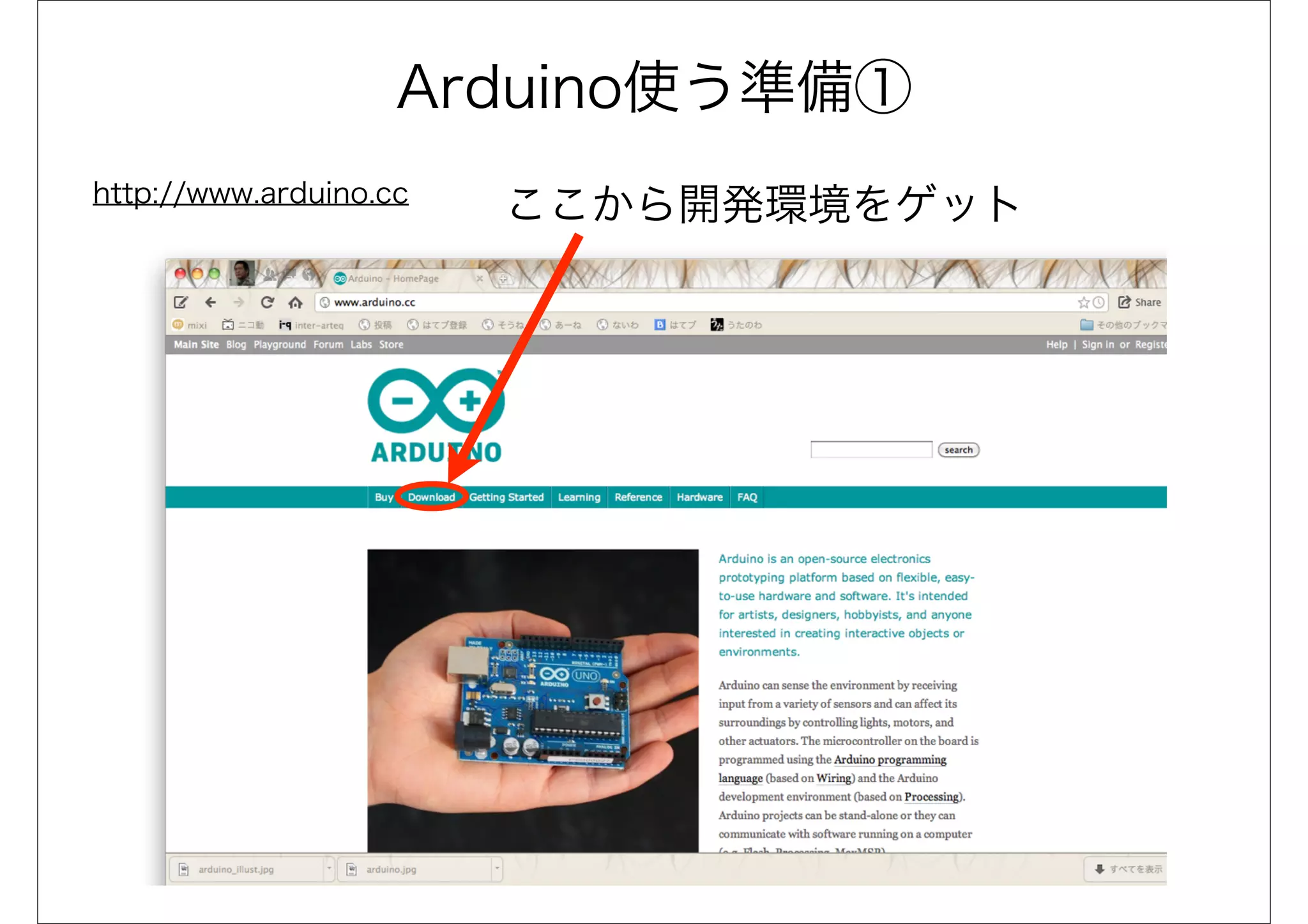

6. Arduino使う準備①
http://www.arduino.cc
ここから開発環境をゲット

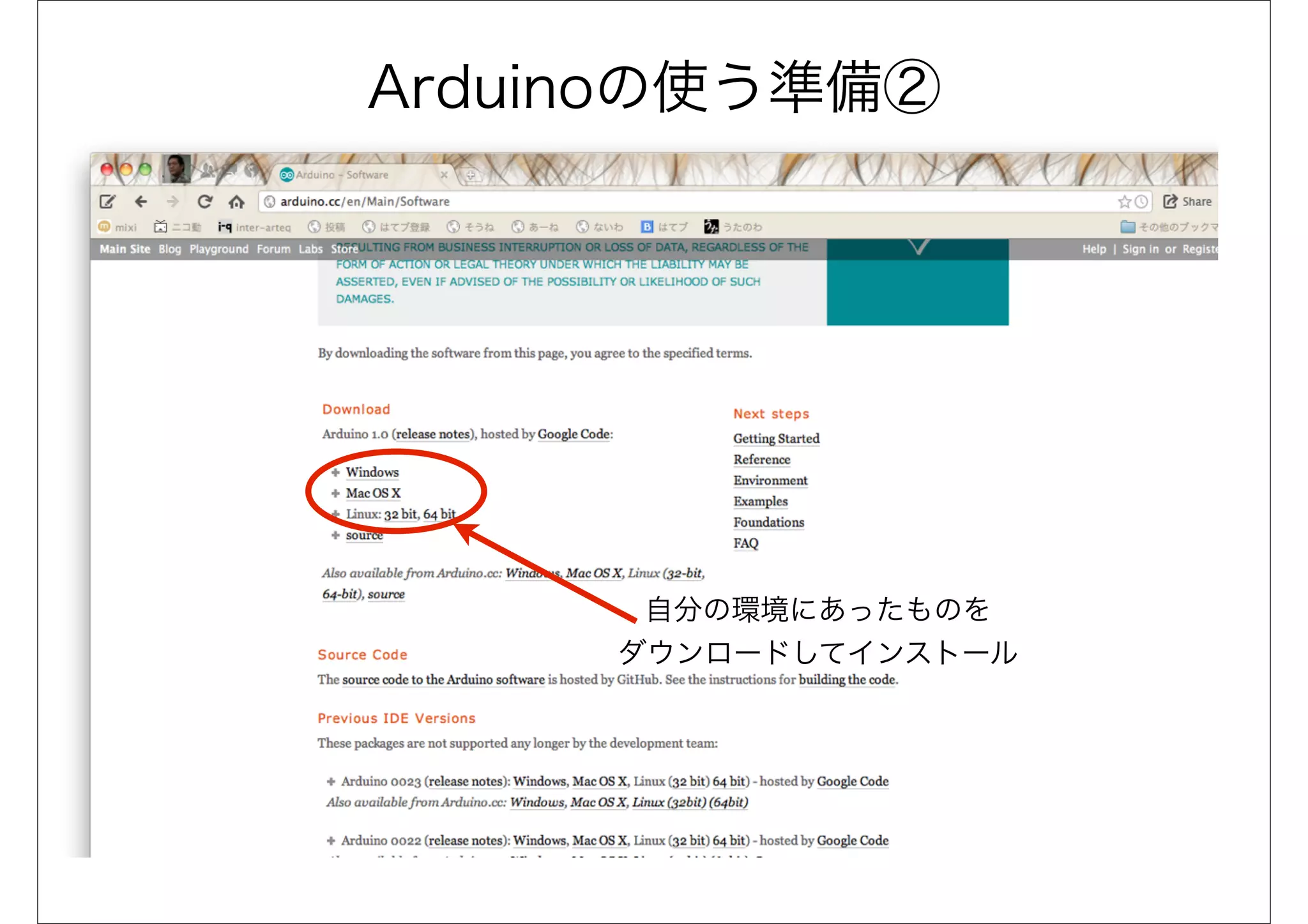

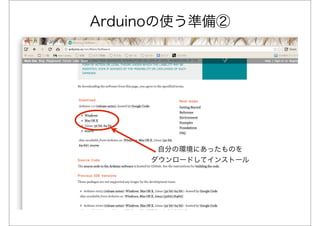

7. Arduinoの使う準備②
自分の環境にあったものを
ダウンロードしてインストール

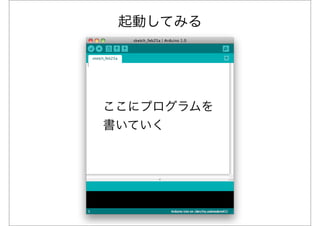

8. 起動してみる
ここにプログラムを
書いていく

9. とりあえず
準備完了

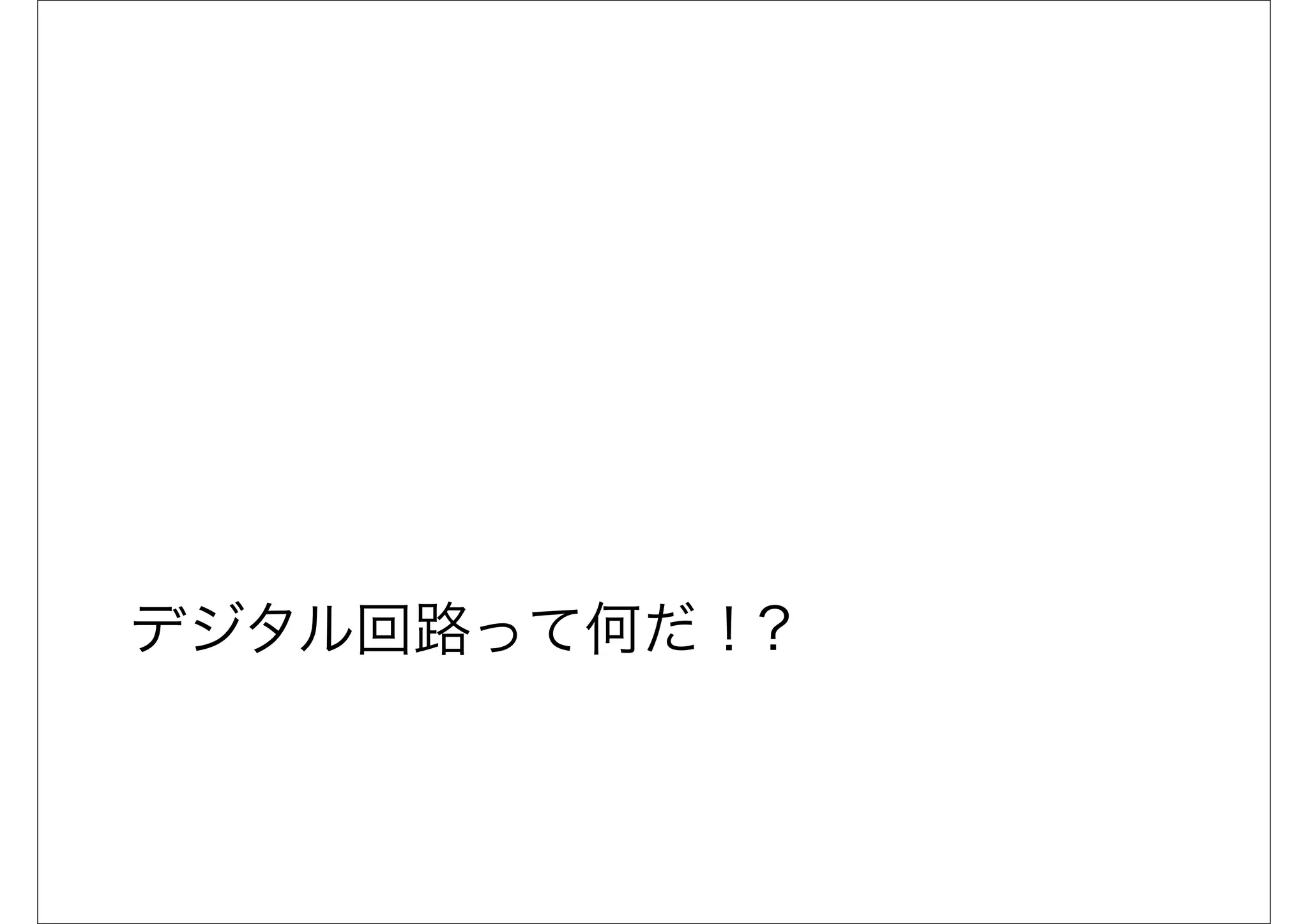

10. デジタル回路って何だ！?

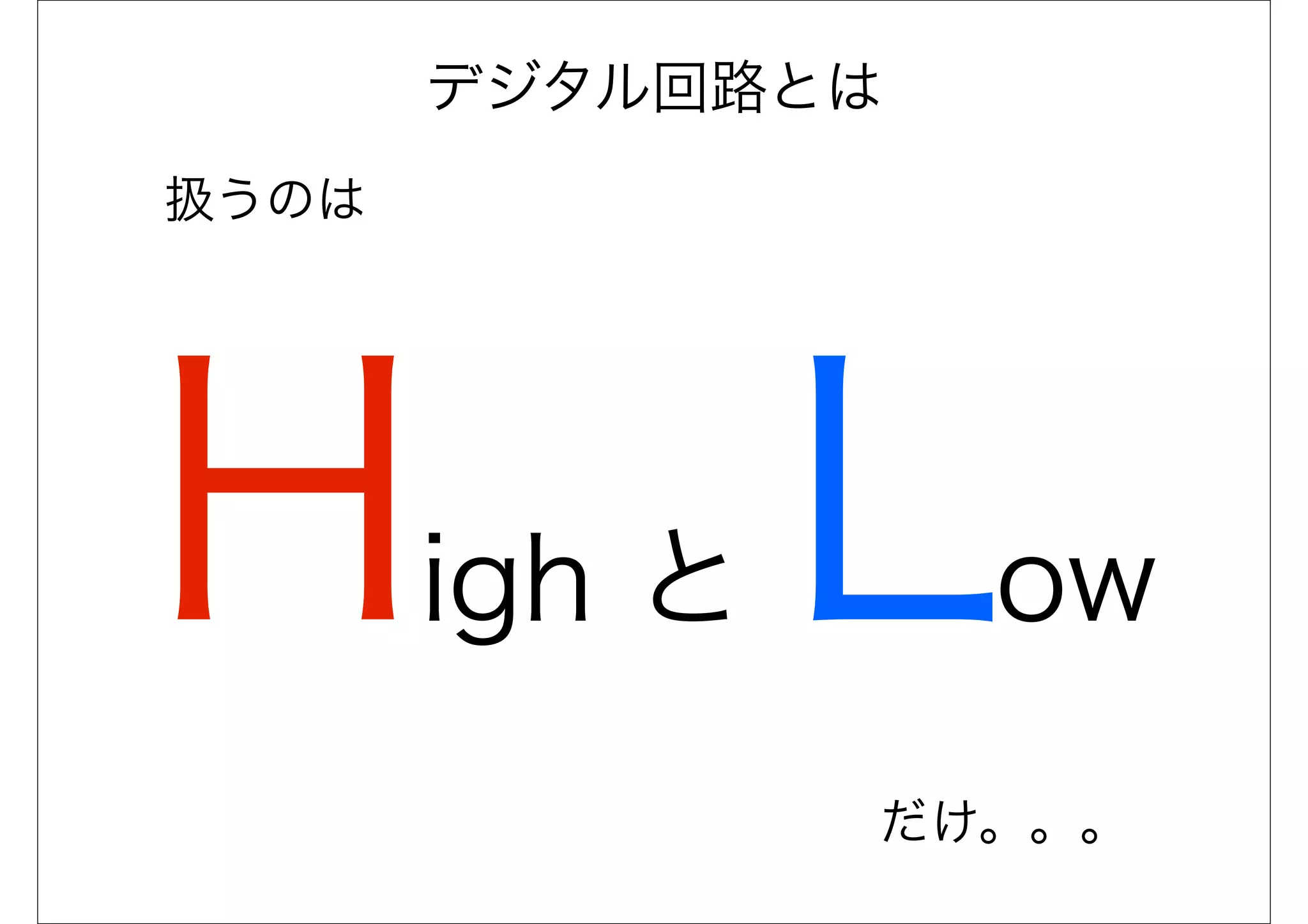

11. デジタル回路とは
扱うのは
H igh と L ow
だけ。。。

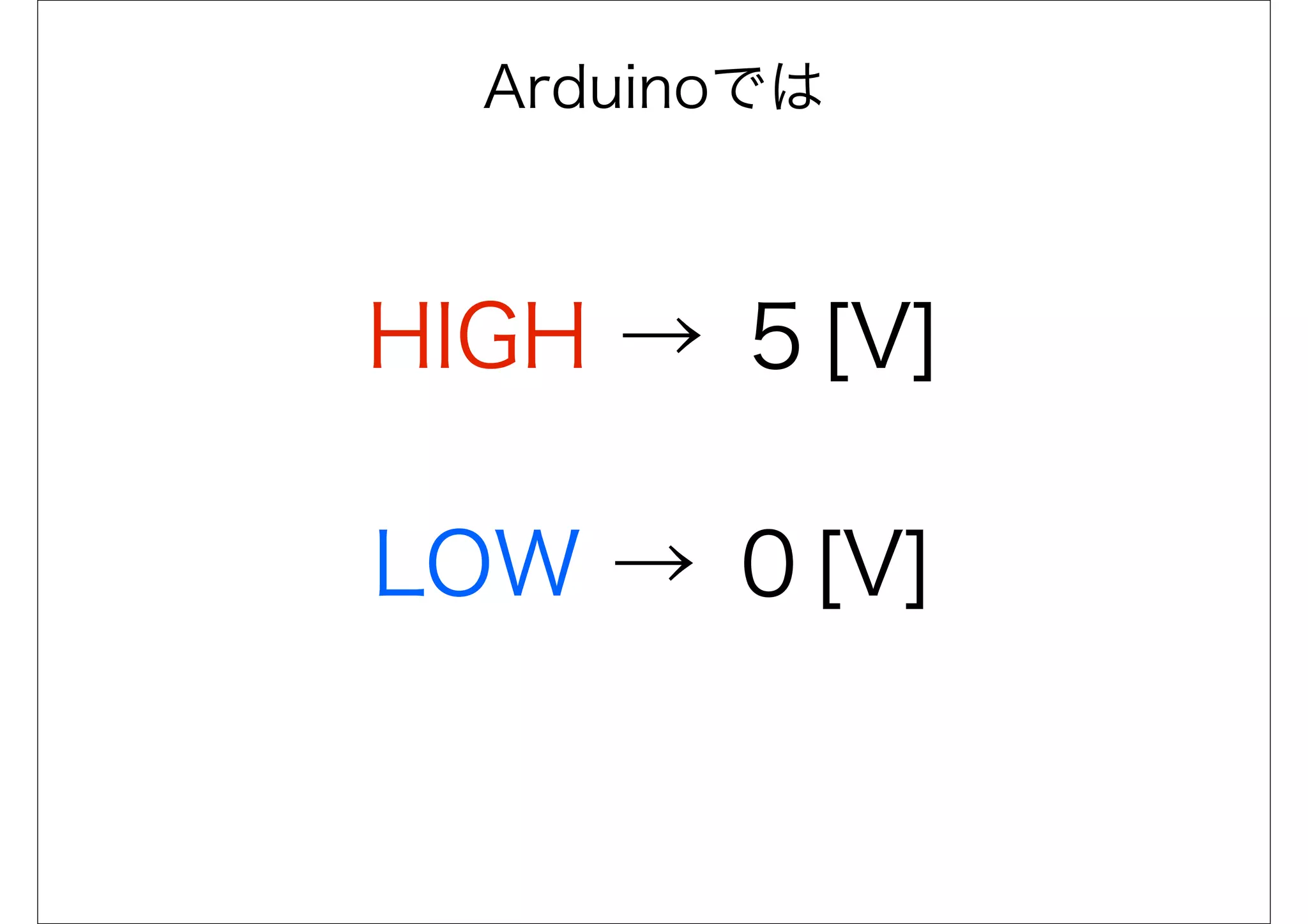

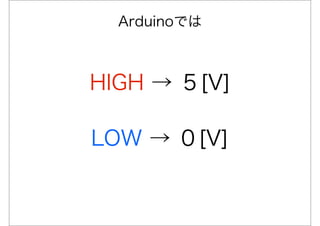

12. Arduinoでは
HIGH → ５[V]
LOW → ０[V]

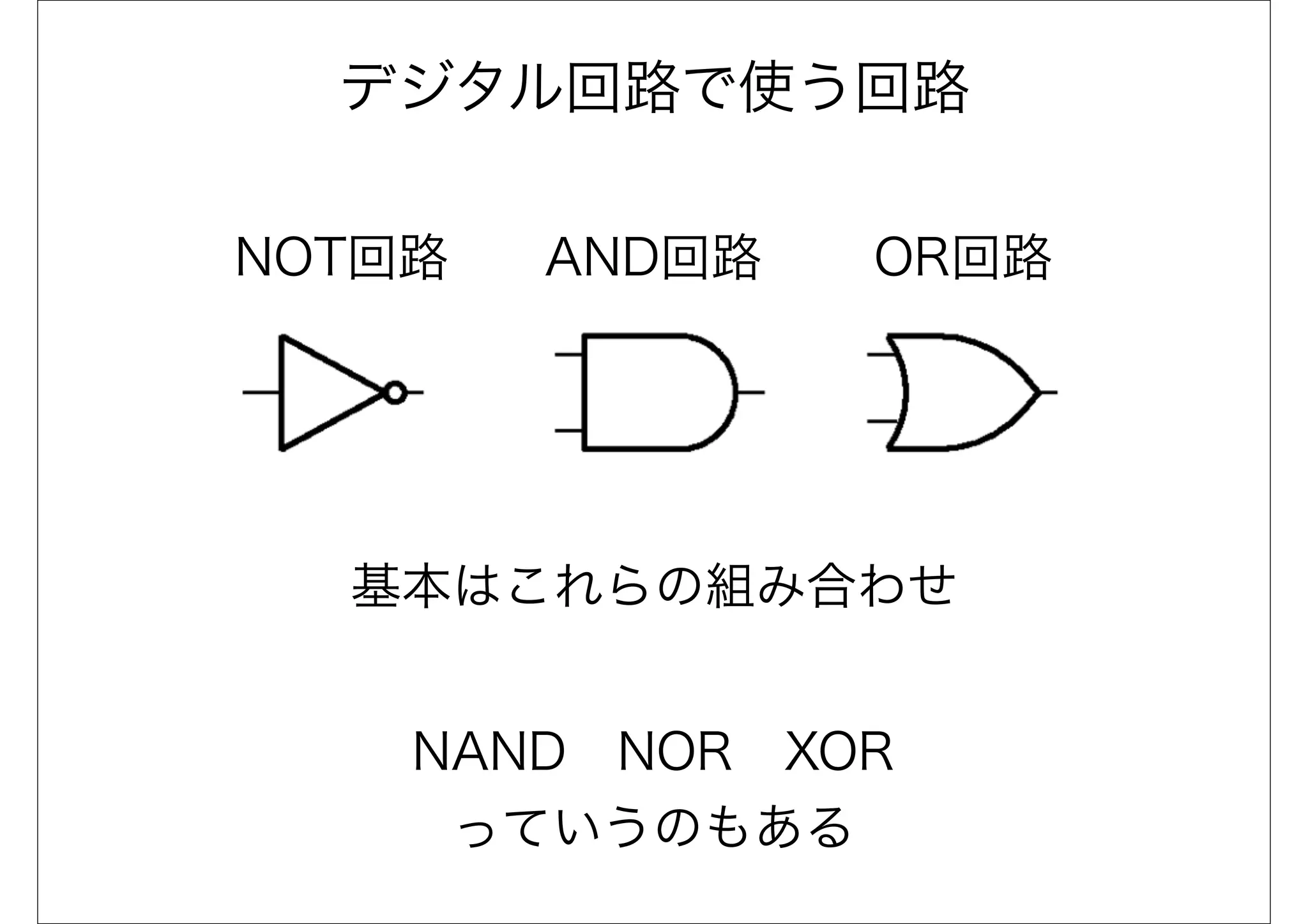

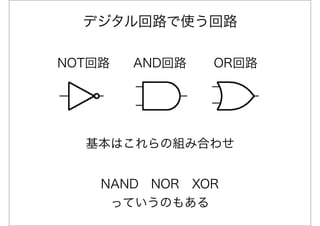

13. デジタル回路で使う回路
NOT回路 AND回路 OR回路
基本はこれらの組み合わせ
NAND NOR XOR
っていうのもある

14. じゃあ、確かめるか
ド・モルガン

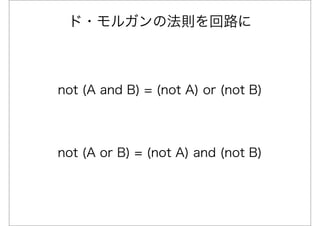

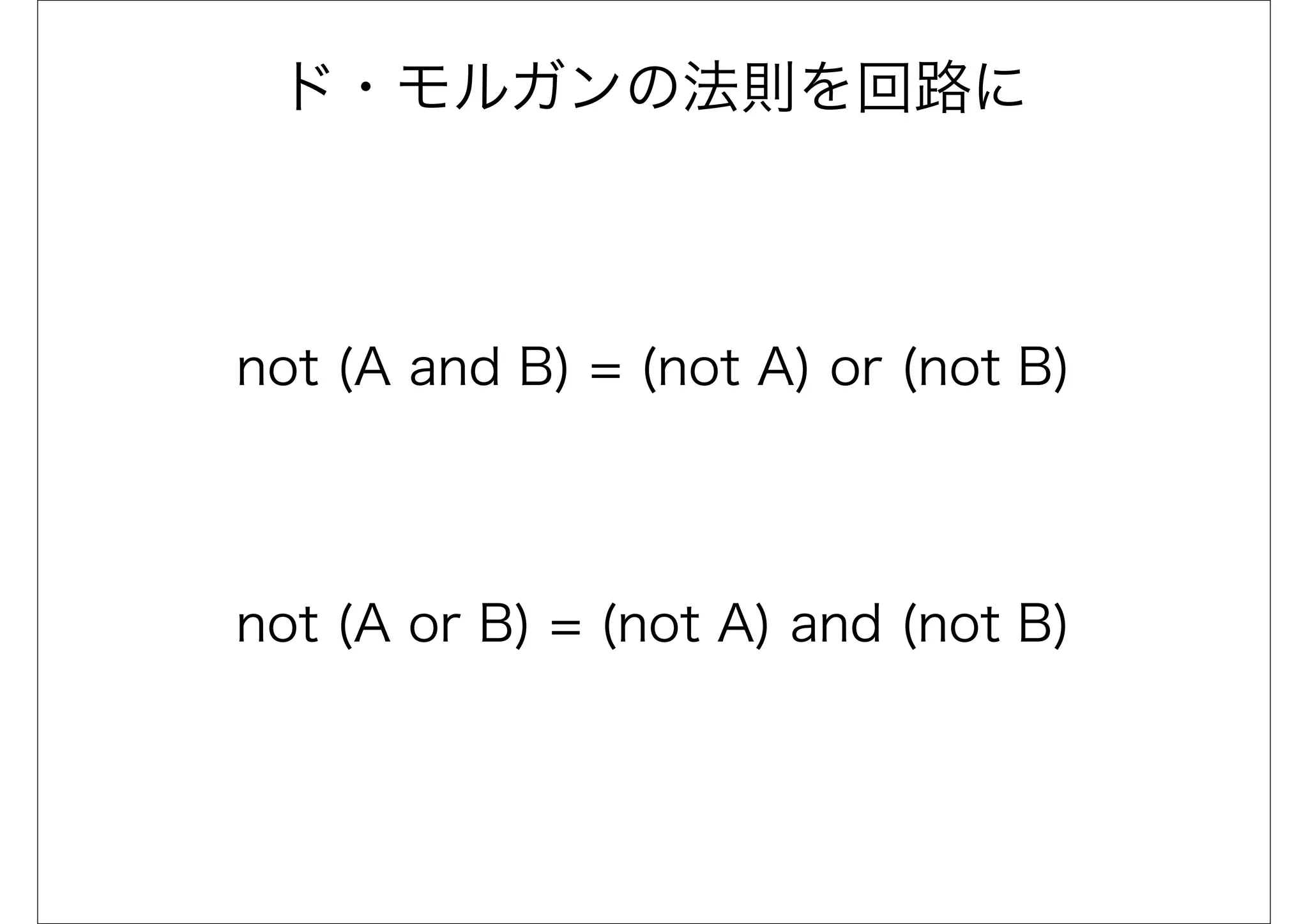

15. ド・モルガンの法則を回路に
not (A and B) = (not A) or (not B)
not (A or B) = (not A) and (not B)

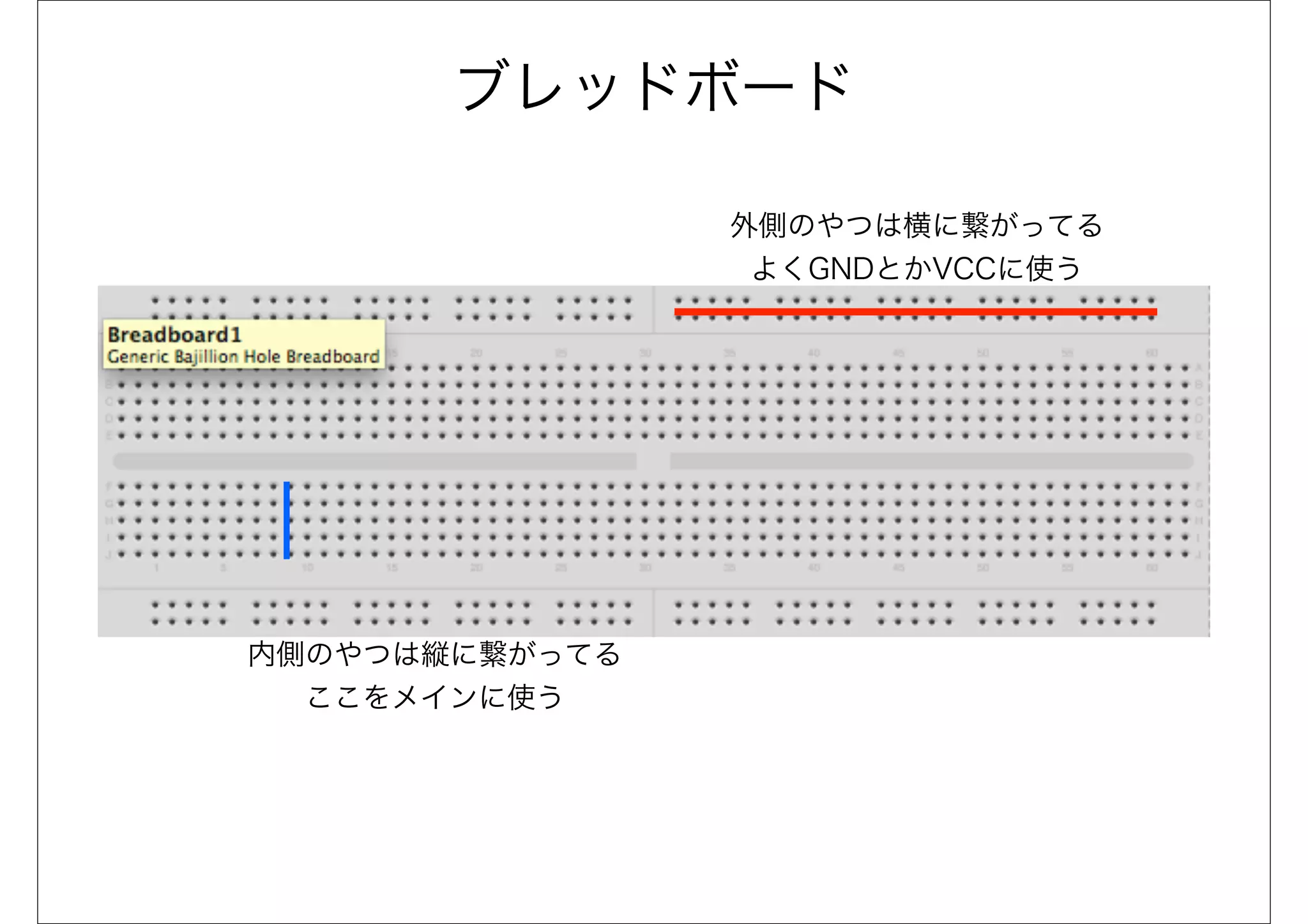

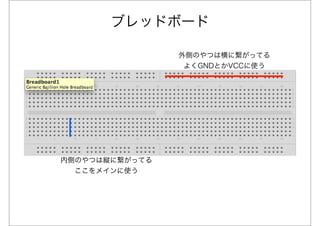

16. ブレッドボード
外側のやつは横に繋がってる
よくGNDとかVCCに使う
内側のやつは縦に繋がってる
ここをメインに使う

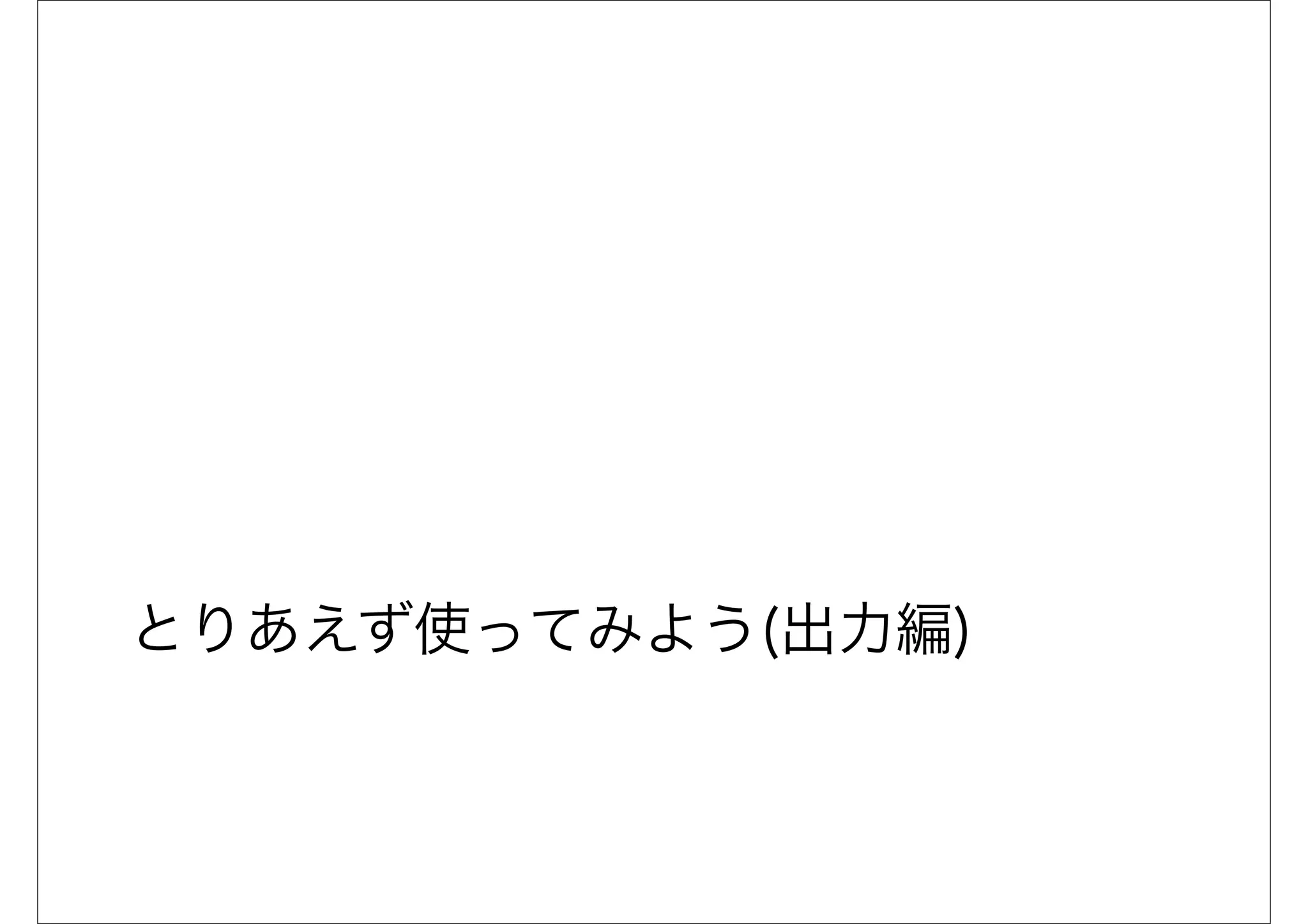

17. とりあえず使ってみよう(出力編)

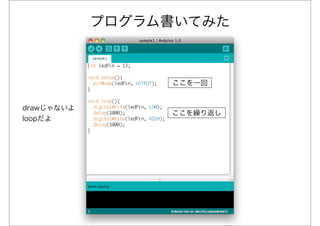

18. プログラム書いてみた
ここを一回
drawじゃないよ
ここを繰り返し
loopだよ

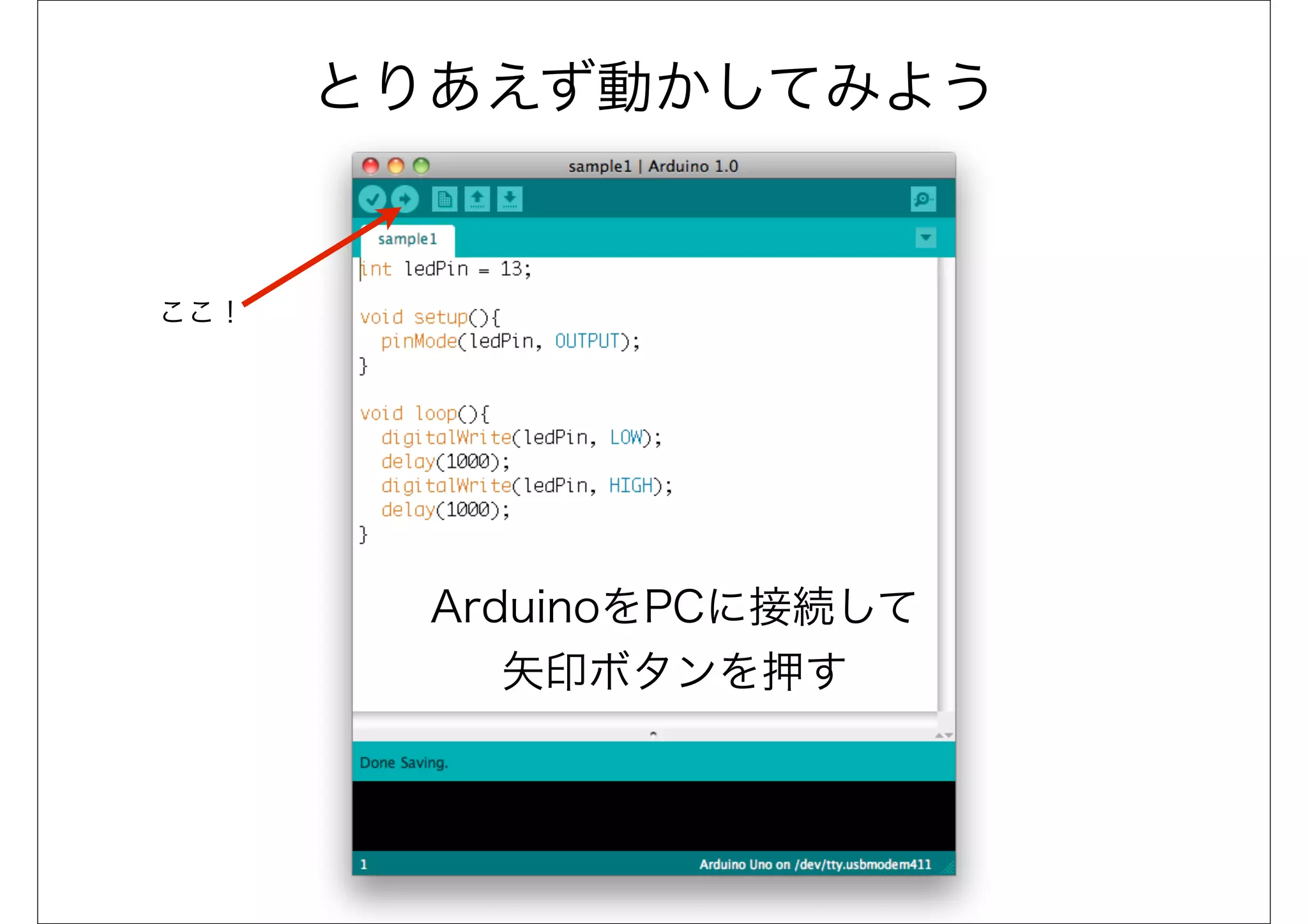

19. とりあえず動かしてみよう
ここ！
ArduinoをPCに接続して
矢印ボタンを押す

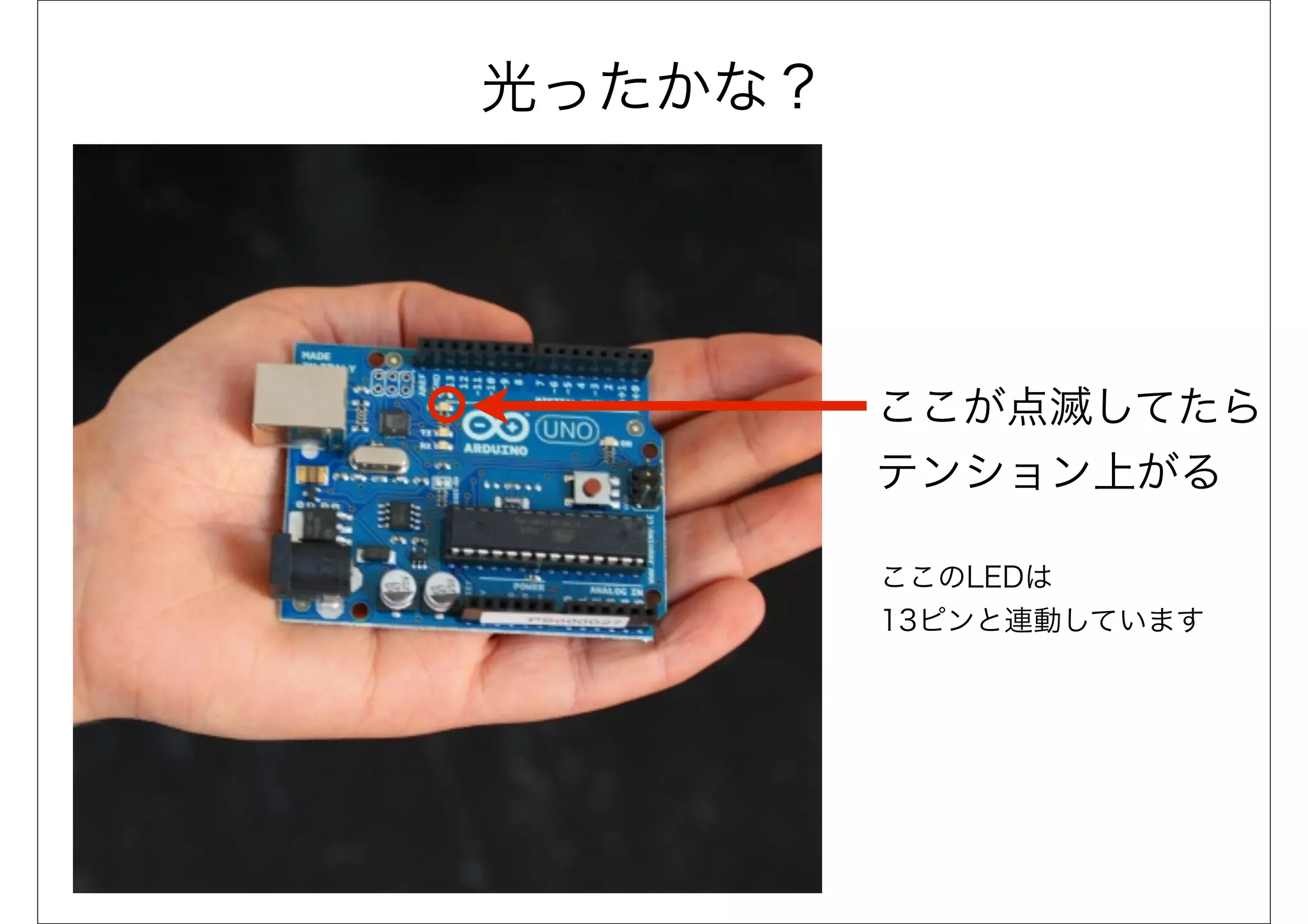

20. 光ったかな？
ここが点滅してたら
テンション上がる
ここのLEDは
13ピンと連動しています

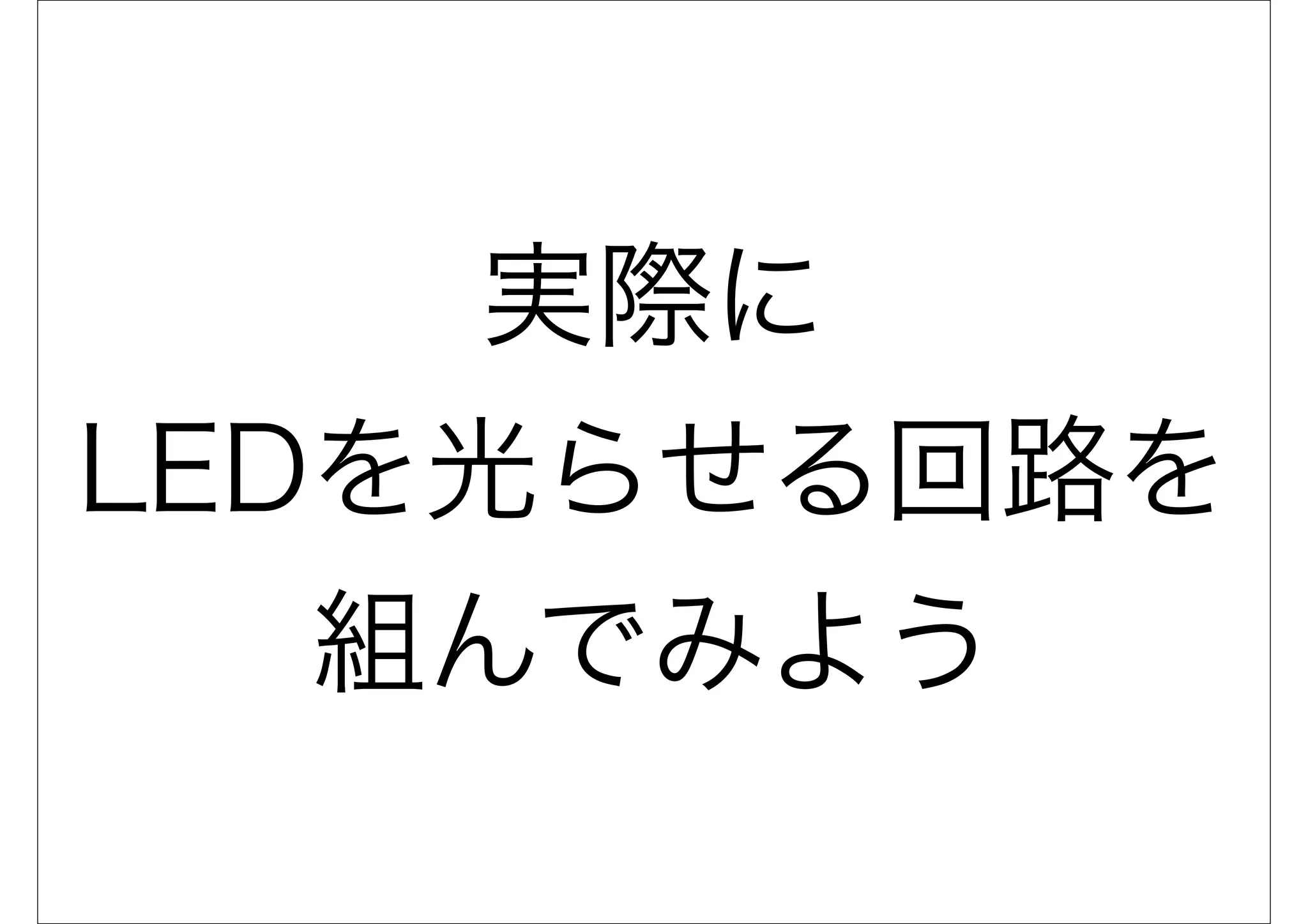

21. 実際に
LEDを光らせる回路を
組んでみよう

22. と、その前に

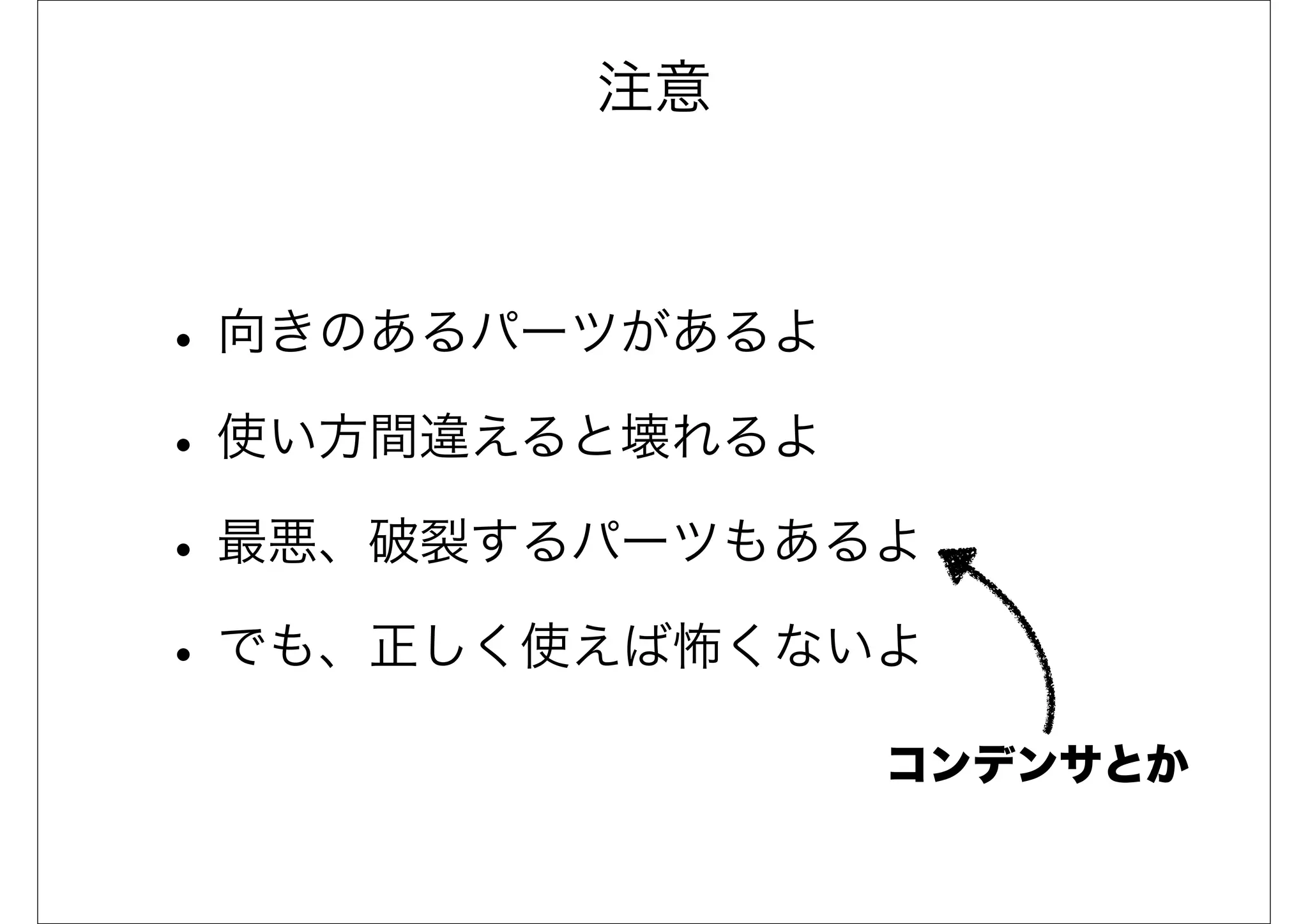

23. 注意
• 向きのあるパーツがあるよ
• 使い方間違えると壊れるよ
• 最悪、破裂するパーツもあるよ
• でも、正しく使えば怖くないよ
コンデンサとか

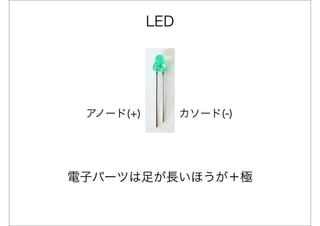

24. LED
アノード(+) カソード(-)
電子パーツは足が長いほうが＋極

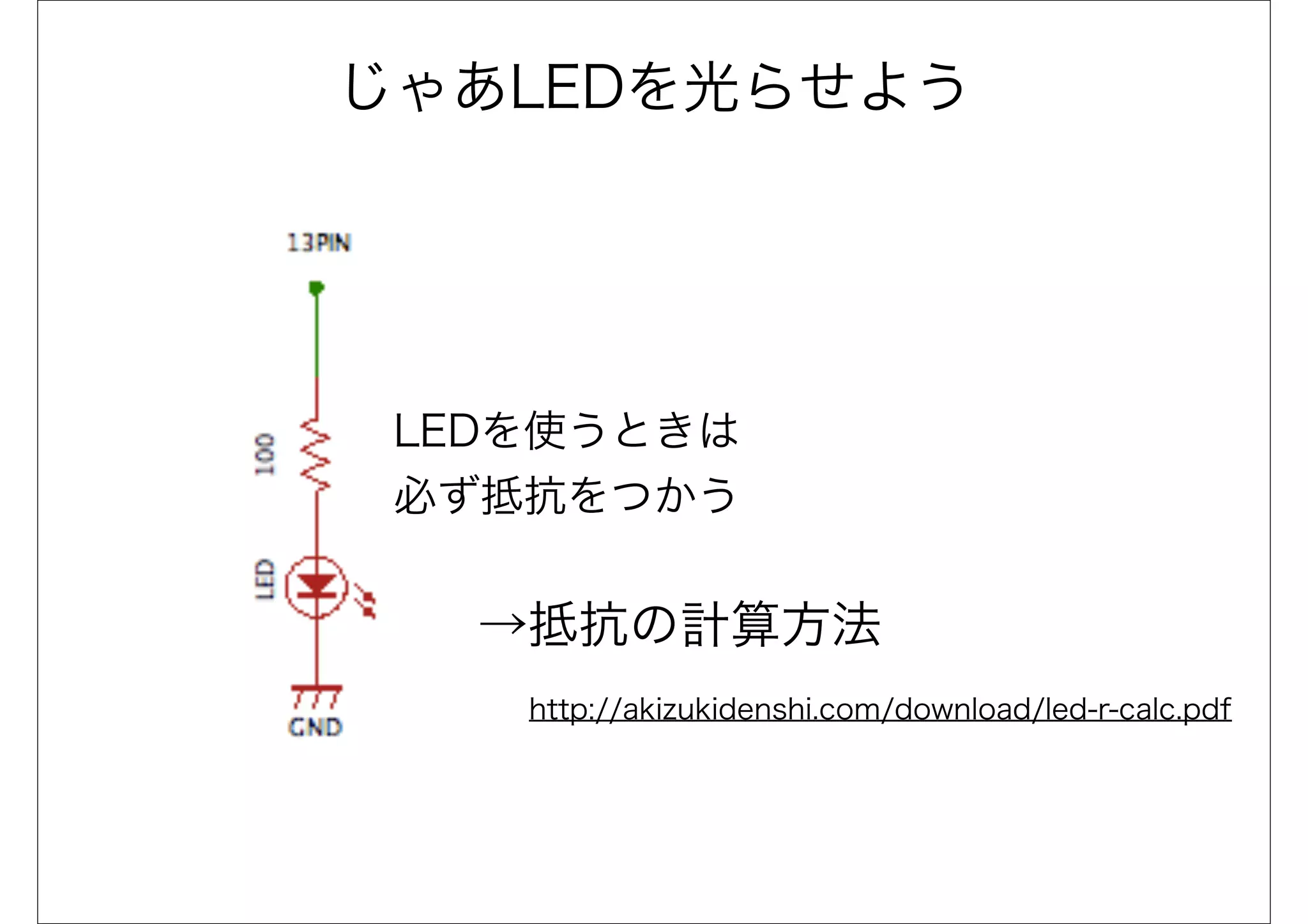

25. じゃあLEDを光らせよう
LEDを使うときは
必ず抵抗をつかう
→抵抗の計算方法
http://akizukidenshi.com/download/led-r-calc.pdf

26. 出力編まとめ
Arduinoのプログラムって
だいたいこんなもん

27. とりあえず使ってみよう(入力編)

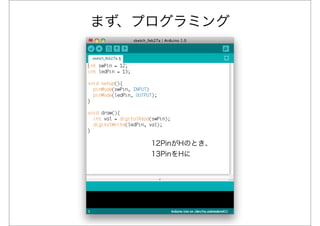

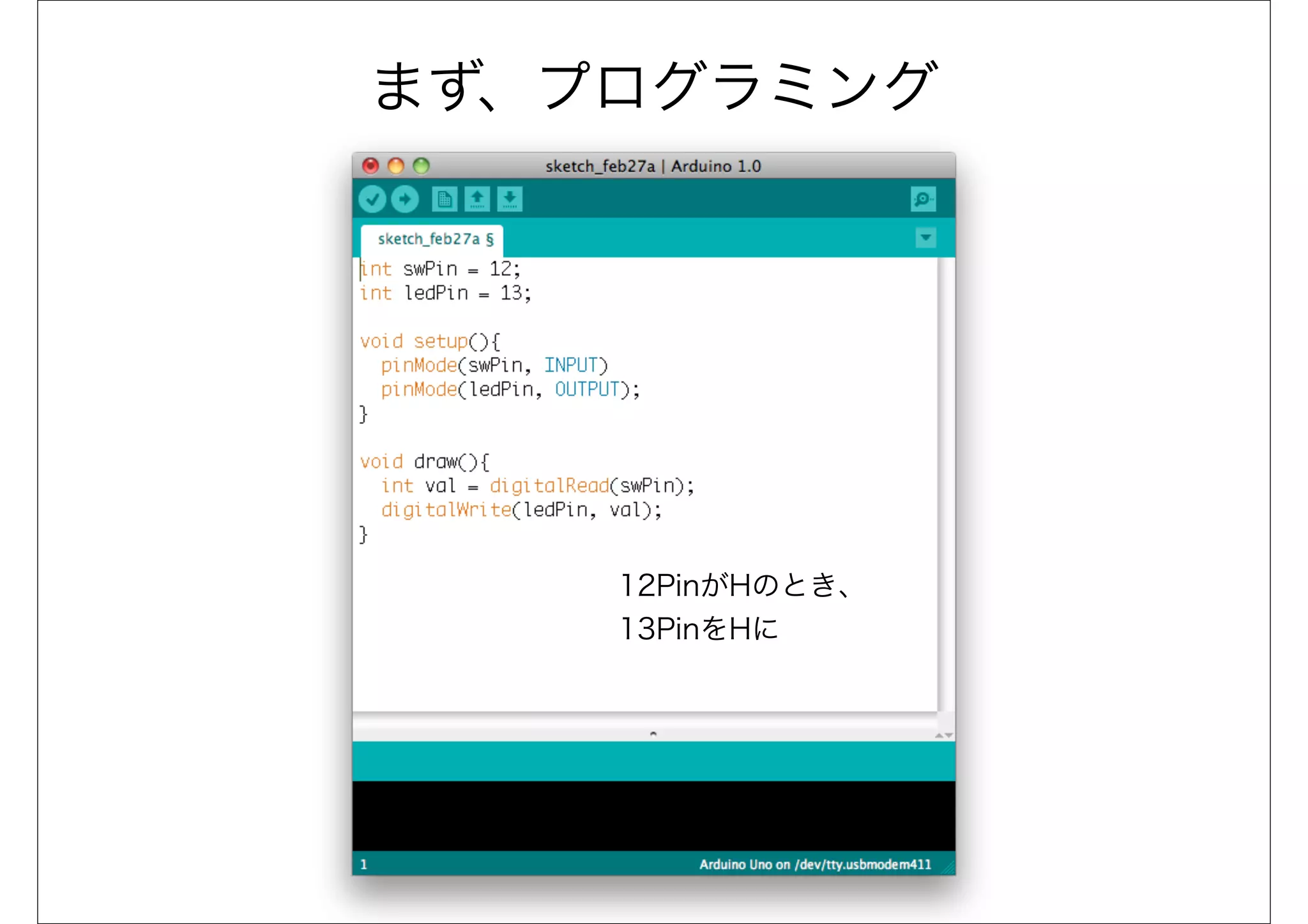

28. まず、プログラミング
12PinがHのとき、
13PinをHに

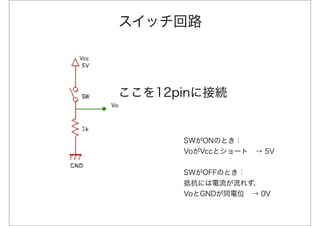

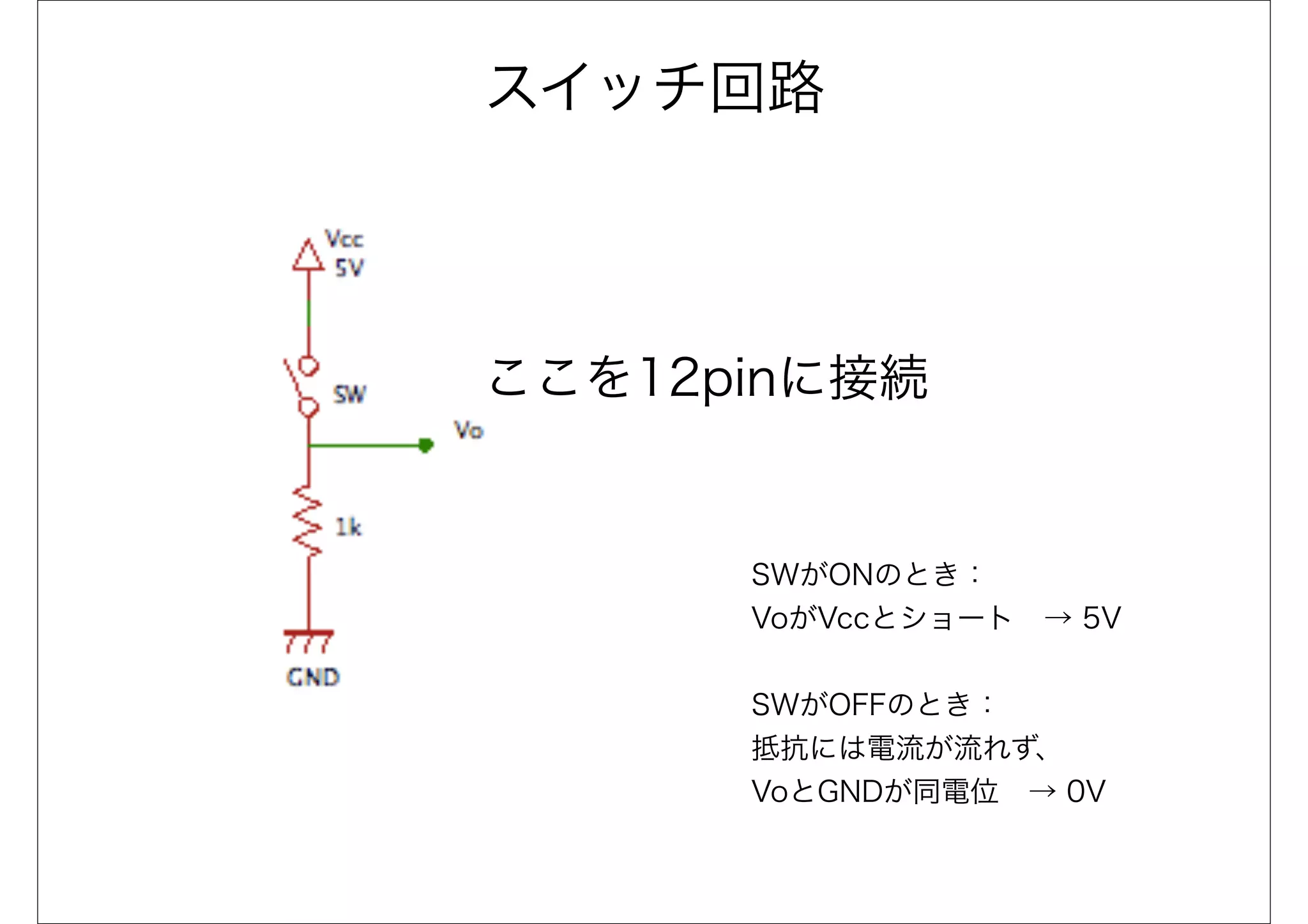

29. スイッチ回路
ここを12pinに接続
SWがONのとき：
VoがVccとショート → 5V
SWがOFFのとき：
抵抗には電流が流れず、
VoとGNDが同電位 → 0V

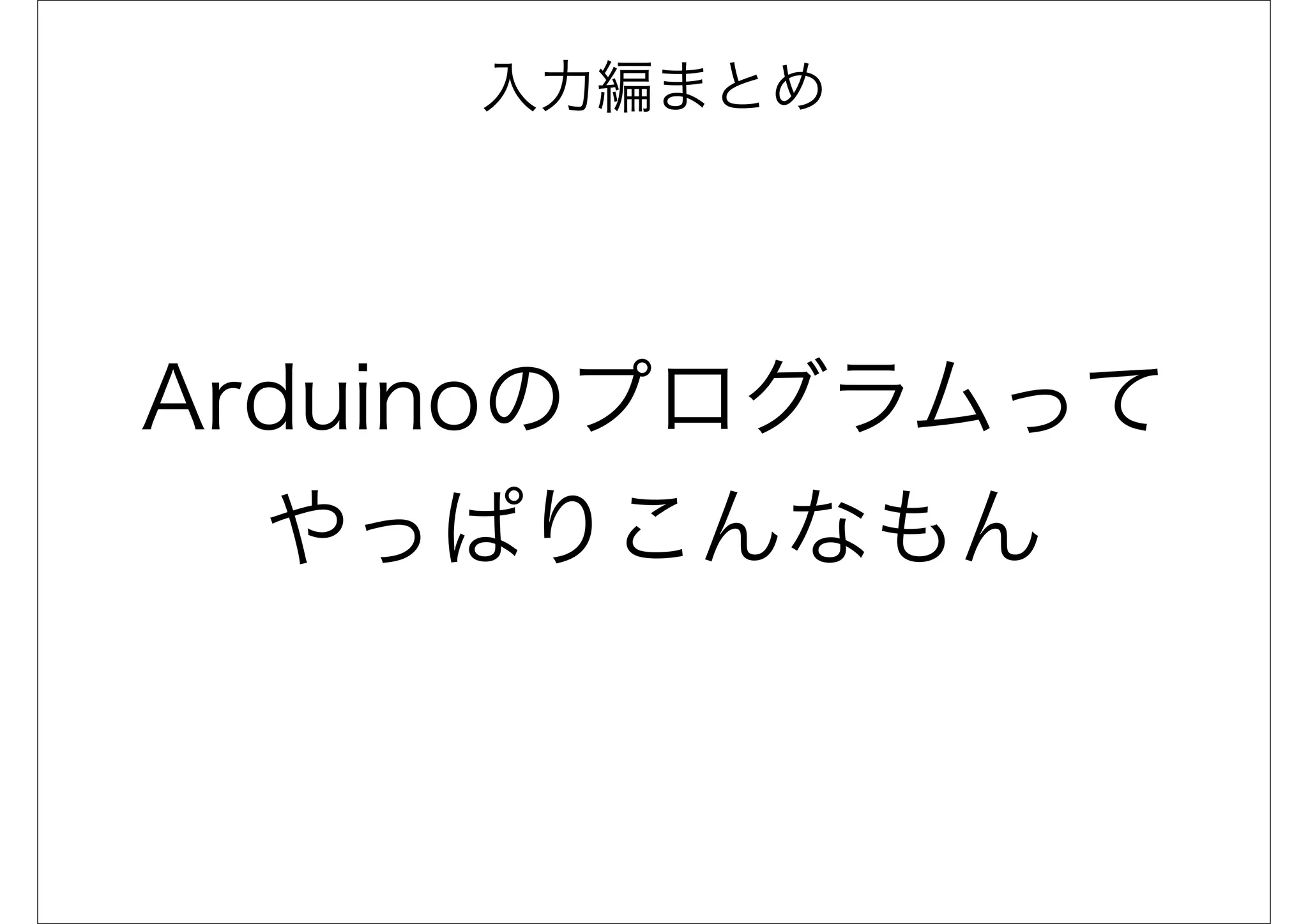

30. 入力編まとめ
Arduinoのプログラムって
やっぱりこんなもん
