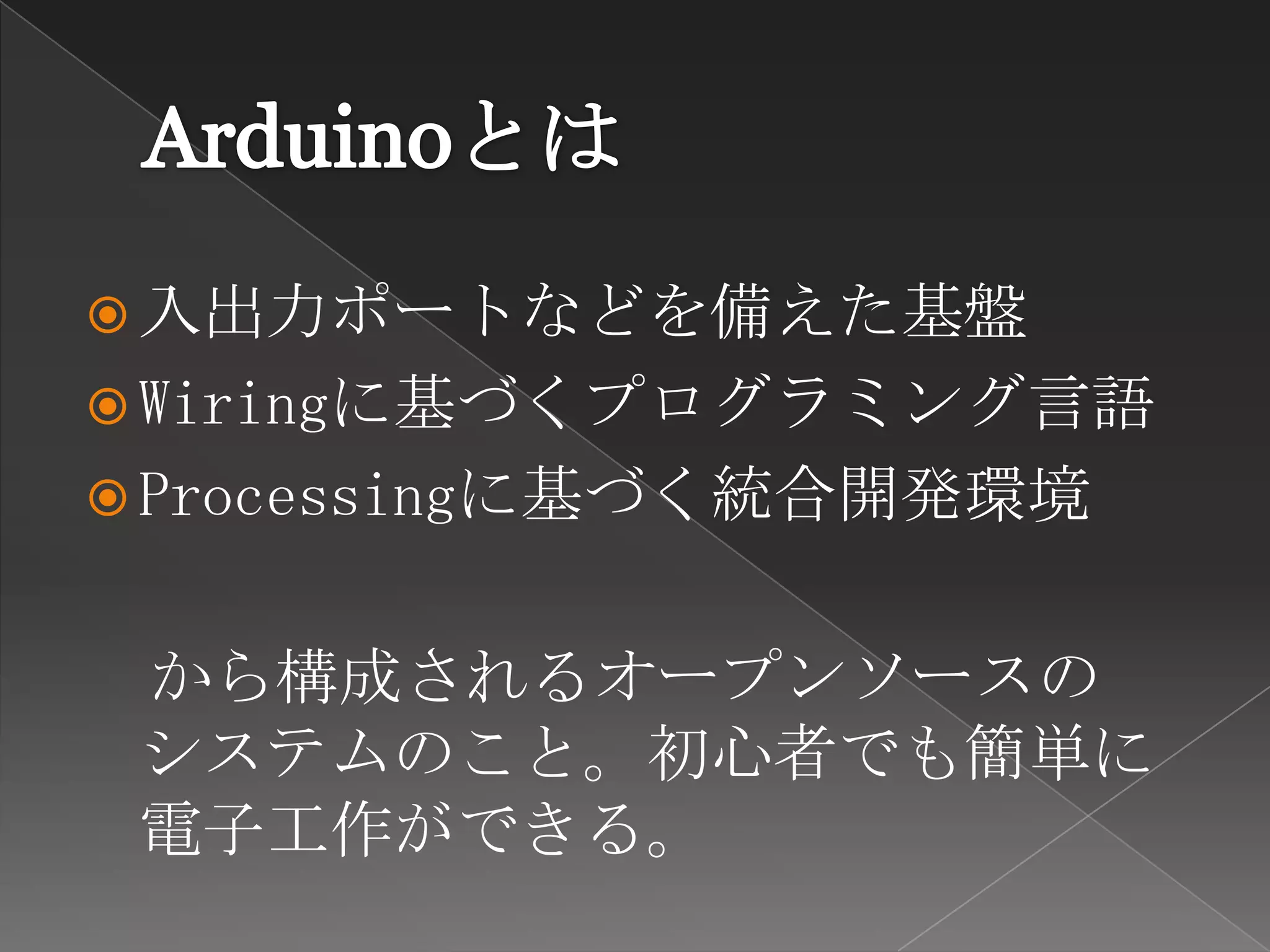

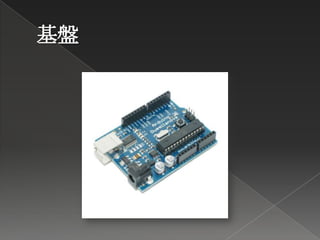

2.  入出力ポートなどを備えた基盤
 Wiringに基づくプログラミング言語
 Processingに基づく統合開発環境
から構成されるオープンソースの
システムのこと。初心者でも簡単に
電子工作ができる。

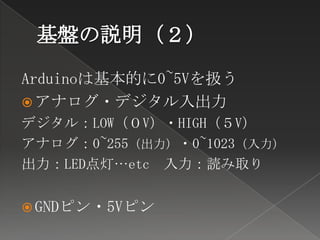

5. Arduinoは基本的に0~5Vを扱う
 アナログ・デジタル入出力
デジタル：LOW（０V）・HIGH（５V）
アナログ：0~255（出力）・0~1023（入力）
出力：LED点灯…etc 入力：読み取り
 GNDピン・5Vピン

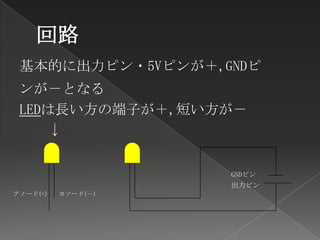

6. 基本的に出力ピン・5Vピンが＋,GNDピ
ンが－となる
LEDは長い方の端子が＋,短い方が－
↓
GNDピン
出力ピン
アノード(+) カソード(－)

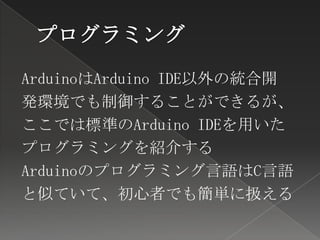

7. ArduinoはArduino IDE以外の統合開
発環境でも制御することができるが、
ここでは標準のArduino IDEを用いた
プログラミングを紹介する
Arduinoのプログラミング言語はC言語
と似ていて、初心者でも簡単に扱える

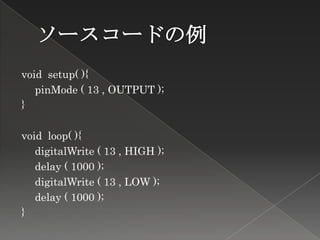

8. void setup( ){
pinMode ( 13 , OUTPUT );
}
void loop( ){
digitalWrite ( 13 , HIGH );
delay ( 1000 );
digitalWrite ( 13 , LOW );
delay ( 1000 );
}

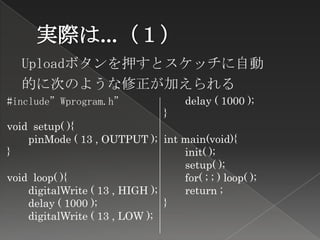

10. Uploadボタンを押すとスケッチに自動
的に次のような修正が加えられる
#include”Wprogram.h” delay ( 1000 );
}
void setup( ){
pinMode ( 13 , OUTPUT ); int main(void){
} init( );
setup( );
void loop( ){ for( ; ; ) loop( );
digitalWrite ( 13 , HIGH ); return ;
delay ( 1000 ); }
digitalWrite ( 13 , LOW );

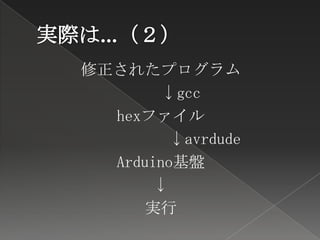

11. 修正されたプログラム
↓gcc
hexファイル
↓avrdude
Arduino基盤
↓
実行

12. LED以外にもさまざまな部品を買って
Arduinoで動かすことができる
（例）
・モータ ・スピーカー
・センサ（温度・光・加速度・赤外線…）
・Xbee Shield ・Ethernet Shield
・タッチパネルスクリーン
…etc

13.  イルミネーション（LED）
 色んなセンサ
 他機器との通信
 ねぎを振らせる（モータ）
