Документ описывает процесс создания квадратного отверстия в параллелепипеде с размерами 20х20 мм, включая построение чертежей в различных проекциях. Указаны шаги для определения симметрии, а также шриховки плоскостей в изометрии. В документе содержатся детали о проектировании и визуализации элементов чертежа.

1. Z
Z
X
X УУ
У
V
V
W
W
H
H
1.Находим центр передней грани параллелепипеда
(эта грань обозначена на чертеже зеленым цветом).
2.Строим по центру квадрат, сторона которого
равна 20мм

2. Z
Z
X
X УУ
У
V
V
W
W
H
H
1.Находим центр дальней грани параллелепипеда
(эта грань обозначена на чертеже зеленым цветом).
2.Строим по центру квадрат, сторона которого
равна 20мм

3. Z
Z
X
X УУ
У
V
V
W
W
H
H

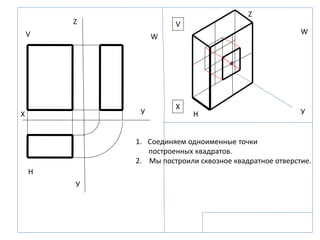

1. Соединяем одноименные точки
построенных квадратов.
2. Мы построили сквозное квадратное отверстие.

4. Z
Z
X
X УУ
У
V
V
W
W
H
H
Строим отверстие на чертеже «ТРИ ВИДА»:
1. На виде спереди – это будет квадрат (20х20мм).
2. При помощи линий проекционной связи строим
отверстие на виде сверху и виде слева.

5. Z
Z
X
X УУ
У
V
V
W
W
H
H

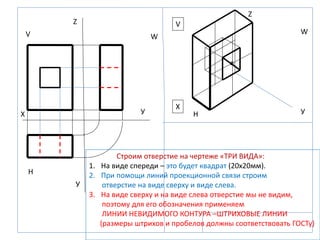

Строим отверстие на чертеже «ТРИ ВИДА»:
1. На виде спереди – это будет квадрат (20х20мм).
2. При помощи линий проекционной связи строим
отверстие на виде сверху и виде слева.
3. На виде сверху и на виде слева отверстие мы не видим,
поэтому для его обозначения применяем
ЛИНИИ НЕВИДИМОГО КОНТУРА –ШТРИХОВЫЕ ЛИНИИ
(размеры штрихов и пробелов должны соответствовать ГОСТу)

6. Z
Z
X
X УУ
У
V
V
W
W
H

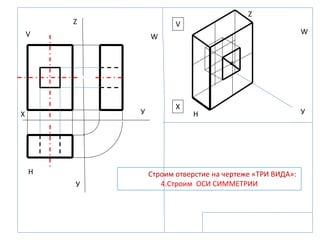

H Строим отверстие на чертеже «ТРИ ВИДА»:
4.Строим ОСИ СИММЕТРИИ

7. Z
Z
X
X УУ
У
V
V
W
W
H
H Строим ВЫРЕЗ на чертеже «»ИЗОМЕТРИЯ:
1. Отверстие расположено в плоскости V,
поэтому секущие плоскости должны быть // осям X и Y.

8. Z
Z
X
X УУ
У
V
V
W
W
H
H Строим ВЫРЕЗ на чертеже «»ИЗОМЕТРИЯ:
Такие же линии строим на втором прямоугольнике.

9. Z
Z
X
X УУ
У
V
V
W
W
H
H Строим ВЫРЕЗ на чертеже «»ИЗОМЕТРИЯ:
Соединяем одноименные точки

10. Z
Z
X
X УУ
У
V
V
W
W
H
H Строим ВЫРЕЗ на чертеже «»ИЗОМЕТРИЯ:
1.Определяем положение в пространстве плоскости,
которую необходимо заштриховать.
2.Отмеченная плоскость // плоскости Н

11. Z
Z
X
X УУ
У
V
V
W
W
H
H Строим ВЫРЕЗ на чертеже «»ИЗОМЕТРИЯ:
1.Определяем положение в пространстве плоскости,
которую необходимо заштриховать.
2.Отмеченная плоскость // плоскости Н.
3. При помощи треугольника определяем направление штриховки

12. Z
Z
X
X УУ
У
V
V
W
W
H
H Строим ВЫРЕЗ на чертеже «»ИЗОМЕТРИЯ:
1.Определяем положение в пространстве плоскости,
которую необходимо заштриховать.
2.Отмеченная плоскость // плоскости Н.
3. При помощи треугольника определяем направление штриховки.
4. Выполняем штриховку при помощи линейки и треугольника.

13. Z
Z
X
X УУ
У
V
V
W
W
H

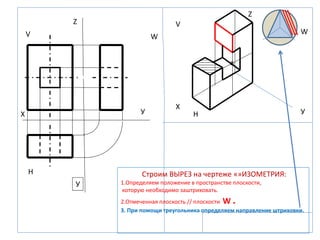

H Строим ВЫРЕЗ на чертеже «»ИЗОМЕТРИЯ:
1.Определяем положение в пространстве плоскости,
которую необходимо заштриховать.
2.Отмеченная плоскость // плоскости W .
3. При помощи треугольника определяем направление штриховки.

14. Z
Z
X
X УУ
У
V
V
W
W
H
H Строим ВЫРЕЗ на чертеже «»ИЗОМЕТРИЯ:
1.Определяем положение в пространстве плоскости,
которую необходимо заштриховать.
2.Отмеченная плоскость // плоскости W .
3. При помощи треугольника определяем направление штриховки.
4. Выполняем штриховку при помощи линейки и треугольника.

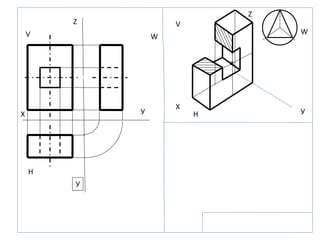

15. Z
Z
X
X УУ
У
V
V
W
W
H
H
