Документ содержит инструкции по построению изометрических проекций параллелепипедов трех различных размеров. Указаны подробные шаги, включая нанесение отрезков по осям и соединение вертикальных лучей. Чертежи обозначены как no4, no5 и no6 с соответствующими размерами.

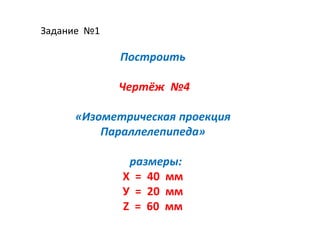

2. Задание №1
Построить
Чертёж №4
«Изометрическая проекция
Параллелепипеда»
размеры:
Х = 40 мм
У = 20 мм
Z = 60 мм

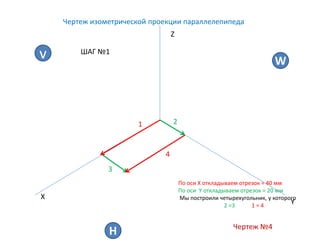

3. Чертеж изометрической проекции параллелепипеда
v
H
W
X
Y
Z
Чертеж №4
1 2
3
4
По оси Х откладываем отрезок = 40 мм
По оси Y откладываем отрезок = 20 мм
Мы построили четырехугольник, у которого
2 =3 1 = 4
ШАГ №1

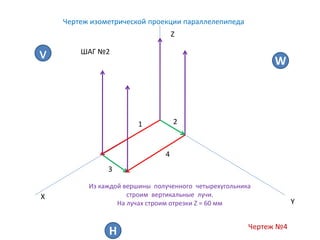

4. Чертеж изометрической проекции параллелепипеда
v
H
W
X
Y
Z
Чертеж №4
1 2
3
4
Из каждой вершины полученного четырехугольника
строим вертикальные лучи.
На лучах строим отрезки Z = 60 мм
ШАГ №2

5. Чертеж изометрической проекции параллелепипеда
v
H
W
X
Y
Z
Чертеж №4
ШАГ №3
Соединяем верхние концы отрезков на вертикальных лучах

6. Чертеж изометрической проекции параллелепипеда
X
Y
Z
Чертеж №4
ШАГ №5
Обводим изображение
геометрического тела
толстой сплошной линией
Вот так должен выглядеть ВАШ чертеж
W
H
V

7. 2. Построить по схеме построения чертежа №4
Чертёж №5
« Параллелепипед с размерами Х=40 мм
У=60 мм
Z=20 мм.
3. Построить по схеме построения чертежа №4
Чертёж №6
«Параллелепипед с размерами х = 20мм
у = 60 мм
z = 40 мм

8. Чертеж изометрической проекции параллелепипеда
X
Y
Z
Чертеж №5
W
H
V

9. Чертеж изометрической проекции параллелепипеда
X
Y
Z
Чертеж №6
W
H
V
