графика2
- 1. МЕТОДЫ ПРОЕЦИРОВАНИЯ Параллельное ицентральное проецирование
- 2. • Проецированием называютпроцесс получения изображения предмета на плоскости – бумаге, доске, асфальте. • Получающееся при этом изображение называют проекцией. а- плоскость проекций А- проецируемая точка А1- проекция точки А АА1- проецирующий луч
- 3.
- 4. SS Метод центрального проецирования Источниксвета Предмет Проецирующие лучи Плоскость проекции Проекция предмета
- 5.
- 6.
- 7.
- 8.
- 9. Параллельно-прямоугольный метод проецирования являетсяосновным способом, используемым для построения изображений на чертежах. ТРЕХМЕРНОЕ ПРОСТРАНСТВО • H-горизонтальная плоскость проекций • V- фронтальная плоскость проекций • W-профильная плоскость проекций • X, Y, Z – оси координат
- 10. Изображения • Все чертежиизделий должны выполняться по методу параллельно- прямоугольного проецирования, в котором за плоскости проекций принимают шесть граней куба, совмещая которые с плоскостью можно получить шесть проекций предмета. • Согласно ГОСТ 2.305-68, изображения подразделяются на: виды, разрезы, сечения.
- 11. Виды • ВидВид -изображение обращенной к наблюдателю видимой части поверхности предмета. • Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. • Количество видов должно быть наименьшим, но обеспечивающим полное представление о предмете.
- 13.
- 17.
- 18.
- 20.
- 21.
- 23.
- 24.
- 25.
- 27. Проецирование на 1плоскость проекций
- 28. Проецирование на 1плоскость проекций
- 29. Проецирование на 2плоскости проекций
- 30. Проецирование на 2плоскости проекций
- 31. Проецирование на 2плоскости проекций
- 32. Проецирование на 3плоскости проекций
- 33. Проецирование на 3плоскости проекций
- 34. Проецирование на 3плоскости проекций
- 35. ПОСТРОЕНИЕ ПРОЕКЦИЙ ТОЧКИ ПОКООРДИНАТАМ
- 36. АКСОНОМЕТРИЧЕСКАЯ ПРОЕКЦИЯ ТОЧКИ А •А – проецируемая точка А • а - проекция точки А на горизонтальную плоскость • а‘- проекция точки А на фронтальную плоскость • а'‘- проекция точки А на профильную плоскость
- 37. КОМПЛЕКСНЫЙ ЧЕРТЕЖ ТОЧКИА а - проекция точки А на горизонтальную плоскость • а‘- проекция точки А на фронтальную плоскость • а'‘- проекция точки А на профильную плоскость
- 38. УПРАЖНЕНИЕ 1. Построить комплексныйчертеж и аксонометрию точки А (30, 40, 20); 2. На этих же чертежах построить точку В (15, 20, 40). Соединить точки и соответствующие проекции. 3. Построить комплексные чертежи и аксонометрии пар точек: С (10, 30, 30) и D (40,30,30)
- 39. Положение прямых впространстве • Проекция прямой – всегда прямая или точка. • Прямая, наклонная ко всем плоскостям проекций, называется прямой общего положения. • Прямая, параллельная двум плоскостям проекций и перпендикулярная третьей, называется проецирующей. • Прямая, параллельная одной плоскости проекций, а к двум другим направленная под углом, называется прямой уровня.
- 40. УПРАЖНЕНИЕ 1. Определите какимипрямыми являются прямые АВ, СD, EF, построенные на прошлом занятии. Подпишите их названия. 2. Достройте и подпишите недостающие прямые частного положения.
- 41.
- 42.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48. Положение плоскостей впространстве • Плоскость, не параллельная и не перпендикулярная ни одной из плоскостей проекций, называется плоскостью общего положения. • П1, П2, П3 – плоскости проекций • Р - плоскость частного положения; • РП1, РП2, РП3 – следы плоскости Р • PX, PY, PZ – точки схода
- 49.
- 50. Положение плоскостей в пространстве •Плоскость, перпендикулярная к двум плоскостям проекций и параллельная третьей, называется плоскостью уровня. • Плоскость, перпендикулярная одной плоскости проекций и расположенная под углом не равным 90º к двум другим, называется проецирующей.
- 51.
- 52.
- 53. Положение плоскостей в пространстве •УПРАЖНЕНИЕ. Самостоятельно проанализируйте положение и постройте комплексные чертежи и аксонометрии горизонтальной и профильной плоскостей.
- 54.
- 55.
- 56.
- 57.

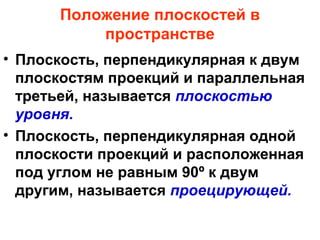

- 58. Положение плоскостей в пространстве •Плоскость, перпендикулярная к двум плоскостям проекций и параллельная одной из них, называется плоскостью уровня. • Плоскость, перпендикулярная одной плоскости проекций и расположенная под углом не равным 90º к двум другим, называется проецирующей.

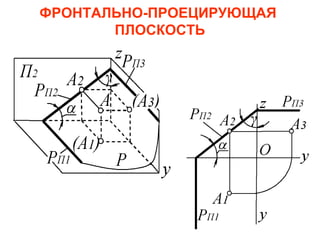

- 59.
- 60. Положение плоскостей в пространстве •УПРАЖНЕНИЕ. Самостоятельно проанализируйте положение и постройте комплексные чертежи и аксонометрии горизонтально- проецирующей и профильно- проецирующей плоскостей.
- 61.
- 62.
- 63.
- 64. Геометрические тела • Тело– часть пространства, ограниченная со всех сторон поверхностью. • Грань – плоская поверхность, ограниченная ребрами. • Ребро – линия пересечения двух соседних граней между собой. • Вершина – место соединения ребер и граней между собой • Основание – элемент, располагаемый параллельно горизонтальной плоскости проекции
- 65. Геометрические тела • Многогранник– тело, ограниченное плоскими многоугольниками • Призма – многогранник, две грани которого конгруэнтны (параллельны и одинаковы между собой), а остальные пересекаются по параллельным прямым

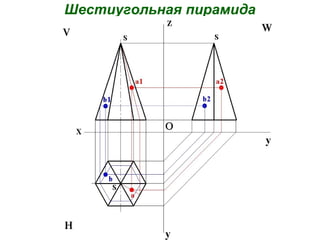

- 66. Геометрические тела • Пирамида– многогранник, одна грань которого, называемая основанием есть многоугольник, а остальные грани треугольники с общей вершиной
- 67.
- 68.
- 69.
- 70. ТЕЛА ВРАЩЕНИЯ • Цилиндрическаяповерхность – поверхность, образованная прямой АВ, перемещающейся в пространстве параллельно данной прямой и пересекающей при этом кривую линию МN АВ- образующая MN- направляющая
- 71. ТЕЛА ВРАЩЕНИЯ • Цилиндр– тело, ограниченное цилиндрической поверхностью и двумя параллельными плоскостями, называемыми основаниями. Основания цилиндра – это конгруэнтные круги.
- 72. ТЕЛА ВРАЩЕНИЯ • Конус– тело, ограниченное частью конической поверхности, расположенной по одну сторону от вершины, и плоскостью, пересекающей все образующие по ту же сторону от вершины.
- 73.
- 74.
- 75.
- 76. УПРАЖНЕНИЕ 1. В тетрадипостроить геометрические тела в соответствии с вариантом задания к графической работе 5 2. По заданию преподавателя построить недостающие проекции точек на геометрических телах в соответствии с вариантом задания к графической работе 5.
- 77. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ. АКСОНОМЕТРИЯ ГЕОМЕТРИЧЕСКИХ ФИГУР, ТЕЛВРАЩЕНИЯ. ГОСТ 2.317 - 79 переиздание (ноябрь 1987г.) г. Изменение №1, утвержденным в августе 1980г. (СТ СЭВ 1979 - 79)
- 78.
- 79.
- 80. ПРАВИЛА ПОСТРОЕНИЯ АКСОНОМЕТРИЙ 1.Любому чертежу в аксонометрических проекциях должен предшествовать чертеж, выполненный в ортогональных проекциях 2. Ось Z всегда проецируется вертикально
- 81. ПРАВИЛА ПОСТРОЕНИЯ АКСОНОМЕТРИЙ 3. Всеизмерения и построения выполняются только по осям или линиям, параллельным осям. 4. Все прямые линии, параллельные между собой или параллельные осям симметрии на ортогональном чертеже, остаются параллельными в аксонометрии
- 82.
- 83.
- 84.
- 85.
- 86.
- 87. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ ПЛОСКИХ ФИГУР Косоугольнаядиметрическая проекция
- 88.
- 89.
- 90.
- 91.
- 92.
- 93.

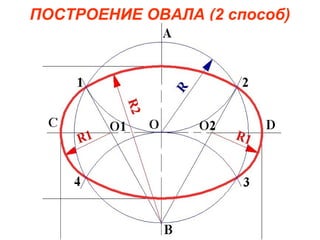

- 94. ПОСТРОЕНИЕ ОВАЛА (2способ)
- 95. ПОСТРОЕНИЕ ОВАЛА (2способ)
- 96. ПОСТРОЕНИЕ ОВАЛА (2способ)
- 97.
- 98.
- 99. УПРАЖНЕНИЕ 1. В тетрадипостроить овал в фронтальной и профильной плоскостях. 2. В тетради построить аксонометрических проекции тел вращения по ортогональным видам.
- 100. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ ГРАННЫХ ТЕЛ. ПОСТРОЕНИЕПРОЕКЦИЙ ТОЧЕК, ПРИНАДЛЕЖАЩИХ БОКОВОЙ ПОВЕРХНОСТИ ГЕОМЕТРИЧЕСКИХ ТЕЛ В АКСОНОМЕТРИИ.
- 101.
- 102. ПРОЕКЦИИ ТОЧЕК НАПОВЕРХНОСТИ ЦИЛИНДРА
- 103. ПРОЕКЦИИ ТОЧЕК НАПОВЕРХНОСТИ КОНУСА
- 104. ПРОЕКЦИИ ТОЧЕК НАПОВЕРХНОСТИ КОНУСА
- 105. УПРАЖНЕНИЕ 1. В тетрадипостроить аксонометрические проекции гранных тел по ортогональным видам в соответствии с вариантом индивидуальных заданий к графической работе 5. 2. По заданию преподавателя построить недостающие проекции точек, принадлежащих боковой поверхности геометрических тел
- 106. • Графическая работа№5 «Построение ортогональных проекций группы геометрических тел» • Графическая работа №6 «Аксонометрическая проекция группы геометрических тел» • Два формата А3. • Масштаб 1:1
- 107.
- 108.
- 109.
- 110.
- 111.
- 112. РАЗРЕЗ • РАЗРЕЗ –изображение, полученное при мысленном рассечении детали одной или несколькими секущими плоскостями. • На разрезе изображают то, что попало в секущую плоскость и расположено за ней • В зависимости от положения секущей плоскости разрезы делят на: - горизонтальные - продольные - вертикальные - поперечные - наклонные
- 113. РАЗРЕЗ • В зависимостиот числа секущих плоскостей разрезы делят на: - простые (одна секущая плоскость) - сложные (несколько секущих плоскостей) • При выполнении разреза линии внутреннего контура (штриховые) становятся видимыми и изображаются сплошными основными • Штриховку выполняют сплошной тонкой под углом 45º. Расстояние между линиями 2…3мм
- 114.
- 115.
- 116.
- 117.
- 118. РАЗРЕЗ • Положение секущихплоскостей разрезов, которые не совпадают с плоскостями симметрии детали, обозначают линиями сечений, выполняемыми разомкнутой линией. Толщина от S до 1,5S, длина штрихов 8… 20мм. • Направление взгляда указывают стрелками, наносимыми на расстоянии 2-3мм от внешнего конца
- 119. РАЗРЕЗ • Около каждойстрелки, со стороны выступающего за них на 2-3 мм внешнего конца штриха линии сечения, наносится одна и та же прописная буква русского алфавита. • Буква должна быть крупнее, чем цифры на чертеже. • Надпись над разрезом содержит две буквы, которыми обозначена секущая плоскость, написанные через тире. Например А-А, Б-Б
- 120.
- 121.
- 122.
- 123. РАЗРЕЗ • Если разрезповорачивают, к надписи над разрезом добавляют знак «повернуто».
- 124.
- 125.
- 126.
- 127.
- 128.
- 129. СОЕДИНЕНИЕ ЧАСТИ ВИДАИ РАЗРЕЗА • Применяют для симметричных фигур • Границей между видом и разрезом является ось симметрии • Разрез показывают на правой стороне изображения • Линии невидимого контура на виде не показывают
- 130. СОЕДИНЕНИЕ ЧАСТИ ВИДАИ РАЗРЕЗА Если с осью симметрии совпадает ребро, то вид от разреза отделяют сплошной тонкой волнистой линией. ВНЕШНЕЕ РЕБРО
- 131. СОЕДИНЕНИЕ ЧАСТИ ВИДАИ РАЗРЕЗА Если с осью симметрии совпадает ребро, то вид от разреза отделяют сплошной тонкой волнистой линией. ВНУТРЕННЕЕ РЕБРО

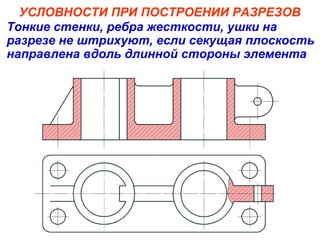

- 132. УСЛОВНОСТИ ПРИ ПОСТРОЕНИИРАЗРЕЗОВ Тонкие стенки, ребра жесткости, ушки на разрезе не штрихуют, если секущая плоскость направлена вдоль длинной стороны элемента
- 133. УСЛОВНОСТИ ПРИ ПОСТРОЕНИИРАЗРЕЗОВ Тонкие стенки, ребра жесткости, ушки на разрезе не штрихуют, если секущая плоскость направлена вдоль длинной стороны элемента
- 134. УСЛОВНОСТИ ПРИ ПОСТРОЕНИИРАЗРЕЗОВ ПРИ ВЫДЕЛЕНИИ НА ЧЕРТЕЖЕ ПЛОСКИХ ПОВЕРХНОСТЕЙ ПРЕДМЕТА, ПРОВОДЯТ ДИАГОНАЛИ СПЛОШНЫМИ ТОНКИМИ ЛИНИЯМИ
- 135. ОСОБЕННОСТИ НАНЕСЕНИЯ РАЗМЕРОВ • РАЗМЕРЫ ВНЕШНЕЙ ФОРМЫ ДЕТАЛИНАНОСЯТ СО СТОРОНЫ ВИДА • ВНУТРЕННЕЙ- СО СТОРОНЫ РАЗРЕЗА
- 136.
- 137. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ • Разрезызаштриховывают тонкими параллельными прямыми линиями под углом 60º к горизонтальной прямой. • В аксонометрических проекциях спицы колес, ребра жесткости, тонкие стенки, перегородки и подобные элементы, попавшие в разрез, штрихуют.
- 138.
- 139.
- 140.
- 141.
- 142.
- 143.
- 144.
- 145.
- 146. • Графическая работа№7 «Построение комплексного чертежа модели с разрезом. Аксонометрическая проекция модели с вырезом ¼» • Формат А3. • Масштаб 1:1
- 147.
- 148.
- 149. КОНТРОЛЬНАЯ РАБОТА №1 «КОМПЛЕКСНЫЙЧЕРТЕЖ И АКСОНОМЕТРИЧЕСКАЯ ПРОЕКЦИЯ МОДЕЛИ»
- 150.
- 151. ОСНОВНЫЕ СВЕДЕНИЯ ОСЕЧЕНИЯХ • Сечение – изображение фигуры, полученное при мысленном рассечении предмета одной или несколькими секущими плоскостями. • В отличии от разреза на сечении показывается только то, что попадает непосредственно в секущую плоскость.
- 152. Отличие сечения отразреза
- 153. НАЛОЖЕННЫЕ СЕЧЕНИЯ Наложенные сеченияизображаются непосредственно на изображении предмета. Контур обводят тонкими линиями.
- 154. НАЛОЖЕННЫЕ СЕЧЕНИЯ Для наложенныхнесимметричных сечений положение секущей плоскости указывается линией сечения со стрелками, но буквами не обозначается
- 155. ВЫНЕСЕННЫЕ СЕЧЕНИЯ Может располагатьсяв разрыве изображения предмета, могут быть симметричными и несимметричными. Контур обводят сплошной основной линией.
- 156. ВЫНЕСЕННЫЕ СЕЧЕНИЯ Для несимметричныхсечений в разрыве детали положение секущей плоскости указывается линией сечения со стрелками
- 157.
- 158.
- 159.
- 160.
- 161.

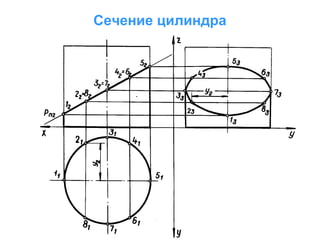

- 162.
- 163.
- 164. СПОСОБЫ ПРЕОБРАЗОВАНИЯ ПРОЕКЦИЙ. ОПРЕДЕЛЕНИЕ НАТУРАЛЬНЫХВЕЛИЧИН ПРЯМЫХ И ГЕОМЕТРИЧЕСКИХ ФИГУР.
- 165.
- 166.
- 167. • Графическая работа№8 «Сечение геометрического тела с соосным сквозным отверстием фронтально-проецирующей плоскостью» • Формат А3. • Масштаб 1:1
- 168.
