Dokumen tersebut membahas tentang Prinsip Bernoulli yang menjelaskan hubungan antara kecepatan dan tekanan dalam aliran fluida. Prinsip ini menyatakan bahwa jika kecepatan meningkat, tekanan akan menurun, dan sebaliknya. Hal ini menjelaskan berbagai fenomena seperti kertas yang melengkung saat udara berhembus dan sayap pesawat yang dapat menghasilkan gaya angkat.

1. Author : Khairi
PRINSIP BERNOULLI

2. Author : Khairi
Pemerhatian : Kertas melengkung ke dalam
Apakah yang menyebabkan fenomena ini terjadi ?
PRINSIP BERNOULLI

3. Author : Khairi
Aliran udara
Halaju tinggi
Tekanan rendah
Halaju rendah
Tekanan tinggi
Perbezaan
tekanan
menghasilkan
daya paduan
Menolak
kertas
ke dalam
PRINSIP BERNOULLI

4. Author : Khairi
PRINSIP BERNOULLI

5. Author : Khairi
PRINSIP BERNOULLI

6. Author : Khairi
Bola mendekati antara satu sama lain
Halaju tinggi
Tekanan rendah
Halaju rendah
Tekanan tinggi
Halaju rendah
Tekanan tinggi
Menolak bola
mendekati
antara satu
sama lain
Perbezaan
tekanan
menghasilkan
daya paduan
PRINSIP BERNOULLI

7. Author : Khairi
PRINSIP BERNOULLI

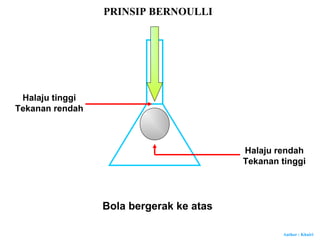

8. Author : Khairi
Bola bergerak ke atas
Halaju tinggi
Tekanan rendah
Halaju rendah
Tekanan tinggi
PRINSIP BERNOULLI

9. Author : Khairi
Prinsip Bernoulli
Jika halaju tinggi,tekanan rendah dan
Jika halaju rendah,tekanan tinggi
V tinggi, P rendah
V rendah, P tinggi
PRINSIP BERNOULLI

10. Author : Khairi
Tiub Bernoulli
V1 V2 V3
P1 P2 P3
V2 > V3 > V1
P1 > P3 > P2
PRINSIP BERNOULLI

11. Author : Khairi
V1 V2 V3
V3 > V2 > V1
P1 P2
P3
P1 > P2 > P3
Tiub Bernoulli
PRINSIP BERNOULLI

12. Author : Khairi
LATIHAN
P Q R
Lukiskan aras air dalam tiub P,Q dan R
Aliran airAliran air
PRINSIP BERNOULLI

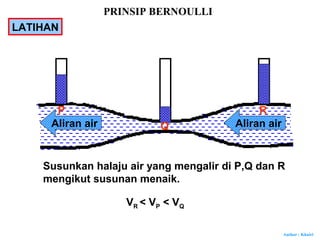

13. Author : Khairi
LATIHAN
P
Q
R
Aliran airAliran air
Susunkan halaju air yang mengalir di P,Q dan R
mengikut susunan menaik.
VR < VP < VQ
PRINSIP BERNOULLI

14. Author : Khairi
LATIHAN
P
Q
R
Aliran airAliran air
PQ < PP < PR
Susunkan tekanan di P,Q dan R mengikut
susunan menaik.
PRINSIP BERNOULLI

15. Author : Khairi
LATIHAN
Aliran air
Lukiskan aras air dalam tiub R,S dan T.
R S T
PRINSIP BERNOULLI

16. Author : Khairi
LATIHAN
Aliran air
Susunkan halaju air di R,S dan T secara menurun.
R S T
VR > VS > VT
PRINSIP BERNOULLI

17. Author : Khairi
LATIHAN
Aliran air
Susunkan tekanan di R,S dan T
mengikut susunan menurun.
R S T
PT > PS > PR
PRINSIP BERNOULLI

18. Author : Khairi
LATIHAN
Aliran udara Aliran udara
Susunkan halaju udara di X,Y dan Z secara menaik.
X
Y
Z
VX < VZ < VY
PRINSIP BERNOULLI

19. Author : Khairi
LATIHAN
Aliran udara Aliran udara
X
Y
Z
PRINSIP BERNOULLI
Susunkan tekanan di X,Y dan Z secara menaik.
PY < PZ < PX

20. Author : Khairi
LATIHAN
Lukiskan aras air dalam tiub X,Y dan Z
X
Y
Z
PRINSIP BERNOULLI
Aliran udara Aliran udara

21. Author : Khairi
LATIHAN
Aliran udara
J K L
Lukiskan aras air dalam tiub J,K dan L
PRINSIP BERNOULLI

22. Author : Khairi
APLIKASI
Aerofoil
PRINSIP BERNOULLI

23. Author : Khairi
Aerofoil
V tinggi,P rendah
V rendah,P tinggi
Perbezaan
tekanan
menghasilkan
daya angkat
APLIKASI
PRINSIP BERNOULLI

24. Author : Khairi
Aerofoil
V tinggi,P rendah V tinggi,P rendah
V rendah,P tinggi V rendah,P tinggi
Daya angkat
APLIKASI
PRINSIP BERNOULLI

25. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Udara Udara
Rajah J Rajah K
a. Bandingkan halaju udara diatas dan dibawah bentuk dalam rajah J.
Halaju udara diatas lebih tinggi berbanding dibawah
b. Bandingkan halaju udara diatas dan dibawah bentuk dalam rajah K.
Halaju udara diatas lebih rendah berbanding
dibawah

26. Author : Khairi
Udara udara
Rajah J Rajah K
c. Bandingkan tekanan diatas dan dibawah bentuk dalam rajah J.
Tekanan diatas lebih rendah berbanding dibawah
d. Bandingkan tekanan diatas dan dibawah bentuk dalam rajah K.
Tekanan diatas lebih besar berbanding dibawah
LATIHAN PENGAYAANLATIHAN PENGAYAAN

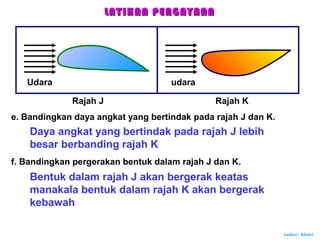

27. Author : Khairi
e. Bandingkan daya angkat yang bertindak pada rajah J dan K.
Daya angkat yang bertindak pada rajah J lebih
besar berbanding rajah K
f. Bandingkan pergerakan bentuk dalam rajah J dan K.
Bentuk dalam rajah J akan bergerak keatas
manakala bentuk dalam rajah K akan bergerak
kebawah
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Udara udara
Rajah J Rajah K

28. Author : Khairi
g. Terangkan bagaimana bentuk dalam rajah J dan K digunakan pada
kapal terbang.
Bentuk dalam rajah J digunakan semasa berlepas.
Bentuk dalam rajah K digunakan semasa mendarat.
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Udara udara
Rajah J Rajah K

29. Author : Khairi
Manakah antara berikut menunjukkan keadaan bola ping pong apabila
udara ditiup diantara bola ping pong ?
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

30. Author : Khairi
Manakah prinsip yang menerangkan
bola ping pong tidak jatuh apabila air
mengalir ?
A. Prinsip Pascal
B. Prinsip Bernoulli
C. Prinsip Archimedes
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

31. Author : Khairi
Lintasan melengkung bola disebabkan oleh
A. Keseimbangan daya
B. Prinsip Bernoulli
C. Prinsip Archimedes
D. Prinsip keabadian momentum
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

32. Author : Khairi
Manakah menerangkan fenomena diatas ?
A. Prinsip Pascal
B. Prinsip Bernoulli
C. Prinsip Archimedes
D. Hukum Newton pertama
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

33. Author : Khairi
a. Nyatakan dua persamaan diantara rajah 5.1 dan 5.2
1. Kertas dan kanopi tidak terangkat apabila tiada pergerakan udara
2. Kertas dan kanopi terangkat apabila terdapat aliran udara
b. Bandingkan tekanan udara diatas dan dibawah kertas apabila
udara ditiup
Tekanan udara diatas lebih rendah berbanding dibawah
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

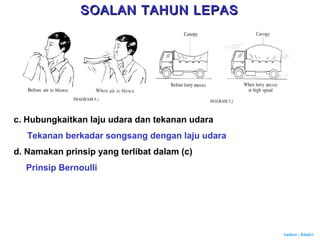

34. Author : Khairi
c. Hubungkaitkan laju udara dan tekanan udara
Tekanan berkadar songsang dengan laju udara
d. Namakan prinsip yang terlibat dalam (c)
Prinsip Bernoulli
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

35. Author : Khairi
a. Bandingkan kedudukan kertas dalam rajah 5.1 dan 5.2.
Hujung bebas kertas rajah 5.2 bergerak keatas manakala
rajah 5.1 pegun
b. F ialah daya yang menyebabkan kertas berubah kedudukan.
Lukiskan daya F dalam kotak X.
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

36. Author : Khairi
c. Terangkan bagaimana F terhasil.
1. Halaju udara dibawah tinggi berbanding diatas kertas
2. Tekanan dibawah tinggi berbanding diatas kertas
3. Perbezaan tekanan menghasilkan daya angkat,F
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

37. Author : Khairi
d. Bandingkan kedudukan kertas rajah 5.2,bagaimana kedudukan
kertas apabila udara bertiup lebih laju ?
Hujung bebas kertas rajah 5.2 bergerak keatas lebih tinggi
e. Berikan sebab bagi jawapan anda.
Daya angkat lebih besar disebabkan perbezaan tekanan lebih besar
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

38. Author : Khairi
f. Namakan prinsip yang menyebabkan pemerhatian dalam rajah 5.2.
Prinsip Bernoulli
g. Namakan satu alat radas disekolah yang menggunakan prinsip ini.
Penunu Bunsen
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

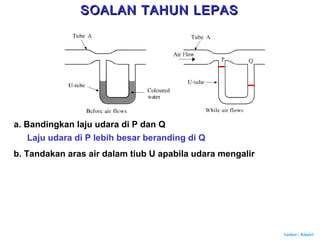

39. Author : Khairi
a. Bandingkan laju udara di P dan Q
Laju udara di P lebih besar beranding di Q
b. Tandakan aras air dalam tiub U apabila udara mengalir
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

40. Author : Khairi
a. Namakan bentuk keratan rentas yang ditunjukkan.
Aerofoil/Aerodinamik
b. Terangkan bagaimana daya angkat bertindak pada sayap
kapal terbang
1. Laju udara lebih besar diatas berbanding dibawah sayap
2. Tekanan dibawah lebih besar berbanding diatas sayap
3. Perbezaan tekanan menghasilkan daya angkat
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

41. Author : Khairi
a. Bandingkan keadaan dua peluncur ski.
Keadaan peluncur ski rajah 9.2 kurang melengkung berbanding
rajah 9.3
b. Bandingkan jarak pendaratan dua peluncur ski.
Peluncur ski rajah 9.5 mendarat lebih jauh berbandiing rajah 9.4
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

42. Author : Khairi
c. Hubungkaitkan daya angkat dengan jarak perdataran.
Jarak pendaratan berkadar terus dengan daya angkat
c. Namakan satu sukan yang menggunakan prinsip yang sama.
Terangkan persamaan.
Lompat jauh.Lebih besar daya angkat,lebih jauh jarak perdaratan
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

43. Author : Khairi
sing your physics knowledge.Give suggestions to design a sailboat
hich can travel faster.
our suggestion should be based on the aspects :
The surface of the board
The shape of the board
Material used for the board
Material used for the sail
Size of the sail
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

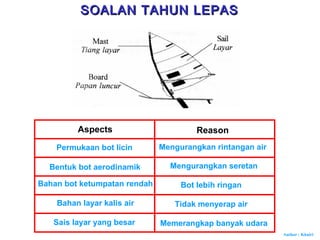

44. Author : Khairi
Aspects Reason
Permukaan bot licin Mengurangkan rintangan air
Bentuk bot aerodinamik Mengurangkan seretan
Bahan bot ketumpatan rendah Bot lebih ringan
Bahan layar kalis air Tidak menyerap air
Sais layar yang besar Memerangkap banyak udara
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
