Dokumen ini menjelaskan konsep tekanan dalam cecair, termasuk rumus p = hρg yang menunjukkan hubungan antara kedalaman, ketumpatan cecair, dan tekanan. Terdapat juga latihan dan contoh penerapan dalam situasi nyata seperti empangan dan kapal selam. Kesimpulan utama adalah bahwa tekanan dalam cecair bergantung kepada kedalaman dan ketumpatan, tetapi tidak bergantung pada bentuk atau ukuran wadah.

1. Author : Khairi
TEKANAN
TEKANAN DALAM CECAIR
Saya tidak merasai
kesakitan pada telinga
Saya merasai
kesakitan pada
telinga.Mengapa ?

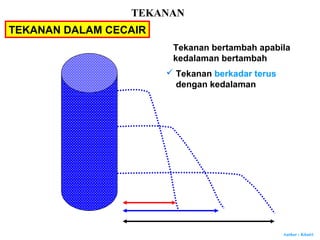

2. Author : Khairi
Tekanan bertambah apabila
kedalaman bertambah
TEKANAN DALAM CECAIR
 Tekanan berkadar terus
dengan kedalaman
TEKANAN

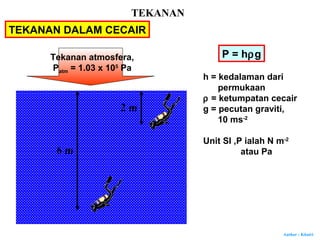

3. Author : Khairi
P = hρg
h = kedalaman dari
permukaan
ρ = ketumpatan cecair
g = pecutan graviti,
10 ms-2
Unit SI ,P ialah N m-2
atau Pa
Tekanan atmosfera,
Patm = 1.03 x 105
Pa
2 m
6 m
TEKANAN
TEKANAN DALAM CECAIR

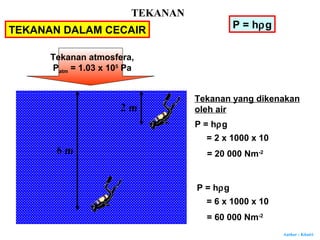

4. Author : Khairi
P = hρg
2 m
6 m
Tekanan yang dikenakan
oleh air
P = hρg
= 2 x 1000 x 10
= 20 000 Nm-2
P = hρg
= 6 x 1000 x 10
= 60 000 Nm-2
Tekanan atmosfera,
Patm = 1.03 x 105
Pa
TEKANAN
TEKANAN DALAM CECAIR

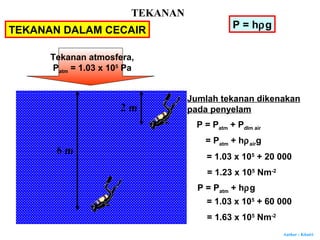

5. Author : Khairi
P = hρg
2 m
6 m
Jumlah tekanan dikenakan
pada penyelam
= Patm + hρairg
= 1.03 x 105
+ 20 000
= 1.23 x 105
Nm-2
P = Patm + hρg
= 1.03 x 105
+ 60 000
= 1.63 x 105
Nm-2
Tekanan atmosfera,
Patm = 1.03 x 105
Pa
P = Patm + Pdlm air
TEKANAN
TEKANAN DALAM CECAIR

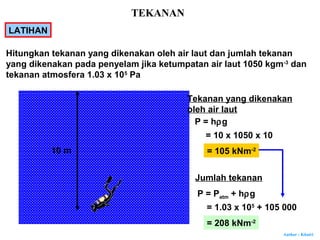

6. Author : Khairi
LATIHAN
10 m
Tekanan yang dikenakan
oleh air laut
P = hρg
= 10 x 1050 x 10
= 105 kNm-2
P = Patm + hρg
= 1.03 x 105
+ 105 000
= 208 kNm-2
Hitungkan tekanan yang dikenakan oleh air laut dan jumlah tekanan
yang dikenakan pada penyelam jika ketumpatan air laut 1050 kgm-3
dan
tekanan atmosfera 1.03 x 105
Pa
Jumlah tekanan
TEKANAN

7. Author : Khairi
P = hρg
1.05 x 105
= d x 1050 x 10
d = 10 m
Berapakah d jika tekanan yang dikenakan oleh air laut ke atas ikan
1.05 x 105
Pa.
Diberi ketumpatan air laut ialah 1050 kgm-3
d
LATIHAN
TEKANAN

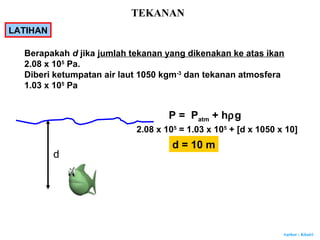

8. Author : Khairi
P = Patm + hρg
2.08 x 105
= 1.03 x 105
+ [d x 1050 x 10]
d = 10 m
Berapakah d jika jumlah tekanan yang dikenakan ke atas ikan
2.08 x 105
Pa.
Diberi ketumpatan air laut 1050 kgm-3
dan tekanan atmosfera
1.03 x 105
Pa
d
LATIHAN
TEKANAN

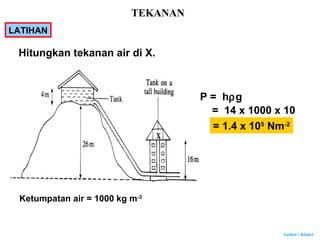

9. Author : Khairi
P = hρg
= 1.4 x 105
Nm-2
Hitungkan tekanan air di X.
= 14 x 1000 x 10
Ketumpatan air = 1000 kg m-3
LATIHAN
TEKANAN

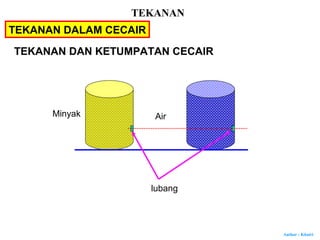

10. Author : Khairi
TEKANAN DALAM CECAIR
TEKANAN DAN KETUMPATAN CECAIR
Minyak Air
lubang
TEKANAN

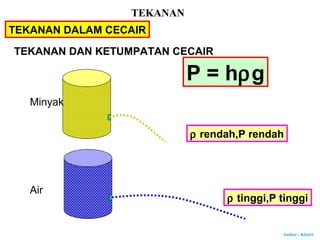

11. Author : Khairi
TEKANAN DALAM CECAIR
TEKANAN DAN KETUMPATAN CECAIR
Minyak
Air
P = hρg
ρ rendah,P rendah
ρ tinggi,P tinggi
TEKANAN

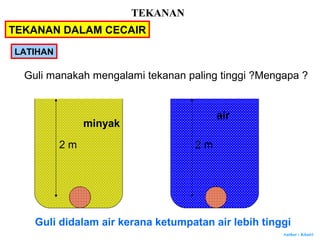

12. Author : Khairi
TEKANAN DALAM CECAIR
LATIHAN
2 m 2 m
minyak
air
Guli manakah mengalami tekanan paling tinggi ?Mengapa ?
Guli didalam air kerana ketumpatan air lebih tinggi
TEKANAN

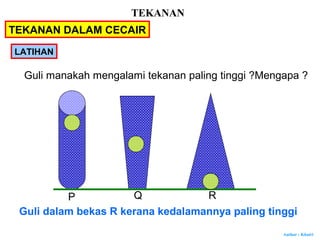

13. Author : Khairi
Guli manakah mengalami tekanan paling tinggi ?Mengapa ?
Guli dalam bekas R kerana kedalamannya paling tinggi
P Q R
LATIHAN
TEKANAN DALAM CECAIR
TEKANAN

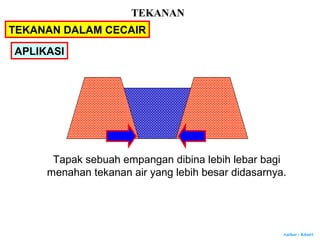

14. Author : Khairi
APLIKASI
Tapak sebuah empangan dibina lebih lebar bagi
menahan tekanan air yang lebih besar didasarnya.
TEKANAN DALAM CECAIR
TEKANAN

15. Author : Khairi
APLIKASI
Badan sebuah kapal selam dibina
dari bahan yang kuat bagi
menahan tekanan tinggi di dalam air laut
TEKANAN
TEKANAN DALAM CECAIR

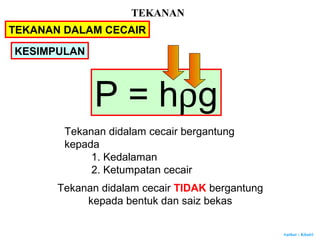

16. Author : Khairi
KESIMPULAN
P = hρg
Tekanan didalam cecair bergantung
kepada
1. Kedalaman
2. Ketumpatan cecair
Tekanan didalam cecair TIDAK bergantung
kepada bentuk dan saiz bekas
TEKANAN
TEKANAN DALAM CECAIR

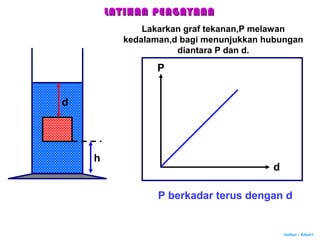

17. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN
h
Lakarkan graf tekanan,P melawan
kedalaman,d bagi menunjukkan hubungan
diantara P dan d.
P
d
P berkadar terus dengan d
d

18. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN
h
Lakarkan graf tekanan,P melawan
ketinggian,h bagi menunjukkan hubungan
diantara P dan h.
P
h
P berkadar songsang dengan h
d

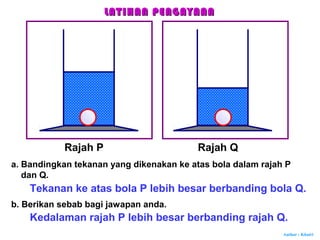

19. Author : Khairi
Rajah P Rajah Q
a. Bandingkan tekanan yang dikenakan ke atas bola dalam rajah P
dan Q.
Tekanan ke atas bola P lebih besar berbanding bola Q.
b. Berikan sebab bagi jawapan anda.
Kedalaman rajah P lebih besar berbanding rajah Q.
LATIHAN PENGAYAANLATIHAN PENGAYAAN

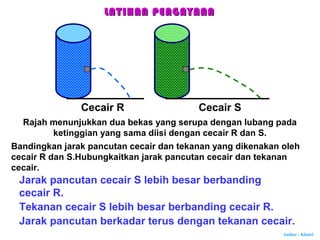

20. Author : Khairi
Cecair R Cecair S
Rajah menunjukkan dua bekas yang serupa dengan lubang pada
ketinggian yang sama diisi dengan cecair R dan S.
Bandingkan jarak pancutan cecair dan tekanan yang dikenakan oleh
cecair R dan S.Hubungkaitkan jarak pancutan cecair dan tekanan
cecair.
Jarak pancutan cecair S lebih besar berbanding
cecair R.
Jarak pancutan berkadar terus dengan tekanan cecair.
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Tekanan cecair S lebih besar berbanding cecair R.

21. Author : Khairi
Cecair R Cecair S
Bandingkan ketumpatan cecair R dan S.
Hubungkaitkan tekanan yang dikenakan oleh cecair dan ketumpatan
cecair.
Ketumpatan cecair S lebih besar berbanding R.
Tekanan berkadar terus dengan ketumpatan cecair.
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan dua bekas yang serupa dengan lubang pada
ketinggian yang sama diisi dengan cecair R dan S.

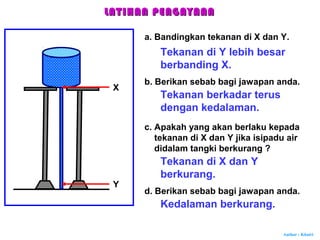

22. Author : Khairi
X
Y
a. Bandingkan tekanan di X dan Y.
Tekanan di Y lebih besar
berbanding X.
b. Berikan sebab bagi jawapan anda.
Tekanan berkadar terus
dengan kedalaman.
c. Apakah yang akan berlaku kepada
tekanan di X dan Y jika isipadu air
didalam tangki berkurang ?
Tekanan di X dan Y
berkurang.
d. Berikan sebab bagi jawapan anda.
Kedalaman berkurang.
LATIHAN PENGAYAANLATIHAN PENGAYAAN

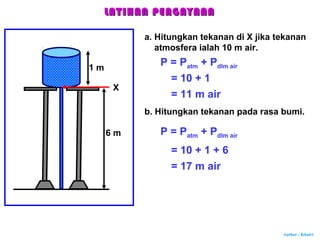

23. Author : Khairi
X
a. Hitungkan tekanan di X jika tekanan
atmosfera ialah 10 m air.
P = Patm + Pdlm air1 m
6 m
= 10 + 1
= 11 m air
b. Hitungkan tekanan pada rasa bumi.
P = Patm + Pdlm air
= 10 + 1 + 6
= 17 m air
LATIHAN PENGAYAANLATIHAN PENGAYAAN

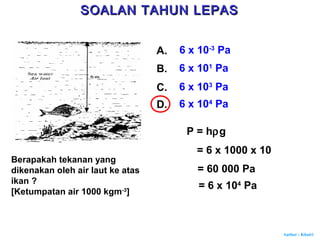

24. Author : Khairi
Berapakah tekanan yang
dikenakan oleh air laut ke atas
ikan ?
[Ketumpatan air 1000 kgm-3
]
A. 6 x 10-3
Pa
B. 6 x 101
Pa
C. 6 x 103
Pa
D. 6 x 104
Pa
P = hρg
= 6 x 1000 x 10
= 60 000 Pa
= 6 x 104
Pa
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

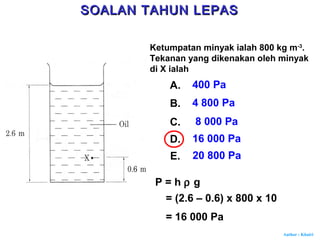

25. Author : Khairi
Ketumpatan minyak ialah 800 kg m-3
.
Tekanan yang dikenakan oleh minyak
di X ialah
A. 400 Pa
B. 4 800 Pa
C. 8 000 Pa
D. 16 000 Pa
E. 20 800 Pa
P = h ρ g
= (2.6 – 0.6) x 800 x 10
= 16 000 Pa
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

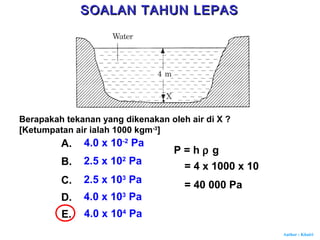

26. Author : Khairi
Berapakah tekanan yang dikenakan oleh air di X ?
[Ketumpatan air ialah 1000 kgm-3
]
A. 4.0 x 10-2
Pa
B. 2.5 x 102
Pa
C. 2.5 x 103
Pa
D. 4.0 x 103
Pa
E. 4.0 x 104
Pa
P = h ρ g
= 4 x 1000 x 10
= 40 000 Pa
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

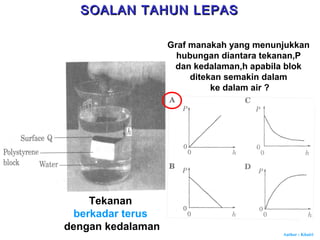

27. Author : Khairi
Graf manakah yang menunjukkan
hubungan diantara tekanan,P
dan kedalaman,h apabila blok
ditekan semakin dalam
ke dalam air ?
Tekanan
berkadar terus
dengan kedalaman
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

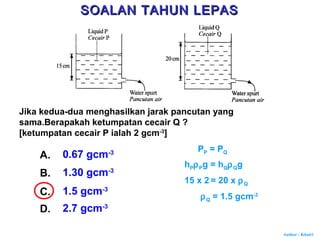

28. Author : Khairi
Jika kedua-dua menghasilkan jarak pancutan yang
sama.Berapakah ketumpatan cecair Q ?
[ketumpatan cecair P ialah 2 gcm-3
]
A. 0.67 gcm-3
B. 1.30 gcm-3
C. 1.5 gcm-3
D. 2.7 gcm-3
PP = PQ
hPρPg = hQρQg
15 x 2 = 20 x ρQ
ρQ = 1.5 gcm-3
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

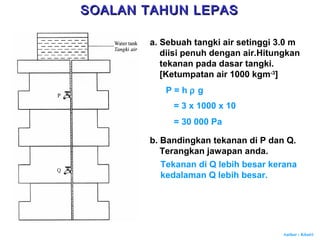

29. Author : Khairi
a. Sebuah tangki air setinggi 3.0 m
diisi penuh dengan air.Hitungkan
tekanan pada dasar tangki.
[Ketumpatan air 1000 kgm-3
]
P = h ρ g
= 3 x 1000 x 10
= 30 000 Pa
b. Bandingkan tekanan di P dan Q.
Terangkan jawapan anda.
Tekanan di Q lebih besar kerana
kedalaman Q lebih besar.
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
