- 1. Author : Khairi PRINSIPPASCAL Omboh Menunjukkkan bahawa tekanan dipindahkan secara seragam ke semua arah
- 2. Author : Khairi PrinsipPascal Tekanan yang dikenakan pada cecair di dalam bekas tertutup akan dipindahkan secara seragam ke semua arah PA = PB PA = FA/AA PB = FB/AB PRINSIP PASCAL
- 3. Author : Khairi SISTEMHIDRAULIK Omboh kecil,A Omboh besar,B Luas permukaan, A1 Luas permukaan, A2 F1 F2 PA PB Prinsip Pascal PA = PB F1/A1 = F2/A2 PRINSIP PASCAL

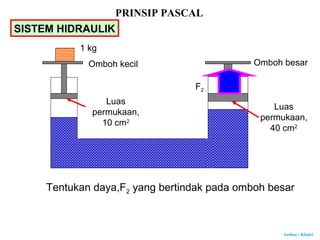

- 4. Author : Khairi SISTEMHIDRAULIK Omboh kecil Omboh besar Luas permukaan, 10 cm2 Luas permukaan, 40 cm2 1 kg F2 Tentukan daya,F2 yang bertindak pada omboh besar PRINSIP PASCAL
- 5. Author : Khairi Ombohkecil Omboh besar Luas permukaan, 10 cm2 Luas permukaan, 40 cm2 PA PB Prinsip Pascal PA = PB F1/A1 = F2/A2 1 kg F2 10/10 = F2/40 F2 = 40 N PRINSIP PASCAL SISTEM HIDRAULIK
- 6. Author : Khairi Ombohkecil Omboh besar Luas permukaan, 10 cm2 Luas permukaan, 40 cm2 1 kg 5 cm Jika omboh kecil turun sebanyak 5 cm.Berapakah jarak pergerakan omboh besar ? PRINSIP PASCAL SISTEM HIDRAULIK
- 7. Author : Khairi Ombohkecil Omboh besar Luas permukaan, 10 cm2 Luas permukaan, 40 cm2 1 kg 5 cm Isipadu cecair dalam A = Isipadu cecair dalam B VA = VB h2 A1 x h1 = A2 x h2 10 x 5 = 40 x h2 h2 = 1.25 cm 1.25 cm PRINSIP PASCAL SISTEM HIDRAULIK
- 8. Author : Khairi LATIHAN 20N A1 = 20 cm2 A2 = 60 cm2 Tentukan daya yang bertindak pada omboh besar. Prinsip Pascal PA = PB F1/A1 = F2/A2 20/20 = F2/60 F2 = 60 N PRINSIP PASCAL
- 9. Author : Khairi LATIHAN 20N A1 = 20 cm2 A2 = 60 cm2 Jika omboh besar bergerak sebanyak 4 cm.Hitungkan jarak pergerakan omboh kecil 4 cm VA = VB A1 x h1 = A2 x h2 20 x h1 = 60 x 4 h1 = 12 cm PRINSIP PASCAL
- 10. Author : Khairi LATIHAN A1= 20 cm2 A2 = 60 cm2 Berapakah daya yang harus dikenakan ke atas omboh kecil bagi mengangkat objek 60 kg diatas omboh besar ? Prinsip Pascal PA = PB F1/A1 = F2/A2 60 kg F1/20 = 600/60 F1 = 200 N PRINSIP PASCAL
- 11. Author : Khairi LATIHANPENGAYAANLATIHAN PENGAYAAN S T a. Bandingkan tekanan pada titik S dan T. Sama b. Bandingkan luas permukaan omboh S dan T. Luas permukaan omboh S lebih kecil. c. Bandingkan daya yang bertindak pada omboh S dan T. Daya pada omboh T lebih besar.
- 12. Author : Khairi S T d.Nyatakan jenis cecair yang paling sesuai digunakan dalam sistem. Minyak. e. Berikan sebab bagi jawapan anda. Tidak termampat. f. Mengapa air tidak sesuai digunakan di dalam sistem ? Mengandungi gelembung dan boleh mampat. LATIHAN PENGAYAANLATIHAN PENGAYAAN
- 13. Author : Khairi Jikadaya 24 N dikenakan pada hujung 12 cm2 sebuah bekas berisi cecair,berapakah daya yang dihasilkan pada hujung 80 cm2 ? PA = PB FA/AA = FB/AB 24/12 = FB/80 FB = 160 N LATIHAN PENGAYAANLATIHAN PENGAYAAN
- 14. Author : Khairi a.Bandingkan tekanan yang dikenakan ke atas omboh utama dan omboh besar. Sama. b. Bandingkan luas permukaan omboh utama dan omboh besar. Luas permukaan omboh utama lebih kecil. c. Bandingkan daya yang dikenakan pada omboh utama dan omboh besar. Daya yang dikenakan pada omboh utama lebih kecil. LATIHAN PENGAYAANLATIHAN PENGAYAAN
- 15. Author : Khairi Terangkanmengapa luas permukaan omboh utama lebih kecil daripada omboh besar dalam sistem brek kereta. Nisbah luas permukaan omboh besar dan omboh utama yang besar akan menghasilkan daya yang besar ke atas omboh besar. LATIHAN PENGAYAANLATIHAN PENGAYAAN
- 16. Author : Khairi SistemR Sistem S a. Bandingkan magnitud daya yang dikenakan pada omboh besar dalam sistem R dan S jika magnitud daya yang sama dikenakan pada omboh kecil Daya yang dikenakan ke atas omboh besar dalam sistem S lebih besar. b. Berikan sebab bagi jawapan anda. Luas permukaan omboh besar dalam sistem S lebih besar. LATIHAN PENGAYAANLATIHAN PENGAYAAN
- 17. Author : Khairi Apakahprinsip yang boleh menerangkan situasi diatas ? A. Pascal B. Bernoulli C. Archimedes SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 18. Author : Khairi Perbandinganmanakah benar ? A. Daya F adalah sama dengan berat beban B. Daya F lebih besar daripada berat beban C. Tekanan pada omboh P adalah sama dengan tekanan pada omboh Q D. Tekanan pada omboh P adalah lebih kecil daripada tekanan pada omboh Q SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 19. Author : Khairi Prinsipmanakah yang digunakan dalam sistem brek ? A. Prinsip Pascal B. Prinsip Bernoulli C. Prinsip Archimedes D. Prinsip keabadian momentum SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 20. Author : Khairi Perbandinganmanakah benar ? A. F = W B. F/A1 = W/A2 C. F x A1 = W x A2 D. W – F = A2 – A1 SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 21. Author : Khairi Hubunganmanakah benar ? A. Tekanan pada P < Tekanan pada Q B. Tekanan pada P = Tekanan pada Q C. Tekanan pada P > Tekanan pada Q SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 22. Author : Khairi Bandingkantekanan pada titik P dan titik Q. Tekanan pada titik P sama dengan tekanan pada titik Q. SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 23. Author : Khairi Daya50 N dikenakan pada omboh kecil. Diberi : Luas permukaan omboh kecil 0.04 m2 Luas permukaan omboh besar 0.8 m2 Hitungkan tekanan pada omboh besar. P2 = F2/A2 = 50/0.04 = 1250 Pa SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 24. Author : Khairi Nyatakanbagaimana beban boleh diturunkan tanpa menggunakan pemegang. Buka injap pelepas Terangkan satu ubahsuaian ke atas omboh besar bagi membolehkan jek mengangkat beban yang lebih berat. Menambahkan luas permukaan omboh besar. Pertambahan luas permukaan akan menghasilkan daya yang lebih besar. SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 25. Author : Khairi Terangkanbagaimana pemegang digunakan bagi mengangkat beban ke ketinggian maksima. Pemegang digerakan ke atas dan ke bawah berulangkali. Injap A tertutup dan injap B terbuka. Minyak mengalir ke omboh besar dan tekanan dipindahkan ke omboh besar. Daya bertindak pada omboh besar dan beban diangkat. SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
