18.keseimbangan daya

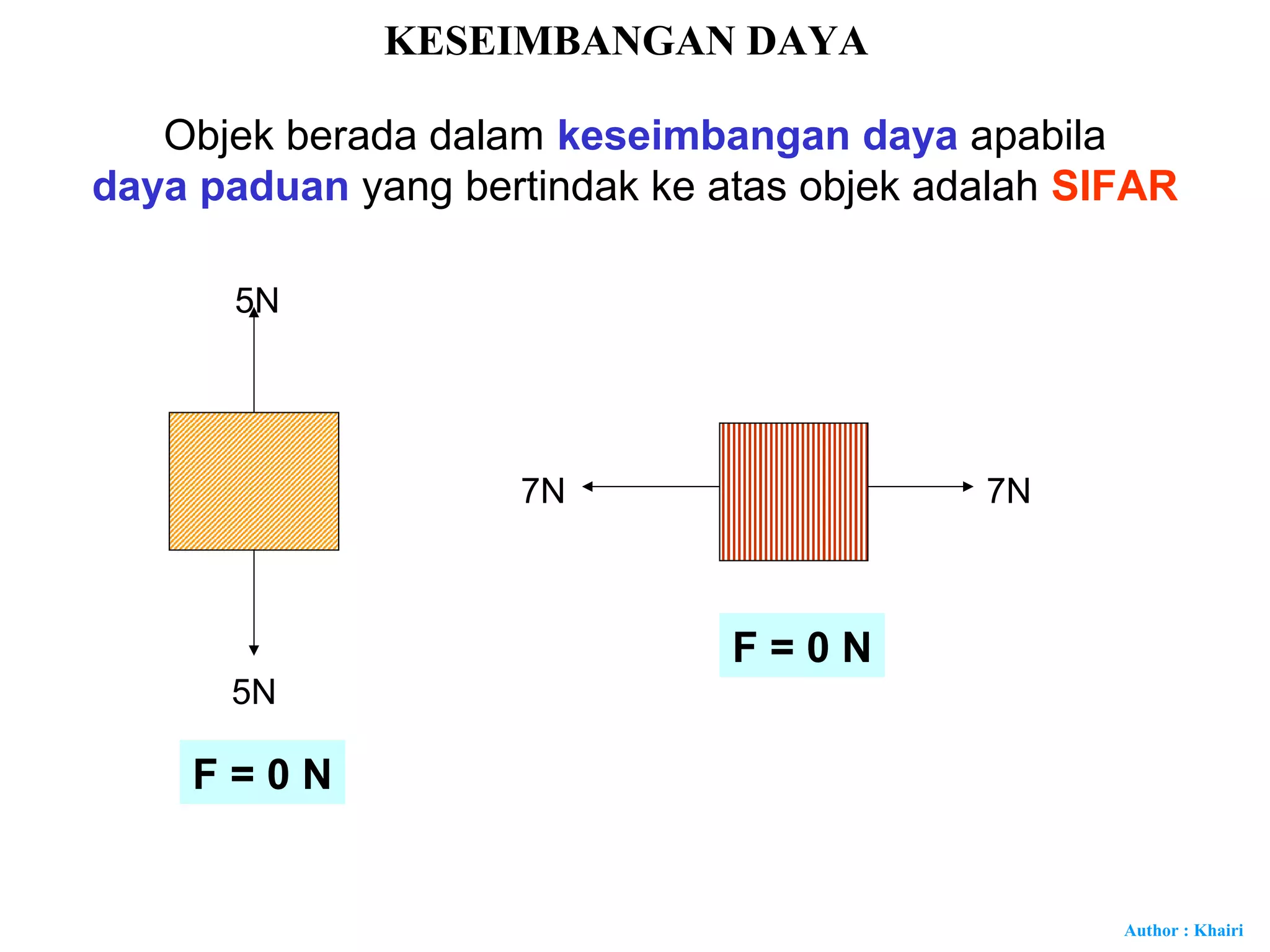

- 1. Author : Khairi KESEIMBANGANDAYA Objek berada dalam keseimbangan daya apabila daya paduan yang bertindak ke atas objek adalah SIFAR 5N 5N 7N 7N F = 0 N F = 0 N

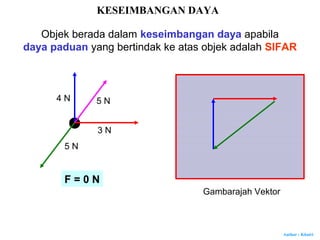

- 2. Author : Khairi 4N 3 N 5 N 5 N F = 0 N Gambarajah Vektor KESEIMBANGAN DAYA Objek berada dalam keseimbangan daya apabila daya paduan yang bertindak ke atas objek adalah SIFAR

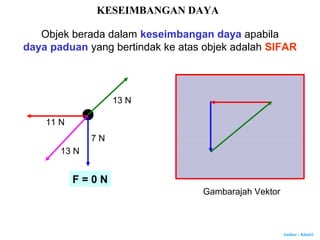

- 3. Author : Khairi 11N 7 N 13 N 13 N F = 0 N Gambarajah Vektor KESEIMBANGAN DAYA Objek berada dalam keseimbangan daya apabila daya paduan yang bertindak ke atas objek adalah SIFAR

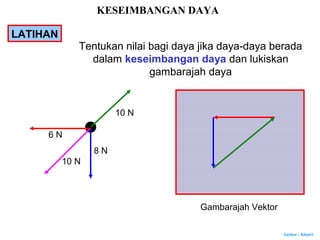

- 4. Author : Khairi 6N 8 N 10 N LATIHAN Tentukan nilai bagi daya jika daya-daya berada dalam keseimbangan daya dan lukiskan gambarajah daya 10 N Gambarajah Vektor KESEIMBANGAN DAYA

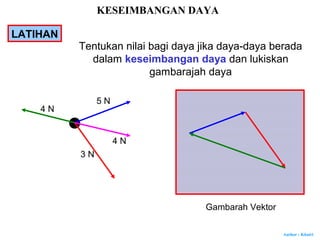

- 5. Author : Khairi 3N 5 N LATIHAN 4 N 4 N Gambarah Vektor KESEIMBANGAN DAYA Tentukan nilai bagi daya jika daya-daya berada dalam keseimbangan daya dan lukiskan gambarajah daya

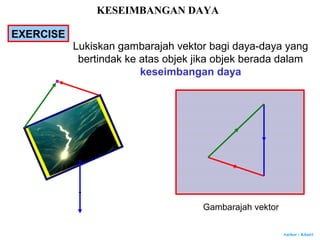

- 6. Author : Khairi EXERCISE Lukiskangambarajah vektor bagi daya-daya yang bertindak ke atas objek jika objek berada dalam keseimbangan daya Gambarajah vektor KESEIMBANGAN DAYA

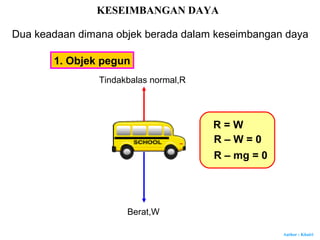

- 7. Author : Khairi Duakeadaan dimana objek berada dalam keseimbangan daya 1. Objek pegun Berat,W Tindakbalas normal,R R = W R – W = 0 R – mg = 0 KESEIMBANGAN DAYA

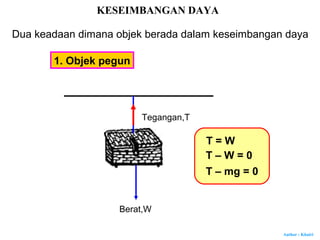

- 8. Author : Khairi Berat,W Tegangan,T T= W T – W = 0 T – mg = 0 KESEIMBANGAN DAYA Dua keadaan dimana objek berada dalam keseimbangan daya 1. Objek pegun

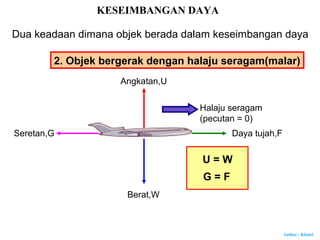

- 9. Author : Khairi 2.Objek bergerak dengan halaju seragam(malar) Berat,W Angkatan,U Seretan,G Daya tujah,F Halaju seragam (pecutan = 0) U = W G = F KESEIMBANGAN DAYA Dua keadaan dimana objek berada dalam keseimbangan daya

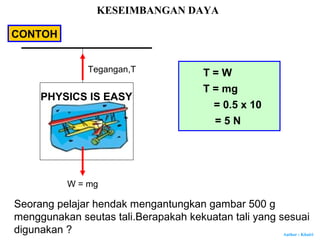

- 10. Author : Khairi CONTOH PHYSICSIS EASY Seorang pelajar hendak mengantungkan gambar 500 g menggunakan seutas tali.Berapakah kekuatan tali yang sesuai digunakan ? W = mg Tegangan,T T = W T = mg = 0.5 x 10 = 5 N KESEIMBANGAN DAYA

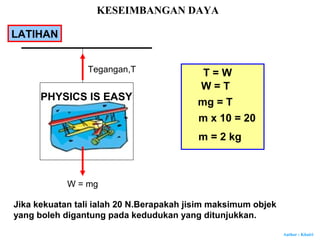

- 11. Author : Khairi LATIHAN PHYSICSIS EASY Jika kekuatan tali ialah 20 N.Berapakah jisim maksimum objek yang boleh digantung pada kedudukan yang ditunjukkan. W = mg Tegangan,T T = W W = T mg = T m x 10 = 20 m = 2 kg KESEIMBANGAN DAYA

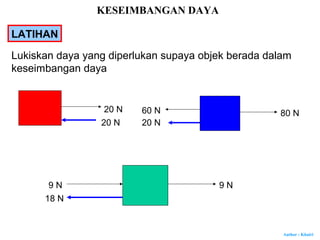

- 12. Author : Khairi Lukiskandaya yang diperlukan supaya objek berada dalam keseimbangan daya 20 N 80 N60 N 9 N9 N 20 N 20 N 18 N LATIHAN KESEIMBANGAN DAYA
- 13. Author : Khairi DAYAPADUAN Terdapat 2 kaedah bagi mengira daya paduan yang bertindak pada objek 1.Kaedah segitiga 2.Kaedah segiempat selari KESEIMBANGAN DAYA Menjumlahkan semua daya-daya yang bertindak pada objek

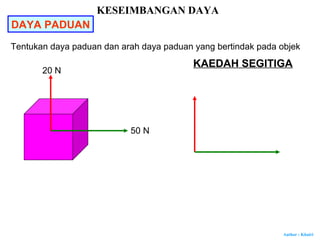

- 14. Author : Khairi Tentukandaya paduan dan arah daya paduan yang bertindak pada objek 50 N 20 N KAEDAH SEGITIGA KESEIMBANGAN DAYA DAYA PADUAN

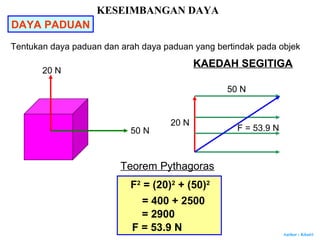

- 15. Author : Khairi 20N 50 N F Teorem Pythagoras F2 = (20)2 + (50)2 = 400 + 2500 = 2900 F = 53.9 N = 53.9 N KESEIMBANGAN DAYA DAYA PADUAN 50 N 20 N Tentukan daya paduan dan arah daya paduan yang bertindak pada objek KAEDAH SEGITIGA
- 16. Author : Khairi 50N 20 N 20 N 50 N F Arah daya paduan Tan θ = 50/20 = 2.5 θ = 68o = 53.9 N θ KESEIMBANGAN DAYA DAYA PADUAN Tentukan daya paduan dan arah daya paduan yang bertindak pada objek KAEDAH SEGITIGA

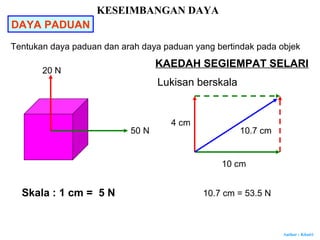

- 17. Author : Khairi 50N 20 N KAEDAH SEGIEMPAT SELARI Lukisan berskala Skala : 1 cm = 5 N 4 cm 10 cm 10.7 cm 10.7 cm = 53.5 N KESEIMBANGAN DAYA DAYA PADUAN Tentukan daya paduan dan arah daya paduan yang bertindak pada objek
- 18. Author : Khairi Hitungkandaya paduan yang bertindak pada objek 60 N 40 N 60 N 40 N F F2 = 602 + 402 = 3600 + 1600 F = 72.1 N LATIHAN KESEIMBANGAN DAYA DAYA PADUAN

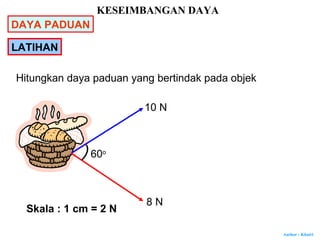

- 19. Author : Khairi Hitungkandaya paduan yang bertindak pada objek 60o 10 N 8 N Skala : 1 cm = 2 N LATIHAN KESEIMBANGAN DAYA DAYA PADUAN

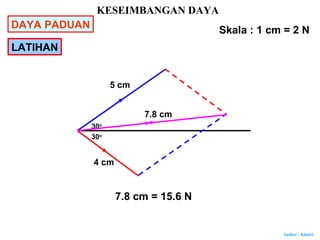

- 20. Author : Khairi LATIHAN Skala: 1 cm = 2 N 30o 5 cm 30o 4 cm 7.8 cm 7.8 cm = 15.6 N KESEIMBANGAN DAYA DAYA PADUAN

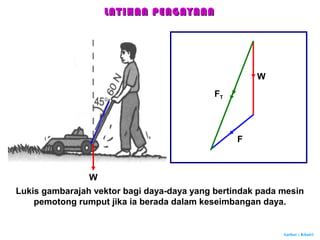

- 21. Author : Khairi LATIHANPENGAYAANLATIHAN PENGAYAAN Lukis gambarajah vektor bagi daya-daya yang bertindak pada mesin pemotong rumput jika ia berada dalam keseimbangan daya. W W F FT

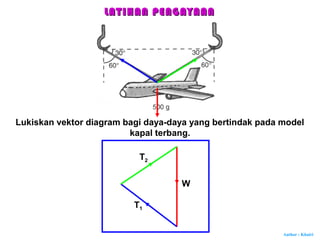

- 22. Author : Khairi Lukiskanvektor diagram bagi daya-daya yang bertindak pada model kapal terbang. W T1 T2 LATIHAN PENGAYAANLATIHAN PENGAYAAN

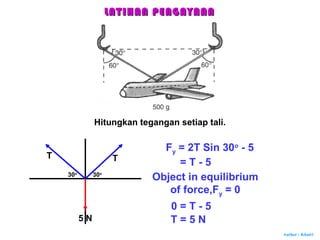

- 23. Author : Khairi Hitungkantegangan setiap tali. 5 N T 30o T 30o Fy = 2T Sin 30o - 5 = T - 5 Object in equilibrium of force,Fy = 0 0 = T - 5 T = 5 N LATIHAN PENGAYAANLATIHAN PENGAYAAN

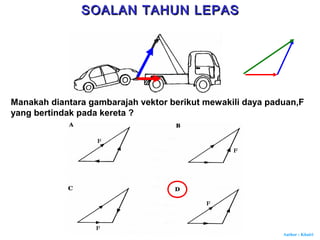

- 24. Author : Khairi Manakahdiantara gambarajah vektor berikut mewakili daya paduan,F yang bertindak pada kereta ? SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 25. Author : Khairi Manakahgambarajah vektor yang mewakili daya-daya T1,T2 dan W yang bertindak pada gambar ? SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

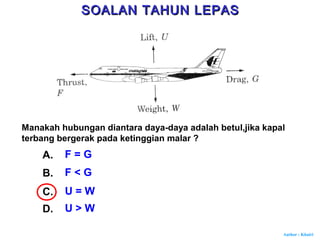

- 26. Author : Khairi Manakahhubungan diantara daya-daya adalah betul,jika kapal terbang bergerak pada ketinggian malar ? A. F = G B. F < G C. U = W D. U > W SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

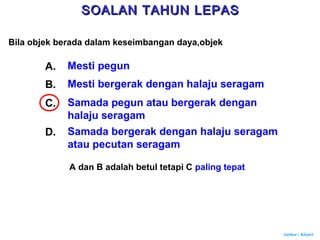

- 27. Author : Khairi Bilaobjek berada dalam keseimbangan daya,objek A. Mesti pegun B. Mesti bergerak dengan halaju seragam C. Samada pegun atau bergerak dengan halaju seragam D. Samada bergerak dengan halaju seragam atau pecutan seragam A dan B adalah betul tetapi C paling tepat SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

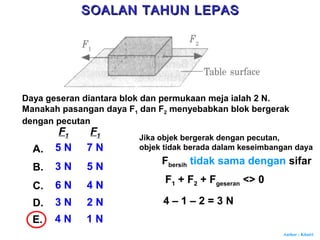

- 28. Author : Khairi Dayageseran diantara blok dan permukaan meja ialah 2 N. Manakah pasangan daya F1 dan F2 menyebabkan blok bergerak dengan pecutan F1 A. 5 N B. 3 N C. 6 N D. 3 N E. 4 N F1 7 N 5 N 4 N 2 N 1 N Jika objek bergerak dengan pecutan, objek tidak berada dalam keseimbangan daya Fbersih tidak sama dengan sifar F1 + F2 + Fgeseran <> 0 4 – 1 – 2 = 3 N SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

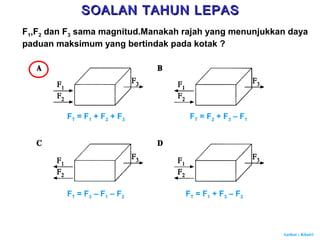

- 29. Author : Khairi F1,F2dan F3 sama magnitud.Manakah rajah yang menunjukkan daya paduan maksimum yang bertindak pada kotak ? FT = F1 + F2 + F3 FT = F2 + F3 – F1 FT = F3 – F1 – F2 FT = F1 + F3 – F2 SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

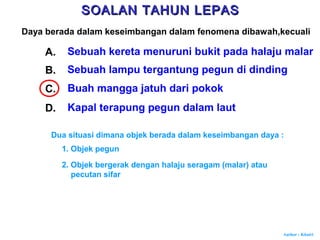

- 30. Author : Khairi Dayaberada dalam keseimbangan dalam fenomena dibawah,kecuali A. Sebuah kereta menuruni bukit pada halaju malar B. Sebuah lampu tergantung pegun di dinding C. Buah mangga jatuh dari pokok D. Kapal terapung pegun dalam laut Dua situasi dimana objek berada dalam keseimbangan daya : 1. Objek pegun 2. Objek bergerak dengan halaju seragam (malar) atau pecutan sifar SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
- 31. Author : Khairi Kotakkekal pegun Kapal bergerak dengan halaju malar Nyatakan persamaan dari segi magnitud F1,F2,F3 dan F4. F1 sama dengan F2 dan F3 sama dengan F4 Nyatakan persamaan dari segi arah F1,F2,F3 dan F4. F1 bertentangan dengan F2 dan F3 bertentangan dengan F4 Berapakah daya bersih dalam kedua-dua situasi ? Sifar SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

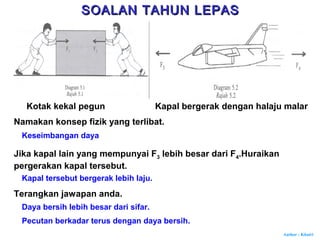

- 32. Author : Khairi Kotakkekal pegun Kapal bergerak dengan halaju malar Namakan konsep fizik yang terlibat. Keseimbangan daya Jika kapal lain yang mempunyai F3 lebih besar dari F4.Huraikan pergerakan kapal tersebut. Kapal tersebut bergerak lebih laju. Terangkan jawapan anda. Daya bersih lebih besar dari sifar. Pecutan berkadar terus dengan daya bersih. SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
