FIZIK TINGKATAN 4

1. Author : Khairi
Scale
TEKANAN GAS

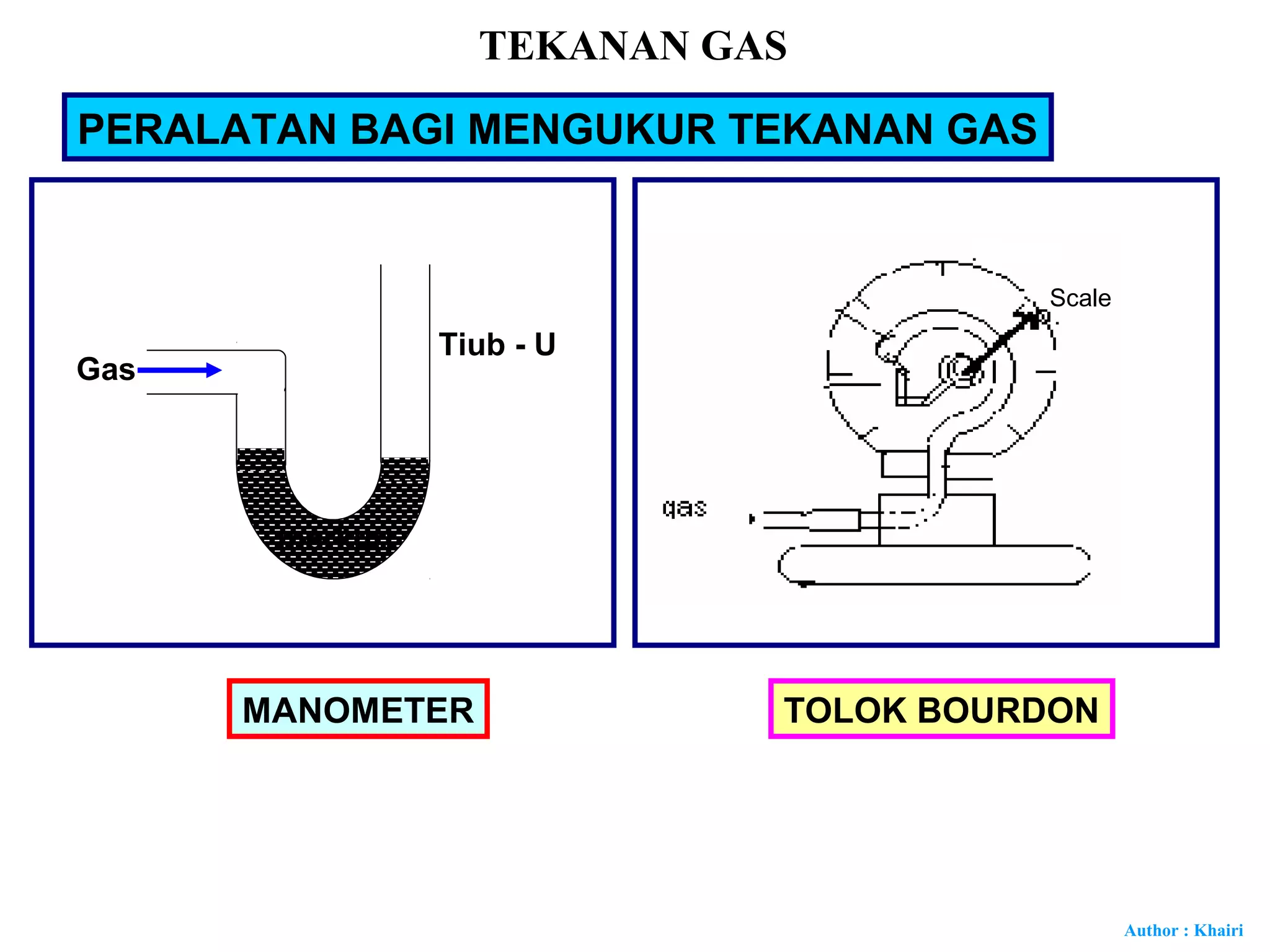

PERALATAN BAGI MENGUKUR TEKANAN GAS
MANOMETER TOLOK BOURDON
merkuri
Gas
Tiub - U

2. Author : Khairi
MANOMETER
gas
Pgas
Patm + Pcecair
h
Patm
Patm + hρg
Pgas = Patm + Pcecair
Pgas = Patm + hρg
cm cecair
Nm-2
or Pa
Pdlm cecair
TEKANAN GAS

3. Author : Khairi

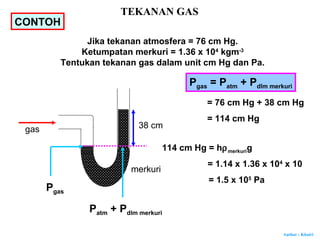

CONTOH
Jika tekanan atmosfera = 76 cm Hg.
Ketumpatan merkuri = 1.36 x 104
kgm-3
Tentukan tekanan gas dalam unit cm Hg dan Pa.
gas 38 cm
merkuri
Pgas = Patm + Pdlm merkuri
= 76 cm Hg + 38 cm Hg
= 114 cm Hg
114 cm Hg = hρmerkurig
= 1.14 x 1.36 x 104
x 10
= 1.5 x 105
Pa
Pgas
Patm + Pdlm merkuri
TEKANAN GAS

4. Author : Khairi
LATIHAN
Jika tekanan atmosfera = 1 x 105
Pa
10 cm
Cecair B
Cecair A
8 cm
P
Q
S
R
T

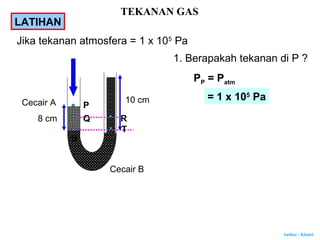

1. Berapakah tekanan di P ?
PP = Patm
= 1 x 105
Pa
TEKANAN GAS

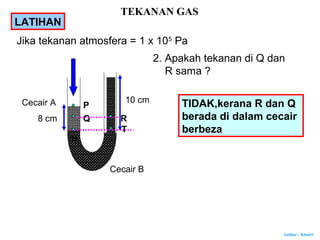

5. Author : Khairi
Jika tekanan atmosfera = 1 x 105
Pa
10 cm
Cecair B
Cecair A
8 cm
P
Q
S
R
T
2. Apakah tekanan di Q dan
R sama ?
TIDAK,kerana R dan Q
berada di dalam cecair
berbeza
LATIHAN
TEKANAN GAS

6. Author : Khairi
Jika tekanan atmosfera = 1 x 105
Pa
10 cm
Cecair B
Cecair A
8 cm
P
Q
S
R
T
3. Apakah tekanan di S dan
T sama ?
YA,kerana S dan T berada
di dalam cecair yang SAMA
dan pada aras yang SAMA
LATIHAN
TEKANAN GAS

7. Author : Khairi
Jika tekanan atmosfera = 1 x 105
Pa
10 cm
Cecair B
Cecair A
8 cm
P
Q
S
R
T

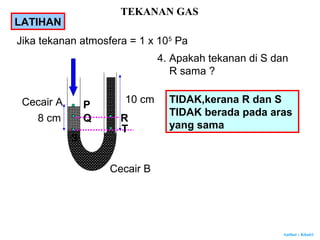

4. Apakah tekanan di S dan
R sama ?
TIDAK,kerana R dan S
TIDAK berada pada aras
yang sama
LATIHAN
TEKANAN GAS

8. Author : Khairi
Jika tekanan atmosfera = 1 x 105
Pa
10 cm
Cecair B
Cecair A
8 cm
P
Q
S
R
T

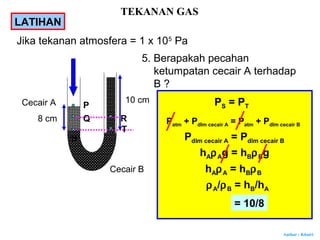

5. Berapakah pecahan
ketumpatan cecair A terhadap
B ?
PS = PT
Patm + Pdlm cecair A = Patm + Pdlm cecair B
Pdlm cecair A = Pdlm cecair B
hAρAg = hBρBg
hAρA = hBρB
ρA/ρB = hB/hA
= 10/8
LATIHAN
TEKANAN GAS

9. Author : Khairi

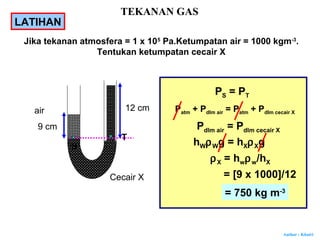

Jika tekanan atmosfera = 1 x 105
Pa.Ketumpatan air = 1000 kgm-3
.
Tentukan ketumpatan cecair X
12 cm
Cecair X
air
9 cm
S
T
PS = PT
Patm + Pdlm air = Patm + Pdlm cecair X
Pdlm air = Pdlm cecair X
hWρWg = hXρXg
ρX = hwρw/hX
= [9 x 1000]/12
= 750 kg m-3
LATIHAN
TEKANAN GAS

10. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN

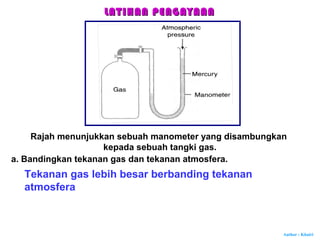

Rajah menunjukkan sebuah manometer yang disambungkan
kepada sebuah tangki gas.
a. Bandingkan tekanan gas dan tekanan atmosfera.
Tekanan gas lebih besar berbanding tekanan
atmosfera

11. Author : Khairi
Rajah menunjukkan sebuah manometer disambungkan
kepada sebuah tangki gas.
a. Bandingkan tekanan gas dan tekanan atmosfera.
Tekanan gas lebih rendah berbanding tekanan
atmosfera
LATIHAN PENGAYAANLATIHAN PENGAYAAN

12. Author : Khairi
b. Jika tekanan atmosfera ialah 76 cm Hg.Hitungkan tekanan gas.
Pgas + Pdlm merkuri = Patm
Pgas + 20 = 76
Pgas = 56 cm Hg
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan sebuah manometer disambungkan
kepada sebuah tangki gas.

13. Author : Khairi

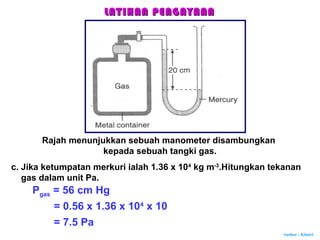

c. Jika ketumpatan merkuri ialah 1.36 x 104
kg m-3
.Hitungkan tekanan
gas dalam unit Pa.
Pgas = 56 cm Hg
= 0.56 x 1.36 x 104
x 10
= 7.5 Pa
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan sebuah manometer disambungkan
kepada sebuah tangki gas.
