1. Author : Khairi
TEKANAN
Tekanan didefinisikan
sebagai daya yang bertindak
secara normal ke atas satu
unit luas permukaan
P = F/A
F = Daya,N
A = Luas permukaan,m2
UNIT – Nm-2
atau Pascal,Pa

2. Author : Khairi

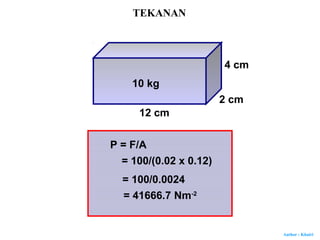

P = F/A
= 100/(0.02 x 0.12)
= 100/0.0024
= 41666.7 Nm-2
10 kg
4 cm
2 cm
12 cm
TEKANAN

3. Author : Khairi

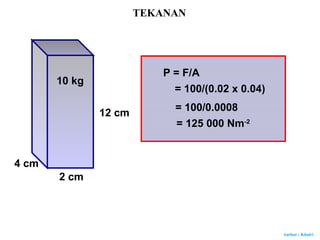

P = F/A
= 100/(0.02 x 0.04)
= 100/0.0008
= 125 000 Nm-2
12 cm
2 cm
4 cm
10 kg
TEKANAN

4. Author : Khairi
KESIMPULAN
P = F/A
 Tekanan berkadar terus dengan daya
 Tekanan berkadar songsang dengan
luas permukaan
TEKANAN

5. Author : Khairi
APLIKASI
P = F/A
Kenapa kepala paku tekan
dibuat lebar ?
TEKANAN

6. Author : Khairi
P = F/A
Kepala paku tekan dibuat lebar
bagi mengurangkan tekanan
apabila ia ditekan,
maka jari tidak terasa sakit
Hujung paku tekan dibuat
tajam bagi meningkatkan tekanan
apabila ia ditekan,maka
ia senang menembusi kayu
Kenapa hujung paku tekan dibuat tajam ?
APLIKASI
TEKANAN

7. Author : Khairi
P = F/A

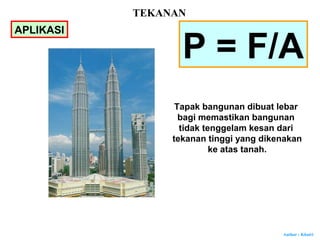

Tapak bangunan dibuat lebar
bagi memastikan bangunan
tidak tenggelam kesan dari
tekanan tinggi yang dikenakan
ke atas tanah.
APLIKASI
TEKANAN

8. Author : Khairi
EKSPERIMEN
Bagi mengkaji hubungan diantara daya dan tekanan
Paku besi
Polisterin
Beban
Kedalaman
penembusan
Beban
Kedalaman penembusan berkadar terus dengan daya.
maka,tekanan berkadar terus dengan daya.
TEKANAN

9. Author : Khairi
EKSPERIMEN
Paku besi
Polisterin
Rod besi
Beban
Beban
Kedalaman
penembusan
Kedalaman penembusan berkadar songsang luas permukaan.
Maka ,tekanan berkadar songsang dengan luas permukaan.
TEKANAN
Bagi mengkaji hubungan antara luas permukaan dan tekanan

10. Author : Khairi
LATIHAN
Tentukan tekanan maksima dan minima yang dikenakan oleh
kotak 5 kg ke atas tanah.
15 m
2 m
4 m
Luas Minima = 4 x 2 = 8 m2
P = F/A
= 50/8
= 6.25 N m-2
Luas maksima = 15 x 4 = 60 m2
P = F/A
= 50/60
= 0.83 Nm-2
Tekanan maksima Tekanan minima
TEKANAN

11. Author : Khairi
Tentukan tekanan yang dikenakan oleh hujung paku tekan ke atas
kayu apabila ia ditekan dengan daya 20 N dan luas keratan rentas
hujung paku tekan ialah 0.01 cm2
P = F/A
= 20/0.01
= 2000 N cm-2
= 2.0 x 107
N m-2
LATIHAN
TEKANAN

12. Author : Khairi
Sebelum sesebuah bangunan dibina,tanah akan diuji bagi
menentukan tekanan maksima yang boleh diserap oleh tanah.
Jika tekanan maksima yang boleh diserap oleh tanah ialah 20 000 Pa
dan anggaran jisim bangunan yang akan dibina ialah 6 000 kg.
Tentukan luas tapak yang sesuai bagi bangunan yang akan dibina itu.
P = F/A
A = F/P
= mg/P
= 6 000 x 10/20 000
= 3 m2
LATIHAN
TEKANAN

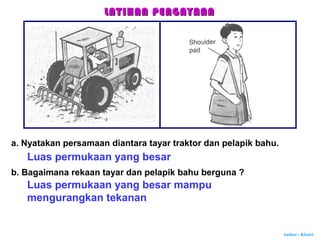

13. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN
a. Nyatakan persamaan diantara tayar traktor dan pelapik bahu.
Luas permukaan yang besar
b. Bagaimana rekaan tayar dan pelapik bahu berguna ?
Luas permukaan yang besar mampu
mengurangkan tekanan

14. Author : Khairi
a. Terangkan bagaimana pisau boleh memotong sebiji epal.
Mata pisau tajam
Mata pisau mempunya luas permukaan yang kecil
Rajah menunjukkan sebilah pisau digunakan bagi memotong epal.
Luas permukaan kecil akan meningkatkan tekanan
ke atas buah epal
LATIHAN PENGAYAANLATIHAN PENGAYAAN

15. Author : Khairi
a. Jari manakah akan terluka jika tekanan yang sama digunakan bagi
menekan paku tekan ?
Jari dalam rajah A
Rajah menunjukkan paku tekan ditekan dengan jari.
Rajah A Rajah B
b. Berikan sebab bagi jawapan anda.
Tekanan berkadar songsang dengan luas
permukaan
LATIHAN PENGAYAANLATIHAN PENGAYAAN

16. Author : Khairi
Rajah menunjukkan seekor gajah 3 000 kg.
a. Terangkan adaptasi gajah berdasarkan konsep tekanan.
Luas permukaan tapak kaki gajah besar
Maka,tekanan rendah dikenakan ke atas tanah
Gajah boleh berjalan tanpa tenggelam ke dalam
tanah
LATIHAN PENGAYAANLATIHAN PENGAYAAN

17. Author : Khairi
b. Jika luas permukaan tapak kaki gajah 1500 cm2
.Hitungkan tekanan
yang dikenakan ke atas tanah.
P = F/A
= 30000/1500 x 10-4
= 200 000 N m-2
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan seekor gajah 3 000 kg.

18. Author : Khairi
Rod kayu manakah memberi takanan yang paling besar ?
Tekanan berkadar terus dengan daya
Tekanan berkadar songsang dengan luas permukaan
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

19. Author : Khairi

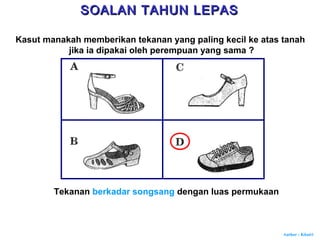

Kasut manakah memberikan tekanan yang paling kecil ke atas tanah
jika ia dipakai oleh perempuan yang sama ?
Tekanan berkadar songsang dengan luas permukaan
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

20. Author : Khairi
Berapakah tekanan maksima yang dikenakan oleh blok 1000 N
ke atas lantai ?
A. 100 Nm-2
B. 166.7 Nm-2
C. 333.3 Nm-2
D. 500 Nm-2
P = F/A
P maksima apabila A minima
A minima = 1 m x 2 m = 2 m2
P = 1000/2
= 500 N
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

21. Author : Khairi
Mengapa plastik beg durian terkoyak dengan mudah ?
A. Luas permukaan durian yang bersetuhan dengan
plastik beg lebih besar
B. Daya yang dikenakan oleh durian ke atas plastik
beg lebih besar
C. Tekanan yang dikenakan oleh durian ke atas
plastik beg lebih besar
D. Isipadu durian lebih besar
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

22. Author : Khairi
Roda kereta sorong memberikan tekanan ke
atas jalan berlumpur.Daya paduan yang
dikenakan oleh roda ke atas jalan ialah 500 N
dan luas permukaan roda yang bersentuhan
dengan jalan ialah 2 x 10-3
m2
a. Apakah yang dimaksudkan dengan tekanan ?
Daya yang bertindak secara normal ke atas
satu unit luas permukaan
b. Hitungkan tekanan yang dikenakan oleh roda
ke atas permukaan jalan berlumpur.
P = F/A
= 500/2 x 10-3
= 250 000 Nm-2
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

23. Author : Khairi

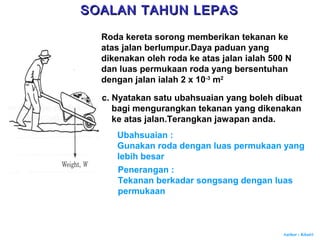

c. Nyatakan satu ubahsuaian yang boleh dibuat
bagi mengurangkan tekanan yang dikenakan
ke atas jalan.Terangkan jawapan anda.
Ubahsuaian :
Gunakan roda dengan luas permukaan yang
lebih besar
Penerangan :
Tekanan berkadar songsang dengan luas
permukaan
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
Roda kereta sorong memberikan tekanan ke
atas jalan berlumpur.Daya paduan yang
dikenakan oleh roda ke atas jalan ialah 500 N
dan luas permukaan roda yang bersentuhan
dengan jalan ialah 2 x 10-3
m2

24. Author : Khairi

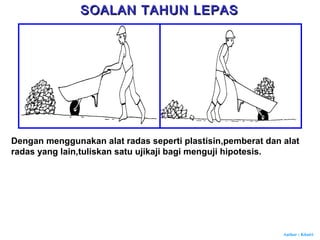

Rajah menunjukkan seorang pekerja menolak kereta sorong diatas
tanah lembut.Dia mendapati roda tenggelam lebih dalam apabila
kereta sorong berisi muatan.
Nyatakan inferen yang sesuai.
Tekanan tinggi disebabkan daya yang tinggi.
Nyatakan satu hipotesis yang sesuai.
Lebih besar daya,lebih besar tekanan
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

25. Author : Khairi
Dengan menggunakan alat radas seperti plastisin,pemberat dan alat
radas yang lain,tuliskan satu ujikaji bagi menguji hipotesis.
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

26. Author : Khairi

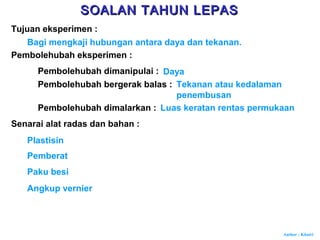

Tujuan eksperimen :
Bagi mengkaji hubungan antara daya dan tekanan.
Pembolehubah eksperimen :
Pembolehubah dimanipulai : Daya
Pembolehubah bergerak balas : Tekanan atau kedalaman
penembusan
Pembolehubah dimalarkan : Luas keratan rentas permukaan
Senarai alat radas dan bahan :
Plastisin
Pemberat
Paku besi
Angkup vernier
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

27. Author : Khairi
Susunan alat radas :
Paku besi
Plastisin
Pemberat
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

28. Author : Khairi

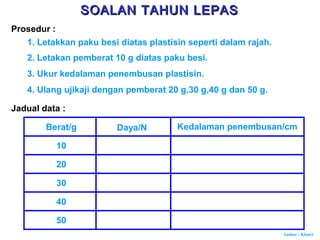

Prosedur :
1. Letakkan paku besi diatas plastisin seperti dalam rajah.
2. Letakan pemberat 10 g diatas paku besi.
3. Ukur kedalaman penembusan plastisin.
4. Ulang ujikaji dengan pemberat 20 g,30 g,40 g dan 50 g.
Jadual data :
Berat/g Daya/N Kedalaman penembusan/cm
10
20
30
40
50
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

29. Author : Khairi
Analisa data :
Plotkan graf daya melawan kedalaman penembusan
Daya/N
Kedalaman
penembusan/cm
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
