Dokumen ini membincangkan tentang pembentukan imej oleh kanta cembung dan kanta cekung, serta ciri-ciri imej yang terhasil. Ia menerangkan prinsip-prinsip seperti kedudukan objek, jarak fokus, dan pembesaran imej, serta memberikan contoh latihan untuk membentuk dan menganalisis imej. Terdapat juga soal jawab berkaitan dengan sifat kanta dan kesan cahaya yang difokuskan.

1. Author : Khairi
KANTA
KANTA CEMBUNG KANTA CEKUNG

2. Author : Khairi

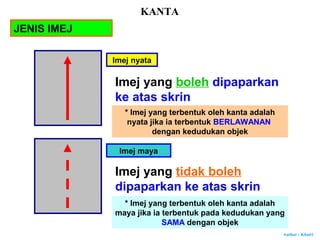

JENIS IMEJ
Imej nyata
Imej yang boleh dipaparkan
ke atas skrin
Imej maya
Imej yang tidak boleh
dipaparkan ke atas skrin
* Imej yang terbentuk oleh kanta adalah
nyata jika ia terbentuk BERLAWANAN
dengan kedudukan objek
* Imej yang terbentuk oleh kanta adalah
maya jika ia terbentuk pada kedudukan yang
SAMA dengan objek
KANTA

3. Author : Khairi

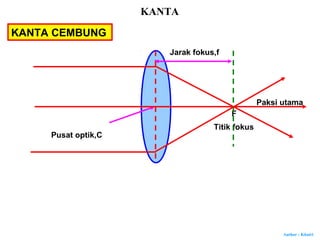

KANTA CEMBUNG
Pusat optik,C
Paksi utama
F
Titik fokus
Jarak fokus,f
KANTA

4. Author : Khairi

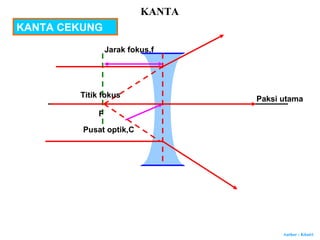

KANTA CEKUNG
Pusat optik,C
Paksi utama
F
Titik fokus
Jarak fokus,f
KANTA

5. Author : Khairi
KANTA CEMBUNG : Peraturan gambarajah sinar
Paksi utama
F
Titik fokus
F
KANTA

6. Author : Khairi
KANTA CEKUNG :Peraturan gambarajah sinar
Paksi utama
F
Titik fokus
F
KANTA

7. Author : Khairi
KANTA CEMBUNG : Pembentukan imej
FF
Ciri-ciri imej
1. Nyata
2. Tertonggeng
3. Sama saiz
Jarak objek,u
Jarak imej,v
KANTA

8. Author : Khairi
Satu objek diletakkan pada jarak 3 cm dari kanta cembung yang
berjarak fokus 1 cm.
Lukiskan kedudukan objek dan titik fokus kanta.
LATIHAN
F F
1 cm 1 cm
3 cm
KANTA

9. Author : Khairi
Lukiskan gambarajah sinar bagi menunjukkan pembentukan imej
dan nyatakan ciri-ciri imej yang terbentuk.
LATIHAN
F F
1 cm 1 cm
3 cm
Ciri-ciri imej
1. Nyata
2. Tertonggeng
3. Sama saiz
KANTA

10. Author : Khairi
Diberi u = 1 cm dan f = 3 cm.Lukiskan gambarajah sinar bagi
menunjukkan pembentukan imej dan tentukan jarak imej jika kanta
ialah sebuah kantan cembung.
LATIHAN
F F
v = 2 cm
KANTA

11. Author : Khairi
KANTA CEKUNG : Pembentukan imej
F F
Ciri-ciri imej
1. Maya
2. Tegak
3. Mengecil
SEMUA imej daripada kanta cekung
KANTA

12. Author : Khairi
Lukiskan gambarajah sinar bagi menunjukkan
pembentukan imej dan nyatakan ciri-ciri imej yang
terbentuk.
LATIHAN
F F
Ciri-ciri imej
1. Maya
2. Tegak
3. Mengecil
KANTA

13. Author : Khairi
PEMBESARAN
objek
imej
ho
hi
Jarak objek,u
Jarak imej,v
m = hi/ho
= v/u
KANTA

14. Author : Khairi
Berapakah pembesaran imej ?
LATIHAN
F F
5 cm
1 cm
m = hi/ho
= 5/1
= 5 kali
objekimej
KANTA

15. Author : Khairi
Berapakah pembesaran imej ?
LATIHAN
F F
4 cm
8 cm
m = v/u
= 8/4
= 2 kali
objek
imej
KANTA

16. Author : Khairi
Berapakah tinggi imej ?
LATIHAN
F F
8 cm
m = v/u = hi/ho
= 18/8 = hi/2
= hi = 4.5 cm
objek
imej
2 cm
26 cm
KANTA

17. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN
F F
a. Lukiskan objek bagi imej yang terbentuk.
b. Nyatakan ciri-ciri imej yang terbentuk.
Nyata
Mengecil
Songsang

18. Author : Khairi
F F
c. Apakah yang berlaku kepada sais imej jika objek digerakan
menghampiri pusat optik ?
Sais imej bertambah
1 cm
2 cm
d. Hitungkan pembesaran imej.
M = hi/ho
= 1/2
= 0.5 kali
LATIHAN PENGAYAANLATIHAN PENGAYAAN

19. Author : Khairi
F F
a. Lukiskan objek bagi imej yang terbentuk.
b. Nyatakan ciri-ciri imej yang terbentuk.
Maya
Mengecil
Tegak
LATIHAN PENGAYAANLATIHAN PENGAYAAN

20. Author : Khairi
F F
c. Apakah yang berlaku kepada sais imej jika objek bergerak menjauhi
pusat optik ?
Sais imej berkurang
d. Hitungkan pembesaran imej.
4 cm
2 cm
M = v/u
= 2/4
= 0.5 kali
LATIHAN PENGAYAANLATIHAN PENGAYAAN

21. Author : Khairi
Imej J Imej K
Rajah menunjukkan dua imej bagi satu objek yang berada dititik fokus
dua kanta.
a. Bandingkan ciri-ciri imej J dan K.
Sais imej J lebih besar daripada imej K
Kedua-dua imej adalah maya
Kedua-dua imej adalah tegak
LATIHAN PENGAYAANLATIHAN PENGAYAAN

22. Author : Khairi
Imej J Imej K
b. Nyatakan jenis kanta J dan K.
J ialah kanta cembung
K ialah kanta cekung
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan dua imej bagi satu objek yang berada dititik fokus
dua kanta.

23. Author : Khairi
Imej J Imej K
c. Kanta manakah lebih sesuai dijadikan kanta pembesar ?
Kanta J
d. Berikan sebab bagi jawapan anda.
Pembesaran imej lebih besar
LATIHAN PENGAYAANLATIHAN PENGAYAAN
Rajah menunjukkan dua imej bagi satu objek yang berada dititik fokus
dua kanta.

24. Author : Khairi
F F
Objek
Imej
6 cm
4 cm
2 cm
a. Berapakah tinggi imej yang terbentuk ?
v/u = hi/ho
2/6 = hi/4
hi = 1.33 cm
LATIHAN PENGAYAANLATIHAN PENGAYAAN

25. Author : Khairi
Manakah antara ciri-ciri imej berikut tidak benar jika jarak
fokus kanta ialah 20 cm ?
u/cm Ciri-ciri imej
A. 10 Maya dan lebih besar
B. 15 Maya dan lebih besar
C. 35 Nyata dan lebih kecil
D. 45 Nyata dan lebih kecil
f f
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

26. Author : Khairi
Segelas air digantikan dengan kanta M yang berjarak fokus 10 cm.
Jarak diantara kulit buku dan pusat kanta ialah 8 cm.
Diperhatikan imej FIZIK dibesarkan.
a. Namakan jenis kanta M
Kanta cembung
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

27. Author : Khairi
b. Hitungkan jarak diantara imej dan kanta M.
1/f = 1/u + 1/v
1/10 = 1/8 + 1/v
1/v = - 1/40
v = - 40 cm
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
Segelas air digantikan dengan kanta M yang berjarak fokus 10 cm.
Jarak diantara kulit buku dan pusat kanta ialah 8 cm.
Diperhatikan imej FIZIK dibesarkan.

28. Author : Khairi
c. Lukiskan gambarajah sinar bagi menunjukkan pembentukan imej.
F F
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

29. Author : Khairi
a. Apakah yang dimaksudkan dengan imej maya ?
Imej yang tidak boleh dipaparkan pada skrin.
b. Berdasarkan gambarajah.Bandingkan ketebalan kanta,jarak fokus
dan sais imej yang dihasilkan oleh kanta J dan K.
Hubungkaitkan sais imej dan jarak fokus bagi membuat
kesimpulan hubungan diantara kuasa kanta dan jarak fokus.
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

30. Author : Khairi
1. Kanta J lebih tebal daripada K
2. Jarak fokus kanta J lebih pendek daripada K
3. Sais imej kanta J lebih besar daripada kanta K
4. Sais imej berkadar songsang dengan jarak fokus
5. Kuasa kanta berkadar songsang dengan jarak fokus
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
b. Berdasarkan gambarajah.Bandingkan ketebalan kanta,jarak fokus
dan sais imej yang dihasilkan oleh kanta J dan K.
Hubungkaitkan sais imej dan jarak fokus bagi membuat
kesimpulan hubungan diantara kuasa kanta dan jarak fokus.

31. Author : Khairi
c. Terangkan mengapa sehelai kertas yang diletakan dibawah kanta
cembung yang dihalakan ke arah matahari boleh terbakar.
Alur cahaya difokuskan oleh
kanta cembung
Alur cahaya ditumpukan pada
titik fokus
Tenaga cahaya ditukar kepada
tenaga haba
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
