Dokumen ini membincangkan sifat-sifat cermin satah, cermin cekung, dan cermin cembung dalam konteks pembentukan imej oleh cahaya. Ia menerangkan ciri-ciri imej yang terbentuk seperti maya, nyata, besar, dan orientasi imej, serta memberikan latihan praktikal untuk membantu pemahaman konsep tersebut. Disertakan juga aplikasi pantulan cahaya dalam kehidupan seharian dan contoh soalan untuk latihan.

1. Author : Khairi

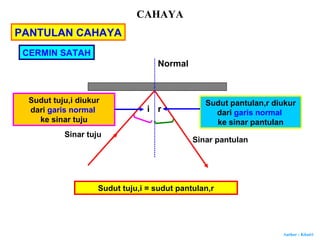

CAHAYA
PANTULAN CAHAYA
CERMIN SATAH
Sinar tuju
Sinar pantulan
Normal
i r
Sudut tuju,i = sudut pantulan,r
Sudut tuju,i diukur
dari garis normal
ke sinar tuju
Sudut pantulan,r diukur
dari garis normal
ke sinar pantulan

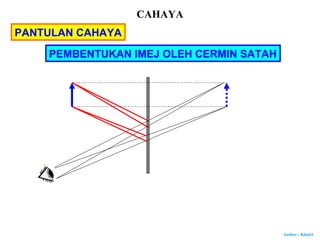

2. Author : Khairi

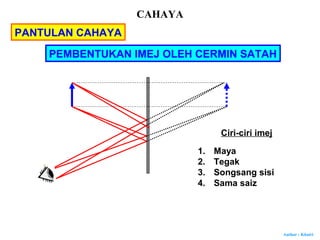

PEMBENTUKAN IMEJ OLEH CERMIN SATAH
PANTULAN CAHAYA
CAHAYA

3. Author : Khairi
Ciri-ciri imej
1. Maya
2. Tegak
3. Songsang sisi
4. Sama saiz
PEMBENTUKAN IMEJ OLEH CERMIN SATAH
CAHAYA
PANTULAN CAHAYA

4. Author : Khairi

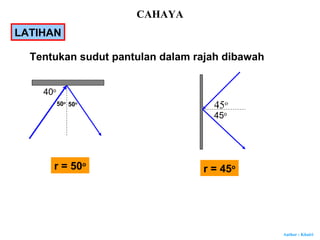

LATIHAN
Tentukan sudut pantulan dalam rajah dibawah
40o
45o50o
50o
r = 50o
45o
r = 45o
CAHAYA

5. Author : Khairi
Tentukan jarak Z dalam rajah dibawah
Z
1 m2.5 m
1 m 2.5 m
Z = 1 m + 1 m + 2.5 m
= 4.5 m
LATIHAN
CAHAYA

6. Author : Khairi

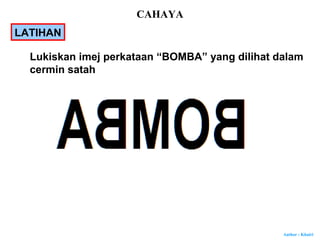

Lukiskan imej perkataan “BOMBA” yang dilihat dalam
cermin satah
LATIHAN
CAHAYA

7. Author : Khairi
Pukul berapa jam yang dilihat dalam cermin satah
-
-
- -
-
-
- -
LATIHAN
CAHAYA

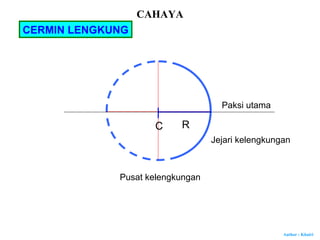

8. Author : Khairi
CERMIN LENGKUNG
C
Pusat kelengkungan
R
Jejari kelengkungan
Paksi utama
CAHAYA

9. Author : Khairi
CERMIN LENGKUNG
C
Pusat kelengkungan
R
Jejari kelengkungan
Paksi utama
F = ½ R
CAHAYA

10. Author : Khairi

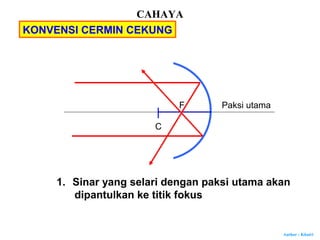

C
Paksi utamaF
1. Sinar yang selari dengan paksi utama akan
dipantulkan ke titik fokus
KONVENSI CERMIN CEKUNG
CAHAYA

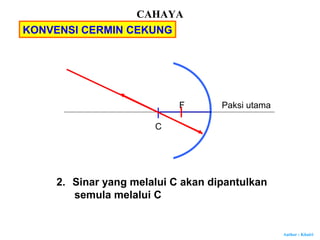

11. Author : Khairi
C
Paksi utamaF
2. Sinar yang melalui C akan dipantulkan
semula melalui C
KONVENSI CERMIN CEKUNG
CAHAYA

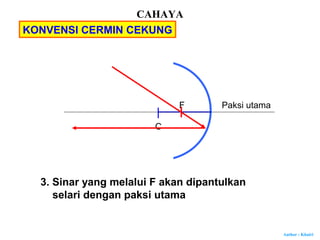

12. Author : Khairi
C
Paksi utamaF
3. Sinar yang melalui F akan dipantulkan
selari dengan paksi utama
CAHAYA
KONVENSI CERMIN CEKUNG

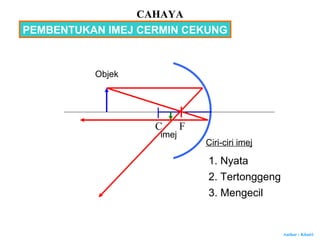

13. Author : Khairi
C F
PEMBENTUKAN IMEJ CERMIN CEKUNG
Objek
imej
Ciri-ciri imej
1. Nyata
2. Tertonggeng
3. Mengecil
CAHAYA

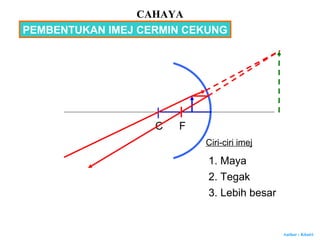

14. Author : Khairi
C F
Ciri-ciri imej
1. Maya
2. Tegak
3. Lebih besar
PEMBENTUKAN IMEJ CERMIN CEKUNG
CAHAYA

15. Author : Khairi
C F
Lengkapkan gambarajah sinar dibawah
LATIHAN
CAHAYA

16. Author : Khairi

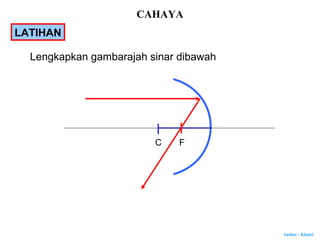

C F

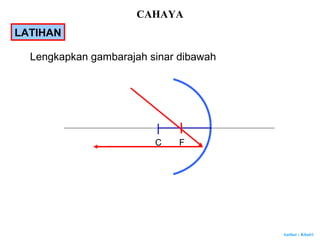

Lengkapkan gambarajah sinar dibawah
LATIHAN
CAHAYA

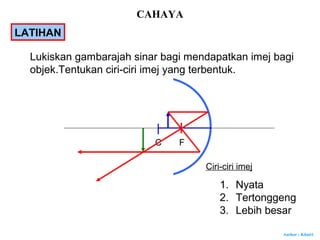

17. Author : Khairi
C F
Lukiskan gambarajah sinar bagi mendapatkan imej bagi
objek.Tentukan ciri-ciri imej yang terbentuk.
Ciri-ciri imej
1. Nyata
2. Tertonggeng
3. Lebih besar
LATIHAN
CAHAYA

18. Author : Khairi
C F
Lukiskan gambarajah sinar bagi mendapatkan imej objek.
Tentukan ciri-ciri imej yang terbentuk.
Ciri-ciri imej
1. Maya
2. Tegak
3. Lebih besar
LATIHAN
CAHAYA

19. Author : Khairi
C F

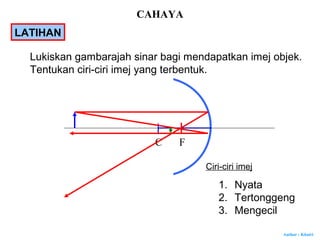

Lukiskan gambarajah sinar bagi mendapatkan imej objek.
Tentukan ciri-ciri imej yang terbentuk.
Ciri-ciri imej
1. Nyata
2. Tertonggeng
3. Mengecil
LATIHAN
CAHAYA

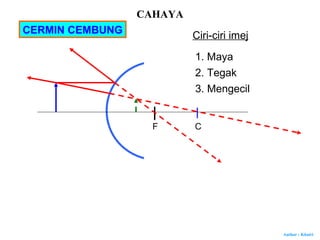

20. Author : Khairi
CERMIN CEMBUNG
CF
Ciri-ciri imej
1. Maya
2. Tegak
3. Mengecil
CAHAYA

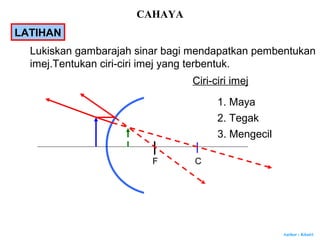

21. Author : Khairi
CF
LATIHAN
Lukiskan gambarajah sinar bagi mendapatkan pembentukan
imej.Tentukan ciri-ciri imej yang terbentuk.
Ciri-ciri imej
1. Maya
2. Tegak
3. Mengecil
CAHAYA

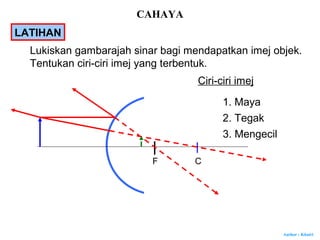

22. Author : Khairi
CF
Lukiskan gambarajah sinar bagi mendapatkan imej objek.
Tentukan ciri-ciri imej yang terbentuk.
Ciri-ciri imej
1. Maya
2. Tegak
3. Mengecil
LATIHAN
CAHAYA

23. Author : Khairi

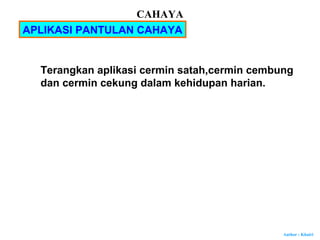

APLIKASI PANTULAN CAHAYA
Terangkan aplikasi cermin satah,cermin cembung
dan cermin cekung dalam kehidupan harian.
CAHAYA

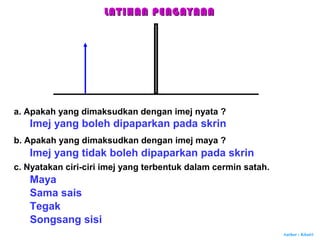

24. Author : Khairi
LATIHAN PENGAYAANLATIHAN PENGAYAAN
a. Apakah yang dimaksudkan dengan imej nyata ?
Imej yang boleh dipaparkan pada skrin
b. Apakah yang dimaksudkan dengan imej maya ?
Imej yang tidak boleh dipaparkan pada skrin
c. Nyatakan ciri-ciri imej yang terbentuk dalam cermin satah.
Maya
Sama sais
Tegak
Songsang sisi

25. Author : Khairi

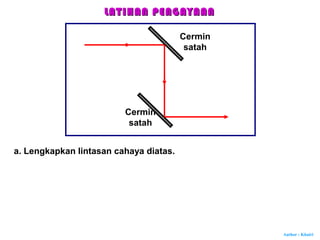

a. Lengkapkan lintasan cahaya diatas.
Cermin
satah
Cermin
satah
LATIHAN PENGAYAANLATIHAN PENGAYAAN

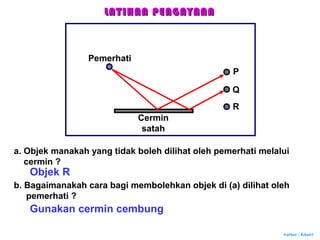

26. Author : Khairi
a. Objek manakah yang tidak boleh dilihat oleh pemerhati melalui
cermin ?
Cermin
satah
Pemerhati
P
Q
R
Objek R
b. Bagaimanakah cara bagi membolehkan objek di (a) dilihat oleh
pemerhati ?
Gunakan cermin cembung
LATIHAN PENGAYAANLATIHAN PENGAYAAN

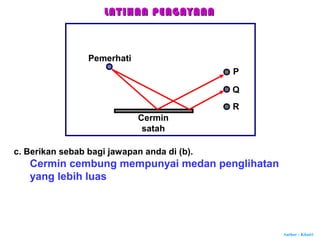

27. Author : Khairi
Cermin
satah
Pemerhati
P
Q
R
c. Berikan sebab bagi jawapan anda di (b).
Cermin cembung mempunyai medan penglihatan
yang lebih luas
LATIHAN PENGAYAANLATIHAN PENGAYAAN

28. Author : Khairi

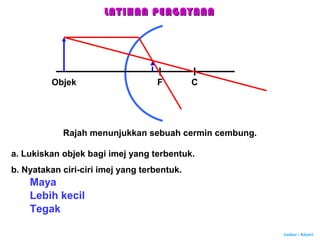

Rajah menunjukkan sebuah cermin cembung.
F C
a. Lukiskan objek bagi imej yang terbentuk.
Objek
b. Nyatakan ciri-ciri imej yang terbentuk.
Maya
Lebih kecil
Tegak
LATIHAN PENGAYAANLATIHAN PENGAYAAN

29. Author : Khairi

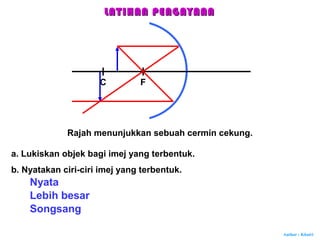

Rajah menunjukkan sebuah cermin cekung.
FC
a. Lukiskan objek bagi imej yang terbentuk.
b. Nyatakan ciri-ciri imej yang terbentuk.
Nyata
Lebih besar
Songsang
LATIHAN PENGAYAANLATIHAN PENGAYAAN

30. Author : Khairi

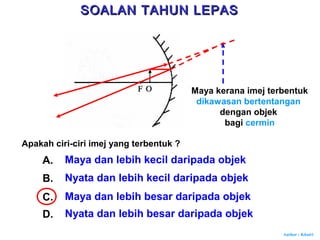

Apakah ciri-ciri imej yang terbentuk ?
A. Maya dan lebih kecil daripada objek
B. Nyata dan lebih kecil daripada objek
C. Maya dan lebih besar daripada objek
D. Nyata dan lebih besar daripada objek
Maya kerana imej terbentuk
dikawasan bertentangan
dengan objek
bagi cermin
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

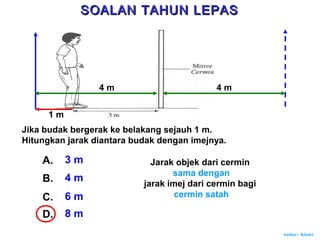

31. Author : Khairi
Jika budak bergerak ke belakang sejauh 1 m.
Hitungkan jarak diantara budak dengan imejnya.
A. 3 m
B. 4 m
C. 6 m
D. 8 m
1 m
4 m 4 m
Jarak objek dari cermin
sama dengan
jarak imej dari cermin bagi
cermin satah
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

32. Author : Khairi
Manakah imej bagi “XYZ” yang dilihat oleh budak ?
A B C D
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

33. Author : Khairi

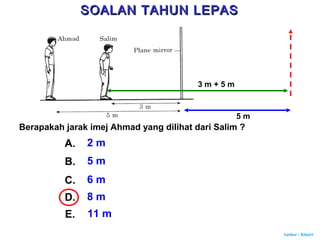

Berapakah jarak imej Ahmad yang dilihat dari Salim ?
A. 2 m
B. 5 m
C. 6 m
D. 8 m
E. 11 m
5 m
3 m + 5 m
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

34. Author : Khairi

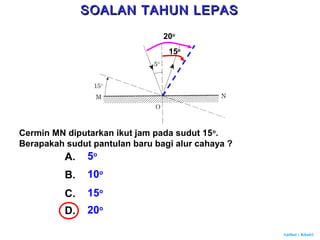

Cermin MN diputarkan ikut jam pada sudut 15o
.
Berapakah sudut pantulan baru bagi alur cahaya ?
A. 5o
B. 10o
C. 15o
D. 20o
15o
20o
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

35. Author : Khairi

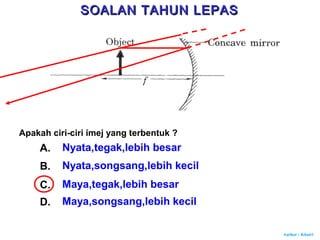

Apakah ciri-ciri imej yang terbentuk ?
A. Nyata,tegak,lebih besar
B. Nyata,songsang,lebih kecil
C. Maya,tegak,lebih besar
D. Maya,songsang,lebih kecil
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

36. Author : Khairi

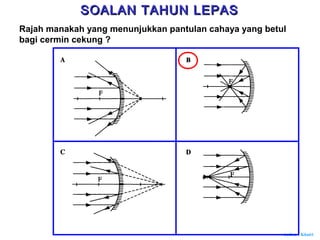

Rajah manakah yang menunjukkan pantulan cahaya yang betul
bagi cermin cekung ?
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

37. Author : Khairi

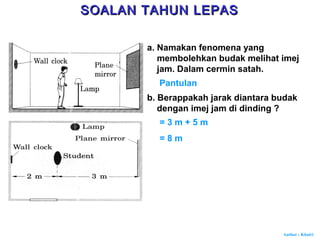

a. Namakan fenomena yang
membolehkan budak melihat imej
jam. Dalam cermin satah.
Pantulan
b. Berappakah jarak diantara budak
dengan imej jam di dinding ?
= 3 m + 5 m
= 8 m
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

38. Author : Khairi

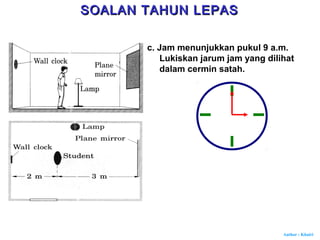

c. Jam menunjukkan pukul 9 a.m.
Lukiskan jarum jam yang dilihat
dalam cermin satah.
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

39. Author : Khairi

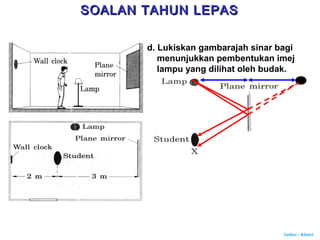

d. Lukiskan gambarajah sinar bagi
menunjukkan pembentukan imej
lampu yang dilihat oleh budak.
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

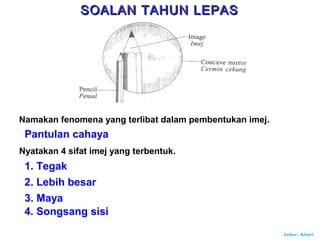

40. Author : Khairi
Namakan fenomena yang terlibat dalam pembentukan imej.
Pantulan cahaya
Nyatakan 4 sifat imej yang terbentuk.
1. Tegak
2. Lebih besar
3. Maya
4. Songsang sisi
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS

41. Author : Khairi

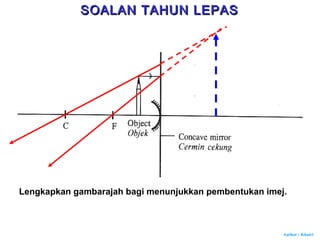

Lengkapkan gambarajah bagi menunjukkan pembentukan imej.
SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
