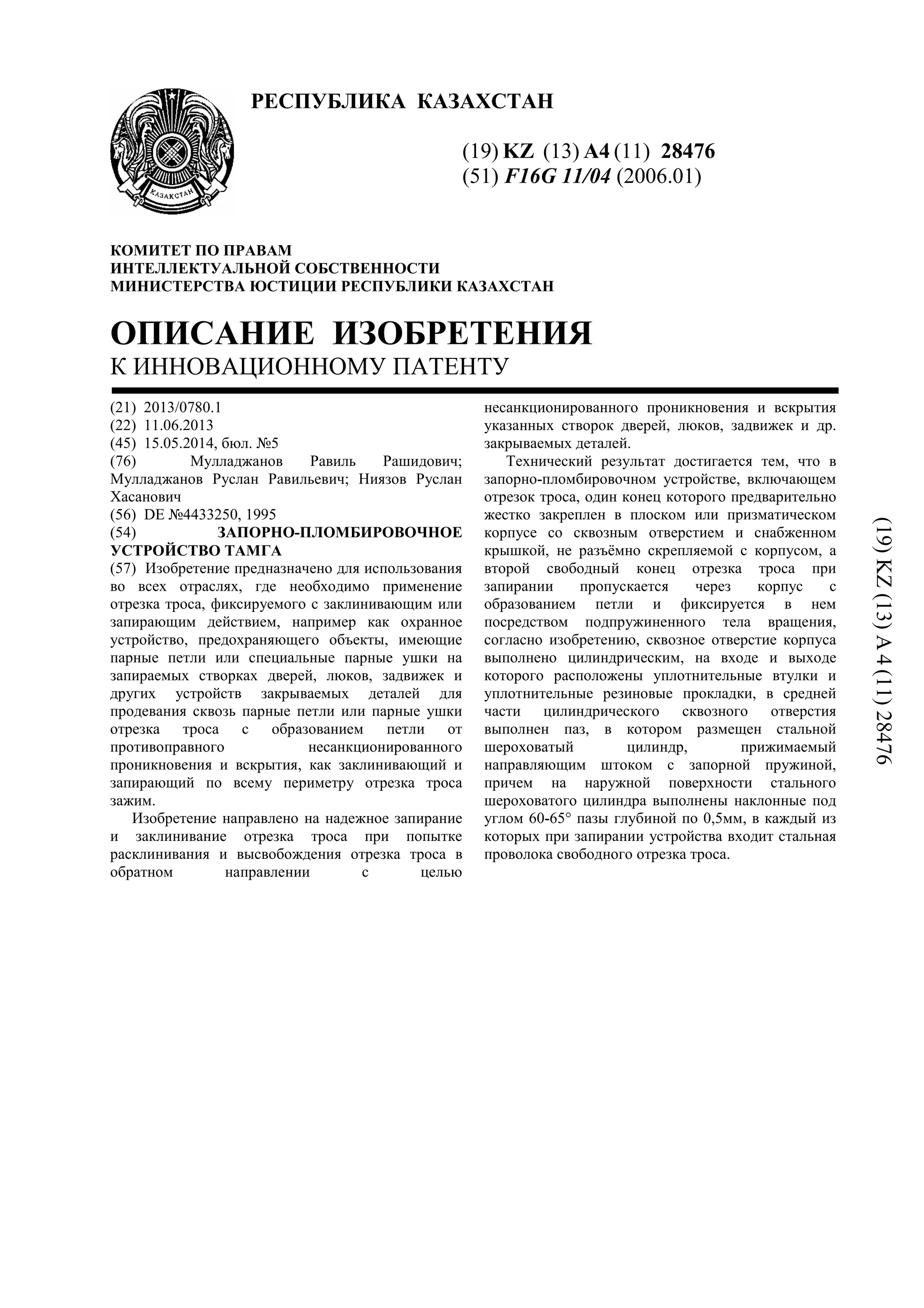

РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28476
(51) F16G 11/04 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/0780.1
(22) 11.06.2013
(45) 15.05.2014, бюл. №5
(76) Мулладжанов Равиль Рашидович;
Мулладжанов Руслан Равильевич; Ниязов Руслан
Хасанович
(56) DE №4433250, 1995
(54) ЗАПОРНО-ПЛОМБИРОВОЧНОЕ
УСТРОЙСТВО ТАМГА
(57) Изобретение предназначено для использования
во всех отраслях, где необходимо применение
отрезка троса, фиксируемого с заклинивающим или
запирающим действием, например как охранное
устройство, предохраняющего объекты, имеющие
парные петли или специальные парные ушки на
запираемых створках дверей, люков, задвижек и
других устройств закрываемых деталей для
продевания сквозь парные петли или парные ушки
отрезка троса с образованием петли от
противоправного несанкционированного
проникновения и вскрытия, как заклинивающий и
запирающий по всему периметру отрезка троса
зажим.
Изобретение направлено на надежное запирание
и заклинивание отрезка троса при попытке
расклинивания и высвобождения отрезка троса в
обратном направлении с целью
несанкционированного проникновения и вскрытия
указанных створок дверей, люков, задвижек и др.
закрываемых деталей.
Технический результат достигается тем, что в
запорно-пломбировочном устройстве, включающем
отрезок троса, один конец которого предварительно
жестко закреплен в плоском или призматическом
корпусе со сквозным отверстием и снабженном
крышкой, не разъёмно скрепляемой с корпусом, а
второй свободный конец отрезка троса при
запирании пропускается через корпус с
образованием петли и фиксируется в нем
посредством подпружиненного тела вращения,
согласно изобретению, сквозное отверстие корпуса
выполнено цилиндрическим, на входе и выходе
которого расположены уплотнительные втулки и
уплотнительные резиновые прокладки, в средней
части цилиндрического сквозного отверстия
выполнен паз, в котором размещен стальной
шероховатый цилиндр, прижимаемый
направляющим штоком с запорной пружиной,
причем на наружной поверхности стального
шероховатого цилиндра выполнены наклонные под
углом 60-65° пазы глубиной по 0,5мм, в каждый из
которых при запирании устройства входит стальная
проволока свободного отрезка троса.
(19)KZ(13)A4(11)28476
28476
2

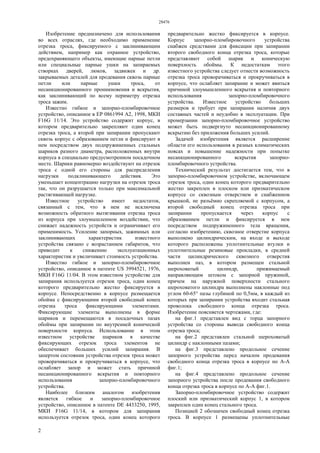

Изобретение предназначено для использования
во всех отраслях, где необходимо применение
отрезка троса, фиксируемого с заклинивающим
действием, например как охранное устройство,
предохраняющего объекты, имеющие парные петли
или специальные парные ушки на запираемых
створках дверей, люков, задвижек и др.
закрываемых деталей для продевания сквозь парные
петли или парные ушки троса, от
несанкционированного проникновения и вскрытия,
как заклинивающий по всему периметру отрезка
троса зажим.
Известно гибкое и запорно-пломбировочное
устройство, описанное в ЕР 0861994 А2, 1998, МКИ
F16G 11/14. Это устройство содержит корпус, в
котором предварительно закрепляют один конец
отрезка троса, а второй при запирании пропускают
сквозь корпус с образованием петли и фиксируют в
нем посредством двух подпружиненных стальных
шариков разного диаметра, расположенных внутри
корпуса в специально предусмотренном посадочном
месте. Шарики равномерно воздействуют на отрезок
троса с одной его стороны для распределения
нагрузки подклинивающего действия. Это
уменьшает концентрацию нагрузки на отрезок троса
так, что он разрушается только при максимальной
растягивающей нагрузке.
Известное устройство имеет недостаток,
связанный с тем, что в нем не исключена
возможность обратного вытягивания отрезка троса
из корпуса при злоумышленном воздействии, что
снижает надежность устройств и ограничивает его
применимость. Усиление запорных, зажимных или
заклинивающих характеристик известного
устройства связано с возрастанием габаритов, что
приводит к снижению эксплуатационных
характеристик и увеличивает стоимость устройства.
Известно гибкое и запорно-пломбировочное
устройство, описанное в патенте US 3994521, 1976,
МКИ F16G 11/04. В этом известном устройстве для
запирания используется отрезок троса, один конец
которого предварительно жестко фиксируется в
корпусе. Непосредственно в корпусе размещается
обойма с фиксирующими второй свободный конец
отрезка троса фиксирующими элементами.
Фиксирующие элементы выполнены в форме
шариков и перемещаются в посадочных пазах
обоймы при запирании по внутренней конической
поверхности корпуса. Использование в этом
известном устройстве шариков в качестве
фиксирующих отрезок троса элементов не
обеспечивает больших усилий запирания. В
запертом состоянии устройства отрезок троса может
проворачиваться и прокручиваться в корпусе, что
ослабляет запор и может стать причиной
несанкционированного вскрытия и повторного
использования запорно-пломбировочного
устройства.
Наиболее близким аналогом изобретения
является гибкое и запорно-пломбировочное
устройство, описанное в патенте DE 4433250, 1995,
МКИ F16G 11/14, в котором для запирания
используется отрезок троса, один конец которого
предварительно жестко фиксируется в корпусе.
Корпус запорно-пломбировочного устройства
снабжен средствами для фиксации при запирании
второго свободного конца отрезка троса, которые
представляют собой шарик и коническую
поверхность обоймы. К недостаткам этого
известного устройства следует отнести возможность
отрезка троса проворачиваться и прокручиваться в
корпусе, что ослабляет запирание и может явиться
причиной злоумышленного вскрытия и повторного
использования запорно-пломбировочного
устройства. Известное устройство больших
размеров и требует при запирании наличия двух
составных частей и неудобно в эксплуатации. При
промерзании запорно-пломбировочное устройство
может быть подвергнуто несанкционированному
вскрытию без приложения больших усилий.
Задачей изобретения является расширение
области его использования в разных климатических
поясах и повышение надежности при попытке
несанкционированного вскрытия запорно-
пломбировочного устройства.
Технический результат достигается тем, что в
запорно-пломбировочном устройстве, включающем
отрезок троса, один конец которого предварительно
жестко закреплен в плоском или призматическом
корпусе со сквозным отверстием и снабженном
крышкой, не разъёмно скрепляемой с корпусом, а
второй свободный конец отрезка троса при
запирании пропускается через корпус с
образованием петли и фиксируется в нем
посредством подпружиненного тела вращения,
согласно изобретению, сквозное отверстие корпуса
выполнено цилиндрическим, на входе и выходе
которого расположены уплотнительные втулки и
уплотнительные резиновые прокладки, в средней
части цилиндрического сквозного отверстия
выполнен паз, в котором размещен стальной
шероховатый цилиндр, прижимаемый
направляющим штоком с запорной пружиной,
причем на наружной поверхности стального
шероховатого цилиндра выполнены наклонные под
углом 60-65° пазы глубиной по 0,5мм, в каждый из
которых при запирании устройства входит стальная
проволока свободного конца отрезка троса.
Изобретение поясняется чертежами, где:
на фиг.1 представлен вид с торца запорного
устройства со стороны вывода свободного конца
отрезка троса;
на фиг.2 представлен стальной шероховатый
цилиндр с наклонными пазами;
на фиг.3 представлено продольное сечение
запорного устройства перед началом продевания
свободного конца отрезка троса в корпусе по А-А
фиг.1;
на фиг.4 представлено продольное сечение
запорного устройства после продевания свободного
конца отрезка троса в корпусе по А-А фиг.1.
Запорно-пломбировочное устройство содержит
плоский или призматический корпус 1, в котором
закреплен один конец стального троса.
Позицией 2 обозначен свободный конец отрезка
троса. В корпусе 1 размещены уплотнительные

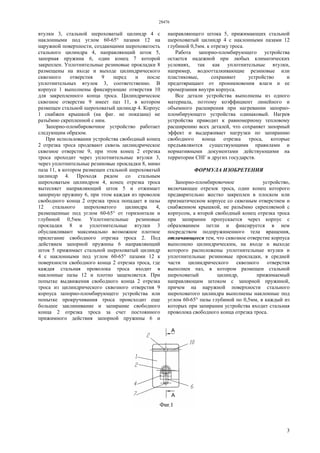

28476
3
втулки 3, стальной шероховатый цилиндр 4 с
наклонными под углом 60-65° пазами 12 на
наружной поверхности, создающими шероховатость
стального цилиндра 4, направляющий шток 5,
запорная пружина 6, один конец 7 которой
закреплен. Уплотнительные резиновые прокладки 8
размещены на входе и выходе цилиндрического
сквозного отверстия 9 перед и после
уплотнительных втулок 3, соответственно. В
корпусе 1 выполнены фиксирующие отверстия 10
для закрепленного конца троса. Цилиндрическое
сквозное отверстие 9 имеет паз 11, в котором
размещен стальной шероховатый цилиндр 4. Корпус
1 снабжен крышкой (на фиг. не показана) не
разъёмно скрепленной с ним.
Запорно-пломбировочное устройство работает
следующим образом.
При использовании устройства свободный конец
2 отрезка троса продевают сквозь цилиндрическое
сквозное отверстие 9, при этом конец 2 отрезка
троса проходит через уплотнительные втулки 3,
через уплотнительные резиновые прокладки 8, мимо
паза 11, в котором размещен стальной шероховатый
цилиндр 4. Проходя рядом со стальным
шероховатым цилиндром 4, конец отрезка троса
вытесняет направляющий шток 5 и отжимает
запорную пружину 6, при этом каждая из проволок
свободного конца 2 отрезка троса попадает в пазы
12 стального шероховатого цилиндра 4,
размещенные под углом 60-65° от горизонтали и
глубиной 0,5мм. Уплотнительные резиновые
прокладки 8 и уплотнительные втулки 3
обуславливают максимально возможное плотное
прилегание свободного отрезка троса 2. Под
действием запорной пружины 6 направляющий
шток 5 прижимает стальной шероховатый цилиндр
4 с наклонными под углом 60-65° пазами 12 к
поверхности свободного конца 2 отрезка троса, где
каждая стальная проволока троса входит в
наклонные пазы 12 и плотно защемляется. При
попытке выдвижения свободного конца 2 отрезка
троса из цилиндрического сквозного отверстия 9
корпуса запорно-пломбирующего устройства или
попытке прокручивания троса происходит еще
большее заклинивание и запирание свободного
конца 2 отрезка троса за счет постоянного
прижимного действия запорной пружины 6 и
направляющего штока 5, прижимающих стальной
шероховатый цилиндр 4 с наклонными пазами 12
глубиной 0,5мм. к отрезку троса.
Работа запорно-пломбирующего устройства
остается надежной при любых климатических
условиях, так как уплотнительные втулки,
например, водоотталкивающие резиновые или
пластиковые, сохраняют устройство и
предотвращают от проникновения влаги и ее
промерзания внутри корпуса.
Все детали устройства выполнены из одного
материала, поэтому коэффициент линейного и
объемного расширения при нагревании запорно-
пломбирующего устройства одинаковый. Нагрев
устройства приводит к равномерному тепловому
расширению всех деталей, что сохраняет запорный
эффект и выдерживает нагрузки по запиранию
свободного конца отрезка троса, которые
предъявляются существующими правилами и
нормативными документами действующими на
территории СНГ и других государств.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Запорно-пломбировочное устройство,
включающее отрезок троса, один конец которого
предварительно жестко закреплен в плоском или
призматическом корпусе со сквозным отверстием и
снабженном крышкой, не разъёмно скрепляемой с
корпусом, а второй свободный конец отрезка троса
при запирании пропускается через корпус с
образованием петли и фиксируется в нем
посредством подпружиненного тела вращения,
отличающееся тем, что сквозное отверстие корпуса
выполнено цилиндрическим, на входе и выходе
которого расположены уплотнительные втулки и
уплотнительные резиновые прокладки, в средней
части цилиндрического сквозного отверстия
выполнен паз, в котором размещен стальной
шероховатый цилиндр, прижимаемый
направляющим штоком с запорной пружиной,
причем на наружной поверхности стального
шероховатого цилиндра выполнены наклонные под
углом 60-65° пазы глубиной по 0,5мм, в каждый из
которых при запирании устройства входит стальная
проволока свободного конца отрезка троса.
28476
4
Верстка Ж. Жомартбек
Корректор Е. Барч

28476ip

  • 1.
    РЕСПУБЛИКА КАЗАХСТАН (19) KZ(13) A4 (11) 28476 (51) F16G 11/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ (21) 2013/0780.1 (22) 11.06.2013 (45) 15.05.2014, бюл. №5 (76) Мулладжанов Равиль Рашидович; Мулладжанов Руслан Равильевич; Ниязов Руслан Хасанович (56) DE №4433250, 1995 (54) ЗАПОРНО-ПЛОМБИРОВОЧНОЕ УСТРОЙСТВО ТАМГА (57) Изобретение предназначено для использования во всех отраслях, где необходимо применение отрезка троса, фиксируемого с заклинивающим или запирающим действием, например как охранное устройство, предохраняющего объекты, имеющие парные петли или специальные парные ушки на запираемых створках дверей, люков, задвижек и других устройств закрываемых деталей для продевания сквозь парные петли или парные ушки отрезка троса с образованием петли от противоправного несанкционированного проникновения и вскрытия, как заклинивающий и запирающий по всему периметру отрезка троса зажим. Изобретение направлено на надежное запирание и заклинивание отрезка троса при попытке расклинивания и высвобождения отрезка троса в обратном направлении с целью несанкционированного проникновения и вскрытия указанных створок дверей, люков, задвижек и др. закрываемых деталей. Технический результат достигается тем, что в запорно-пломбировочном устройстве, включающем отрезок троса, один конец которого предварительно жестко закреплен в плоском или призматическом корпусе со сквозным отверстием и снабженном крышкой, не разъёмно скрепляемой с корпусом, а второй свободный конец отрезка троса при запирании пропускается через корпус с образованием петли и фиксируется в нем посредством подпружиненного тела вращения, согласно изобретению, сквозное отверстие корпуса выполнено цилиндрическим, на входе и выходе которого расположены уплотнительные втулки и уплотнительные резиновые прокладки, в средней части цилиндрического сквозного отверстия выполнен паз, в котором размещен стальной шероховатый цилиндр, прижимаемый направляющим штоком с запорной пружиной, причем на наружной поверхности стального шероховатого цилиндра выполнены наклонные под углом 60-65° пазы глубиной по 0,5мм, в каждый из которых при запирании устройства входит стальная проволока свободного отрезка троса. (19)KZ(13)A4(11)28476
  • 2.
    28476 2 Изобретение предназначено дляиспользования во всех отраслях, где необходимо применение отрезка троса, фиксируемого с заклинивающим действием, например как охранное устройство, предохраняющего объекты, имеющие парные петли или специальные парные ушки на запираемых створках дверей, люков, задвижек и др. закрываемых деталей для продевания сквозь парные петли или парные ушки троса, от несанкционированного проникновения и вскрытия, как заклинивающий по всему периметру отрезка троса зажим. Известно гибкое и запорно-пломбировочное устройство, описанное в ЕР 0861994 А2, 1998, МКИ F16G 11/14. Это устройство содержит корпус, в котором предварительно закрепляют один конец отрезка троса, а второй при запирании пропускают сквозь корпус с образованием петли и фиксируют в нем посредством двух подпружиненных стальных шариков разного диаметра, расположенных внутри корпуса в специально предусмотренном посадочном месте. Шарики равномерно воздействуют на отрезок троса с одной его стороны для распределения нагрузки подклинивающего действия. Это уменьшает концентрацию нагрузки на отрезок троса так, что он разрушается только при максимальной растягивающей нагрузке. Известное устройство имеет недостаток, связанный с тем, что в нем не исключена возможность обратного вытягивания отрезка троса из корпуса при злоумышленном воздействии, что снижает надежность устройств и ограничивает его применимость. Усиление запорных, зажимных или заклинивающих характеристик известного устройства связано с возрастанием габаритов, что приводит к снижению эксплуатационных характеристик и увеличивает стоимость устройства. Известно гибкое и запорно-пломбировочное устройство, описанное в патенте US 3994521, 1976, МКИ F16G 11/04. В этом известном устройстве для запирания используется отрезок троса, один конец которого предварительно жестко фиксируется в корпусе. Непосредственно в корпусе размещается обойма с фиксирующими второй свободный конец отрезка троса фиксирующими элементами. Фиксирующие элементы выполнены в форме шариков и перемещаются в посадочных пазах обоймы при запирании по внутренней конической поверхности корпуса. Использование в этом известном устройстве шариков в качестве фиксирующих отрезок троса элементов не обеспечивает больших усилий запирания. В запертом состоянии устройства отрезок троса может проворачиваться и прокручиваться в корпусе, что ослабляет запор и может стать причиной несанкционированного вскрытия и повторного использования запорно-пломбировочного устройства. Наиболее близким аналогом изобретения является гибкое и запорно-пломбировочное устройство, описанное в патенте DE 4433250, 1995, МКИ F16G 11/14, в котором для запирания используется отрезок троса, один конец которого предварительно жестко фиксируется в корпусе. Корпус запорно-пломбировочного устройства снабжен средствами для фиксации при запирании второго свободного конца отрезка троса, которые представляют собой шарик и коническую поверхность обоймы. К недостаткам этого известного устройства следует отнести возможность отрезка троса проворачиваться и прокручиваться в корпусе, что ослабляет запирание и может явиться причиной злоумышленного вскрытия и повторного использования запорно-пломбировочного устройства. Известное устройство больших размеров и требует при запирании наличия двух составных частей и неудобно в эксплуатации. При промерзании запорно-пломбировочное устройство может быть подвергнуто несанкционированному вскрытию без приложения больших усилий. Задачей изобретения является расширение области его использования в разных климатических поясах и повышение надежности при попытке несанкционированного вскрытия запорно- пломбировочного устройства. Технический результат достигается тем, что в запорно-пломбировочном устройстве, включающем отрезок троса, один конец которого предварительно жестко закреплен в плоском или призматическом корпусе со сквозным отверстием и снабженном крышкой, не разъёмно скрепляемой с корпусом, а второй свободный конец отрезка троса при запирании пропускается через корпус с образованием петли и фиксируется в нем посредством подпружиненного тела вращения, согласно изобретению, сквозное отверстие корпуса выполнено цилиндрическим, на входе и выходе которого расположены уплотнительные втулки и уплотнительные резиновые прокладки, в средней части цилиндрического сквозного отверстия выполнен паз, в котором размещен стальной шероховатый цилиндр, прижимаемый направляющим штоком с запорной пружиной, причем на наружной поверхности стального шероховатого цилиндра выполнены наклонные под углом 60-65° пазы глубиной по 0,5мм, в каждый из которых при запирании устройства входит стальная проволока свободного конца отрезка троса. Изобретение поясняется чертежами, где: на фиг.1 представлен вид с торца запорного устройства со стороны вывода свободного конца отрезка троса; на фиг.2 представлен стальной шероховатый цилиндр с наклонными пазами; на фиг.3 представлено продольное сечение запорного устройства перед началом продевания свободного конца отрезка троса в корпусе по А-А фиг.1; на фиг.4 представлено продольное сечение запорного устройства после продевания свободного конца отрезка троса в корпусе по А-А фиг.1. Запорно-пломбировочное устройство содержит плоский или призматический корпус 1, в котором закреплен один конец стального троса. Позицией 2 обозначен свободный конец отрезка троса. В корпусе 1 размещены уплотнительные
  • 3.
    28476 3 втулки 3, стальнойшероховатый цилиндр 4 с наклонными под углом 60-65° пазами 12 на наружной поверхности, создающими шероховатость стального цилиндра 4, направляющий шток 5, запорная пружина 6, один конец 7 которой закреплен. Уплотнительные резиновые прокладки 8 размещены на входе и выходе цилиндрического сквозного отверстия 9 перед и после уплотнительных втулок 3, соответственно. В корпусе 1 выполнены фиксирующие отверстия 10 для закрепленного конца троса. Цилиндрическое сквозное отверстие 9 имеет паз 11, в котором размещен стальной шероховатый цилиндр 4. Корпус 1 снабжен крышкой (на фиг. не показана) не разъёмно скрепленной с ним. Запорно-пломбировочное устройство работает следующим образом. При использовании устройства свободный конец 2 отрезка троса продевают сквозь цилиндрическое сквозное отверстие 9, при этом конец 2 отрезка троса проходит через уплотнительные втулки 3, через уплотнительные резиновые прокладки 8, мимо паза 11, в котором размещен стальной шероховатый цилиндр 4. Проходя рядом со стальным шероховатым цилиндром 4, конец отрезка троса вытесняет направляющий шток 5 и отжимает запорную пружину 6, при этом каждая из проволок свободного конца 2 отрезка троса попадает в пазы 12 стального шероховатого цилиндра 4, размещенные под углом 60-65° от горизонтали и глубиной 0,5мм. Уплотнительные резиновые прокладки 8 и уплотнительные втулки 3 обуславливают максимально возможное плотное прилегание свободного отрезка троса 2. Под действием запорной пружины 6 направляющий шток 5 прижимает стальной шероховатый цилиндр 4 с наклонными под углом 60-65° пазами 12 к поверхности свободного конца 2 отрезка троса, где каждая стальная проволока троса входит в наклонные пазы 12 и плотно защемляется. При попытке выдвижения свободного конца 2 отрезка троса из цилиндрического сквозного отверстия 9 корпуса запорно-пломбирующего устройства или попытке прокручивания троса происходит еще большее заклинивание и запирание свободного конца 2 отрезка троса за счет постоянного прижимного действия запорной пружины 6 и направляющего штока 5, прижимающих стальной шероховатый цилиндр 4 с наклонными пазами 12 глубиной 0,5мм. к отрезку троса. Работа запорно-пломбирующего устройства остается надежной при любых климатических условиях, так как уплотнительные втулки, например, водоотталкивающие резиновые или пластиковые, сохраняют устройство и предотвращают от проникновения влаги и ее промерзания внутри корпуса. Все детали устройства выполнены из одного материала, поэтому коэффициент линейного и объемного расширения при нагревании запорно- пломбирующего устройства одинаковый. Нагрев устройства приводит к равномерному тепловому расширению всех деталей, что сохраняет запорный эффект и выдерживает нагрузки по запиранию свободного конца отрезка троса, которые предъявляются существующими правилами и нормативными документами действующими на территории СНГ и других государств. ФОРМУЛА ИЗОБРЕТЕНИЯ Запорно-пломбировочное устройство, включающее отрезок троса, один конец которого предварительно жестко закреплен в плоском или призматическом корпусе со сквозным отверстием и снабженном крышкой, не разъёмно скрепляемой с корпусом, а второй свободный конец отрезка троса при запирании пропускается через корпус с образованием петли и фиксируется в нем посредством подпружиненного тела вращения, отличающееся тем, что сквозное отверстие корпуса выполнено цилиндрическим, на входе и выходе которого расположены уплотнительные втулки и уплотнительные резиновые прокладки, в средней части цилиндрического сквозного отверстия выполнен паз, в котором размещен стальной шероховатый цилиндр, прижимаемый направляющим штоком с запорной пружиной, причем на наружной поверхности стального шероховатого цилиндра выполнены наклонные под углом 60-65° пазы глубиной по 0,5мм, в каждый из которых при запирании устройства входит стальная проволока свободного конца отрезка троса.
  • 4.
