Клиновые анкеры Sormat
- 1.

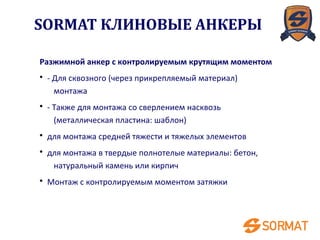

- 2. Разжимной анкер сконтролируемым крутящим моментом • - Для сквозного (через прикрепляемый материал) монтажа • - Также для монтажа со сверлением насквозь (металлическая пластина: шаблон) • для монтажа средней тяжести и тяжелых элементов • для монтажа в твердые полнотелые материалы: бетон, натуральный камень или кирпич • Монтаж с контролируемым моментом затяжки SORMAT КЛИНОВЫЕ АНКЕРЫ

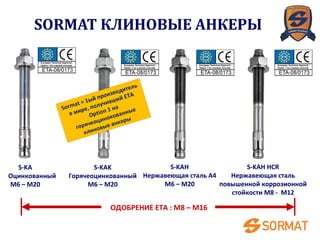

- 3. ОДОБРЕНИЕ ETA :M8 – M16 S-KA Оцинкованный M6 – M20 S-KAK Горячеоцинкованный M6 – M20 S-KAH Нержавеющая сталь A4 M6 – M20 S-KAH HCR Нержавеющая сталь повышенной коррозионной стойкости M8 - M12 Sormat = 1ый производитель в мире, получивший ETA Option 1 на горячеоцинокованные клиновые анкеры SORMAT КЛИНОВЫЕ АНКЕРЫ

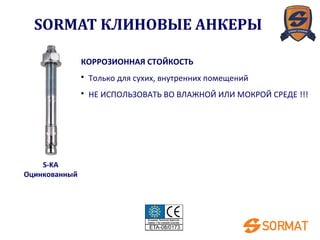

- 4. S-KA Оцинкованный КОРРОЗИОННАЯ СТОЙКОСТЬ • Толькодля сухих, внутренних помещений • НЕ ИСПОЛЬЗОВАТЬ ВО ВЛАЖНОЙ ИЛИ МОКРОЙ СРЕДЕ !!! SORMAT КЛИНОВЫЕ АНКЕРЫ

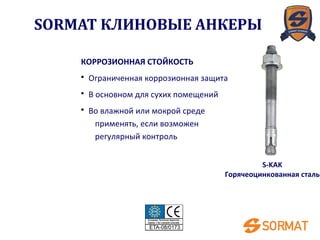

- 5. S-KAK Горячеоцинкованная сталь КОРРОЗИОННАЯ СТОЙКОСТЬ •Ограниченная коррозионная защита • В основном для сухих помещений • Во влажной или мокрой среде применять, если возможен регулярный контроль SORMAT КЛИНОВЫЕ АНКЕРЫ

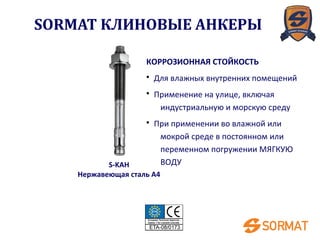

- 6. S-KAH Нержавеющая сталь A4 КОРРОЗИОННАЯСТОЙКОСТЬ • Для влажных внутренних помещений • Применение на улице, включая индустриальную и морскую среду • При применении во влажной или мокрой среде в постоянном или переменном погружении МЯГКУЮ ВОДУ SORMAT КЛИНОВЫЕ АНКЕРЫ

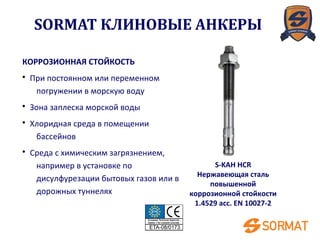

- 7. S-KAH HCR Нержавеющая сталь повышенной коррозионнойстойкости 1.4529 acc. EN 10027-2 КОРРОЗИОННАЯ СТОЙКОСТЬ • При постоянном или переменном погружении в морскую воду • Зона заплеска морской воды • Хлоридная среда в помещении бассейнов • Среда с химическим загрязнением, например в установке по дисулфурезации бытовых газов или в дорожных туннелях SORMAT КЛИНОВЫЕ АНКЕРЫ

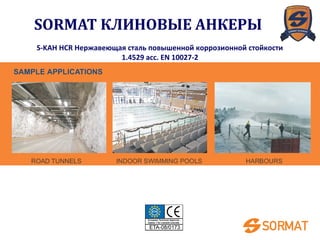

- 8. SORMAT КЛИНОВЫЕ АНКЕРЫ S-KAHHCR Нержавеющая сталь повышенной коррозионной стойкости 1.4529 acc. EN 10027-2

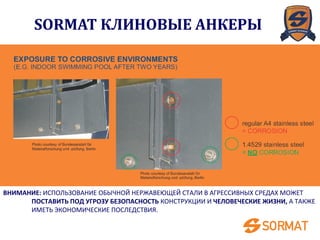

- 9. ВНИМАНИЕ: ИСПОЛЬЗОВАНИЕ ОБЫЧНОЙНЕРЖАВЕЮЩЕЙ СТАЛИ В АГРЕССИВНЫХ СРЕДАХ МОЖЕТ ПОСТАВИТЬ ПОД УГРОЗУ БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И ЧЕЛОВЕЧЕСКИЕ ЖИЗНИ, А ТАКЖЕ ИМЕТЬ ЭКОНОМИЧЕСКИЕ ПОСЛЕДСТВИЯ. SORMAT КЛИНОВЫЕ АНКЕРЫ

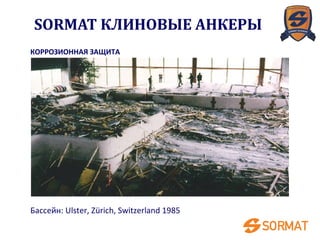

- 10. Бассейн: Ulster, Zürich,Switzerland 1985 КОРРОЗИОННАЯ ЗАЩИТА SORMAT КЛИНОВЫЕ АНКЕРЫ
- 11. 11 S-KA 10 /10 Производитель = Sormat Оцинкованный клиновой анкер Диаметр отверстия = 10 mm Max.толщина прикрепляемого материала = 10 mm SORMAT КЛИНОВЫЕ АНКЕРЫ

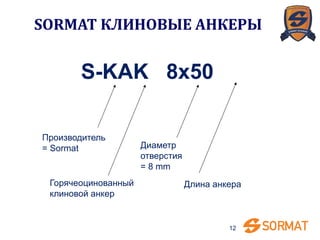

- 12. 12 S-KAK 8x50 Горячеоцинованный клиновой анкер Длинаанкера Производитель = Sormat Диаметр отверстия = 8 mm SORMAT КЛИНОВЫЕ АНКЕРЫ
- 13. ПРЕИМУЩЕСТВО: БОЛЬШЕ ВАРИАНТОВ ИСПОЛЬЗОВАНИЯ SORMAT КЛИНОВЫЕАНКЕРЫ ДЛИННАЯ РЕЗЬБА

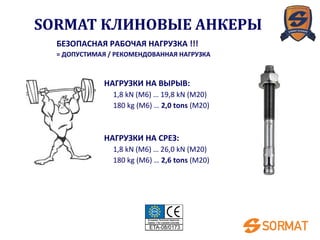

- 14. НАГРУЗКИ НА ВЫРЫВ: 1,8kN (M6) … 19,8 kN (M20) 180 kg (M6) … 2,0 tons (M20) НАГРУЗКИ НА СРЕЗ: 1,8 kN (M6) … 26,0 kN (M20) 180 kg (M6) … 2,6 tons (M20) БЕЗОПАСНАЯ РАБОЧАЯ НАГРУЗКА !!! = ДОПУСТИМАЯ / РЕКОМЕНДОВАННАЯ НАГРУЗКА SORMAT КЛИНОВЫЕ АНКЕРЫ
- 15. ХОРОШО подходит Подходит СРЕДНЕ бетоннатуральный камень Полнотелый кирпич max. M8 Пустотелый кирпич газобетон НЕ применим SORMAT КЛИНОВЫЕ АНКЕРЫ

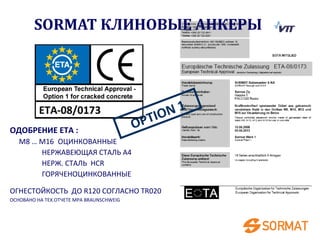

- 16. ETA-08/0173 ОДОБРЕНИЕ ETA : M8… M16 ОЦИНКОВАННЫЕ НЕРЖАВЕЮЩАЯ СТАЛЬ A4 НЕРЖ. СТАЛЬ HCR ГОРЯЧЕНОЦИНКОВАННЫЕ ОГНЕСТОЙКОСТЬ ДО R120 СОГЛАСНО TR020 ОСНОВАНО НА ТЕХ.ОТЧЕТЕ MPA BRAUNSCHWEIG OPTION 1 SORMAT КЛИНОВЫЕ АНКЕРЫ

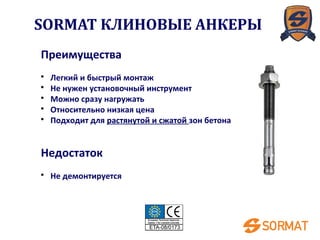

- 17. Преимущества • Легкий ибыстрый монтаж • Не нужен установочный инструмент • Можно сразу нагружать • Относительно низкая цена • Подходит для растянутой и сжатой зон бетона Недостаток • Не демонтируется SORMAT КЛИНОВЫЕ АНКЕРЫ

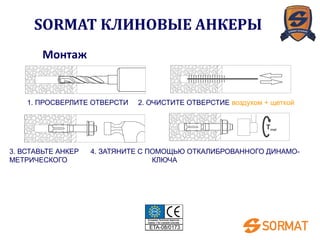

- 18. 3. ВСТАВЬТЕ АНКЕР4. ЗАТЯНИТЕ С ПОМОЩЬЮ ОТКАЛИБРОВАННОГО ДИНАМО- МЕТРИЧЕСКОГО КЛЮЧА 1. ПРОСВЕРЛИТЕ ОТВЕРСТИ 2. ОЧИСТИТЕ ОТВЕРСТИЕ воздухом + щеткой SORMAT КЛИНОВЫЕ АНКЕРЫ Монтаж

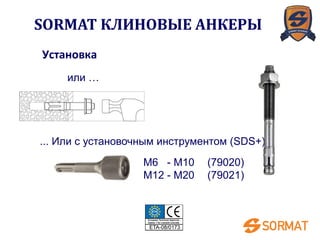

- 19. M6 - M10(79020) M12 - M20 (79021) ... Или с установочным инструментом (SDS+) или … SORMAT КЛИНОВЫЕ АНКЕРЫ Установка
- 20.

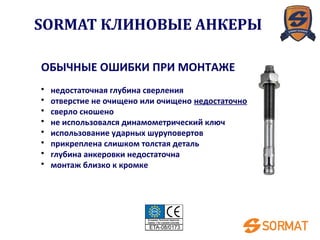

- 21. ОБЫЧНЫЕ ОШИБКИ ПРИМОНТАЖЕ • недостаточная глубина сверления • отверстие не очищено или очищено недостаточно • сверло сношено • не использовался динамометрический ключ • использование ударных шуруповертов • прикреплена слишком толстая деталь • глубина анкеровки недостаточна • монтаж близко к кромке SORMAT КЛИНОВЫЕ АНКЕРЫ

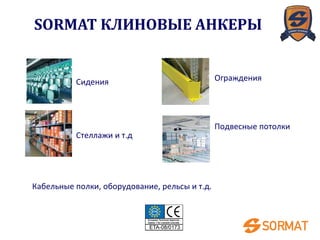

- 22. Сидения Стеллажи и т.д Ограждения Подвесныепотолки Кабельные полки, оборудование, рельсы и т.д. SORMAT КЛИНОВЫЕ АНКЕРЫ
- 23. THROUGH BOLT –LOAD AND FIXING DETAILS ДОСТУПНО НА WWW.SORMAT.COM

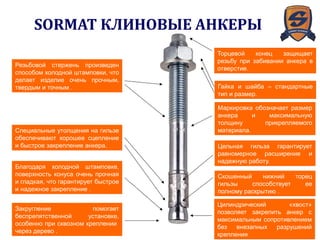

- 24. 24 Торцевой конец защищает резьбупри забивании анкера в отверстие. Гайка и шайба – стандартные тип и размер. Маркировка обозначает размер анкера и максимальную толщину прикрепляемого материала. Резьбовой стержень произведен способом холодной штамповки, что делает изделие очень прочным, твердым и точным . Специальные утолщения на гильзе обеспечивают хорошее сцепление и быстрое закрепление анкера. Цельная гильза гарантирует равномерное расширение и надежную работу. Благодаря холодной штамповке, поверхность конуса очень прочная и гладкая, что гарантирует быстрое и надежное закрепление . Закругление помогает беспрепятственной установке, особенно при сквозном креплении через дерево . Скошенный нижний торец гильзы способствует ее полному раскрытию . Цилиндрический «хвост» позволяет закрепить анкер с максимальным сопротивлением без внезапных разрушений крепления SORMAT КЛИНОВЫЕ АНКЕРЫ

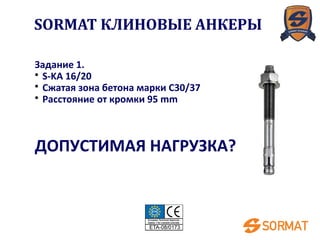

- 25. Задание 1. • S-KA16/20 • Сжатая зона бетона марки C30/37 • Расстояние от кромки 95 mm ДОПУСТИМАЯ НАГРУЗКА? SORMAT КЛИНОВЫЕ АНКЕРЫ

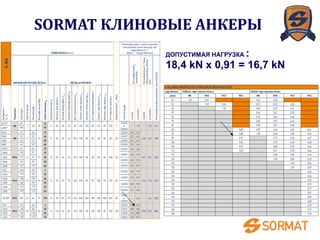

- 26. ДОПУСТИМАЯ НАГРУЗКА : 18,4kN x 0,91 = 16,7 kN SORMAT КЛИНОВЫЕ АНКЕРЫ

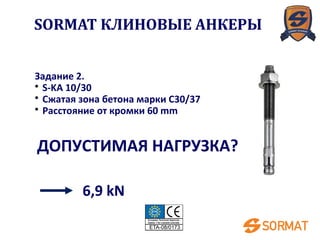

- 27. Задание 2. • S-KA10/30 • Сжатая зона бетона марки C30/37 • Расстояние от кромки 60 mm ДОПУСТИМАЯ НАГРУЗКА? 6,9 kN SORMAT КЛИНОВЫЕ АНКЕРЫ
- 28.

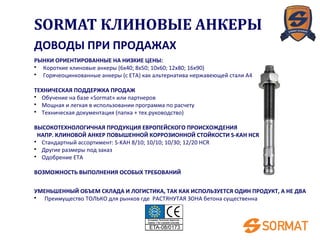

- 29. ДОВОДЫ ПРИ ПРОДАЖАХ РЫНКИОРИЕНТИРОВАННЫЕ НА НИЗКИЕ ЦЕНЫ: • Короткие клиновые анкеры (6x40; 8x50; 10x60; 12x80; 16x90) • Горячеоцинкованные анкеры (с ETA) как альтернатива нержавеющей стали A4 ТЕХНИЧЕСКАЯ ПОДДЕРЖКА ПРОДАЖ • Обучение на базе «Sormat» или партнеров • Мощная и легкая в использовании программа по расчету • Техническая документация (папка + тех.руководство) ВЫСОКОТЕХНОЛОГИЧНАЯ ПРОДУКЦИЯ ЕВРОПЕЙСКОГО ПРОИСХОЖДЕНИЯ НАПР. КЛИНОВОЙ АНКЕР ПОВЫШЕННОЙ КОРРОЗИОННОЙ СТОЙКОСТИ S-KAH HCR • Стандартный ассортимент: S-KAH 8/10; 10/10; 10/30; 12/20 HCR • Другие размеры под заказ • Одобрение ETA ВОЗМОЖНОСТЬ ВЫПОЛНЕНИЯ ОСОБЫХ ТРЕБОВАНИЙ УМЕНЬШЕННЫЙ ОБЪЕМ СКЛАДА И ЛОГИСТИКА, ТАК КАК ИСПОЛЬЗУЕТСЯ ОДИН ПРОДУКТ, А НЕ ДВА • Преимущество ТОЛЬКО для рынков где РАСТЯНУТАЯ ЗОНА бетона существенна SORMAT КЛИНОВЫЕ АНКЕРЫ

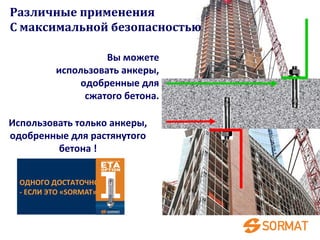

- 30. Различные применения С максимальнойбезопасностью Использовать только анкеры, одобренные для растянутого бетона ! Вы можете использовать анкеры, одобренные для сжатого бетона. ОДНОГО ДОСТАТОЧНО - ЕСЛИ ЭТО «SORMAT»
- 31. ПРЕИМУЩЕСТВА АНКЕРА «SORMAT»«ОДНОГО ДЛЯ ВСЕХ ПРИМЕНЕНИЙ»: - МЕНЬШЕ РИСК ВЫБРАТЬ НЕ ТОТ ВИД АНКЕРА - ВЫШЕ БЕЗОПАСНОСТЬ - МЕНЬШЕЕ КОЛ-ВО ПРЕТЕНЗИЙ - МЕНЬШЕ СТОИМОСТЬ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ - МЕНЬШЕ АРТИКУЛОВ В БАЗЕ - НУЖНО МЕНЬШЕ МЕСТА ДЛЯ ХРАНЕНИЯ - БОЛЬШЕ ПАРТИЯ ПОСТАВКИ НА ЕДИНИЦУ СКЛАДСКОГО УЧЕТА - МЕНЬШЕ СТОИМОСТЬ ТРАНСПОРТИРОВКИ SORMAT КЛИНОВЫЕ АНКЕРЫ
- 32.
