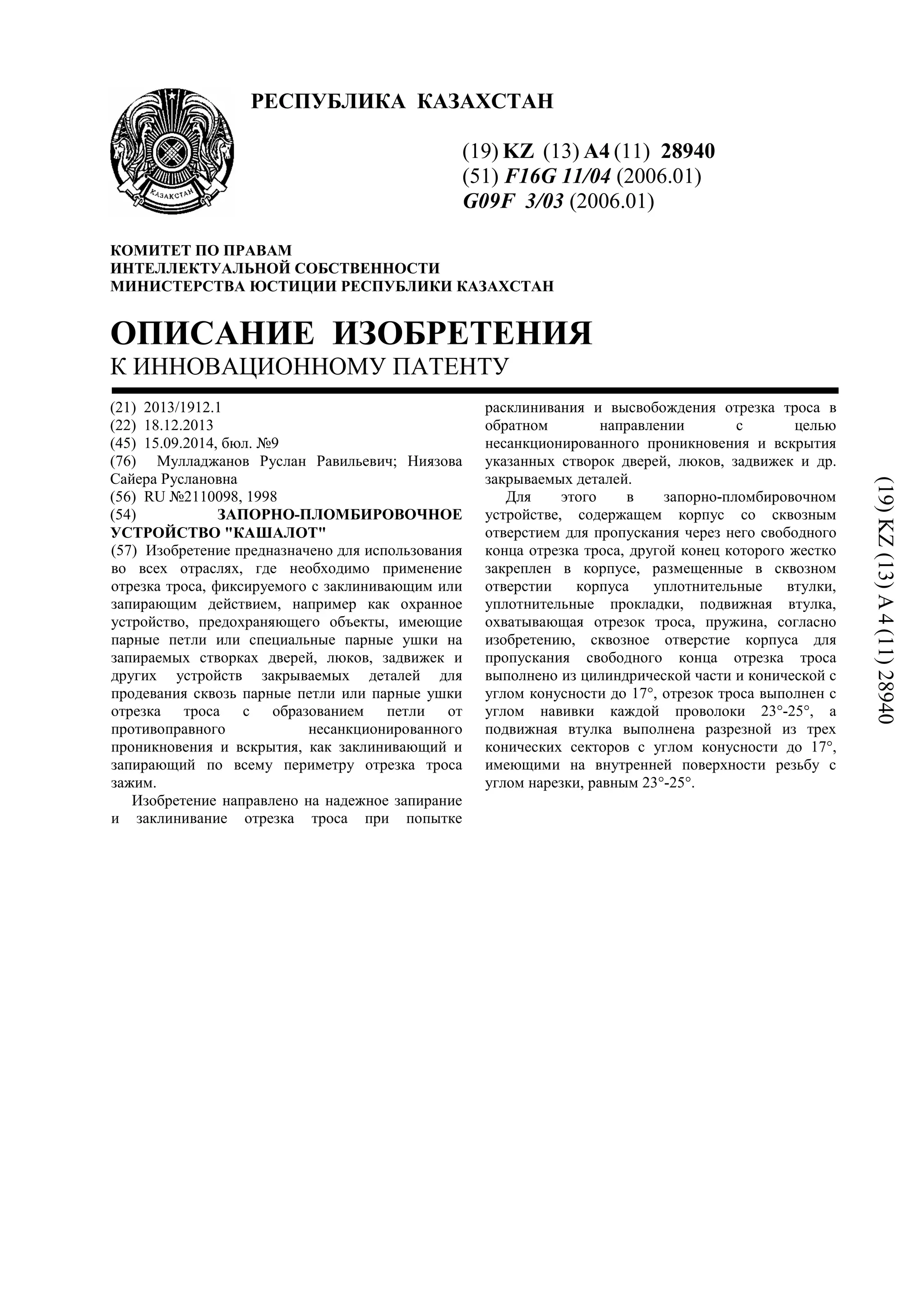

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28940
(51) F16G 11/04 (2006.01)
G09F 3/03 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/1912.1
(22) 18.12.2013
(45) 15.09.2014, бюл. №9
(76) Мулладжанов Руслан Равильевич; Ниязова
Сайера Руслановна
(56) RU №2110098, 1998
(54) ЗАПОРНО-ПЛОМБИРОВОЧНОЕ
УСТРОЙСТВО "КАШАЛОТ"
(57) Изобретение предназначено для использования
во всех отраслях, где необходимо применение
отрезка троса, фиксируемого с заклинивающим или
запирающим действием, например как охранное
устройство, предохраняющего объекты, имеющие
парные петли или специальные парные ушки на
запираемых створках дверей, люков, задвижек и
других устройств закрываемых деталей для
продевания сквозь парные петли или парные ушки
отрезка троса с образованием петли от
противоправного несанкционированного
проникновения и вскрытия, как заклинивающий и
запирающий по всему периметру отрезка троса
зажим.
Изобретение направлено на надежное запирание
и заклинивание отрезка троса при попытке
расклинивания и высвобождения отрезка троса в
обратном направлении с целью
несанкционированного проникновения и вскрытия
указанных створок дверей, люков, задвижек и др.
закрываемых деталей.
Для этого в запорно-пломбировочном
устройстве, содержащем корпус со сквозным
отверстием для пропускания через него свободного
конца отрезка троса, другой конец которого жестко
закреплен в корпусе, размещенные в сквозном
отверстии корпуса уплотнительные втулки,
уплотнительные прокладки, подвижная втулка,
охватывающая отрезок троса, пружина, согласно
изобретению, сквозное отверстие корпуса для
пропускания свободного конца отрезка троса
выполнено из цилиндрической части и конической с
углом конусности до 17°, отрезок троса выполнен с
углом навивки каждой проволоки 23°-25°, а
подвижная втулка выполнена разрезной из трех
конических секторов с углом конусности до 17°,
имеющими на внутренней поверхности резьбу с
углом нарезки, равным 23°-25°.
(19)KZ(13)A4(11)28940

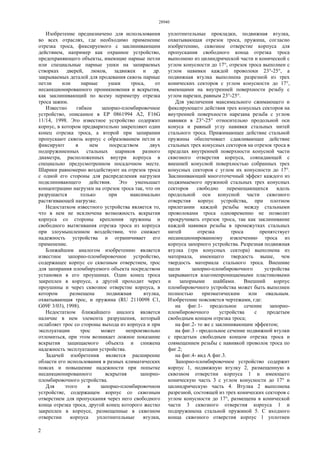

2. 28940
2
Изобретение предназначено для использования
во всех отраслях, где необходимо применение
отрезка троса, фиксируемого с заклинивающим
действием, например как охранное устройство,
предохраняющего объекты, имеющие парные петли
или специальные парные ушки на запираемых
створках дверей, люков, задвижек и др.
закрываемых деталей для продевания сквозь парные
петли или парные ушки троса, от
несанкционированного проникновения и вскрытия,
как заклинивающий по всему периметру отрезка
троса зажим.
Известно гибкое запорно-пломбировочное
устройство, описанное в ЕР 0861994 А2, F16G
11/14, 1998. Это известное устройство содержит
корпус, в котором предварительно закрепляют один
конец отрезка троса, а второй при запирании
пропускают сквозь корпус с образованием петли и
фиксируют в нем посредством двух
подпружиненных стальных шариков разного
диаметра, расположенных внутри корпуса в
специально предусмотренном посадочном месте.
Шарики равномерно воздействуют на отрезок троса
с одной его стороны для распределения нагрузки
подклинивающего действия. Это уменьшает
концентрацию нагрузки на отрезок троса так, что он
разрушается только при максимально
растягивающей нагрузке.
Недостатком известного устройства является то,
что в нем не исключена возможность вскрытия
корпуса со стороны крепления пружины и
свободного вытягивания отрезка троса из корпуса
при злоумышленном воздействии, что снижает
надежность устройства и ограничивает его
применение.
Ближайшим аналогом изобретению является
известное запорно-пломбировочное устройство,
содержащее корпус со сквозным отверстием, трос
для запирания пломбируемого объекта посредством
установки в его проушинах. Один конец троса
закреплен в корпусе, а другой проходит через
проушины и через сквозное отверстие корпуса, в
котором размещена подвижная втулка,
охватывающая трос, и пружина (RU 2110098 C1,
G09F 3/03), 1998).
Недостатком ближайшего аналога является
наличие в нем элемента разрушения, который
ослабляет трос со стороны выхода из корпуса и при
эксплуатации трос может непроизвольно
отломиться, при этом возникает ложное показание
вскрытия защищаемого объекта и снижена
надежность эксплуатации устройства.
Задачей изобретения является расширение
области его использования в разных климатических
поясах и повышение надежности при попытке
несанкционированного вскрытия запорно-
пломбировочного устройства.
Для этого в запорно-пломбировочном
устройстве, содержащем корпус со сквозным
отверстием для пропускания через него свободного
конца отрезка троса, другой конец которого жестко
закреплен в корпусе, размещенные в сквозном
отверстии корпуса уплотнительные втулки,
уплотнительные прокладки, подвижная втулка,
охватывающая отрезок троса, пружина, согласно
изобретению, сквозное отверстие корпуса для
пропускания свободного конца отрезка троса
выполнено из цилиндрической части и конической с
углом конусности до 17°, отрезок троса выполнен с
углом навивки каждой проволоки 23°-25°, а
подвижная втулка выполнена разрезной из трех
конических секторов с углом конусности до 17°,
имеющими на внутренней поверхности резьбу с
углом нарезки, равным 23°-25°.
Для увеличения максимального сжимающего и
фиксирующего действия трех конусных секторов на
внутренней поверхности нарезана резьба с углом
навивки в 23°-25° относительно продольной оси
конуса и равный углу навивки стальных нитей
стального троса. Прижимающее действие стальной
пружины обеспечивает сдавливающее действие
стальных трех конусных секторов на отрезок троса в
пределах внутренней поверхности конусной части
сквозного отверстия корпуса, совпадающей с
внешней конусной поверхностью собранных трех
конусных секторов с углом их конусности до 17°.
Заклинивающий многоточечный эффект каждого из
поджимаемого пружиной стальных трех конусных
секторов свободно перемещающихся вдоль
продольной оси конусной части сквозного
отверстия корпус устройства, при плотном
прилегании каждой резьбы между стальными
проволоками троса одновременно не позволит
прокручивать отрезок троса, так как заклинивание
каждой навивки резьбы в промежутках стальных
нитей отрезка троса препятствует
несанкционированному извлечению троса из
корпуса запорного устройства. Разрезная подвижная
втулка (три конусных сектора) выполнена из
материала, имеющего твердость выше, чем
твердость материала стального троса. Внешние
щели запорно-пломбировочного устройства
закрываются влагонепроницаемыми пластиковыми
и запорными шайбами. Внешний корпус
пломбировочного устройства может быть выполнен
полностью призматическим или овальным.

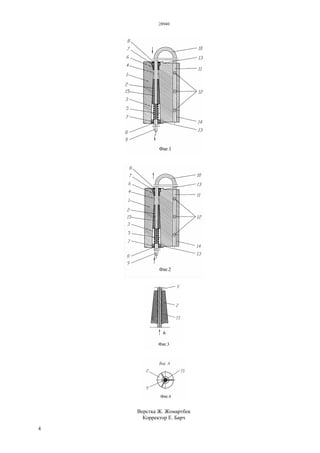

Изобретение поясняется чертежами, где:
на фиг.1- продольное сечение запорно-
пломбировочного устройства с продетым
свободным концом отрезка троса;
на фиг.2- то же с заклинивающим эффектом;
на фиг.3 - продольное сечение подвижной втулки
с продетым свободным концом отрезка троса и
совмещением резьбы с навивкой проволок троса по
фиг.2;
на фиг.4- вид А фиг.3.
Запорно-пломбировочное устройство содержит
корпус 1, подвижную втулку 2, размещенную в
сквозном отверстии корпуса 1 и имеющего
коническую часть 3 с углом конусности до 17° и
цилиндрическую часть 4. Втулка 2 выполнена
разрезной, состоящей из трех конических секторов с
углом конусности до 17°, размещена в конической
части 3 сквозного отверстия корпуса 1 и
подпружинена стальной пружиной 5. С входного
конца сквозного отверстия корпус 1 уплотнен

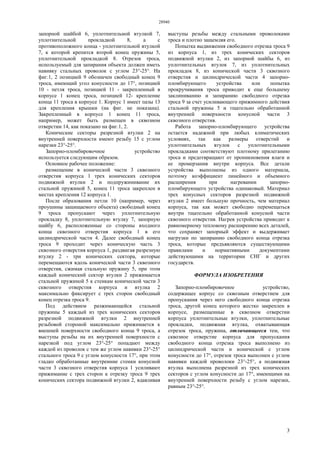

3. 28940
3
запорной шайбой 6, уплотнительной втулкой 7,
уплотнительной прокладкой 8, а с
противоположного конца - уплотнительной втулкой
7, к которой крепится второй конец пружины 5,
уплотнительной прокладкой 8. Отрезок троса,
используемый для запирания объекта должен иметь
навивку стальных проволок с углом 23°-25°. На
фиг.1, 2 позицией 9 обозначен свободный конец 9
троса, имеющий угол конусности до 17°, позицией
10 - петля троса, позицией 11 - закрепленный в
корпусе 1 конец троса, позицией 12- крепление
конца 11 троса в корпусе 1. Корпус 1 имеет пазы 13
для крепления крышки (на фиг. не показана).
Закрепленный в корпусе 1 конец 11 троса,
например, может быть размещен в сквозном
отверстии 14, как показано на фиг.1, 2.
Конические секторы разрезной втулки 2 на
внутренней поверхности имеют резьбу 15 с углом
нарезки 23°-25°.
Запорно-пломбировочное устройство
используется следующим образом.
Основное рабочее положение:
размещение в конической части 3 сквозного
отверстия корпуса 1 трех конических секторов
подвижной втулки 2 и подпружинивание их
стальной пружиной 5, конец 11 троса закреплен в
местах крепления 12 корпуса 1.
После образования петли 10 (например, через
проушины защищаемого объекта) свободный конец
9 троса пропускают через уплотнительную
прокладку 8, уплотнительную втулку 7, запорную
шайбу 6, расположенные со стороны входного
конца сквозного отверстия корпуса 1 в его
цилиндрической части 4. Далее свободный конец
троса 9 проходит через коническую часть 3
сквозного отверстия корпуса 1, раздвигая разрезную
втулку 2 - три конических сектора, которые
перемещаются вдоль конической части 3 сквозного
отверстия, сжимая стальную пружину 5, при этом
каждый конический сектор втулки 2 прижимается
стальной пружиной 5 к стенкам конической части 3
сквозного отверстия корпуса и втулка 2
максимально фиксирует с трех сторон свободный
конец отрезка троса 9.
Под действием разжимающейся стальной
пружины 5 каждый из трех конических секторов
разрезной подвижной втулки 2 внутренней
резьбовой стороной максимально прижимается к
внешней поверхности свободного конца 9 троса, а
выступы резьбы на их внутренней поверхности с
нарезкой под углом 23°-25° попадают между
каждой из проволок с тем же углом навивки 23°-25°
стального троса 9 с углом конусности 17°, при этом
гладко обработанные внутренние стенки конусной
части 3 сквозного отверстия корпуса 1 усиливают
прижимание с трех сторон к отрезку троса 9 трех
конических сектора подвижной втулки 2, вдавливая
выступы резьбы между стальными проволоками
троса и плотно защемляя его.
Попытка выдвижения свободного отрезка троса 9
из корпуса 1, из трех конических секторов
подвижной втулки 2, из запорной шайбы 6, из
уплотнительных втулок 7, из уплотнительных
прокладок 8, из конической части 3 сквозного
отверстия и цилиндрической части 4 запорно-
пломбирующего устройства или попытка
прокручивания троса приводит к еще большему
заклиниванию и запиранию свободного отрезка
троса 9 за счет усиливающего прижимного действия
стальной пружины 5 и тщательно обработанной
внутренней поверхности конусной части 3
сквозного отверстия.
Работа запорно-пломбирующего устройства
остается надежной при любых климатических
условиях, так как размеры отверстий и
уплотнительных втулок с уплотнительными
прокладками соответствуют плотному прилеганию
троса и предотвращают от проникновения влаги и
ее промерзания внутри корпуса. Все детали
устройства выполнены из одного материала,
поэтому коэффициент линейного и объемного
расширения при нагревании запорно-
пломбирующего устройства одинаковый. Материал
трех конусных секторов разрезной подвижной
втулки 2 имеет большую прочность, чем материал
корпуса, так как может свободно перемещаться
внутри тщательно обработанной конусной части
сквозного отверстия. Нагрев устройства приводит к
равномерному тепловому расширению всех деталей,
что сохраняет запорный эффект и выдерживает
нагрузки по запиранию свободного конца отрезка
троса, которые предъявляются существующими
правилами и нормативными документами
действующими на территории СНГ и других
государств.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Запорно-пломбировочное устройство,
содержащее корпус со сквозным отверстием для
пропускания через него свободного конца отрезка
троса, другой конец которого жестко закреплен в
корпусе, размещенные в сквозном отверстии
корпуса уплотнительные втулки, уплотнительные
прокладки, подвижная втулка, охватывающая
отрезок троса, пружина, отличающееся тем, что
сквозное отверстие корпуса для пропускания
свободного конца отрезка троса выполнено из
цилиндрической части и конической с углом
конусности до 17°, отрезок троса выполнен с углом
навивки каждой проволоки 23°-25°, а подвижная
втулка выполнена разрезной из трех конических
секторов с углом конусности до 17°, имеющими на
внутренней поверхности резьбу с углом нарезки,
равным 23°-25°.

4. 28940
4
Верстка Ж. Жомартбек
Корректор Е. Барч
