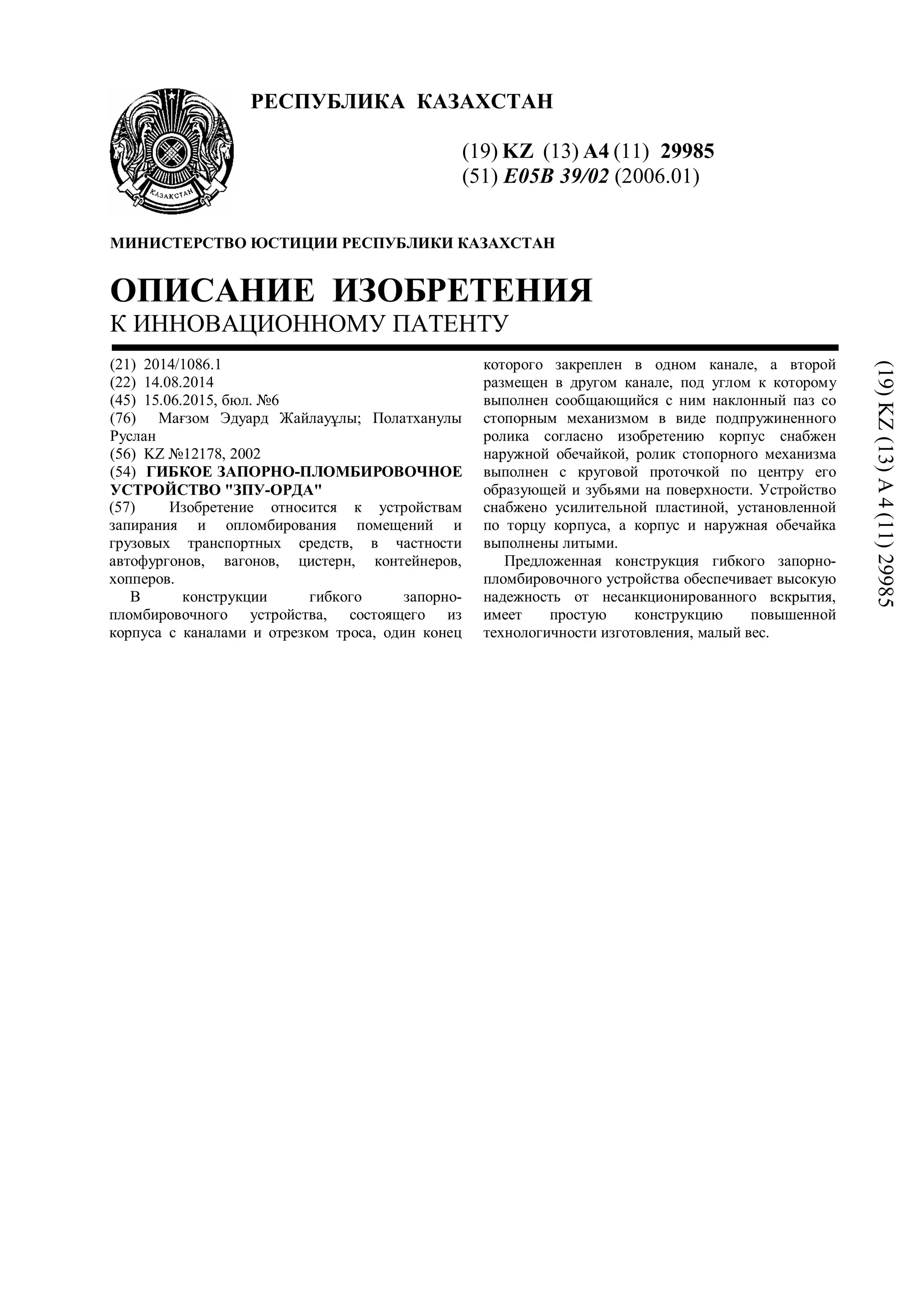

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 29985
(51) E05B 39/02 (2006.01)
МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2014/1086.1
(22) 14.08.2014
(45) 15.06.2015, бюл. №6
(76) Мағзом Эдуард Жайлауұлы; Полатханулы
Руслан
(56) KZ №12178, 2002
(54) ГИБКОЕ ЗАПОРНО-ПЛОМБИРОВОЧНОЕ
УСТРОЙСТВО "ЗПУ-ОРДА"
(57) Изобретение относится к устройствам
запирания и опломбирования помещений и
грузовых транспортных средств, в частности
автофургонов, вагонов, цистерн, контейнеров,
хопперов.
В конструкции гибкого запорно-
пломбировочного устройства, состоящего из
корпуса с каналами и отрезком троса, один конец
которого закреплен в одном канале, а второй
размещен в другом канале, под углом к которому
выполнен сообщающийся с ним наклонный паз со
стопорным механизмом в виде подпружиненного
ролика согласно изобретению корпус снабжен
наружной обечайкой, ролик стопорного механизма
выполнен с круговой проточкой по центру его
образующей и зубьями на поверхности. Устройство
снабжено усилительной пластиной, установленной
по торцу корпуса, а корпус и наружная обечайка
выполнены литыми.
Предложенная конструкция гибкого запорно-
пломбировочного устройства обеспечивает высокую
надежность от несанкционированного вскрытия,
имеет простую конструкцию повышенной
технологичности изготовления, малый вес.
(19)KZ(13)A4(11)29985

2. 29985
2
Изобретение относится к устройствам запирания
и опломбирования помещений и грузовых
транспортных средств, в частности автофургонов,
вагонов, цистерн, контейнеров, хопперов.
Известно гибкое запорно-пломбировочное
устройство, состоящее из корпуса, троса, один конец
которого закреплен в корпусе, а второй конец троса
размещен в сквозном продольном канале, под углом
к которому выполнен сообщающийся с ним
наклонный паз, в котором размещен фиксирующий -
стопорный элемент, состоящий из шарика,
толкателя и пружины. В верхней части корпуса
выполнен паз, пересекающий продольное отверстие,
в стенках корпуса, образованных пазом, размещен
штифт (Предварительный патент КZ 12178, кл.
B65D 55/02 Е05В 39/02, оп.15.11.2002). Недостаток
данного устройства, заключается в невысокой
надежности из-за возможности осевого смещения
троса, кроме того шарик - стопорный элемент, и
округлый трос смещаются более, чем на 15 мм, что
не соответствует техническим требованиям к
запорно-пломбировочным устройствам.
Известно также гибкое запорно-пломбировочное
устройство, содержащее корпус, в котором
выполнены продольные каналы, в одном из которых
закреплен неподвижный конец троса, а в другом,
выполненным с фигурной лыской, подвижный
конец троса, причем к этому каналу примыкает
сообщающийся с ним выполненный под углом
прямоугольный паз, в котором размещен стопорный
механизм - ролик с пружиной (Предварительный
патент KZ 10344, кл. Е05В 39/02, B61D 49/00, оп.
15.06.2001). Недостатком устройства, как и
предыдущего, является возможность осевого
смещения троса при заклинивании, что удлиняет его
ход в обратном направлении и снижает надежность
конструкции.
Задачей предлагаемого изобретения является
создание гибкого запорно-пломбировочного
устройства повышенной надежности,
обеспечивающего усиленную защиту от
несанкционированного вскрытия.
Для этого в конструкции гибкого запорно-
пломбировочного устройства, состоящего из
корпуса с каналами и отрезком троса, один конец
которого закреплен в одном канале, а второй
размещен в другом канале, под углом к которому
выполнен сообщающийся с ним наклонный паз со
стопорным механизмом в виде подпружиненного
ролика согласно изобретению корпус снабжен
наружной обечайкой, ролик стопорного механизма
выполнен с круговой проточкой по центру его
образующей и зубьями на поверхности.
Гибкое запорно-пломбировочное устройство
снабжено усилительной пластиной, установленной
по торцу корпуса. В предлагаемом устройстве
корпус и наружная обечайка выполнены литыми.
Сущность изобретения поясняется чертежами,
где на фиг.1 представлено заявляемое гибкое
запорно-пломбировочное устройство, на фиг.2 и 3 -
конструкция ролика стопорного механизма.
Предлагаемое устройство состоит из корпуса 3 с
внешней прямоугольной обечайкой 2, которые
выполнены литыми методом литья под давлением,
или методом порошковой металлургии, что
обеспечивает повышенную надежность этих
элементов. Наличие плотно примыкающей обечайки
2 усиливает надежность устройства. В корпусе 3
размещен отрезок троса 1, один неподвижный конец
которого с головкой 7 запрессован в канале 10, а
другой находится в канале 8. Под углом к каналу 8
выполнен сообщающийся с ним наклонный
прямоугольный паз 9 со стопорным механизмом в
виде ролика 5 и пружины 4. Ролик выполнен с
круговой проточкой по центру его образующей 12 и
имеет зубья на поверхности 13 (фиг.2, 3). Круговая
проточка на ролике 5 исключает смещение троса 1,
и ограничивает движение троса вокруг своей оси.
Зубья 13 позволяют без скольжения быстро
зацепиться за поверхность троса 1, что ограничивает
его обратный ход. Устройство содержит также
усилительную пластину 6, установленную по торцу
корпуса, увеличивающую разрывное усилие в
поперечном направлении.
Предлагаемое устройство используется
следующим образом. В собранном виде корпус 3
вставлен в прямоугольную обечайку 2, при
размещении наконечника троса 1 в канал 8 под
усилием руки трос 1 давит на ролик 5, который в
свою очередь сдавливает пружину 4 внутри
наклонного паза 9, открывая доступ в канал 8, трос 1
проходит по каналу 8 в необходимом объеме, пока
плотно не зажмет проушины 11 запираемого
объекта. При обратном перемещении троса 1 он
цепляется за ролик 5, имеющий круговую проточку
12 и зубья на поверхности 13, другая сторона ролика
цепляется за стенку прямоугольного паза 9 за счет
усилия пружины 4.
Гибкое запорно-пломбировочное устройство
снимают путем перекусывания троса с помощью
клещей кусачек, что исключает повторное
запирание объекта.
Предложенная конструкция гибкого запорно-
пломбировочного устройства обеспечивает высокую
надежность от несанкционированного вскрытия,
имеет простую конструкцию повышенной
технологичности изготовления, малый вес.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Гибкое запорно-пломбировочное устройство,
состоящее из корпуса с каналами и отрезком троса,
один конец которого закреплен в одном канале, а
второй размещен в другом канале, под углом к
которому выполнен сообщающийся с ним
наклонный паз со стопорным механизмом в виде
подпружиненного ролика, отличающееся тем, что
корпус снабжен наружной обечайкой, ролик
стопорного механизма выполнен с круговой
проточкой по центру его образующей и с зубьями на
его поверхности.
2. Гибкое запорно-пломбировочное устройство
по п.1, отличающееся тем, что оно снабжено
усилительной пластиной, установленной по торцу
корпуса.

3. 29985
3
3. Гибкое запорно-пломбировочное устройство
по п.1, отличающееся тем, что корпус и наружная
обечайка выполнены литыми.
