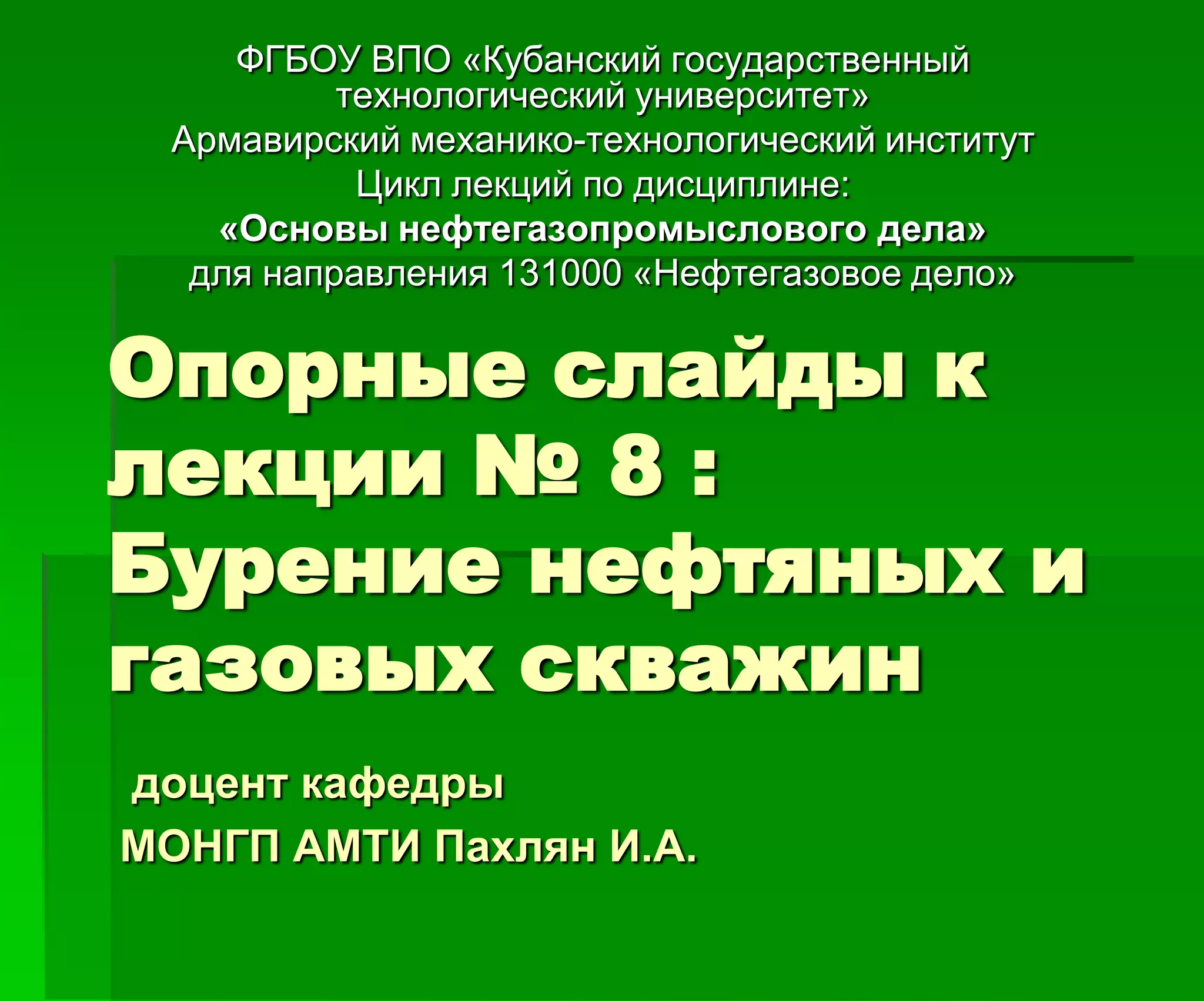

Опорные слайды к лекции № 8. Бурение нефтяных и газовых скважин
1. Опорные слайды к
лекции № 8 :
Бурение нефтяных и
газовых скважин
доцент кафедры
МОНГП АМТИ Пахлян И.А.
ФГБОУ ВПО «Кубанский государственный
технологический университет»
Армавирский механико-технологический институт
Цикл лекций по дисциплине:
«Основы нефтегазопромыслового дела»
для направления 131000 «Нефтегазовое дело»

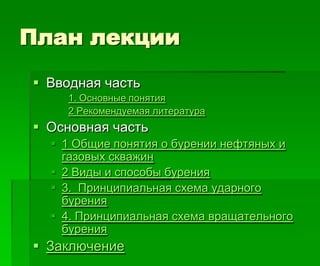

2. План лекции
Вводная часть
1. Основные понятия
2 Рекомендуемая литература
Основная часть
1 Общие понятия о бурении нефтяных и
газовых скважин
2 Виды и способы бурения
3. Принципиальная схема ударного
бурения
4. Принципиальная схема вращательного
бурения
Заключение

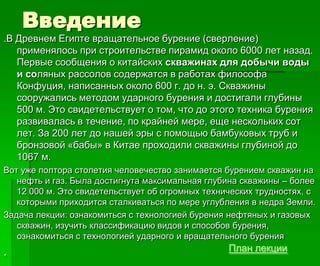

3. Введение
.В Древнем Египте вращательное бурение (сверление)
применялось при строительстве пирамид около 6000 лет назад.
Первые сообщения о китайских скважинах для добычи воды
и соляных рассолов содержатся в работах философа
Конфуция, написанных около 600 г. до н. э. Скважины
сооружались методом ударного бурения и достигали глубины
500 м. Это свидетельствует о том, что до этого техника бурения
развивалась в течение, по крайней мере, еще нескольких сот
лет. За 200 лет до нашей эры с помощью бамбуковых труб и
бронзовой «бабы» в Китае проходили скважины глубиной до
1067 м.
Вот уже полтора столетия человечество занимается бурением скважин на
нефть и газ. Была достигнута максимальная глубина скважины – более
12 000 м. Это свидетельствует об огромных технических трудностях, с
которыми приходится сталкиваться по мере углубления в недра Земли.
Задача лекции: ознакомиться с технологией бурения нефтяных и газовых
скважин, изучить классификацию видов и способов бурения,
ознакомиться с технологией ударного и вращательного бурения
. План лекции

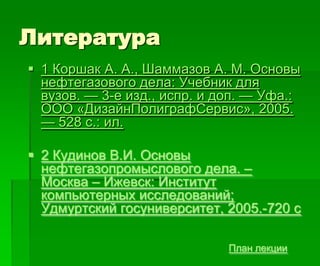

4. Литература
План лекции
1 Коршак А. А., Шаммазов А. М. Основы
нефтегазового дела: Учебник для
вузов. — 3-е изд., испр. и доп. — Уфа.:
ООО «ДизайнПолиграфСервис», 2005.
— 528 с.: ил.
2 Кудинов В.И. Основы
нефтегазопромыслового дела. –
Москва – Ижевск: Институт
компьютерных исследований;
Удмуртский госуниверситет, 2005.-720 с

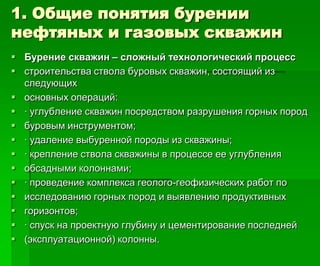

5. 1. Общие понятия бурении
нефтяных и газовых скважин
Бурение скважин – сложный технологический процесс
строительства ствола буровых скважин, состоящий из
следующих
основных операций:
· углубление скважин посредством разрушения горных пород
буровым инструментом;
· удаление выбуренной породы из скважины;
· крепление ствола скважины в процессе ее углубления
обсадными колоннами;
· проведение комплекса геолого-геофизических работ по
исследованию горных пород и выявлению продуктивных
горизонтов;
· спуск на проектную глубину и цементирование последней
(эксплуатационной) колонны.
6. 1. Общие понятия бурении
нефтяных и газовых скважин
При бурении на нефть и газ порода разрушается буровыми
долотами, а забой скважин обычно очищается от выбуренной породы
потоками непрерывно циркулирующей промывочной жидкости
(бурового раствора), реже производится продувка забоя
газообразным рабочим агентом.

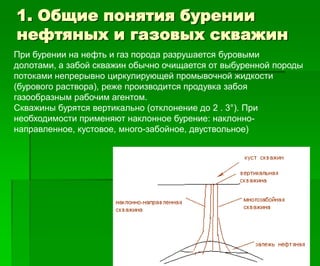

Скважины бурятся вертикально (отклонение до 2 . 3°). При
необходимости применяют наклонное бурение: наклонно-
направленное, кустовое, много-забойное, двуствольное)
7. Cкважины углубляют, разрушая забой по всей
площади (без отбора
керна) или периферийной части (с отбором керна).
В последнем случае в центре скважины остается
колонка породы (керн), которую периодически
поднимают на поверхность для изучения
пройденного разреза пород.
Скважины бурят на суше и на море при помощи
буровых установок, которые реализуют обычную
технологию вращательного бурения с
применением бурильных труб, соединяемых при
помощи резьбовых муфтово-замковых
соединений, а также с применением гибких
непрерывных труб, наматываемых на барабан
(до 5 тыс. метров и более) – так называемая
―колтюбинговая технология‖ (установки М20 и др.)

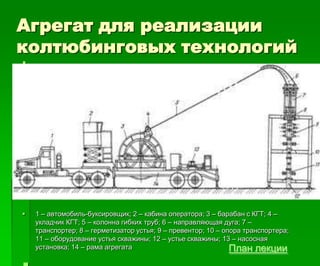

8. Агрегат для реализации
колтюбинговых технологий
.
1 – автомобиль-буксировщик; 2 – кабина оператора; 3 – барабан с КГТ; 4 –
укладчик КГТ; 5 – колонна гибких труб; 6 – направляющая дуга; 7 –
транспортер; 8 – герметизатор устья; 9 – превентор; 10 – опора транспортера;
11 – оборудование устья скважины; 12 – устье скважины; 13 – насосная
установка; 14 – рама агрегата План лекции
9. 2. Виды и способы бурения
1 Виды бурения (по глубине, м)
мелкое среднее Глубокое сверхглубокое
До 1500 До 4500 До 6000 Глубже 6000
Примечание: Глубина Кольской скважины 12650 м (прим. Крец., Шадрина)
Способы бурения по характеру разрушения горных пород
механические немеханические
вращательные
способы
ударные способы термические
электрические
взрывные,
гидравлические
электроимпульсное и др.
Примечание.
Пока не нашли широкого
промышленного
применения
роторное, турбинное
реактивно-
турбинное
бурение с
использованием
электробура и
винтовых забойных
двигателей
В настоящее
время при
бурении нефтяных
и газовых скважин
ударное бурение в
нашей стране не
применяют
План лекции
10. 3. Принципиальная
схема ударного бурения
При ударном бурении разрушение
горных пород производится
долотом 1, подвешенным на
канате Буровой инструмент 1
включает также ударную штангу 2
и канатный замок 3. Он
подвешивается на канате 4,
который перекинут через блок 5,
установленный на какой-либо
мачте (условно не показана).
Возвратно-поступательное
движение бурового инструмента
обеспечивает буровой станок 6.
1– долото; 2 – ударная штанга;
3 – канатный замок; 4 – канат;
5 – блок; 6 – буровой станок
11. По мере углубления скважины канат удлиняют.
Цилиндричность скважины обеспечивается
поворотом долота во время работы.
Для очистки забоя от разрушенной породы буровой инструмент
периодически извлекают из скважины, а в нее опускают
желонку, похожую на длинное ведро с клапаном в дне. При
погружении желонки в смесь из жидкости (пластовой или
наливаемой сверху) и разбуренных частиц породы клапан
открывается и желонка заполняется этой смесью.
При подъеме желонки клапан закрывается и смесь извлекается
наверх. По завершении очистки забоя в скважину вновь
опускается буровой инструмент и бурение продолжается.
Во избежание обрушения стенок скважины в нее спускают
обсадную трубу, длину которой наращивают по мере
углубления забоя.
План лекции

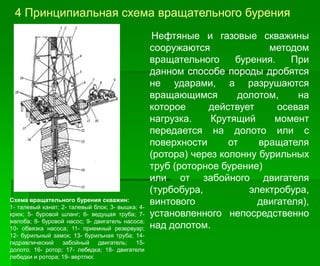

12. 4 Принципиальная схема вращательного бурения
Схема вращательного бурения скважин:
1- талевый канат; 2- талевый блок; 3- вышка; 4-
крюк; 5- буровой шланг; 6- ведущая труба; 7-
желоба; 8- буровой насос; 9- двигатель насоса;
10- обвязка насоса; 11- приемный резервуар;
12- бурильный замок; 13- бурильная труба; 14-
гидравлический забойный двигатель; 15-
долото; 16- ротор; 17- лебедка; 18- двигатели
лебедки и ротора; 19- вертлюг.
Нефтяные и газовые скважины
сооружаются методом
вращательного бурения. При
данном способе породы дробятся
не ударами, а разрушаются
вращающимся долотом, на
которое действует осевая
нагрузка. Крутящий момент
передается на долото или с
поверхности от вращателя
(ротора) через колонну бурильных
труб (роторное бурение)
или от забойного двигателя
(турбобура, электробура,
винтового двигателя),
установленного непосредственно
над долотом.

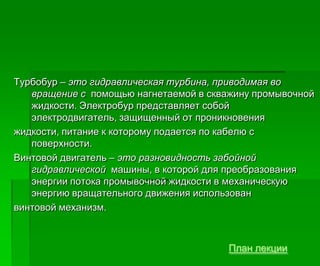

13. Турбобур – это гидравлическая турбина, приводимая во
вращение с помощью нагнетаемой в скважину промывочной
жидкости. Электробур представляет собой
электродвигатель, защищенный от проникновения
жидкости, питание к которому подается по кабелю с
поверхности.
Винтовой двигатель – это разновидность забойной
гидравлической машины, в которой для преобразования
энергии потока промывочной жидкости в механическую
энергию вращательного движения использован
винтовой механизм.
План лекции

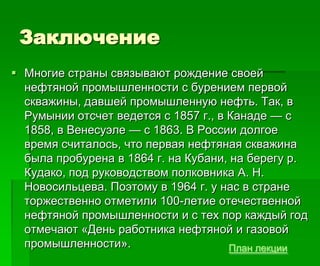

14. Заключение
Многие страны связывают рождение своей
нефтяной промышленности с бурением первой
скважины, давшей промышленную нефть. Так, в
Румынии отсчет ведется с 1857 г., в Канаде — с
1858, в Венесуэле — с 1863. В России долгое
время считалось, что первая нефтяная скважина
была пробурена в 1864 г. на Кубани, на берегу р.
Кудако, под руководством полковника А. Н.
Новосильцева. Поэтому в 1964 г. у нас в стране
торжественно отметили 100-летие отечественной
нефтяной промышленности и с тех пор каждый год
отмечают «День работника нефтяной и газовой
промышленности». План лекции
