1. Общество с ограниченной ответственностью
«ГЕОТЕРМНЕФТЬСЕРВИС»
S M A R T S O L U T I O N S
625019 г.Тюмень ул.Республики 207 офис 602 e-mail: geotermneftservis@gmail.com
Технологии ии ссееррввиисснныыее
ууссллууггии ОООООО
«ГГееооттееррммннееффттььссееррввиисс»
Тюмень, 2014

2. Селективная обработка
пласта при СКО

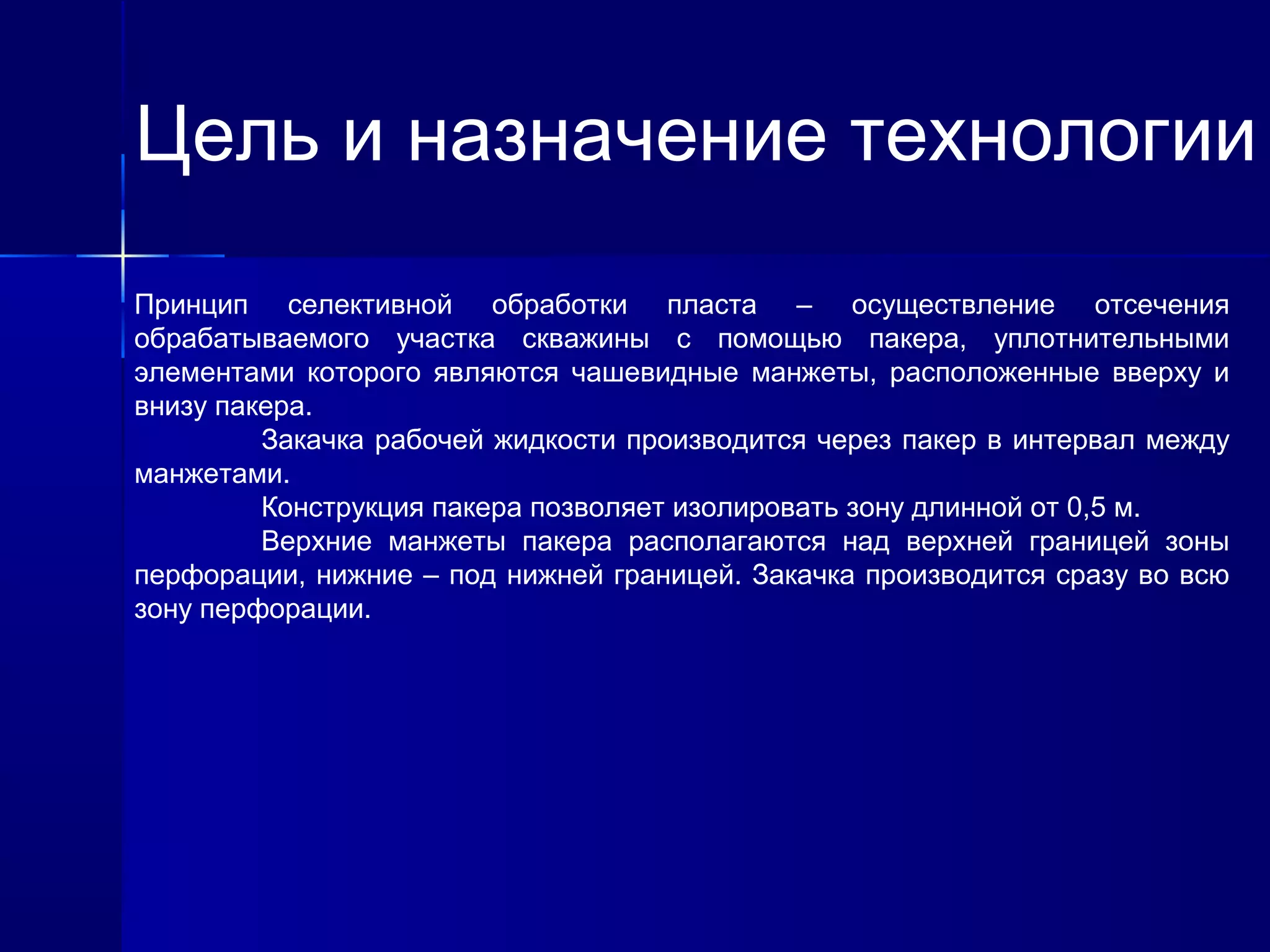

3. Цель и назначение технологии
Принцип селективной обработки пласта – осуществление отсечения
обрабатываемого участка скважины с помощью пакера, уплотнительными
элементами которого являются чашевидные манжеты, расположенные вверху и
внизу пакера.
Закачка рабочей жидкости производится через пакер в интервал между
манжетами.
Конструкция пакера позволяет изолировать зону длинной от 0,5 м.
Верхние манжеты пакера располагаются над верхней границей зоны
перфорации, нижние – под нижней границей. Закачка производится сразу во всю
зону перфорации.

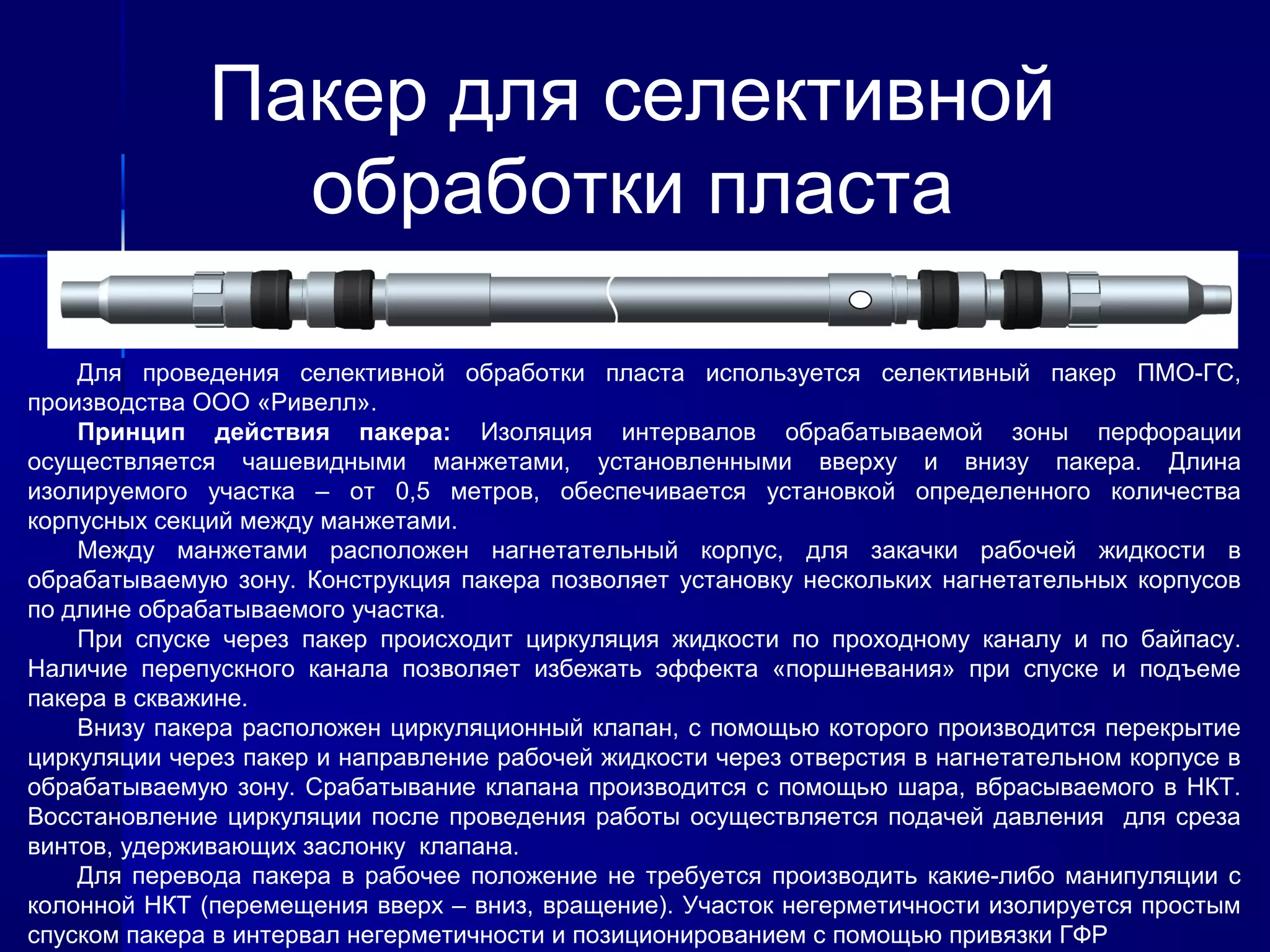

4. Пакер для селективной
обработки пласта
Для проведения селективной обработки пласта используется селективный пакер ПМО-ГС,
производства ООО «Ривелл».
Принцип действия пакера: Изоляция интервалов обрабатываемой зоны перфорации
осуществляется чашевидными манжетами, установленными вверху и внизу пакера. Длина
изолируемого участка – от 0,5 метров, обеспечивается установкой определенного количества
корпусных секций между манжетами.
Между манжетами расположен нагнетательный корпус, для закачки рабочей жидкости в
обрабатываемую зону. Конструкция пакера позволяет установку нескольких нагнетательных корпусов
по длине обрабатываемого участка.
При спуске через пакер происходит циркуляция жидкости по проходному каналу и по байпасу.
Наличие перепускного канала позволяет избежать эффекта «поршневания» при спуске и подъеме
пакера в скважине.
Внизу пакера расположен циркуляционный клапан, с помощью которого производится перекрытие
циркуляции через пакер и направление рабочей жидкости через отверстия в нагнетательном корпусе в
обрабатываемую зону. Срабатывание клапана производится с помощью шара, вбрасываемого в НКТ.
Восстановление циркуляции после проведения работы осуществляется подачей давления для среза
винтов, удерживающих заслонку клапана.
Для перевода пакера в рабочее положение не требуется производить какие-либо манипуляции с
колонной НКТ (перемещения вверх – вниз, вращение). Участок негерметичности изолируется простым
спуском пакера в интервал негерметичности и позиционированием с помощью привязки ГФР

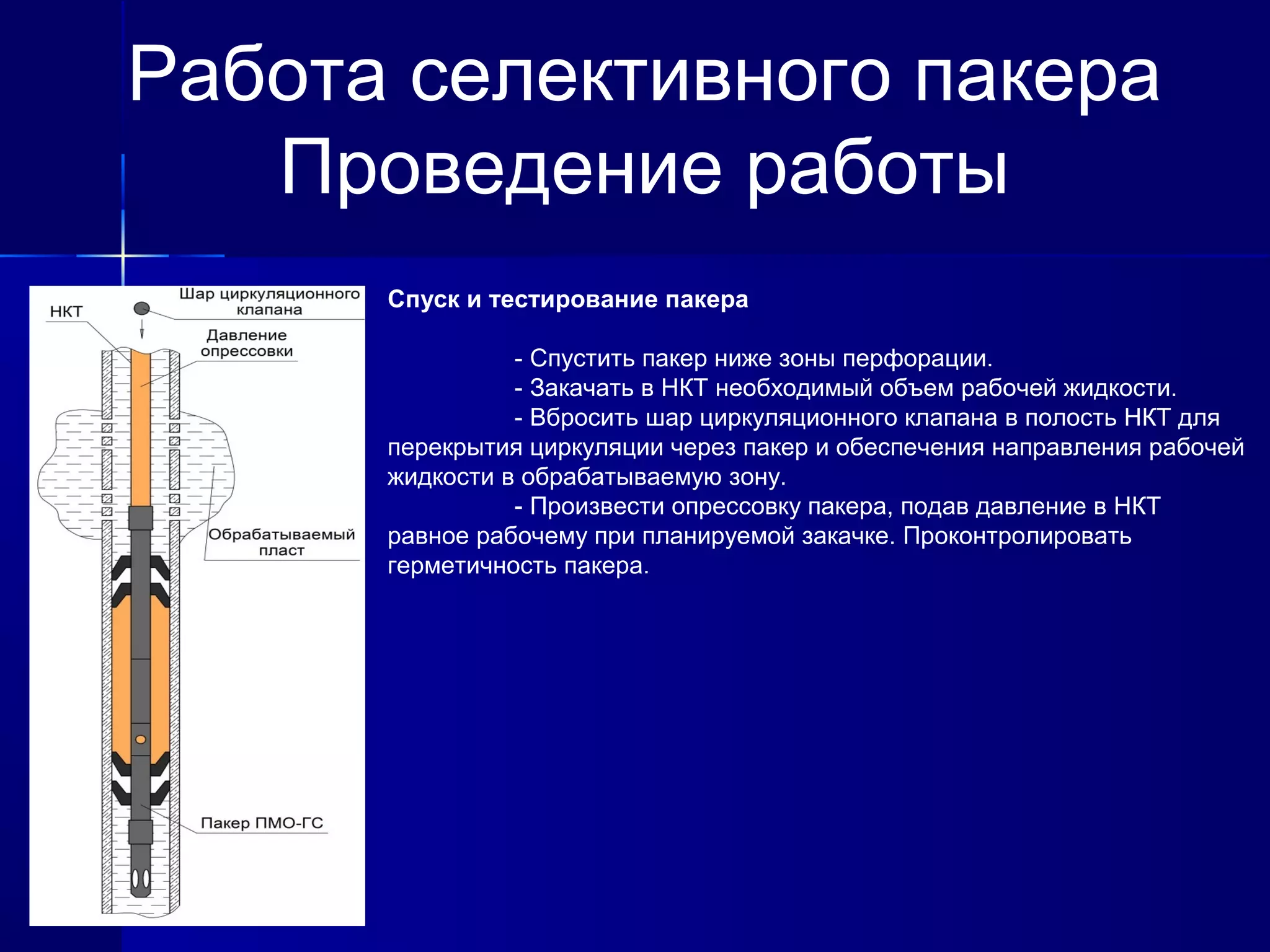

5. Работа селективного пакера
Проведение работы
Спуск и тестирование пакера
- Спустить пакер ниже зоны перфорации.
- Закачать в НКТ необходимый объем рабочей жидкости.
- Вбросить шар циркуляционного клапана в полость НКТ для
перекрытия циркуляции через пакер и обеспечения направления рабочей
жидкости в обрабатываемую зону.
- Произвести опрессовку пакера, подав давление в НКТ
равное рабочему при планируемой закачке. Проконтролировать
герметичность пакера.

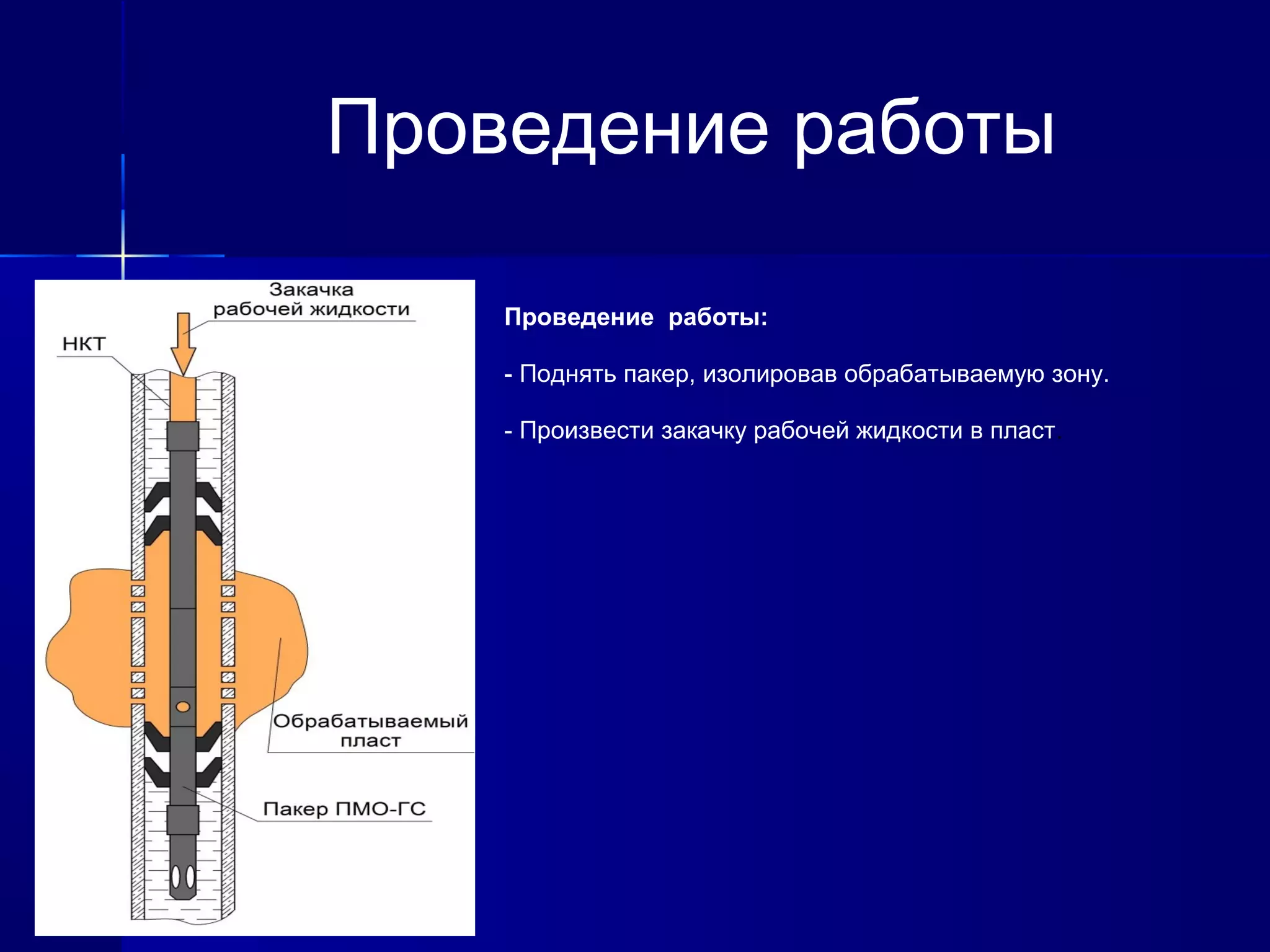

6. Проведение работы
Проведение работы:
- Поднять пакер, изолировав обрабатываемую зону.
- Произвести закачку рабочей жидкости в пласт.

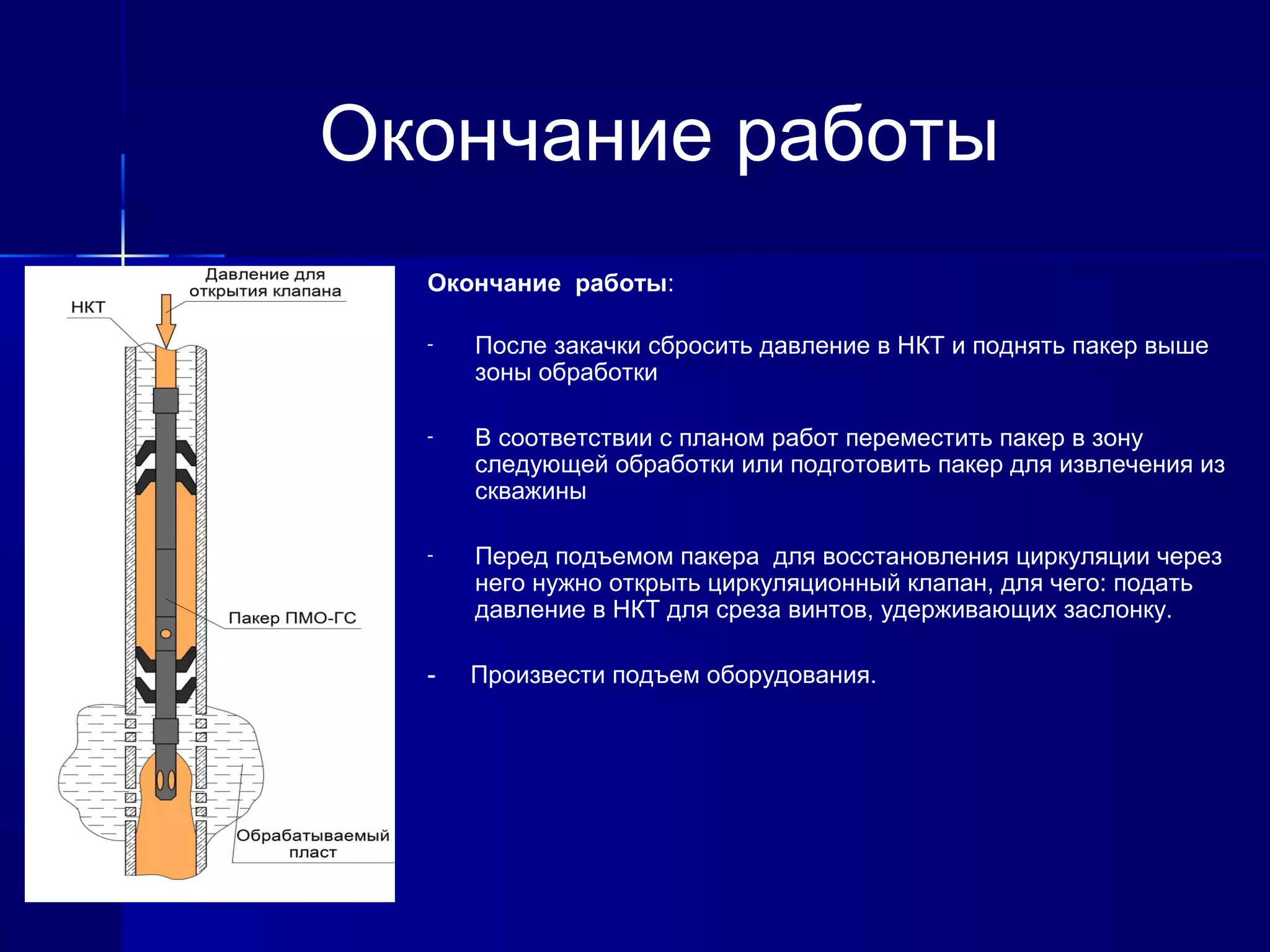

7. Окончание работы
Окончание работы:
- После закачки сбросить давление в НКТ и поднять пакер выше
зоны обработки
- В соответствии с планом работ переместить пакер в зону
следующей обработки или подготовить пакер для извлечения из
скважины
- Перед подъемом пакера для восстановления циркуляции через
него нужно открыть циркуляционный клапан, для чего: подать
давление в НКТ для среза винтов, удерживающих заслонку.
- Произвести подъем оборудования.

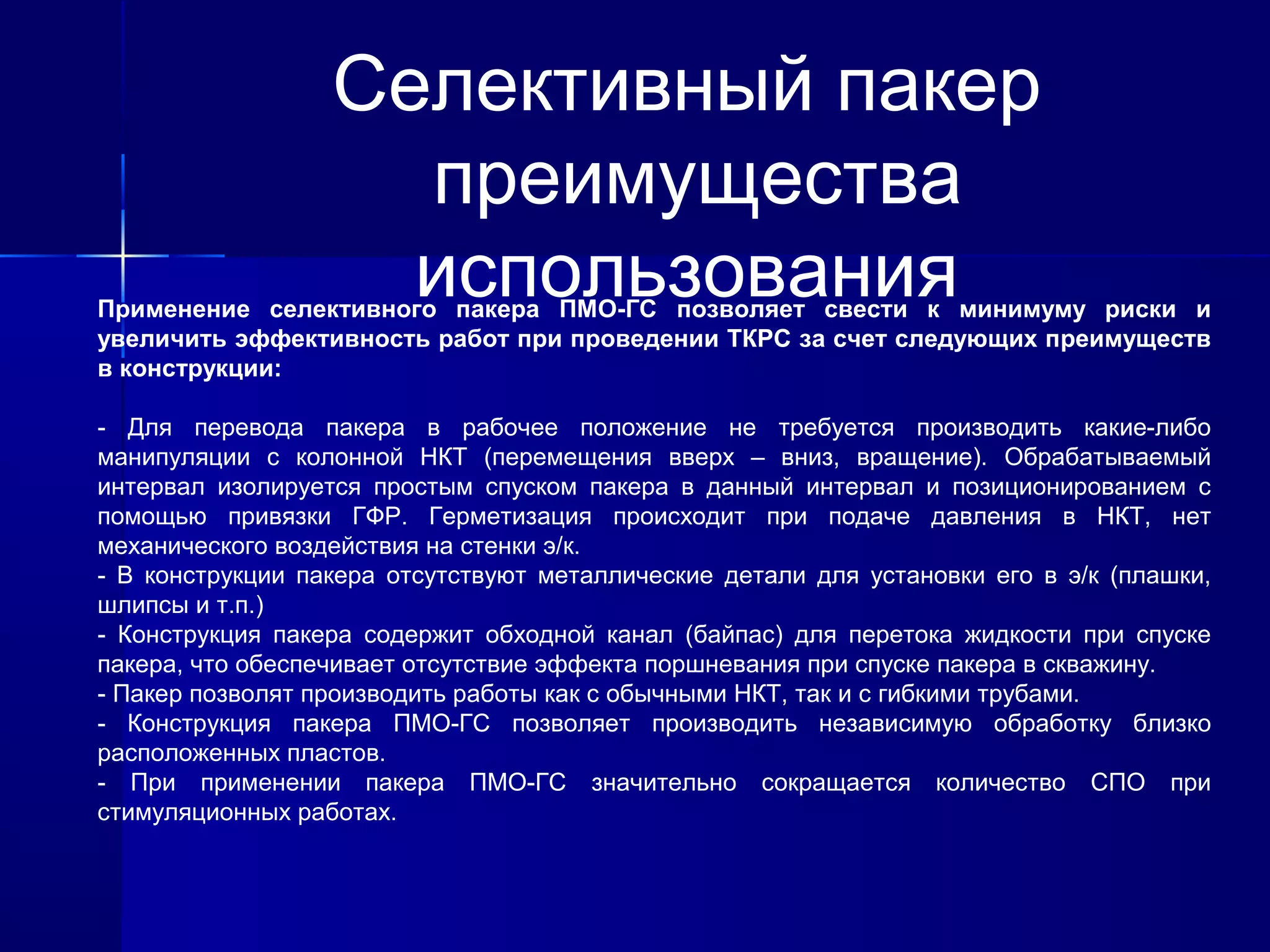

8. Селективный пакер
преимущества
использования Применение селективного пакера ПМО-ГС позволяет свести к минимуму риски и
увеличить эффективность работ при проведении ТКРС за счет следующих преимуществ
в конструкции:
- Для перевода пакера в рабочее положение не требуется производить какие-либо
манипуляции с колонной НКТ (перемещения вверх – вниз, вращение). Обрабатываемый
интервал изолируется простым спуском пакера в данный интервал и позиционированием с
помощью привязки ГФР. Герметизация происходит при подаче давления в НКТ, нет
механического воздействия на стенки э/к.
- В конструкции пакера отсутствуют металлические детали для установки его в э/к (плашки,
шлипсы и т.п.)
- Конструкция пакера содержит обходной канал (байпас) для перетока жидкости при спуске
пакера, что обеспечивает отсутствие эффекта поршневания при спуске пакера в скважину.
- Пакер позволят производить работы как с обычными НКТ, так и с гибкими трубами.
- Конструкция пакера ПМО-ГС позволяет производить независимую обработку близко
расположенных пластов.
- При применении пакера ПМО-ГС значительно сокращается количество СПО при
стимуляционных работах.

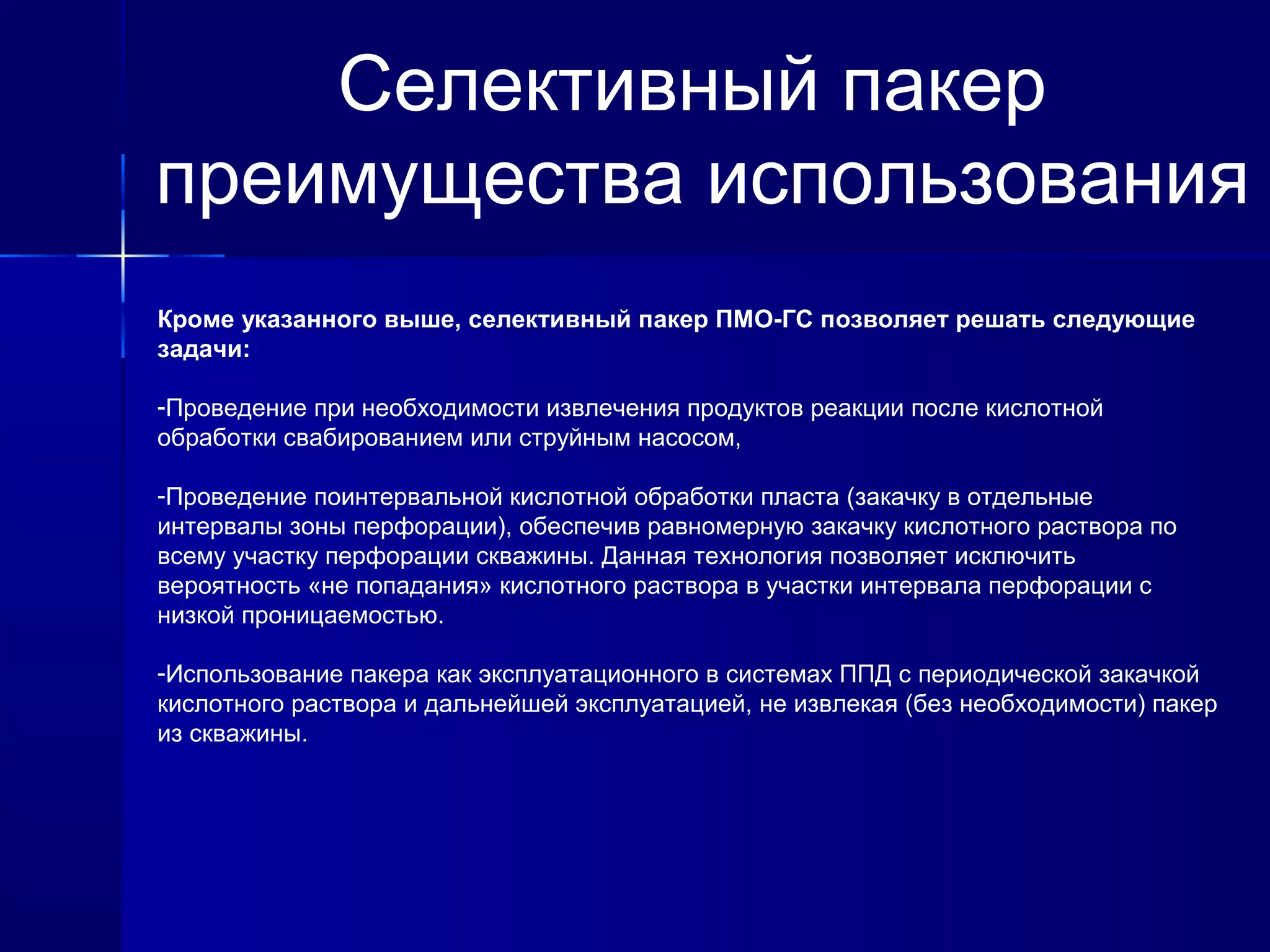

9. Селективный пакер
преимущества использования
Кроме указанного выше, селективный пакер ПМО-ГС позволяет решать следующие
задачи:
-Проведение при необходимости извлечения продуктов реакции после кислотной
обработки свабированием или струйным насосом,
-Проведение поинтервальной кислотной обработки пласта (закачку в отдельные
интервалы зоны перфорации), обеспечив равномерную закачку кислотного раствора по
всему участку перфорации скважины. Данная технология позволяет исключить
вероятность «не попадания» кислотного раствора в участки интервала перфорации с
низкой проницаемостью.
-Использование пакера как эксплуатационного в системах ППД с периодической закачкой
кислотного раствора и дальнейшей эксплуатацией, не извлекая (без необходимости) пакер
из скважины.

10. ССппаассииббоо ззаа ввннииммааннииее!!
