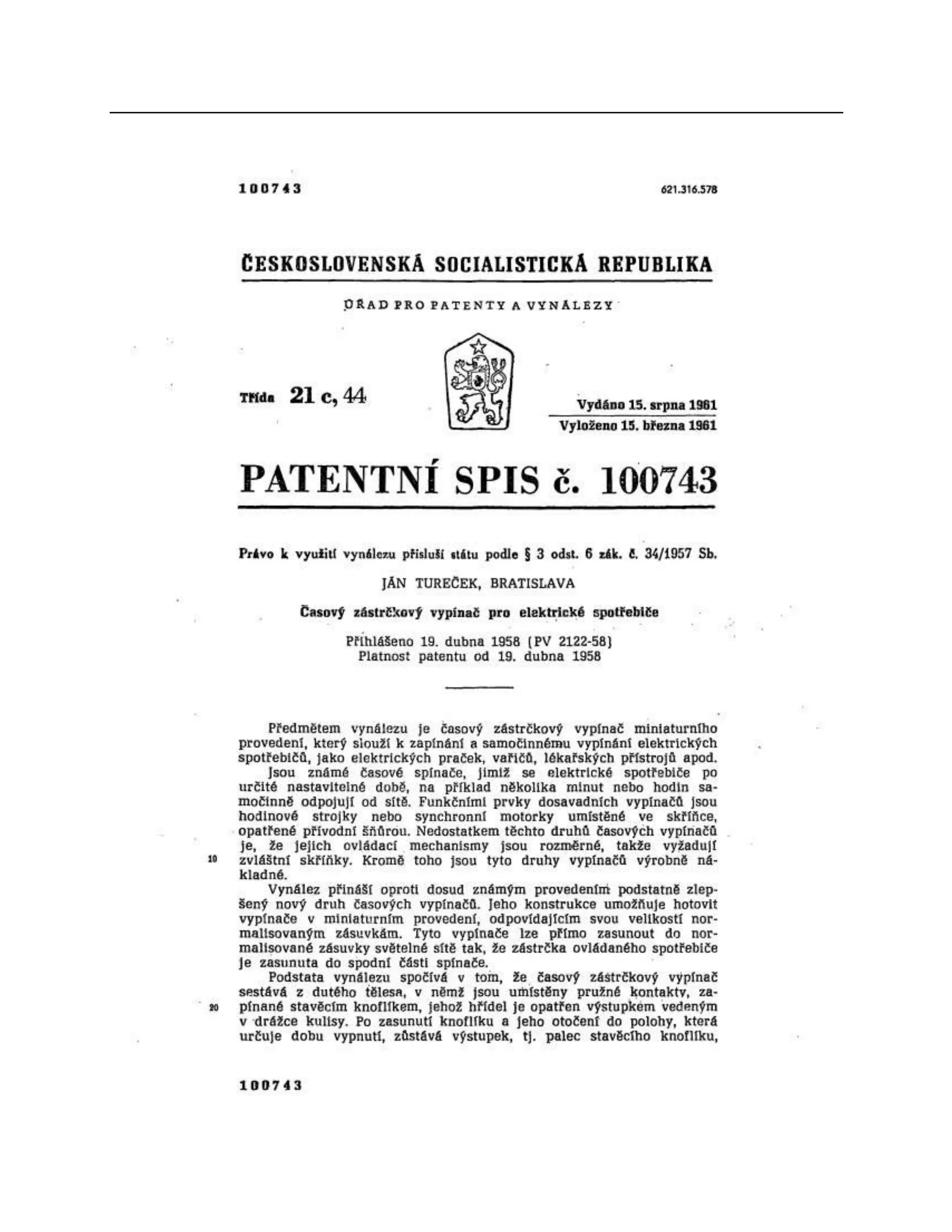

ČESKOSLOVENSKÁ SOCIALISTICKÁ REPUBLIKA
Trída 21 c, 44
vydáno 15. srpna 1861 Vyloženo 15. března 1961
PATENTNÍ SPIS č. 100743
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
JÁN TUREČEK, BRATISLAVA
Časový zástrčkový vypínač pro elektrické spotřebiče
Přihlášeno 19. dubna 1958 (PV 2122-58) Platnost patentu od 19. dubna 1958
Předmětem vynálezu je časový zástrčkový vypínač miniaturního provedení, který slouží k
zapínání a samočinnému vypínání elektrických spotřebičů, jako elektrických praček, vařičů,
lékařských přístrojů apod.
Jsou známé časové spínače, jimiž se elektrické spotřebiče po určité mastavitelné době, na
příklad několika minut nebo hodin samočinně odpojují od sítě. Funkčními prvky dosavadních
vypínačů jsou hodinové strojky nebo synchronní motorky umístěné ve skříňce,
opatřené přívodní . Nedostatkem těchto druhů časových vypínačů .
je, že jejich ovládací mechanismy jsou rozměrné, takže vyžadují zvláštní skříňky. Kromě toho
jsou tyto druhy vypínačů výrobně nákladné.
Vynález přináší oproti dosud známým provedeními podstatně zlepšený nový druh
časových vypínačů. Jeho konstrukce umožňuje hotovit vypínače v miniaturním provedení,
odpovídajícím svou velikostí normalisovaným zásuvkám. Tyto vypínače lze přímo zasunout do
normalisované zásuvky světelné sítě tak, že zástrčka ovládaného spotřebiče je zasunuta do
spodní části spínače.
Podstata vynálezu spočívá v tom, že časový zástrčkový vypínač sestává z dutého
tělesa, v němž jsou umístěny pružné kontakty, zapínané stavěcím knoflíkem, jehož
hřídel je opatřen výstupkėm vedeným v drážce kulisy. Po zasunutí knoflíku a jeho
otočení do polohy, která určuje dobu vypnutí, zůstává výstupek, tj. palec stavěcího
knoflíku,
3.
4. 40
50
2 100743
opřen o čelní stěnu vodicí kulisy tak dlouho, až působením časového mechanismu,
poháněného spirálovým perem, se vrátí do výchozí polohy, vklouzne zpět do drážky a
kontakty rozpojí. Aby bylo možno spínač do zásuvky zasunout tak, aby jeho číselník byl
vždy ve svislé poloze bez ohledu na to, jak jsou nulové kolíky umístěny, je zástrčková
část, jež je opatřena dvěma zdířkami, otočná o 90°. Spodní část vypínače zůstává tudíž
také ve svislé poloze a do ní se přímo zasune zástrčka spotřebiče, po případě
miniaturní zařízení, které po uplynutí nastavené doby vydá akustický signál. - -
K bližšímu vysvětlení se odkazuje na schematický výkres, který v obr. 1 představuje spínač
v pohledu na časovou stupnici. Obr. 2 znázorňuje příčný řez vypínačem, v němž označuje 1
těleso z umělé hmoty, 2 je zástrčka s kolíky, 3 zasouvací kolík, 4 a 5 jsou pružné kontakty, 6 je
hřídel övládacího knoflíku, 7 ozubené kolečko, 8 zajišťovací pero, 9 je stavěcí knoflík, 10 časový
mechanismus, 11 spirálové pero, 12 je zásuvková část pro spotřebič, 13 je výstupek stavěcího
knoflíku a 14 vodicí kulisa.
Těleso spínače, zhotovené z umělé hmoty, na příklad bakelitu, je na čelní straně
opatřeno stupnicí s časovým dělením, jehož rozsah je dán účelem toho kterého druhu
spotřebičů, tj. může být opatřen minutovým nebo hodinovým dělením.
V základní, tj. nulové, poloze je vypínač ve stavu vypnutém. Při stlačení stavěcího
knoflíku 9 se pohybuje jeho výstupek 13 v drážce kulisy 14, až vystoupí z drážky, při
následném otáčení knoflíku do polohy odpovídající době, v níž má spínač vypnout, se
výstupek opírá o čelo kulisy. Přitom udržuje kontakty 5 a 6 v zapnuté poloze.
Působením spirálového pera a časového mechanismu se stavěcí knoflík ; s výstupkem
natáčí do původní polohy, při jejímž dosažení vklouzne zpět do drážky vodicí kulisy,
přičemž se kontakty rozpojí.
Casový mechanismus může být hodinový strojek, zpožďovací ozubené soukolí, po případě
miniaturní synchronní motorek nebo elektrický impulsní časový obvod.
Výhody časového zástrčkového vypínače podle vynálezu spočívají v jeho konstrukční
jednoduchosti, v použití jednoduchých, v provozu spolehlivých prvků a zejména v tom, že
vypínače možno hromadně vyrábět při nízké ceně a použít jich pro nejrozmanitější druhy
spotřebičů.
Případnou úpravou vypínače podle vynálezu pro jednotlivé speriální účely mimo rámec
elektrických spotřebičů zůstává podstata vynálezu nezměněna.
Předmětpatentu
Časový zástrčkový vypínač pro elektrické spotřebiče, vyznačený tím, že pozůstává z
dutého tělesa (1), v němž jsou umístěny privžné kontakty (5, 6), zapínané stavěcím knoflíkem
(9), jehož hřídel je opatřen výstupkem (13), vedeným v drážce kulisy (14) tak, že no zasunutí a
5. otočení knoflíku na dobu potřebnou k vypnutí zůstává opřen o čelní stěnu kulisy, načež
působením o sobě známého časového mechanismu je vracen do výchozí polohy, v níž
rozpojuje kontakty, přičemž zástrčková část (2), opatřená dvěma zdířkami pro nulový kolík, je
otočná o 90° vůči dutému tělesu (1), takže číselník a spodní část vypínače, do níž je připojen
spotřebič, po případě signalisační zařízení, zůstává ve svislé poloze.
