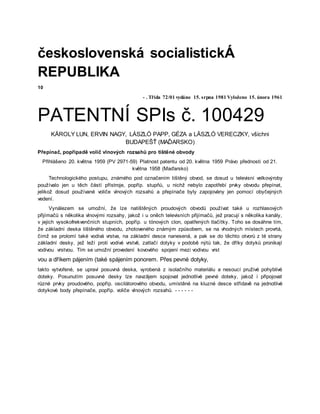

Přepínač, popřípadě volič vlnových rozsahů pro tištěné obvody
Přihlášeno 20. května 1959 (PV 2971-59) Platnost patentu od 20. května 1959 Právo přednosti od 21.
května 1958 (Maďarsko)
Technologického postupu, známého pod označením tištěný obvod, se dosud u televisní velkovýroby
používalo jen u těch částí přístroje, popříp. stupňů, u nichž nebylo zapotřebí prvky obvodu přepínat,
jelikož dosud používané voliče vlnových rozsahů a přepínače byly zapojovány jen pomocí obyčejných
vedení.
Vynálezem se umožní, že lze natištěných proudových obvodů používat také u rozhlasových
přijímačů s několika vlnovými rozsahy, jakož i u oněch televisních přijímačů, jež pracují s několika kanály,
v jejich vysokofrekvenčních stupních, popříp. u tónových clon, opatřených tlačítky. Toho se dosáhne tím,
že základní deska tištěného obvodu, zhotoveného známým způsobem, se na vhodných místech provrtá,
čímž se prolomí také vodivá vrstva, na základní desce nanesená, a pak se do těchto otvorů z té strany
základní desky, jež leží proti vodivé vrstvě, zatlačí dotyky v podobě nýtů tak, že dříky dotyků pronikají
vodivou vrstvou. Tím se umožní provedení kovového spojení mezi vodivou vrst
vou a dříkem pájením (také spájením ponorem. Přes pevné dotyky,
takto vytvořené, se upraví posuvná deska, vyrobená z isolačního materiálu a nesoucí pruživé pohyblivé
doteky. Posunutím posuvné desky lze navzājem spojovat jednotlivé pevné doteky, jakož i připojovat
různé prvky proudového, popříp. oscilátorového obvodu, umístěné na kluzné desce střídavě na jednotlivé
dotykové body přepínače, popříp. voliče vlnových rozsahů. - - - - - -
3.
4. 30

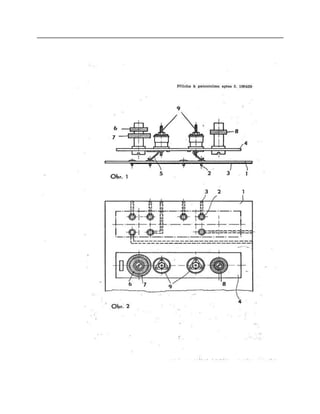

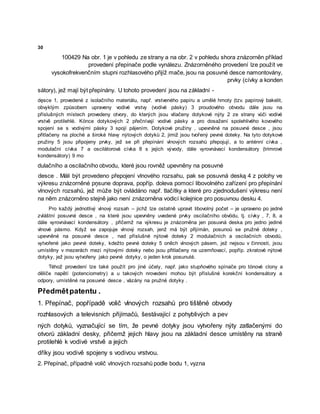

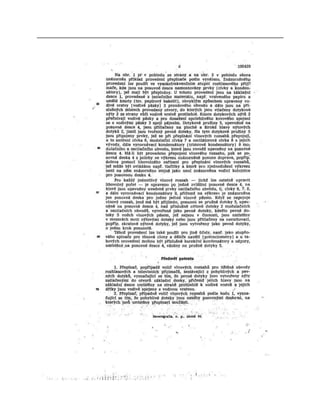

100429 Na obr. 1 je v pohledu ze strany a na obr. 2 v pohledu shora znázorněn příklad
provedení přepínače podle vynálezu. Znázorněného provedení lze použít ve
vysokofrekvenčním stupni rozhlasového přijíž mače, jsou na posuvné desce namontovány,
prvky (cívky a konden
sátory), jež mají být přepínány. U tohoto provedení jsou na základní -
dęsce 1, provedené z isolačního materiálu, např. vrstveného papíru a umělé hmoty (tzv. papírový bakelit,
obvyklým způsobem upraveny vodivé vrstvy (vodivé pásky) 3 proudového obvodu dále jsou na
příslušných místech provedeny otvory, do kterých jsou vtlačeny dotykové nýty 2 ze strany vůči vodivé
vrstvě protilehlé. Könce dotykových 2 přečnívají vodivé pásky a pro dosažení spolehlivého kovového
spojení se s vodivými pásky 3 spojí pájením. Dotykové pružiny , upevněné na posuvné desce , jsou
přitlačeny na ploché a široké hlavy nýtových dotyků 2, jimiž jsou tvořený pevné doteky. Na tyto dotykové
pružiny 5 jsou připojeny prvky, jež se při přepínání vlnových rozsahů přepojují, a to anténní cívka ,
modulační cívka 7 a oscilátorová cívka 8 s jejich vývody, dále vyrovnávací kondensátory (trimrové
kondensátory) 9 mo
dulačního a oscilačního obvodu, které jsou rovněž upevněny na posuvné
desce . Máli být provedeno přepojení vlnového rozsahu, pak se posuvná deską 4 z polohy ve
výkresu znázorněné pņsune doprava, popříp. doleva pomocí libovolného zařízení pro přepínání
vlnových rozsahů, jež může být ovládáno např. tlačítky a které pro zjednodušení výkresu není
na něm znázorněno stejně jako není znázorněna vodicí kolejnice pro posuvnou desku 4.
Pro každý jednotlivý vlnový rozsah – jichž lze ostatně upravit libovolný počet – je upraveno po jedné
zvláštní posuvné desce , na které jsou upevněny uvedené prvky oscilačního obvödu, tj. cívky , 7, 8, a
dále vyrovnávací kondensátory , přičemž na výkresu je znázorněna jen posuvná deska pro jedno jediné
vlnové pásmo. Když se zapojuje vlnový rozsah, jenž má být přijímán, posunoü se pružné doteky ,
upevněné na posuvné desce , nad příslušné nýtové doteky 2 modulačních a oscilačních obvodů,
vytvořené jako pevné doteky, kdežto pevné doteky 5 oněch vlnových pásem, jež nejsou v činnosti, jsou
umístěny v mezerách mezi nýtovými doteky nebo jsou přitlačeny na uzemňovací, popříp. zkratové nýtové
dotyky, jež jsou vytvořeny jako pevné dotyky, o jeden krok posunuté.
Téhož provedení lze také použít pro jiné účely, např. jako stupňového spínače pro tónové clony a
děliče napětí (potenciometry) a u takových nrovedení mohou být příslušné korekční kondensátory a
odpory, umístěné na posuvné desce , vázány na pružné dotyky .
Předmětpatentu .
1. Přepínač, popřípadě volič vlnových rozsahů pro tištěné obvody
rozhlasových a televisních přijímačů, šestávající z pohyblivých a pev
ných dotyků, vyznačující se tím, že pevné dotyky jsou vytvořeny nýty zatlačenými do
otvorů základní desky, přičemž jejich hlavy jsou na základní desce umístěny na straně
protilehlé k vodivé vrstvě a jejich
dříky jsou vodivě spojeny s vodivou vrstvou.
2. Přepínač, případně volič vlnových rozsahů podle bodu 1, vyzna
5. čující se tím, že pohyblivé doteky jsou nesëny posuvnými deskami, na
kterých jsoû umístěny přepínací součásti. . . . . .
