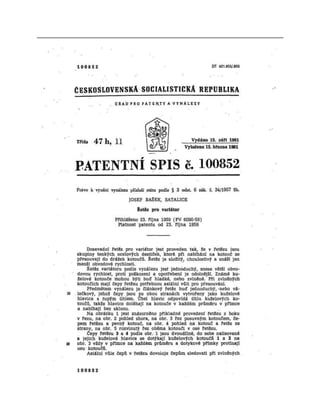

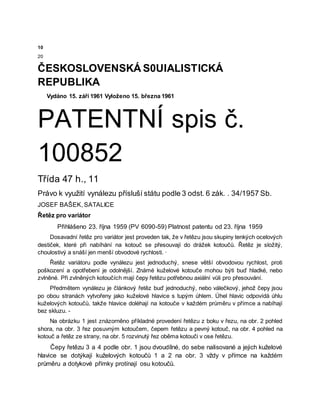

ČESKOSLOVENSKÁ S0UIALISTICKÁ
REPUBLIKA
Vydáno 15. září 1961 Vyloženo 15. března 1961
PATENTNÍ spis č.
100852
Třída 47 h., 11
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
JOSEF BAŠEK, SATALICE
Řetěz pro variátor
Přihlášeno 23. října 1959 (PV 6090-59) Platnost patentu od 23. října 1959
Dosavadní řetěz pro variátor jest proveden tak, že v řetězu jsou skupiny tenkých ocelových
destiček, které při nabíhání na kotouč se přesouvají do drážek kotoučů. Řetěz je složitý,
choulostivý a snáší jen menší obvodové rychlosti. ·
Řetěz variátoru podle vynálezu jest jednoduchý, snese větší obvodovou rychlost, proti
poškození a opotřebení je odolnější. Známé kuželové kotouče mohou býti buď hladké, nebo
zvlněné. Při zvlněných kotoučích mají čepy řetězu potřebnou axiální vůli pro přesouvání.
Předmětem vynálezu je článkový řetěz buď jednoduchý, nebo válečkový, jehož čepy jsou
po obou stranách vytvořeny jako kuželové hlavice s tupým úhlem. Úhel hlavic odpovídá úhlu
kuželových kotoučů, takže hlavice doléhají na kotouče v každém průměru v přímce a nabíhají
bez skluzu. -

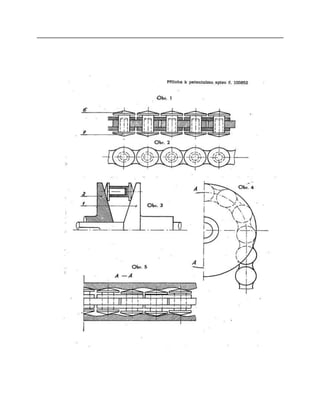

Na obrázku 1 jest znázorněno příkladné provedení řetězu z boku v řezu, na obr. 2 pohled
shora, na obr. 3 řez posuvným kotoučem, čepem řetězu a pevný kotouč, na obr. 4 pohled na
kotouč a řetěz ze strany, na obr. 5 rozvinutý řez oběma kotouči v ose řetězu.
Čepy řetězu 3 a 4 podle obr. 1 jsou dvoudílné, do sebe nalisované a jejich kuželové
hlavice se dotýkají kuželových kotoučů 1 a 2 na obr. 3 vždy v přímce na každém
průměru a dotykové přímky protínají osu kotoučů.

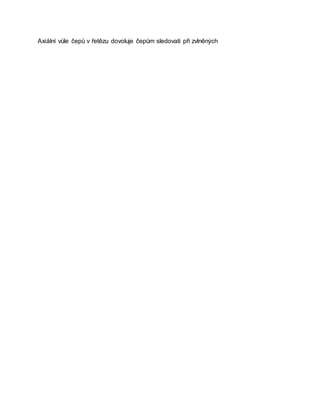

3. Axiální vůle čepů v řetězu dovoluje čepům sledovati při zvlněných

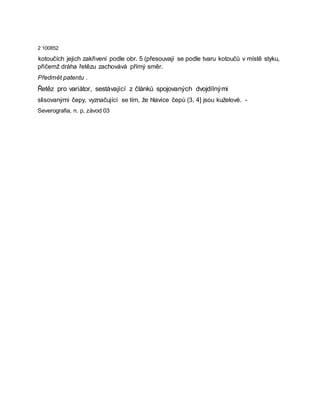

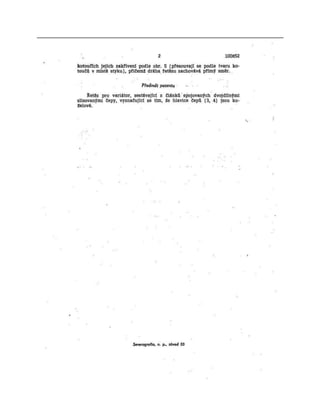

5. 2 100852
kotoučích jejich zakřivení podle obr. 5 (přesouvají se podle tvaru kotoučů v místě styku,
přičemž dráha řetězu zachovává přímý směr.
Předmět patentu .
Řetěz pro variátor, sestávající z článků spojovaných dvojdílnými
slisovanými čepy, vyznačující se tím, že hlavice čepů (3, 4] jsou kuželové. -
Severografia, n. p, závod 03

7. Příloha k patentnímu spisu č. 100852
- Obr. 1
A
f § Obr. 3
-
m me- -
A Obr. 5
- §>
