1. อิเ ล็ก ทรอนิก ส์เ บือ งต้น
้

2. แผงวงจรอิเ ล็ก ทรอนิก ส์

3. แผงวงจรอิเ ล็ก ทรอนิก ส์ย ุค
ใหม่

4. แผงวงจรอิเ ล็ก ทรอนิก ส์ย ุค
ใหม่
รูป ร่า งเหมือ น
กัน หมด ต้อ งดู
รหัส ที่ต ิด อยู่
ไปเทีย บค่า เอา

5. ชิ้น ส่ว นและอุป กรณ์ใ นงาน
อิเ ล็ก ทรอนิก ส์

6. 1.แบตเตอรี่

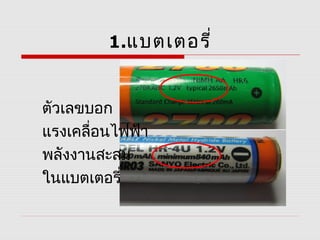

7. 1.แบตเตอรี่
ตัวเลขบอก
แรงเคลื่อนไฟฟ้า
พลังงานสะสม
ในแบตเตอรี่

8. 2.อุป กรณ์ใ นงานบัด กรี
รูปหัวแร้งปืน หัวแร้งแช่ (หัวแร้ง
ปากกา)

9. 2.อุป กรณ์ใ นงานบัด กรี
ตะกั่วบัดกรี

10. 2.อุป กรณ์ใ นงานบัด กรี
นำ้ายาประสานช่วย
ให้ตะกั่วติดกับ
ชิ้นส่วนที่ต้องการ
ได้งายขึ้น
่

11. 3.แผ่น ประกอบวงจร
(Protoboard)
ใช้ตรวจสอบวงจร
ที่ออกแบบไว้โดย
ไม่ต้องใช้แผ่น
วงจรพิมพ์

12. 3.แผ่น ประกอบวงจร
(Protoboard)
รูป แสดงการตรวจ
สอบวงจรที่อ อก
แบบไว้ ก่อ นจะทำา
แผ่น วงจรพิม พ์

13. 4. ตัว ต้า นทาน (R)
รูป ตัวต้านทาน
แบบลวดพัน
และตัวต้านทาน
แบบแท่ง

14. 4. ตัว ต้า นทาน
มีหน้าที่ จำากัดกระแส
ในวงจรไฟฟ้า
ค่าความต้านทานมี
หน่วยเป็นโอห์ม(Ω)
สามารถอ่านค่าได้
จากแถบสีบนตัว
ต้านทาน

15. 4. ตัว ต้า นทาน
ตัวต้านทานแบบ
ปรับค่าได้ พบในเครื่อง
ขยายเสียง สำาหรับเร่ง
ความ ดัง-เบา ของเสียง

16. อ่า นค่า ความต้า นทานจากแถบสี

17. 4. ตัว ต้า นทาน
จำาค่าแถบสีง่ายๆ
ดำา นำ้าตาล แดง ส้ม เหลือง เขียว
นำ้าเงิน ม่วง เทา ขาว
ดำา นำ้า แดง สุด หล่อ แขน งอ ไม่
เท่า ขา
0 1 2 3 4

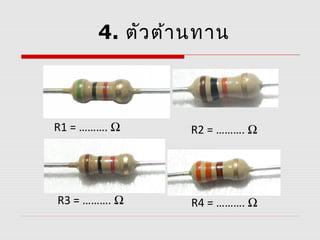

18. 4. ตัว ต้า นทาน
R1 = ………. Ω R2 = ………. Ω
R3 = ………. Ω R4 = ………. Ω

19. 5. ตัว เก็บ ประจุ (C)
มีหน้าที่เก็บประจุไฟฟ้าไว้
และคายประจุไฟฟ้าคืน
แก่วงจรเมื่อวงจรต้องการ
ทำาหน้าที่เหมือนแบตเตอรี่
บอกขนาดเป็นค่าความจุ
มีหน่วยเป็น ฟารัด(F)

20. 5. ตัว เก็บ ประจุ (C)

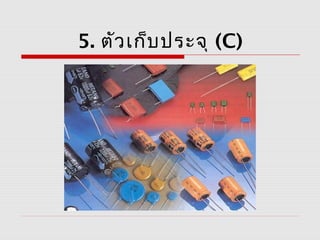

21. 5. ตัว เก็บ ประจุ (C)

22. 5. ตัว เก็บ ประจุ (C)
รูปแสดงการ
อัดประจุให้แก่
ตัวเก็บประจุ

23. 5. ตัว เก็บ ประจุ (C)
ตัวเก็บประจุ
ในวงจรเครื่องเสียง
รถยนต์ ทำาหน้าที่
เป็นกำาลังไฟสำารอง
เมื่อแบตเตอรี่จ่าย
ไฟมาไม่พอ

24. 5. ตัว เก็บ ประจุ (C)
 ตัวเก็บประจุ
ขนาด 1.5 ฟารัด
เทียบขนาดกับ
กระเบื้องปูพื้น

25. 5.Super Capacitor
 ใช้เทคโนโลยีระดับนาโน
ขนาดเท่าเม็ดกระดุม
ความจุ 1 ฟารัด

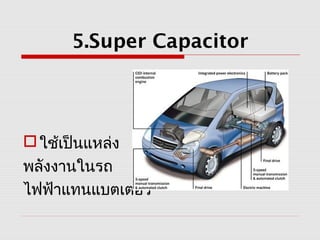

26. 5.Super Capacitor
 ใช้เป็นแหล่ง
พลังงานในรถ
ไฟฟ้าแทนแบตเตอรี่

27. 5.Super
Capacitor

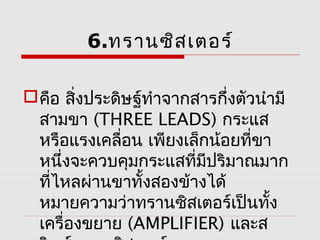

28. 6.ทรานซิส เตอร์
 คือ สิ่งประดิษฐ์ทำาจากสารกึงตัวนำามี
่
สามขา (THREE LEADS) กระแส
หรือแรงเคลื่อน เพียงเล็กน้อยที่ขา
หนึ่งจะควบคุมกระแสที่มปริมาณมาก
ี
ที่ไหลผ่านขาทั้งสองข้างได้
หมายความว่าทรานซิสเตอร์เป็นทั้ง
เครื่องขยาย (AMPLIFIER) และส

29. 6.ทรานซิส เตอร์
ทรานซิสเตอร์
แบบต่างๆ

30. 6.ทรานซิส เตอร์
ขณะทรานซิสเตอร์
ทำางาน
จะเกิดความร้อนสูง
จึง
ต้องออกแบบให้มี
ลักษณะ
แบน เพื่อเอาไปติดกับ

31. 6.ทรานซิส เตอร์ (ตัว แรกของ
โลก)

32. 7.ไดโอด
เป็นอุปกรณ์ที่ทำาจาก
สารกึ่งตัวนำา มีหน้าที่ ให้
กระแสผ่านได้ทางเดียว
จึงนำาไปใช้แปลงกระแส
ไฟฟ้ากระแสสลับ เป็น
ไฟฟ้ากระแสตรง

33. 7.ไดโอด
 ทิศทางของกระแส
ไฟฟ้าที่ผ่านไดโอด
เป็นไปตามทิศทาง
ในสัญลักษณ์

34. 7.ไดโอด
 วงจรเรียงกระแสไฟฟ้า
กระแสสลับเป็น ไฟฟ้า
กระแสตรง ใช้ไดโอด 4 ตัว
ต่อวงจร ดังรูป เรียกว่า
การต่อ แบบ บริดจ์

35. 7.ไดโอด
 สังเกตวงจรใน
รูป
จะใช้ไดโอด 4
ตัว เป็น
วงจรบริดจ์ โดย
มีตัวเก็บ
ประจุ (สีนำ้าตาล)
ทำาหน้า

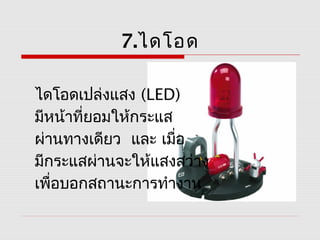

36. 7.ไดโอด
ไดโอดเปล่งแสง (LED)
มีหน้าที่ยอมให้กระแส
ผ่านทางเดียว และ เมือ่
มีกระแสผ่านจะให้แสงสว่าง
เพื่อบอกสถานะการทำางาน

37. 8.วงจรรวม (IC)
 ไอซีคือ วงจรรวม (Integrated
Circuit)
หมายถึงวงจรที่นำาเอา
ตัวต้านทาน,ตัวเก็บประจุ,
ไดโอด,ทรานซิสเตอร์
มาประกอบรวมกันบน
แผ่นวงจรขนาดเล็ก

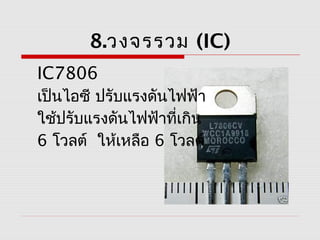

38. 8.วงจรรวม (IC)
IC7806
เป็นไอซี ปรับแรงดันไฟฟ้า
ใช้ปรับแรงดันไฟฟ้าที่เกิน
6 โวลต์ ให้เหลือ 6 โวลต์

39. 9.เปีย โซ(Piezo)
 เป็นอุปกรณ์ ที่ทำาหน้าที่
เป็นลำาโพงขนาดเล็ก ให้เสียง
แหลมได้ดี และยังทำาหน้าที่
รับสัญญาณการสั่นสะเทือน
แปลงเป็นสัญญาณไฟฟ้า
ได้อีกด้วย

40. 9.เปีย โซ(Piezo)
เปียโซในกล่อง
กำำทอน

41. 9.เปีย โซ(Piezo)
ใช้ต่อพ่วงทำำ
ตัวรับสัญญำณ
ที่แป้นกลอง
ไฟฟ้ำได้

42. 9.เปีย โซ(Piezo)
เอำไปแปะกับ
เครื่องดนตรี เพื่อ
รับสัญญำณกำร
สันสะเทือน ไป
่
ขยำย ทำำหน้ำที่
เป็นไมโครโฟน

43. 9.เปีย โซ(Piezo)
ไวโอลิน ก็ใช้
เปียโซรับสัญญำณ
กำรสันสะเทือน
่

44. 10.มัล ติม ิเ ตอร์
รูปแสดงมัลติมิเตอร์
แบบอนำลอก
และแบบดิจิตอล

45. 10.มัล ติม ิเ ตอร์
 รูปแสดงมัลติมิเตอร์
แบบอนำลอก

46. 10.มัล ติม เ ตอร์
ิ
(Multi-Meter)ปิดกำรใช้มิเตอร์
ตำำแหน่ง
ย่ำนกำรวัดแรงดัน
ไฟฟ้ำแบบ ย่ำนกำรวัดแรงดัน
กระแสตรง (DC) ไฟฟ้ำแบบกระแสสลับ
(AC)
ย่ำนกำรวัดกระแส
ไฟฟ้ำแบบ
กระแสตรง
ย่ำนกำรวัดค่ำ
ควำมต้ำนทำน
ตรวจสอบกำรช๊อตวงจร

47. 10.มัล ติม ิเ ตอร์ (Multi-Meter)
 กำรเลือก
ย่ำนกำรวัด
ของมัลติมิเตอร์

48. 11.กำรต่อ โวลต์ม ิเ ตอร์
 โวลต์มิเตอร์ต่อขนำนกับวงจร

49. 12.กำรต่อ แอมมิเ ตอร์
 แอมมิเตอร์ต่ออนุกรมกับวงจร

50. อิเ ล็ก ทรอนิก ส์เ บือ งต้น
้
โดย ครูแ อ๊ด ชำว
น่ำ น
ครูม งคล กำสำ
