1. การต่อแอมมิเตอร์ - โวลต์มเตอร์
ิ
โดย ครูยโสธร สุขมศรี
ั
โรงเรียนจุฬาภรณราชวิทยาลัย
ี
เชยงราย

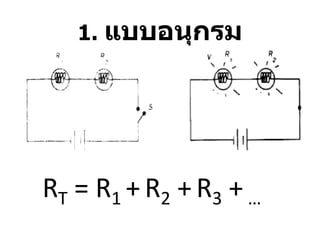

2. 1. แบบอนุกรม
RT = R1 + R2 + R3 + …

3. 2. แบบขนาน หรือ แบบคร่อมขว
ั้

4. 3. แบบผสม

5. ั

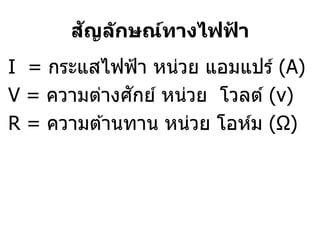

สญล ักษณ์ทางไฟฟา
้
I = กระแสไฟฟ้ า หน่วย แอมแปร์ (A)
ั
V = ความต่างศกย์ หน่วย โวลต์ (v)
R = ความต ้านทาน หน่วย โอห์ม (Ω)

6. ถ่านไฟฉาย = เซลล์ไฟฟาเคมี = เซลล์แห้ง
้
ั
สญล ักษณ์
+ -

7. วงจรไฟฟาอย่างง่าย
้

8. แอมมิเตอร์ (Ammiter)
คือ เครืองมือวัด
่
กระแสไฟฟ้ าในวงจร
ั
สญล ักษณ์

9. ถ้าจะว ัดกระแสในวงจรควรทาอย่างไร

10. เขียนวงจรการต่อแอมมิเตอร์ ได ้ดังนี้

11. โวลต์มเตอร์ (Volmiter)
ิ
โวลต์มเตอร์
ิ
เครืองมือวัด
่
ั
ความต่างศกย์ไฟฟ้ าในวงจร
ั
สญลักษณ์
v

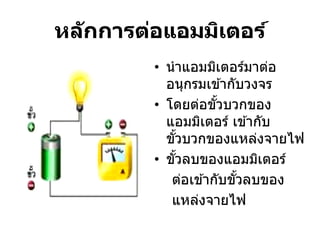

12. หล ักการต่อแอมมิเตอร์
• นาแอมมิเตอร์มาต่อ
อนุกรมเข ้ากับวงจร
• โดยต่อขัวบวกของ
้
แอมมิเตอร์ เข ้ากับ
ขัวบวกของแหล่งจายไฟ
้
• ขัวลบของแอมมิเตอร์
้
ต่อเข ้ากับขัวลบของ
้
แหล่งจายไฟ

13. ั
ถ้าจะว ัดความต่างศกย์ในวงจร
ควรทาอย่างไร

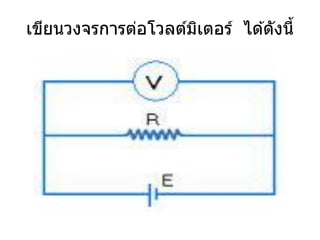

14. เขียนวงจรการต่อโวลต์มเตอร์ ได ้ดังนี้
ิ

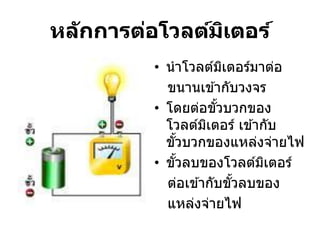

15. หล ักการต่อโวลต์มเตอร์
ิ
• นาโวลต์มเตอร์มาต่อ
ิ
ขนานเข ้ากับวงจร
• โดยต่อขัวบวกของ
้
โวลต์มเตอร์ เข ้ากับ
ิ
ขัวบวกของแหล่งจ่ายไฟ
้
• ขัวลบของโวลต์มเตอร์
้ ิ
ต่อเข ้ากับขัวลบของ
้
แหล่งจ่ายไฟ

16. ั
ถ้าจะว ัดทงกระแสและความต่างศกย์
ั้
จะเขียนวงจรอย่างไร

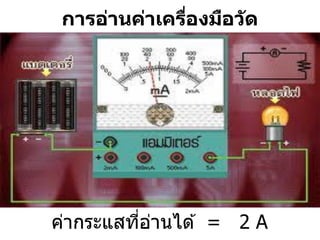

17. การอ่านค่าเครืองมือว ัด
่
ค่ากระแสทีอานได ้ = 2 A
่ ่

18. ถ้าย่านตงว ัด = 5 mA
ั้
อ่านค่ากระแสได้ = 3 mA

19. ถ้าย่านตงว ัด = 10 A
ั้
อ่านค่ากระแสได้ = 6 A

20. อ่านค่ากระแสได้ = 1.2 A

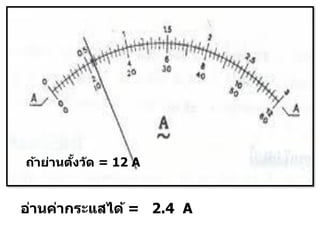

21. ถ้าย่านตงว ัด = 12 A
ั้
อ่านค่ากระแสได้ = 2.4 A

22. การอ่านค่าเครืองมือว ัด
่
ั
ค่าความต่างศกย์ทอานได้ = 6 V
ี่ ่

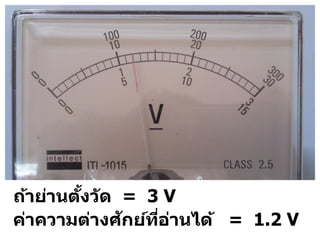

23. ถ้าย่านตงว ัด = 3 V
ั้
ั
ค่าความต่างศกย์ทอานได้ = 1.2 V
ี่ ่

24. ถ้าย่านตงว ัด = 15 V
ั้
ั
ค่าความต่างศกย์ทอานได้ = 6 V
ี่ ่

25. ถ้าย่านตงว ัด = 30 V
ั้
ั
ค่าความต่างศกย์ทอานได้ = 12 V
ี่ ่

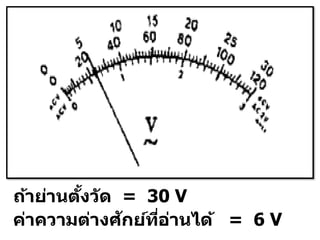

26. ถ้าย่านตงว ัด = 30 V
ั้
ั
ค่าความต่างศกย์ทอานได้ = 6 V
ี่ ่

27. กิจกรรมการต่อแอมมิเตอร์-โวลต์มเตอร์
ิ
จุดประสงค์
้
1. นักเรียนสามารถใชและอ่านค่าแอมมิเตอร์ และ
โวลต์มเตอร์ได ้ถูกต ้อง
ิ
2. นักเรียนสามารถสรุปหลักการ การต่อแอมมิเตอร์ได ้
ถูกต ้อง
้ ั
3. นักเรียนสามารถเขียนวงจร โดยใชสญลักษณ์
ตามเงือนไขทีกาหนดให ้ได ้
่ ่
ื่ ั
4. นักเรียนมีเจตคติทางวิทยาศาสตร์ด ้านความซอสตย์

28. วิธีทดลอง ให้นกเรี ยนต่อวงจรดังภาพข้างล่าง
ั
