研華物聯網之無線監控技術發展現況_092111
- 1.
- 3.
- 4.

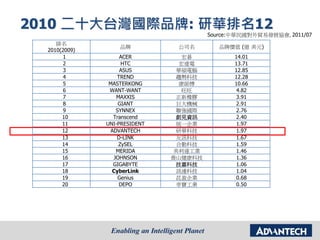

- 5. 2010 二十大台灣國際品牌: 研華排名12 Source:中華民國對外貿易發展協會,2011/07 排名 2010(2009) 品牌 公司名 品牌價值 (億 美元) 1 ACER 宏碁 14.01 2 HTC 宏達電 13.71 3 ASUS 華碩電腦 12.85 4 TREND 趨勢科技 12.28 5 MASTERKONG 康師傅 10.66 6 WANT-WANT 旺旺 4.82 7 MAXXIS 正新橡膠 3.91 8 GIANT 巨大機械 2.91 9 SYNNEX 聯強國際 2.76 10 Transcend 創見資訊 2.40 11 UNI-PRESIDENT 統一企業 1.97 12 ADVANTECH 研華科技 1.97 13 D-LINK 友訊科技 1.67 14 ZySEL 合勤科技 1.59 15 MERIDA 美利達工業 1.46 16 JOHNSON 喬山健康科技 1.36 17 GIGABYTE 技嘉科技 1.06 18 CyberLink 訊連科技 1.04 19 Genius 昆盈企業 0.68 20 DEPO 帝寶工業 0.50
- 6. 寬廣之產品應用領域 Factory Automation MilitaryTransportation Environmental Monitoring eHome eHealthcare Surveillance Kiosk / POI Machine Automation Telecom Mobile Warehousing / Logistics
- 7.

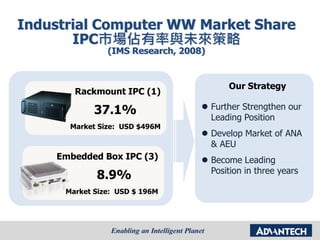

- 8. Industrial Computer WWMarket Share IPC市場佔有率與未來策略 (IMS Research, 2008) Rackmount IPC (1) 37.1% Market Size: USD $496M Embedded Box IPC (3) 8.9% Market Size: USD $ 196M Further Strengthen our Leading Position Develop Market of ANA & AEU Become Leading Position in three years Our Strategy
- 9.

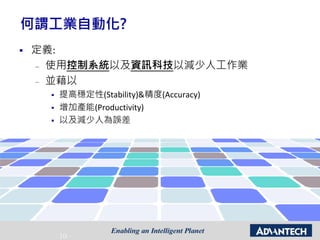

- 10. - 10 - 何謂工業自動化? 定義: – 使用控制系統以及資訊科技以減少人工作業 – 並藉以 提高穩定性(Stability)&精度(Accuracy) 增加產能(Productivity) 以及減少人為誤差
- 11. - 11 - 設備層 DeviceLayer 控制層 Control Layer 資訊層 Information Layer 工業自動化的主要應用範疇 智能交通 數字醫療 電力能源 製造生產 環境監控 智能建築 車用計算
- 12.

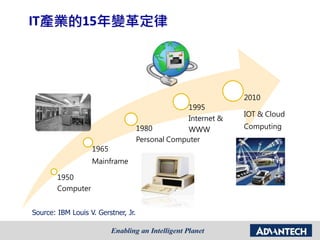

- 13. 1950 Computer 1965 Mainframe 1980 Personal Computer 1995 Internet & WWW 2010 IOT& Cloud Computing IT產業的15年變革定律 Source: IBM Louis V. Gerstner, Jr.
- 14. IEEE-488 ATS PC-Lab Card PC-based Automation EmbeddedPCs Industrial PCs Industrial I/O Applied Computing Network Computing eAutomation Trusted ePlatform Services Enabling an Intelligent Planet Launched PC- Lab Card Series Industrial I/O Cards for PC Launched IPC- 600 & ADAM Remote Data Acquisition & Control Modules Launched Embedded CPU Boards, Panel PCs and System-On- Modules From Service- Ready ePlatform (SRP), to Application- Ready ePlatform (ARP) ePlatform & Industrial Automation Services Embedded Connectivity IoT-Ready Components 研華的企業歷程與U社會演化同步前進 eWorld U-WorldPC-World 1983 2000 2010 Web-enabled (Humans to Humans) PC-enabled (Humans to Things) Cloud-enabled (Things to Things)

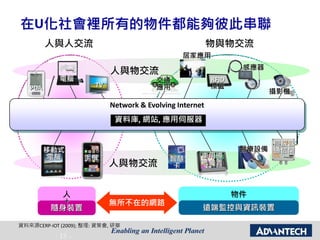

- 15. - 15 - 在U化社會裡所有的物件都能夠彼此串聯 物與物交流人與人交流 無所不在的網路 物件 遠端監控與資訊裝置 人與物交流 人與物交流 人 隨身裝置 + 交通 應用 感應器 攝影機 RFID 標籤 居家應用 伺服器 通信閘 車用導 航裝置 智慧 卡 醫療設備移動式 電腦手機 TV 電腦 PDA Network & Evolving Internet 資料庫, 網站, 應用伺服器 資料來源CERP-IOT (2009); 整理: 資策會, 研華
- 16.
- 17.

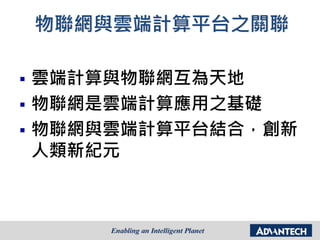

- 18. 物聯網與雲端計算平台之關聯 雲端計算與物聯網互為天地 物聯網是雲端計算應用之基礎 物聯網與雲端計算平台結合，創新 人類新紀元

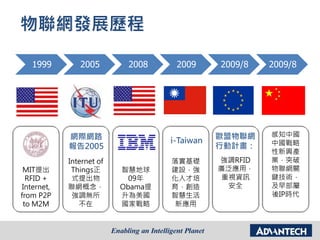

- 19. 物聯網發展歷程 1999 2005 20082009 2009/8 2009/8 MIT提出 RFID + Internet, from P2P to M2M Internet of Things正 式提出物 聯網概念， 強調無所 不在 智慧地球 09年 Obama提 升為美國 國家戰略 落實基礎 建設，強 化人才培 育，創造 智慧生活 新應用 強調RFID 廣泛應用， 重視資訊 安全 感知中國 中國戰略 性新興產 業，突破 物聯網關 鍵技術， 及早部屬 後IP時代 網際網路 報告2005 i-Taiwan 歐盟物聯網 行動計畫：
- 20.

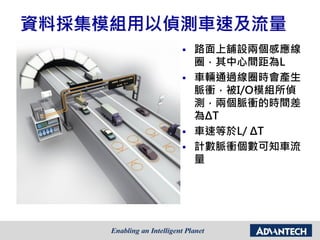

- 21. 資料採集模組用以偵測車速及流量 路面上舖設兩個感應線 圈，其中心間距為L 車輛通過線圈時會產生 脈衝，被I/O模組所偵 測，兩個脈衝的時間差 為ΔT 車速等於L/ ΔT 計數脈衝個數可知車流 量
- 22.
- 23.
- 24.
- 25.

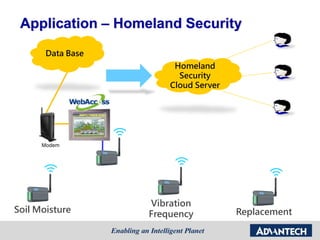

- 26. Soil Moisture Vibration Frequency Replacement Homeland Security CloudServer Data Base Application – Homeland Security Modem
- 27.

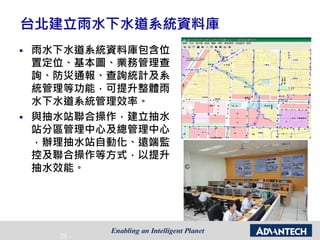

- 28. - 28 - 台北建立雨水下水道系統資料庫 雨水下水道系統資料庫包含位 置定位、基本圖、業務管理查 詢、防災通報、查詢統計及系 統管理等功能，可提升整體雨 水下水道系統管理效率。 與抽水站聯合操作，建立抽水 站分區管理中心及總管理中心 ，辦理抽水站自動化、遠端監 控及聯合操作等方式，以提升 抽水效能。

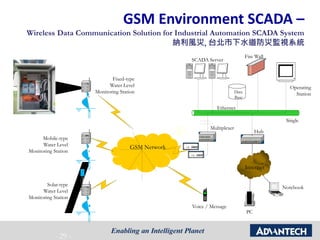

- 29. - 29 - GSMEnvironment SCADA – Wireless Data Communication Solution for Industrial Automation SCADA System 納利風災, 台北市下水道防災監視系統 GSM Network Fixed-type Water Level Monitoring Station Mobile-type Water Level Monitoring Station Solar-type Water Level Monitoring Station Voice / Message Internet PC Notebook S Multiplexer Single Ethernet SCADA Server Fire Wall Data Base Operating Station Hub

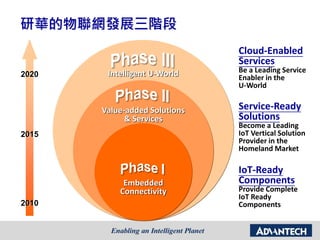

- 30. 研華的物聯網發展三階段 Embedded Connectivity Intelligent U-World Value-added Solutions &Services IoT-Ready Components Provide Complete IoT Ready Components Service-Ready Solutions Become a Leading IoT Vertical Solution Provider in the Homeland Market Cloud-Enabled Services Be a Leading Service Enabler in the U-World 2010 2015 2020

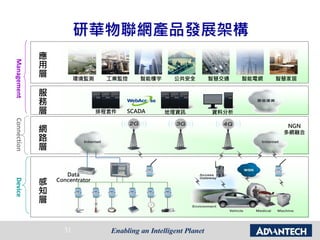

- 31. 31 DeviceConnectionManagement 研華物聯網產品發展架構 環境監測 工業監控 智能樓宇智慧交通公共安全 智慧家居智能電網 排程套件 資料分析SCADA NGN 多網融合 Data Concentrator 地理資訊 感 知 層 網 路 層 應 用 層 服 務 層
- 32. IBM’s IOT 8-LayerConcept 研華產品與IBM物聯網八層架構相呼應 Sensor & Actuator Network (WSN/WAN) Edge Computing Cloud Computing IOT Service Platform Application & Analytics IAG- Automation Devices Industrial Comm. Embedded Computing Embedded Systems Automation Controller Applied Computing iService WebAccess Solutions 1&2 3 4 5 6 7&8
- 33.
- 34.
- 35. 強固型 RS-485 Digital I/O RS-485 乙太網 即時 乙太網 完整的感測器網路建構起全面感知 ADAM-6117 ADAM-6118ADAM-6124 ADAM-6150 ADAM-6156 ADAM-6160 ADAM-6017 ADAM-6018 ADAM-6024 ADAM-6050 ADAM-6056 ADAM-6060 ADAM-4117 ADAM-4118 ADAM-4124 ADAM-4150 ADAM-4156 ADAM-4160 ADAM-4017 ADAM-4018 ADAM-4024 ADAM-4050 ADAM-4056 ADAM-4060
- 36.
- 37. Technologies Integration Wireless NetworksTechnology – IEEE 802.15.4 + Sensors Technology

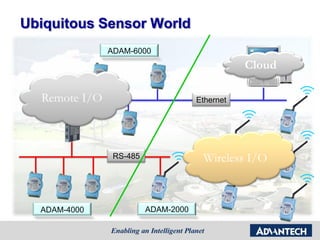

- 38. Ubiquitous Sensor World Ethernet RS-485 ADAM-6000 ADAM-4000ADAM-2000 Cloud Remote I/O Wireless I/O
- 39.

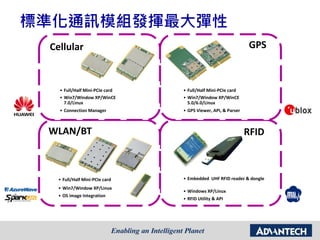

- 40. 標準化通訊模組發揮最大彈性 Cellular • Full/Half Mini-PCIecard • Win7/Window XP/WinCE 7.0/Linux • Connection Manager • Full/Half Mini-PCIe card • GPS Viewer, API, & Parser • Win7/Window XP/WinCE 5.0/6.0/Linux WLAN/BT • Full/Half Mini-PCIe card • Win7/Window XP/Linux • OS image Integration RFID • Embedded UHF RFID reader & dongle • RFID Utility & API • Windows XP/Linux GPS

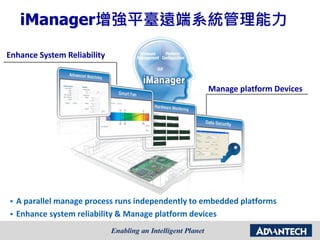

- 41. iManager增強平臺遠端系統管理能力 A parallelmanage process runs independently to embedded platforms Enhance system reliability & Manage platform devices Enhance System Reliability Manage platform Devices

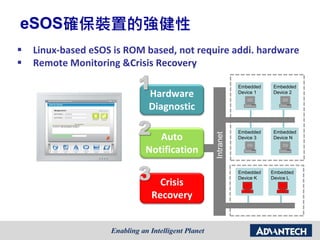

- 42. eSOS確保裝置的強健性 Linux-based eSOSis ROM based, not require addi. hardware Remote Monitoring &Crisis Recovery Embedded Device 1 Embedded Device 2 Embedded Device 3 Embedded Device K Embedded Device L Embedded Device N Intranet Hardware Diagnostic Auto Notification Crisis Recovery 2 1 3
- 43.
- 44.

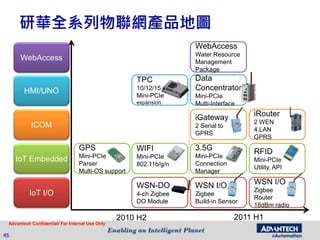

- 45. Advantech Confidential/ ForInternal Use Only 研華全系列物聯網產品地圖 45 TPC 10/12/15 Mini-PCIe expansion HMI/UNO IoT Embedded ICOM IoT I/O GPS Mini-PCIe Parser Multi-OS support WIFI Mini-PCIe 802.11b/g/n 3.5G Mini-PCIe Connection Manager RFID Mini-PCIe Utility, API WSN-DO 4-ch Zigbee DO Module WSN I/O Zigbee Build-in Sensor WSN I/O Zigbee Router 18dBm radio iGateway 2 Serial to GPRS iRouter 2 WEN 4 LAN GPRS 2010 H2 2011 H1 Data Concentrator Mini-PCIe Multi-Interface WebAccess Water Resource Management Package WebAccess
- 46.
- 47. Application – Greenhouse Environmental Monitoring – Temperature – Humidity – Light – CO2

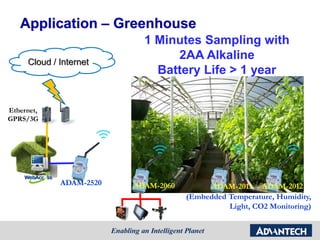

- 48. Application – Greenhouse (EmbeddedTemperature, Humidity, Light, CO2 Monitoring) ADAM-2520 ADAM-2060 ADAM-2011 ADAM-2012 Cloud / Internet Ethernet, GPRS/3G 1 Minutes Sampling with 2AA Alkaline Battery Life > 1 year
- 49.
- 50. - 50 - 運用物聯網技術，高校年省電費兩千萬 台灣元智大學鑑於能源費用日漸高漲， 決心導入能源監控系統 透過使用者付費、沒課斷電等措施，成 功推動溫室氣體減量 不只為學校省下1年新台幣 2000萬元費用，還附帶培 養學生早睡早起、隨手開關 的好習慣

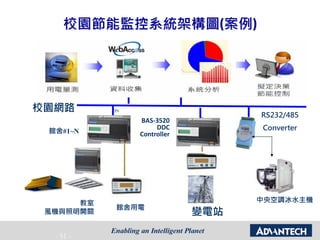

- 51. - 51 - 校園節能監控系統架構圖(案例) 館舍用電 中央空調冰水主機教室 風機與照明開關變電站 ON OFF 校園網路 RS232/485 Converter BEMS / Project Database SCADA Node BAS-3520 DDC Controller館舍#1~N
- 52.
- 53. 無線感測器技術提供即時停車位資訊 美國舊金山市政府在全市 6,000個停車位安裝了無 線感測器 市民可用手機查詢何處有 停車位 此案例結合了物聯網與雲 端的技術，大幅縮短市民 尋找車位的時間
- 54.
- 55.
- 57.
