物聯網（IoT）是網際網路和傳統電信的融合，未來將在日常生活中實現物體互聯互通，並促進產業轉型。物聯網的應用將實現智慧製造，提高產能和效率，優化資源共享。透過資料採集與雲端技術，公司可利用即時數據改善運營和降低成本。

1. 物聯網 與 數據採集

2. “I never think about the future — it comes soon
enough.”
我從不去想未來，因為它來得夠快。
-愛因斯坦-

4. 物聯網(IoT) ? ? ????

5. “物聯網”19991980

6. 『物聯網』是網際網路、傳統電信網等資訊
承載體，讓所有能行使獨立功能的普通物體
實作互聯互通的網路。

8. 生活應用

9. 物聯網
（Internet of Things , IoT）

10. 誤連網
物聯網

11. 「物聯網是next big thing」，未來人們日常生
活中會用到的物品，都可以連結到物聯網，在
這趨勢中會賺錢的是物聯網公司而非半導體。
台積電董事長 -- 張忠謀

12. 物聯網時代已經到來，臺灣有相當好的立基
點發展物聯網。
宏碁集團創辦人--施振榮

13. 物聯網將改變產業戰局，未來10年是物聯網
大躍進的時代。
聯發科董事長--蔡明介

14. 物聯網

15. 領域

16. 工業4.0
Industry 4.0
 提昇製造的電腦化、數位化、智慧化
 資訊化和工業化的高度結合
 建立節能、智慧、協同的智慧工廠

17. 工業4.0

18. 資料採集
• 簡易型控制方案
• 兩層式架構
• 三層式架構
PAC/PLC IO
Fieldbus Sensor
Actuator
PAC/PLC
Sensor
Actuator
SCADA

19. 常見的控制系統
• 雲端應用系統
Data Base
Mobile Device
Remote Station
PAC/PLC IO
Fieldbus Sensor
Actuator
SCADA
Fieldbus
PAC/PLC IO
Fieldbus Sensor
Actuator
SCADA
Fieldbus
PAC/PLC IO
Fieldbus Sensor
Actuator
SCADA
Fieldbus

20. 採集及聯網
Data
Capture ERP IoT
資料採集 企業資源規劃系統 物聯網

21. 改善
學習
優化
資訊整合
資訊分析
資源共享
聯網程序
• 訊息聯網並非目的，僅是過程
歷史資訊
即實看板
資料庫
(伺服)
訊息聯網

22. 目的
智能工廠
分
析
能
源
消
耗
降
低
能
源
成
本
透
過
自
動
化
監
控
掌
握
生
產
進
度
製
程
參
數
數
位
化
確
保
產
品
品
質
產能提升
利潤增加
產能
利潤
20
稼
動
率
分
析
增
加
工
作
效
率

23. 設備監控
設備
電流
監測
通訊
監測
I/O
並聯
監測
• 用電分析
• 異常分析
• 設備本身聯網功能
• I/O接點並聯監測
35

24. 典型案例
1. 有沒有在工作？
生產狀態時間圖
8:00 18:00
2. 機台產量？

25. 在設備不支援通訊的情況
I/O Module
Power Meter
通訊
通訊
應用
• Analog
• DI / DO/Relay Output
• Counter/Frequency/PWM

26. 設備支援通訊的情況
應用
設備#3
專用通訊
設備#2
專用通訊
設備#4~ #N
專用通訊
設備#1
專用通訊

27. 設備支援通訊的情況
應用統一通訊
Gateway A
Gateway B
Gateway C
Gateway D
設備#3
專用通訊
設備#2
專用通訊
設備#4~
#N
專用通訊
設備#1
專用通訊

28. Filed Bus Solutions
需求通訊

29. CAN Bus
混凝土比例監控系統
配方比重
數據回授
CAN Master
CAN Slave
1. 增加配方
2. 生產履歷
PLC
Valves
CAN BUS
CAN Master
PISO-CM100U

30. M-Bus
Modbus RTU
M-Bus
SCADA
GW-7828
M-Bus水表
.
.
.

31. HART 天然氣管線系統

32. 聯網架構

33. 資料採集 信號傳輸 中央監控
感知層 網路層 應用層
泓格科技的產品結構
10

34. 案例分享

35. 面板廠機台產線監控
LED狀態監測
設備機台
LED狀態監測
設備機台
M-7051 or
M-7000 series Remote I/O wire
RS-485 wire
μPAC-7186
Ethernet
Ethernet
RS-485 Hub
RS-485 wire
 於2秒內收集規模250台機台狀態

36. 數控機床、射出機之用電狀態監測
PM-3133-240
機具鈍化。機械磨損增加
正常值
馬達電能
PM-3133-240
加熱機電能
加熱設備損壞
正常值

37. PCB設備聯網
三色燈接點狀態 PLC通訊資料
RS-232
DIO接點
Ethernet

38. PCB設備設備聯網
 機台三色燈狀態與執行時間
 機台各點位運作狀況
 三色燈運作趨勢圖
 三色燈告警訊息
 三色燈資料寫入資料庫並匯出報表

39. 空壓機節能
• 傳統空壓機運行
轉換效率很差，且技師會多估用氣壓力，造成不必要浪費
150 PSI
大量用氣時 沒用氣
170 PSI
安全用氣帶
#1 #2 #3
AI
儲氣桶
300HP 100HP 100HP

40. 空壓機節能
XP-8349-CE6TPM-4100
壓力
安全用氣帶
#1 #2 #3
AI
儲氣桶
300HP 100HP 100HP
手動 自動
聯控系統
Modbus TCP
空壓機自動
啟動、停止、載入、卸載
啟動、停止、載入、卸載
手動、自動、故障等狀態
壓力

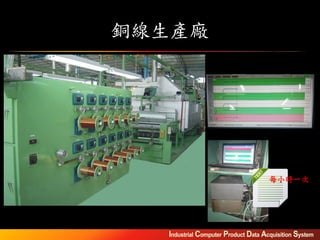

41. 銅線生產廠
每小時一次

42. 銅線生產廠的進化
現場訊號
WP-5141
簡訊
設備
警報設備
RS-232
DO點
Ethernet
Wi-Fi
3G/4G
FieldGatewayCloud
相關人員
資料庫
下載工單
生產履歷
警報資訊

43. 即時看板系統
生產區看板
看板控制系統
管理室看板
看板控制系統
NS-205
停機
待料
生產
待機
ZT-2060
生產狀態採集器
生產區 共40站
庫房看板
看板控制系統
ZigBee Network
Max 700m
Ethernet

44. 機台狀態監控(三色燈&無線)
ZigBee 通訊
隔間
狀態採集點
監控室
ZT-2570
主機
ZT-2052
停機(可接8台)
ZT-2052
停機(可接8台)
ZT-2052
停機(可接8台)
ZT-2052
停機(可接8台)
ZT-2052
停機(可接8台)
ZT-2052
停機(可接8台)
中繼點
狀態採集點
監控室
Ethernet
ZT-2510
中繼點
IP65防水盒

45. 食品廠生產履歷
需求：
• 產線(二條)充填重量計錄
日產能，36,000筆
• 記錄各室溫濕度、露點溫度
• 記錄操作人員，操作成效
• 油槽溢位監控
充填計錄 溫濕度
油槽溢位電力資訊

46. PLC
RS-422
重量感測器
tDS-715
填充重量量測
Ethernet
WISE-5800
…溫濕度、露點記錄
PMC-5151
PM-3133
電力
溢位監控
生產履歷
DB
食品廠生產履歷

47. 物聯網時代

48. 資料採集

51. 7/7
Q&A
