Device Modeling Report



COMPONENTS: Power MOSFET (Professional)
PART NUMBER: TPC8018-H
MANUFACTURER: TOSHIBA
Body Diode (Professional) / ESD Protection Diode




                  Bee Technologies Inc.


    All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

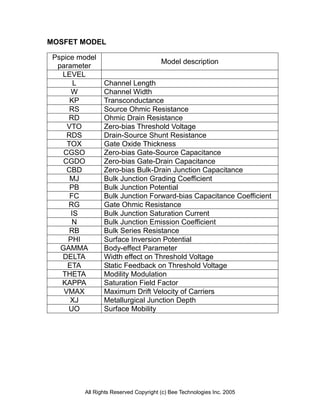

MOSFET MODEL

 Pspice model
                                       Model description
  parameter
   LEVEL
       L        Channel Length
      W         Channel Width
      KP        Transconductance
      RS        Source Ohmic Resistance
      RD        Ohmic Drain Resistance
     VTO        Zero-bias Threshold Voltage
     RDS        Drain-Source Shunt Resistance
     TOX        Gate Oxide Thickness
    CGSO        Zero-bias Gate-Source Capacitance
    CGDO        Zero-bias Gate-Drain Capacitance
     CBD        Zero-bias Bulk-Drain Junction Capacitance
      MJ        Bulk Junction Grading Coefficient
      PB        Bulk Junction Potential
      FC        Bulk Junction Forward-bias Capacitance Coefficient
      RG        Gate Ohmic Resistance
      IS        Bulk Junction Saturation Current
       N        Bulk Junction Emission Coefficient
      RB        Bulk Series Resistance
     PHI        Surface Inversion Potential
   GAMMA        Body-effect Parameter
    DELTA       Width effect on Threshold Voltage
     ETA        Static Feedback on Threshold Voltage
   THETA        Modility Modulation
   KAPPA        Saturation Field Factor
    VMAX        Maximum Drift Velocity of Carriers
      XJ        Metallurgical Junction Depth
      UO        Surface Mobility




         All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

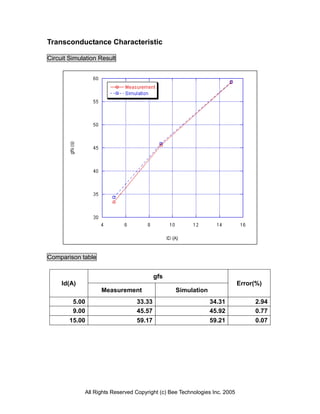

Transconductance Characteristic

Circuit Simulation Result




Comparison table


                                         gfs
     Id(A)                                                                  Error(%)
                   Measurement                   Simulation
         5.00                    33.33                        34.31              2.94
         9.00                    45.57                        45.92              0.77
        15.00                    59.17                        59.21              0.07




             All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

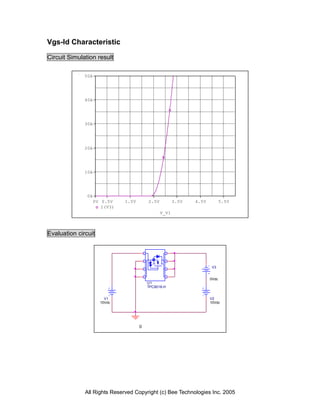

Vgs-Id Characteristic

Circuit Simulation result

              50A




              40A




              30A




              20A




              10A




               0A
                    0V 0.5V    1.5V       2.5V          3.5V   4.5V          5.5V
                       I(V3)
                                                 V_V1



Evaluation circuit




                                                                      V3


                                                                      0Vdc
                                          U1
                                          TPC8018-H


                        V1                                            V2
                      10Vdc                                           10Vdc




                                      0




              All Rights Reserved Copyright (c) Bee Technologies Inc. 2005
Comparison Graph

Circuit Simulation Result




Simulation Result

                                     VGS(V)
     ID(A)                                                              Error (%)
                    Measurement                 Simulation
         1.00                      2.60                      2.52             -3.08
         2.00                      2.65                      2.58             -2.64
         5.00                      2.75                      2.69             -2.18
        10.00                      2.85                      2.81             -1.40
        20.00                      3.00                      2.99             -0.33
        50.00                      3.35                      3.34             -0.15




             All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

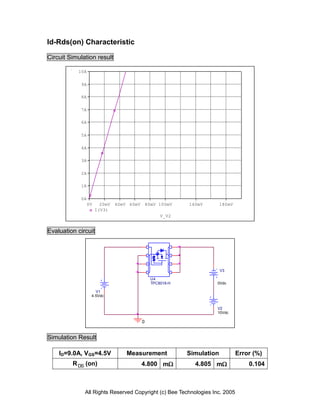

Id-Rds(on) Characteristic

Circuit Simulation result

           10A

            9A

            8A

            7A

            6A

            5A

            4A

            3A

            2A

            1A

            0A
                 0V     20mV   40mV 60mV       80mV 100mV    140mV        180mV
                      I(V3)
                                                     V_V2


Evaluation circuit




                                                                          V3

                                                 U4
                                                 TPC8018-H            0Vdc

                    V1
                  4.5Vdc


                                                                      V2
                                                                      10Vdc

                                           0


Simulation Result

    ID=9.0A, VGS=4.5V              Measurement               Simulation           Error (%)
         R DS (on)                         4.800 m            4.805 m               0.104



              All Rights Reserved Copyright (c) Bee Technologies Inc. 2005
Gate Charge Characteristic
Circuit Simulation result

                 20V




                 16V



                                                                     VDD=6V
                 12V




                     8V
                                                                      24V         12V

                     4V




                     0V
                           0       8n           16n           24n      32n              40n
                               V(W1:3)
                                                  Time*10ms



Evaluation circuit
                                                                             V2


                                                                                   0Vdc

       PER = 1000u             W1
       PW = 600u                 +                                                  Dbreak
       TF = 10n
       TR = 10n
                                 -
       TD = 0                  W                  U1                                    D1
       I2 = 100m               IOFF = 100mA       TPC8018-H                                    I2
                      I1       ION = 0uA
       I1 = 0                                                                                  18Adc



                                                                                               V1
                                                                                               24Vdc



                                                        0



Simulation Result

      VDD=16V,ID=3A                  Measurement               Simulation                 Error (%)
        ,VGS=10V
          Qgs                                  7.30 nC               7.30 nC                        0.00
          Qgd                                  9.00 nC               9.01 nC                        0.11
           Qg                                 38.00 nC              38.03 nC                        0.08



                     All Rights Reserved Copyright (c) Bee Technologies Inc. 2005
Capacitance Characteristic




                                                          Measurement
                                                          Simulation




Simulation Result

                                     Cbd(pF)
         VDS(V)                                                    Error(%)
                       Measurement            Simulation
              0.50             1850.00               1859.00                0.49
              1.00             1710.00               1693.00                -0.99
             2.00              1455.00               1453.00                -0.14
             5.00              1085.00               1060.00                -2.30
            10.00               790.00                775.00                -1.90
            20.00               540.00                535.00                -0.93




             All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

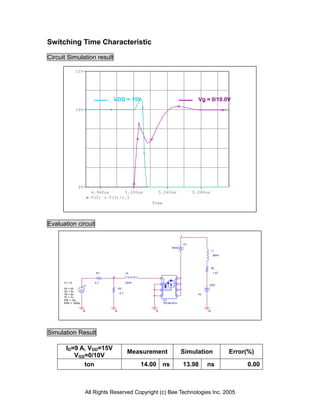

Switching Time Characteristic

Circuit Simulation result

               15V




                                 VDD = 15V                                             Vg = 0/10.0V
               10V




                0V
                         4.960us      5.000us                 5.040us                5.080us
                         V(2)   V(3)/1.5
                                                         Time




Evaluation circuit
                                                                            3


                                                                                V3
                                                                     0Vdc
                                                                                                L1
                                                                                                 50nH



                                                                                                RL
                           R1                  L2                                                1.67
                                 2

      V1 = 0              4.7                  30nH
                    V1                                                                      VDD
      V2 = 20                            R2
      TD = 5u
      TR = 6n                            4.7                                           15
      TF = 7n
      PW = 10u                                                  U1
      PER = 1000u                                               TPC8018-H


                     0               0                    0                                 0




Simulation Result

       ID=9 A, VDD=15V
                                                Measurement                 Simulation                  Error(%)
          VGS=0/10V
             ton                                      14.00 ns                  13.98       ns               0.00



                     All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

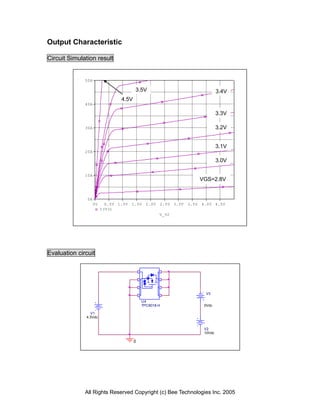

Output Characteristic

Circuit Simulation result


              50A

                                        3.5V                                     3.4V
                                 4.5V
              40A

                                                                                 3.3V

              30A                                                                3.2V


                                                                                 3.1V
              20A

                                                                                 3.0V

              10A
                                                                        VGS=2.8V


               0A
                    0V     0.5V 1.0V   1.5V   2.0V   2.5V 3.0V   3.5V   4.0V 4.5V
                         I(V3)
                                                     V_V2




Evaluation circuit




                                                                         V3

                                            U4
                                            TPC8018-H                    0Vdc

                V1
              4.5Vdc


                                                                         V2
                                                                         10Vdc

                                        0




              All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

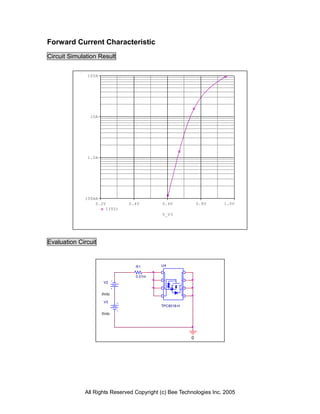

Forward Current Characteristic
Circuit Simulation Result

              100A




               10A




              1.0A




             100mA
                 0.2V         0.4V         0.6V            0.8V     1.0V
                     I(V2)
                                           V_V3




Evaluation Circuit


                                 R1        U4


                                 0.01m
                     V2


                     0Vdc

                     V3
                                           TPC8018-H

                     0Vdc




                                                       0




             All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

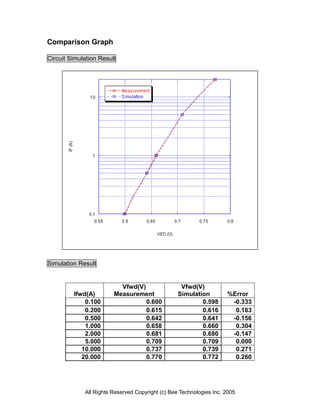

Comparison Graph

Circuit Simulation Result




Simulation Result


                          Vfwd(V)                  Vfwd(V)
         Ifwd(A)        Measurement               Simulation         %Error
             0.100                0.600                   0.598       -0.333
             0.200                0.615                   0.616        0.163
             0.500                0.642                   0.641       -0.156
             1.000                0.658                   0.660        0.304
             2.000                0.681                   0.680       -0.147
             5.000                0.709                   0.709        0.000
            10.000                0.737                   0.739        0.271
            20.000                0.770                   0.772        0.260




             All Rights Reserved Copyright (c) Bee Technologies Inc. 2005
Reverse Recovery Characteristic

Circuit Simulation Result
            400mA


            300mA


            200mA


            100mA


             -0mA


           -100mA


           -200mA


           -300mA


           -400mA
               14.7us     14.9us        15.1us          15.3us         15.5us   15.7us
                    I(R1)
                                                 Time




Evaluation Circuit

                                                    U1
                                   R1

                                   50


                                                 D8 01 8-H_ PRO
           V1 = {-9 .4 3}   V1
           V2 = {1 0.6 }
           TD = 0
           TR = 10 n
           TF = 10 n
           PW = 1 5u
           PE R = 10 0u


                            0                                      0


Compare Measurement vs. Simulation

                        Measurement                     Simulation                       Error (%)
    trj                           18.00 ns                        17.77 ns                    -1.278
    trb                          134.00 ns                       134.01 ns                     0.007
    trr=trj+trb                  152.00 ns                       151.78 ns                    -0.145



              All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

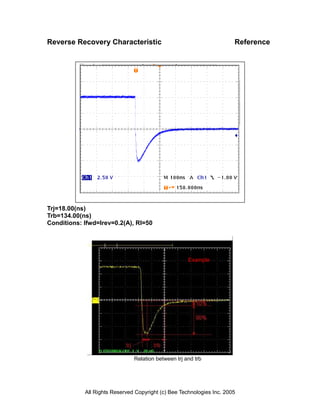

Reverse Recovery Characteristic                                        Reference




Trj=18.00(ns)
Trb=134.00(ns)
Conditions: Ifwd=lrev=0.2(A), Rl=50




                                                     Example




                               Relation between trj and trb




            All Rights Reserved Copyright (c) Bee Technologies Inc. 2005

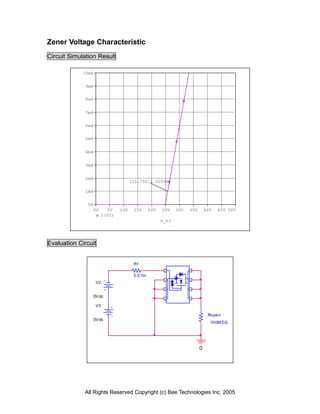

Zener Voltage Characteristic
Circuit Simulation Result

             10mA


              9mA


              8mA


              7mA


              6mA


              5mA


              4mA


              3mA


              2mA
                                        (25.750,1.0200m)

              1mA


               0A
                    0V      5V    10V    15V      20V   25V    30V   35V       40V   45V 50V
                          I(V2)
                                                        V_V3




Evaluation Circuit


                                         R1

                                         0.0 1m
                     V2


                    0V dc

                     V3

                                                                                Ro pe n
                    0V dc
                                                                                 10 0M EG




                                                                           0




             All Rights Reserved Copyright (c) Bee Technologies Inc. 2005
Zener Voltage Characteristic                                         Reference




          All Rights Reserved Copyright (c) Bee Technologies Inc. 2005
