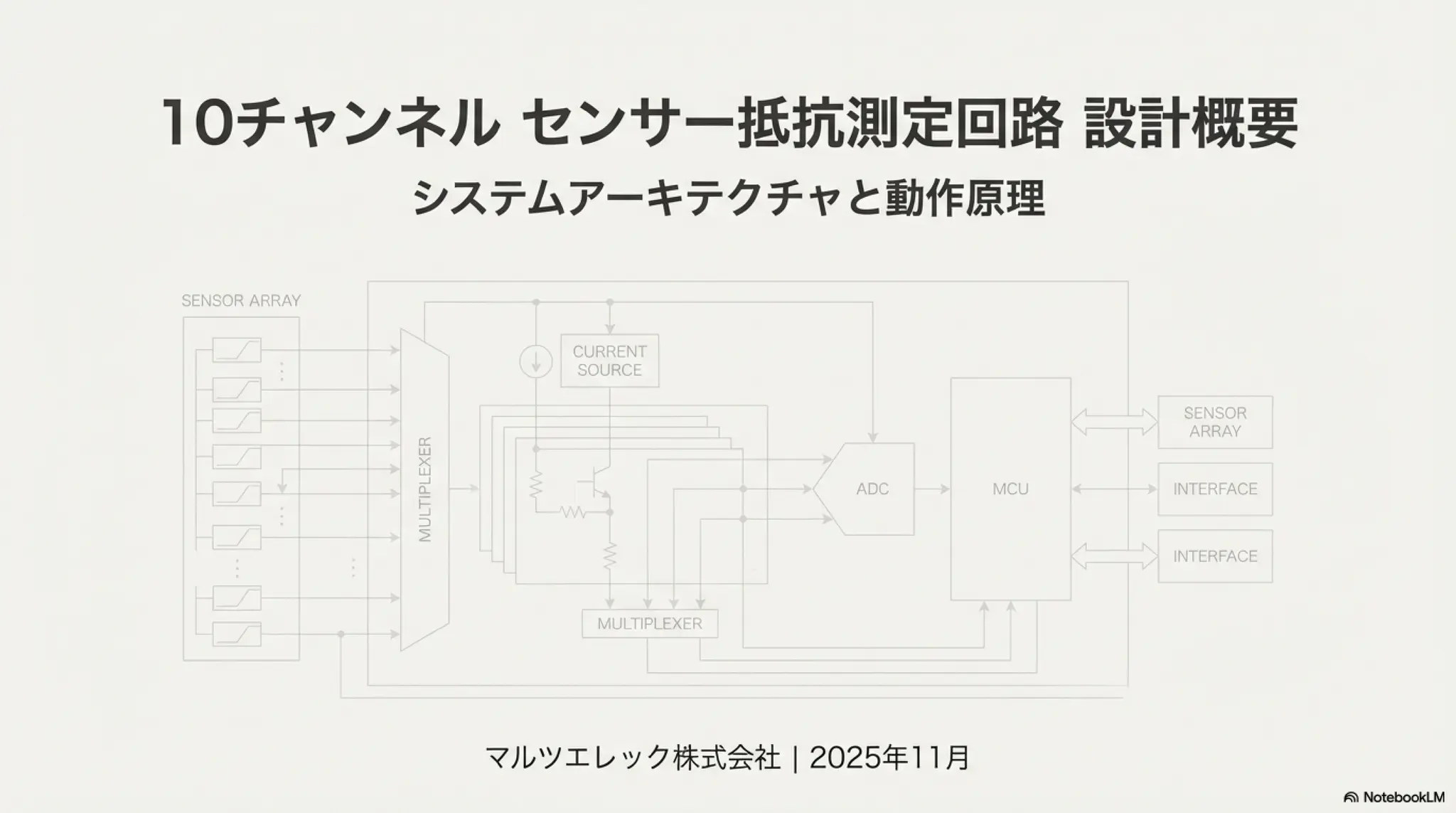

10-Channel Resistance Measurement Design

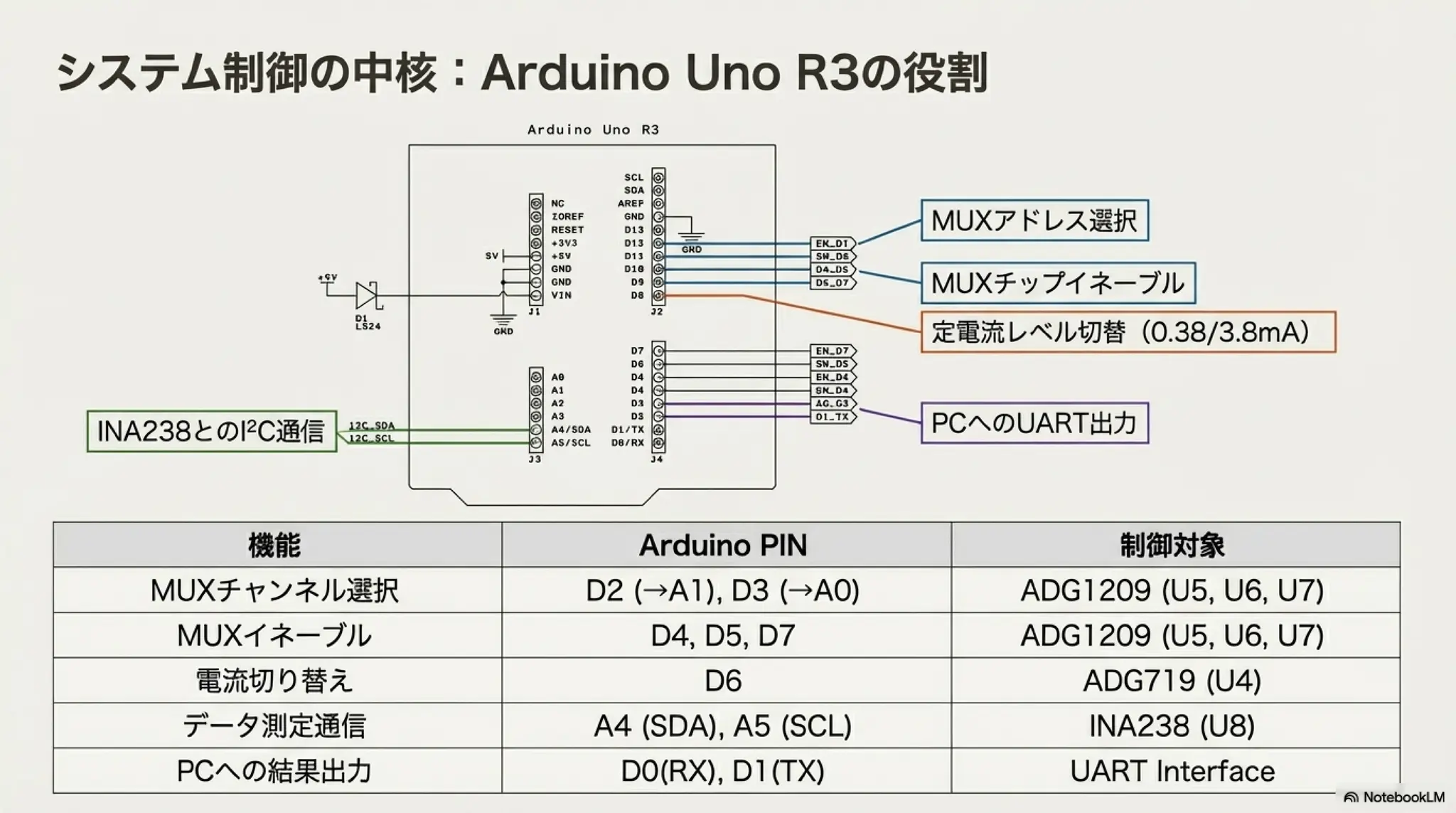

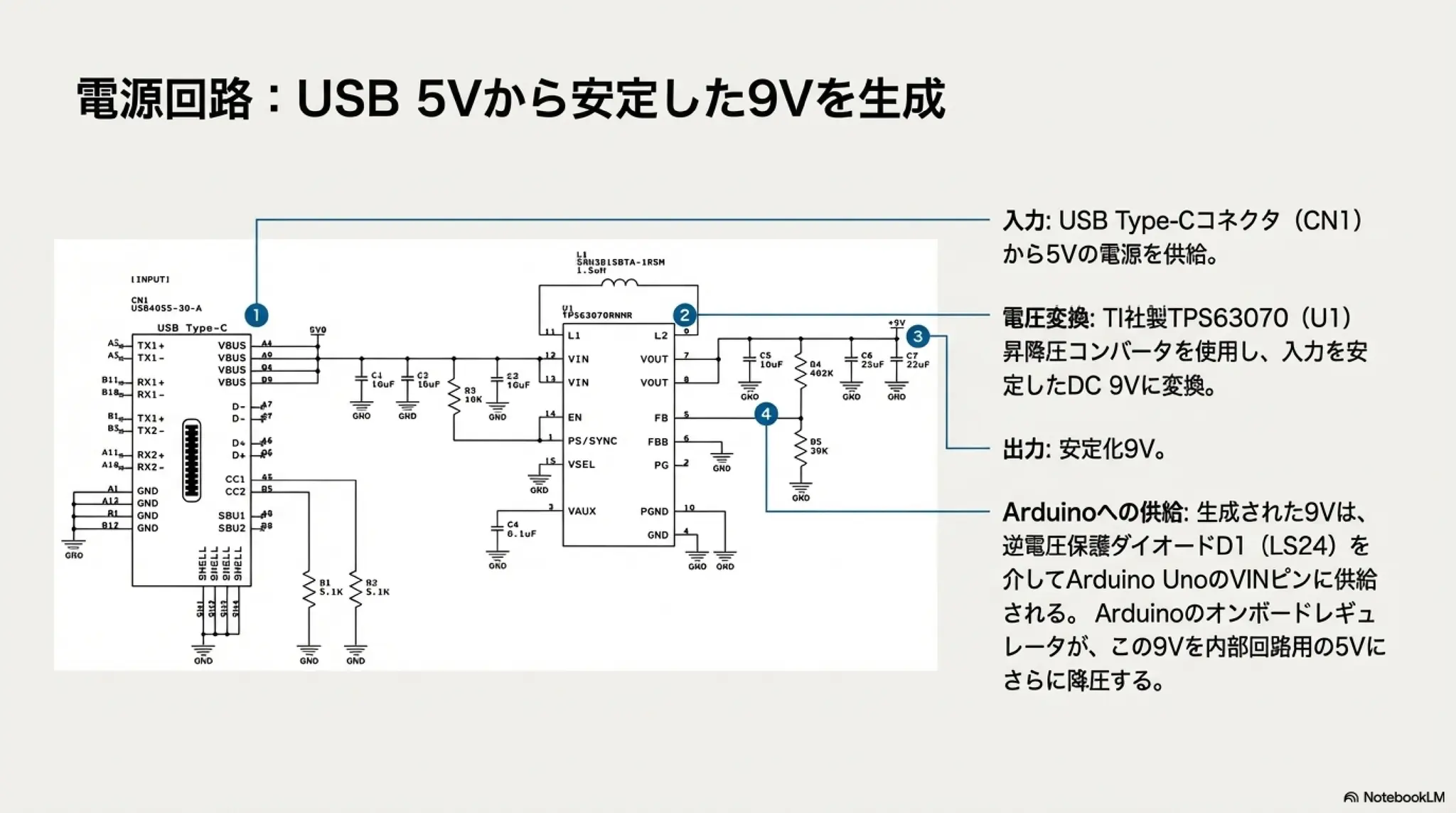

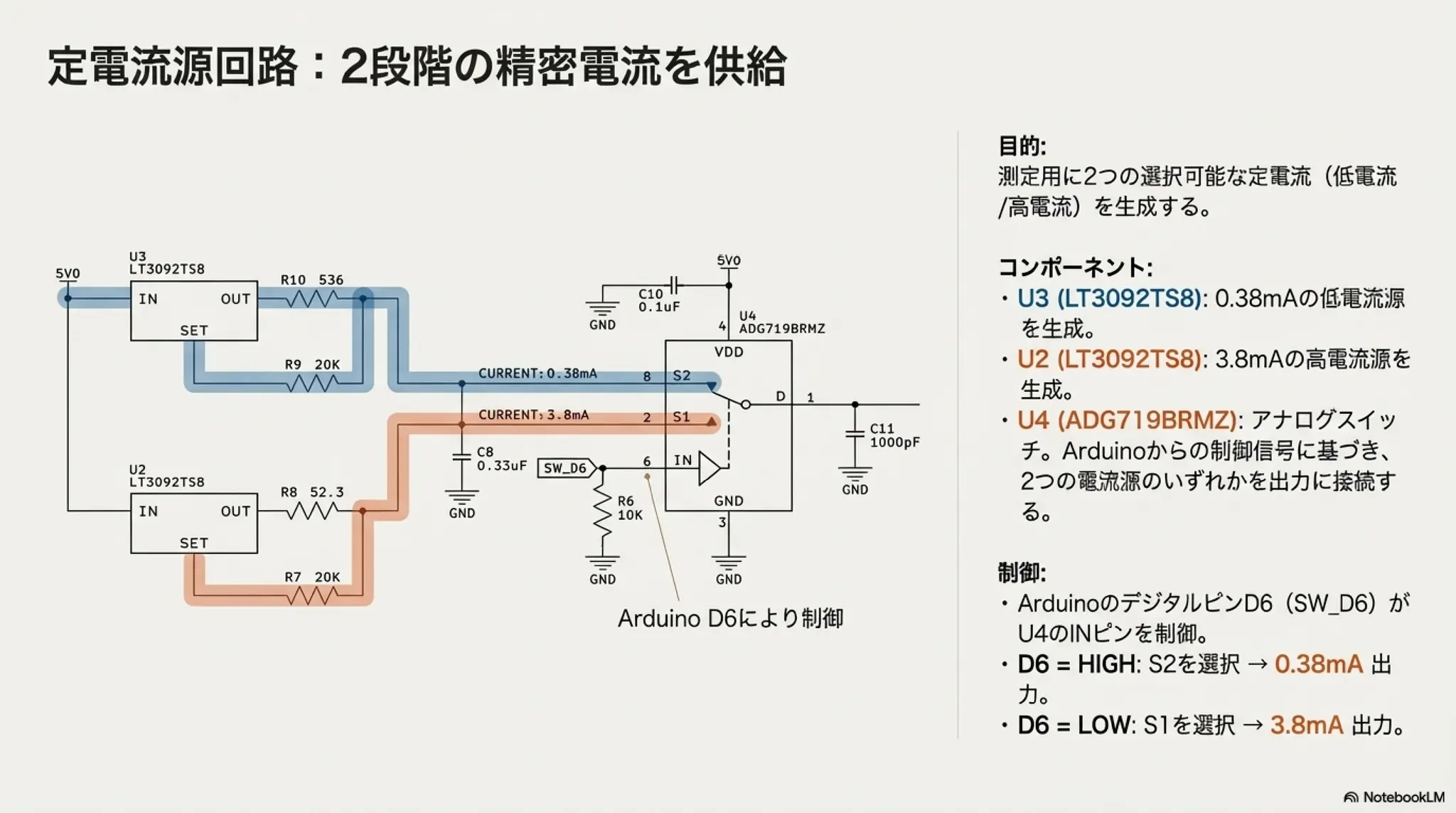

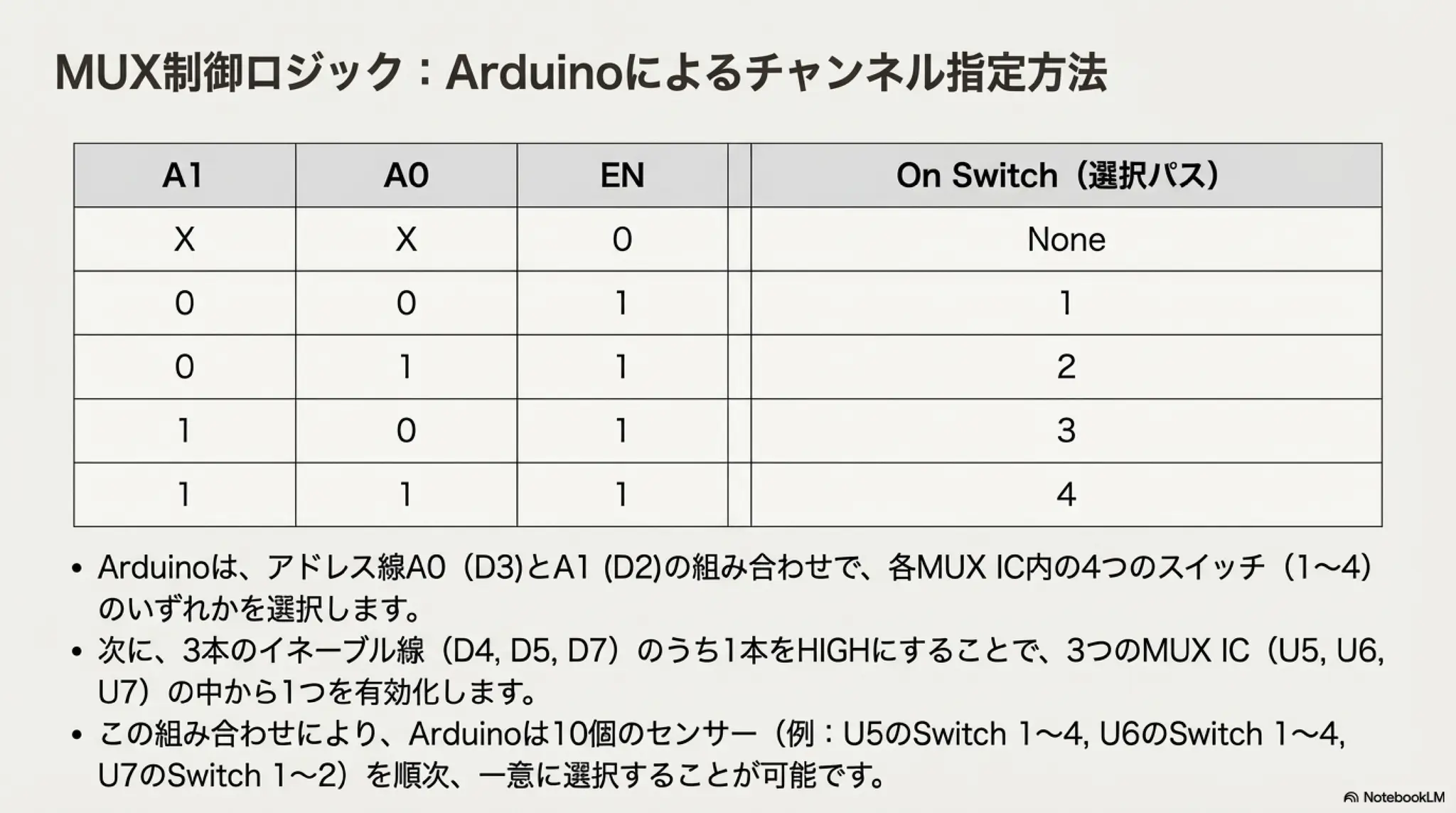

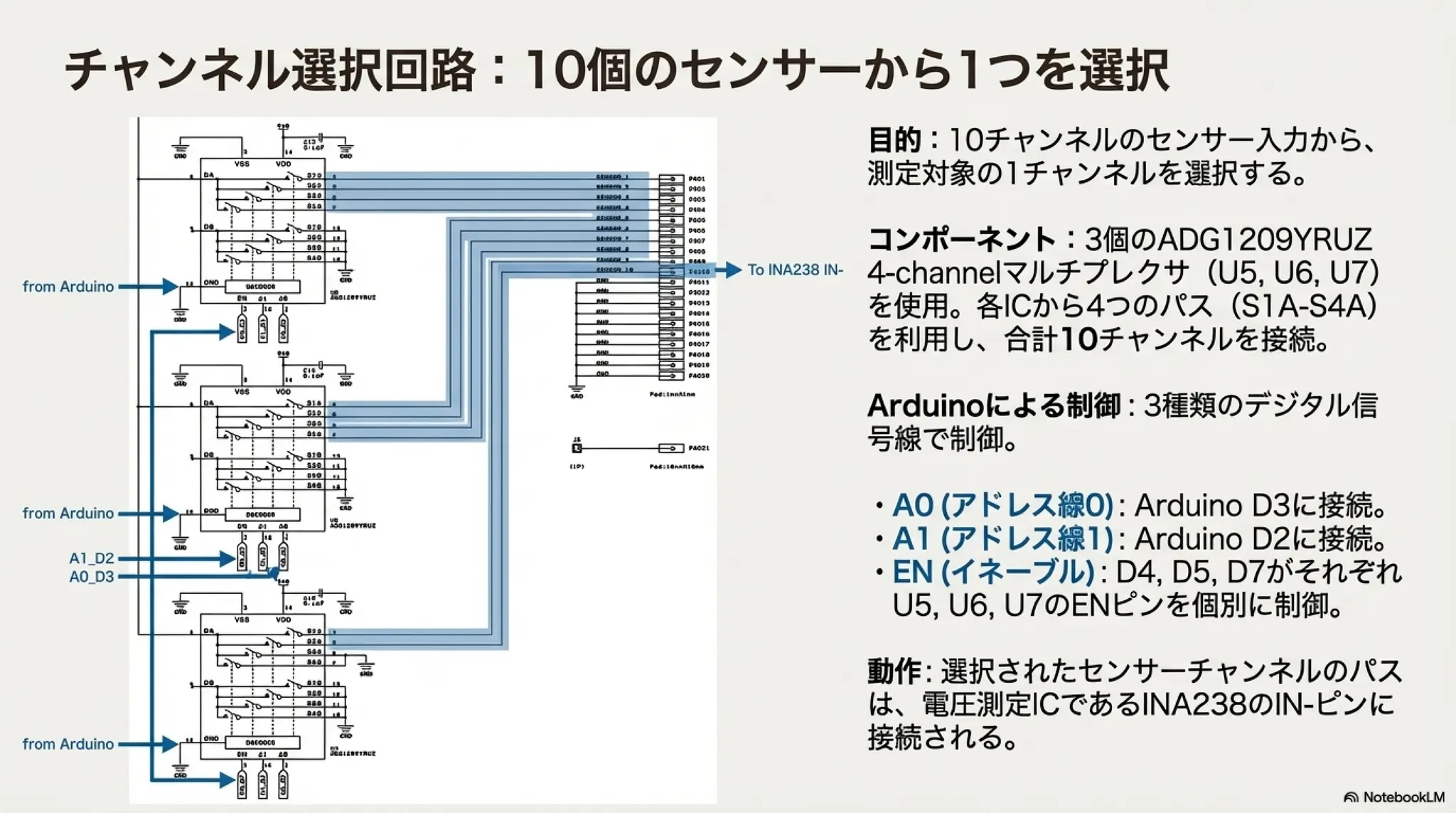

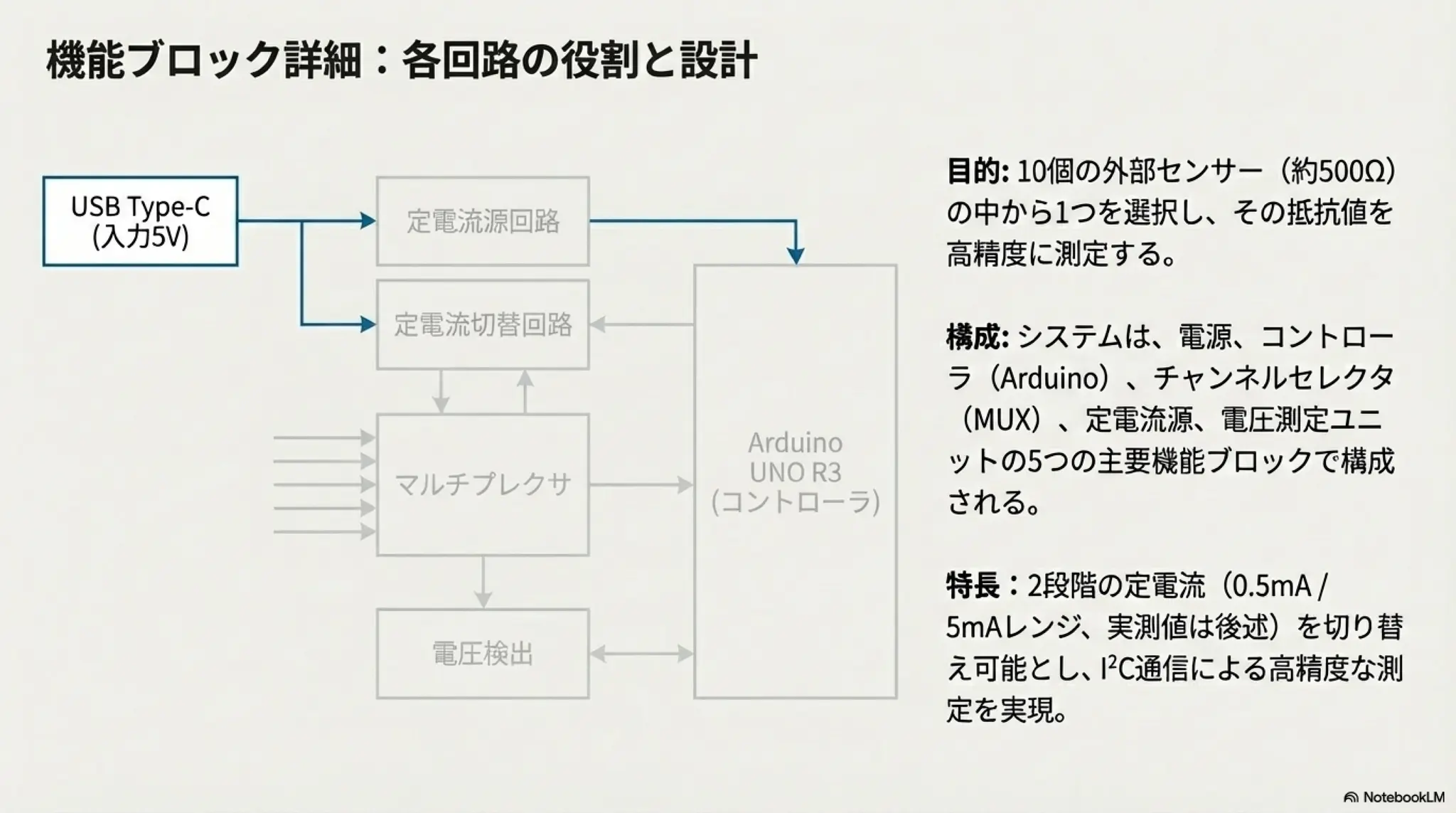

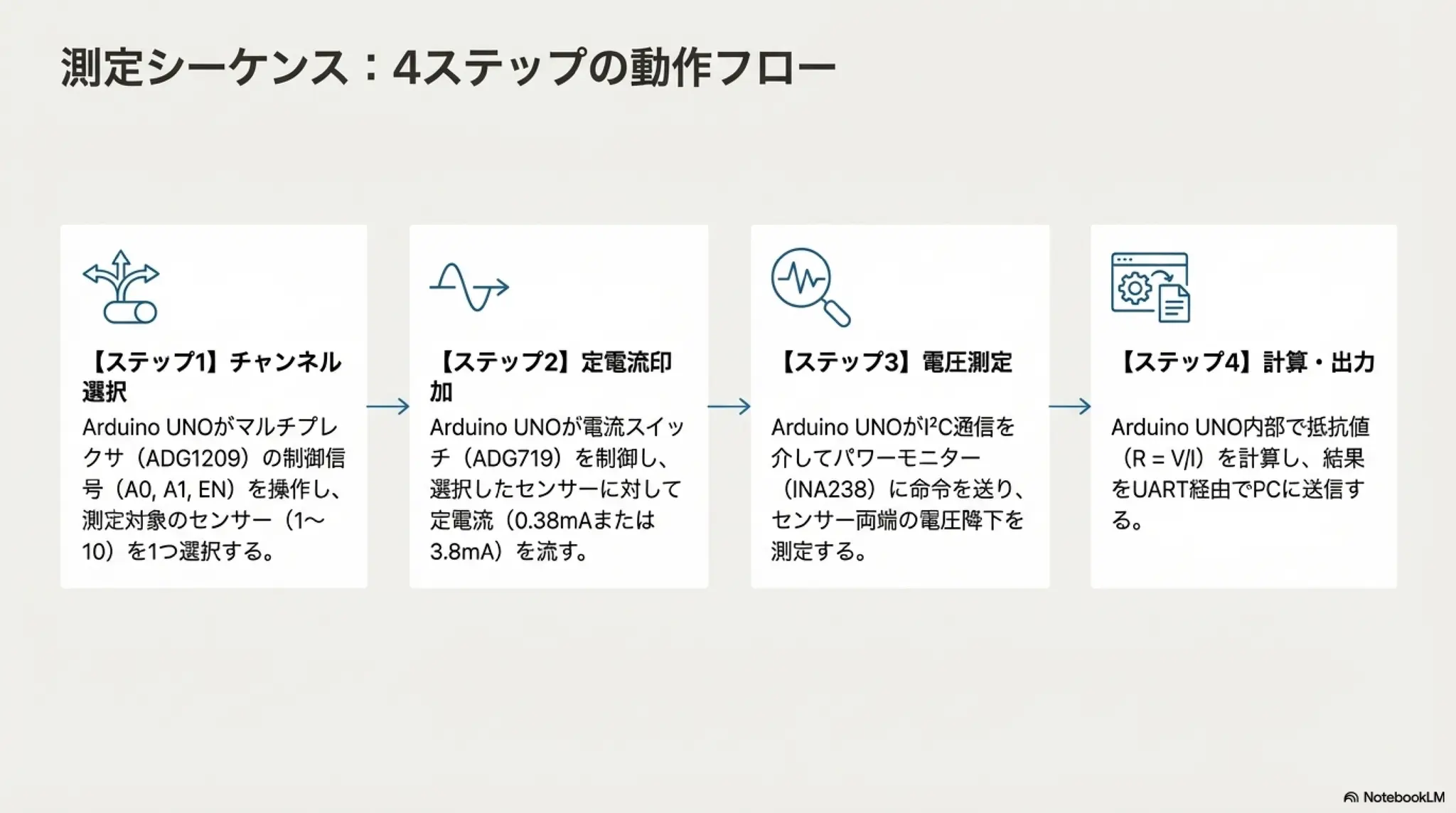

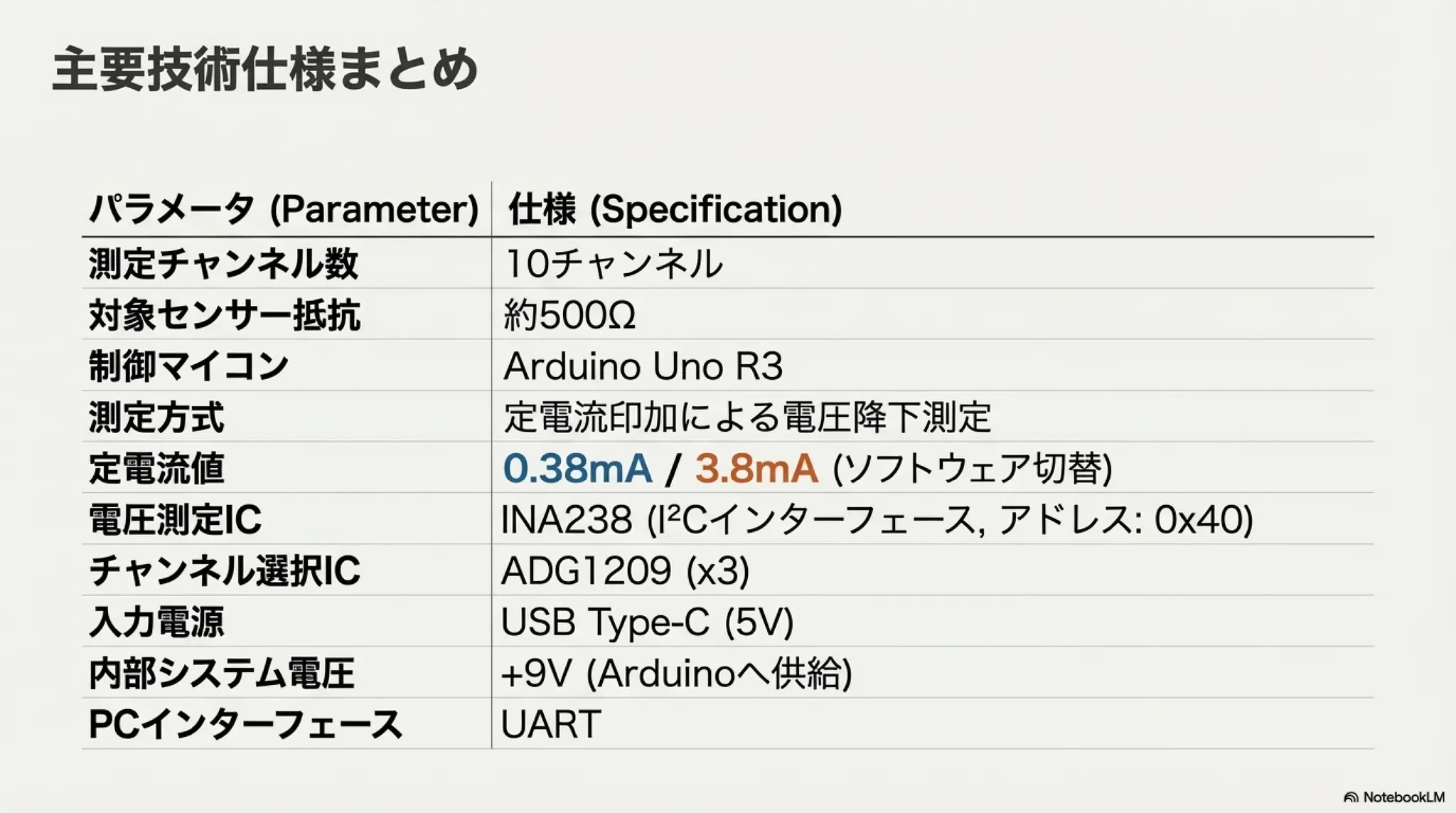

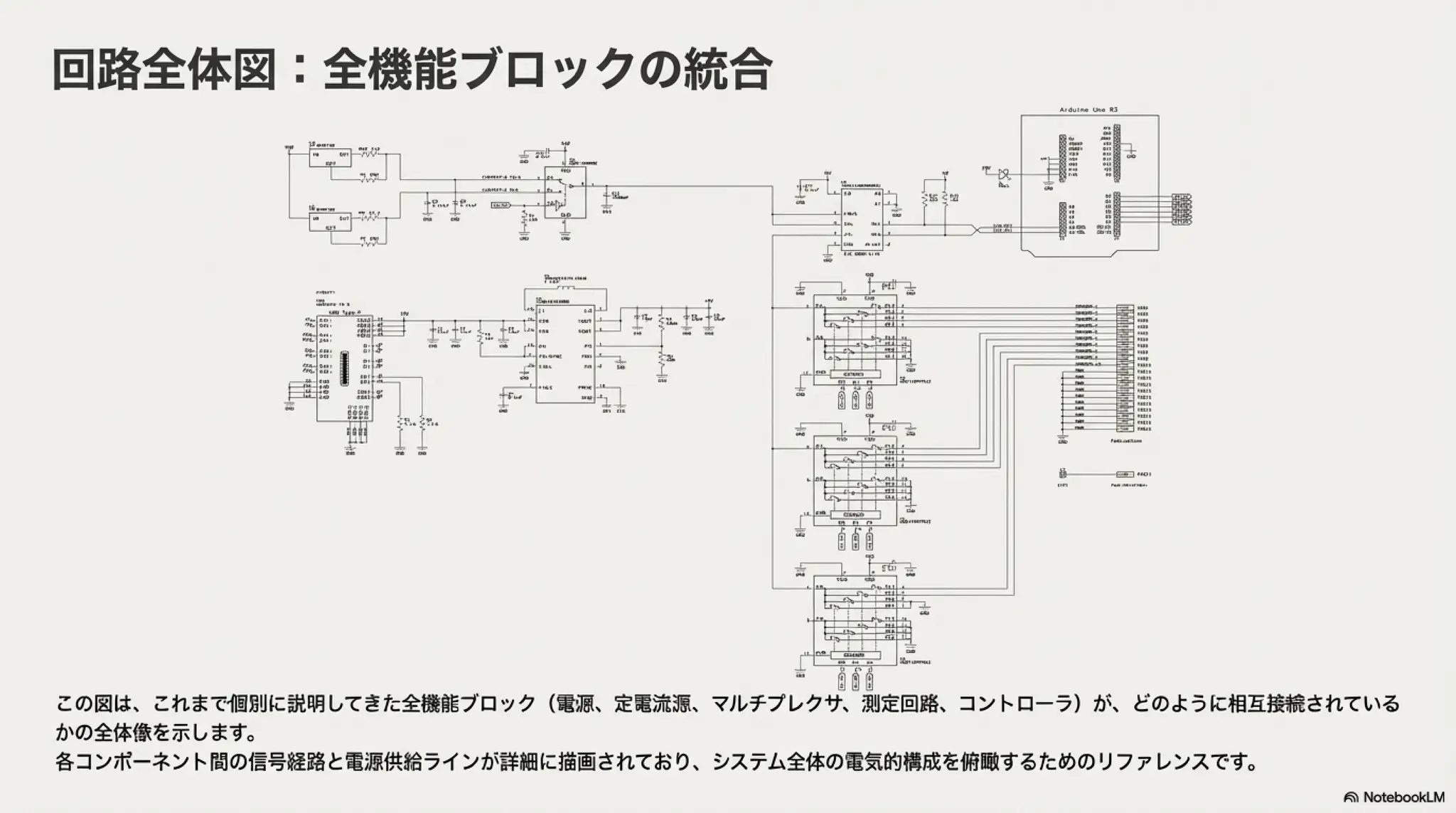

Arduino Uno R3を中心とした10チャンネルのセンサ抵抗測定システムの設計と動作を解説したものです。この装置は、USB Type-Cからの電源を内部で昇圧し、LT3092を用いた定電流源とINA238パワーモニタを組み合わせて精密な測定を実現しています。測定の際は、マルチプレクサのADG1209が対象のセンサを順次切り替え、アナログスイッチのADG719が電流値を適切に調整する仕組みです。Arduinoはこれらの制御に加え、I²C通信で取得したデータを基に抵抗値を算出します。最終的な計測結果は、UART通信を通じて外部のPCへと出力される構成になっています。 This article explains the design and operation of a 10-channel sensor resistance measurement system centered around the Arduino Uno R3. This device internally boosts the power supply from the USB Type-C port and combines a constant current source using the LT3092 and an INA238 power monitor to achieve precise measurements. During measurement, the ADG1209 multiplexer sequentially switches between the target sensors, and the ADG719 analog switch adjusts the current value appropriately. In addition to controlling these components, the Arduino calculates the resistance value based on data acquired via I²C communication. The final measurement results are output to an external PC via UART communication.
