جهاز عرض الشرائح
- 1.
- 2.
- 3. كلية التربية بدمنهورالدبلومة المهنية تكنولوجيا تعليم 2010/2011
- 4.
- 5. جهاز عرض الشرائحالشفافة slide projector 2*2 Inch
- 6. تصميم وإعداد سماءحمدى طوبار * ولاء على مطاوع شيماء أحمد السباعى * ريحان شعبان خليل ألاء عبد الحميد الأطرش * هبة محمد عمارة مجموعة الربيع

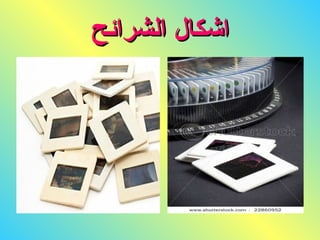

- 7. المحتويات المقدمة أشكال جهاز عرض الشرائح أشكال الشرائح الشفافة الأجزاء الداخلية للجهاز خطوات تشغيل الجهاز مكو نات الجهاز الأجزاء الخارجية والملحقات مميزات جهاز عرض الشرائح عيوب جهاز عرض الشرائح صيان ة جهاز عرض الشرائح
- 8. المقدمة :يعتبر جهاز عرض الشرائح الشفافة من الأجهزة العلمية التي شاع استعمالها أخيراً في المجال التربوي لسهولة تشغيلها من ناحية وسهولة إنتاج البرامج الخاصة بها من ناحية أخرى والتي يمكن للمعلم إنتاجها بنفسه إذا ما توفرت لديه الإمكانات ، بالإضافة إلى سهولة نقله واستخدام الجهاز داخل الفصل مع ما يحققه استخدام مثل هذا الجهاز من شد انتباه التلاميذ للمادة العلمية المقدمة من خلاله . وهو مجهز لعرض الصور الشفافة التي يمكن للضوء اختراقها فتظهر الصورة مكبرة على الشاشة أو على الحائط ، وهو من أجهزة الاسقاط الضوئى المباشر .
- 9. أشكال جهاز عرضالشرائح 2*2 بوصة back جهاز عرض الشرائح ذو الخزانة ويسع 36 شريحة جهاز عرض الشرائح ذو الصينية ويسع 80 شريحة
- 10.
- 11. مكونات الجهاز اسطوانةالشرائح يد لحمل الجهاز مقبض لرفع الجهاز وخفضه مفتاح ضبط البؤرة زر الطاقة back
- 12. اولا الأجزاءالداخلية :- 1- مصباح قوي للإضاءة . 2- مرآة مقعرة تقع خلف المصباح مباشرة تجمع الضوء 3- عدسات مجمعة للضوء ومركزة للضوء على الشريحة 4- مروحة للتبريد نظراً لشدة الحرارة المنبعثة من المصباح . القادم إليها من المصباح وعكسه . الشفافة . مكونات جهاز عرض الشرائح الشفافة Slide Projector
- 13. ثانيا الأجزاء الخارجيةوالملحقات :- - عدسة أمامية مكبرة للصورة . - خزانة لتعبئة الشرائح تتسع لـ 36 أو 80 شريحة مقاش 5*5 سم - مفتاح تشغيل منفصل يمكن توصيله بالجهاز ، ويمكن للمعلم بواسطته تشغيل الجهاز من بعد والتحكم بوضوح الصورة عند عرض الشفافيات . - رأس لعرض الأفلام الثابتة على جانبيه بكرات لحمل الفيلم الثابت . - عدسة خاصة لإسقاط الشرائح الميكروسكوبية . - في الجزء الخلفي من الجهاز يوجد مكان مضيء لمشاهدة الشريحة قبل وضعها في الخزانة . - مفتاح التشغيل ، ويوجد في خلف الجهاز .
- 14. خطوات تشغيل الجهازضع الجهاز على حامل العرض بحيث يكون على بعد مناسب من شاشة العرض انزع غطاء العدسة اذا كان عليها ضع سلك توصيل الكهرباء فى المكان المناسب له فى مؤخرة الجهاز لف السلك عدة لفات حول ارجل حامل العرض back
- 15. ارفع صينية الشرائحمن على سطح الجهاز اذا كان صفر التدريج الذى عليها مقابل للسهم الخاص بذلك الذى يوجد على الجهاز نفسه back
- 16. لف الغطاء البلاستيكالذى يوجد على صينية الشرائح فى اتجاه مضاد لحركة عقارب الساعة ثم ارفعه من عليه back
- 17. اقلب صينية الشرائحثم لف القرص المعدنى ضع صينية الشرائح معتدلة وفى مستوى افقى على منضدة ثم ضع كل شريحة فى المكان المخصص لها مبتدأ بالفتحة رقم 1 الموجودة على الصينية مع مراعاة ان تضع كل شريحة فى وضع رأسى مقلوب حتى تظهر معتدلة ضع الغطاء البلاستيك فوق صينية الشرائح ولفه فى اتجاه عقارب الساعة ثم ضع صينية الشرائح فى مكانها back
- 18. اضغط على المفتاحالذى يوجد فى مؤخرة الجهاز حتى تعمل المروحة وتضىء لمبة الجهاز اضغط على المفتاح الذى يحرك الشرائح الى الأمام حتى تظهر الصورة الاولى back
- 19. انظر الى الصورةالساقطة على الشاشة فاذا كانت لا تملأ الجزء الأكبر منها فعليك بتحريك العدسة حتى تحصل على المساحة المطلوبة او عن طريق زيادة المسافة بين الجهاز والشاشة لتحريك الشرائح الى الامام وعرض الشريحة المتتالية اضغط على مفتاح تحريك الشرائح وكرر الضغط حتى تعرض جميع الشرائح . back
- 20. مميزات جهاز عرضالشر ائح امكانية عرض فردى وجماعى يســـــمـــح للمـعلـــــم التحكــــم في خطــــوات الـــــــــدرس تآزر الصوت والصورة
- 21. سهولة انتاج الشرائح 2*2 بوصة عن طريق كاميرا التصوير الفوتوغرافى يشــــــد انتبـــــــــاه الطــــــــــلاب نحـــــــــو الــــــــــــدرس إمكانية حفظ الشرائح المعدة واستخدامــــــها مرات عديدة يساعـــد المعلـــم علــى إعــداد المــادة الدراسيـــة مسبقــــا يمكن التحكم فى الجهاز عن بعد باستخدام الريموت كنترول
- 22. مفيد لحل الأسئلةوالتمارين الجماعية ، حيث يقوم المعلم بعرض وحلها مع التلاميذ . مفيد في عرض الدروس ذات التسلسل المنطقي والذي يحتوي على خطوات متتالية . سرعة عرض الشرائح في وقت قصير ، والفترة بين عرض الشفافية والأخرى قصير جدا . امكانية نقلة من مكان الى اخر الجهاز سهل التشغيل
- 23. عيوب جهاز عرضالشرائح حدوث خلط للمادة التعليمية أثناء العرض للسهو فى ترتيب الشرائح تكاليف الانتاج مرتفعة نوعاً ما لابد من اعتام غرفة التعلم يعرض مادة تعليمية واحدة ( الشرائح ) محدودية استخدامه من قبل الطلاب
- 24. التأكد من وضعغطاء الشرائح صينية العرض أثناء عملها منعا لتناثر الشرائح الضغط على مفتاح المصباح لغلقه فى نهاية العرض صيانة جهاز عرض الشرائح الشفافة عدم التشغيل لفترات طويلة التأكد من انتاج الشرائح بطريقة جيدة
- 25. بعض الاحتياطات اللازمةللصيانة الوقائية للجهاز 1- يجب أن يقفل مفتاح الجهاز بعد الانتهاء من استخدامه ، ويفصل السلك . 2- يجب أن يحفظ الجهاز في مكان بعيد عن الحرارة والرطوبة . 3- يجب حفظ الشرائح والأفلام الثابتة من الغبار ضمن علب خاصة . 4- يجب أن يغطى الجهاز حتى لا يتراكم عليه الغبار . 5- يجب عدم لمس عدسة الاسقاط باليد حتى لا تترك أثر عليها ، بل تمسح بقطعة من القماش الناعم وتزال الاتربة بفرشاة ذات منفاخ .
- 26. 6- عند تعرضمصباح الاضاءة للتلف فى اثناء العرض يوقف العرض فوراً ويغير المصباح بمصباح أخر ، وهي عملية بسيطة ، وذلك برفع غطاء الجهاز وإخراج المصباح التالف ووضع المصباح الأخر مكانه ، مستخدمين في ذلك قطعة من القماش الناعم حتى لا تترك أثر بصمات على المصباح . 7- في حالة العرض يجب أن يوضع الجهاز في وضع مناسب حتى تظهر الصورة واضحة على الشاشة ويتمكن جميع الطلاب من مشاهدة ما يعرض على الشاشة بوضوح .
- 27. 8- يجبأن توضع الشاشة في وضع مناسب تمكن التلاميذ من المشاهدة . 9- لا تسرع في العرض أو التنقل من شريحة لأخرى حتى تتأكد من استيعاب التلاميذ للشريحة السابقة . 10- في حالة حدوث خلل في الجهاز لا تعرف مصدره أو إصلاحه ، عليك بالمختصين ليقوموا باللازم نحو صيانة الجهاز وإعادته للعمل
- 28.
- 29.
- 30. فى النهاية اتمنىان يكون قد وفقن ا الله تعالى فى تقديم مادة سهلة مبسطة لكم مع تحياتى مجموعة الربيع
- 31. تحت اشراف : د / محمد فوزى رياض والى
- 32. تحت اشراف د/محمد فوزي رياض والي
