Баяжуулах үйлдвэрүүдэд өргөн хэрэглэгддэг насосны зарим төрлүүд тэдгээрийн хэрэглээг судлав.

1. Насос ба хэрэглээ
Бэлтгэсэн :
Б. Бархасбодь
Х. Отгонзаяа
Д. Буян- Очир
Г. Энкүүш
Ц. Рэнцэн

2. Агуулга
• Насос гэж юу вэ ?
• Насосны ангилал
• Насоснуудын ажиллах зарчим
• Монгол орны томоохон ордуудад
өргөн хэрэглэдэг насосууд

3.  Насос гэж юу вэ ?
Насос бол элс, халиа болон
хий, шингэнийг шилжүүлж,
зөөхөд ашигладаг төхөөрөмж
юм. Улмаар энэ нь шингэний
механик энергийг
нэмэгдүүлдэг. Мөн дараах
энергийг нэмэгдүүлдэг
байна.
• Хурд (урсгалын хурд )
• Даралт
• Өндрийн түвшин

4.  Насосны ангилал
Насосууд
Шингэний түрэлтийн
насос
Динамик
насос
Эргэлтэт Reciprocating ( ухран
давших хөдөлгөөнт )
Төвөөс зугтах
хүчний
Тэнхлэгийн
/Axial/
Ганц
роторт
Олон
роторт
Диафрамт
насос
/Diaphragm/
Поршен /Piston/,
Цохилуур Plunger

5. Шингэний түрэлтийн насос
Шингэний түрэлтийн насосыг нь шулуун зайд тогтмол хэмжээний
даралтаар шингэнийг тээвэрлэхэд ашиглана.
Хэрэглээний давуу талууд :
1. Зөөхөд нарийн төвөгтэй шингэн дээр ашиглаж болно .
2. Өндөр даралтыг ашиглаж хэрэглэнэ.
3. Хувьсах зуурамтгай чанар ихтэй зүйлсийг ч зөөхөд ашиглаж болно .
Төрлүүд -
 Reciprocate насос
 Эргэлтэт насос

6. Солилцох насос /Reciprocating pump/
Солилцох насос нь гол
эд ангидаа поршен ,
эсвэл цохилуур
агуулсан суурин
цилиндртэй насос юм.

7. Поршент насос
Хэрэглээний давуу
талууд =
1. Даралтын доор
шингэн болон хийн
дамжуулах.
2.Энерги зарцуулалт
багатай.
3.Аюулгүй байдлыг
сайн хангадаг.
Поршент насос /Piston Pump/
B
C
A
D

8. Бүлүүрт насосны
датуу талууд
1.Өндөр бүтээмжтэй.
2. Маш өндөр даралт
үүсгэх боломжтой.
3. Засвар үйлчилгээ
хийхэд хялбар ба өртөг
бага
Бүлүүрт насос (single acting)

9. Цорой насос
/Diaphragm Pump/
1.flexible diaphragm is used
(rubber, thermo-plastic,
metal).
2. Can be used to make
artificial hearts.
3. Can handle highly viscous
liquids.
4.Can handle toxic or
corrosive liquids.
5. 97% үр ашигтай.
Diaphragm Pump (single acting)

10. Роторт насос
In Rotary pumps, the chamber moves from inlet to
discharge and back to the inlet. A wide variety of rotary
pumps are available like gear pumps, lobe pumps, screw
pumps, cam pumps, vane pumps.
Хамгийн түгээмэл нь : Араат насос
Булига гаргалт харьцангуй тогтмол
• Tөрөл :
Ганц роторт
Олон роторт

11. Араат насо
Хөтлөгч араа
Орох ам Cam
Хөтлөгдөгч араа
Гарах ам

12. Шурган насос
уян хатан полимер статор Нийтлэг холбогч Universal Co
Дан мушгиа роторт насос

13. Lobe Pump
/Нударган насос/

14. Динамик насос
Төвөөс зугтах хүчний насоснууд
Энэ төрлийн насос нь хурдтай эргэлдэн кинетик
энеригийг шингэний даралтын энерги болгон
хувиргадаг.
Бүрэлдэхүүн хэсэг: Имеллер болон корпус.
Use:
1.Centrifugal pumps are generally used where high flow
rates and moderate head increases are required.
2. Устай холилдсон хатуу хэсгийг
тээвэрлэх боломжтой

15. 15
Төвөөс зугтах хүчний насос
Хэрхэн ажилдан вэ?
• Шингэн насосны
дугуйд орно
• Сэнс шингэнд кинетик
хүчээх
үйлчилнэ:Шингэн
хуйлрах хөдөлгөөнд
орж импеллерээс
гарна
• Хуйлрал үүсэгсэн
кинетик энериг
даралтын энерги
болон хувирна

16. Төвөөс зугтах хүчний насос
Volute
Diffuser

17. Төвөөс зугтах хүчний насос
Open Semi-Open Closed
Impellers
Vanes

18. Монгол орны томоохон
уурхайнуудад өргөн хэрэглэдэг
насосууд

19. Баян-Айргийн Б.Ү-т хэрэглэж буй
насосны төрлүүд

20. Баян-Айргийн Б.Ү-т хэрэглэж буй
насосны төрлүүд

21. Шурган насос
Elastomer Stator Universal Coupling
Single Screw Rotor

22. Терра Титан ТТ маркын насос

23. Warman загвар 2/1,5 насос

24. Цайртын Б.Ү-т хэрэглэж буй
насосны төрлүүд

25. 65ZJL-30 насос
150ZJ-I-A65
насос

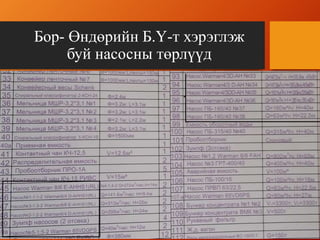

26. Бор- Өндөрийн Б.Ү-т хэрэглэж
буй насосны төрлүүд

27. Хаягдлын аж ахуйн насос

28. Анхаарал хандуулсанд
баярлалаа
