แม่เหล็กไฟฟ้า
- 2. ชาวกรีกพบว่า แร่แมกนีไทต์ (magnetite) สามารถดูดเหล็กได้ วัตถุที่ดูดเหล็กได้ เรียกว่า แม่เหล็ก (magnets) วัตถุที่แม่เหล็กออกแรงกระทา เรียกว่า สารแม่เหล็ก (magnetic substance) เช่น เหล็ก นิกเกิล และโคบอลต์ แม่เหล็กไฟฟ้า

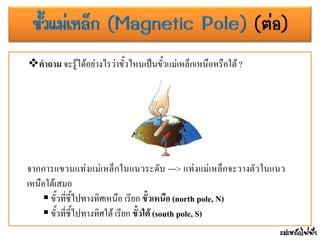

- 4. คำถำม จะรู้ได้อย่างไรว่าขั้วไหนเป็นขั้วแม่เหล็กเหนือหรือใต้? แม่เหล็กไฟฟ้า จากการแขวนแท่งแม่เหล็กในแนวระดับ ---> แท่งแม่เหล็กจะวางตัวในแนว เหนือใต้เสมอ ขั้วที่ชี้ไปทางทิศเหนือ เรียก ขั้วเหนือ (north pole, N) ขั้วที่ชี้ไปทางทิศใต้ เรียก ขั้วใต้ (south pole, S)
- 5. คำถำม จะเกิดอะไรขึ้นเมื่อนาแท่งแม่เหล็ก 2 อัน มาใกล้กัน ? แม่เหล็กไฟฟ้า ขั้วต่ำงชนิดกันจะดูดกัน ขั้วชนิดเดียวกันจะผลักกัน
- 6. คำถำม จะเกิดอะไรขึ้น ถ้าตัดแท่งแม่เหล็กออกเป็น 2 ส่วน ? แม่เหล็กไฟฟ้า
- 7. โรยผงเหล็กบนกระดาษที่วางบนแท่งแม่เหล็ก เมื่อวางขั้วแม่เหล็กในลักษณะต่างๆ สังเกตและอภิปรายผล บริเวณที่มีแรงกระทาต่อสารแม่เหล็ก เรียกว่า สนามแม่เหล็ก (magnetic field ) แนวการเรียงตัวของผงเหล็ก เรียกว่า เส้นสนามแม่เหล็ก (magnetic field line) รูป แสดงสนามแม่เหล็กและเส้นแรงแม่เหล็กจากแท่งแม่เหล็ก แม่เหล็กไฟฟ้า simulator Click
- 8. สนามแม่เหล็กในธรรมชาติ มีลักษณะเป็น3 มิติ ดังรูป แม่เหล็กไฟฟ้า
- 10. ความหนาแน่นของเส้นสนามแม่เหล็กบอกขนาดของสนามแม่เหล็ก - เส้นสนามแม่เหล็กหนาแน่นมาก ---> สนามแม่เหล็กมีค่ามาก - บริเวณที่ไม่มีเส้นสนามแม่เหล็กผ่าน ---> สนามแม่เหล็กเป็นศูนย์ เรียกว่า “จุด สะเทิน” (neutral point) แม่เหล็กไฟฟ้า
- 12. สร้างเข็มทิศ (compass) เพื่อใช้บอกทิศทาง การดารงชีวิตของสัตว์บางชนิด เช่น นก และเต่าทะเล ป้องกันอันตรำยจำกลมสุริยะ (solar wind) ---> แสงเหนือ (aurora borealis) แสง ใต้ (aurora australis) แม่เหล็กไฟฟ้า
- 13. เส้นสนามแม่เหล็กที่ผ่านพื้นที่ในแนวตั้งฉาก เรียกว่า ฟลักซ์แม่เหล็ก (Φ) ขนาดของสนามแม่เหล็ก หรือ ความหนาแน่นฟลักซ์แม่เหล็ก (magnetic flux density) คือ อัตราส่วนระหว่างฟลักซ์แม่เหล็กต่อพื้นที่ตั้งฉากกับสนามหนึ่งตาราง หน่วย หาได้จาก แม่เหล็กไฟฟ้า พื้ นที่ใก ล้ ขั้วแม่เหล็ก พื้นที่ไกล ขั้วแม่เหล็ก
- 14. คำถำม จะเกิดอะไรขึ้นเมื่ออิเล็กตรอนเคลื่อนที่เข้าไปในสนามแม่เหล็ก แม่เหล็กไฟฟ้า X ทิศพุ่งเข้า ทิศพุ่งออก
- 15. แม่เหล็กไฟฟ้า จำกรูป ถ้าประจุ q เคลื่อนที่ ด้วยความเร็ว v เข้าไปในบริเวณที่มี สนามแม่เหล็ก B พบว่า ขนาดของแรง แม่เหล็กจะแปรผันโดยตรงกับประจุ และความเร็วของ หาได้จาก F = qvBsin เมื่อ เป็นมุมระหว่าง v กับ B F เรียกว่า “แรงลอเรนทซ์” (Lorentz force) θ
- 16. แม่เหล็กไฟฟ้า แรงแม่เหล็กจะตั้งฉากกับทิศของ ความเร็วของอนุภาคและทิศของ สนามแม่เหล็ก ดังรูป ทิศทางดังกล่าวจะเป็นไปตาม กฎมือ ขวา ดังรูป โดยถ้าเหยียดนิ้วทั้ง 4 ไปตาม ทิศของ v แล้วกาไปตามทิศของ B ส่วน นิ้วหัวแม่มือจะชี้ไปในทิศของ F
- 17. แม่เหล็กไฟฟ้า อีกวิธีหนึ่ง ใช้มือขวา (ประจุบวก) นิ้วหัวแม่มือ แทนทิศของ F นิ้วชี้ แทนทิศของ V นิ้วกลาง แทนทิศของ B ** ในกรณีที่เป็นประจุไฟฟ้าลบเราก็ จะต้องกลับทิศทาง F ไปอีก 180 องศา รูป แสดงการใช้กฎมือขวา (ประจุบวก)
- 18. แม่เหล็กไฟฟ้า จากรูป จะได้ แรงเนื่องจากสนามไฟฟ้า = แรงเนื่องจากสนามแม่เหล็ก FE = FB qE = qvB v = E B BF
- 19. แม่เหล็กไฟฟ้า เป็นเครื่องมือจาแนกมวลอะตอมของธาตุต่างๆ จากรูป จะได้ แรงสู่ศูนย์กลาง = แรงเนื่องจากสนามแม่เหล็ก Fc = FB = qvB เมื่อ จะได้ 2 mv R v = E B 2 qB R = mE qB R = mv
- 20. คำถำม ถ้าให้กระแสไฟฟ้าผ่านลวดตัวนาตรง แล้ววางเข็มทิศรอบลวดตัวนานั้น เข็มทิศ จะมีการเรียงตัวอย่างไร แม่เหล็กไฟฟ้า ให้กระแสผ่านขดลวดไม่ให้กระแสผ่านขดลวด
- 21. ถ้าผ่านกระแสไฟฟ้าไปในลวดตัวนาที่ดัดเป็นวงกลม จะเกิดสนามแม่เหล็กรอบ ๆ ลวดตัวนานั้น ทิศของสนามแม่เหล็กหาได้จากกฎมือขวา โดยการกาลวดตัวนาแต่ละส่วน แม่เหล็กไฟฟ้า
- 22. ลวดตัวนาที่มีฉนวนหุ้ม นามาขดเป็นวงกลมหลายๆ วง เรียงซ้อนกันเป็นรูป ทรงกระบอก เรียกว่า โซเลนอยด์ (solenoid) แม่เหล็กไฟฟ้า แสดงการหาขั้วแม่เหล็กลวดโซเลนอยด์
- 23. ถ้าใส่แท่งเหล็กอ่อนไว้ที่แกนกลางของโซเลนอยด์ เมื่อกระแสไฟฟ้าผ่าน โซเลนอยด์แท่งเหล็กอ่อนจะกลายเป็น แม่เหล็กไฟฟ้ำ (electromagnet) ถ้า I และ N เพิ่มขึ้น สนำมแม่เหล็กของแม่เหล็กไฟฟ้ำจะเพิ่มขึ้น เมื่อไม่มีกระแสไฟฟ้า แท่งเหล็กอ่อนจะหมดสภาพแม่เหล็กทันที แม่เหล็กไฟฟ้า รูป แม่เหล็กไฟฟ้าอย่างง่าย
- 26. แม่เหล็กไฟฟ้า แรงกระทาต่อลวดตัวนาที่มี กระแสผ่าน ขณะลวดตัวนาวางตัวใน แนวทามุม กับสนามแม่เหล็ก เป็นไปตามสมการ หรือ B F = I L x B F = ILBsin
- 28. แม่เหล็กไฟฟ้า M = IAB จากรูป 16.74 ให้ความยาว PS = QR = a และความยาว PQ = RS = b ดังนั้น แรงกระทาที่ เกิดขึ้นกับลวดส่วน PQ และ RS จึงมี ค่า IbB โมเมนต์ของแรงคู่ควบหาได้ ดังนี้
- 29. แม่เหล็กไฟฟ้า จากรูป พิจารณาระนาบ ของขดลวด PQRS ทามุมกับ สนามแม่เหล็ก โมเมนต์ของแรงคู่ ควบหาได้ ดังนี้ M = IABcos ถ้าขดลวดมีลวดพัน N รอบจะได้ M = NIABcos

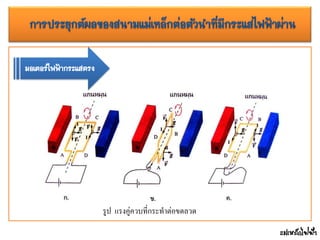

- 34. แม่เหล็กไฟฟ้า กิจกรรม กระแสไฟฟ้าเหนี่ยวนา รูป อุปกรณ์ทดลองกระแสไฟฟ้าเหนี่ยวนาในขดลวดตัวนา Simulator
- 35. แม่เหล็กไฟฟ้า ผลการทากิจกรรม กระแสไฟฟ้าในขดลวดตัวนา เกิดจากการที่มีการเปลี่ยนแปลงฟลักซ์ แม่เหล็กที่ผ่านขดลวดตัวนา เรียก กระแสไฟฟ้าที่เกิดจากวิธีนี้ว่า “กระแสไฟฟ้ำเหนี่ยวนำ (induce current)” ซึ่ ง เ ป็ น ผ ล จ า ก ก า ร เหนี่ยวนา

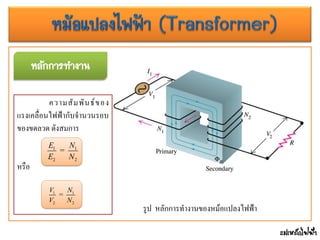

- 41. แม่เหล็กไฟฟ้า หลักการทางาน รูป หลักการทางานของหม้อแปลงไฟฟ้า ความสัมพันธ์ของ แรงเคลื่อนไฟฟ้ากับจานวนรอบ ของขดลวด ดังสมการ หรือ 1 1 2 2 = E N E N 1 1 2 2 = V N V N
- 42. แม่เหล็กไฟฟ้า กาลังไฟฟ้า ความสัมพันธ์ระหว่างกาลังไฟฟ้าที่มีผลต่อ กระแสในขดลวดทั้งสอง พิจารณาดังนี้ กำลังไฟฟ้ำขดลวดปฐมภูมิ = กำลังไฟฟ้ำขดลวดปฐมภูมิ P1 = P2 I1V1 = I2V2 …(15.8) กรณี ที่ไม่มีการสูญเสียพลังงาน กรณี ที่มีการสูญเสียพลังงาน กำลังไฟฟ้ำขดลวดปฐมภูมิ กำลังไฟฟ้ำขดลวดปฐมภูมิ X 100 %ประสิทธิภำพ (Eff) =
