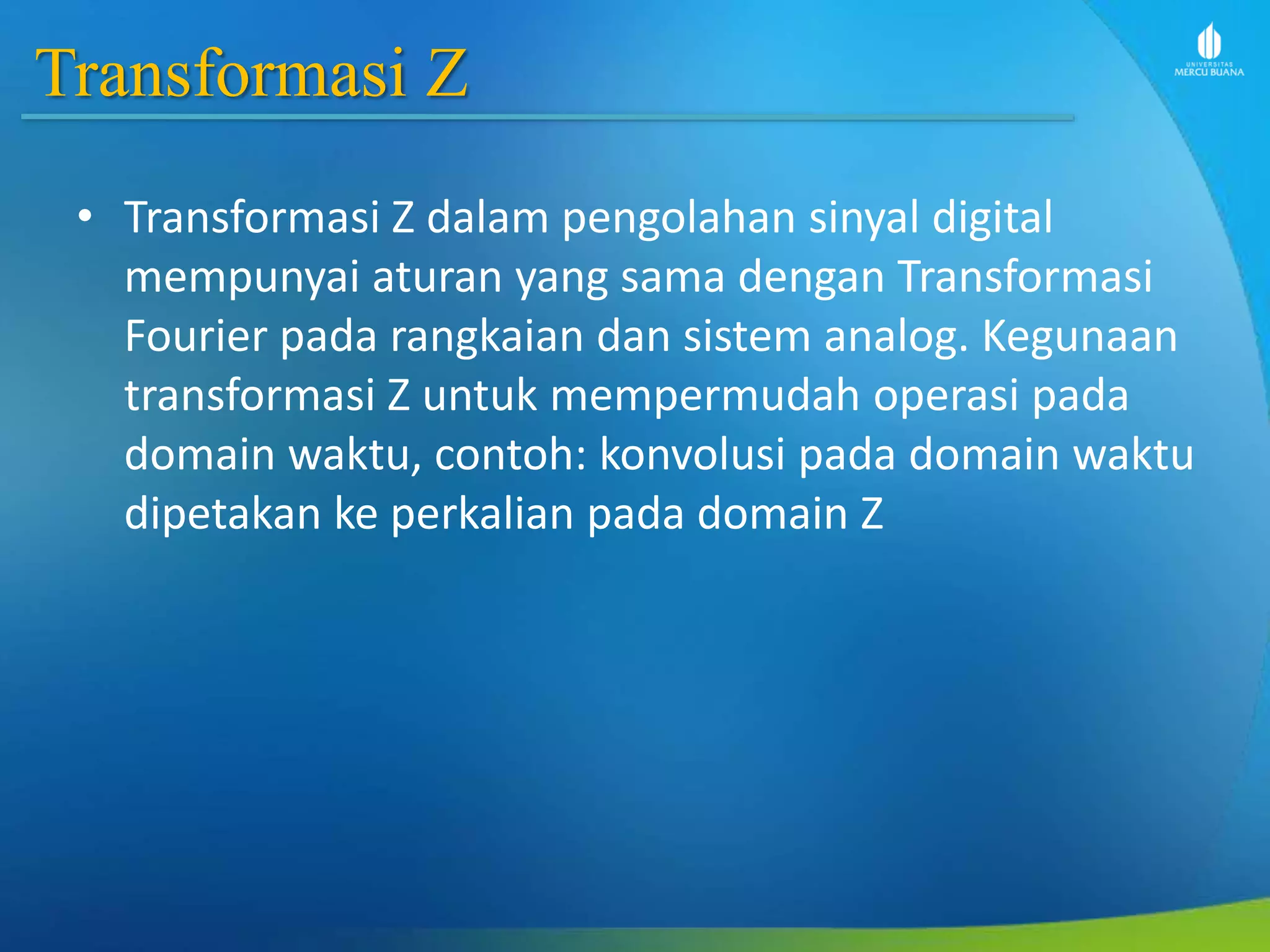

2. Transformasi Z
• Transformasi Z dalam pengolahan sinyal digital
mempunyai aturan yang sama dengan Transformasi
Fourier pada rangkaian dan sistem analog. Kegunaan
transformasi Z untuk mempermudah operasi pada
domain waktu, contoh: konvolusi pada domain waktu
dipetakan ke perkalian pada domain Z

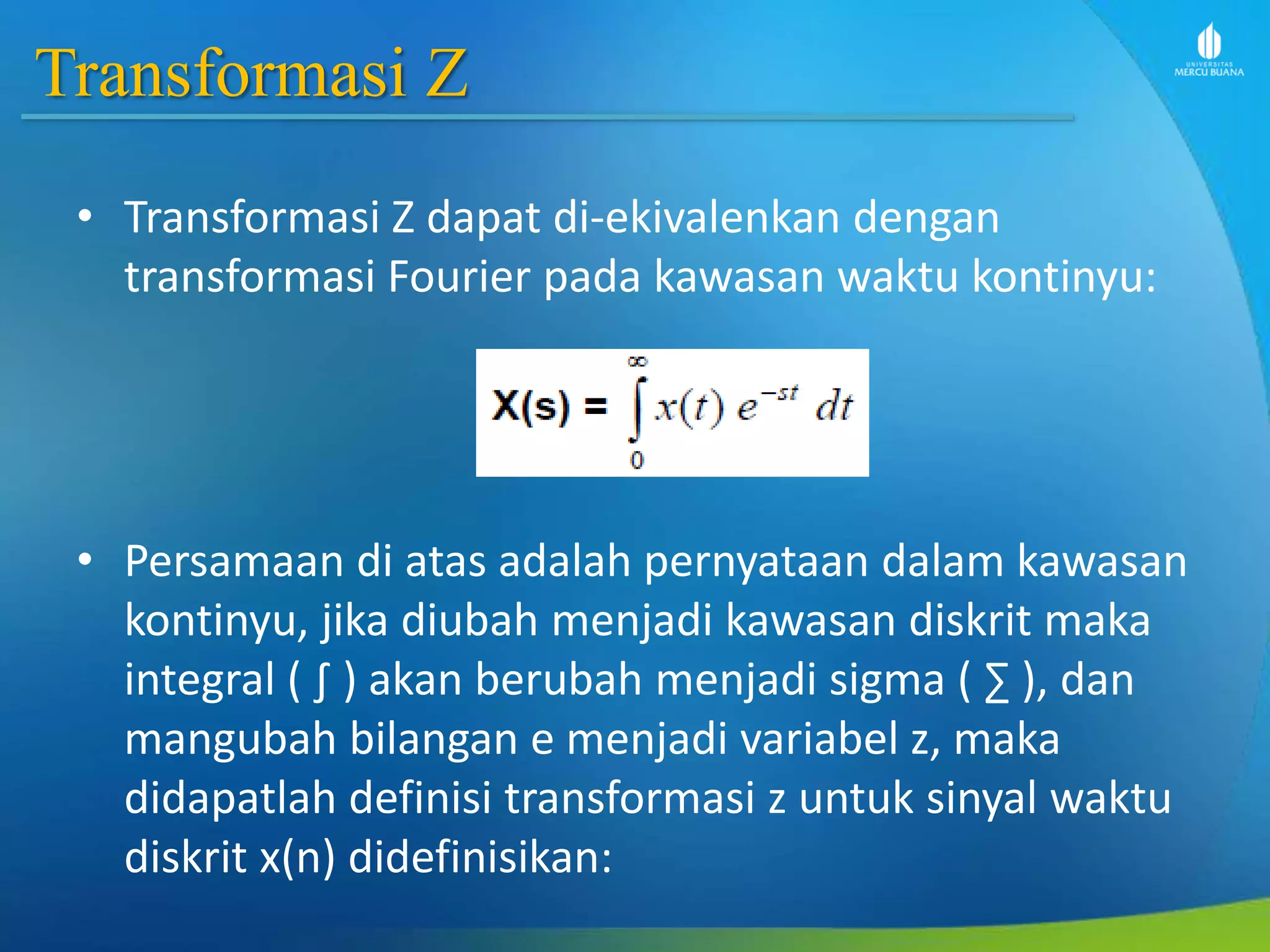

3. Transformasi Z
• Transformasi Z dapat di-ekivalenkan dengan
transformasi Fourier pada kawasan waktu kontinyu:
• Persamaan di atas adalah pernyataan dalam kawasan
kontinyu, jika diubah menjadi kawasan diskrit maka
integral ( ∫ ) akan berubah menjadi sigma ( ∑ ), dan
mangubah bilangan e menjadi variabel z, maka
didapatlah definisi transformasi z untuk sinyal waktu
diskrit x(n) didefinisikan:

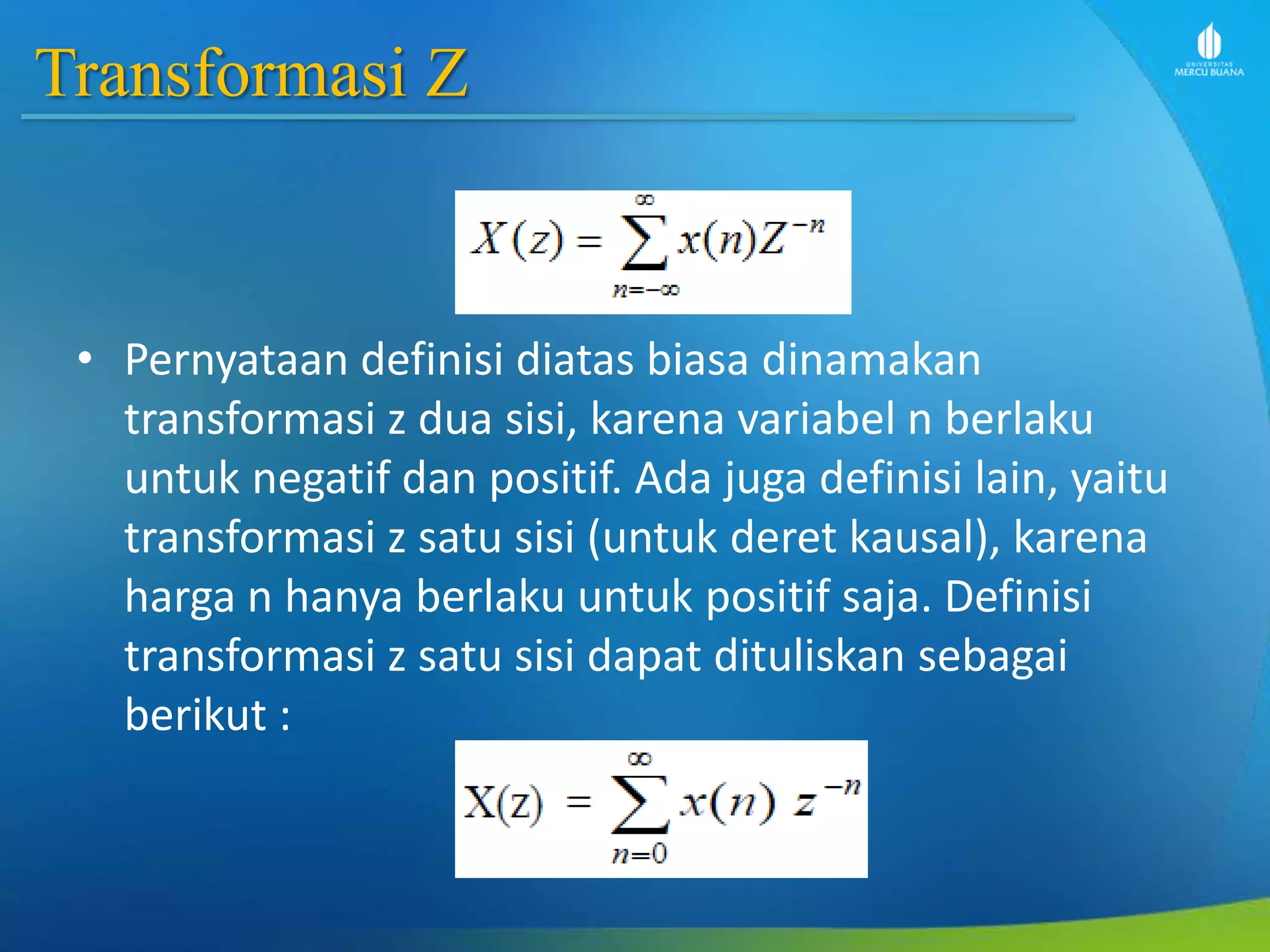

4. Transformasi Z
• Pernyataan definisi diatas biasa dinamakan
transformasi z dua sisi, karena variabel n berlaku
untuk negatif dan positif. Ada juga definisi lain, yaitu
transformasi z satu sisi (untuk deret kausal), karena
harga n hanya berlaku untuk positif saja. Definisi
transformasi z satu sisi dapat dituliskan sebagai
berikut :

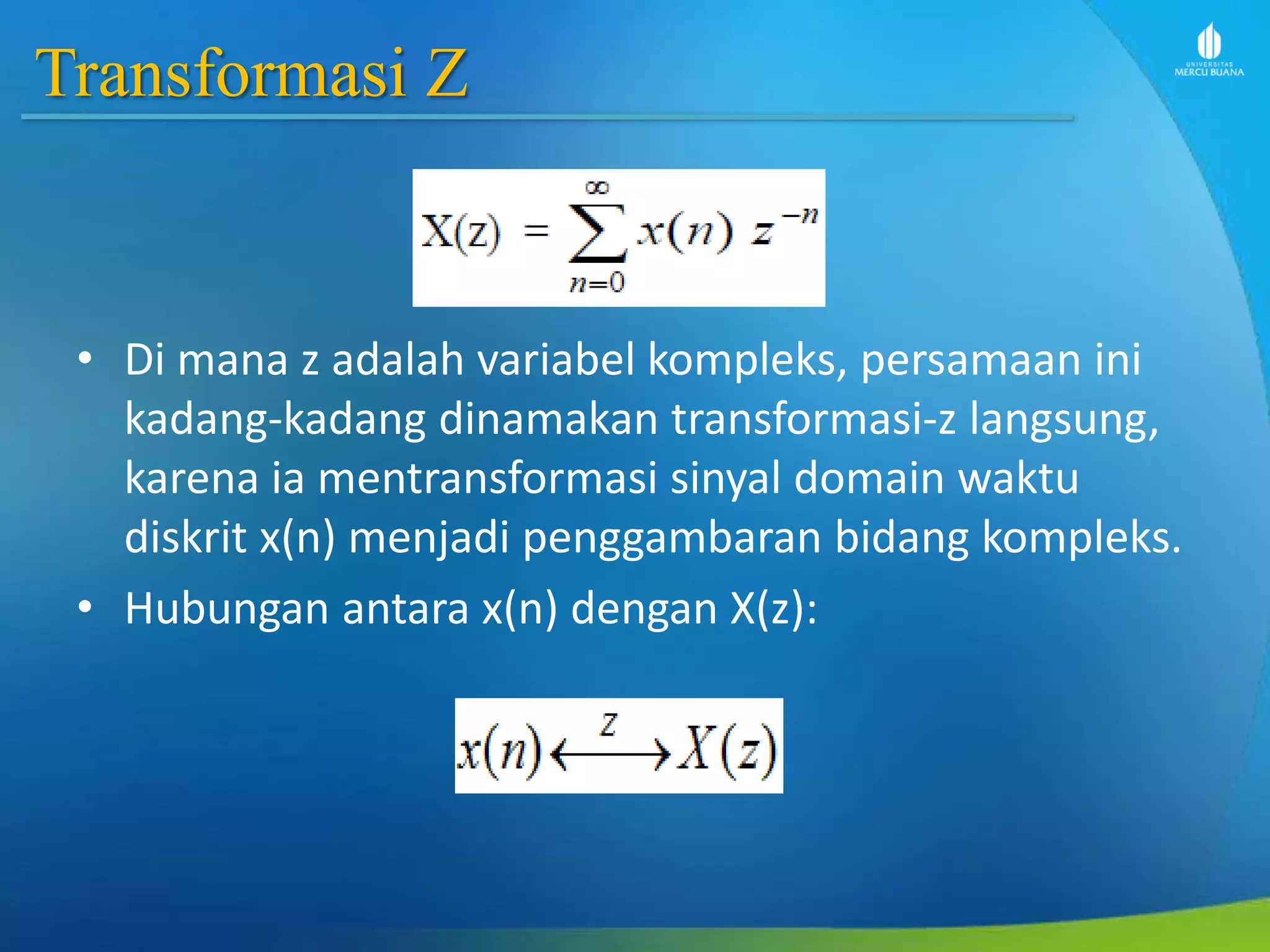

5. Transformasi Z
• Di mana z adalah variabel kompleks, persamaan ini
kadang-kadang dinamakan transformasi-z langsung,
karena ia mentransformasi sinyal domain waktu
diskrit x(n) menjadi penggambaran bidang kompleks.
• Hubungan antara x(n) dengan X(z):

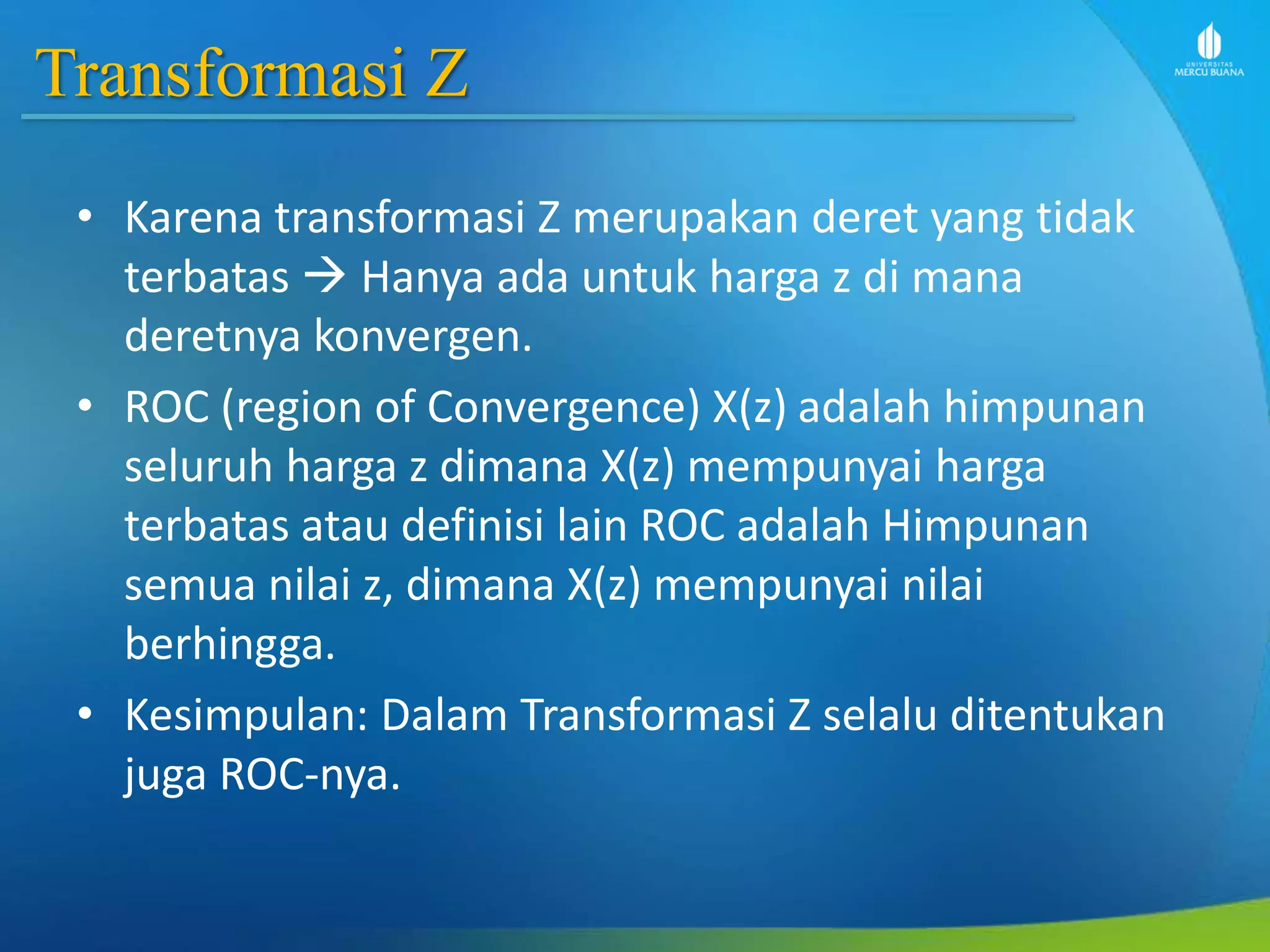

6. Transformasi Z
• Karena transformasi Z merupakan deret yang tidak
terbatas Hanya ada untuk harga z di mana
deretnya konvergen.
• ROC (region of Convergence) X(z) adalah himpunan
seluruh harga z dimana X(z) mempunyai harga
terbatas atau definisi lain ROC adalah Himpunan
semua nilai z, dimana X(z) mempunyai nilai
berhingga.
• Kesimpulan: Dalam Transformasi Z selalu ditentukan
juga ROC-nya.

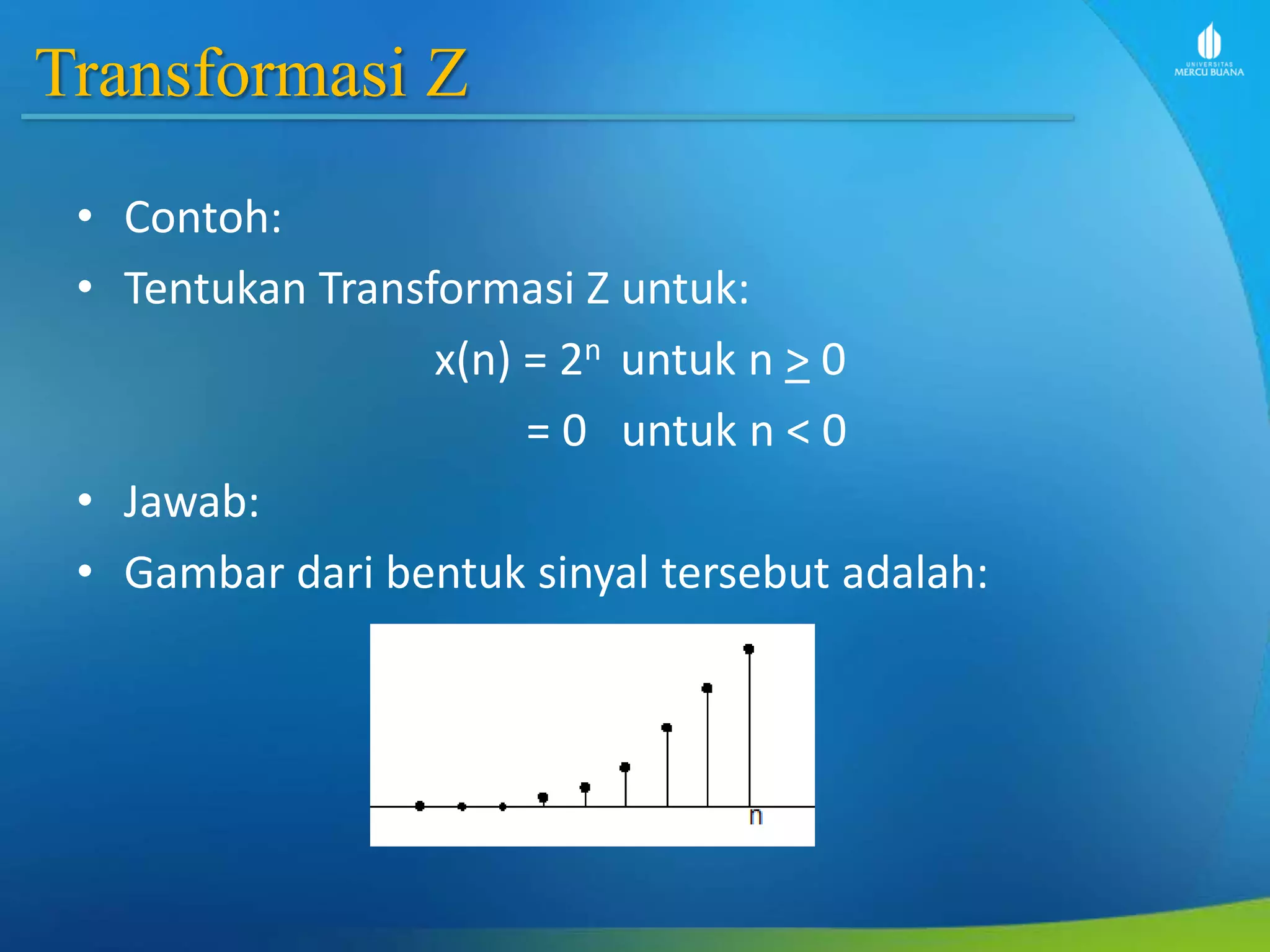

7. Transformasi Z
• Contoh:
• Tentukan Transformasi Z untuk:
x(n) = 2n untuk n > 0
= 0 untuk n < 0
• Jawab:
• Gambar dari bentuk sinyal tersebut adalah:

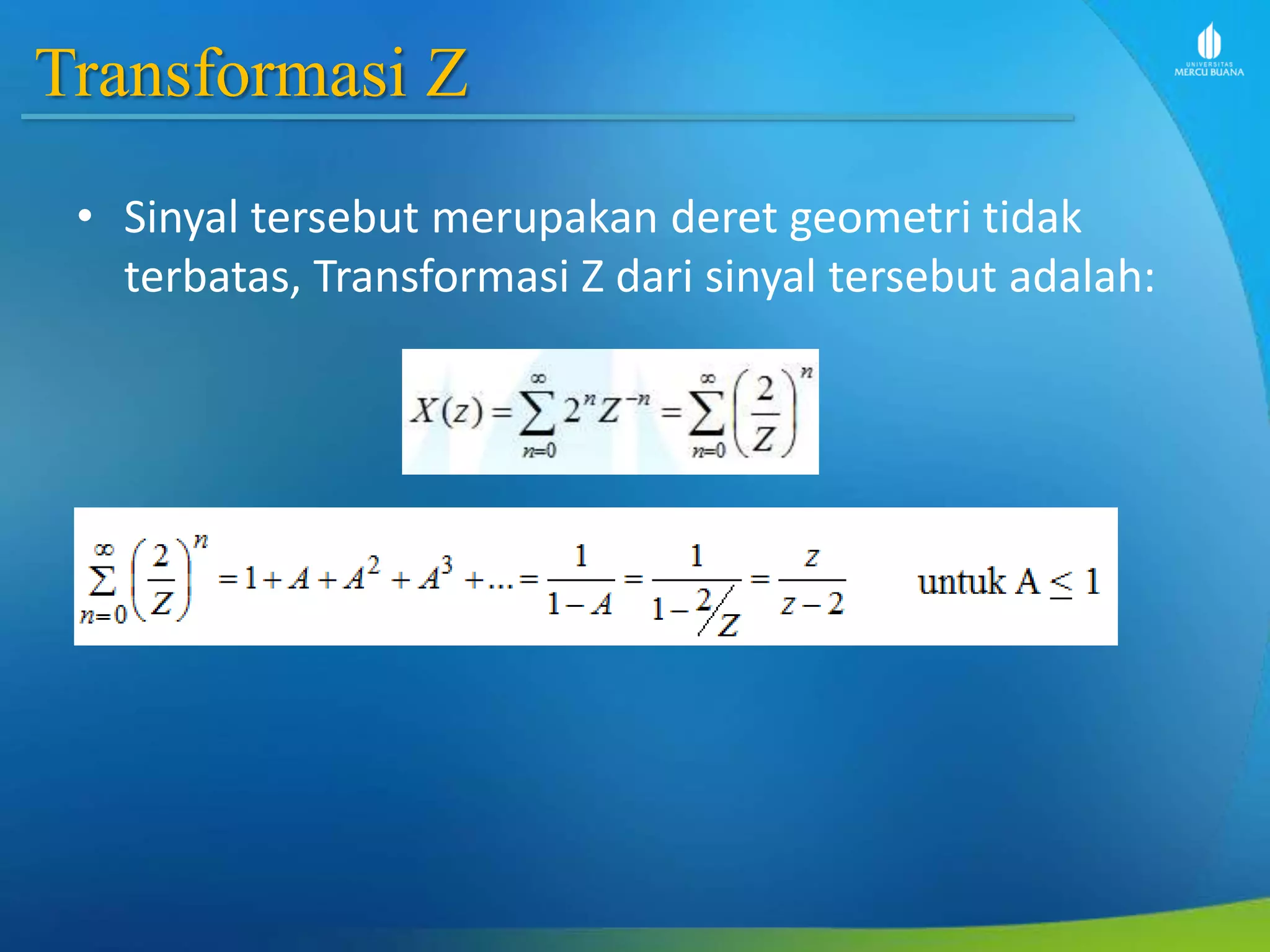

8. Transformasi Z
• Sinyal tersebut merupakan deret geometri tidak
terbatas, Transformasi Z dari sinyal tersebut adalah:

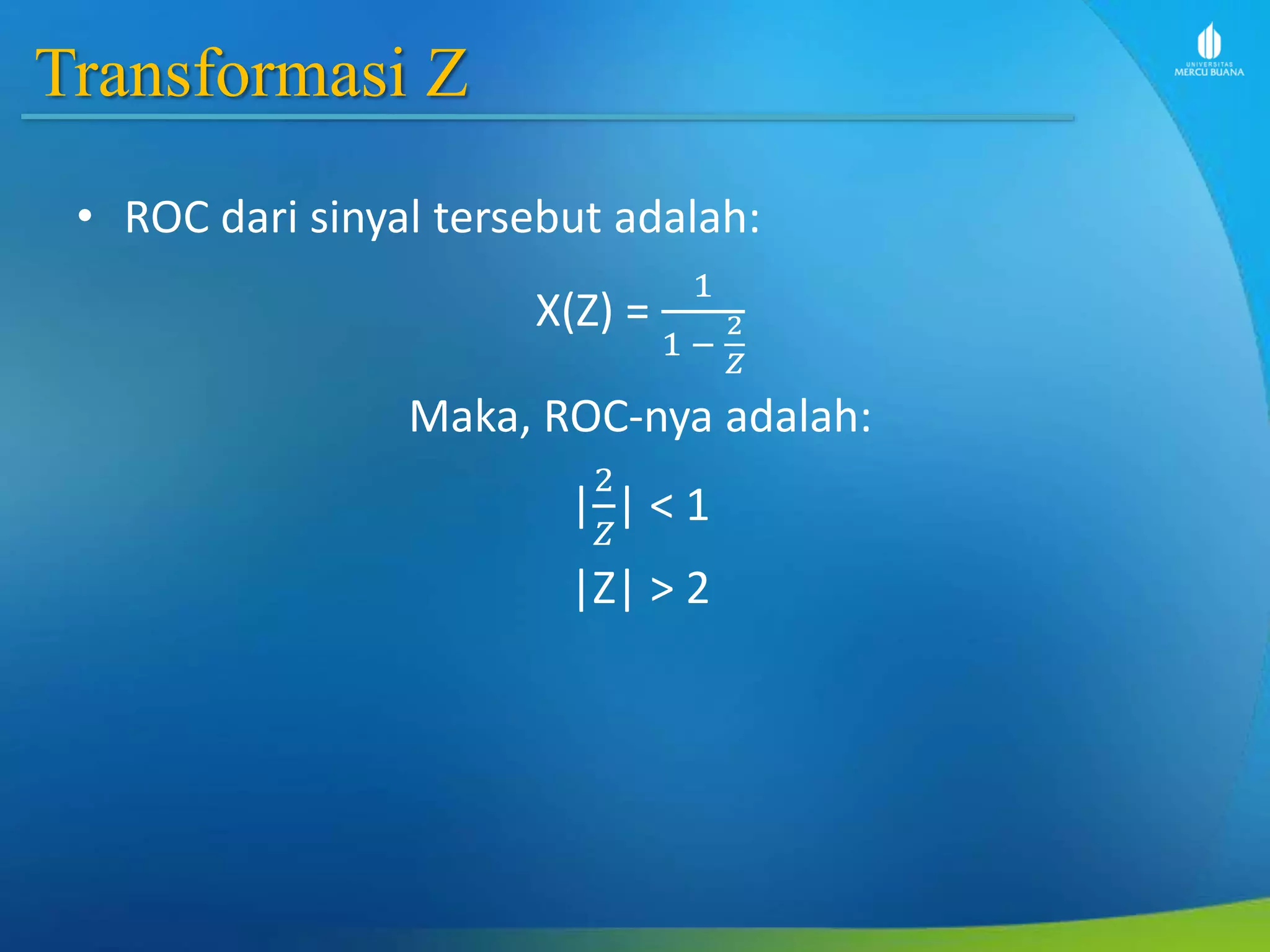

9. Transformasi Z
• ROC dari sinyal tersebut adalah:
X(Z) =
1
1 −
2
𝑍
Maka, ROC-nya adalah:
|
2
𝑍
| < 1
|Z| > 2

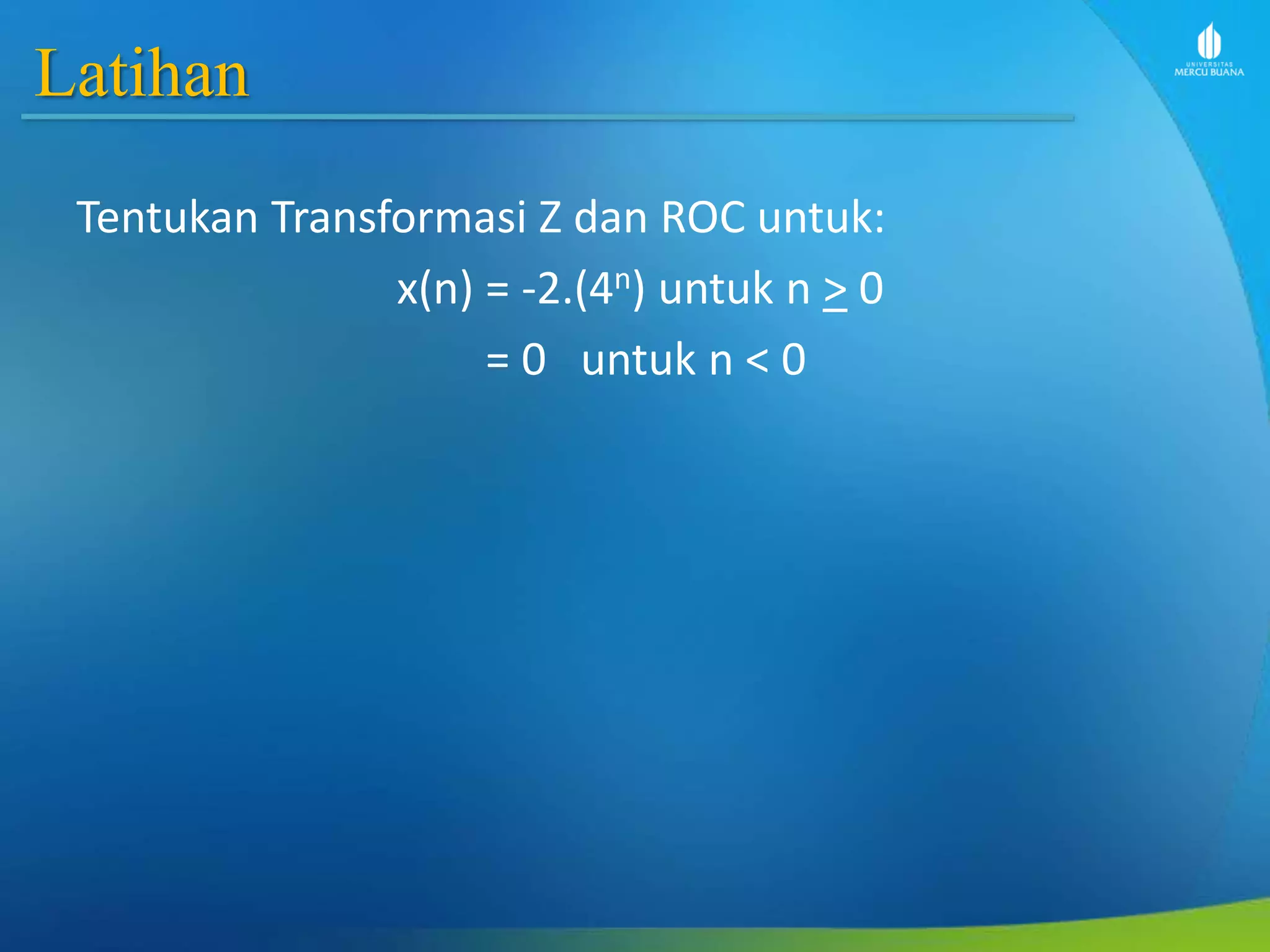

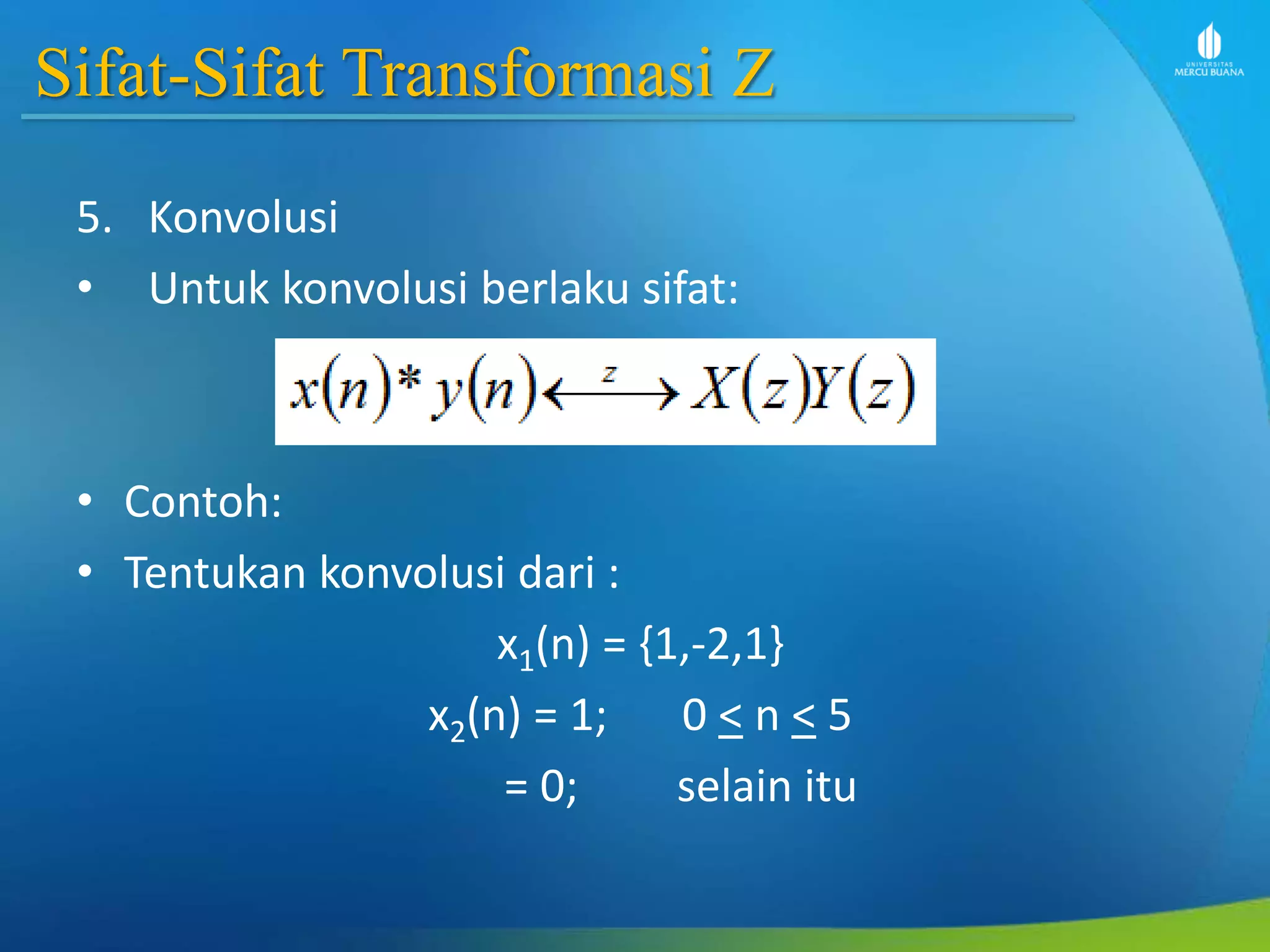

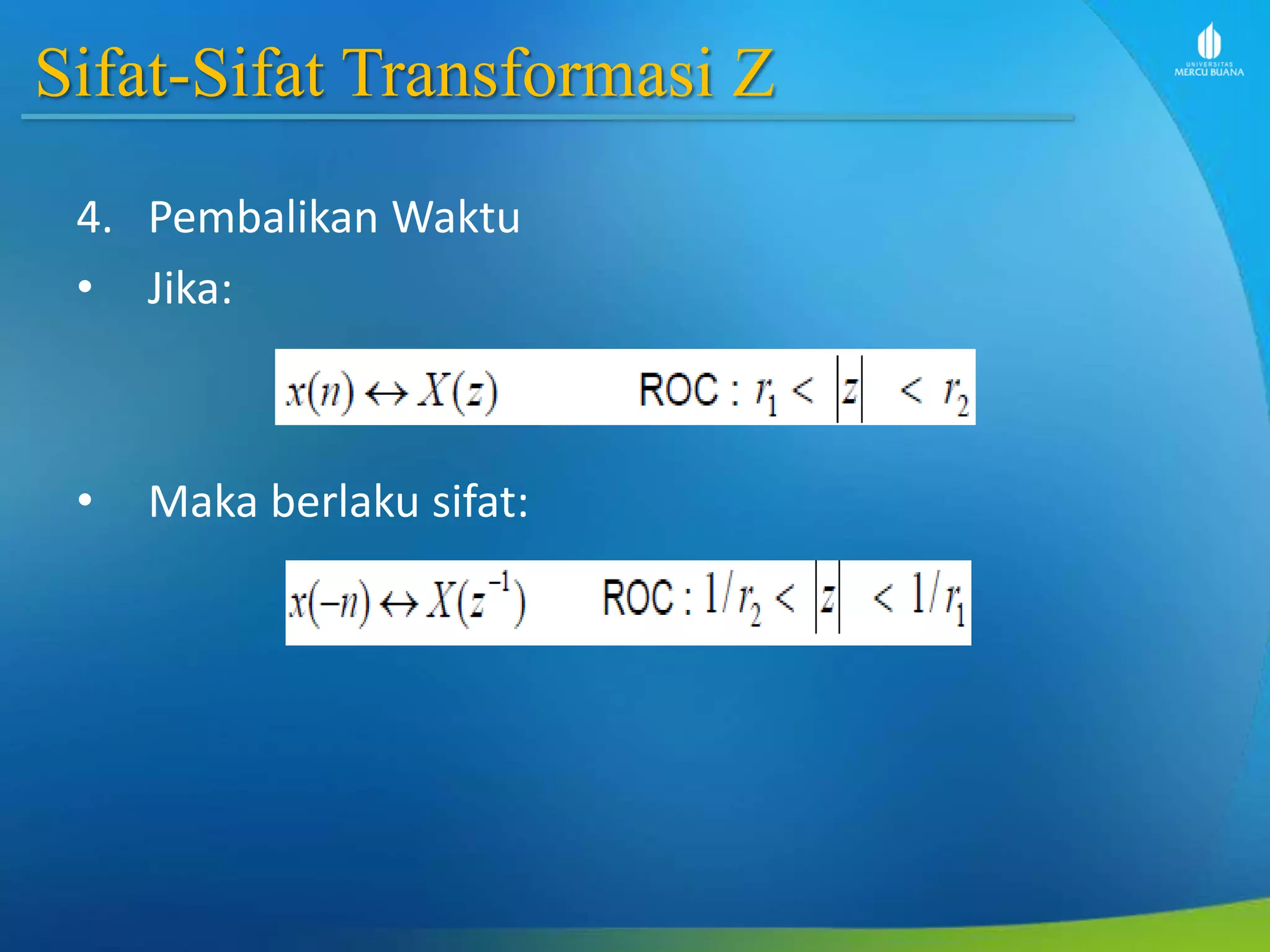

16. Sifat-Sifat Transformasi Z
5. Konvolusi
• Untuk konvolusi berlaku sifat:
• Contoh:
• Tentukan konvolusi dari :
x1(n) = {1,-2,1}
x2(n) = 1; 0 < n < 5
= 0; selain itu

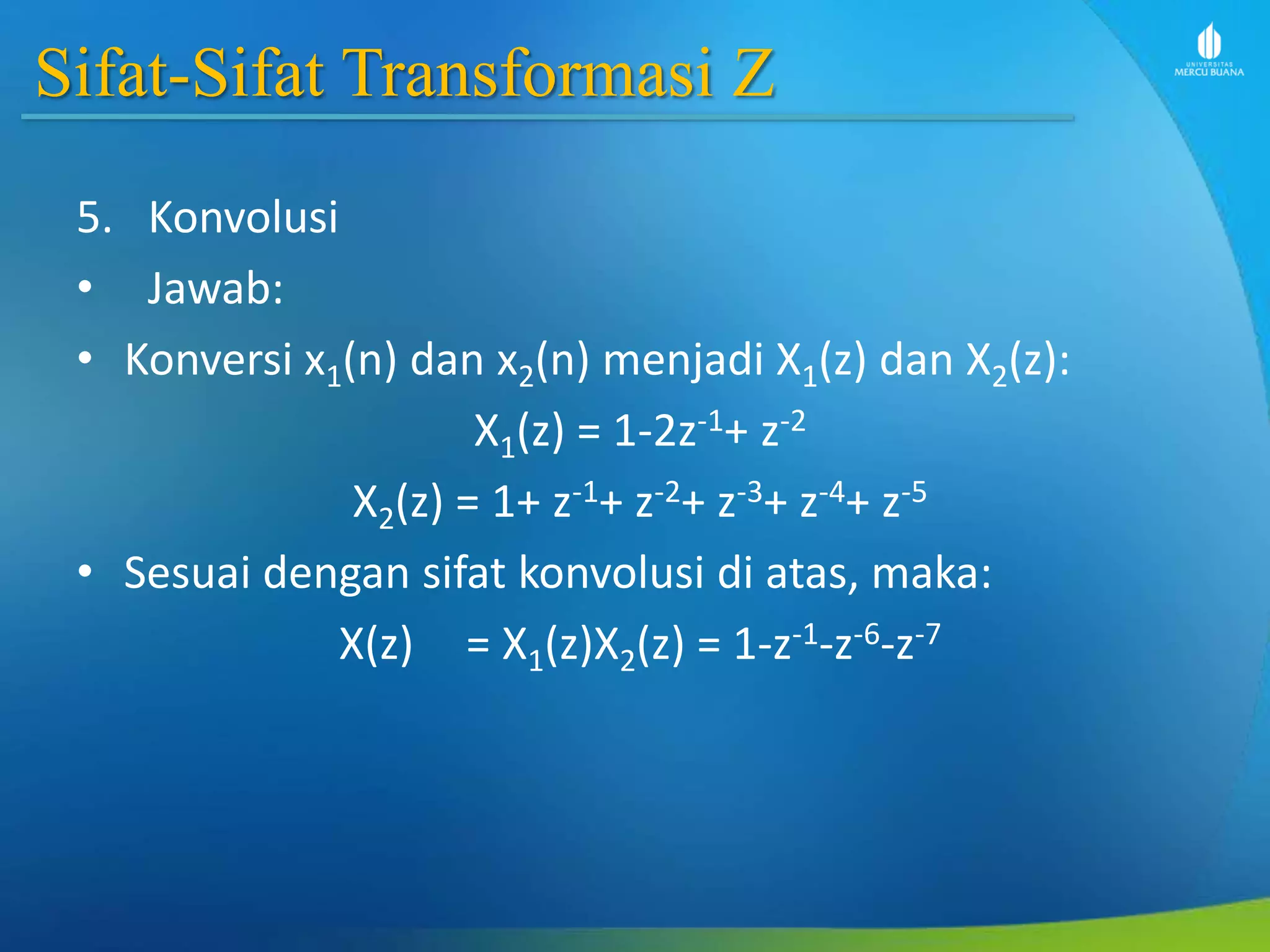

17. Sifat-Sifat Transformasi Z
5. Konvolusi
• Jawab:
• Konversi x1(n) dan x2(n) menjadi X1(z) dan X2(z):
X1(z) = 1-2z-1+ z-2
X2(z) = 1+ z-1+ z-2+ z-3+ z-4+ z-5
• Sesuai dengan sifat konvolusi di atas, maka:
X(z) = X1(z)X2(z) = 1-z-1-z-6-z-7
