SISTEM JARINGAN KOMPUTER
Fahmi Hakam, S.KM.

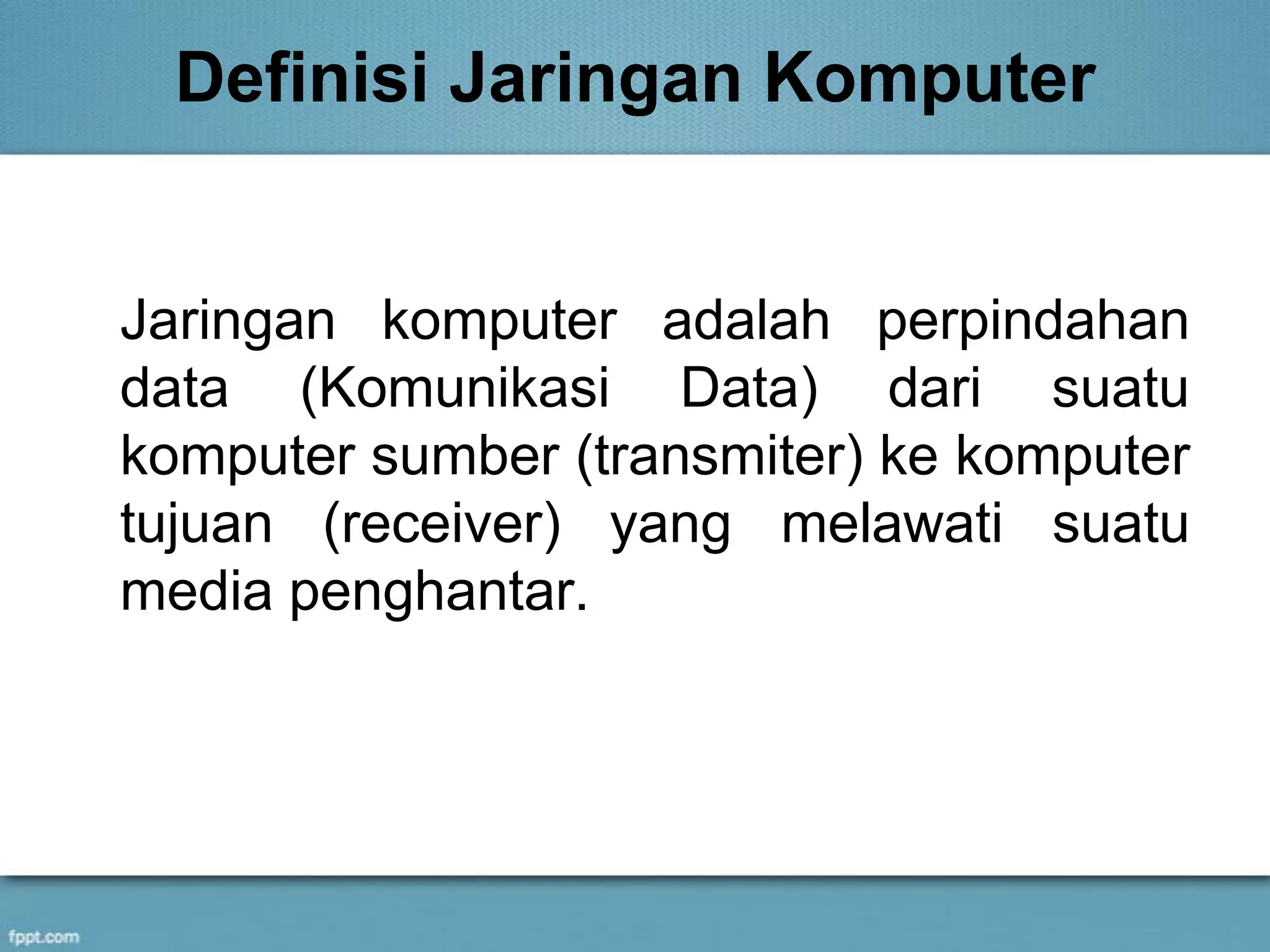

Definisi Jaringan Komputer
Jaringan komputer adalah perpindahan
data (Komunikasi Data) dari suatu
komputer sumber (transmiter) ke komputer
tujuan (receiver) yang melawati suatu
media penghantar.

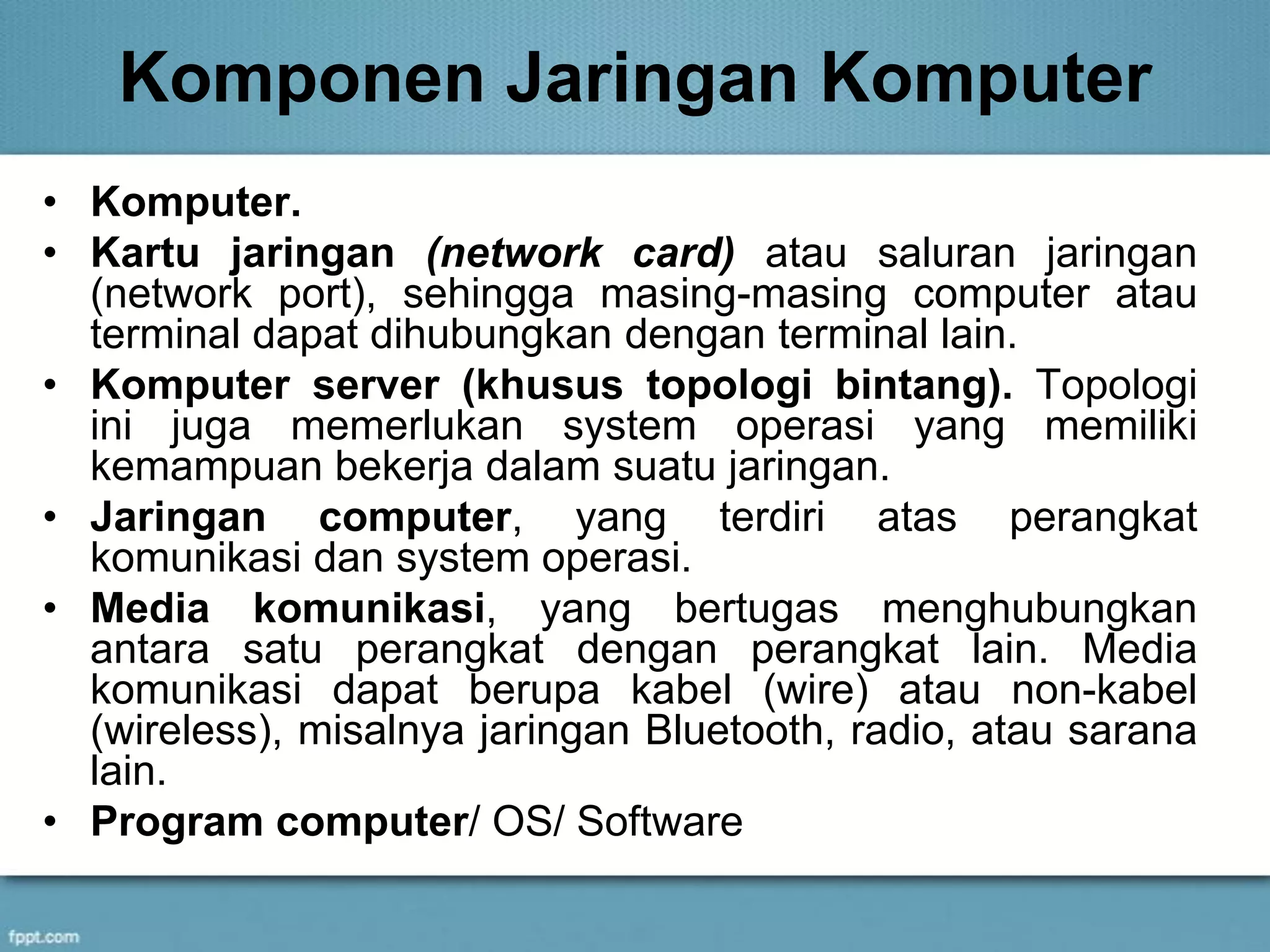

Komponen Jaringan Komputer
• Komputer.
• Kartu jaringan (network card) atau saluran jaringan
(network port), sehingga masing-masing computer atau
terminal dapat dihubungkan dengan terminal lain.
• Komputer server (khusus topologi bintang). Topologi
ini juga memerlukan system operasi yang memiliki
kemampuan bekerja dalam suatu jaringan.
• Jaringan computer, yang terdiri atas perangkat
komunikasi dan system operasi.
• Media komunikasi, yang bertugas menghubungkan
antara satu perangkat dengan perangkat lain. Media
komunikasi dapat berupa kabel (wire) atau non-kabel
(wireless), misalnya jaringan Bluetooth, radio, atau sarana
lain.
• Program computer/ OS/ Software

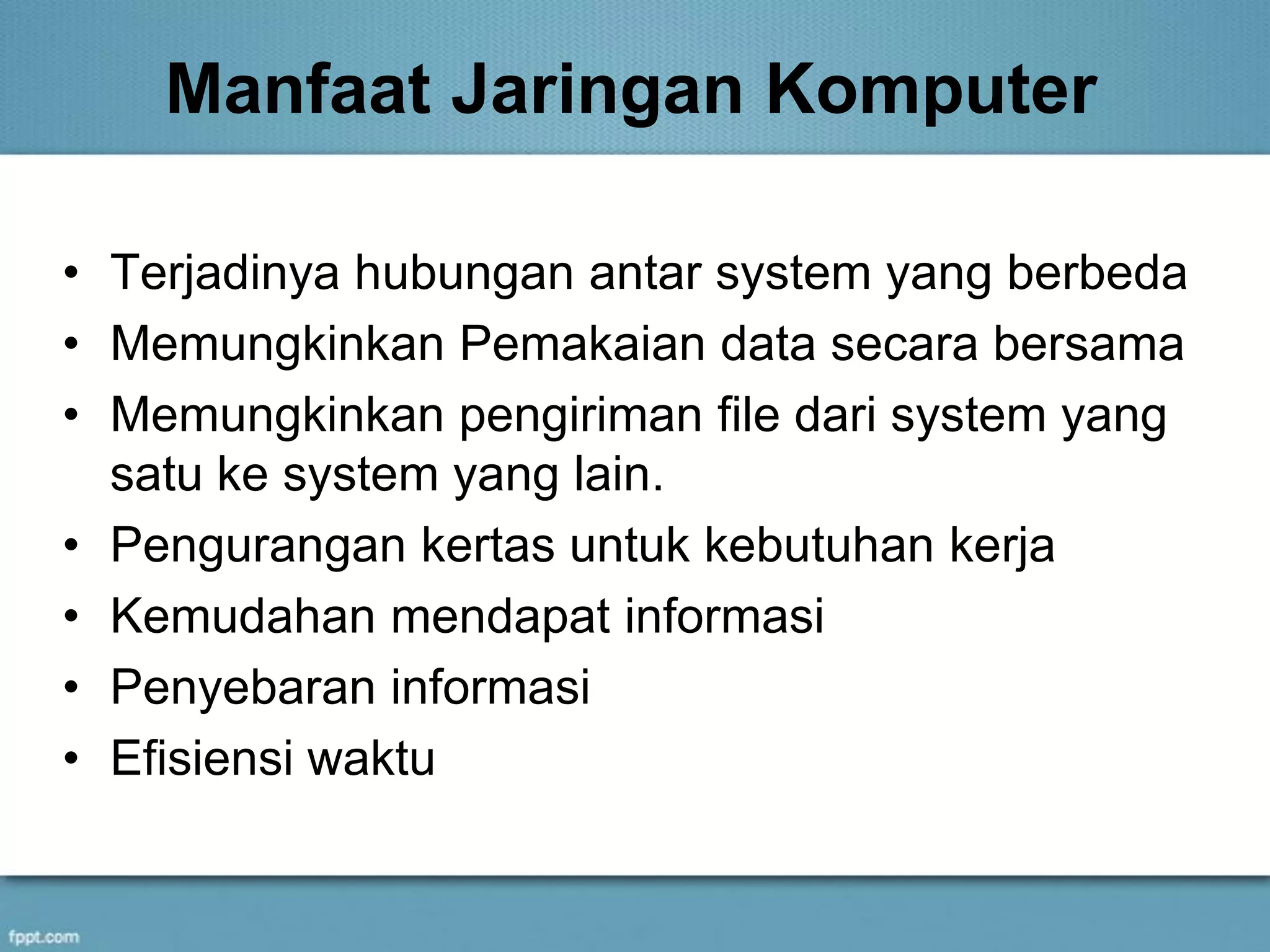

Manfaat Jaringan Komputer
• Terjadinya hubungan antar system yang berbeda
• Memungkinkan Pemakaian data secara bersama
• Memungkinkan pengiriman file dari system yang
satu ke system yang lain.
• Pengurangan kertas untuk kebutuhan kerja
• Kemudahan mendapat informasi
• Penyebaran informasi
• Efisiensi waktu
Peralatan Yang Digunakan Pada
Jaringan Komunikasi
1. Terminal (Client Workstation)
Terminal tersebut sebagai Dumb terminal (hanya menampilkan
data) atau sebagai Intelligent-terminal / Smart-terminal (mempunyai
kemampuan memproses data sendiri).
2. Host atau server
Merupakan suatu alat yang berfungsi sebagai pengendali utama
dari suatu jaringan dimana semua proses pengolahan data
berlangsung.
3. Hubungan (Link)
Merupakan suatu alat penghubung yang sekaligus sebagai penguat
jaringan antar teminal apabila jarak terminal terlalu jauh rata-rata
lebih dari 100 meter. Hub untuk jaringan biasanya memiliki colokan
sebanyak 4,8,12,24 atau 32. Hub dapat mengtransfer data antara
10 MB/ detik atau 100 MB/ detik.

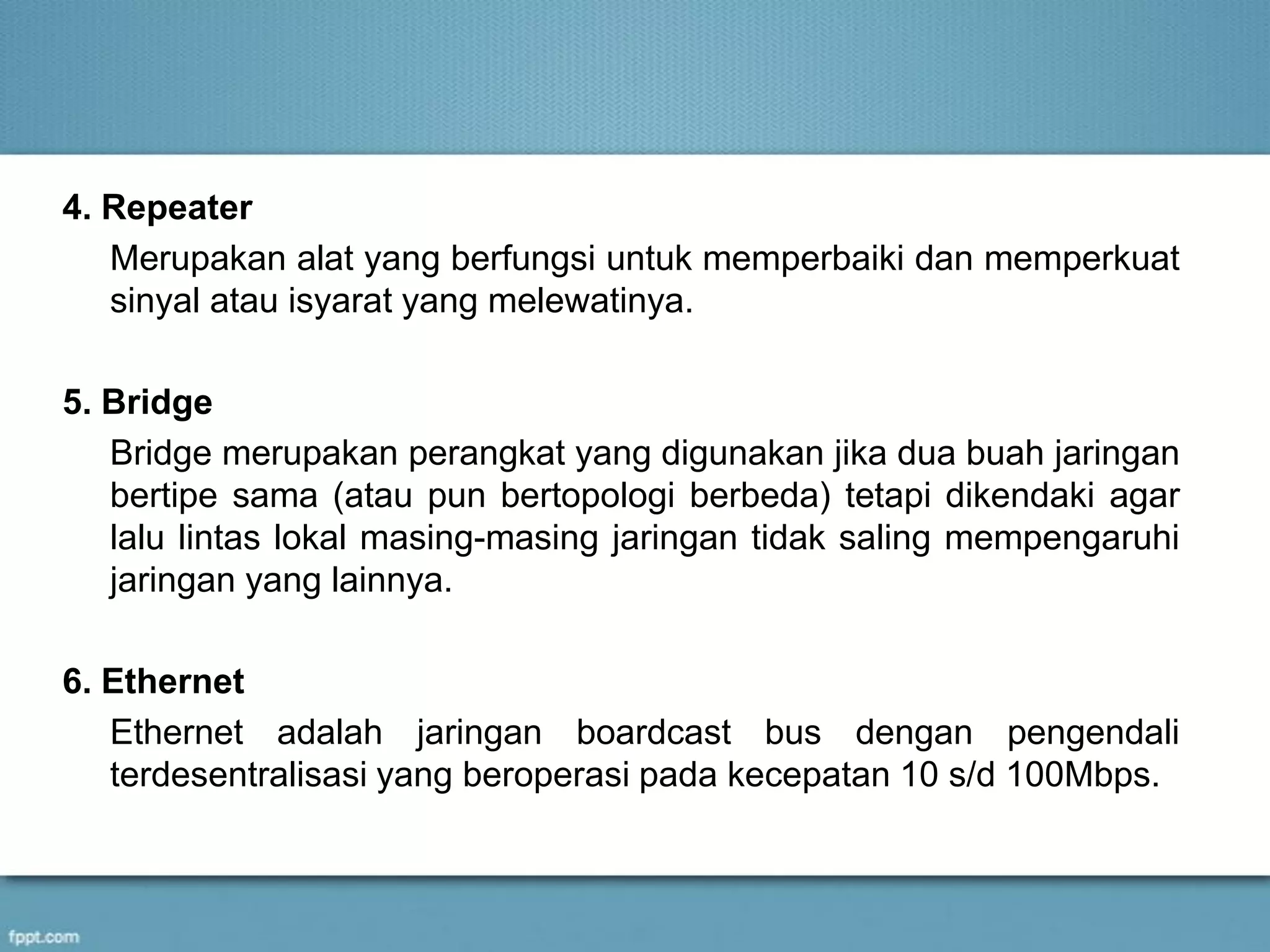

4. Repeater
Merupakan alat yang berfungsi untuk memperbaiki dan memperkuat
sinyal atau isyarat yang melewatinya.
5. Bridge
Bridge merupakan perangkat yang digunakan jika dua buah jaringan
bertipe sama (atau pun bertopologi berbeda) tetapi dikendaki agar
lalu lintas lokal masing-masing jaringan tidak saling mempengaruhi
jaringan yang lainnya.
6. Ethernet
Ethernet adalah jaringan boardcast bus dengan pengendali
terdesentralisasi yang beroperasi pada kecepatan 10 s/d 100Mbps.

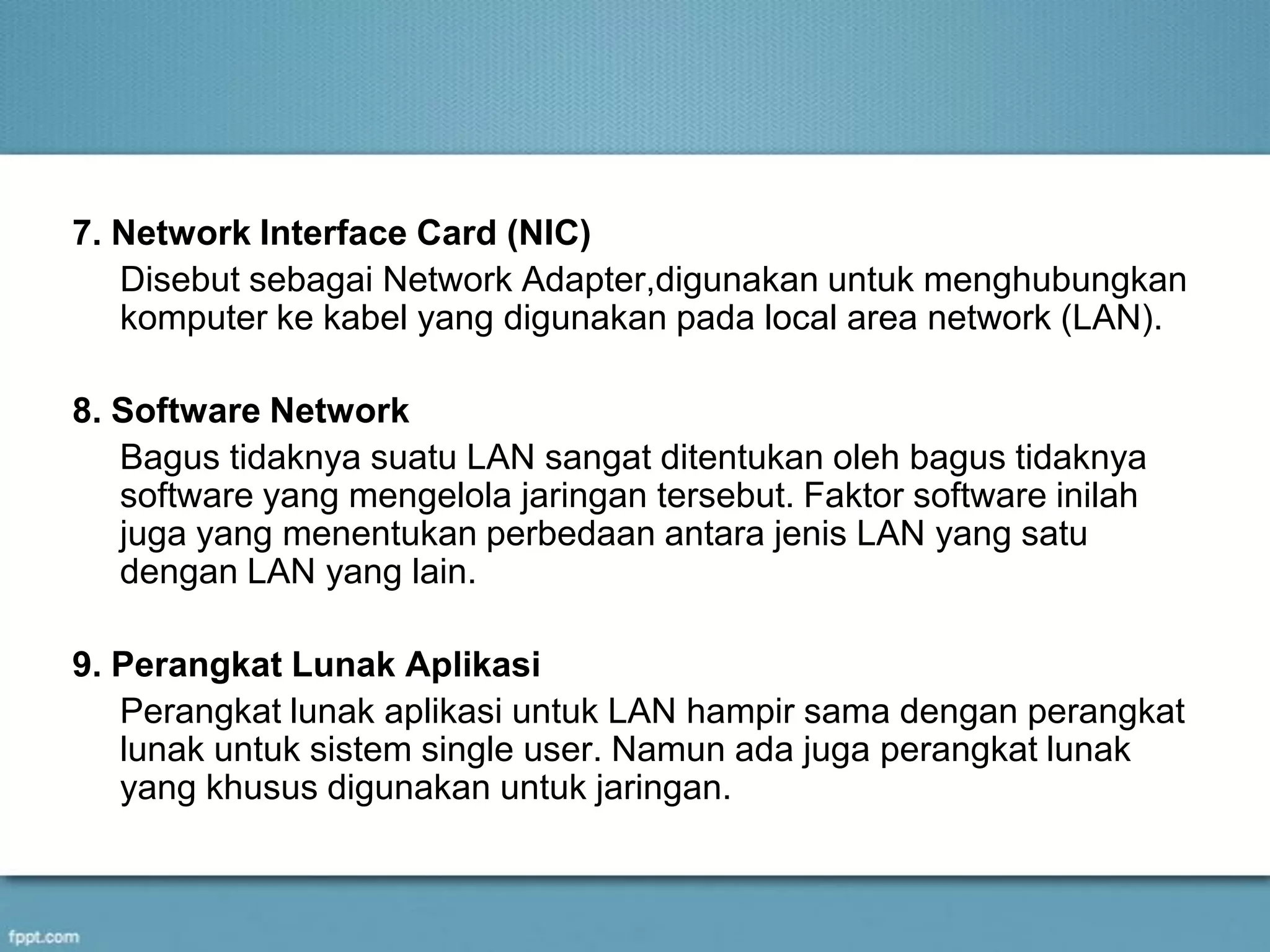

7. Network Interface Card (NIC)
Disebut sebagai Network Adapter,digunakan untuk menghubungkan
komputer ke kabel yang digunakan pada local area network (LAN).
8. Software Network
Bagus tidaknya suatu LAN sangat ditentukan oleh bagus tidaknya
software yang mengelola jaringan tersebut. Faktor software inilah
juga yang menentukan perbedaan antara jenis LAN yang satu
dengan LAN yang lain.
9. Perangkat Lunak Aplikasi
Perangkat lunak aplikasi untuk LAN hampir sama dengan perangkat
lunak untuk sistem single user. Namun ada juga perangkat lunak
yang khusus digunakan untuk jaringan.

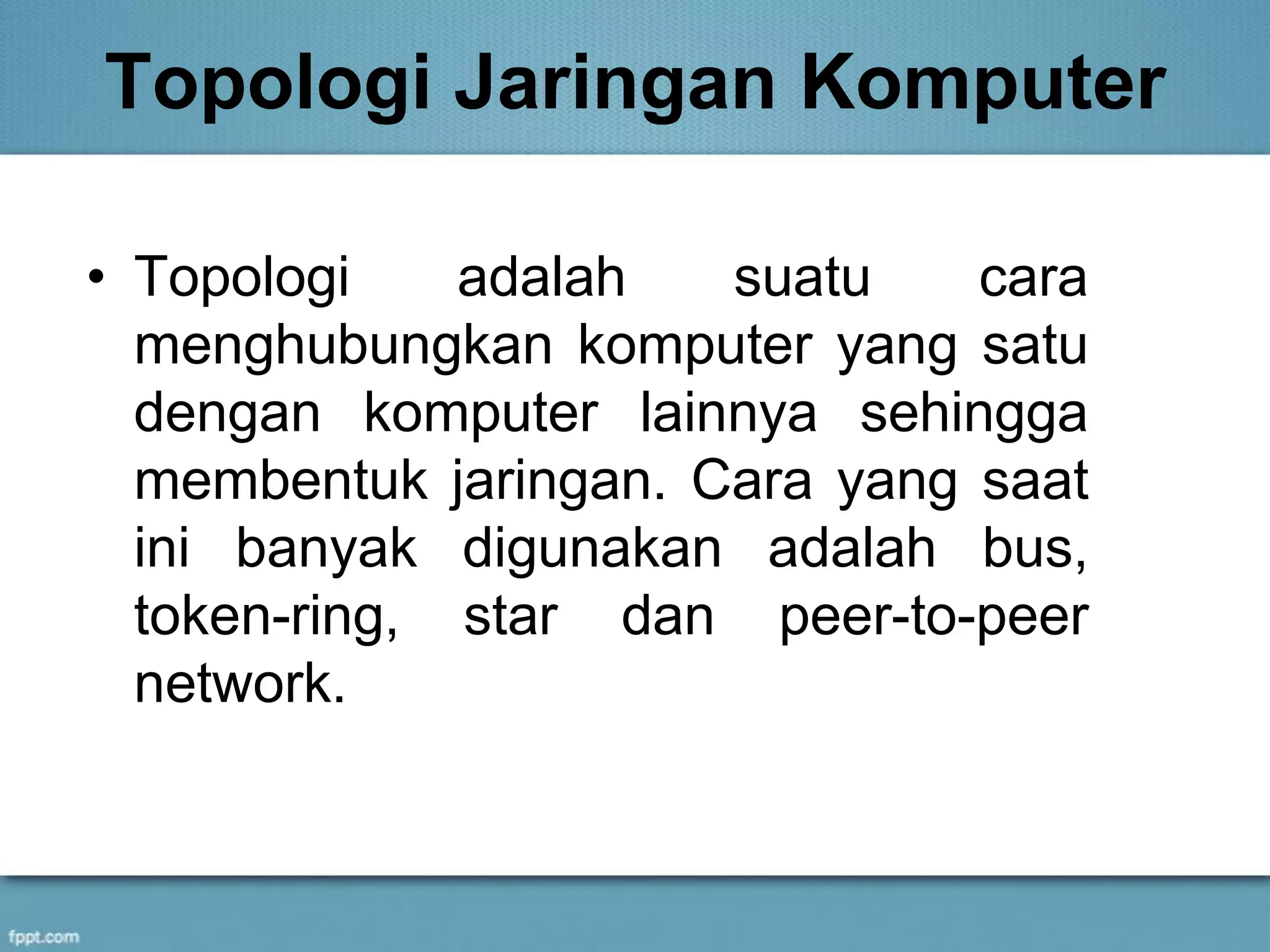

Topologi Jaringan Komputer
• Topologi adalah suatu cara
menghubungkan komputer yang satu
dengan komputer lainnya sehingga
membentuk jaringan. Cara yang saat
ini banyak digunakan adalah bus,
token-ring, star dan peer-to-peer
network.

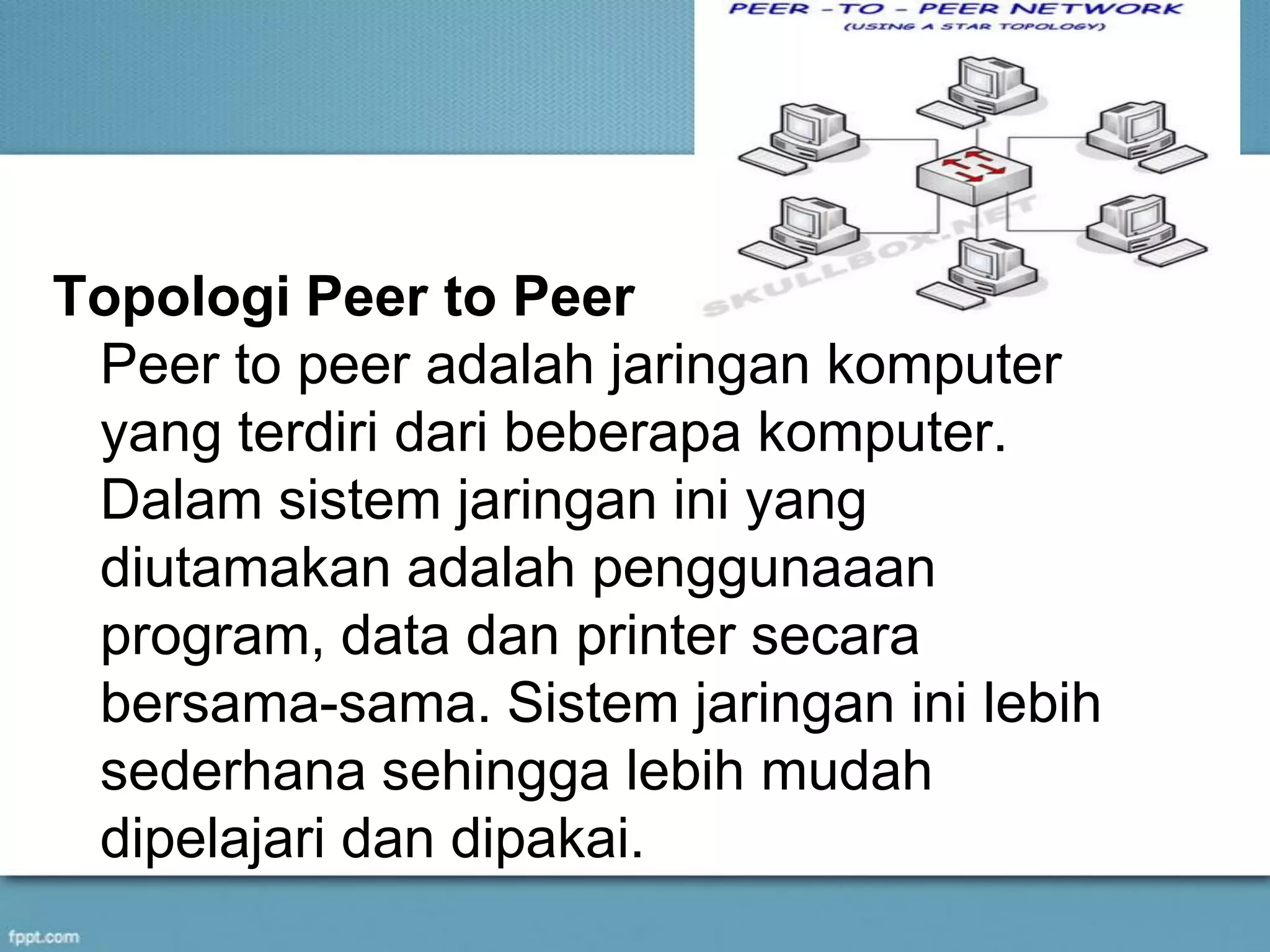

Topologi Peer to Peer
Peer to peer adalah jaringan komputer
yang terdiri dari beberapa komputer.
Dalam sistem jaringan ini yang
diutamakan adalah penggunaaan
program, data dan printer secara
bersama-sama. Sistem jaringan ini lebih
sederhana sehingga lebih mudah
dipelajari dan dipakai.

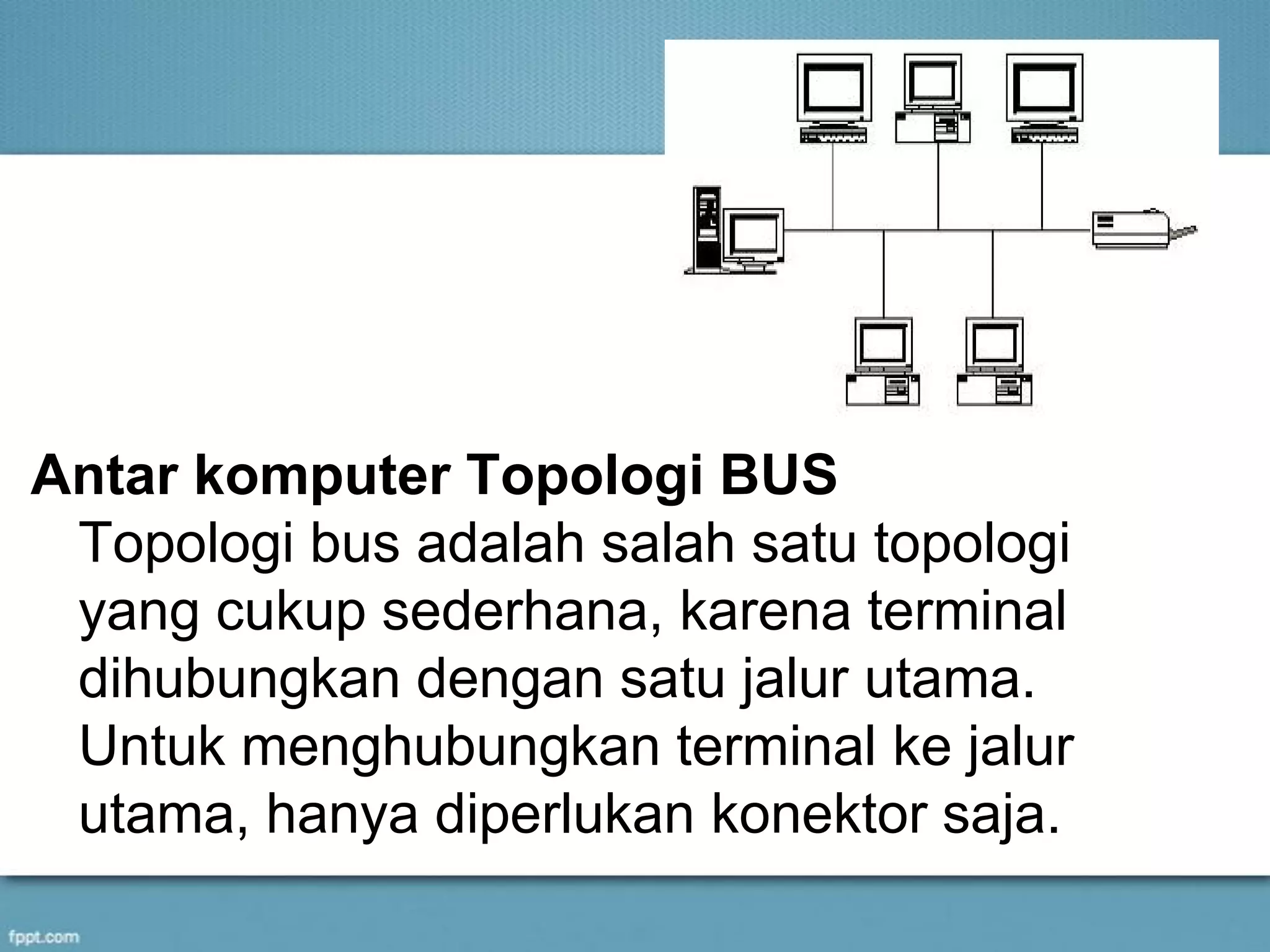

Antar komputer Topologi BUS
Topologi bus adalah salah satu topologi
yang cukup sederhana, karena terminal
dihubungkan dengan satu jalur utama.
Untuk menghubungkan terminal ke jalur
utama, hanya diperlukan konektor saja.

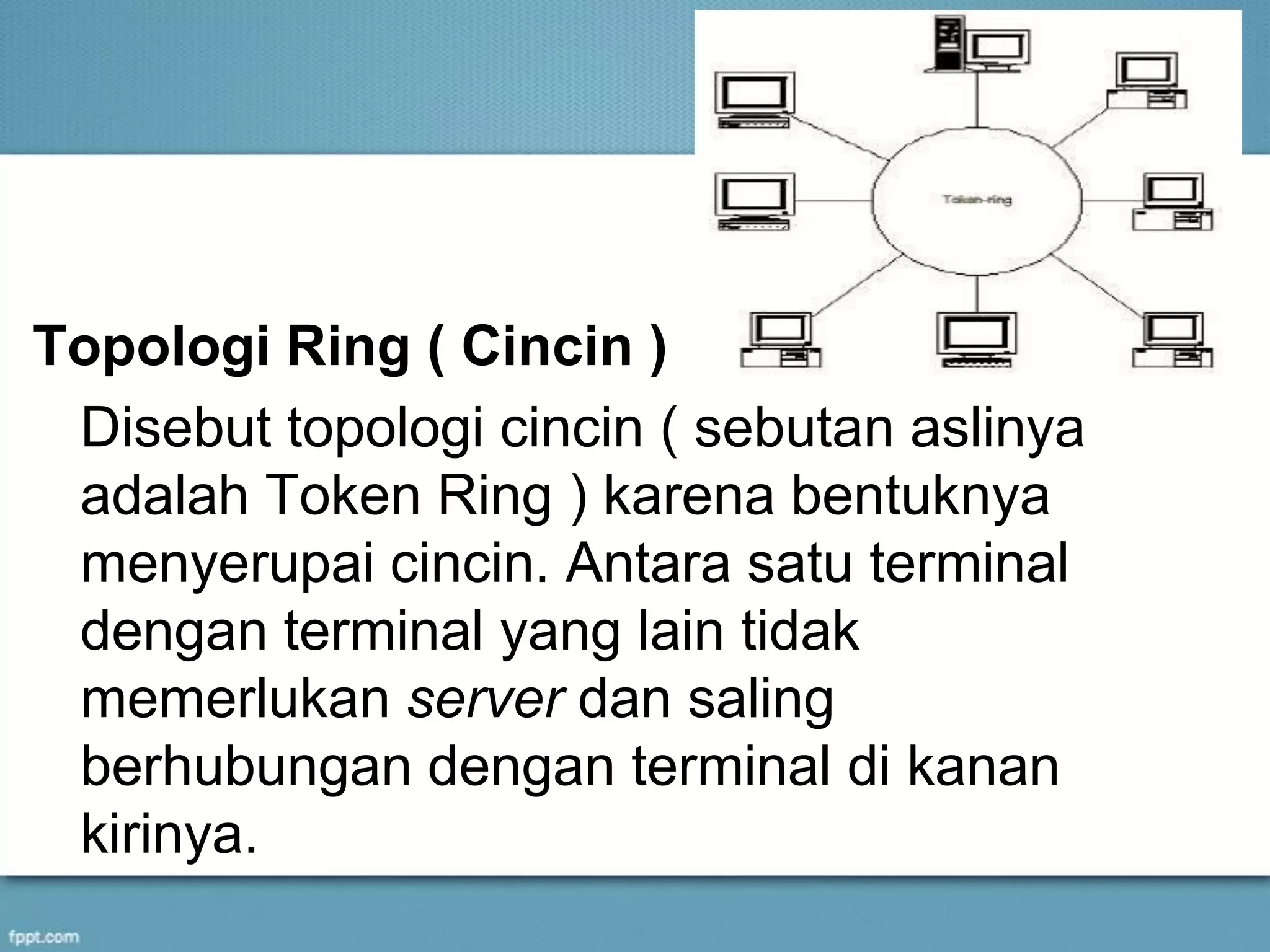

Topologi Ring ( Cincin )
Disebut topologi cincin ( sebutan aslinya
adalah Token Ring ) karena bentuknya
menyerupai cincin. Antara satu terminal
dengan terminal yang lain tidak
memerlukan server dan saling
berhubungan dengan terminal di kanan
kirinya.

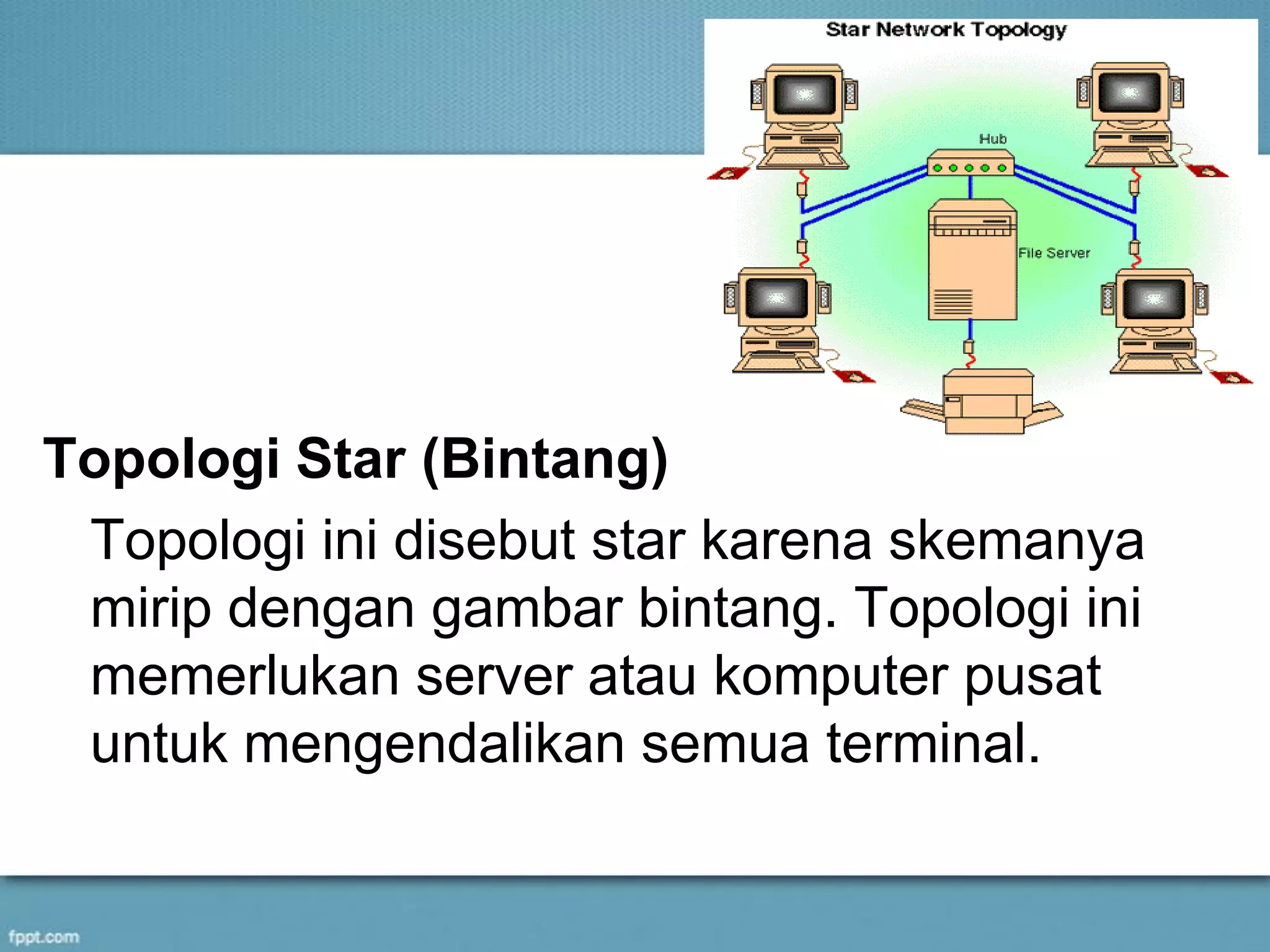

Topologi Star (Bintang)
Topologi ini disebut star karena skemanya
mirip dengan gambar bintang. Topologi ini
memerlukan server atau komputer pusat
untuk mengendalikan semua terminal.

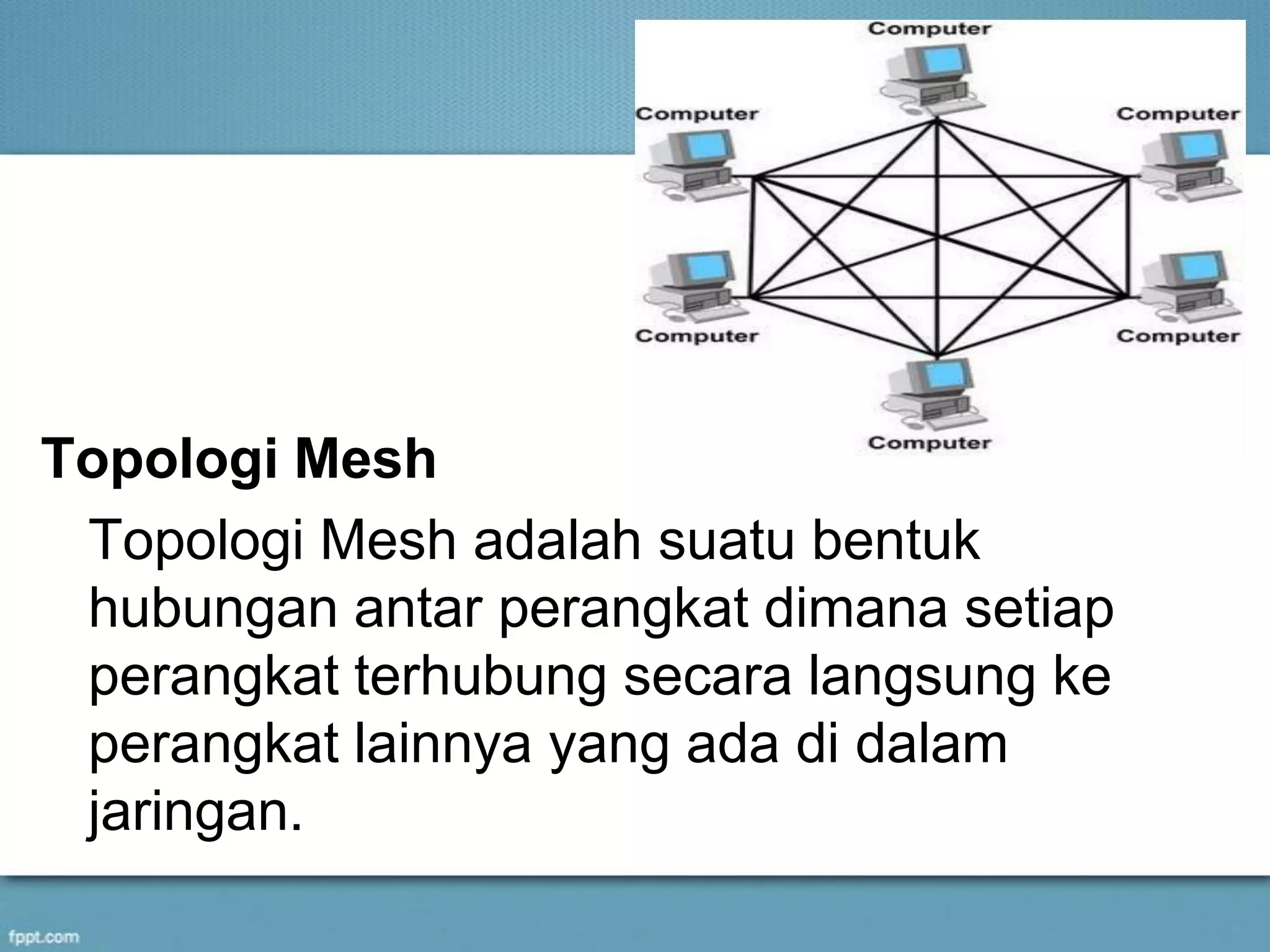

Topologi Mesh
Topologi Mesh adalah suatu bentuk
hubungan antar perangkat dimana setiap
perangkat terhubung secara langsung ke
perangkat lainnya yang ada di dalam
jaringan.

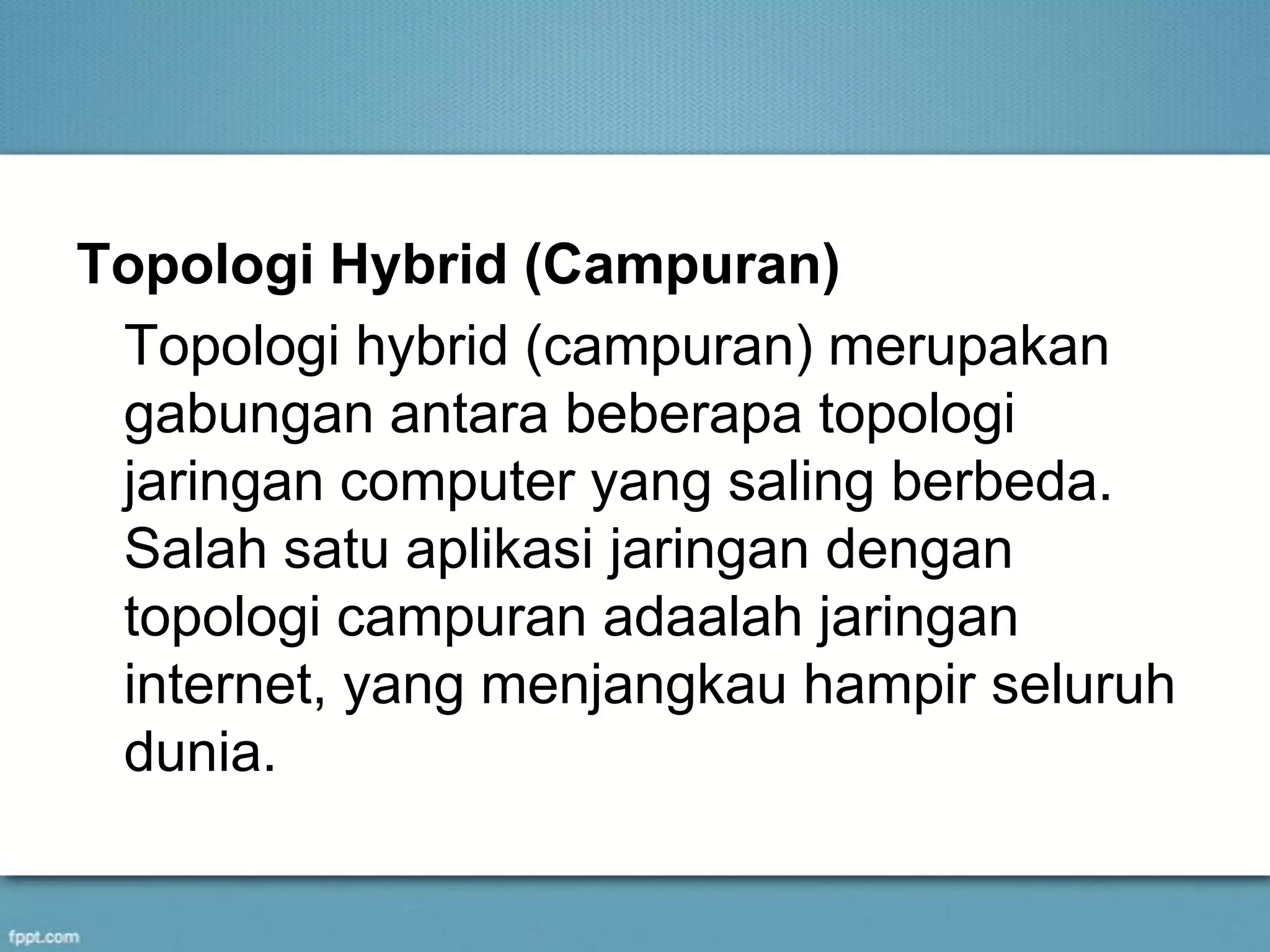

Topologi Hybrid (Campuran)
Topologi hybrid (campuran) merupakan
gabungan antara beberapa topologi
jaringan computer yang saling berbeda.
Salah satu aplikasi jaringan dengan
topologi campuran adaalah jaringan
internet, yang menjangkau hampir seluruh
dunia.

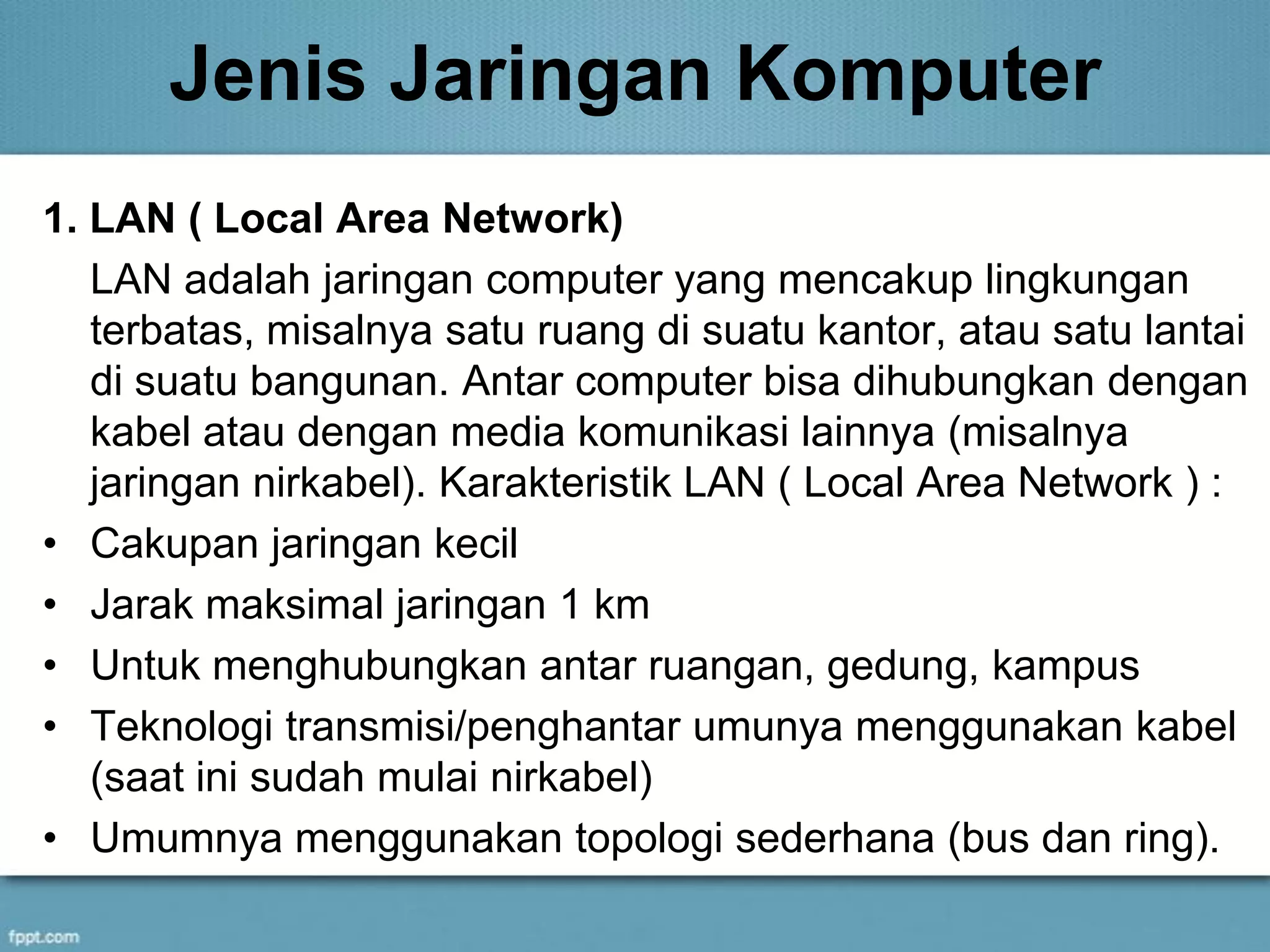

Jenis Jaringan Komputer
1. LAN ( Local Area Network)
LAN adalah jaringan computer yang mencakup lingkungan
terbatas, misalnya satu ruang di suatu kantor, atau satu lantai
di suatu bangunan. Antar computer bisa dihubungkan dengan
kabel atau dengan media komunikasi lainnya (misalnya
jaringan nirkabel). Karakteristik LAN ( Local Area Network ) :
• Cakupan jaringan kecil
• Jarak maksimal jaringan 1 km
• Untuk menghubungkan antar ruangan, gedung, kampus
• Teknologi transmisi/penghantar umunya menggunakan kabel
(saat ini sudah mulai nirkabel)
• Umumnya menggunakan topologi sederhana (bus dan ring).

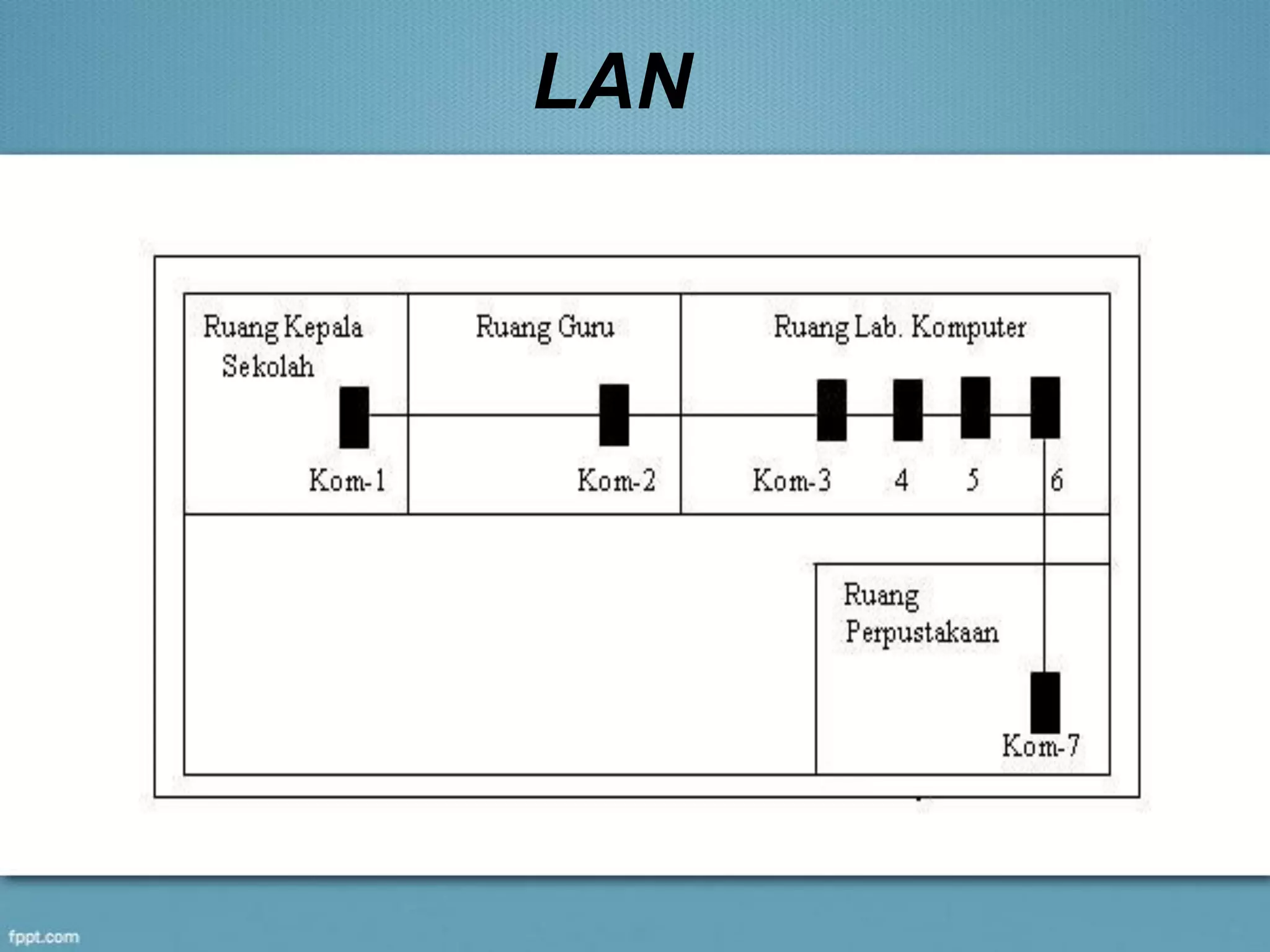

LAN

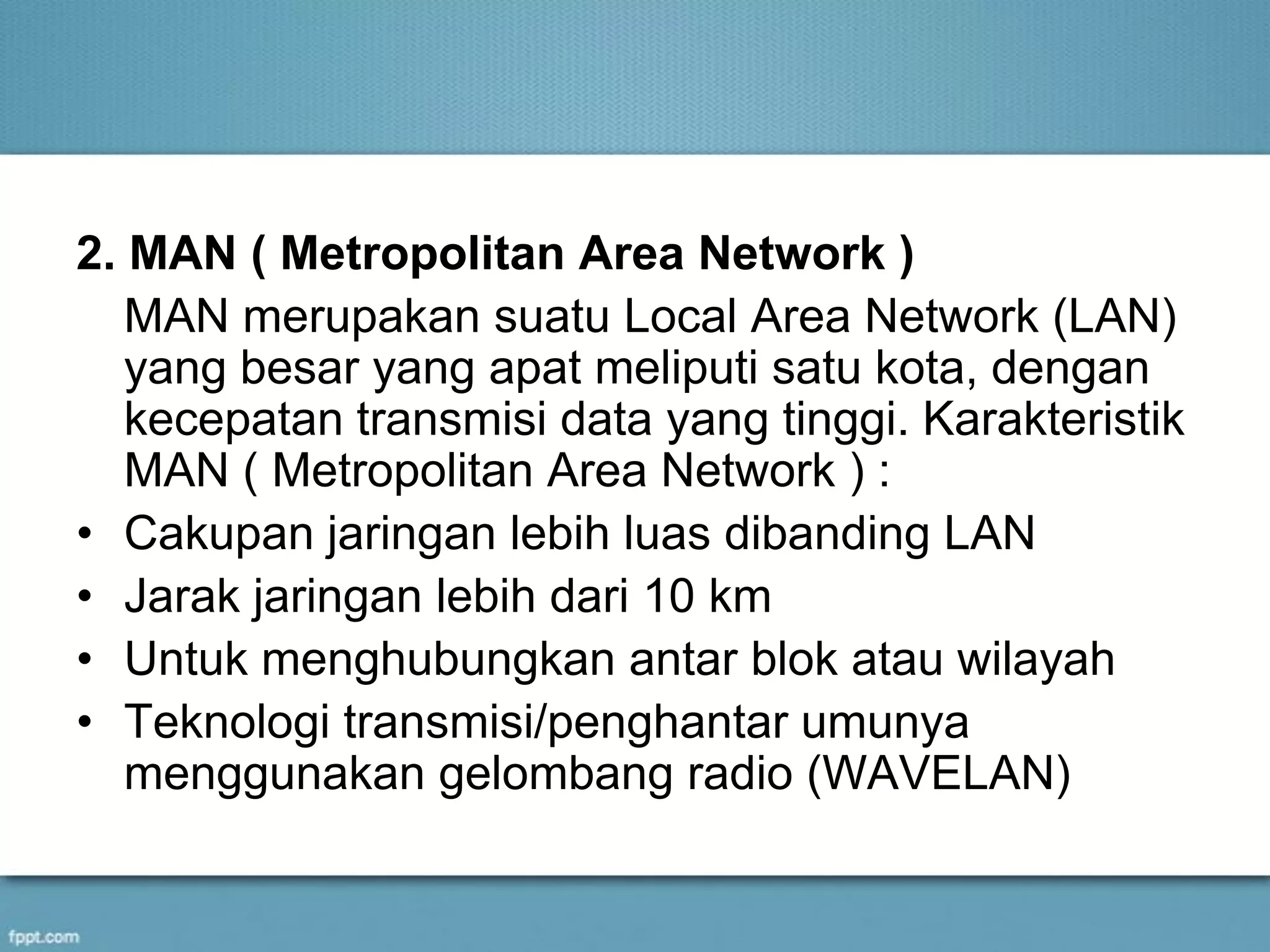

2. MAN ( Metropolitan Area Network )
MAN merupakan suatu Local Area Network (LAN)
yang besar yang apat meliputi satu kota, dengan
kecepatan transmisi data yang tinggi. Karakteristik
MAN ( Metropolitan Area Network ) :
• Cakupan jaringan lebih luas dibanding LAN
• Jarak jaringan lebih dari 10 km
• Untuk menghubungkan antar blok atau wilayah
• Teknologi transmisi/penghantar umunya
menggunakan gelombang radio (WAVELAN)

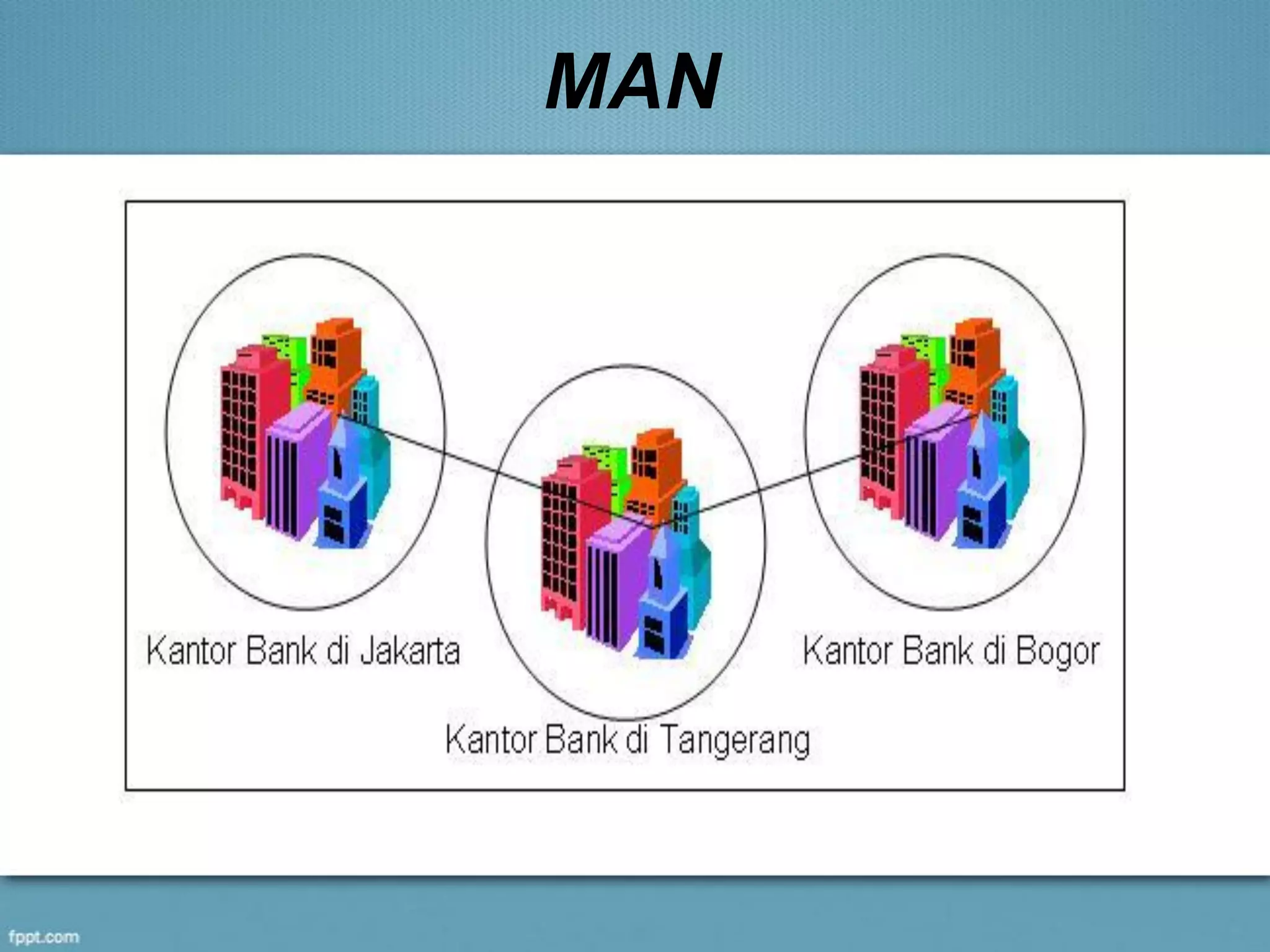

MAN

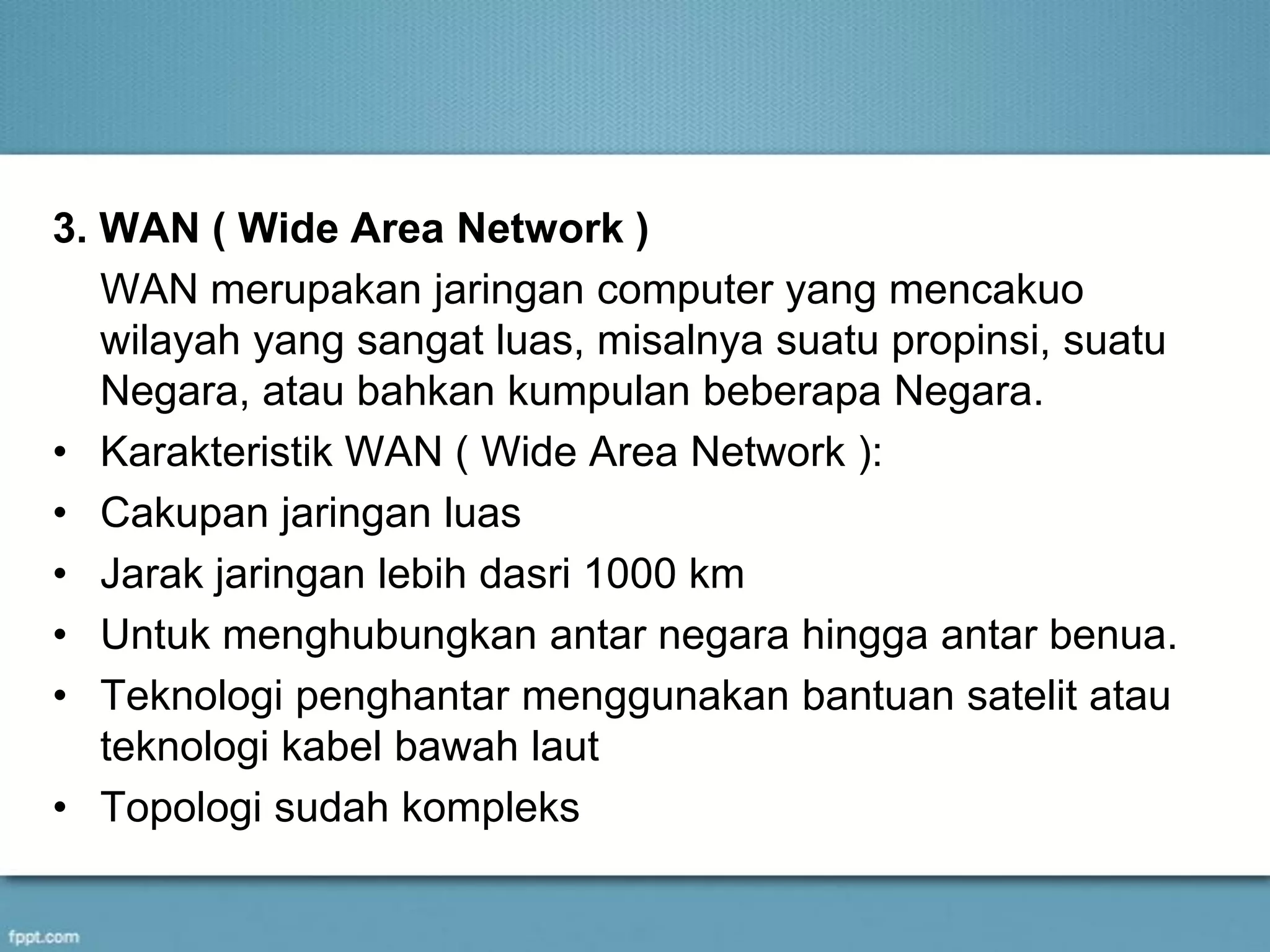

3. WAN ( Wide Area Network )
WAN merupakan jaringan computer yang mencakuo
wilayah yang sangat luas, misalnya suatu propinsi, suatu
Negara, atau bahkan kumpulan beberapa Negara.
• Karakteristik WAN ( Wide Area Network ):
• Cakupan jaringan luas
• Jarak jaringan lebih dasri 1000 km
• Untuk menghubungkan antar negara hingga antar benua.
• Teknologi penghantar menggunakan bantuan satelit atau
teknologi kabel bawah laut
• Topologi sudah kompleks

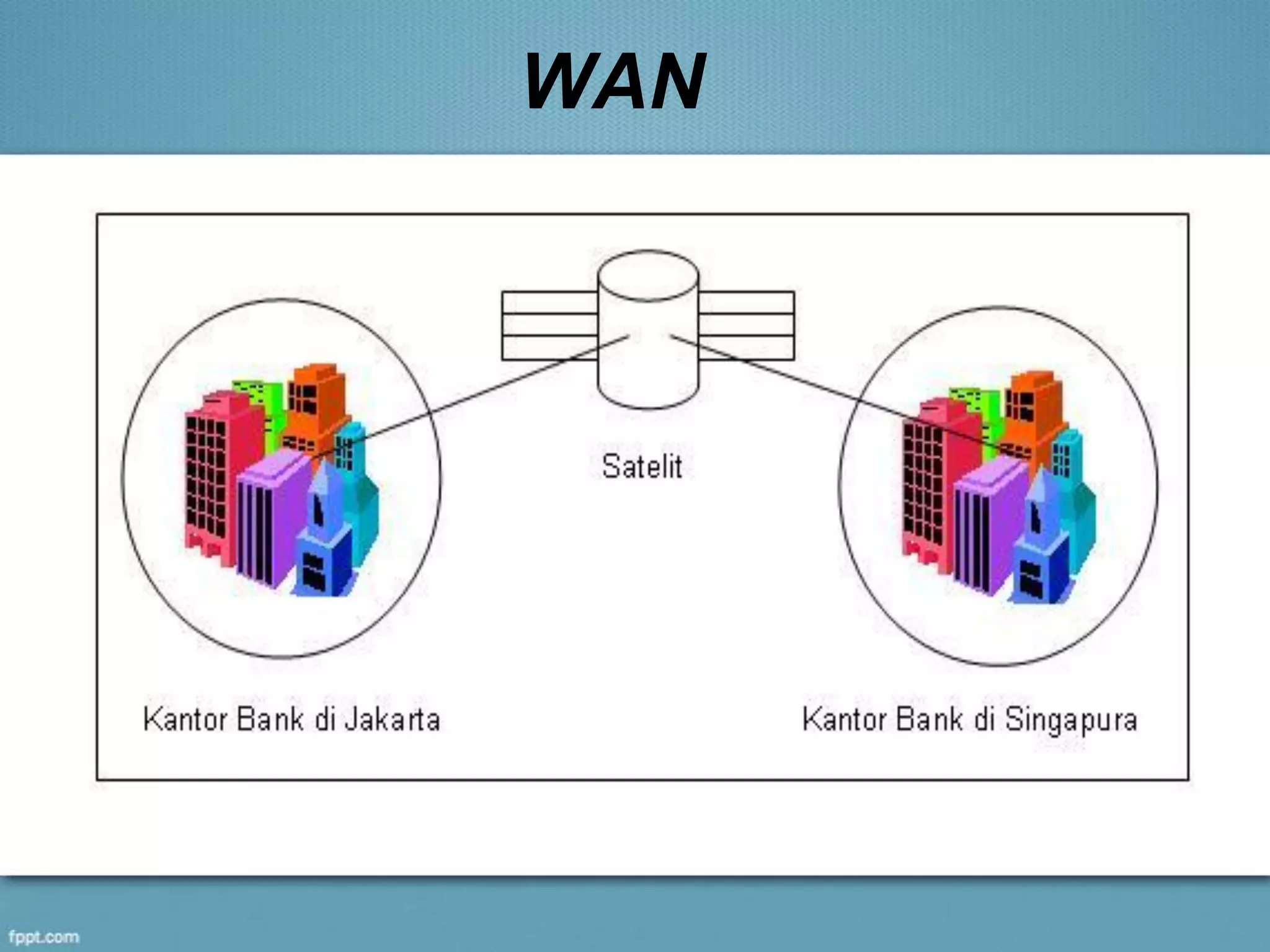

WAN

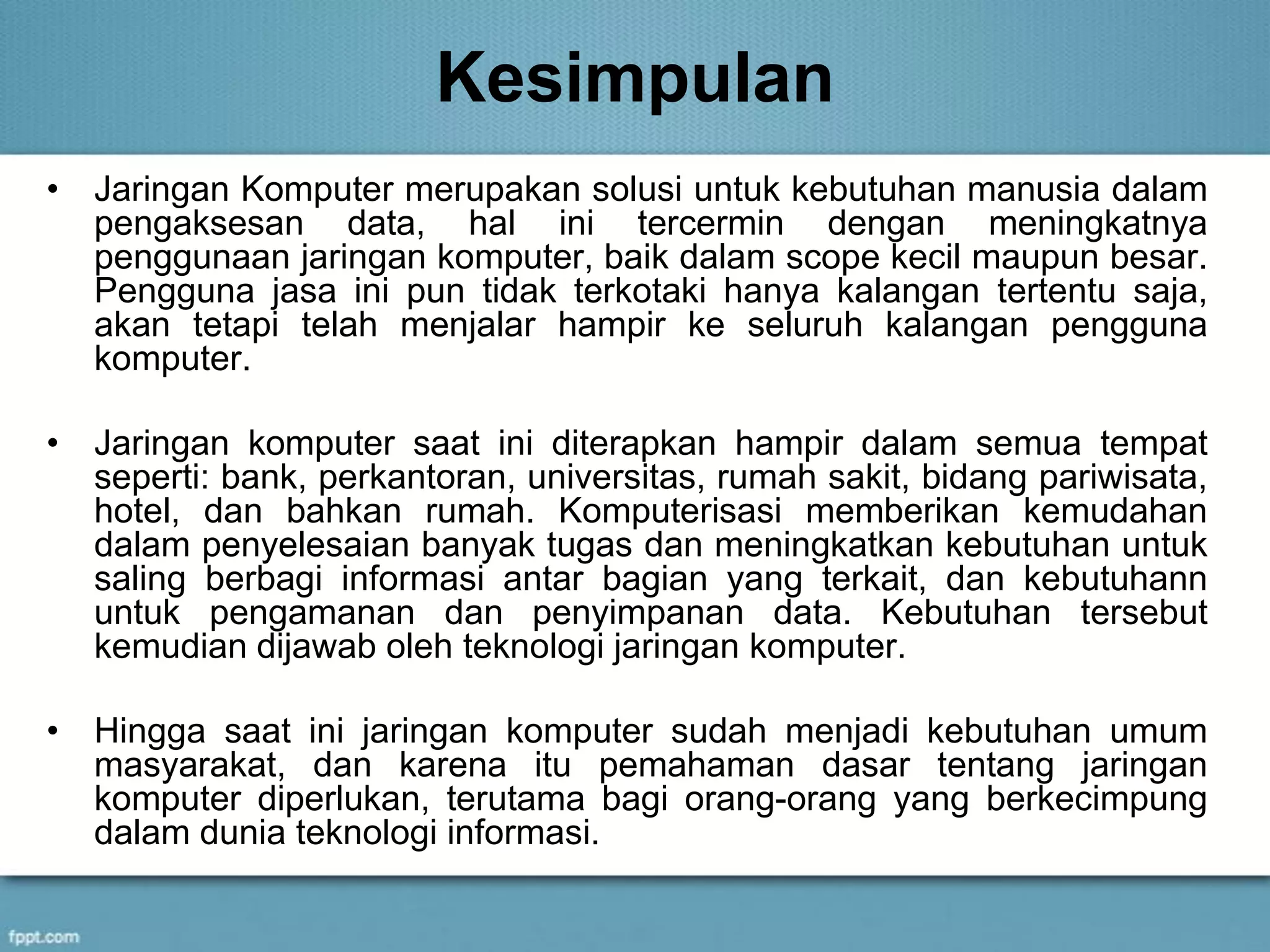

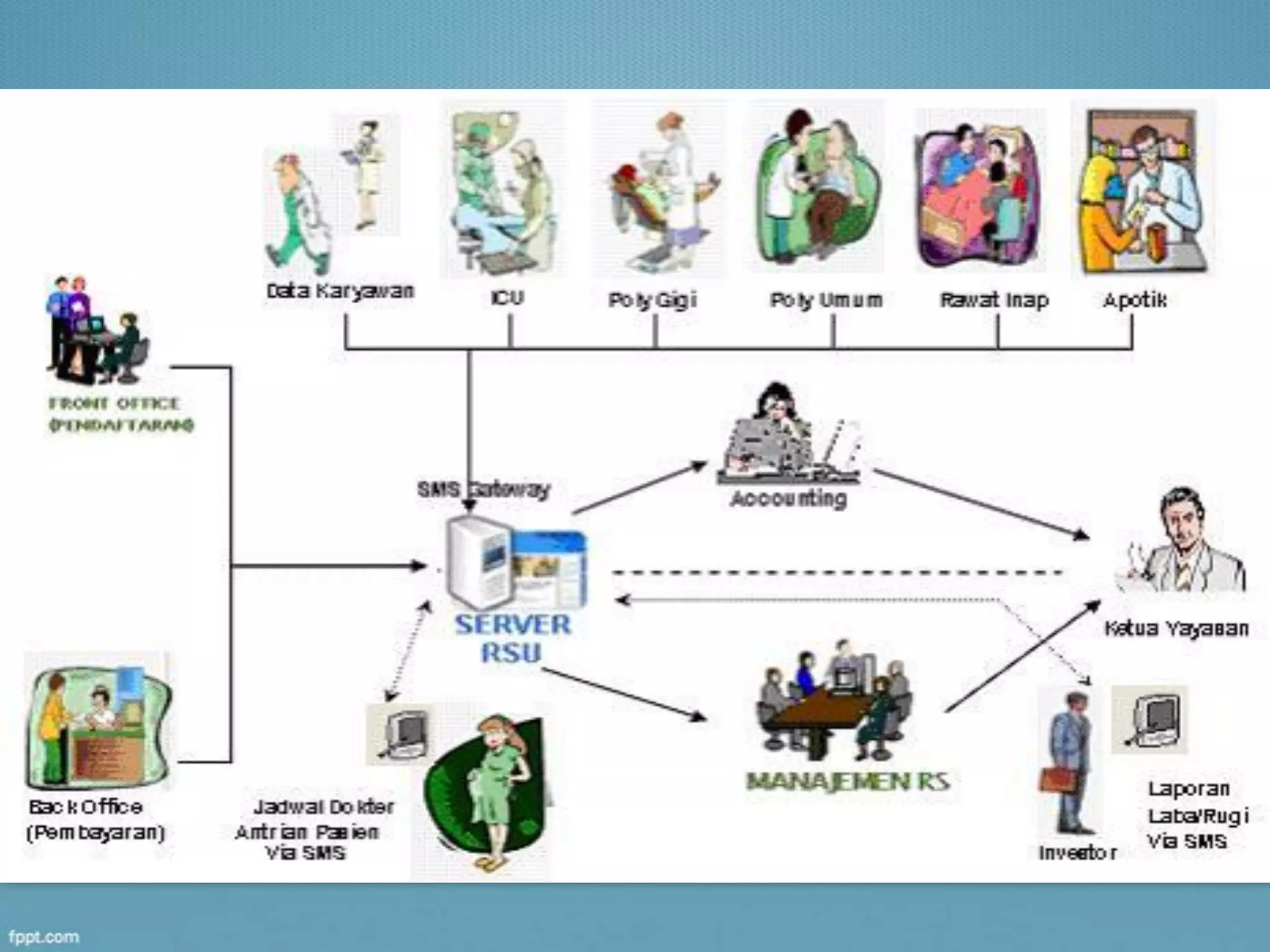

Kesimpulan
• Jaringan Komputer merupakan solusi untuk kebutuhan manusia dalam
pengaksesan data, hal ini tercermin dengan meningkatnya
penggunaan jaringan komputer, baik dalam scope kecil maupun besar.
Pengguna jasa ini pun tidak terkotaki hanya kalangan tertentu saja,
akan tetapi telah menjalar hampir ke seluruh kalangan pengguna
komputer.
• Jaringan komputer saat ini diterapkan hampir dalam semua tempat
seperti: bank, perkantoran, universitas, rumah sakit, bidang pariwisata,
hotel, dan bahkan rumah. Komputerisasi memberikan kemudahan
dalam penyelesaian banyak tugas dan meningkatkan kebutuhan untuk
saling berbagi informasi antar bagian yang terkait, dan kebutuhann
untuk pengamanan dan penyimpanan data. Kebutuhan tersebut
kemudian dijawab oleh teknologi jaringan komputer.
• Hingga saat ini jaringan komputer sudah menjadi kebutuhan umum
masyarakat, dan karena itu pemahaman dasar tentang jaringan
komputer diperlukan, terutama bagi orang-orang yang berkecimpung
dalam dunia teknologi informasi.
