Bandwidth adalah ukuran data yang dapat ditransfer melalui jaringan dan dibedakan menjadi bandwidth digital dan analog. Manajemen bandwidth adalah proses untuk mengatur alokasi saluran untuk upload dan download agar layanan internet tetap stabil dan cepat. Dalam Mikrotik, manajemen bandwidth dilakukan melalui metode queue simple dan queue tree, yang masing-masing memiliki cara penerapan dan fleksibilitas yang berbeda.

1. MANAJEMEN
BANDWITH

2. PENGERTIAN
BANDWIDTH
Bandwidth adalah besaran yang
menunjukkan seberapa banyak data yang
dapat dilewatkan dalam koneksi melalui
sebuah network
Istilah ini berasal dari bidang teknik listrik,
dimana bandwidth yang menunjukkan
total jarak atau berkisar antara tertinggi
dan terendah sinyal pada saluran
komunikasi
Bandwidth sendiri menunjukkan volume
data yang dapat di transfer per unit waktu

3. JENIS –
JENIS
BANDWIDTH
Digital Bandwidth: Digital Bandwidth adalah jumlah
atau volume data yang dapat dikirimkan melalui
sebuah saluran komunikasi dalam satuan bits per
second tanpa distorsi.
Analog Bandwidth: Analog Bandwidth adalah
perbedaan antara frekuensi terendah dengan
frekuensi tertinggi dalam sebuah rentang frekuensi
yang diukur dalam satuan Hertz atau siklus per
detik, yang menentukan berapa banyak informasi
yang bisa ditransimisikan dalam satu saat

4. BANDWIDTH INTERNET
Karena komputer saling bertukar informasi dengan mengirim dan menerima
data,maka bandwidth Internet dibedakan menjadi 2 jenis yaitu
Bandwidth diibaratkan sebuah ukuran pipa yang akan lilalui oleh air,semakin besar
pipa,makin besar pula data yang bisa mengalir melaluinya
Bandwidth Internet adalah batas kecepatan maksimal yang diberikan oleh ISP kepada
kita untuk mengirim dan menerima data dari dan ke jaringan internal atau ke Internet

5. Bandwidth
Uplink
Upload adalah proses ketika kita
mengunggah/ mengirim data dari
perangkat kita ke perangkat lain
menggunakan jaringan komputer/ Internet
Jadi sekecil apapun data yang kita kirim
melalui jaringan komputer itu disebut
Upload
Uplink digunakan ketika kita mengirim
data lewat jaringan komputer/ Internet,
data ini bisa berupa text, audio, video,
gambar dll

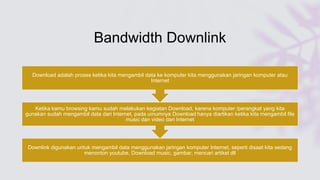

6. Bandwidth Downlink
Downlink digunakan untuk mengambil data menggunakan jaringan komputer Internet, seperti disaat kita sedang
menonton youtube, Download music, gambar, mencari artikel dll
Ketika kamu browsing kamu sudah melakukan kegiatan Download, karena komputer /perangkat yang kita
gunakan sudah mengambil data dari Internet, pada umumnya Download hanya diartikan ketika kita mengambil file
music dan video dari Internet
Download adalah proses ketika kita mengambil data ke komputer kita menggunakan jaringan komputer atau
Internet

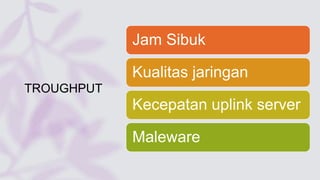

7. TROUGHPUT
Jam Sibuk
Kualitas jaringan
Kecepatan uplink server
Maleware

8. PENGERTIAN MANAJEMEN
BANDWIDTH
Manajemen bandwidth
adalah sebuah proses
yang digunakan untuk
memberikan saluran yang
bisa dimanfaatkan dalam
proses Upload atau juga
Download
Tujuannya agar kualitas
dari layanan yang
dilakukan mampu
memberikan hasil yang
baik

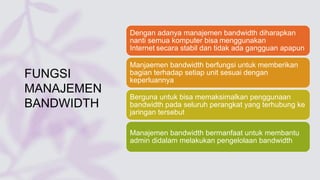

9. FUNGSI
MANAJEMEN
BANDWIDTH
Dengan adanya manajemen bandwidth diharapkan
nanti semua komputer bisa menggunakan
Internet secara stabil dan tidak ada gangguan apapun
Manjaemen bandwidth berfungsi untuk memberikan
bagian terhadap setiap unit sesuai dengan
keperluannya
Berguna untuk bisa memaksimalkan penggunaan
bandwidth pada seluruh perangkat yang terhubung ke
jaringan tersebut
Manajemen bandwidth bermanfaat untuk membantu
admin didalam melakukan pengelolaan bandwidth

10. MANFAAT
MANAJEMEN
BANDWIDTH
Mempercepat proses transfer
data dari satu server ke server
lainnya dalam waktu singkat
Memberikan sistem keamanan
ganda agar data dan informasi
terlindung dari incaran malware
Mencegah gangguan stabilitas
jaringan ketika proses transfer
data berlangsung

11. MANAJEMEN BANDWIDTH PADA
MIKROTIK
Dengan MikroTik ini kita
bisa mengatur
manajemen bandwidth di
jaringan local kita
1
Dengan kata lain
digunakan untuk
bandwidth limiter , yaitu
untuk mengontrol
mekanisme alokasi data
rate
2
Secara umum terdapat 2
jenis cara manajemen
bandwidth pada MikroTik,
yaitu Queue Simple dan
Queue Tree
3

12. Queue
Simple
Merupakan metode bandwidth management
termudah yang ada di Mikrotik
Menu dan konfigurasi yang dilakukan untuk
menerapkan simple queue cukup sederhana
dan mudah dipahami
Walaupun namanya simple queue sebenarnya
parameter yang ada pada simple queue
sangat banyak, bisa disesuaikan dengan
kebutuhan yang ingin diterapkan pada jaringan

13. Queue Tree
Merupakan fitur bandwidth management di
MikroTik yang sangat fleksibel dan cukup
kompleks
Pendefinisian target yang akan dilimit pada Queue
Tree tidak dilakukan langsung saat penambahan
rule Queue namun dilakukan dengan melakukan
Marking paket data menggunakan Firewall Mangle
Namun disisi lain penggunaan Mangle Packet-
Mark ini juga menguntungkan, sebab akan lebih
fleksible dalam menentukan traffic apa yang akan
dilimit, bisa berdasar IP Address, Protocol, Port
dan sebagainya
